エンドレスキャリー

コンパクトでありながら、能力500KN
エンドレスキャリーは、橋梁送出し工事・横取り工事においての、連続的な推進力装置です。

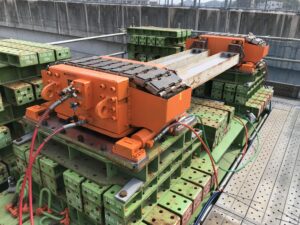

シンクロジャッキと併用することによって、重量物の移動が連続的となります。

連続動作

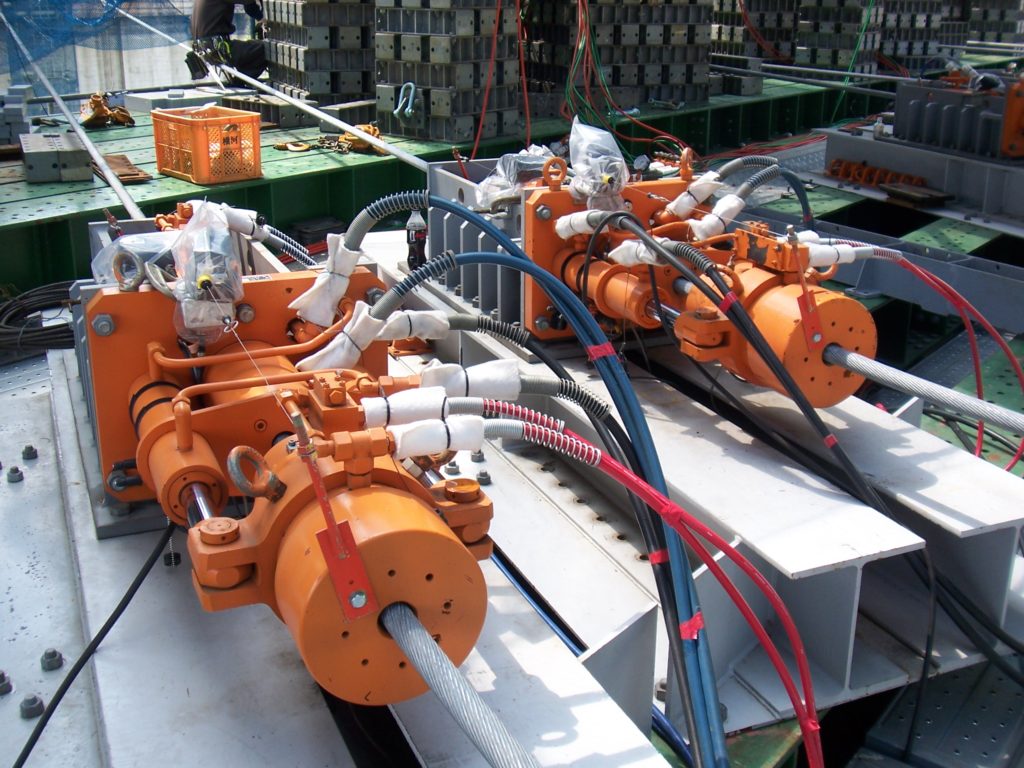

エンドレスキャリー本体は、ワイヤーをクランプする機構とジャッキにて引き込む機構をそれぞれ2セット保有した油圧装置となっています。それぞれが交互に作動することによって、連続的にワイヤー引き込みをおこないます。
エンドレスキャリーは、本体、制御ポンプユニット・タッチパネル付き操作盤によってシステムを構築し、連続自動運転をします。

反力確保と設置の自由
ワイヤーを反しての推進である為、ヤード内に軌条の設置が不可能な場合、ヤードにて推進の為の反力確保が困難な場合において有効的です。

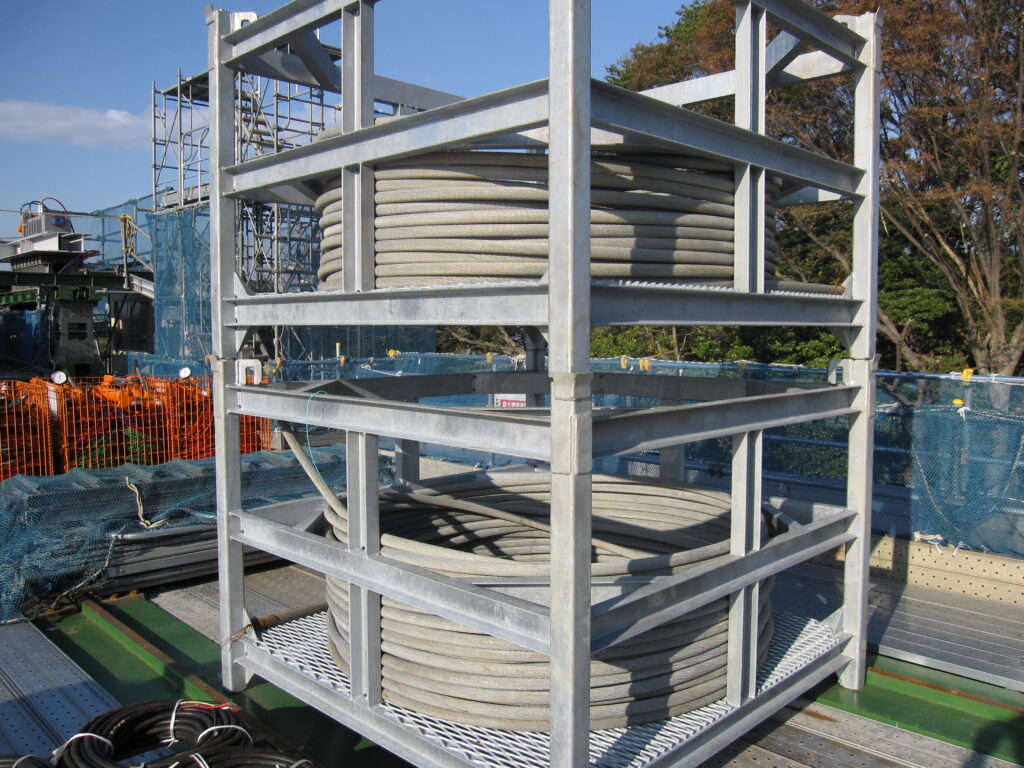

本体と油圧ユニットがコンパクトであるので、固定点・移動点のどちらにも設置が可能です。ワイヤーを使用しますので、引込み後は巻き取ることによって処理できます。

安全性
コレットと油圧機構によってワイヤーを直接クランプしますので、引込み方向の逆方向に力が作用してもクランプは外れません。ワイヤー両端部を固定した場合、逸走防止としても機能します

牽引物に応じた多様な並列運転
引き込み能力は1台あたり500kNです。エンドレスキャリーとワイヤーを複数設置し、並列連動運転をおこなうことによって能力アップに対応可能です。
並列運転では、必要能力と牽引物の剛性に応じた連動制御の手法を選択可能としています。

制御とモニタリングシステム

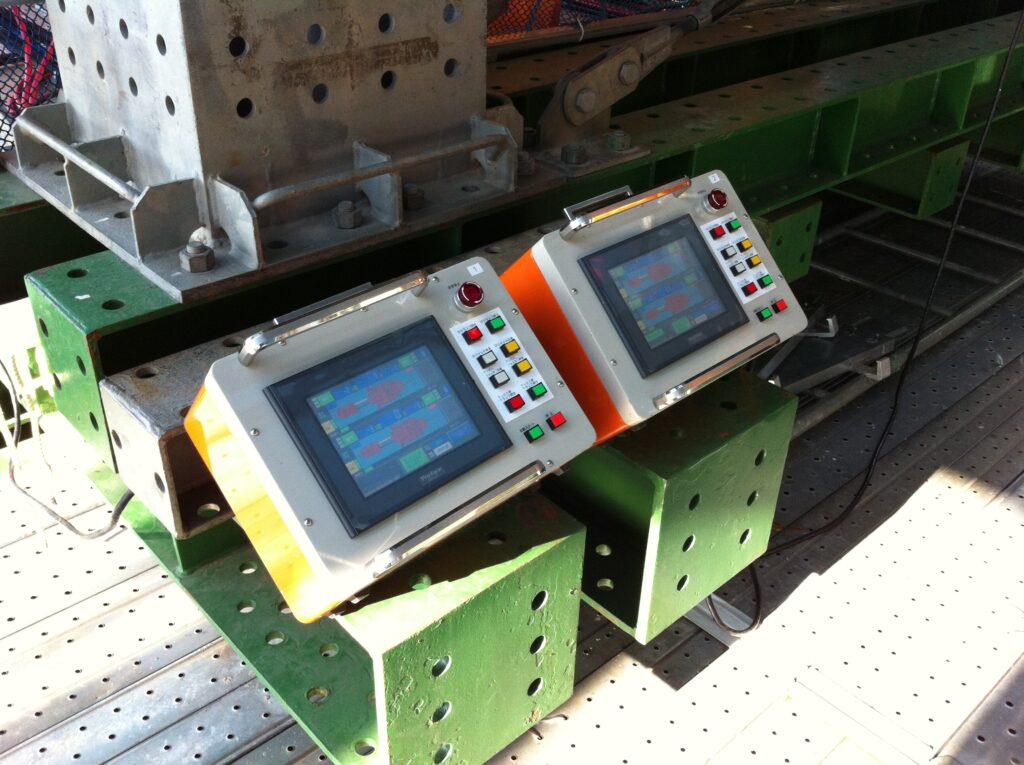

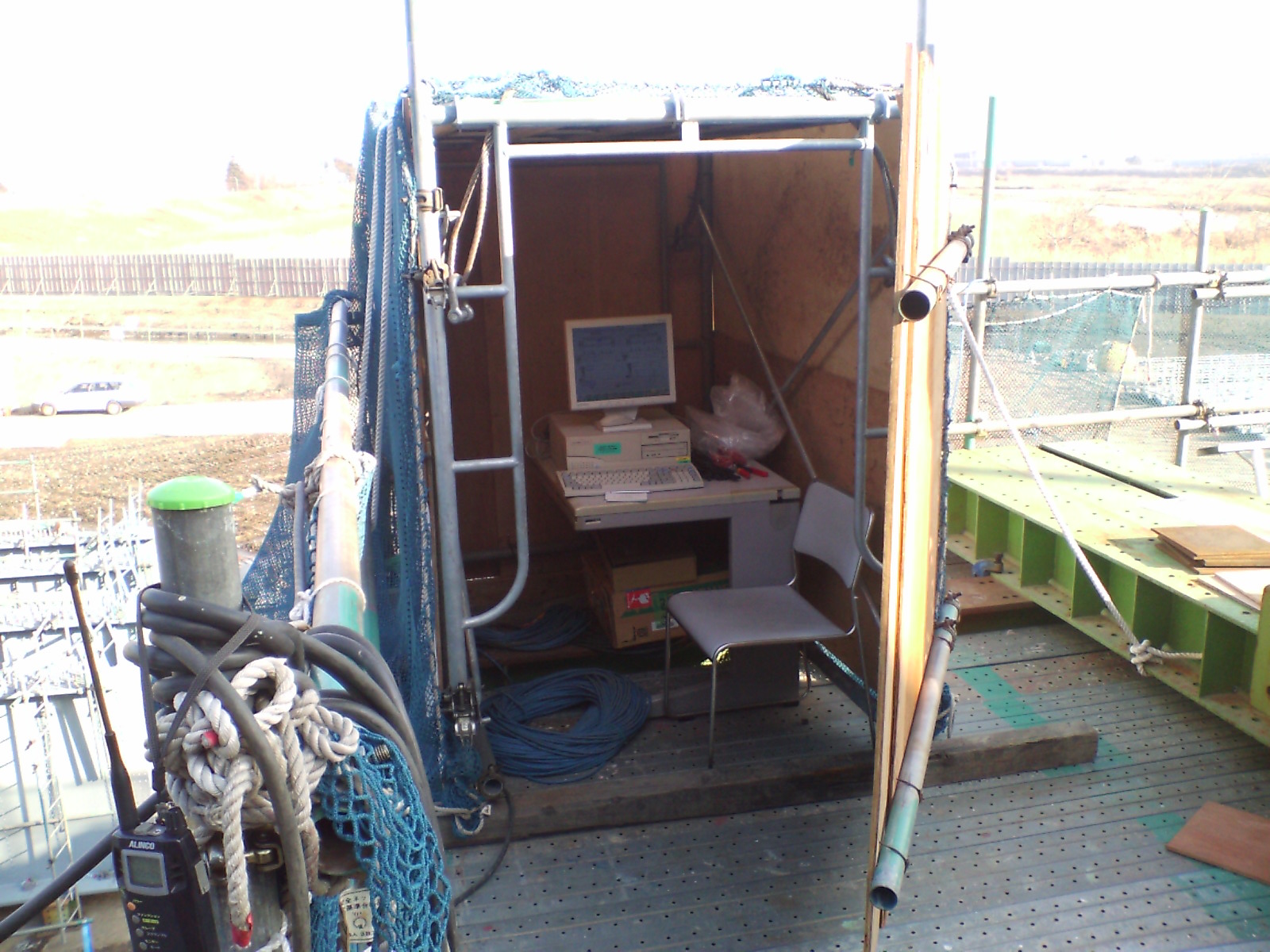

専用操作盤のモニター画面で、ワイヤー張力管理・速度管理ができます。
全体管理システムとのリンクが可能です。



仕様・図面

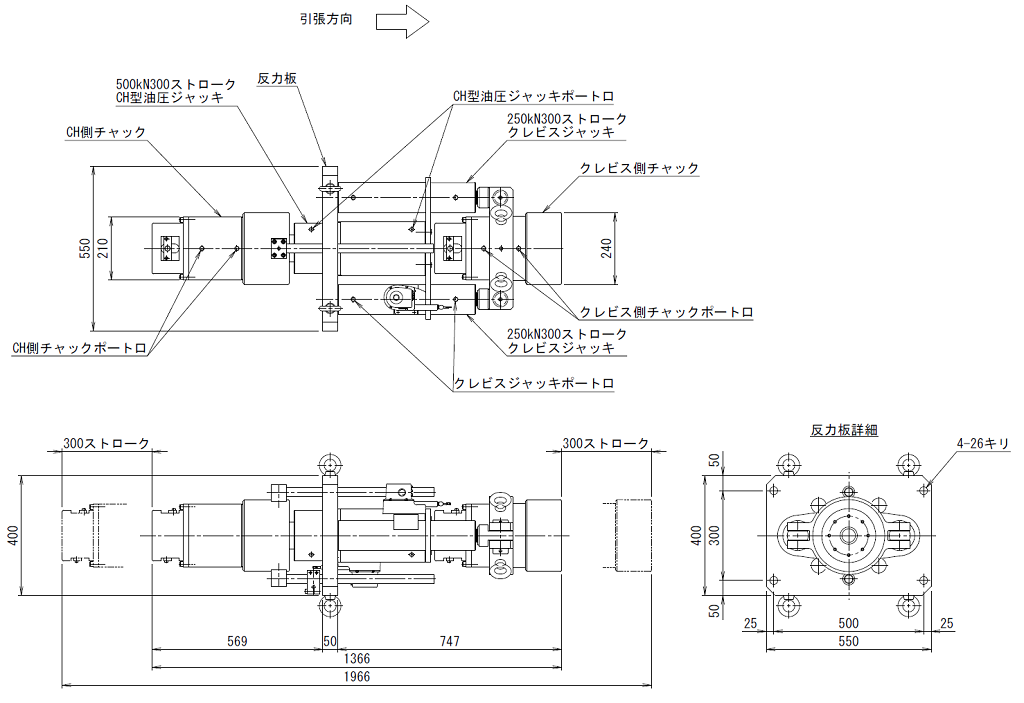

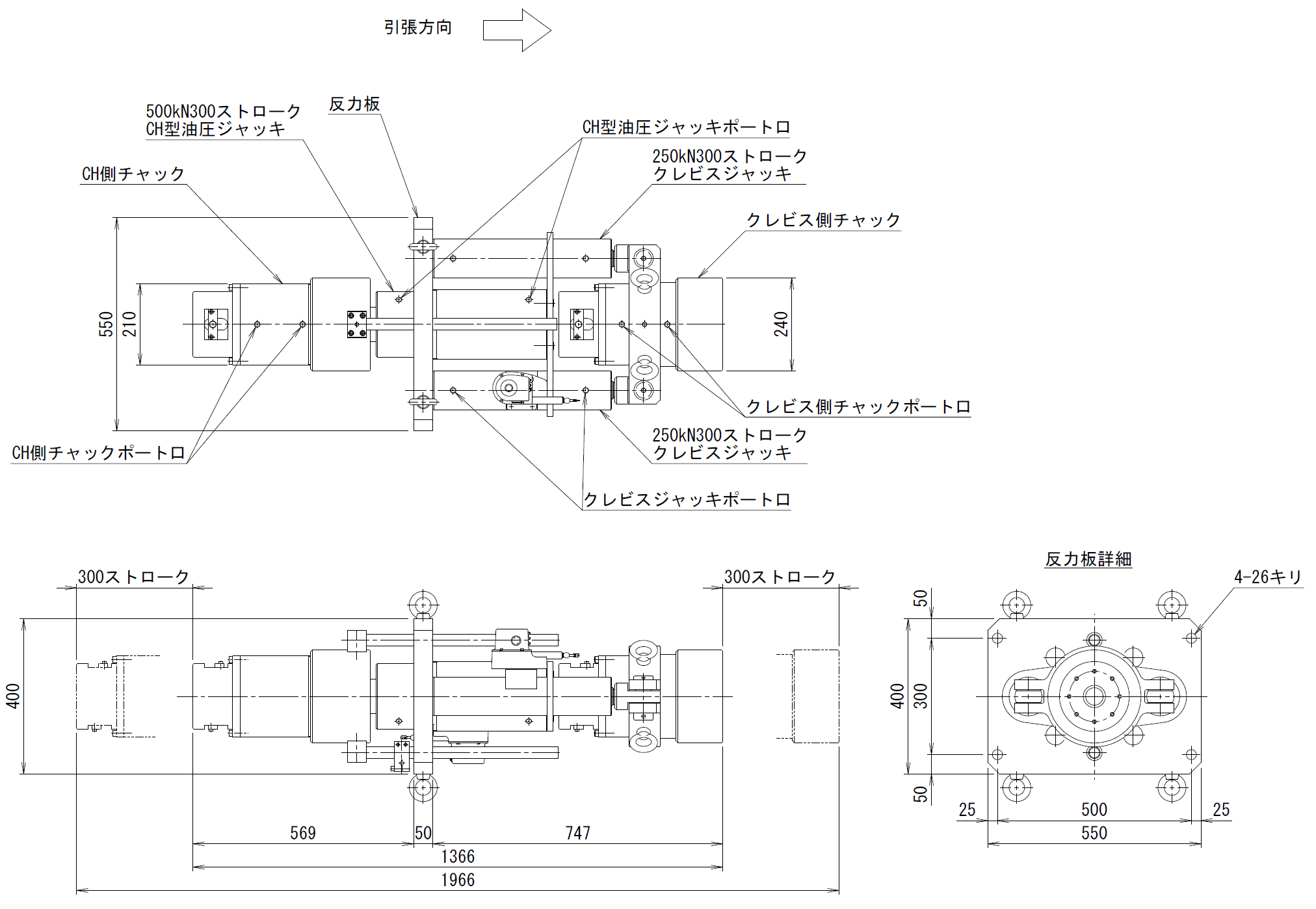

エンドレス・キャリー
チャック仕様
ジャッキ能力 | 500kN |
ストローク | 80mm |
受圧面積 | 81.1cm2 |
作動圧力 | 61.7MPa |
所要油量 | 0.65L |
クレビスジャッキ仕様
能力 | 250kN×2台 |
ストローク | 300mm |
受圧面積 | 79.2cm2 |
作動圧力 | 63.1MPa |
所要油量 押し 戻し | 2.4L 1.4L |
CH型油圧ジャッキ仕様
ジャッキ能力 | 500kN |
ストローク | 300mm |
受圧面積 | 79.5cm2 |
作動圧力 | 62.9MPa |
所要油量 押し 戻し | 3.4L 2.4L |

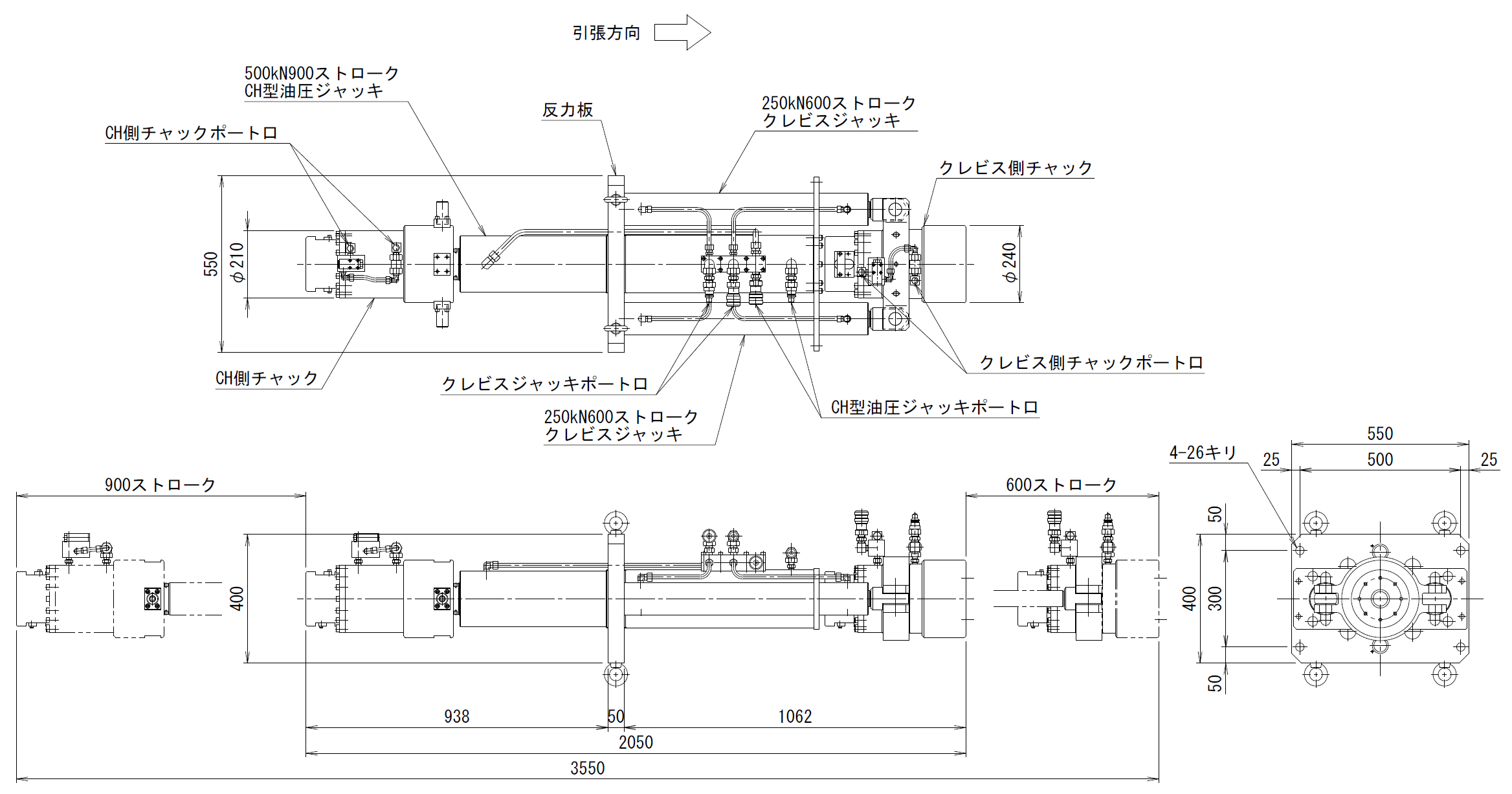

エンドレス・キャリー ロングストローク型
チャック仕様
ジャッキ能力 | 500kN |
ストローク | 80mm |
受圧面積 | 81.1cm2 |
作動圧力 | 61.7MPa |
所要油量 | 0.65L |
クレビスジャッキ仕様
能力 | 250kN×2台 |
ストローク | 600mm |
受圧面積 | 79.2cm2 |
作動圧力 | 63.1MPa |
所要油量 押し 戻し | 4.8L 2.8L |
CH型油圧ジャッキ仕様
ジャッキ能力 | 500kN |
ストローク | 900mm |
受圧面積 | 79.5cm2 |
作動圧力 | 62.9MPa |
所要油量 押し 戻し | 10.3L 7.2L |

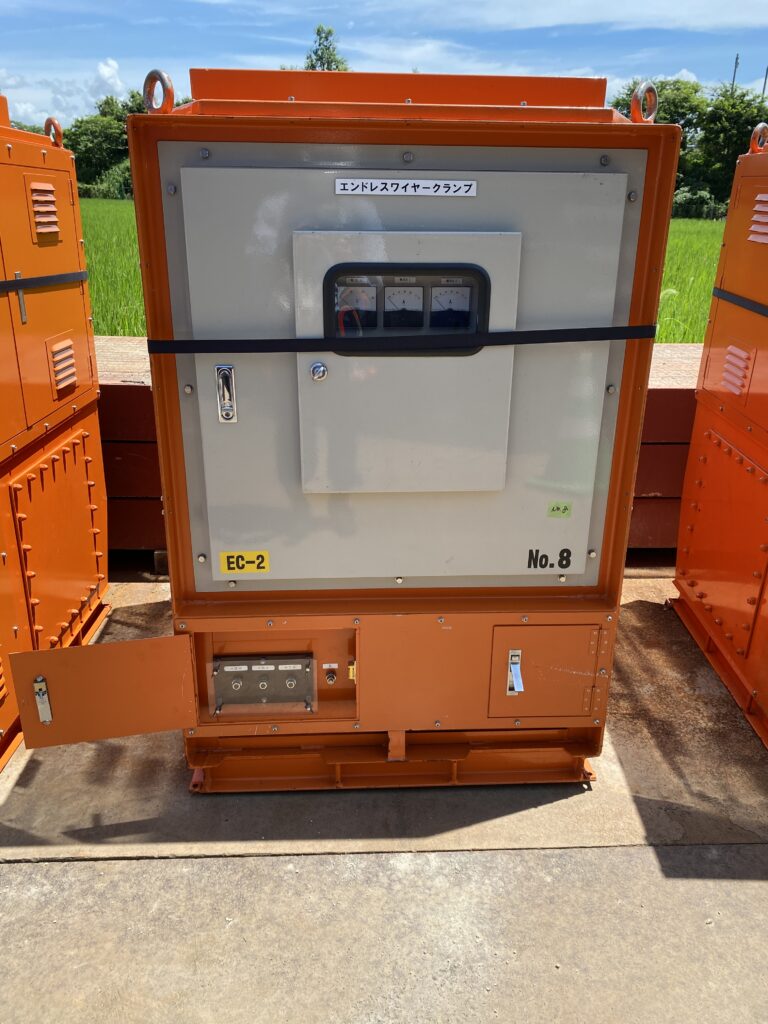

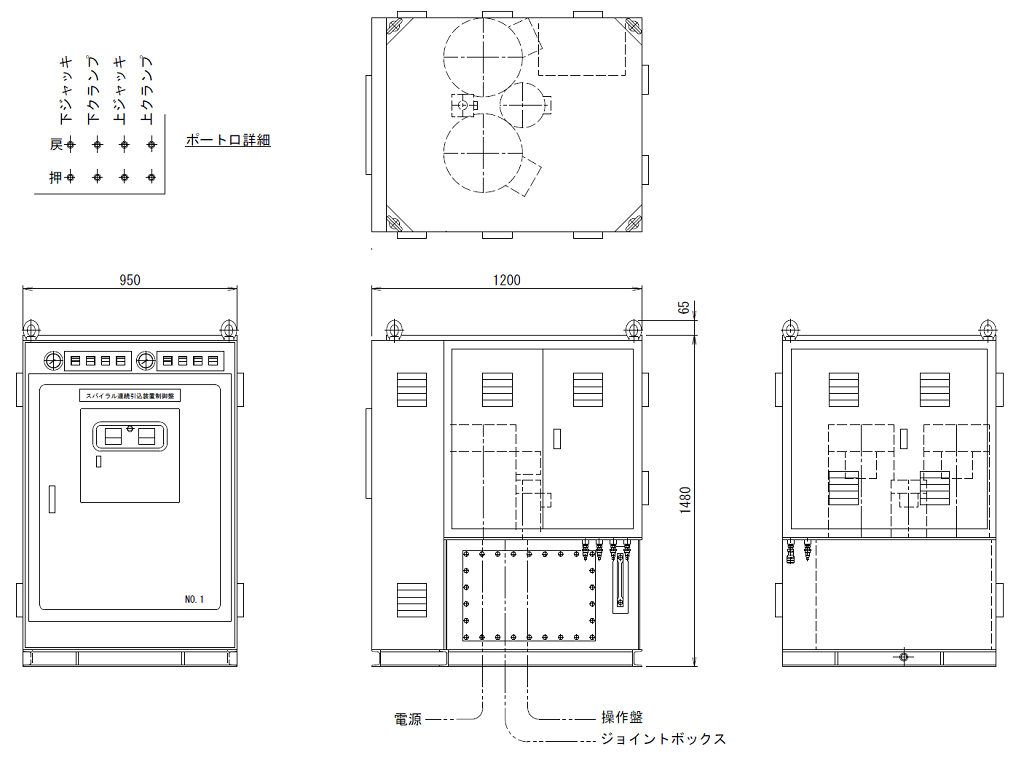

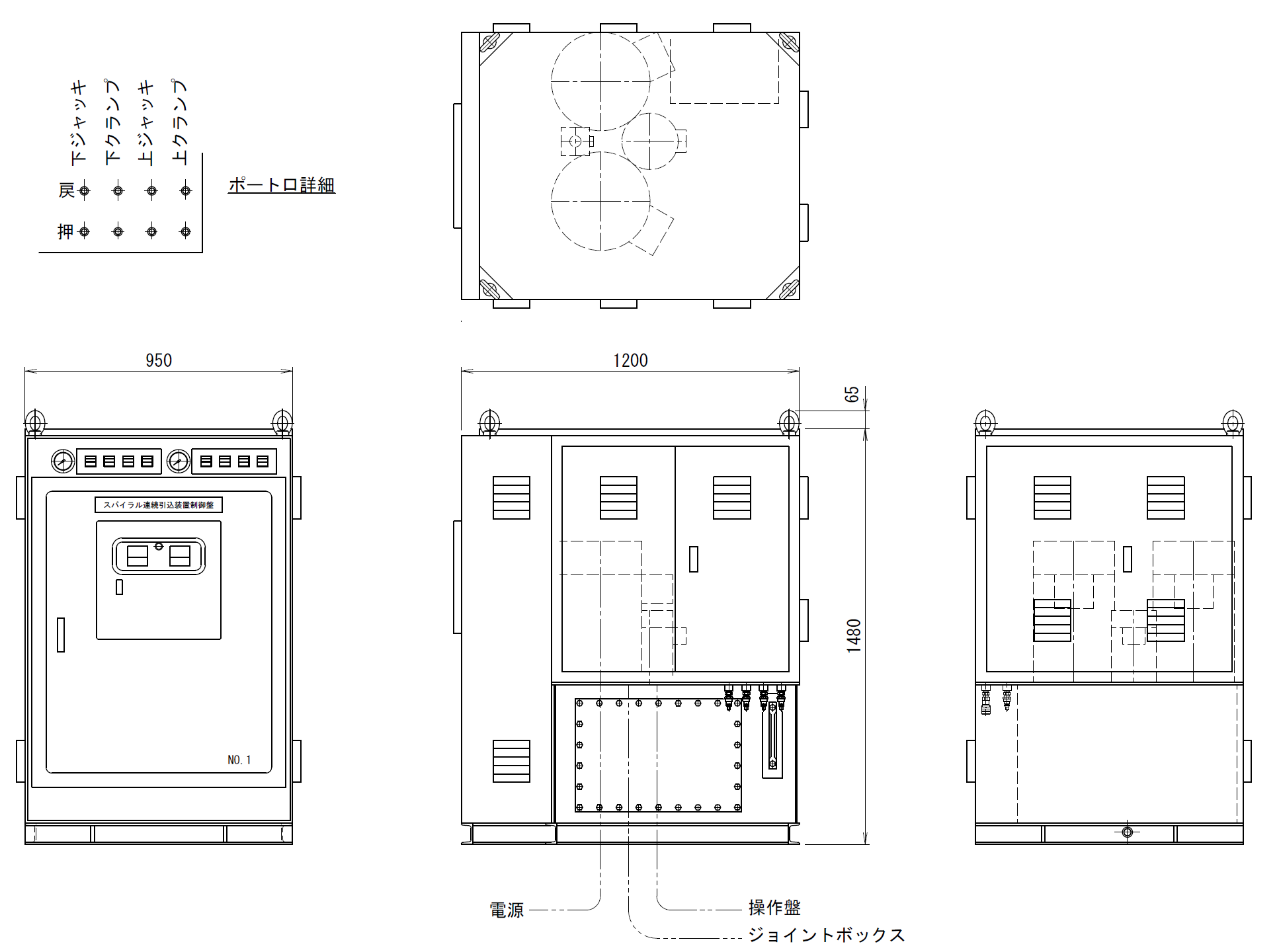

エンドレスキャリー用ポンプユニット

注意事項

製品使用上の注意事項
装置の性能を十分に利用いただくために、「製品使用上の注意事項」をよくお読みいただき、機能や性能などを十分に理解のうえ正しくご利用ください。

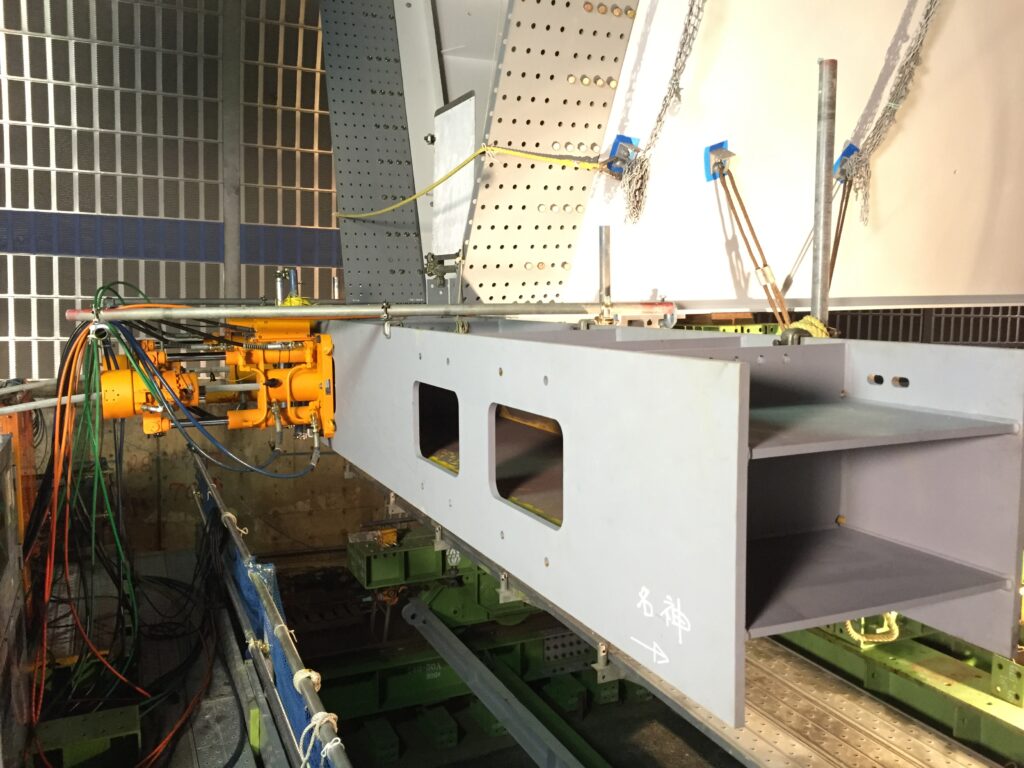

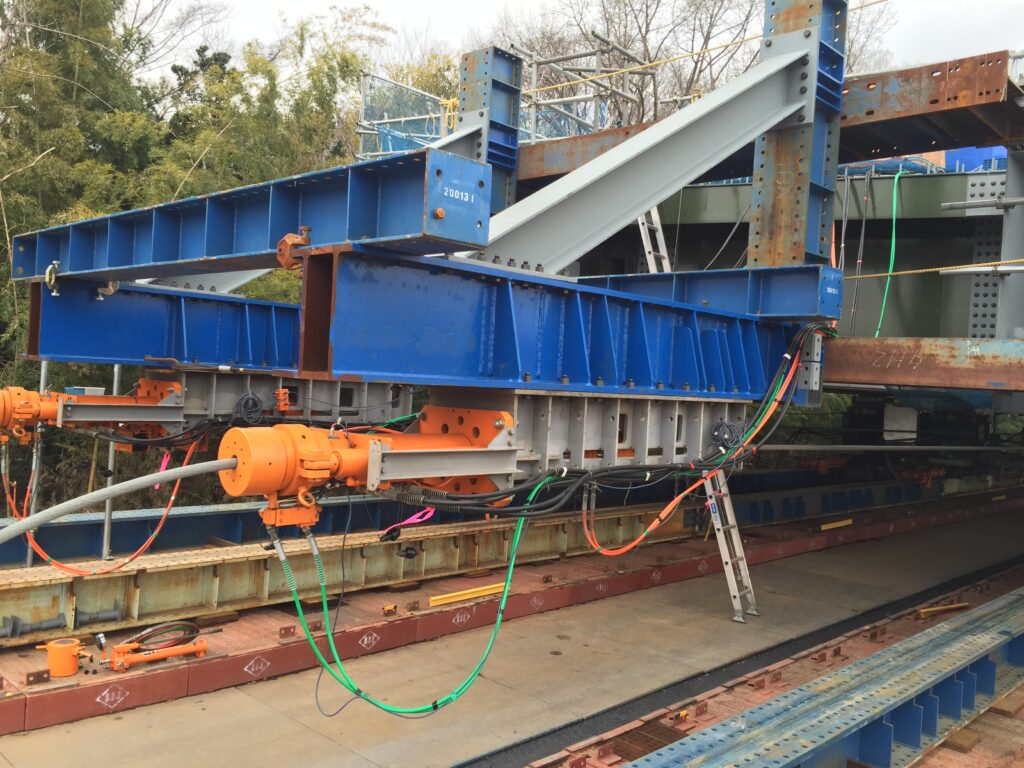

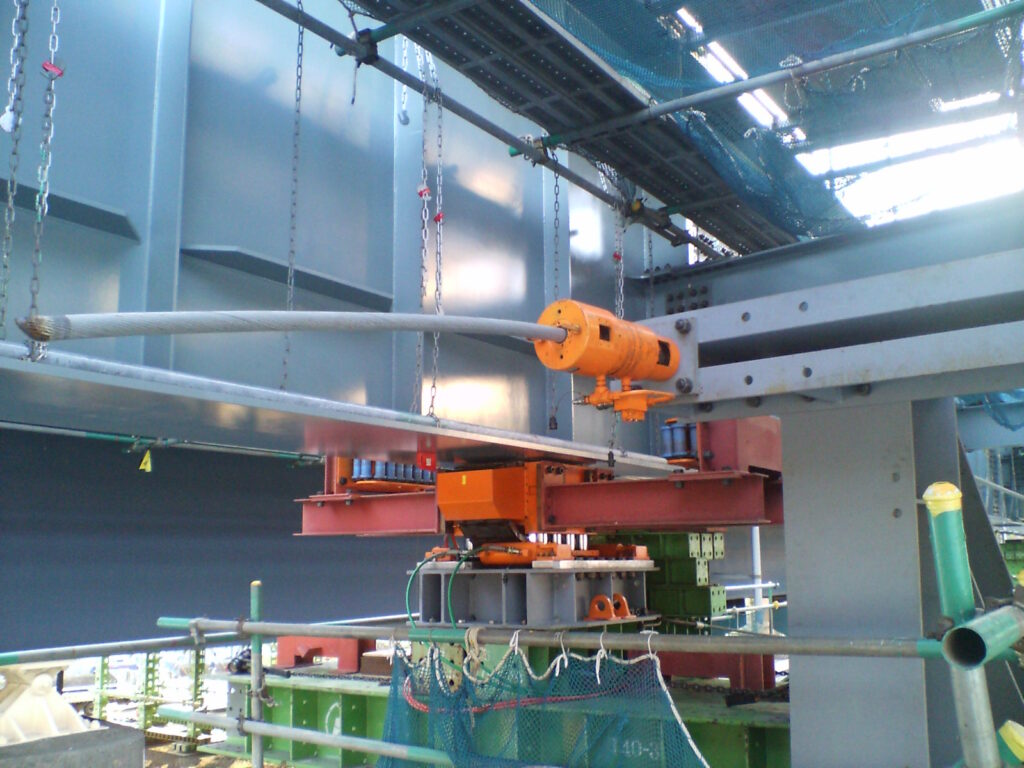

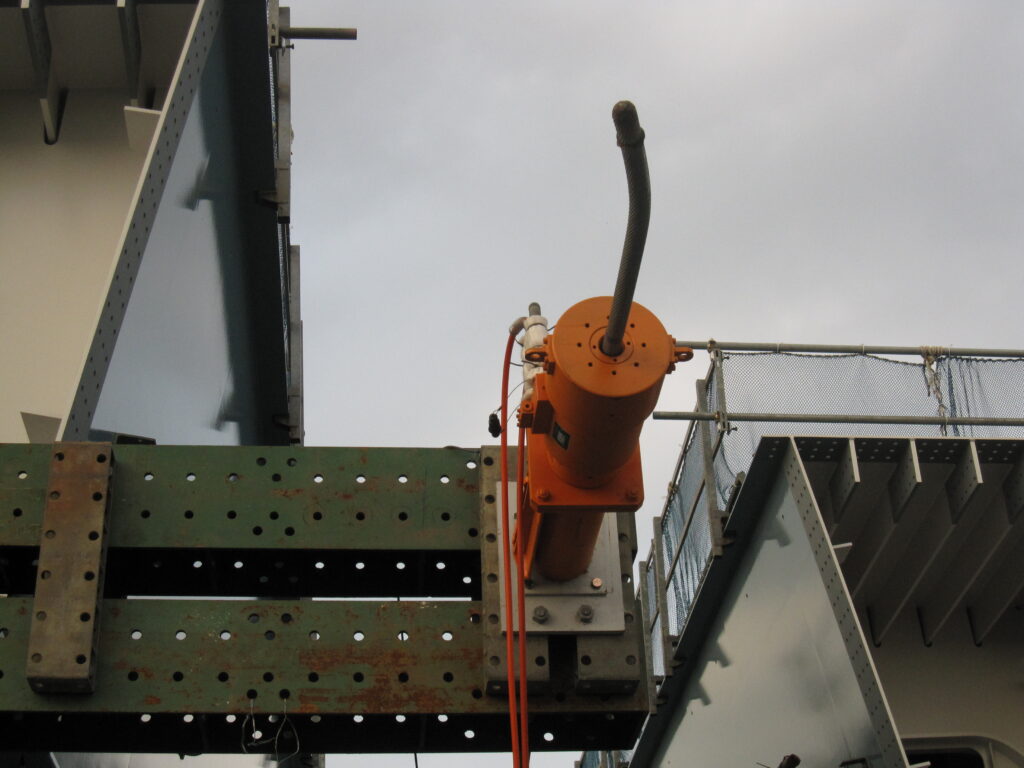

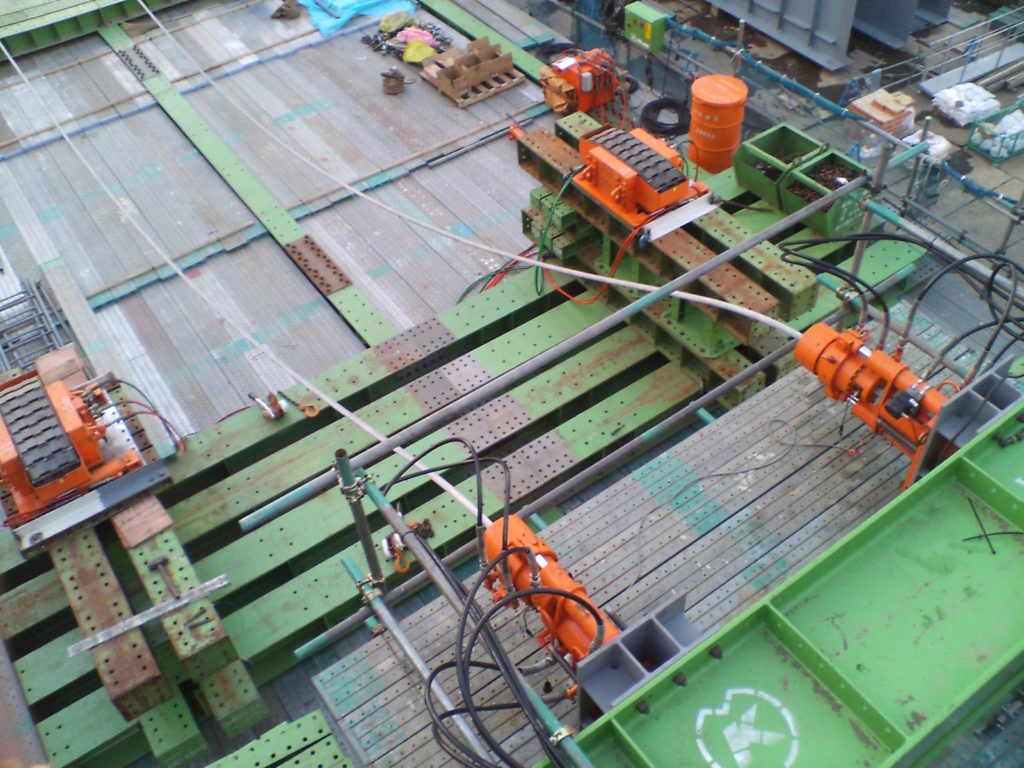

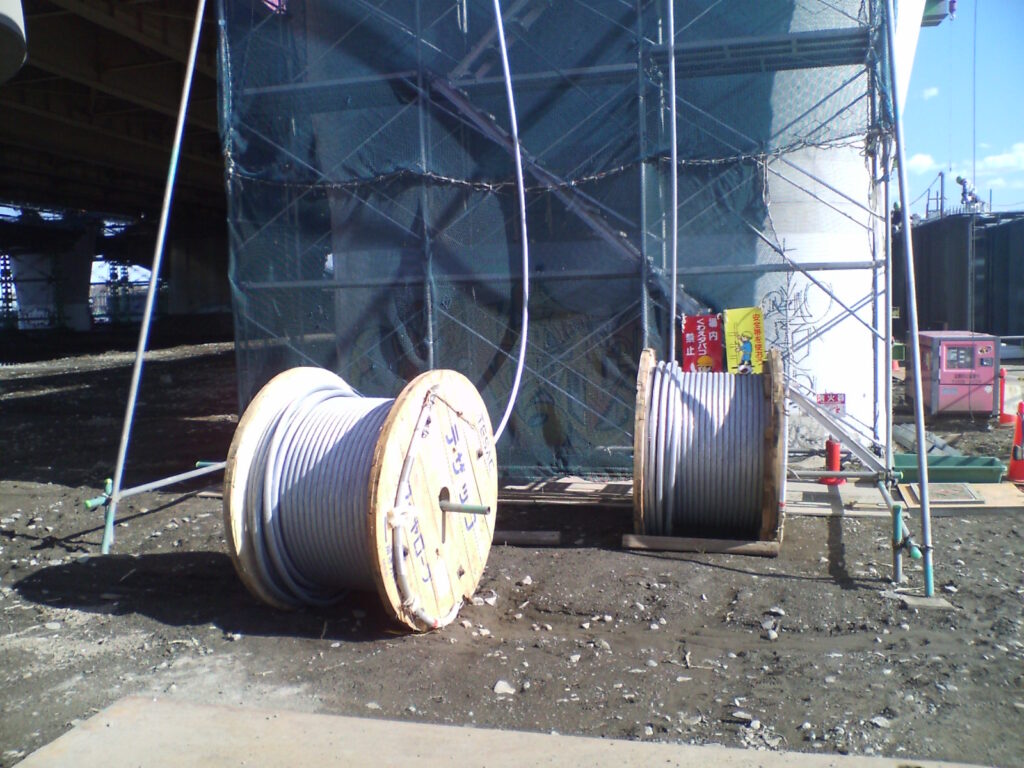

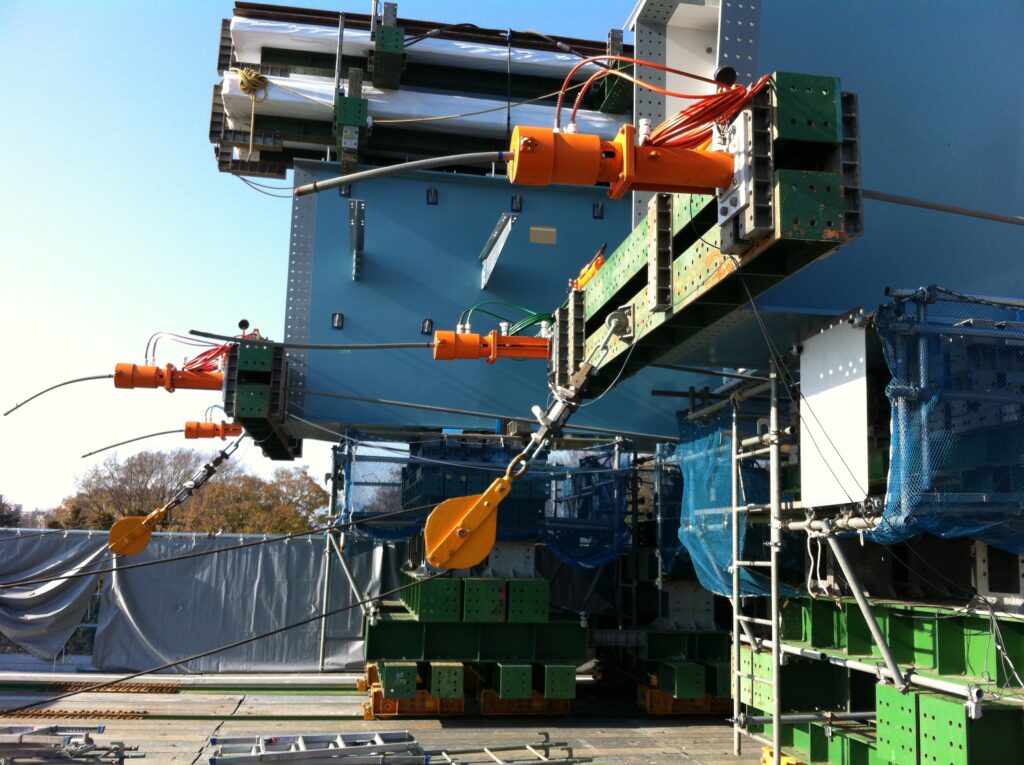

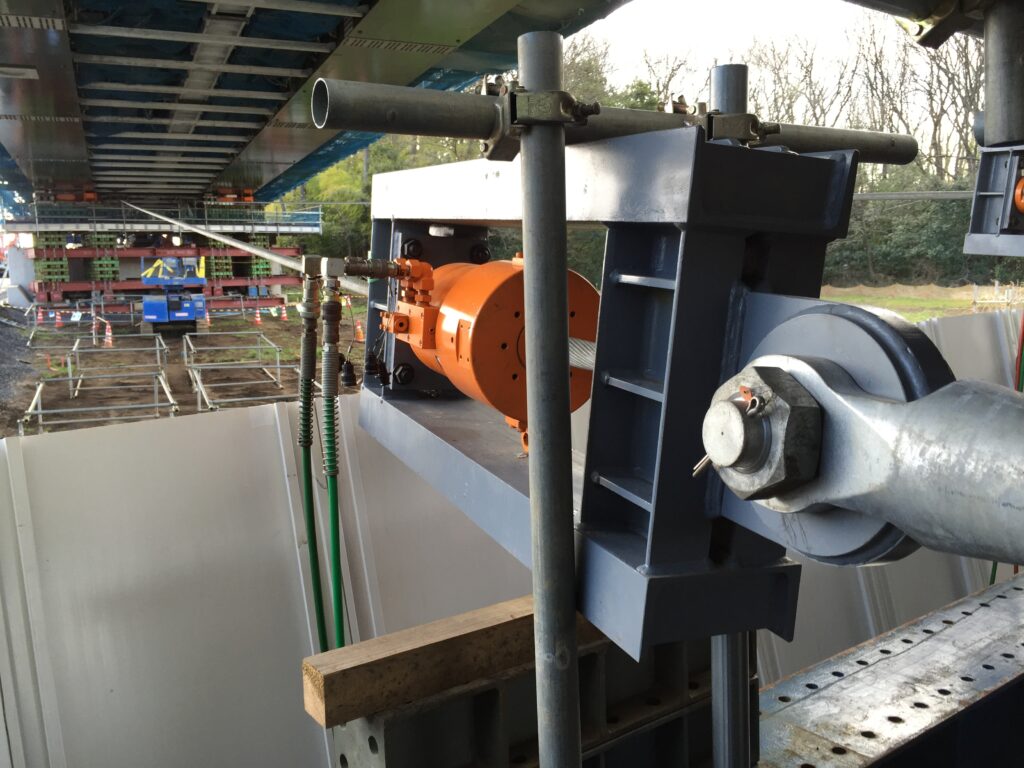

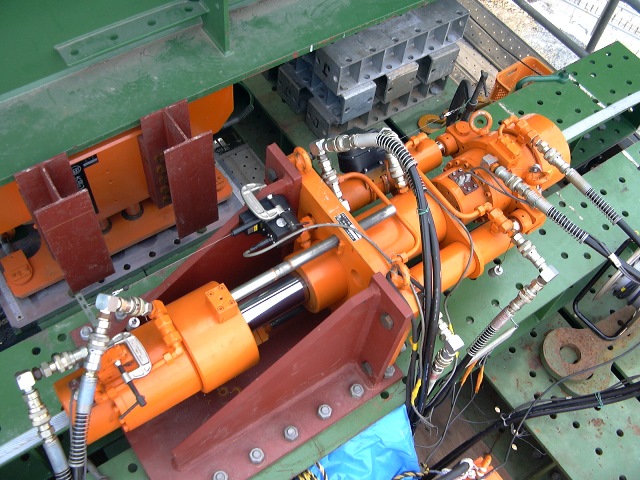

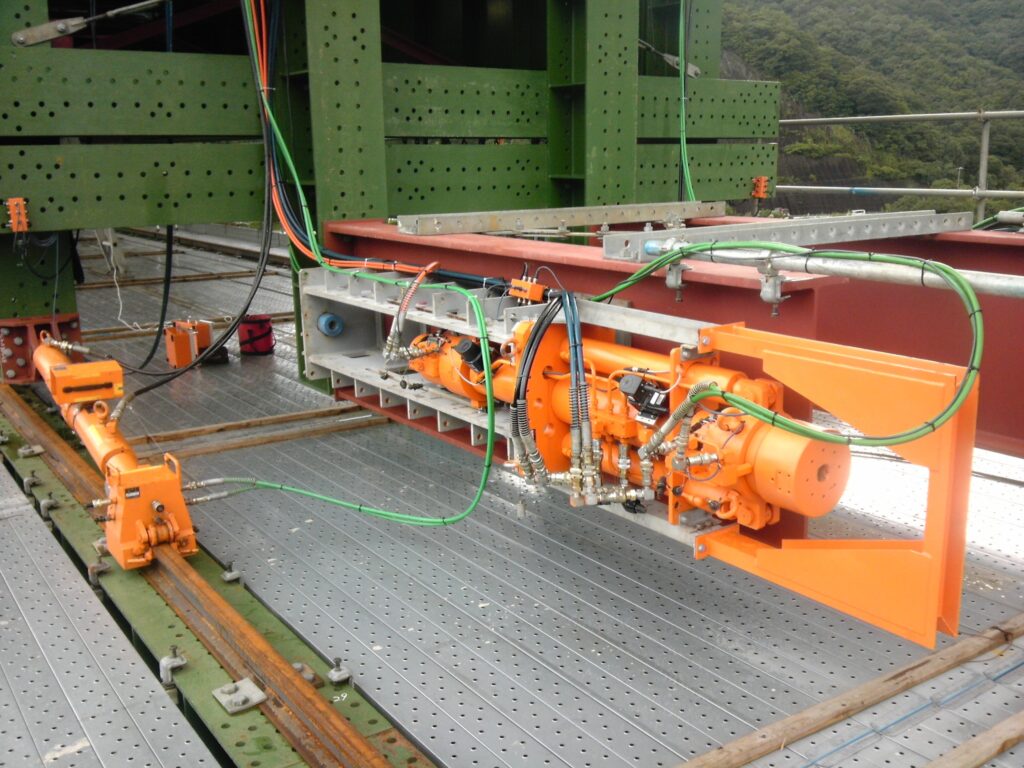

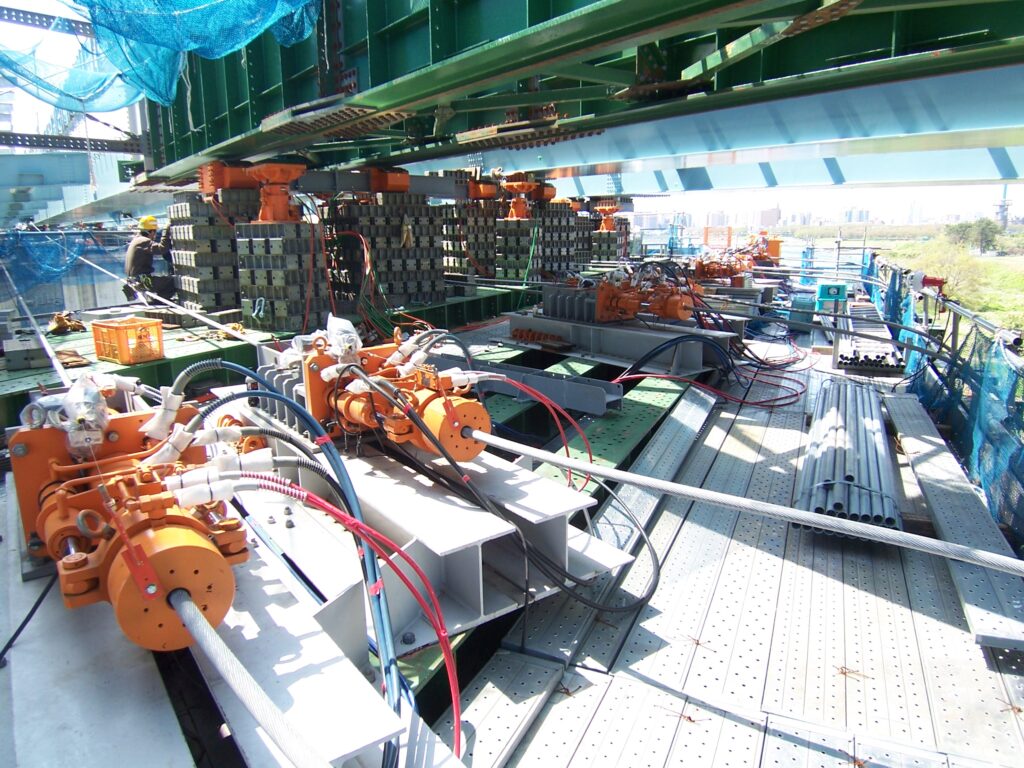

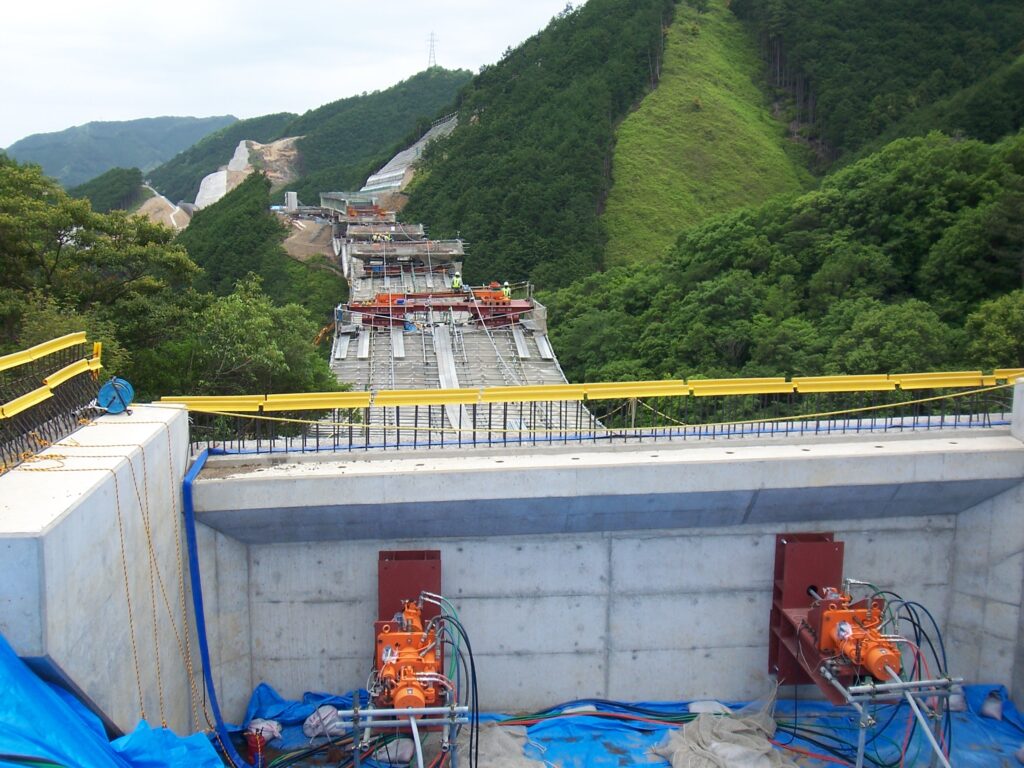

使用例
