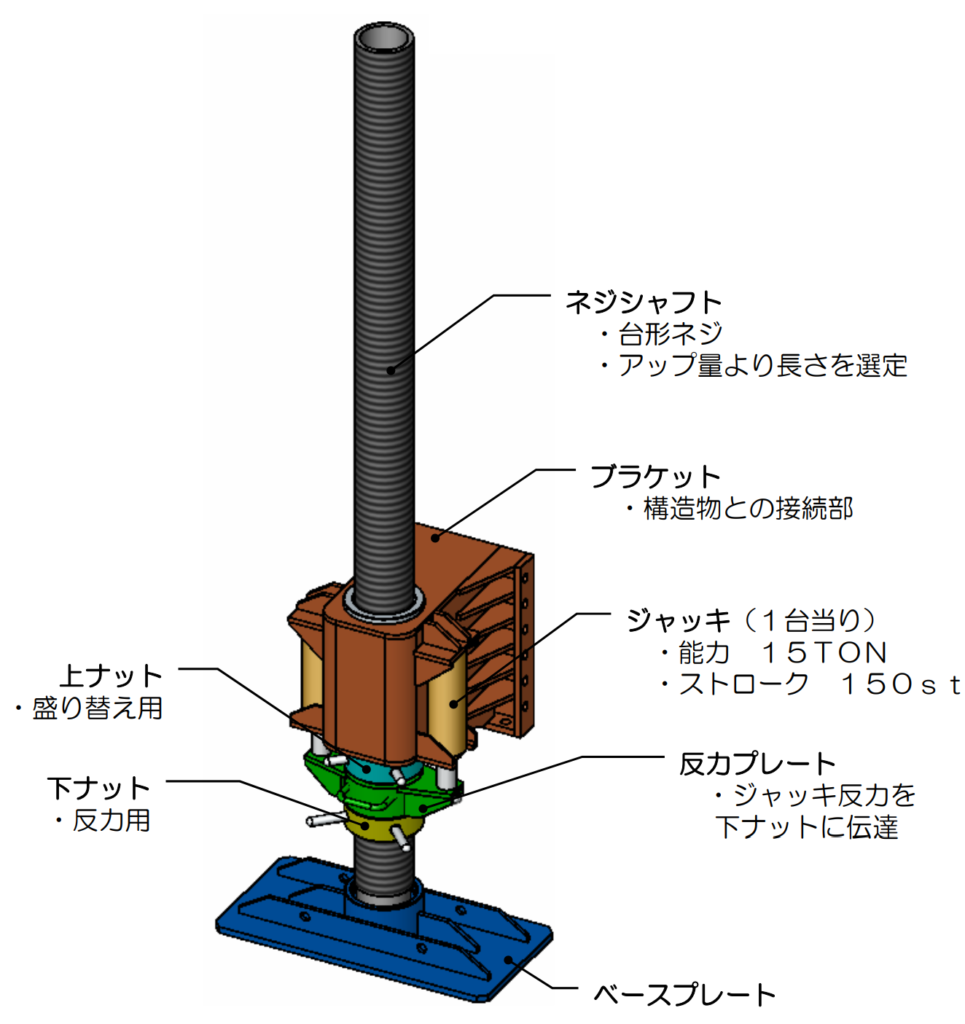

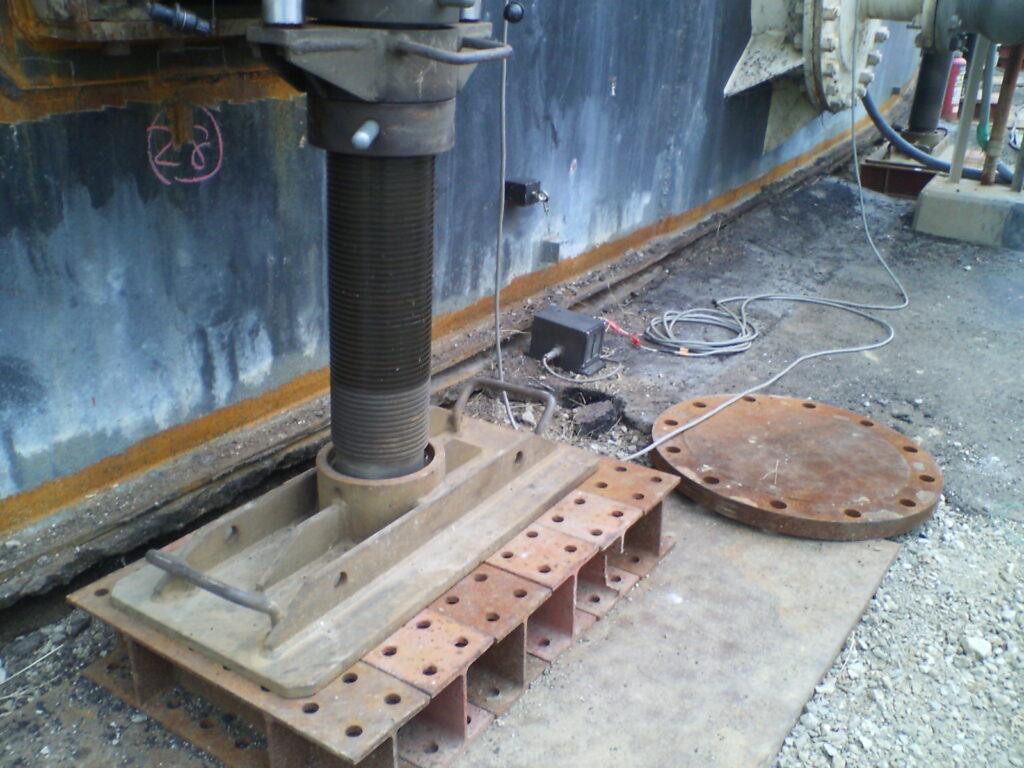

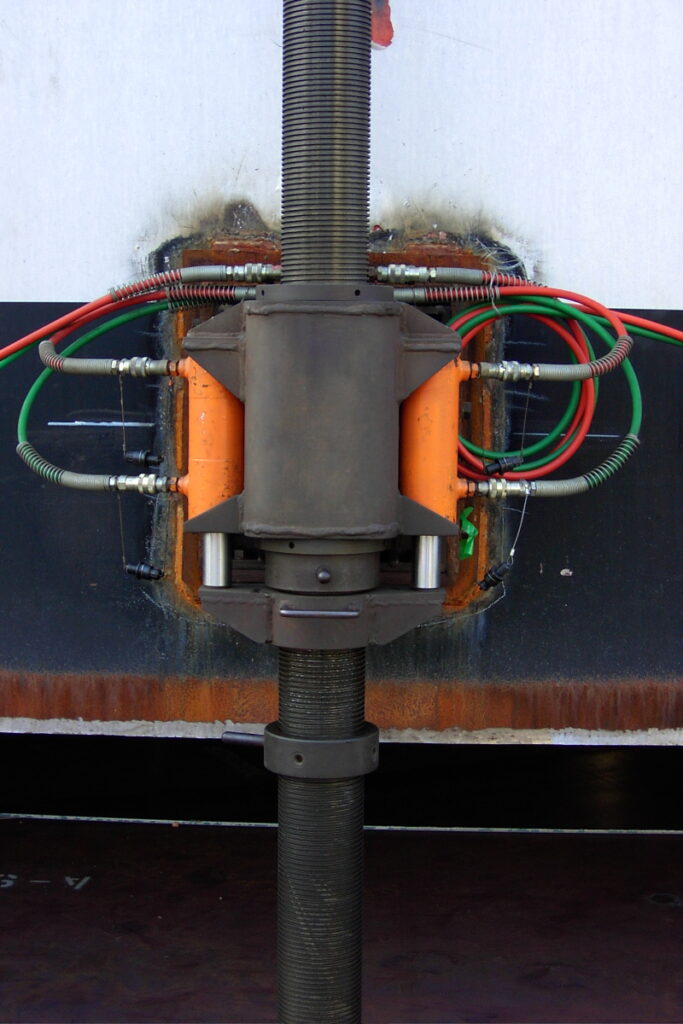

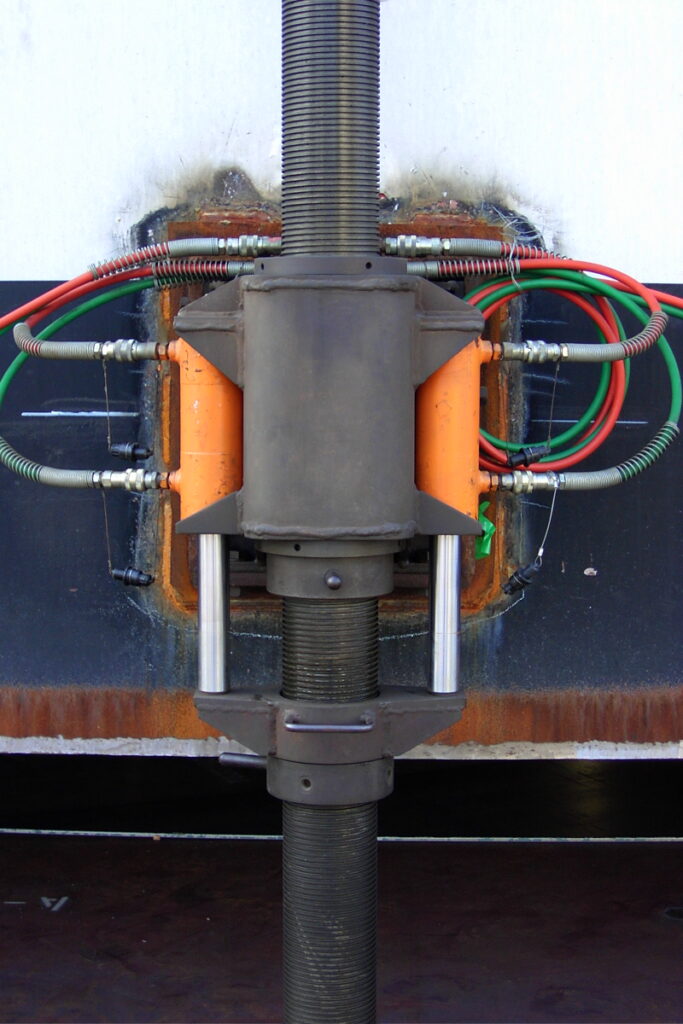

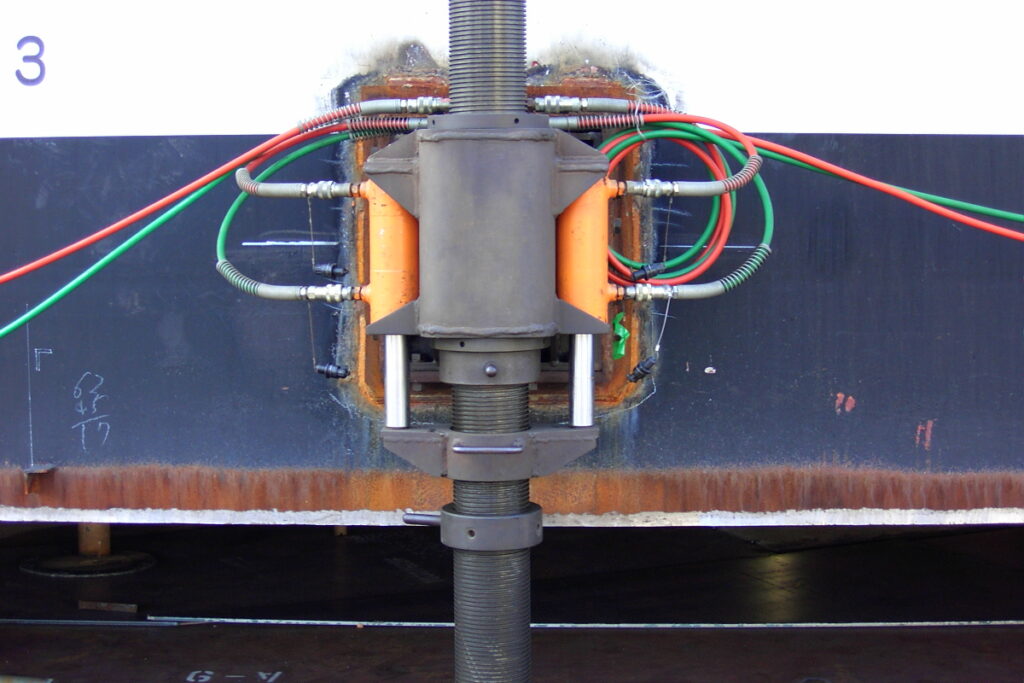

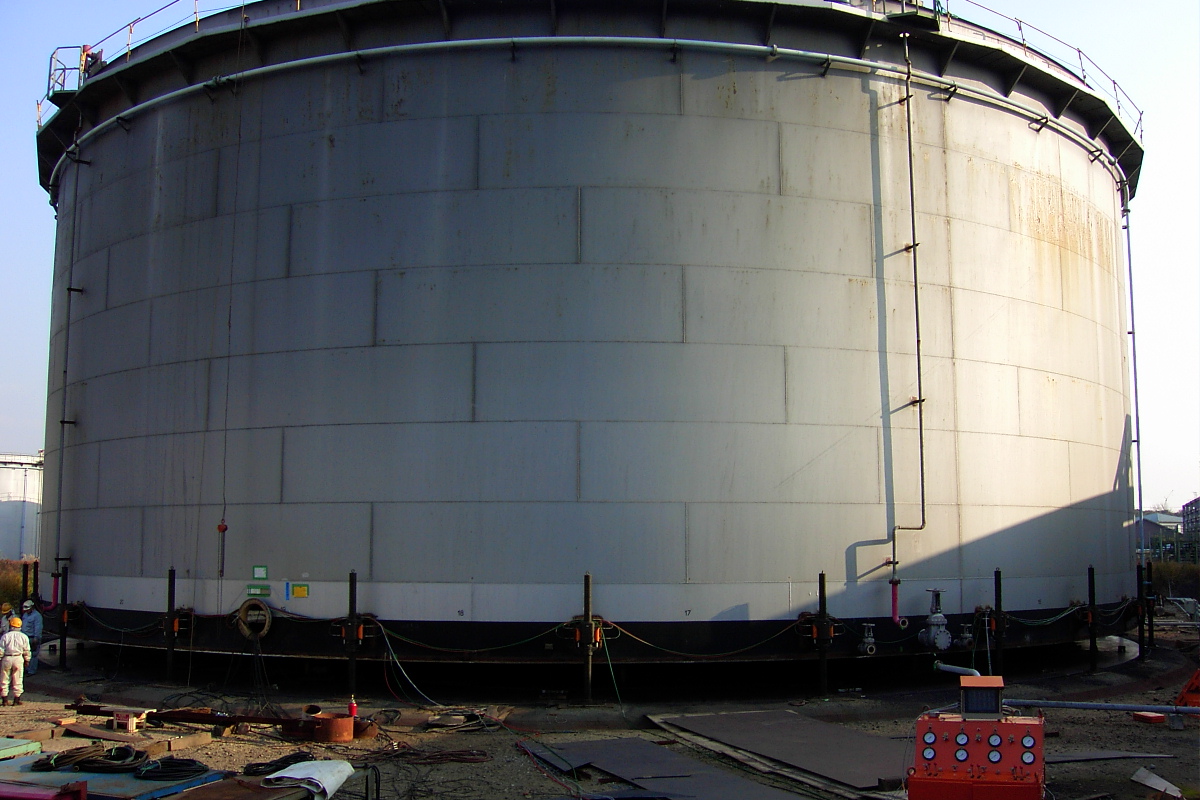

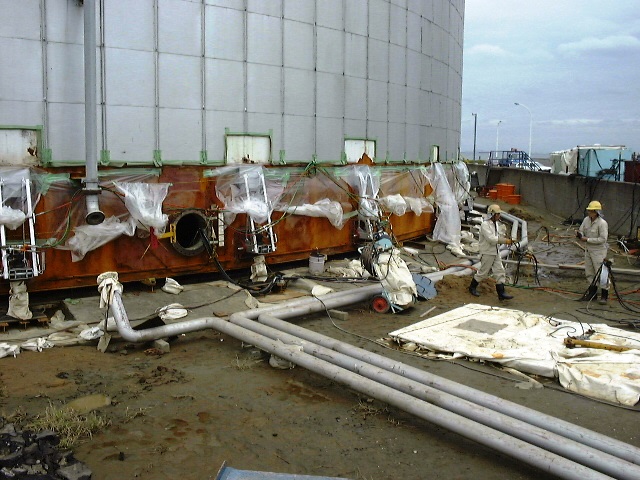

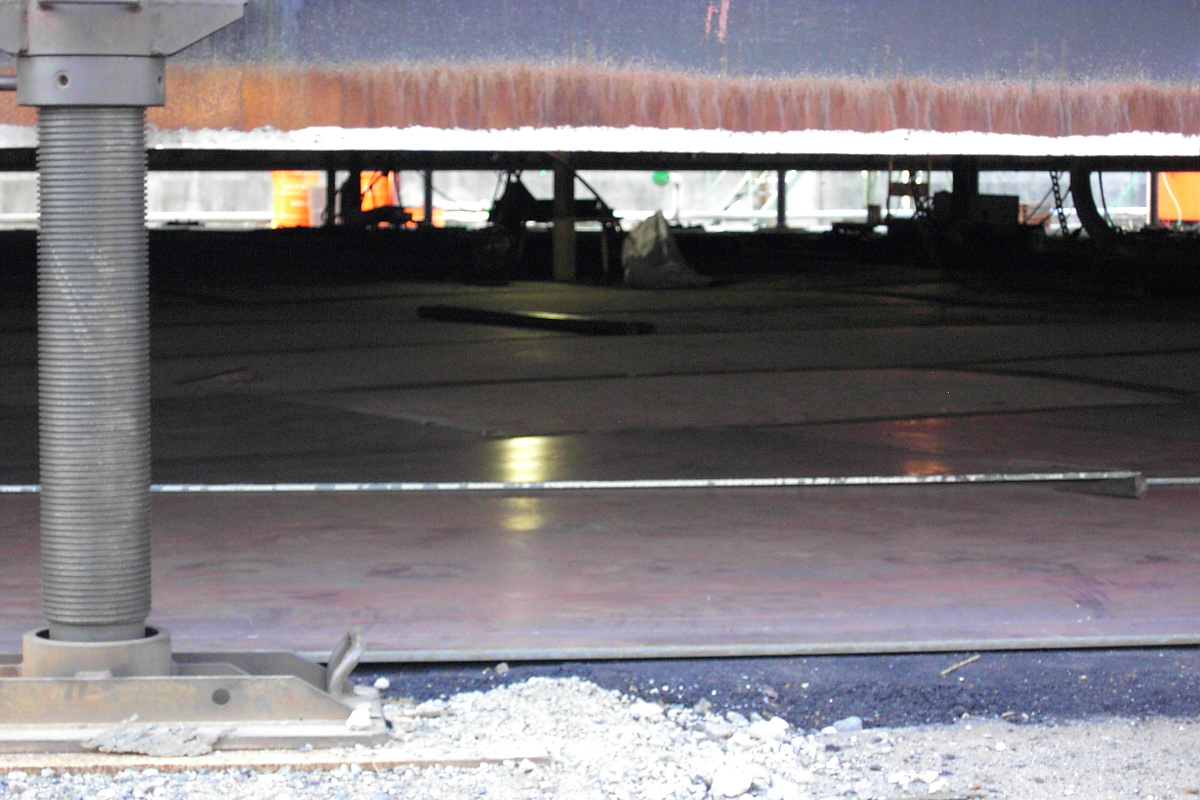

リフティングサポートは、石油タンクや建築構造物を安全に、
ジャッキアップ・長期放置・ジャッキダウンをおこなうことを目的としたジャッキ装置です。

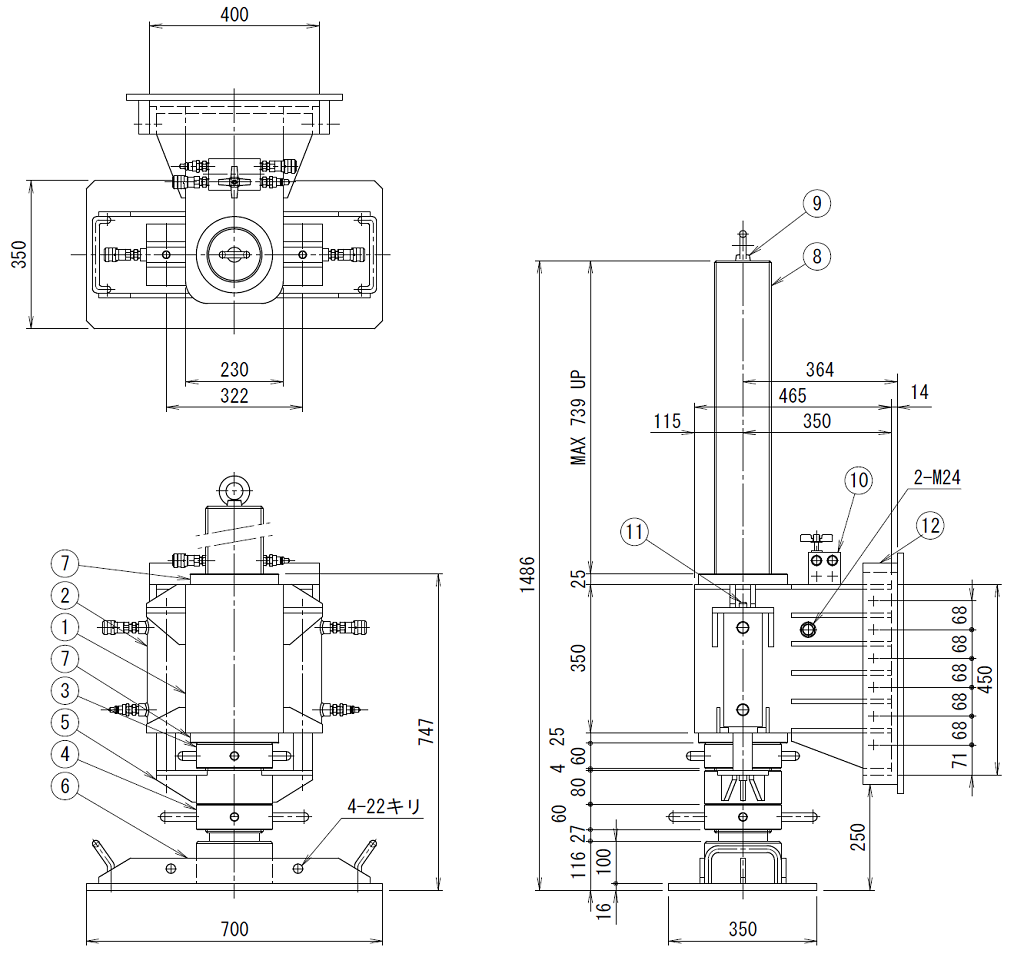

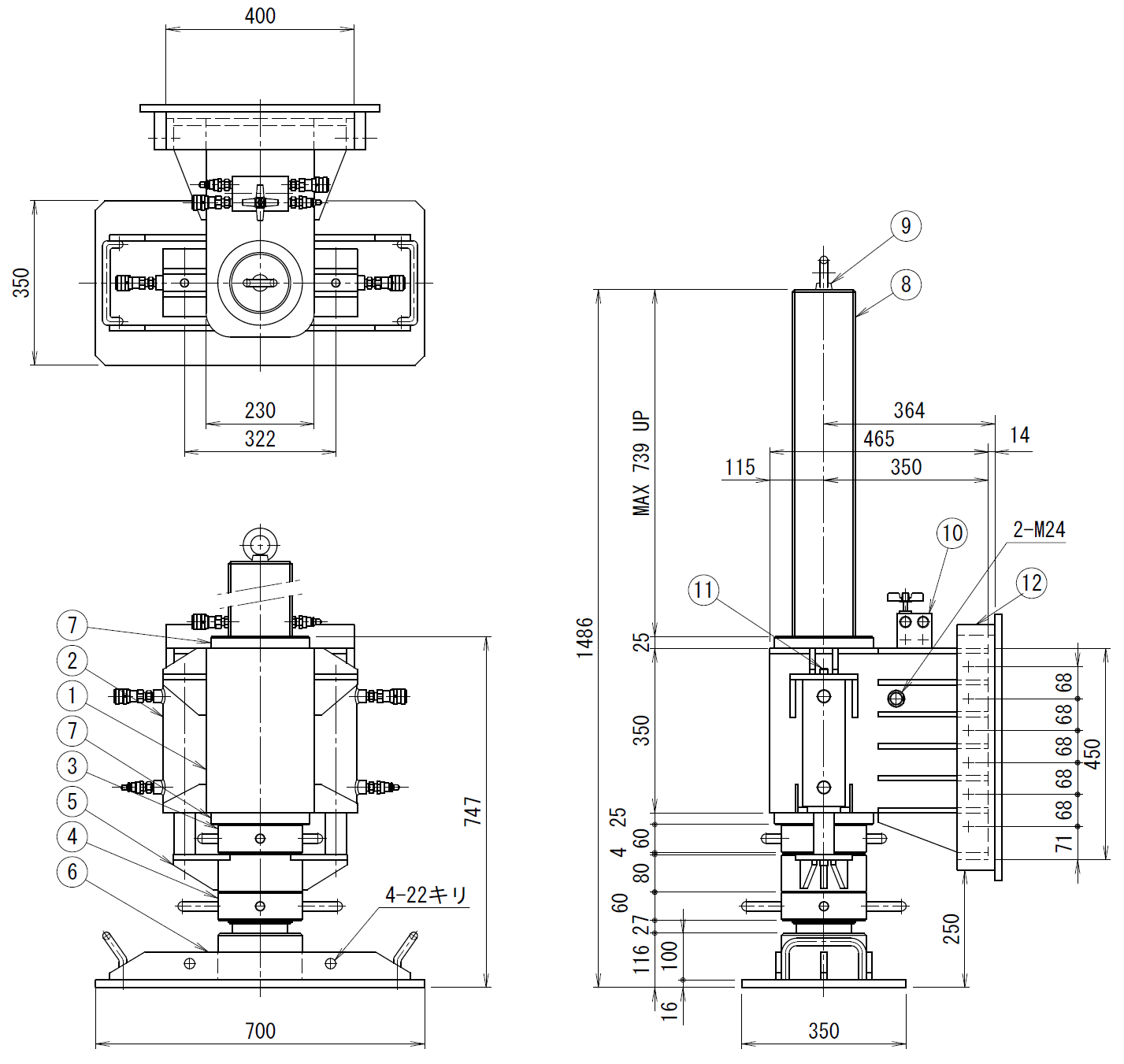

タンクリフティングサポート2型 700mmアップ用機材
仕様
| 能力 | 300kN |
| ストローク | 735mm |
| 機械高 | 1483mm |
| 総重量 | 約297kg |
油圧ジャッキ仕様
| 能力 | 150kN |
| ストローク | 150mm |
| 最低機械高 | 370mm |
| シリンダ外径 | 89.1mm |
| ヘッド径 | 45mm |
| ピストン径 | 70mm |
| 受圧面積 | 38.5cm2 |
| 作動圧力 | 39MPa |
| 所要油量 | 0.58L |
| ダウンロード | PDF 換算表 DXF DWG |

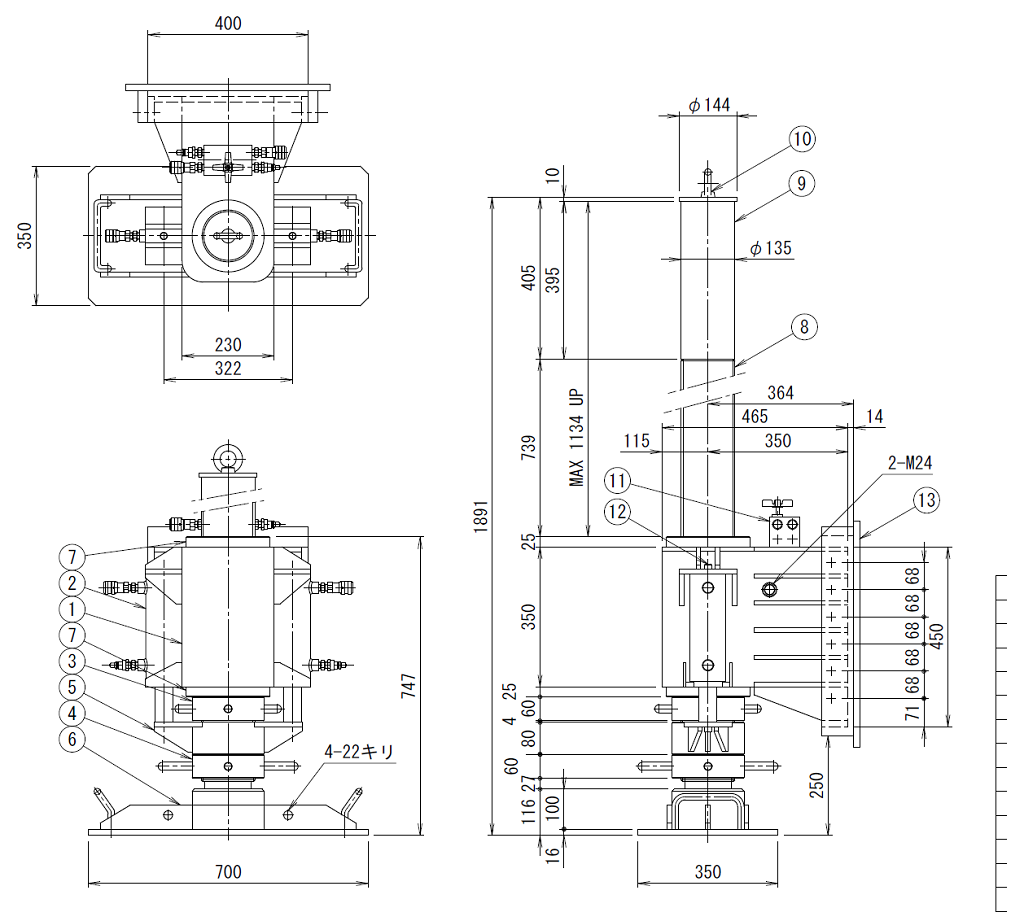

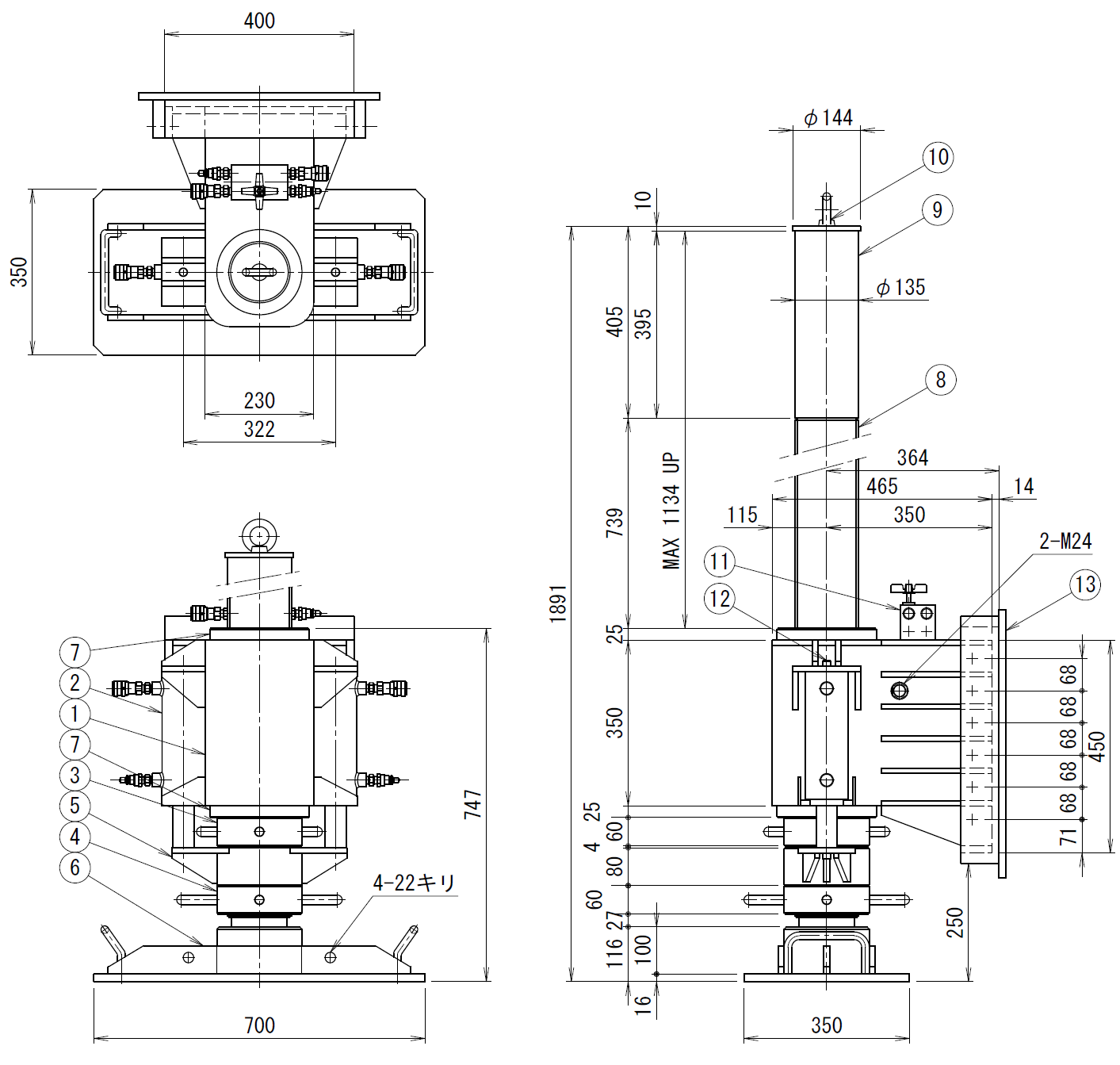

タンクリフティングサポート2型 1000mmアップ用機材
仕様
| 能力 | 300kN |
| ストローク | 1134mm |
| 機械高 | 1891mm |
| 総重量 | 約277kg |
油圧ジャッキ仕様
| 能力 | 150kN |
| ストローク | 150mm |
| 最低機械高 | 370mm |
| シリンダ外径 | 89.1mm |
| ヘッド径 | 45mm |
| ピストン径 | 70mm |
| 受圧面積 | 38.5cm2 |
| 作動圧力 | 39MPa |
| 所要油量 | 0.58L |
| ダウンロード | PDF 換算表 DXF DWG |

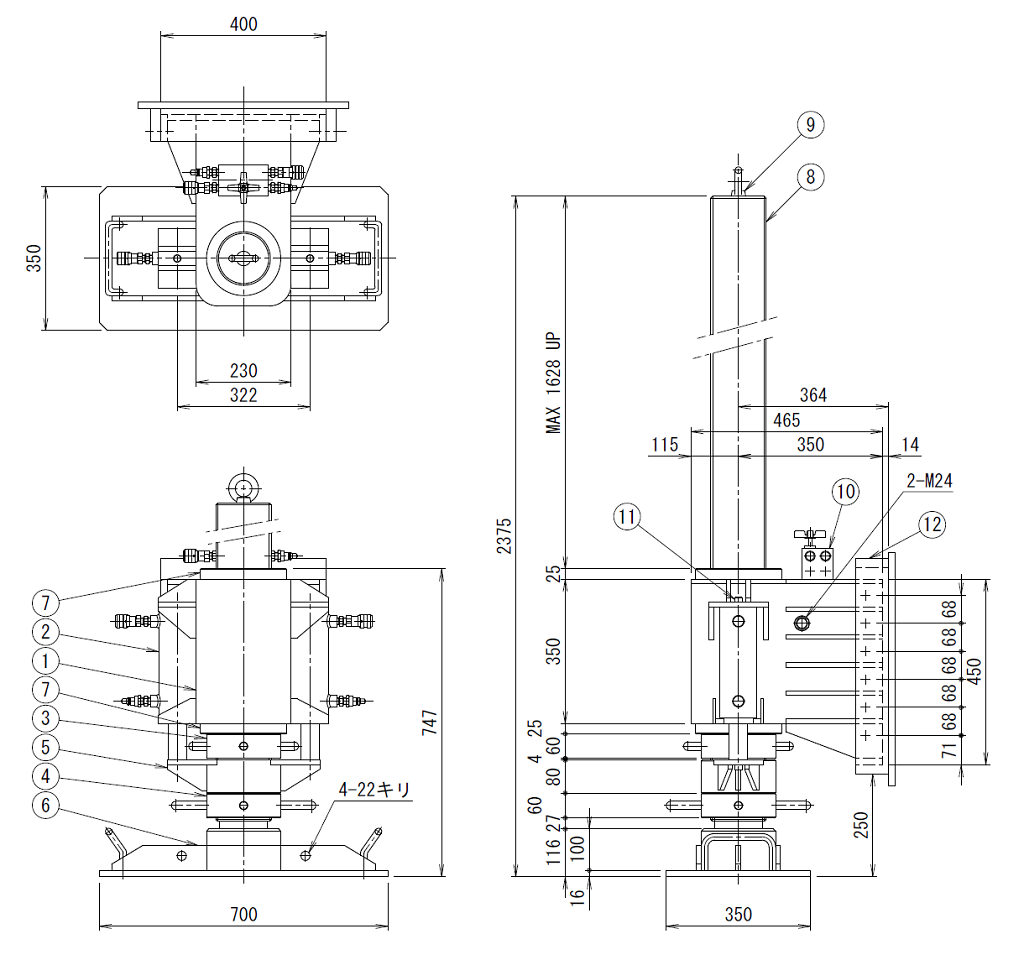

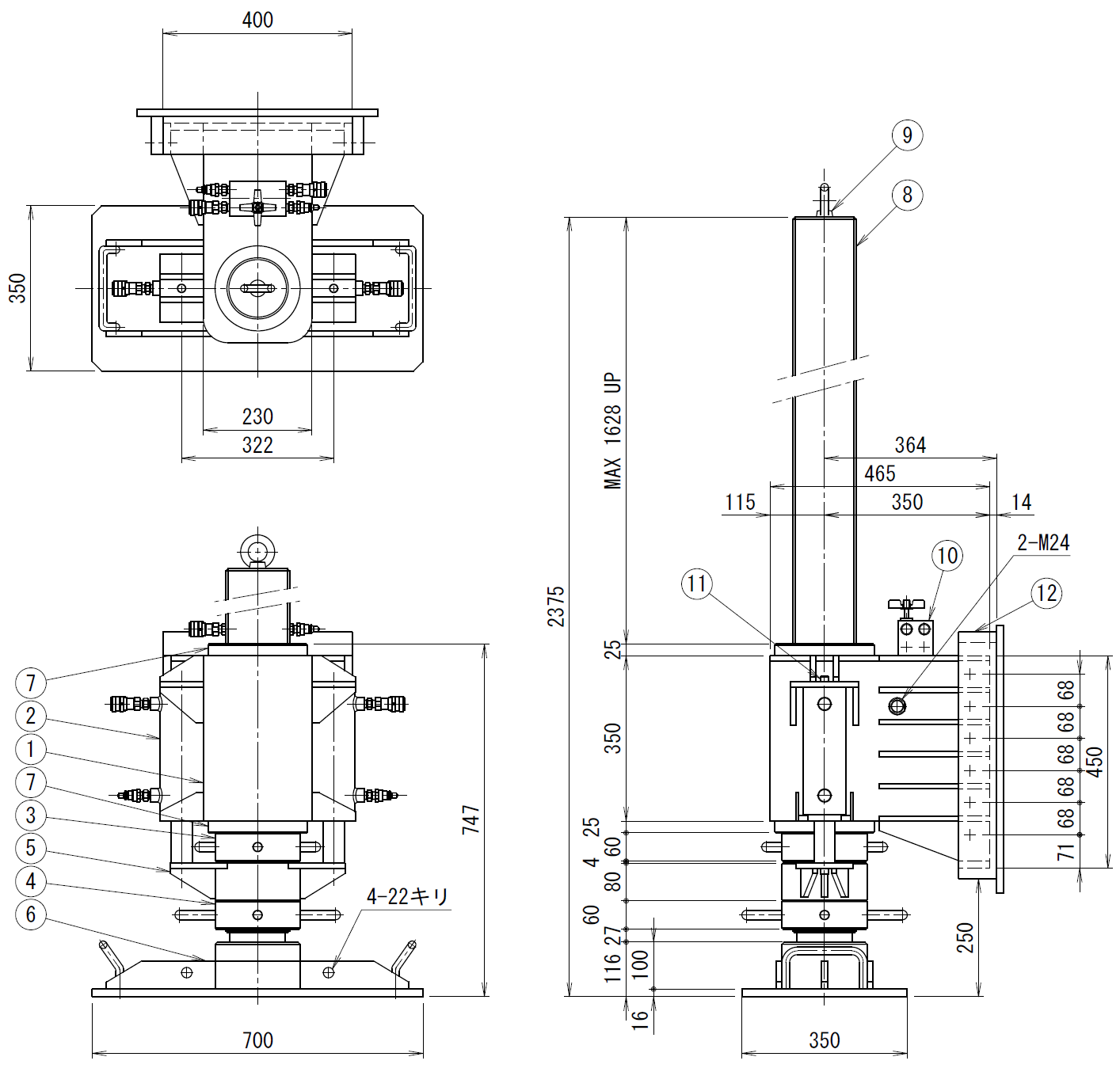

タンクリフティングサポート2型 1500mmアップ用機材
仕様
| 能力 | 300kN |
| ストローク | 1628mm |
| 機械高 | 2375mm |
| 総重量 | 約349kg |
油圧ジャッキ仕様
| 能力 | 150kN |
| ストローク | 150mm |
| 最低機械高 | 370mm |
| シリンダ外径 | 89.1mm |
| ヘッド径 | 45mm |
| ピストン径 | 70mm |
| 受圧面積 | 38.5cm2 |
| 作動圧力 | 39MPa |
| 所要油量 | 0.58L |
| ダウンロード | PDF 換算表 DXF DWG |

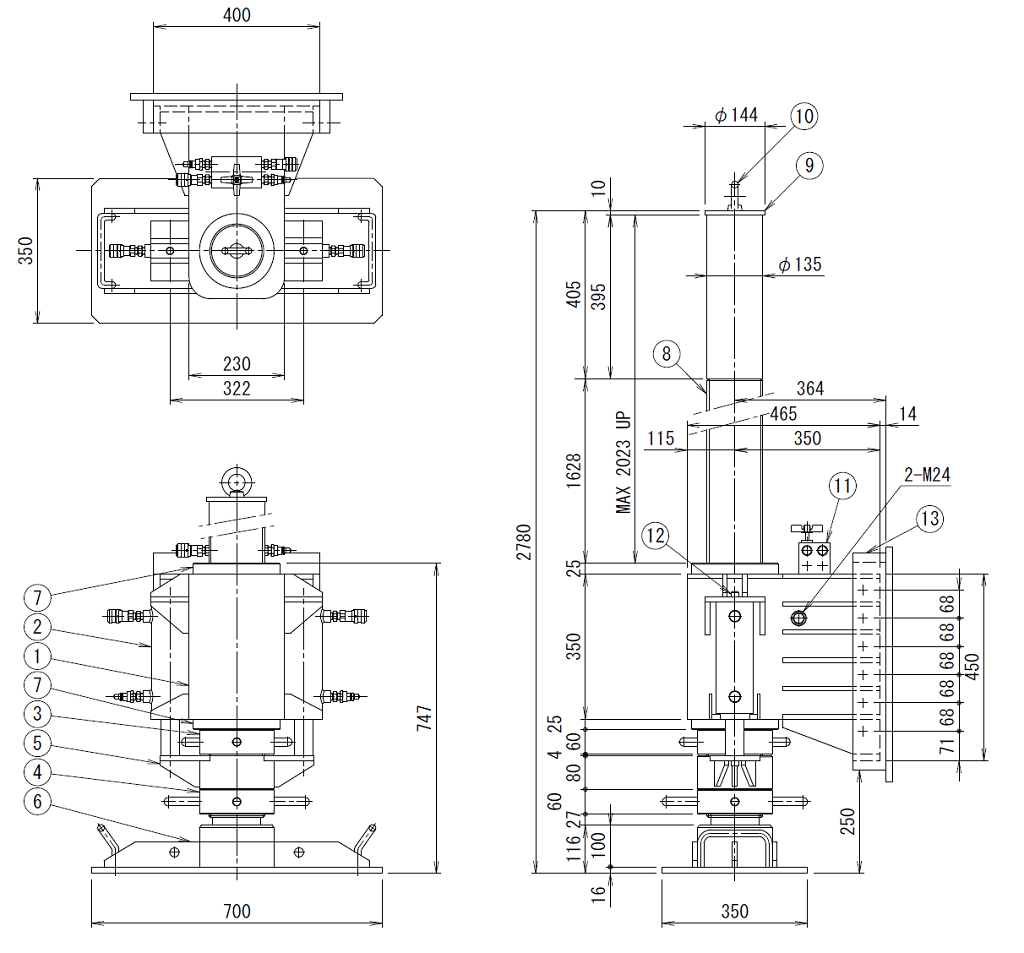

タンクリフティングサポート2型 1800mmアップ用機材
仕様
| 能力 | 300kN |
| ストローク | 2020mm |
| 機械高 | 2780mm |
| 総重量 | 約360kg |
油圧ジャッキ仕様
| 能力 | 150kN |
| ストローク | 150mm |
| 最低機械高 | 370mm |
| シリンダ外径 | 89.1mm |
| ヘッド径 | 45mm |
| ピストン径 | 70mm |
| 受圧面積 | 38.5cm2 |
| 作動圧力 | 39MPa |
| 所要油量 | 0.58L |
| ダウンロード | PDF 換算表 DXF DWG |

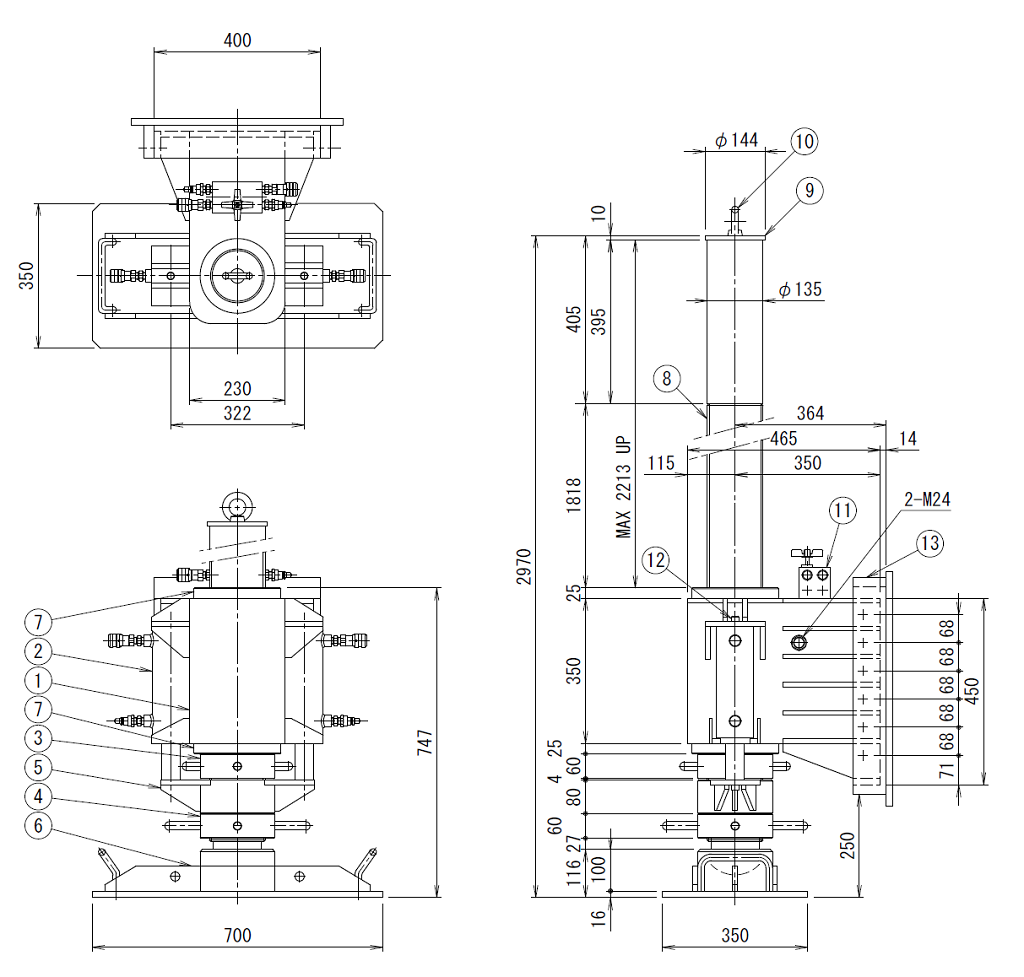

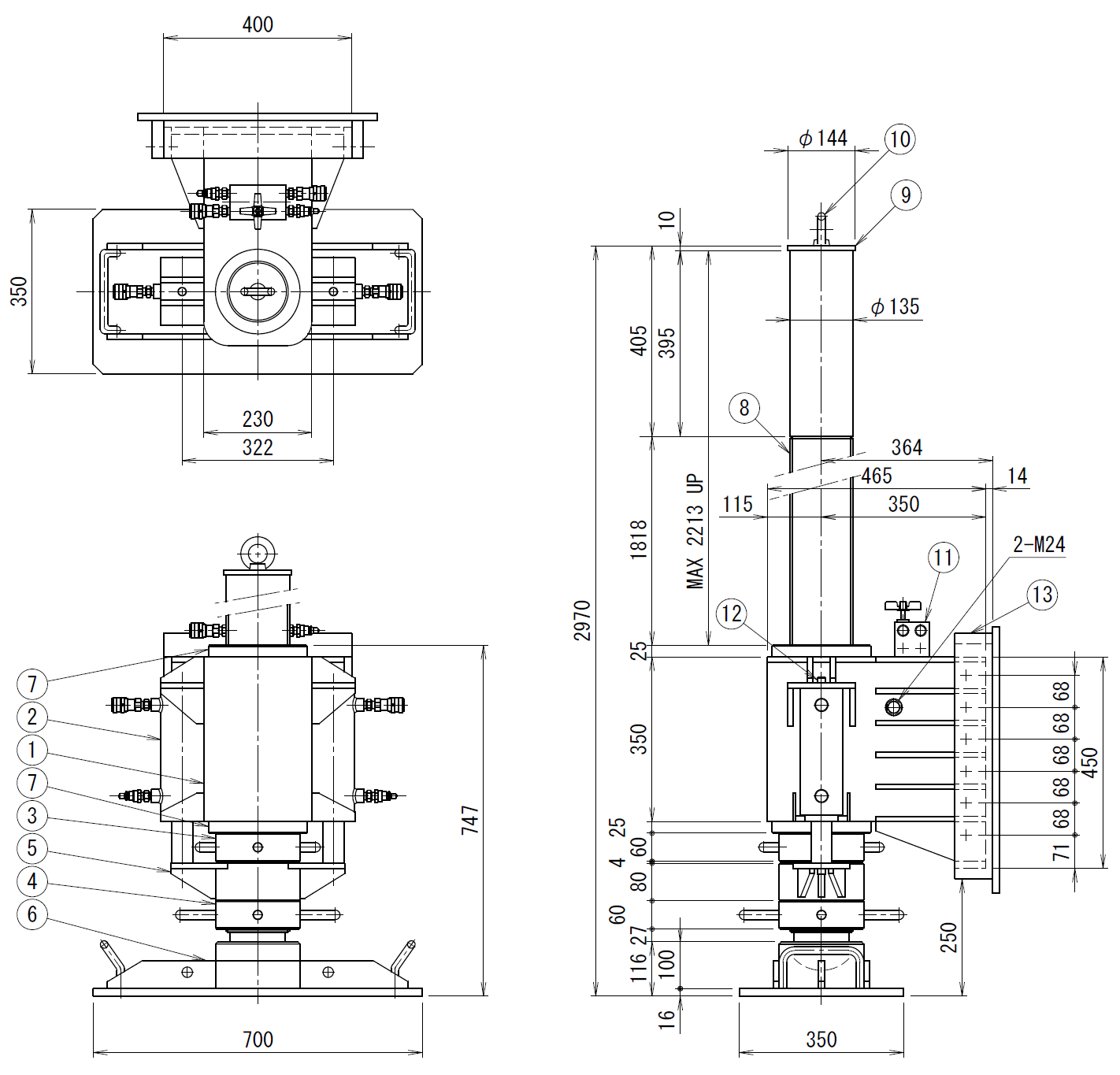

タンクリフティングサポート2型 2200mmアップ用機材
仕様
| 能力 | 300kN |
| ストローク | 2220mm |
| 機械高 | 2985mm |
| 総重量 | 約400kg |
油圧ジャッキ仕様
| 能力 | 150kN |
| ストローク | 150mm |
| 最低機械高 | 370mm |
| シリンダ外径 | 89.1mm |
| ヘッド径 | 45mm |
| ピストン径 | 70mm |
| 受圧面積 | 38.5cm2 |
| 作動圧力 | 39MPa |
| 所要油量 | 0.58L |
| ダウンロード | PDF 換算表 DXF DWG |

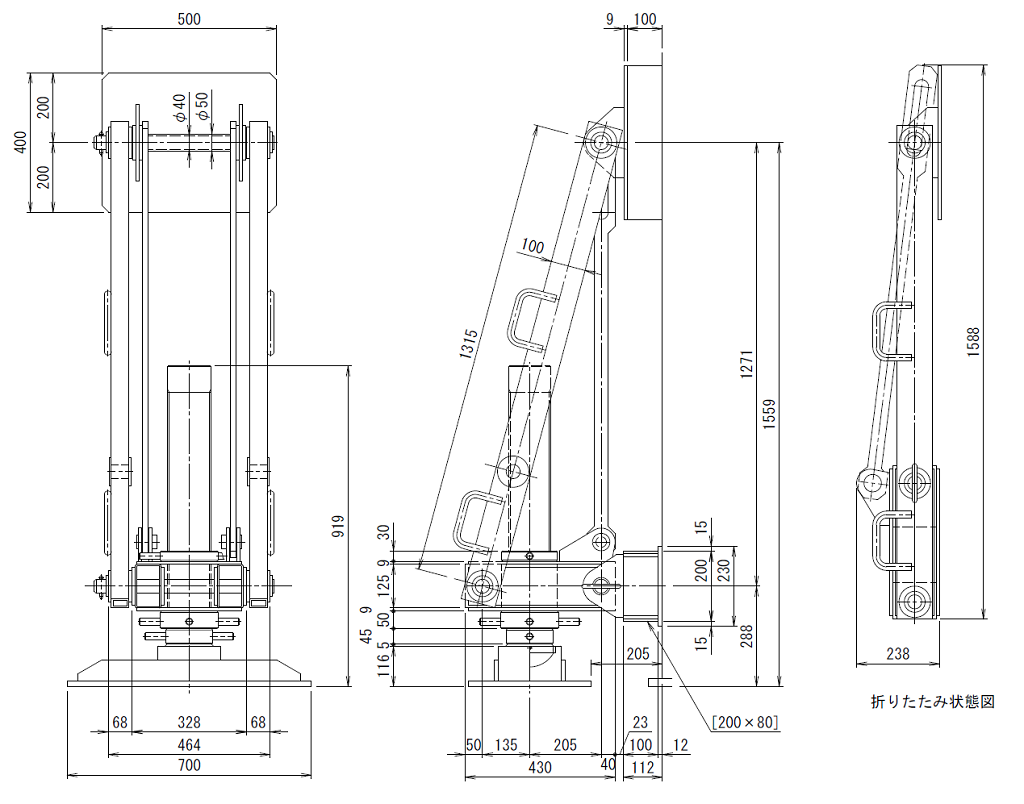

タンクリフティングサポート3型 ジャッキ能力 330kN400ストローク
仕様
| 能力 | 300kN |
| ストローク | 400mm |
| 機械高 | 1588mm |
| 総重量 | 約188kg |
油圧ジャッキ仕様
| 能力 | 300kN |
| ストローク | 400mm |
| 最低機械高 | 660mm |
| シリンダ外径 | 120mm |
| ロッド径 | 80mm |
| ピストン径 | 90mm |
| 受圧面積 | 58.7cm2 |
| 作動圧力 | 51.1MPa |
| 所要油量 | 0.58L |
| 重量 | 約56kg |
| ダウンロード | PDF 換算表 DXF DWG |
