デジカジアドバンス

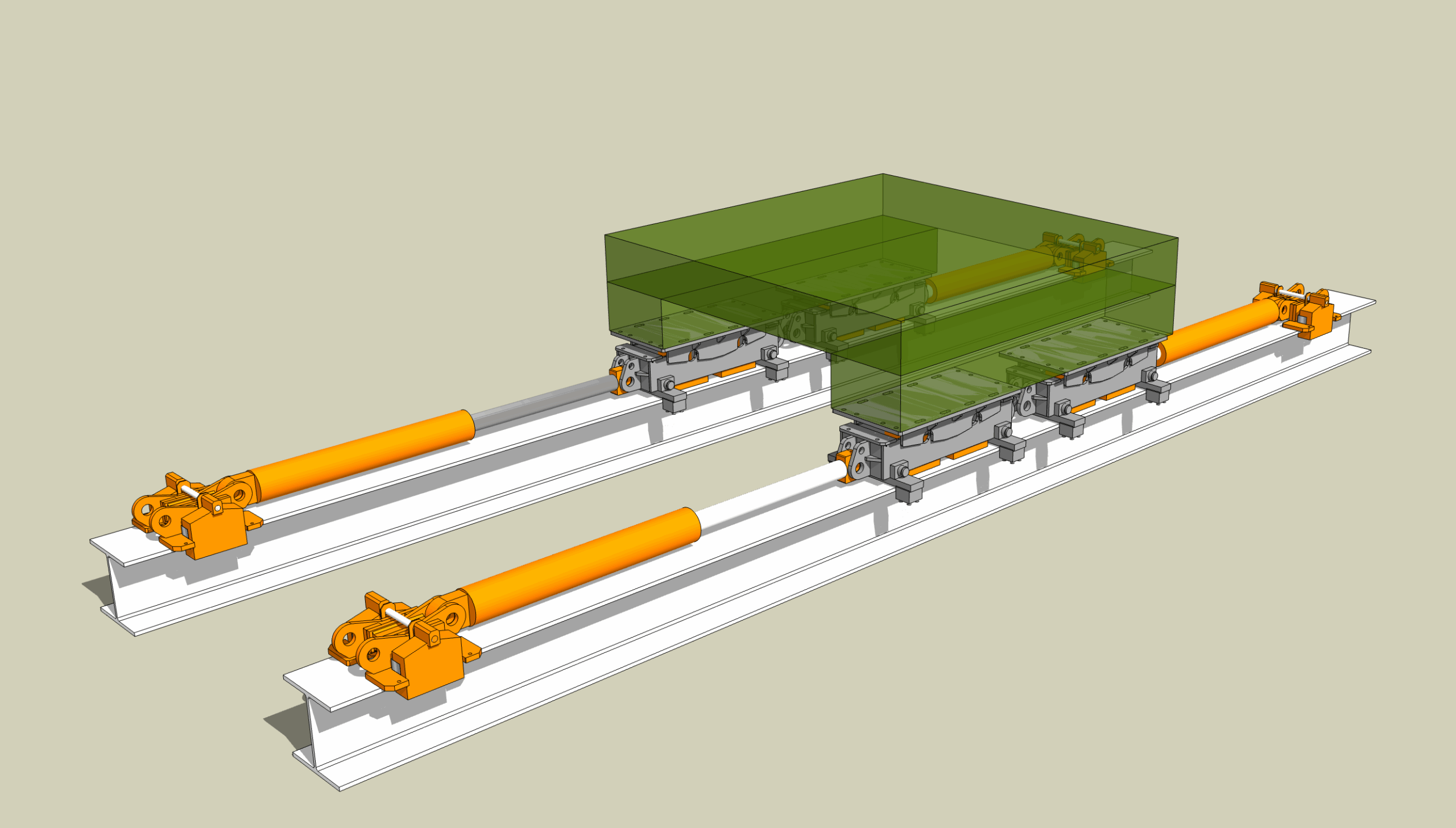

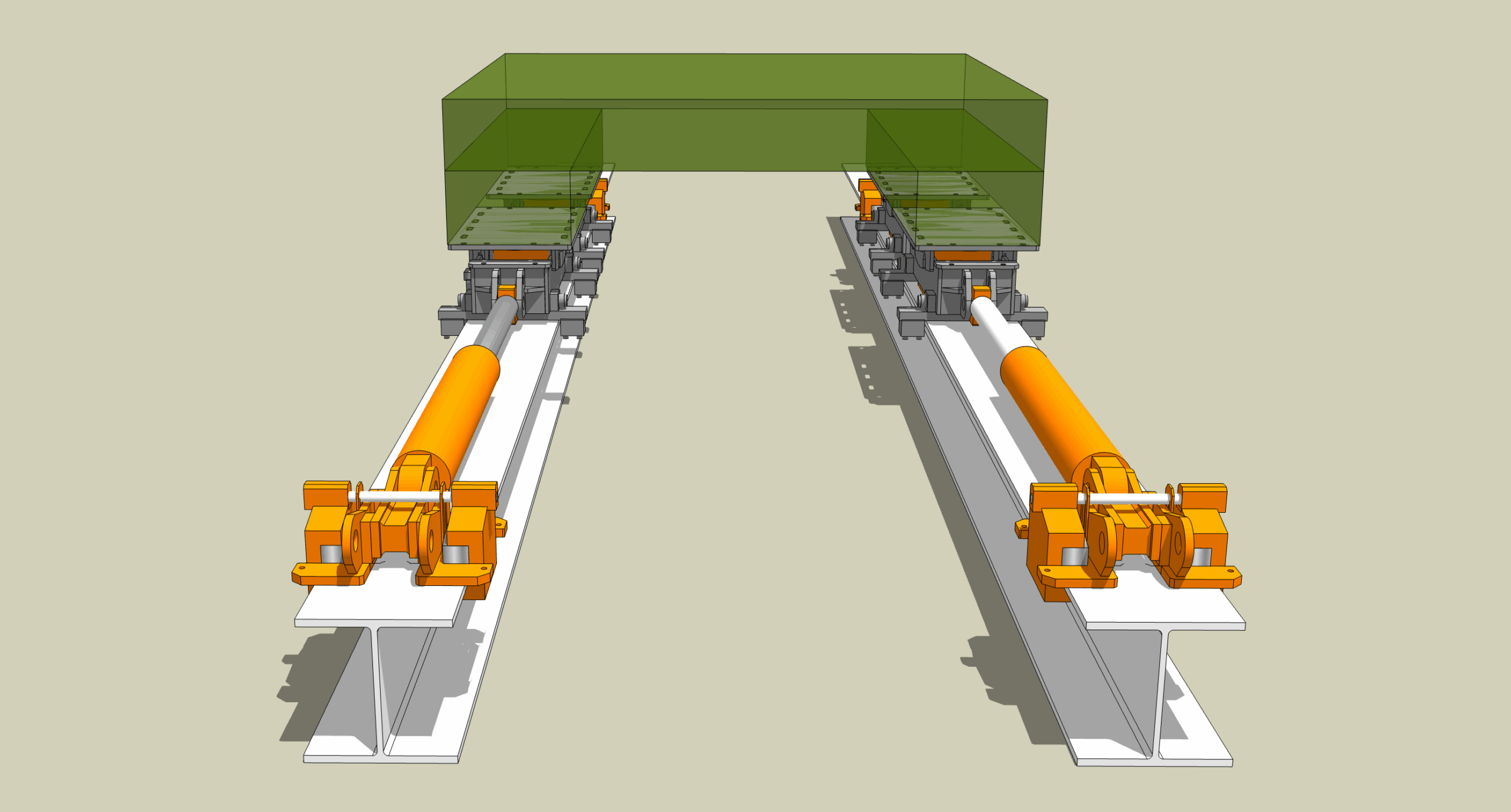

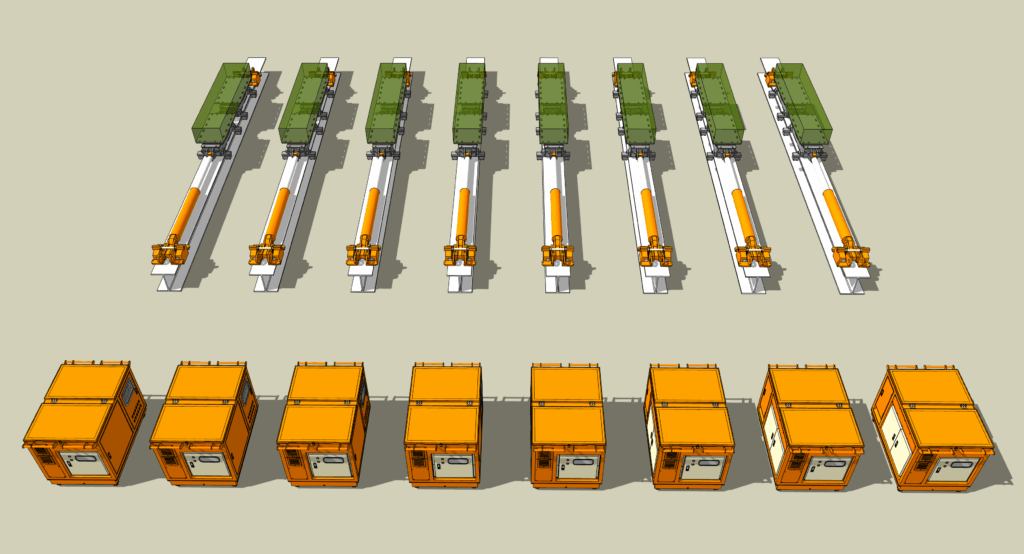

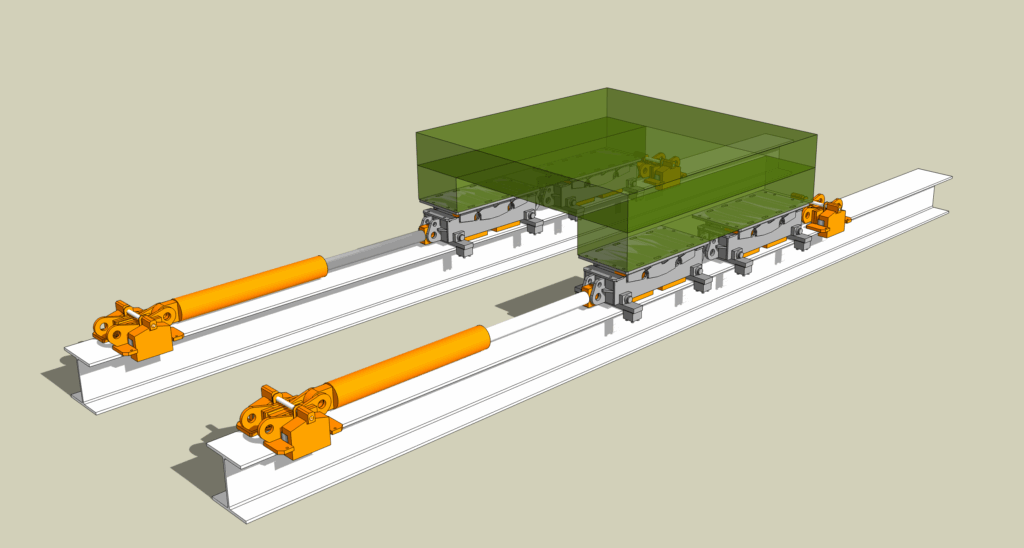

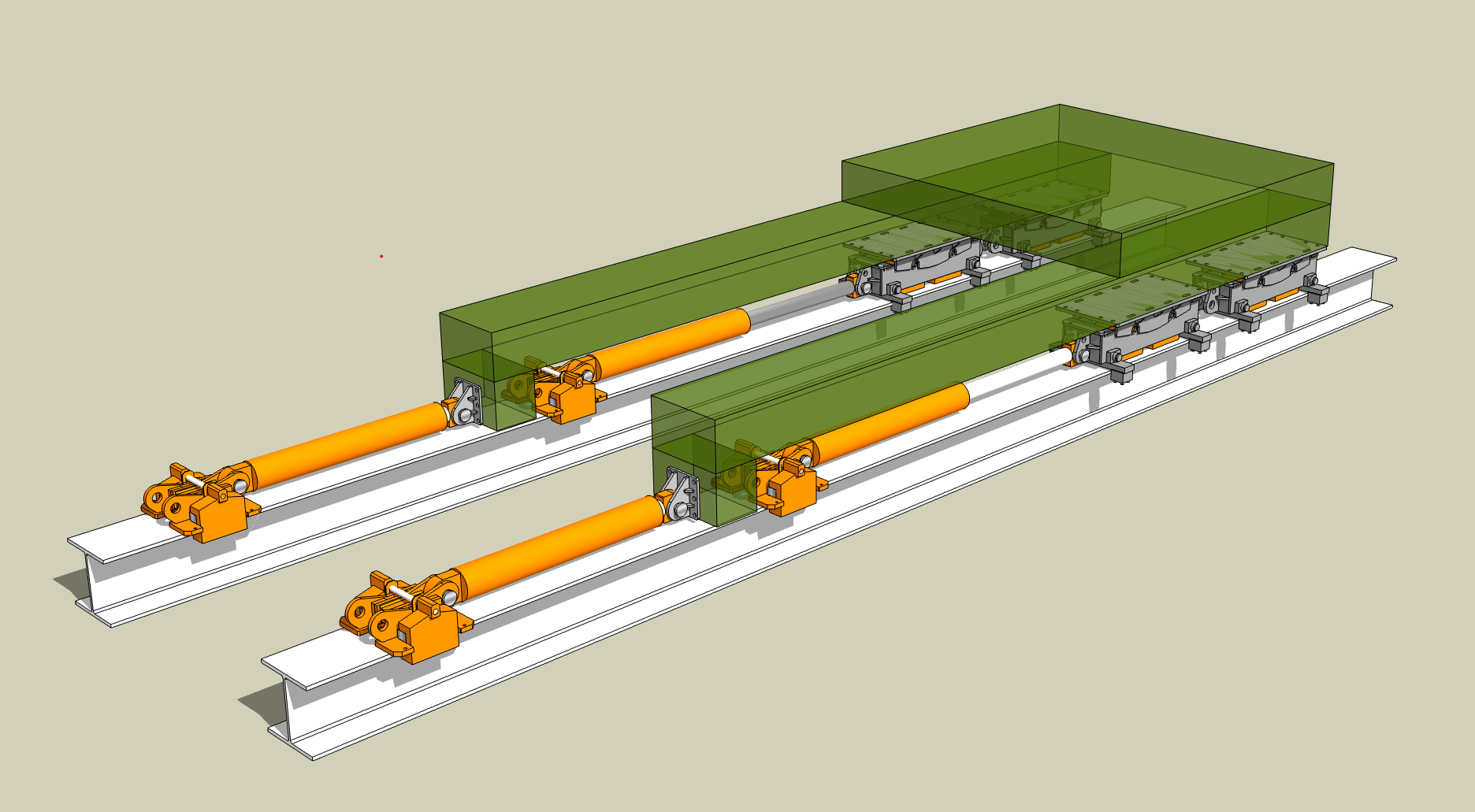

16台のポンプユニットを連動操作
16点の荷重、変位表示とフィードバック制御
デジカジがさらに進化しました。

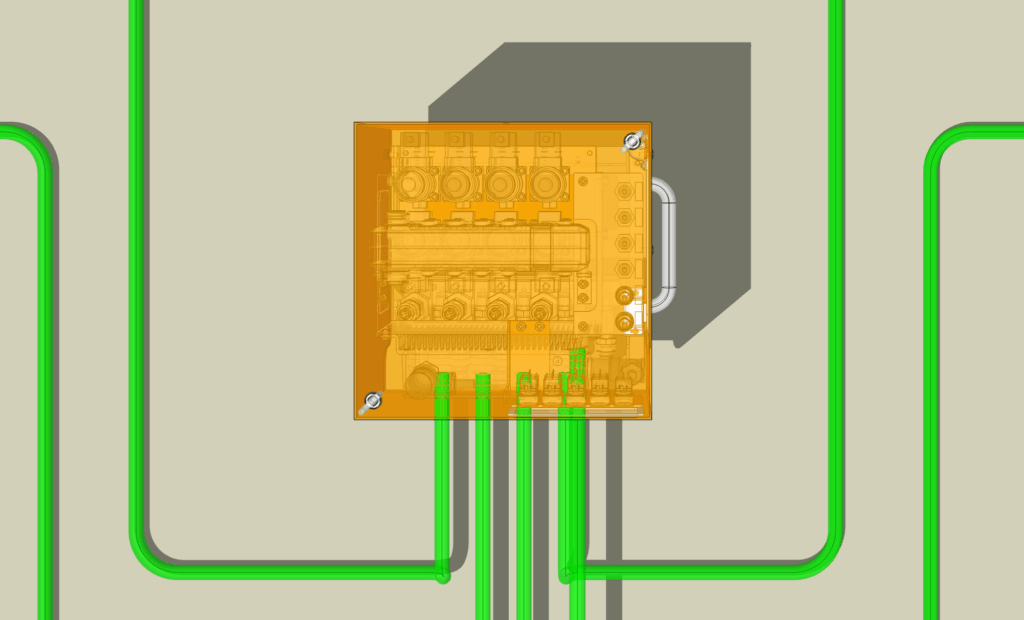

ジャッキ操作に特化したコントロールユニットの登場。ポンプユニット、センサの他、スイッチボックスの情報をタッチパネルディスプレイに表示し、データの保存も可能。専用システムを構築するまでではない中小規模現場にも、簡単にジャッキ管理システムを導入することができます。

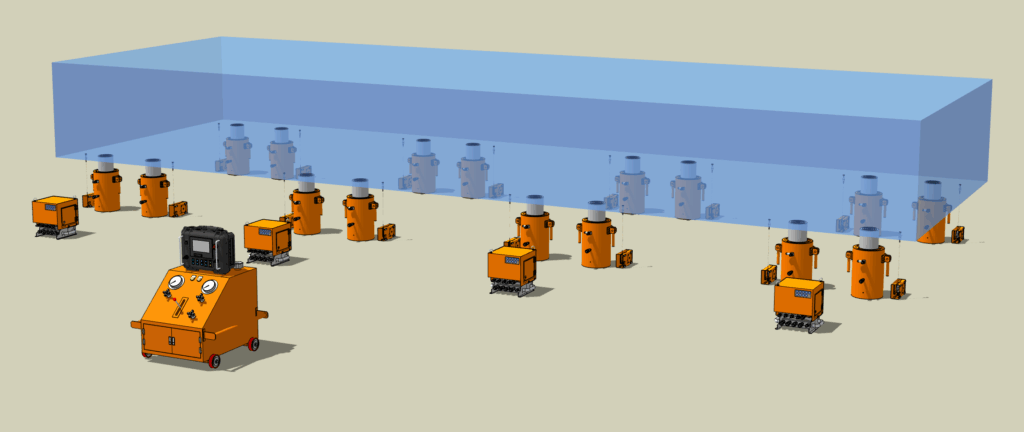

1支点あたり、4異荷重制御

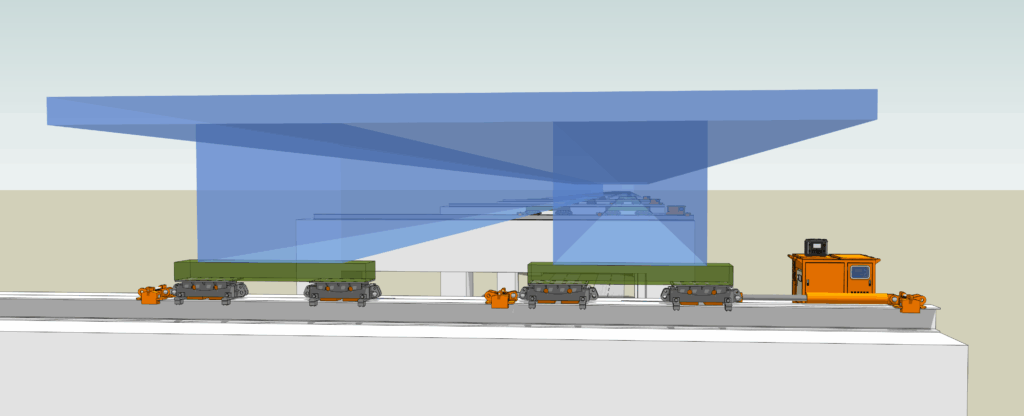

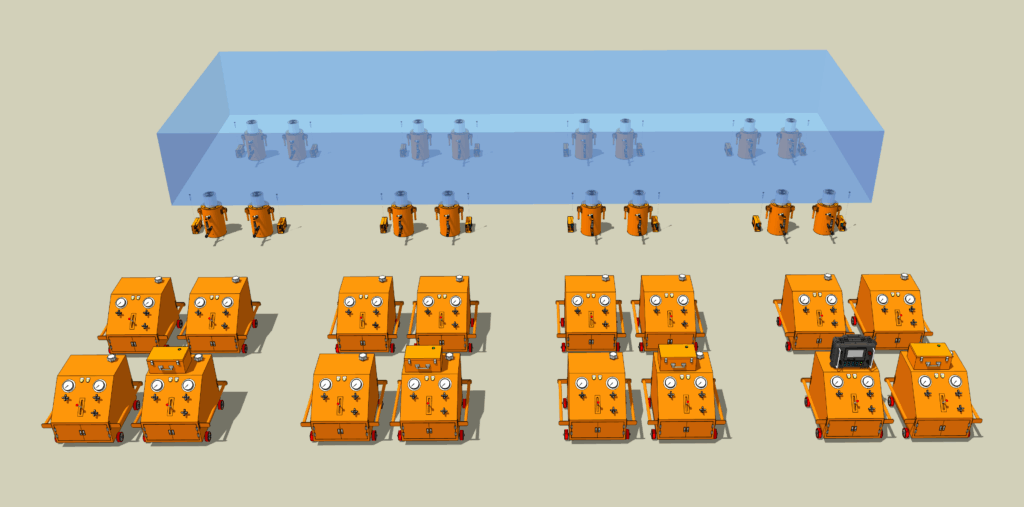

3径間 4支点同時ジャッキダウン

タッチパネルディスプレイに
すべてを表示

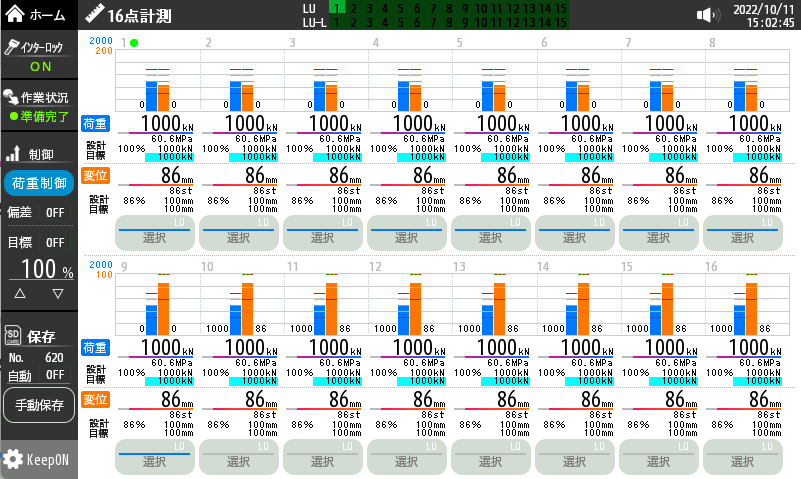

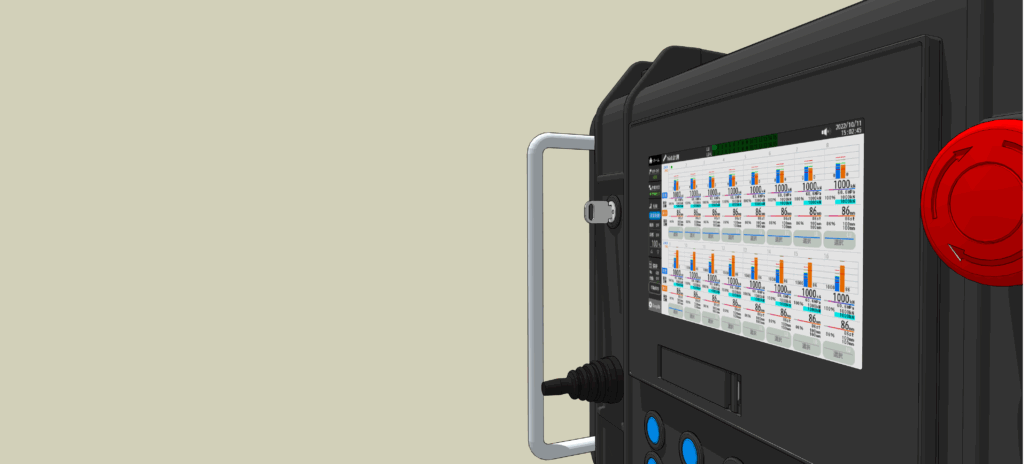

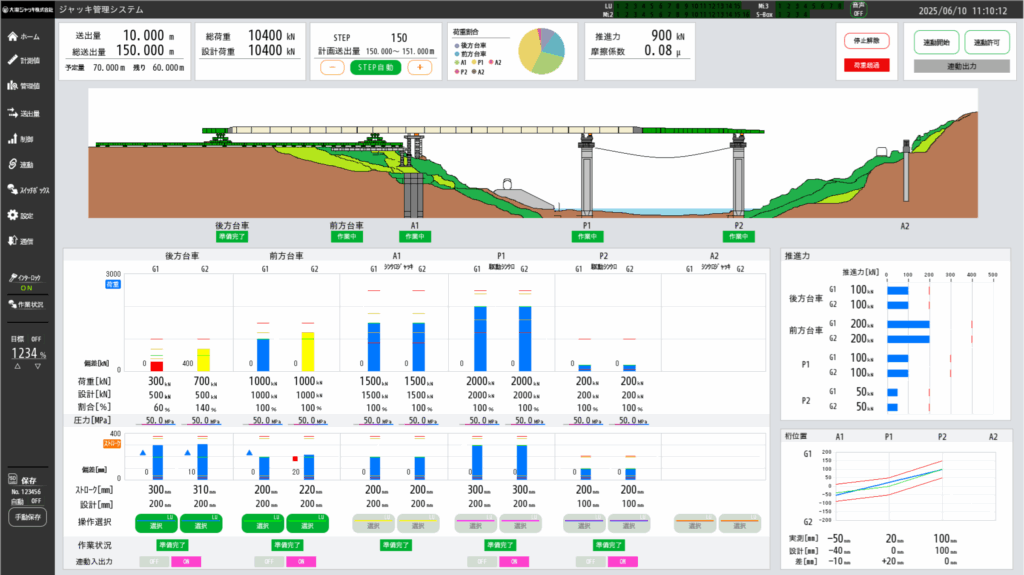

デジカジ史上、最も大きなディスプレイ。パソコン管理のジャッキシステムを一目で見れる形で表示することができました。16支点の荷重・変位、スイッチボックス、遠隔操作にデータ保存。どこでも、本格的なジャッキシステムを構築することができます。

ジャッキ荷重・変位を
数値・グラフ表示

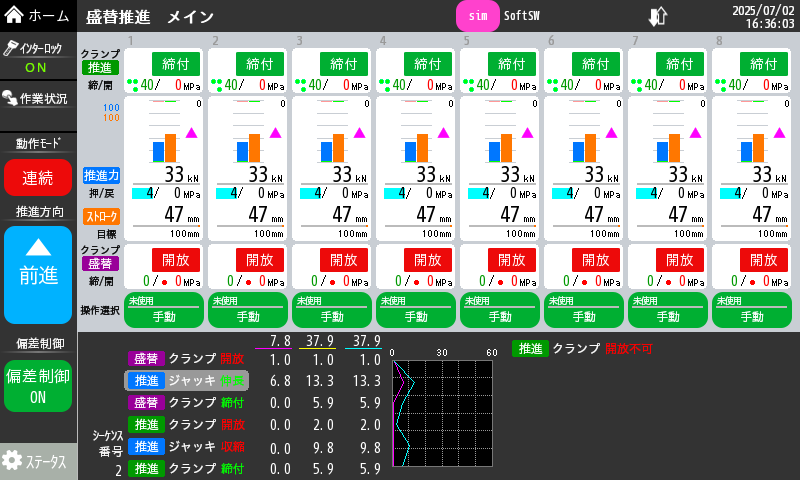

現場では迅速な状況判断が求められます。すべてが重要な情報の中、直感的に最適な正解にたどり着けるよう、レイアウト、数値のサイズや配色を考慮しました。数値だけでなく棒グラフにも管理値を表示。警告表示は背景色が変化し、何が原因で停止しているか明確に表示します。

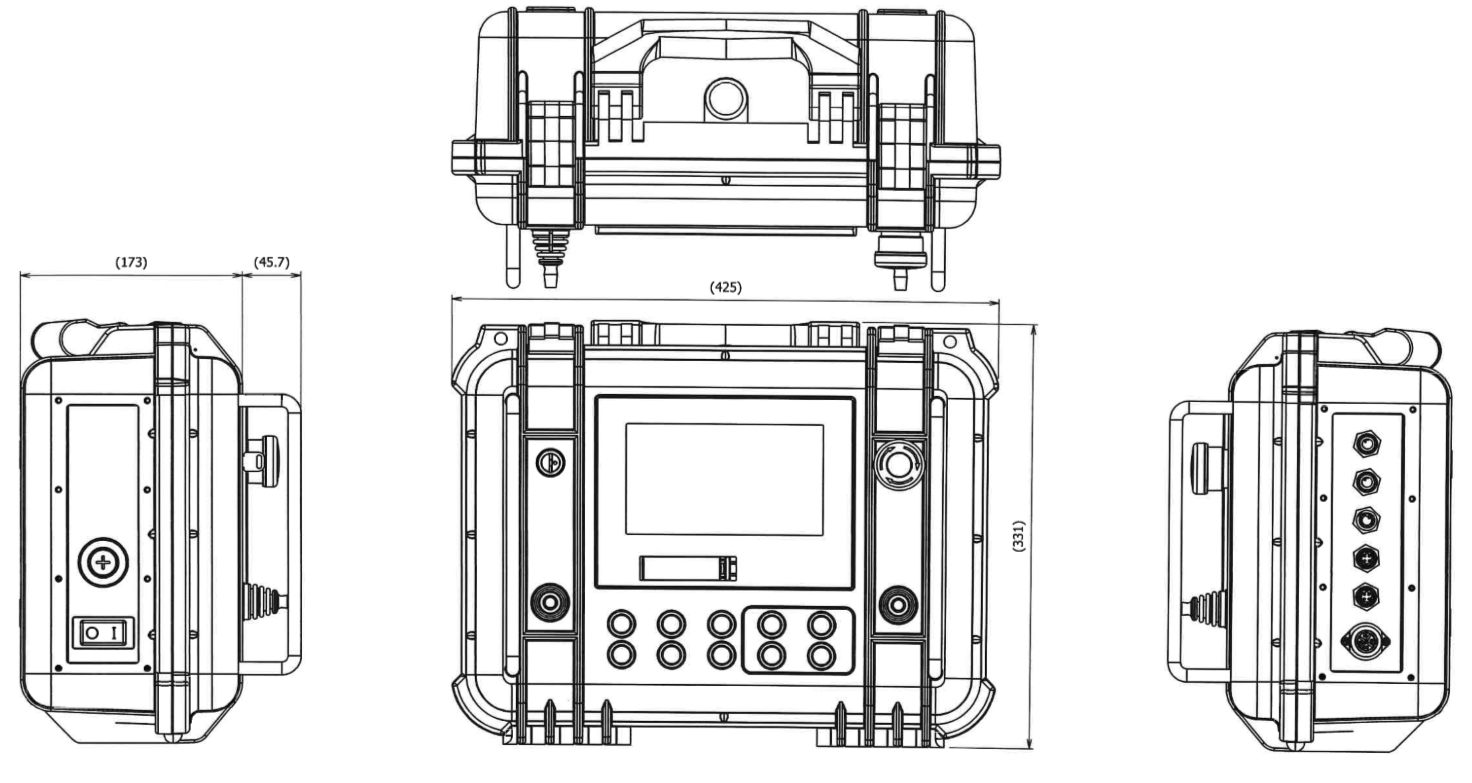

タフなボディー

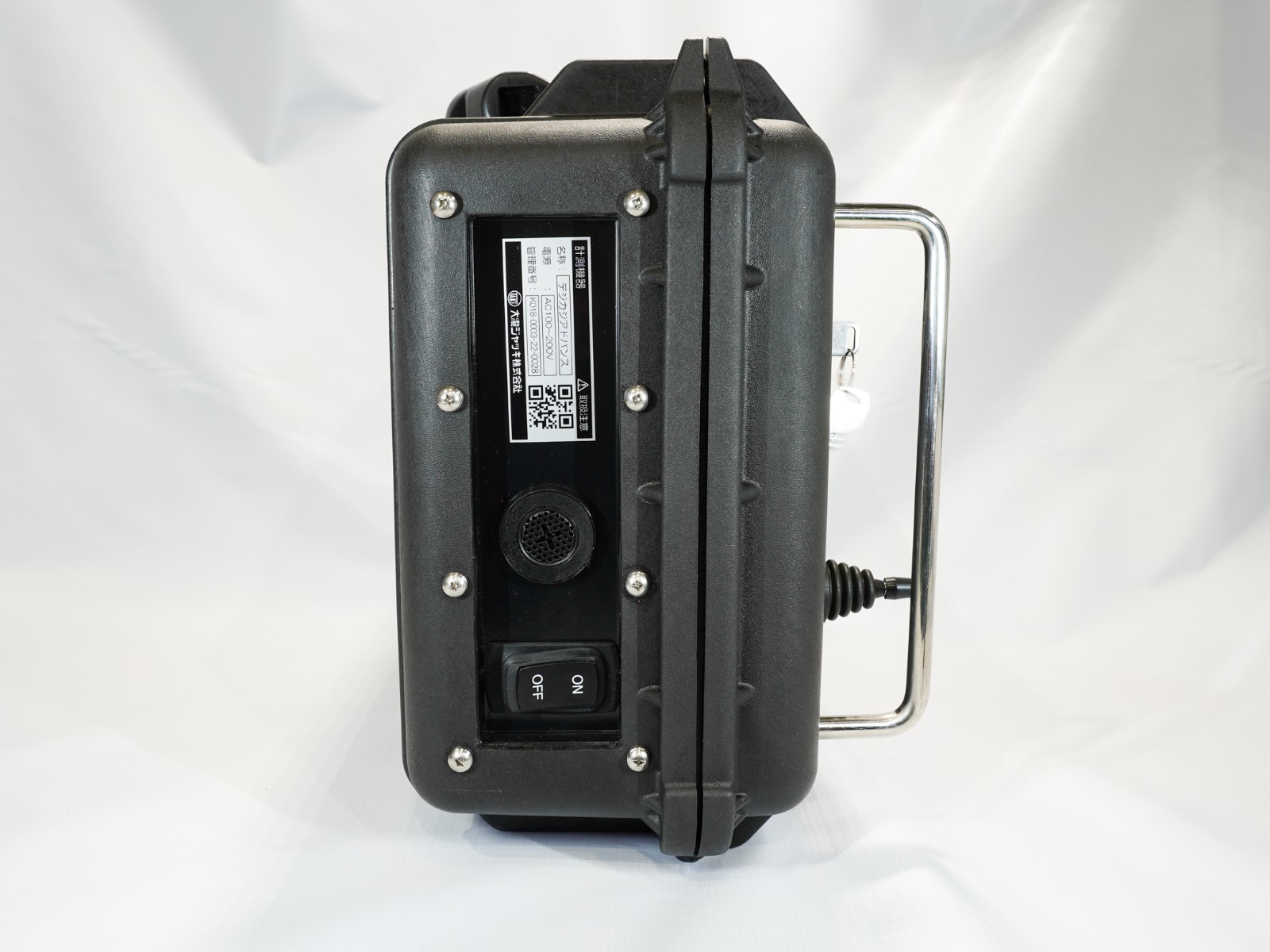

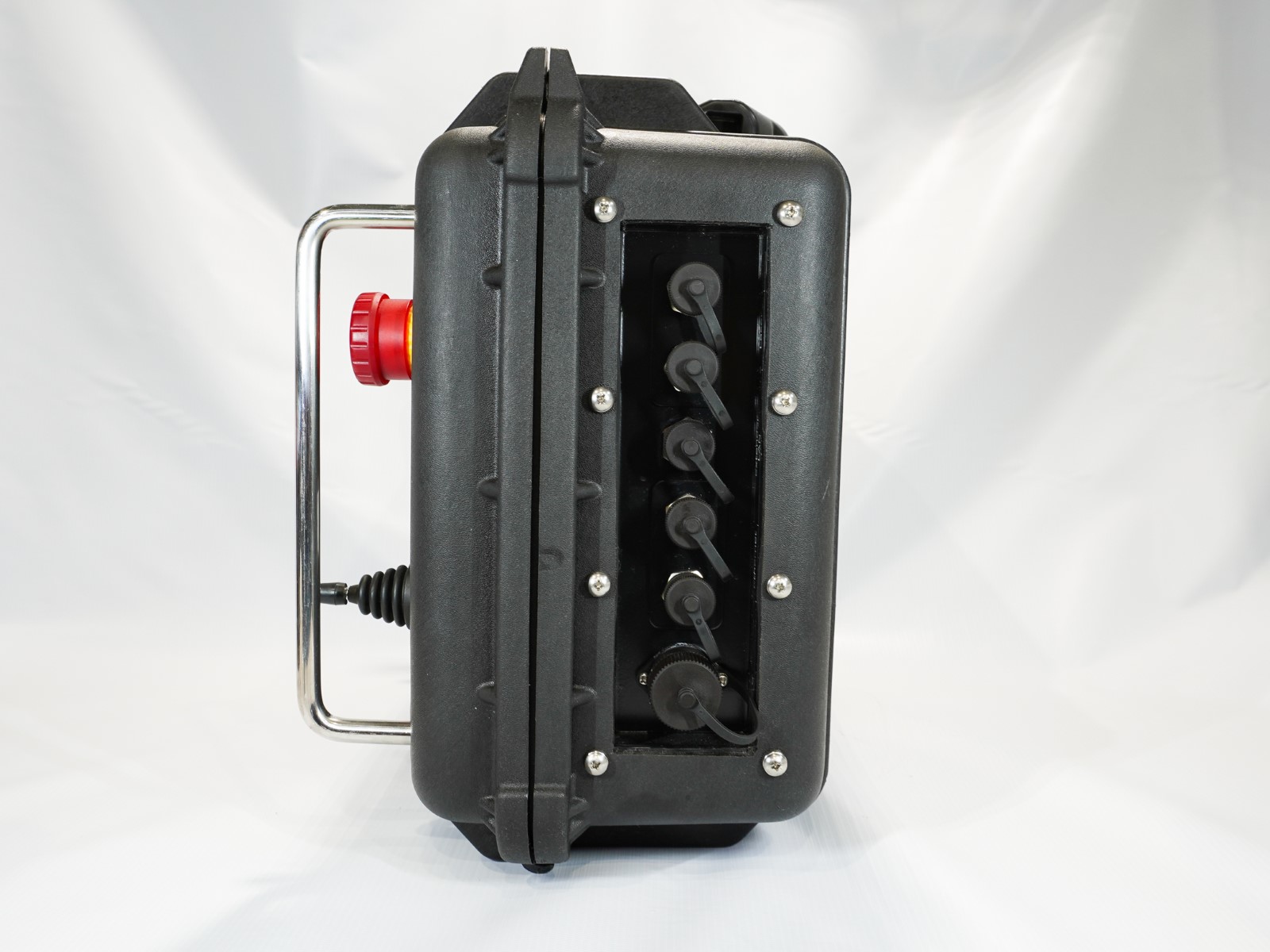

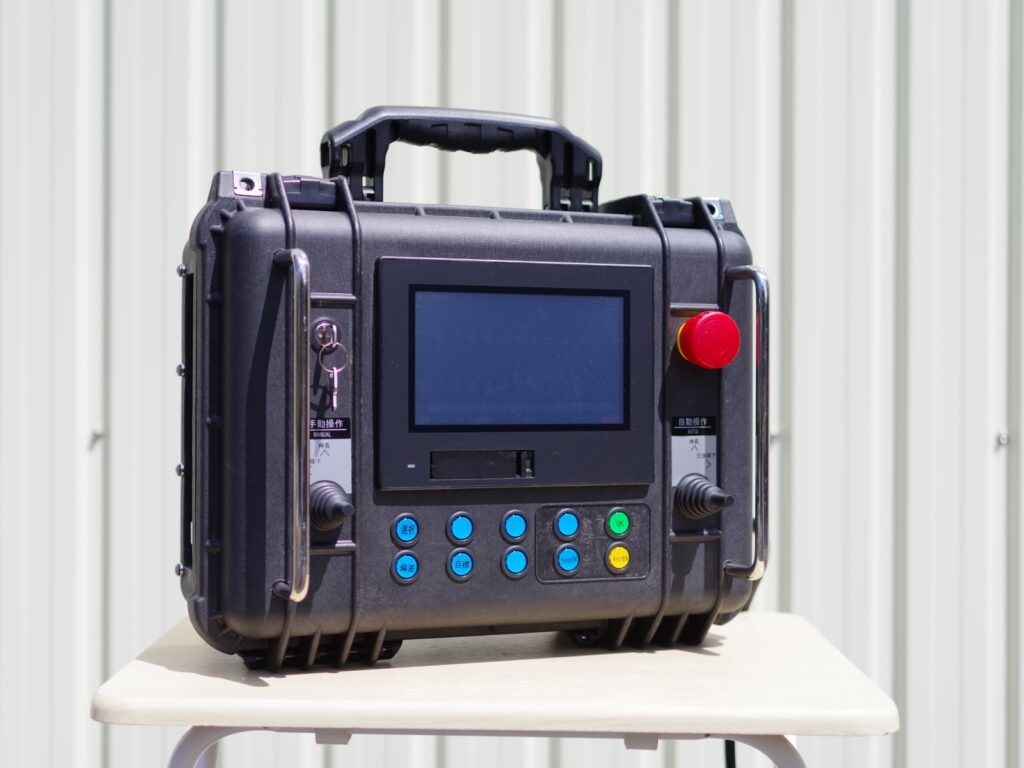

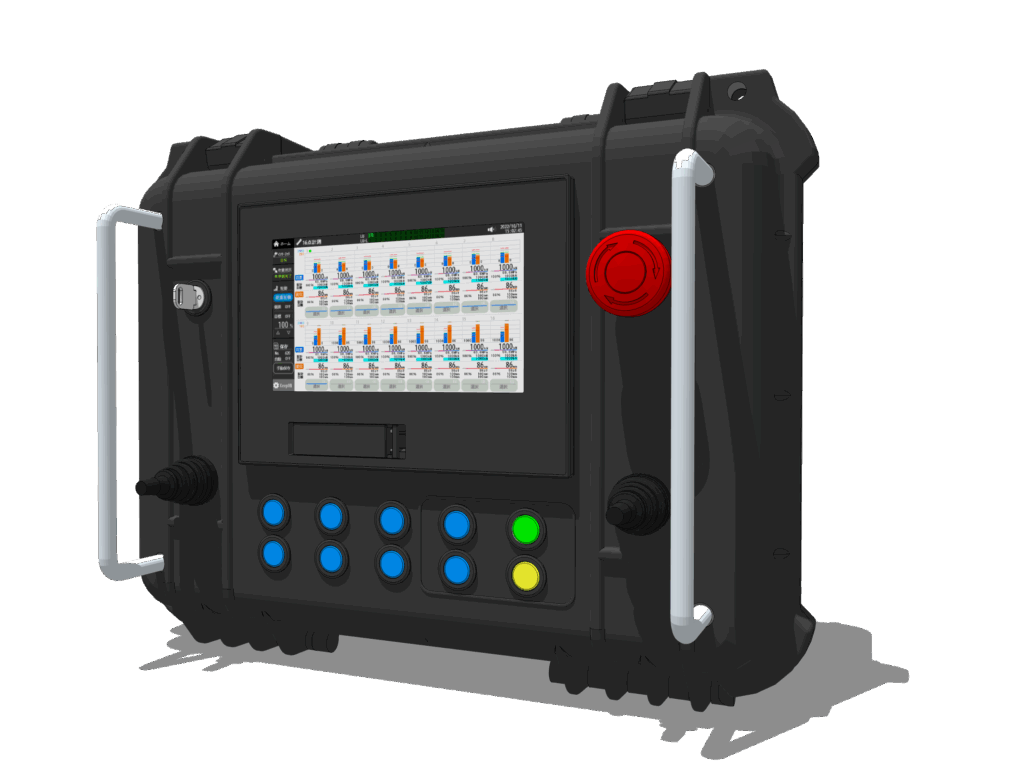

どんな現場にも対応できるように。筐体には、樹脂製ハードケースの代名詞でもある、Pelican Products(ペリカンプロダクツ)社のペリカンケースを使用しています。操作レバー、スイッチも防水・防塵の物を使用し、屋外使用を前提とし作りこみました。小雨程度のであればそのまま使用できます。

鍵を使った
インターロック

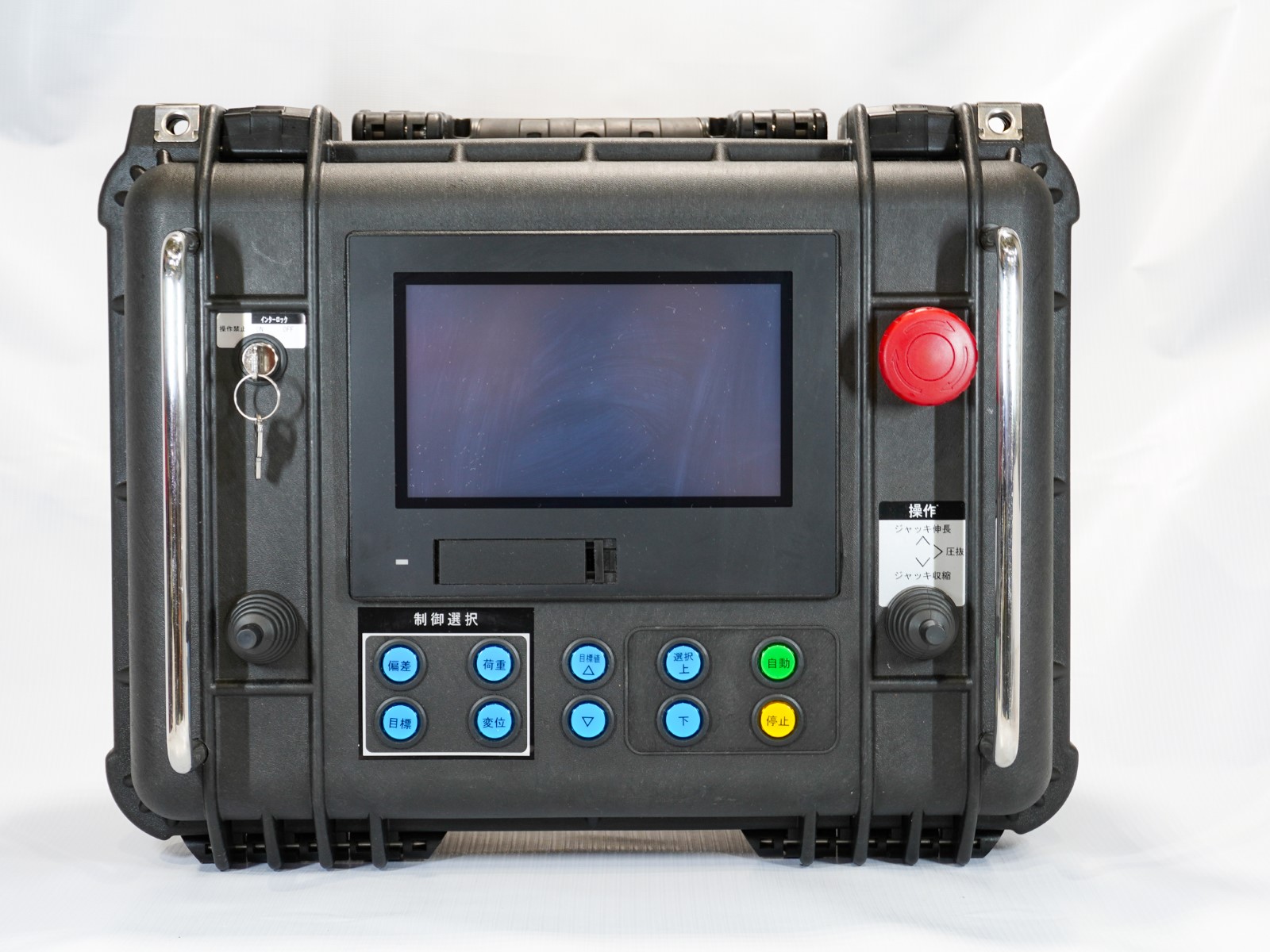

重要な操作は、タッチパネルではなく、機械的なキースイッチを使用します。キーを抜くことで、操作禁止することができるので、操作者を限定することができます。さらに、キーをひねることで、インターロックの操作を行えるようにしました。インターロックONであれば、計測値が停止値を超えている場合は操作できません。

変化の見える
トレンドグラフ

荷重・変位の時間変化はトレンドグラフで確認。8点グラフ表示に切替えることで、リアルタイムの数値・棒グラフ表示の下に、トレンドグラフを同時に表示できます。8点すべてのデータがグラフにプロットされ、時間軸の変更、過去のデータ参照も同じ画面で可能です。

音声による
確実なジャッキ操作案内

操作時や、管理値を超えた場合など、音声アナウンスを発声し、操作者に確実に情報を伝えます。音量調節の可能なスピーカーは、最大音量にすれば作業員全体の声掛け役として、最小音量で計測室での集中管理のサポートとして活躍します。計測値をリアルタイムに読み上げることも可能です。

イーサネットを使用した
省配線システム

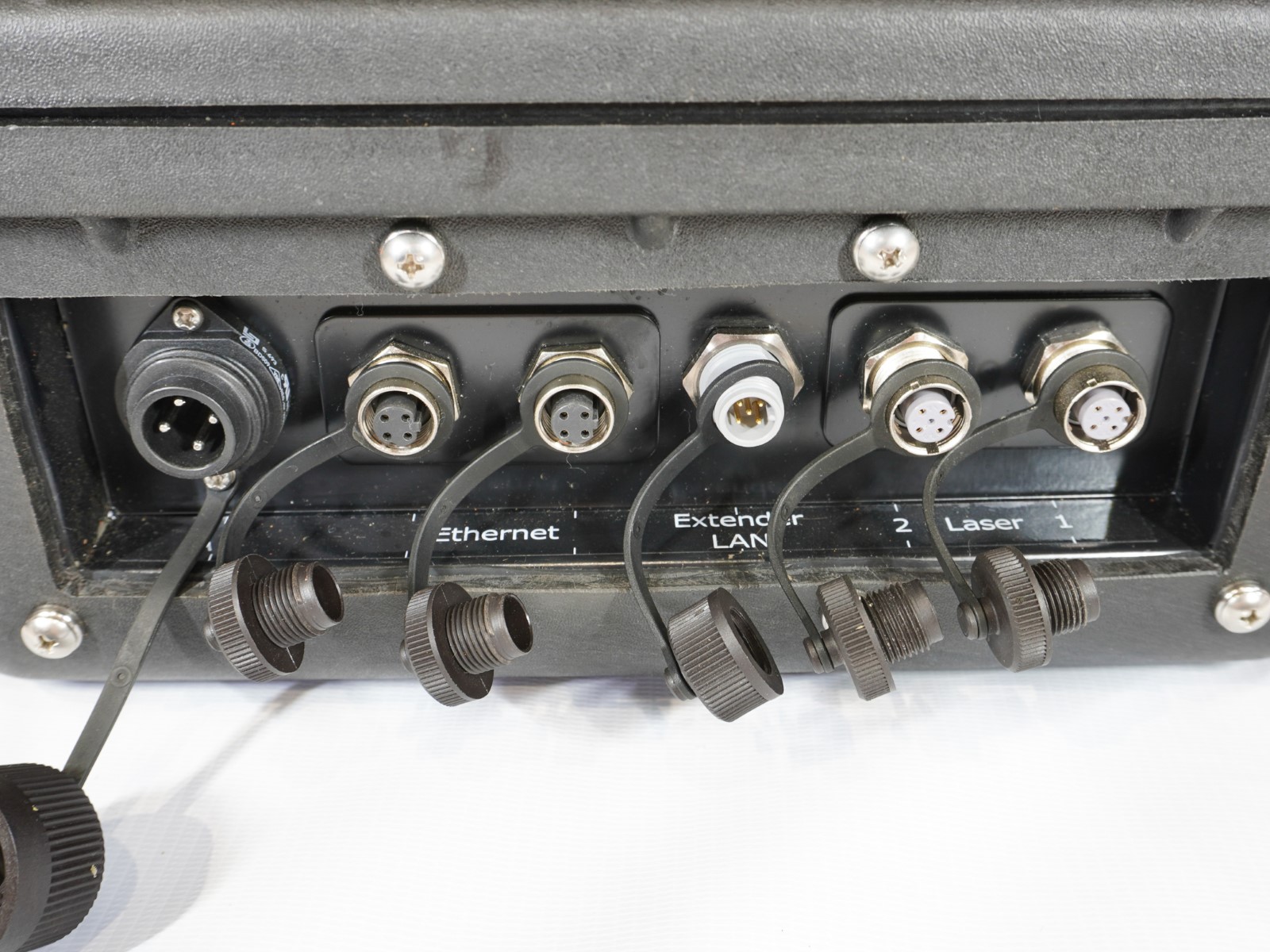

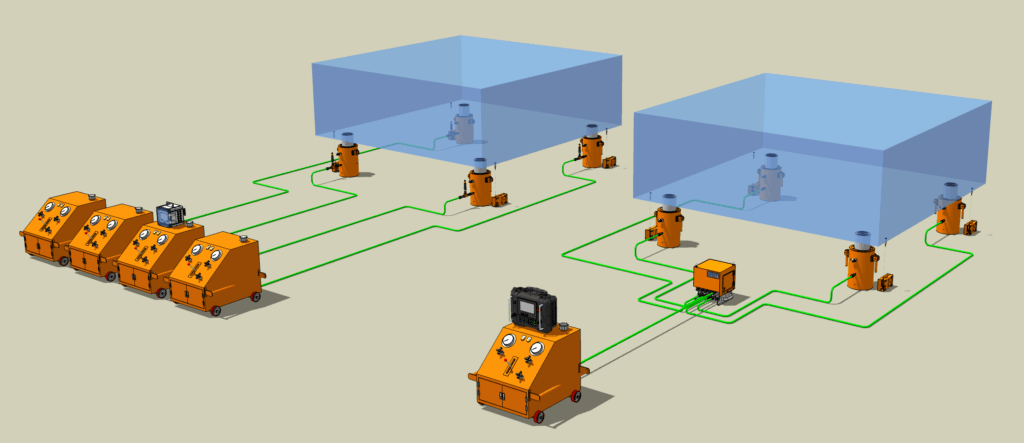

センサ、ポンプユニットはローカルユニットを経由して接続するので、橋梁工事の離れた脚間でも LAN ケーブル 1 本で通信可能です。Mi ユニットは、ローカルユニットを使用せず、LAN ケーブル接続で計測制御ができます。LANケーブルは、産業用のイーサネットケーブルを使用。防水・防塵のコネクタ接続は、接続のミスもなく確実な通信ができます。100mを超える長距離の通信には、エクステンダポートを使用することで、1kmの通信も可能となります。

現場を想定した
自動制御操作

偏差を最小に抑える偏差制御。設計値に到達したら停止する目標制御。荷重・変位どちらの値をもとに制御をするか選択する荷重/変位制御選択。ジャッキ操作に必要なテクニックをボタンで選択、レバーで操作できます。すべての操作に計測値の停止値を設けることができるので、安心して操作することができます。

プロのテクニック
KeepON

ジャッキ操作は、ストロークがバラバラの状態を保ったまま、重量物を上げ下げしたい時があります。その状態で初期値をとればいいのですが、そうするとストロークがわからなくなってしまいます。そんな時は、KeepONを使用して変位ゼロをしてください。変位は、変位値(KeepONした値)と、ストローク値の二つを表示し、変位量をもとに自動制御が行われます。
