ワイヤークランプ装置

特徴

仕様・資料

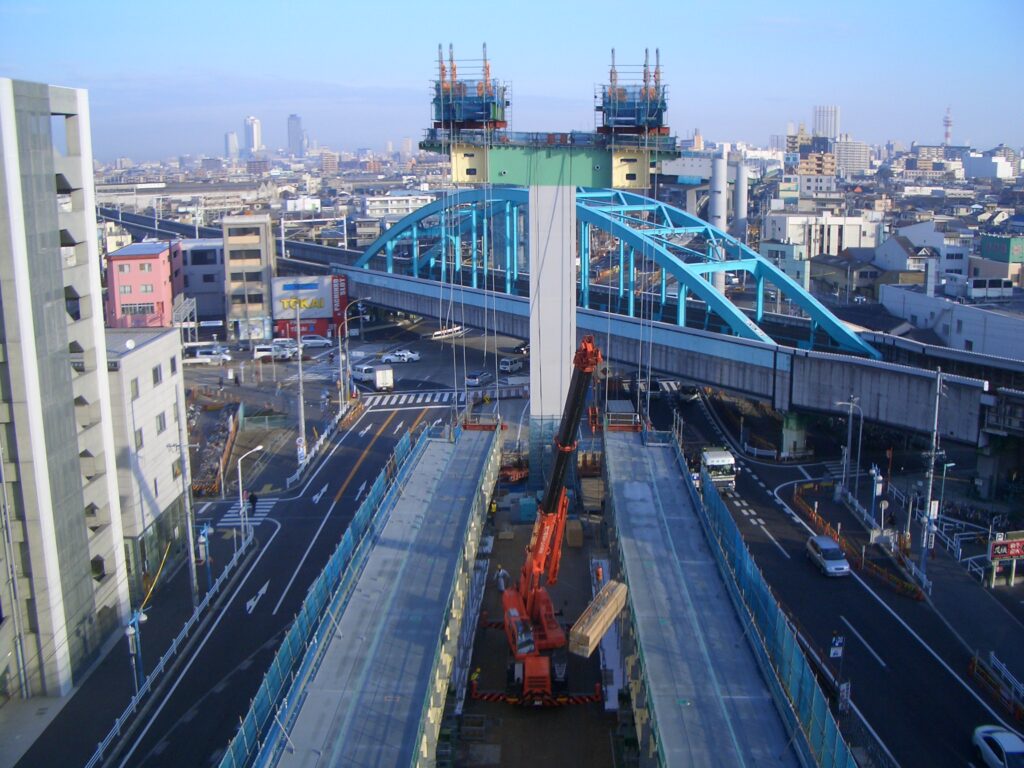

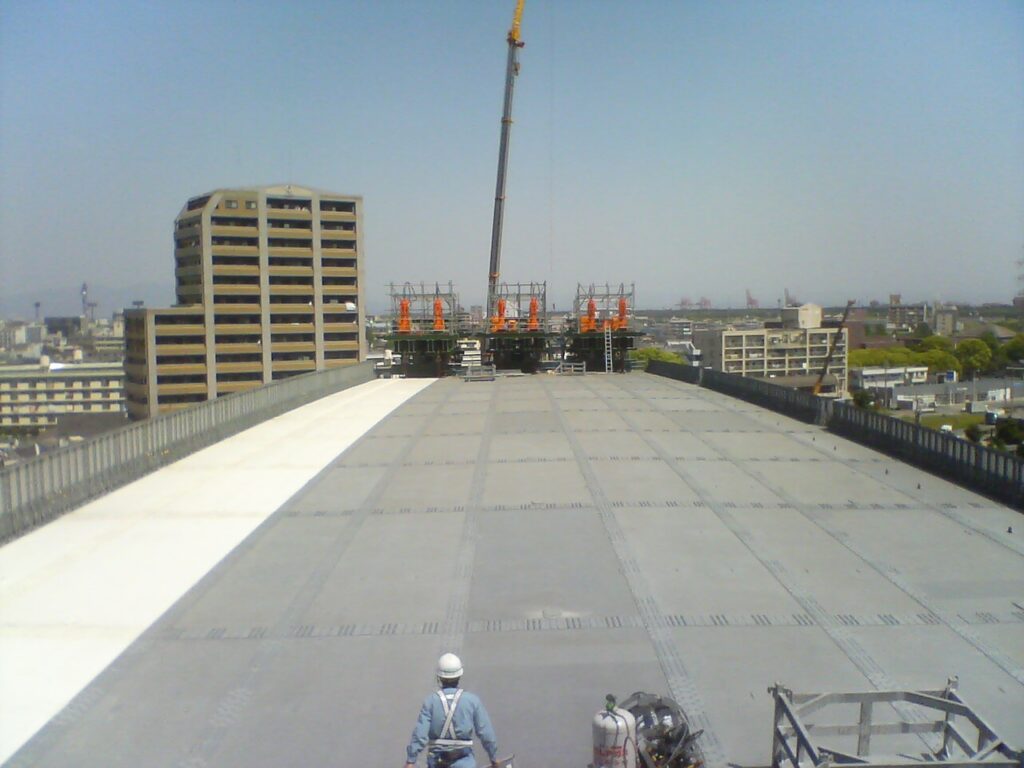

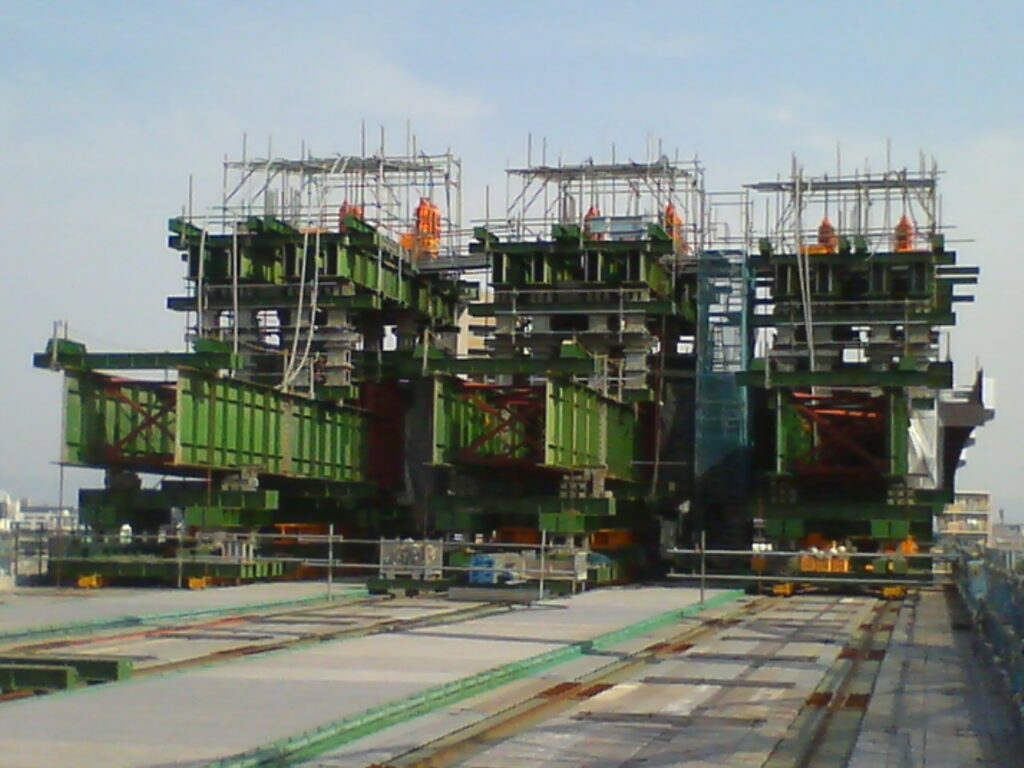

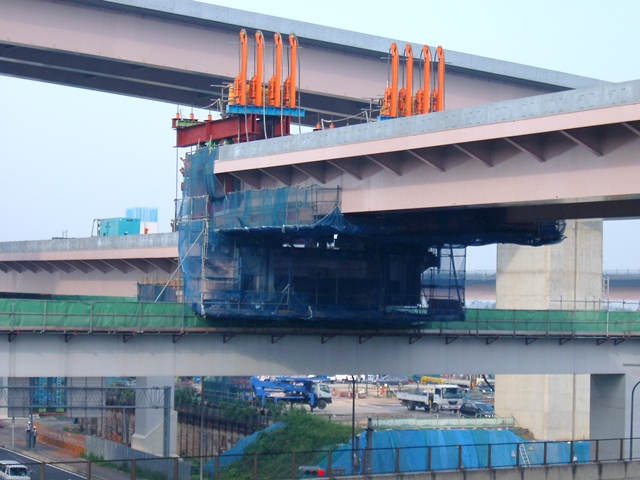

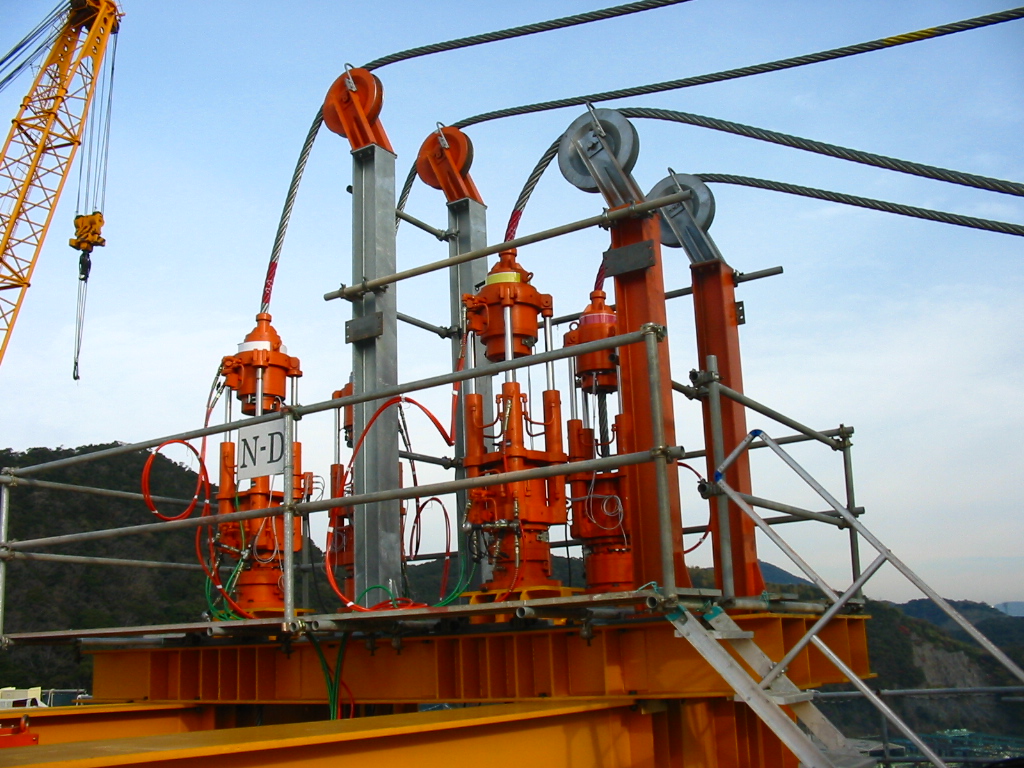

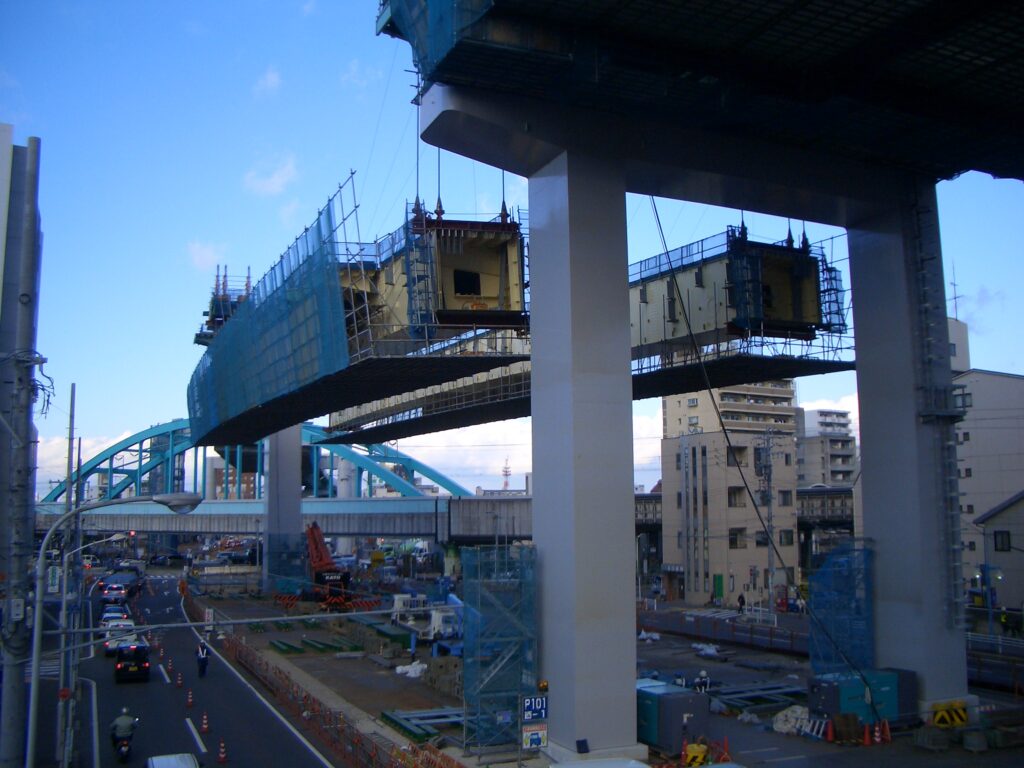

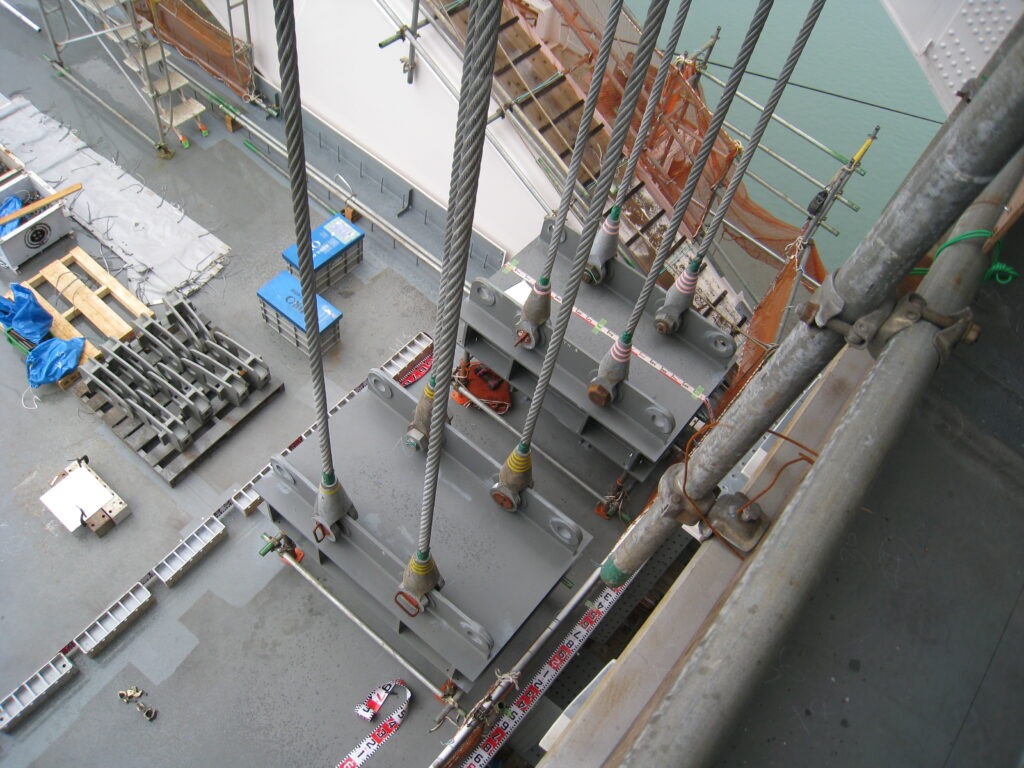

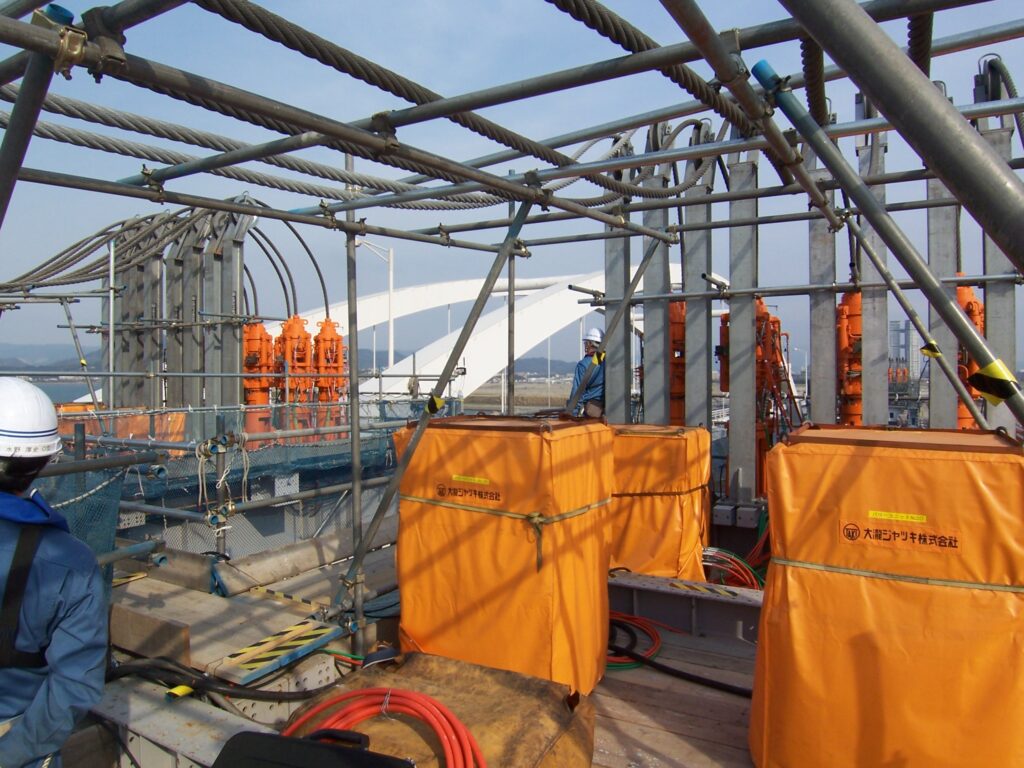

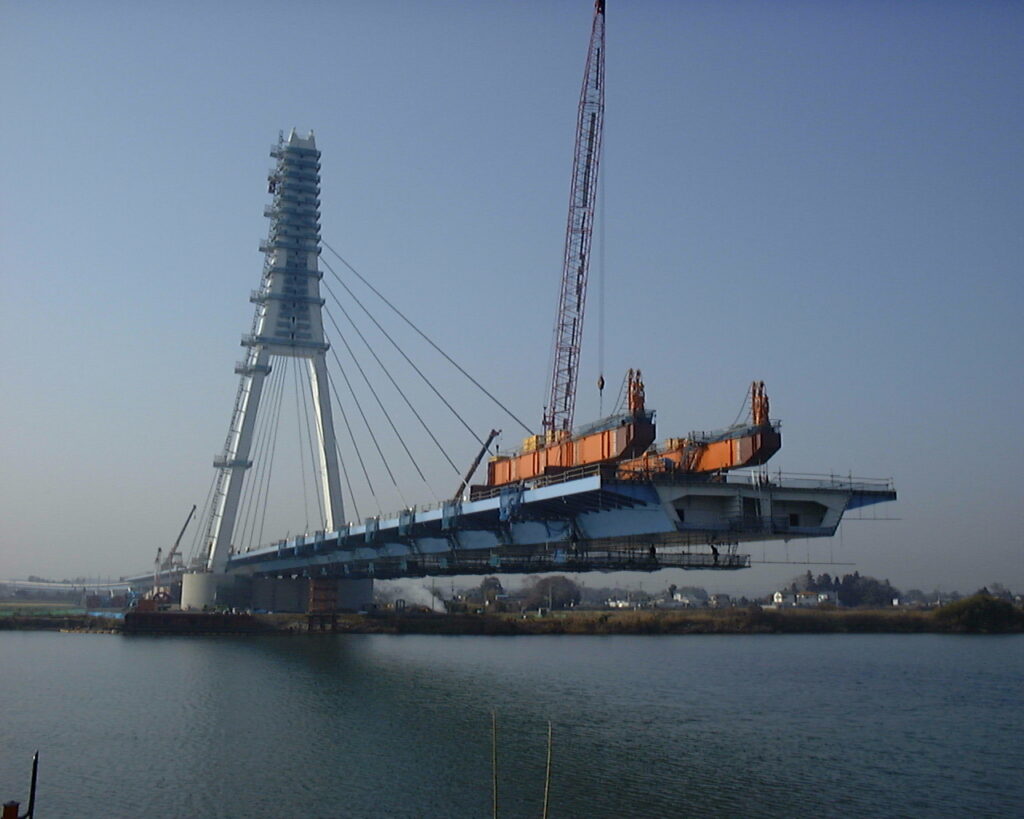

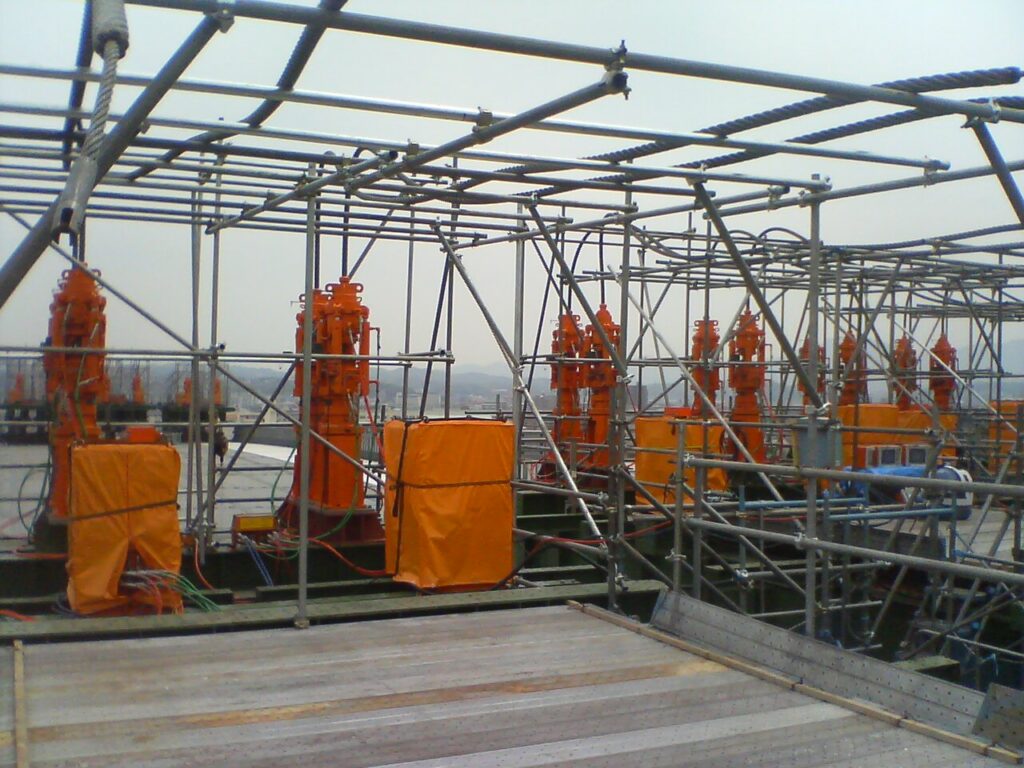

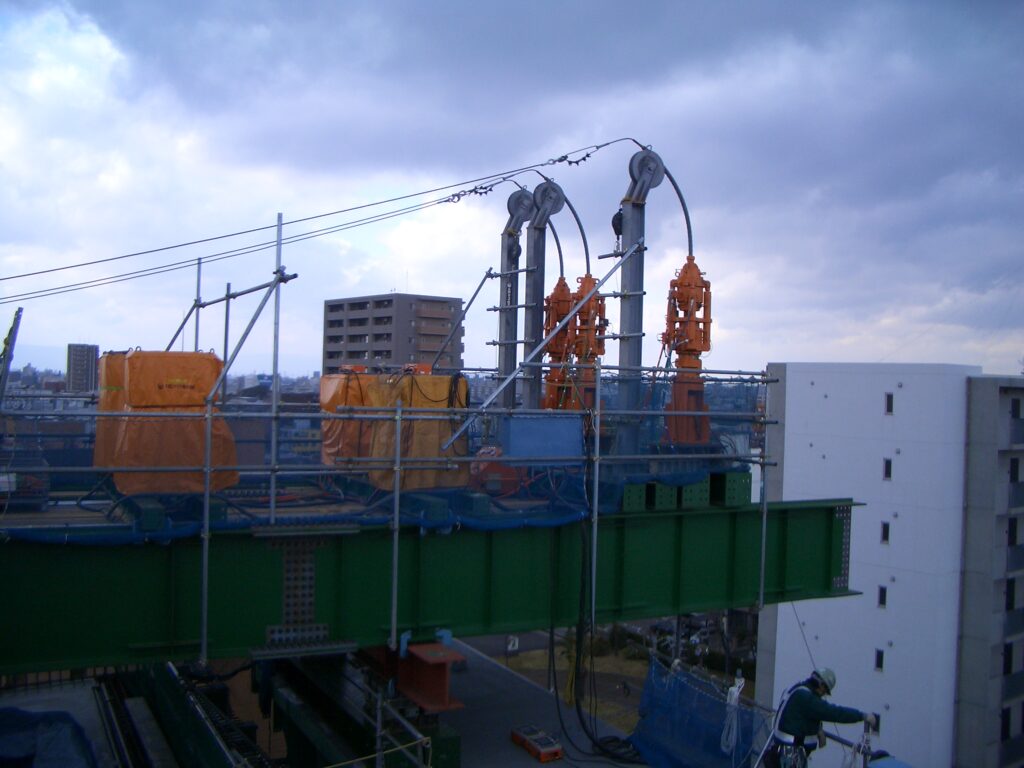

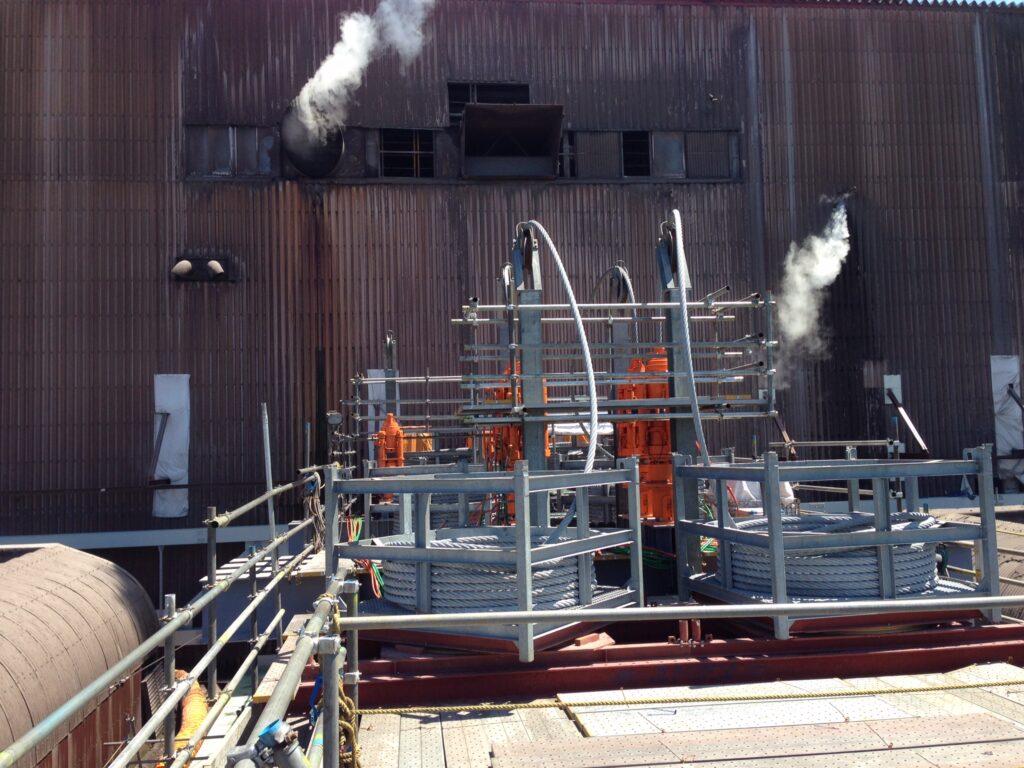

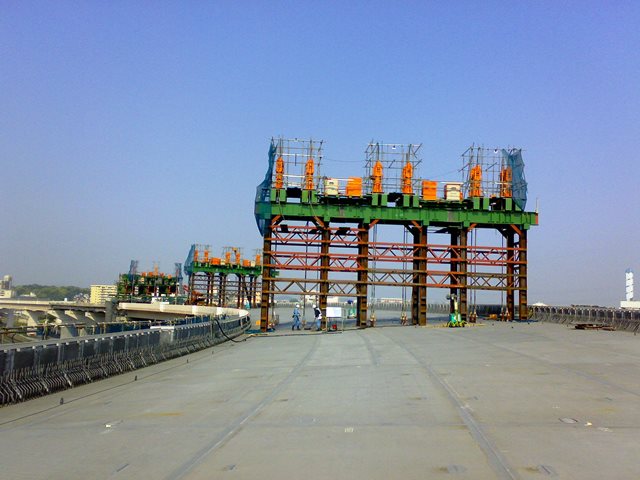

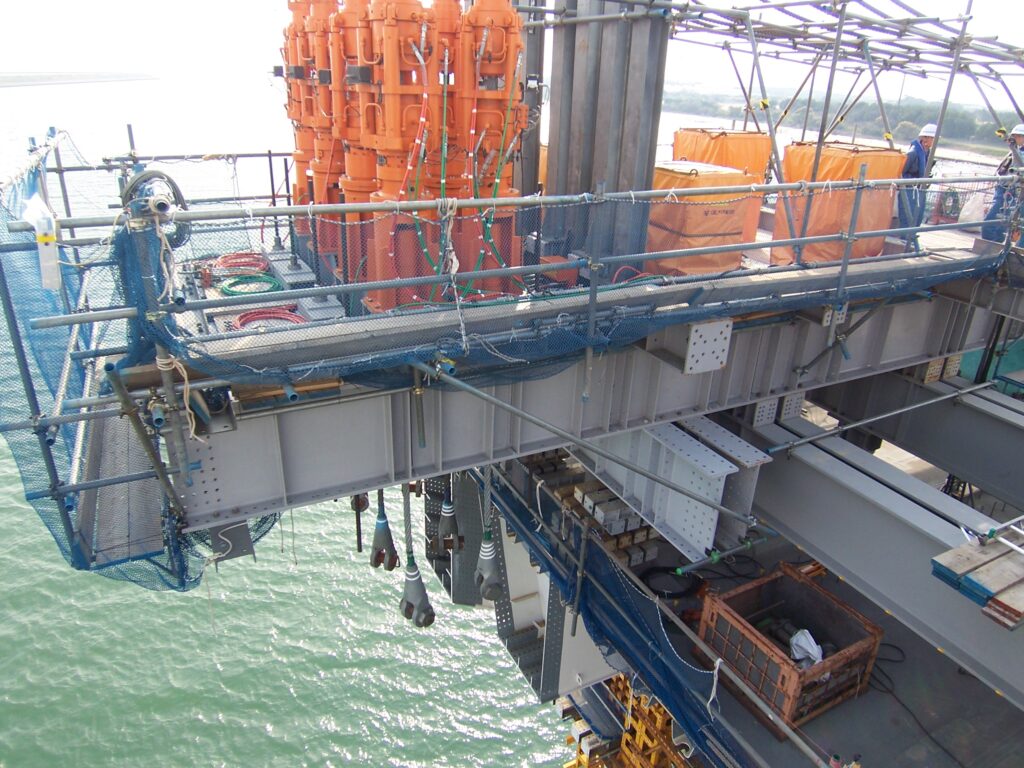

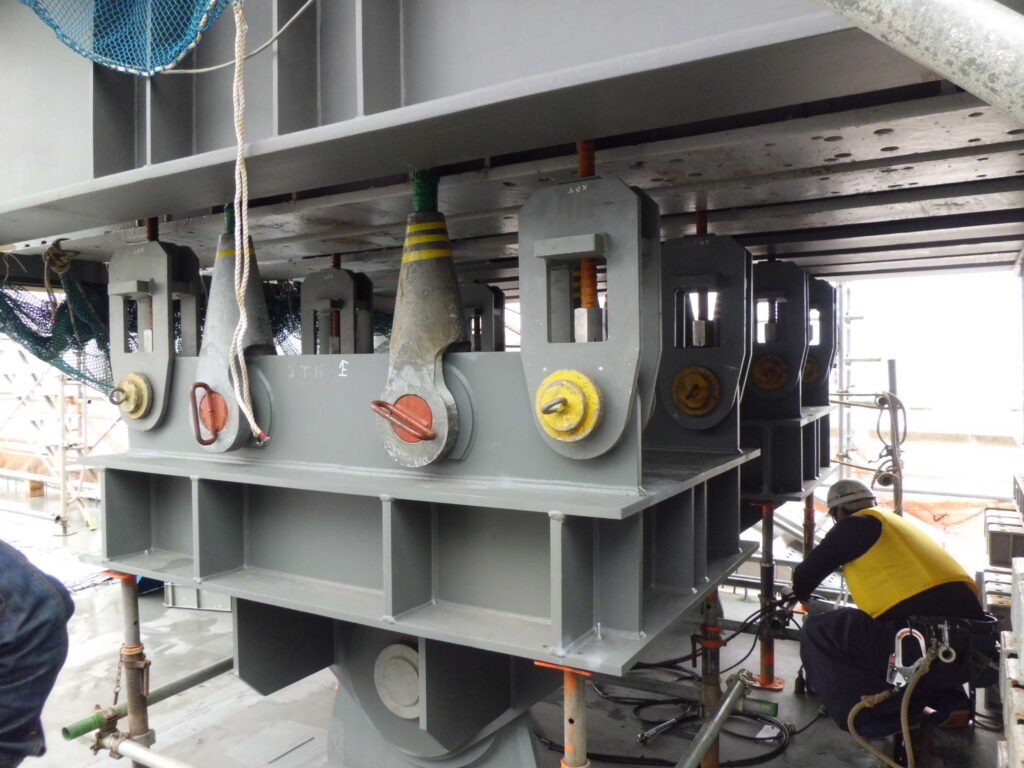

使用例

コンパクトでありながら、能力1000KN

(吊上げ、吊下げ時は724kN)

ワイヤークランプ装置PATは、独自の油圧機構によってワイヤーロープを直接クランプすることによりワイヤーロープを吊材として使用し、従来のロッド式装置に比べはるかに優れた性能を有したジャッキ式吊上装置です。

鉛直ジャッキストロークを500mm有しています。

上下クランプの掴み替えと鉛直ジャッキの伸縮により、ワイヤーをアップ・ダウンします。
標準ジャッキアップサイクルタイム 96sec/450mm
標準ジャッキダウンサイクルタイム 113sec/450mm

吊材に鋼棒でなく、ワイヤーロープを使用する点がポイントです。

フレキシブルであるので、吊点位置が多少異なっても対応が可能です。ワイヤーをガイドすることによって、多少の角度が付いても、対応が可能です。張力によってワイヤー自体が適度に伸縮するため、張力管理が容易に出来ます。台船からの水切りにおいては、波による影響を最小限に抑えられます。余分は巻き取りにて容易に処理が可能です。

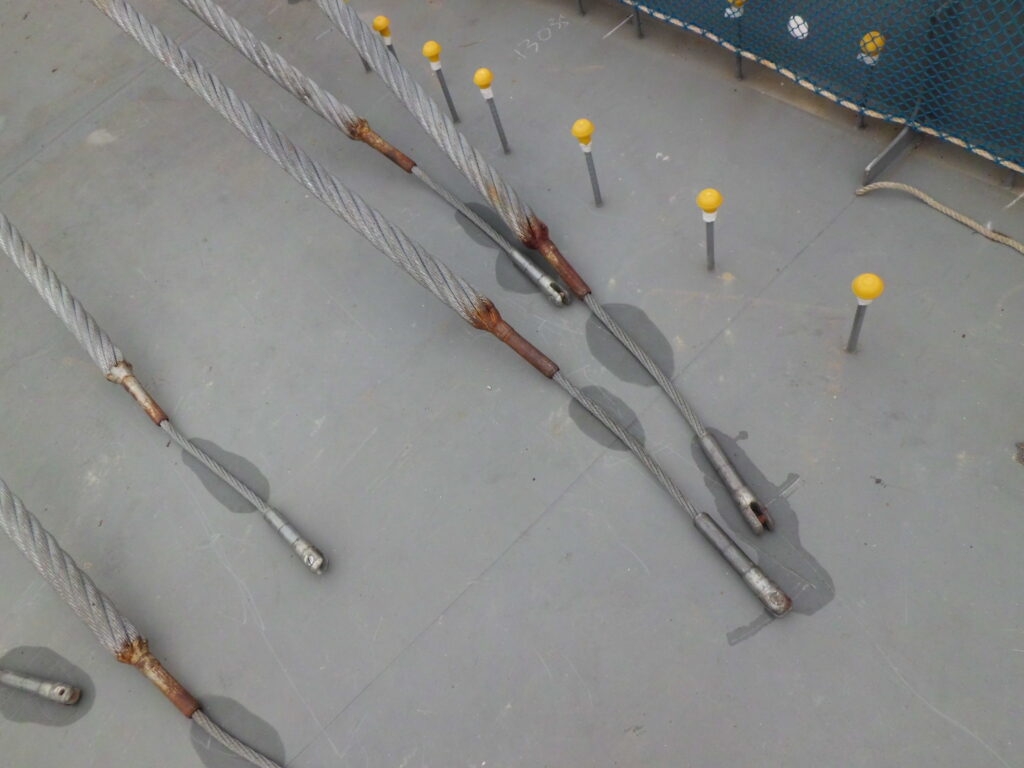

JIS規格品のワイヤーロープを使用します。 φ56mm

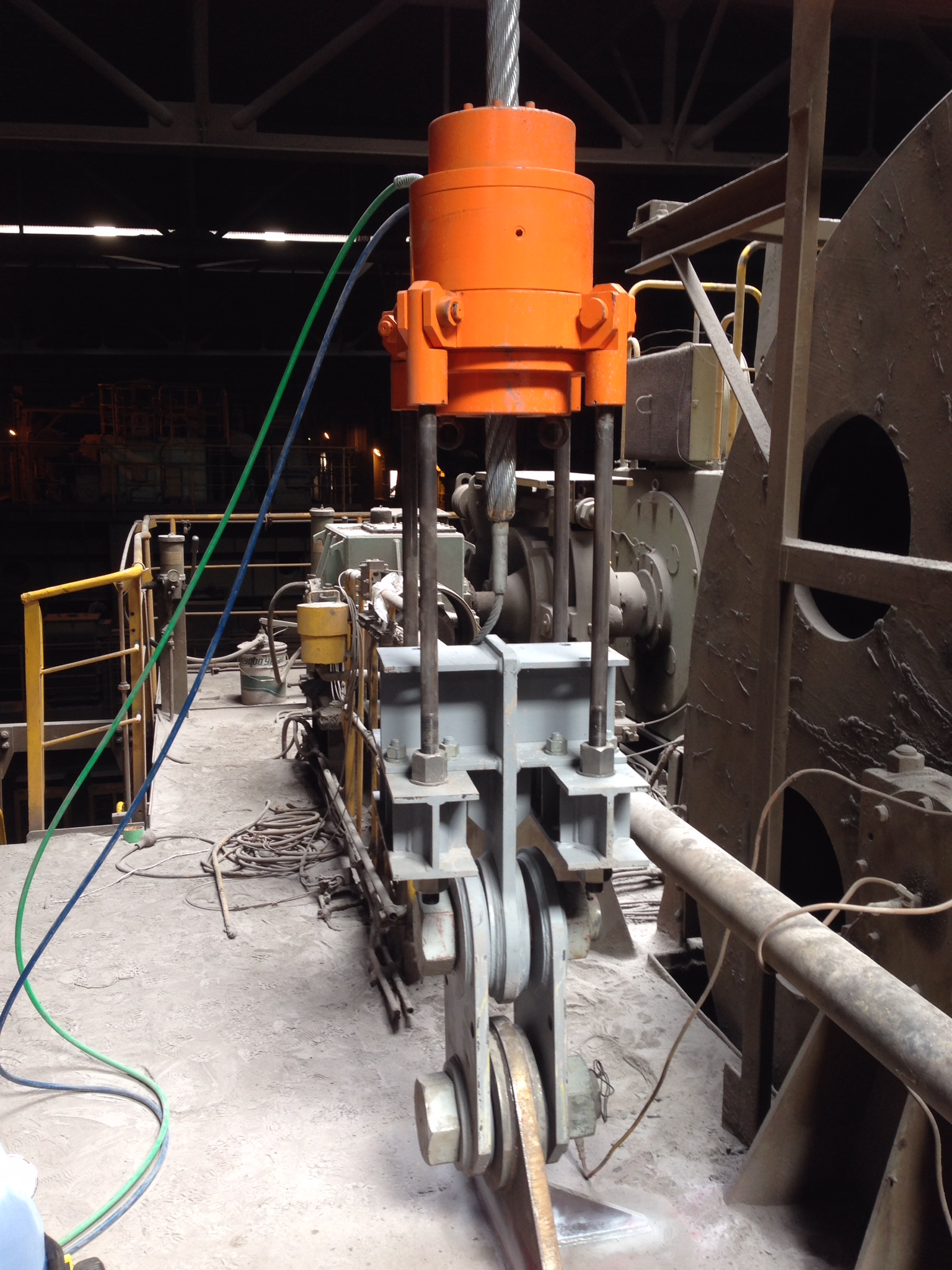

油圧特殊機構によって、ワイヤー本体を直接クランプします。

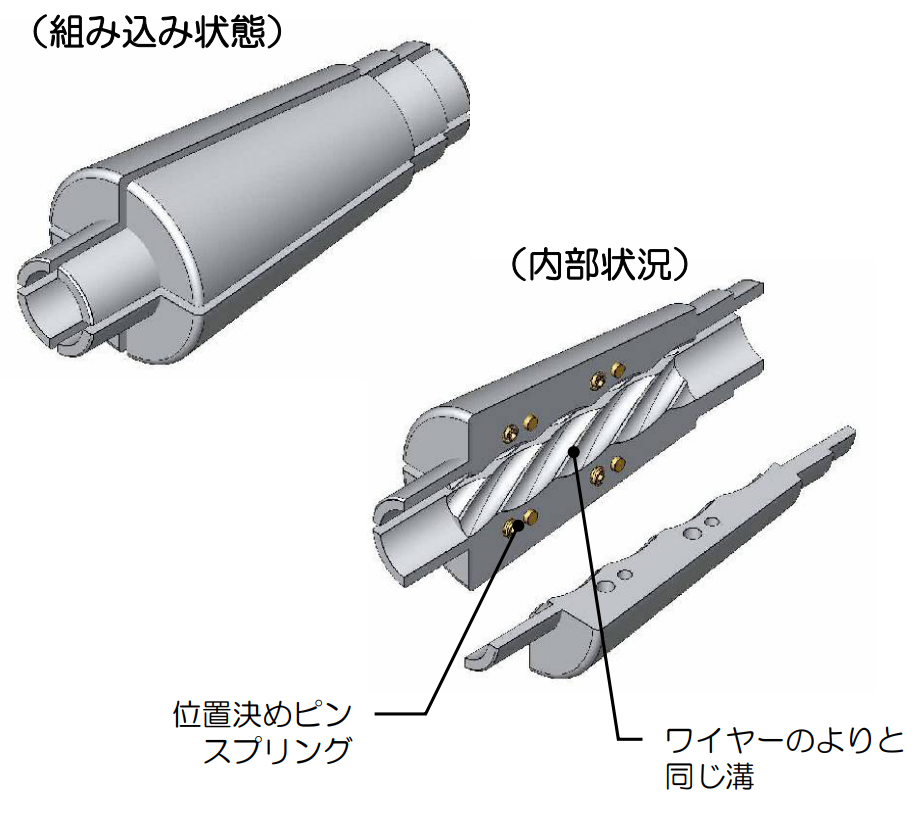

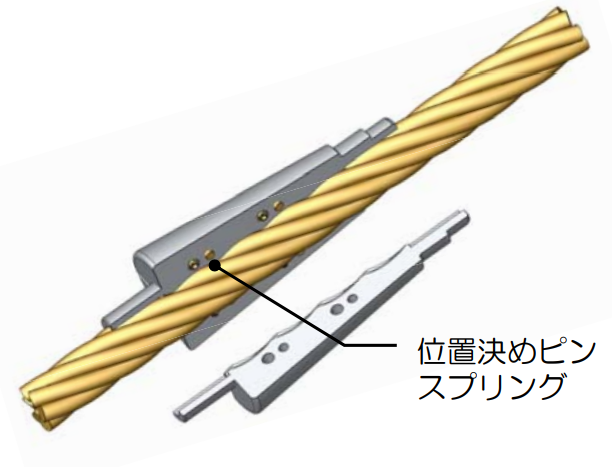

ワイヤーコレットを油圧にて締め上げる構造で、クランプ力はワイヤー破断荷重以上を確保します。もし、配管を破損しても、安全油圧機構により本体部分は油圧を保持し、クランプ力は確保されます。万が一、油圧力がゼロになっても、クサビ構造と摩擦力により、クランプ力は確保されます。1000回の繰り返し試験によって、耐久性を実証しています。

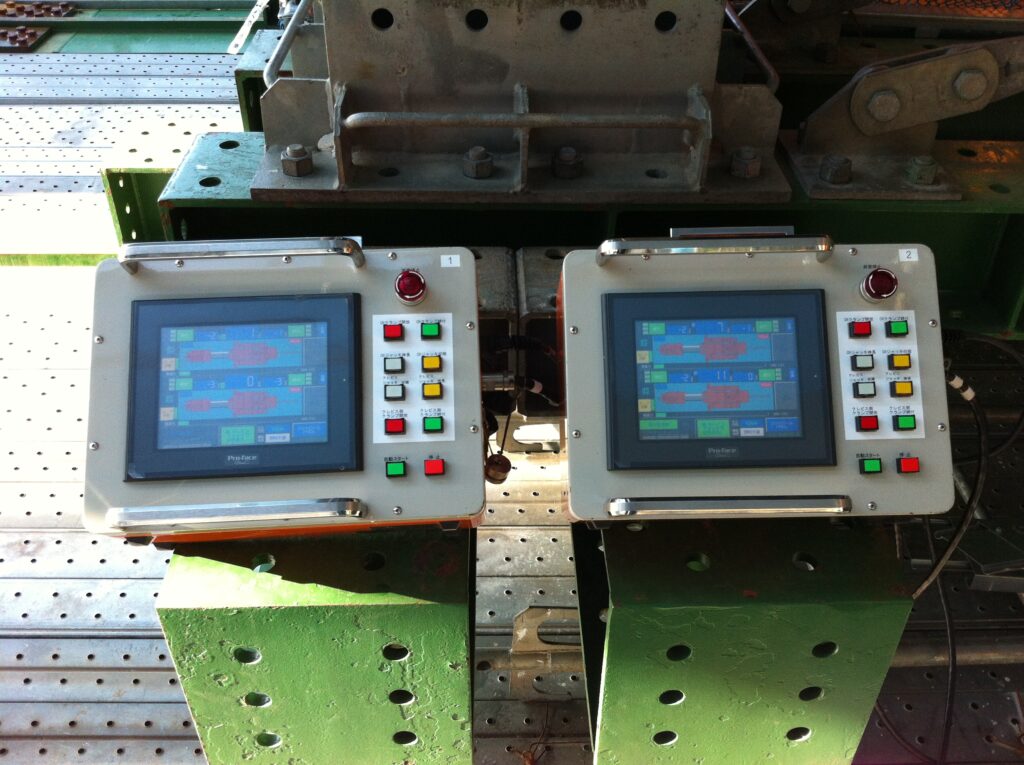

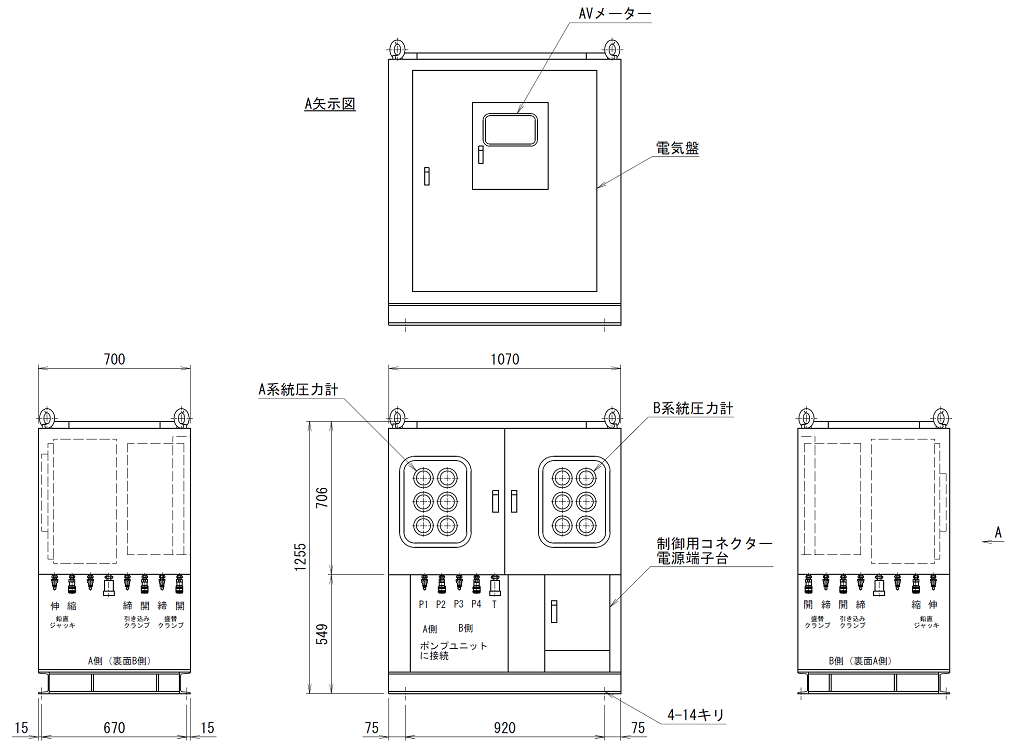

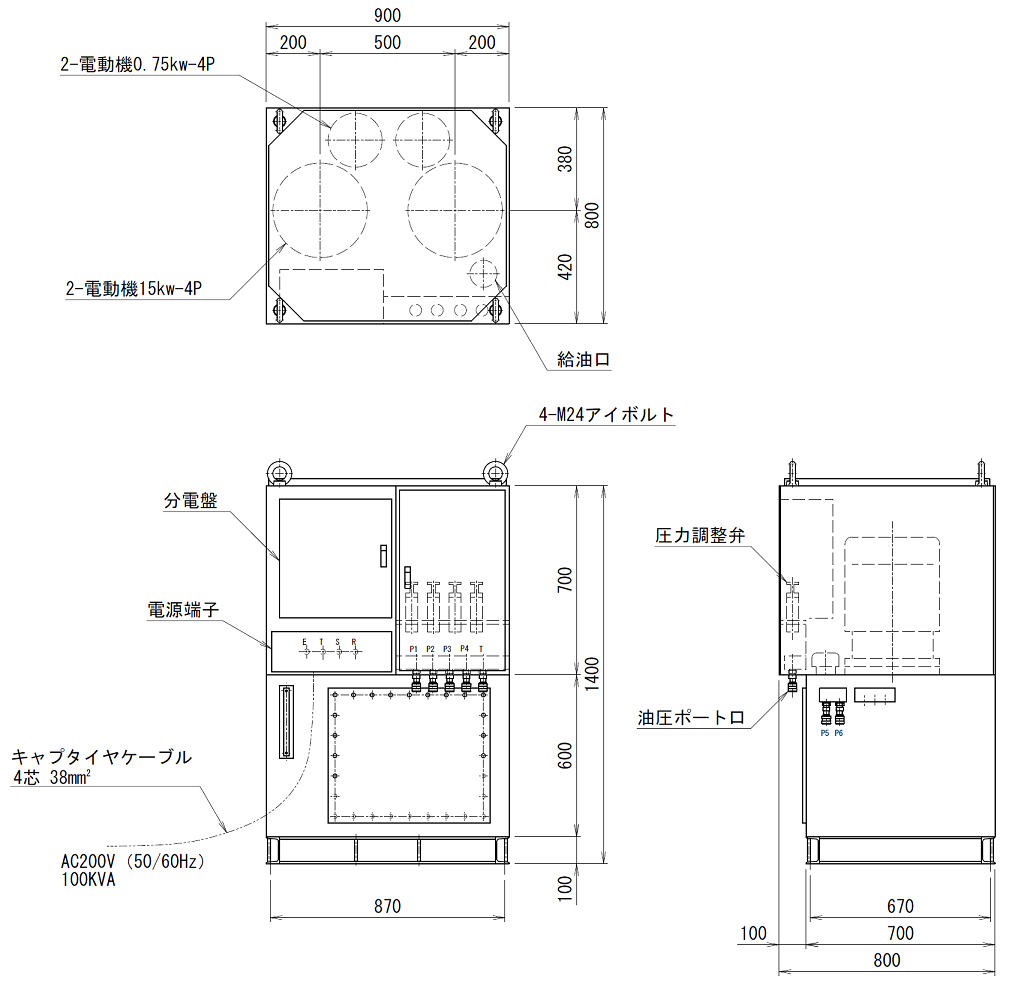

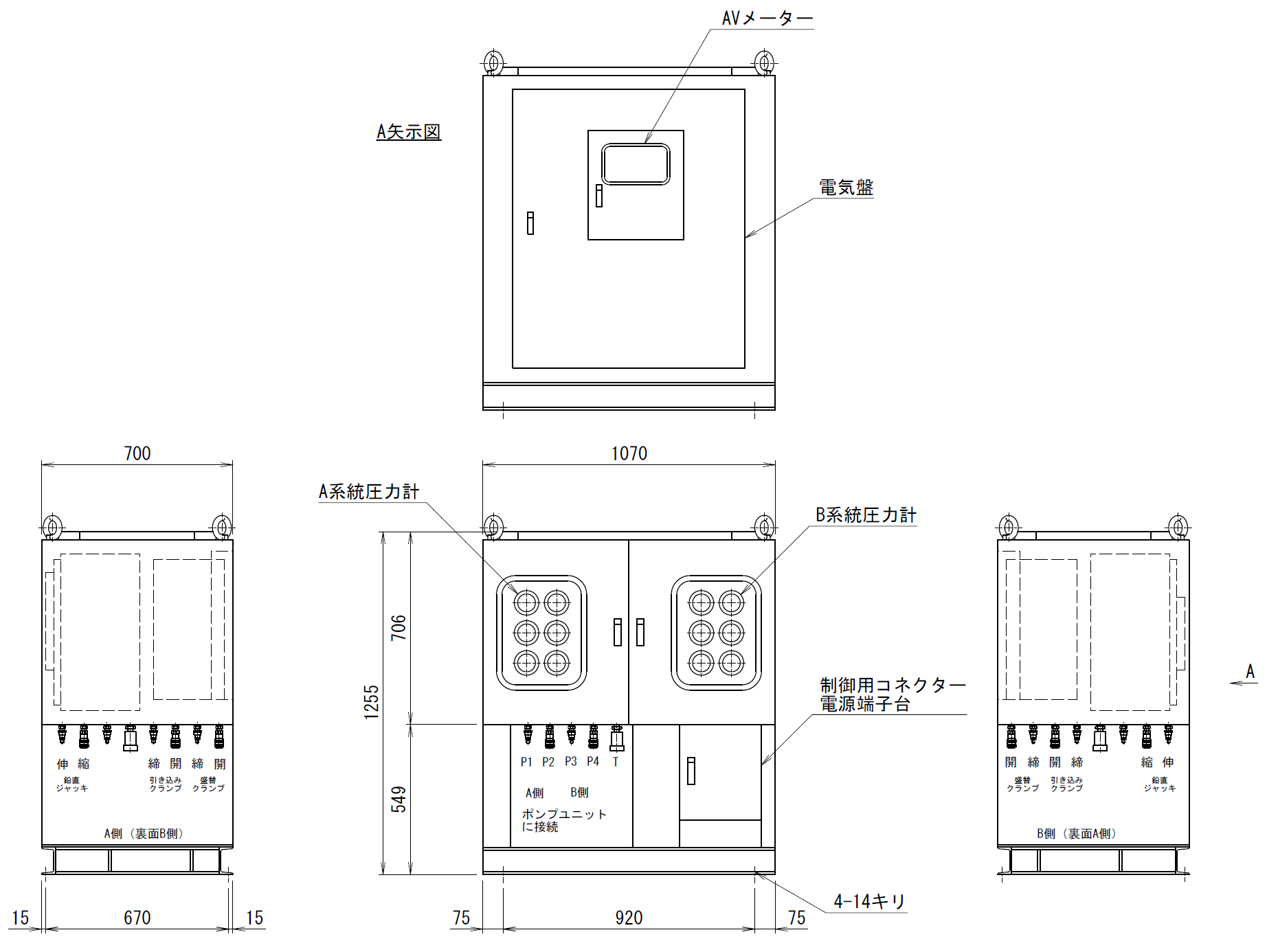

専用操作盤によって運転操作をおこないます。

インターロック

コンピューターによって、上下両方のクランプの同時開放は出来ません。
上下両クランプ締付時は、ワイヤー保護のためジャッキの動作が出来ません。

モニタリング項目

ワイヤー張力（油圧ロードセル）ジャッキ荷重（油圧力）ジャッキストローク変位
クランプ締付圧力監視
クランプ締付状況監視
重量物変位量（オプション）

運転モード

ステップモード：インターロック条件で動作可能な１動作を、スイッチの1プッシュによっておこないます。
サイクルモード：上昇・下降のいずれかのシーケンス動作を、スイッチの１プッシュによって自動的に繰り返します。
インターロック解除モード：準備作業などで両方のクランプを開放する必要があるときのみ、キースイッチによって設定可能です。このモードの際は常時、警告表示と操作意思確認モードとなります。

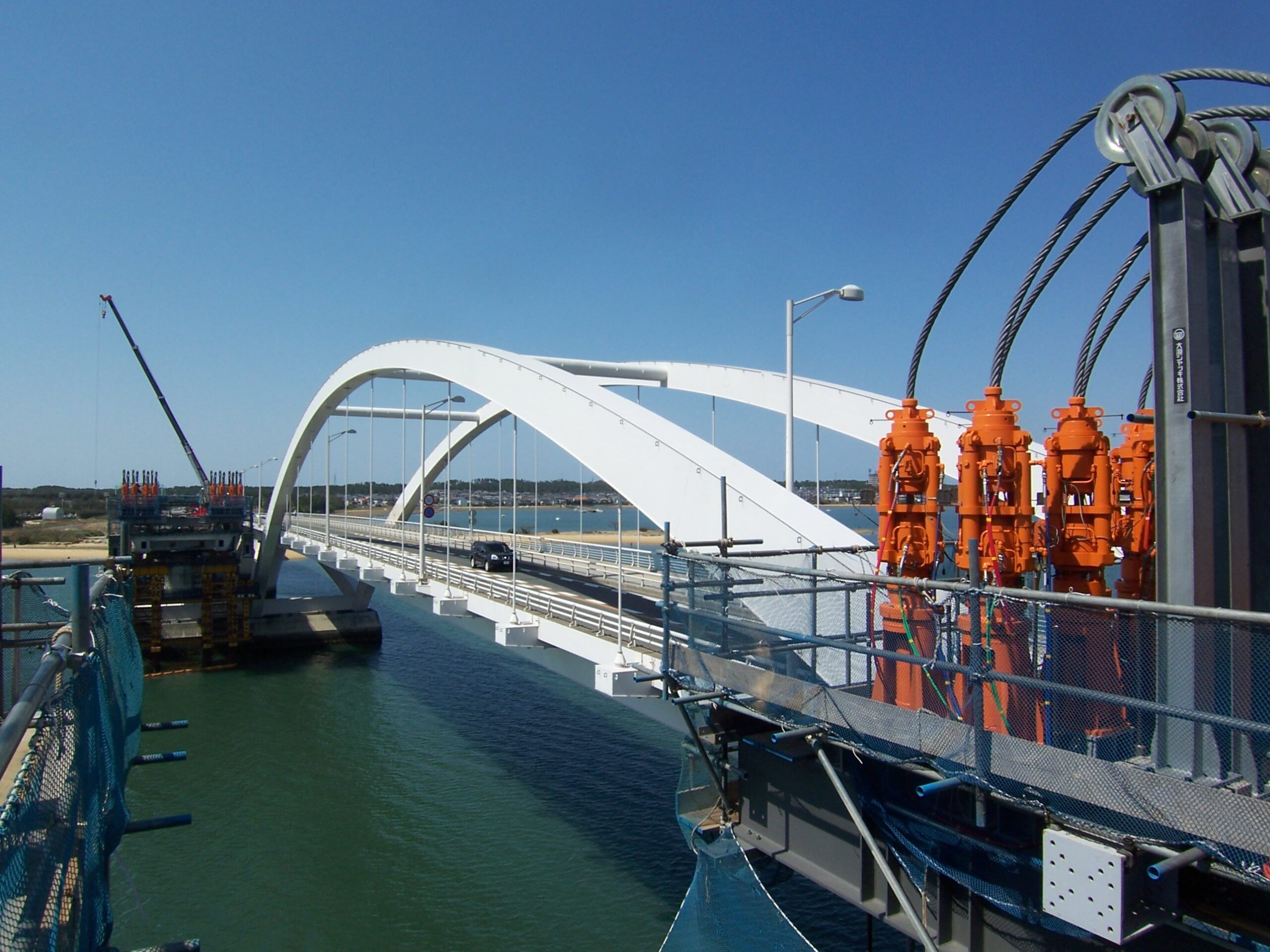

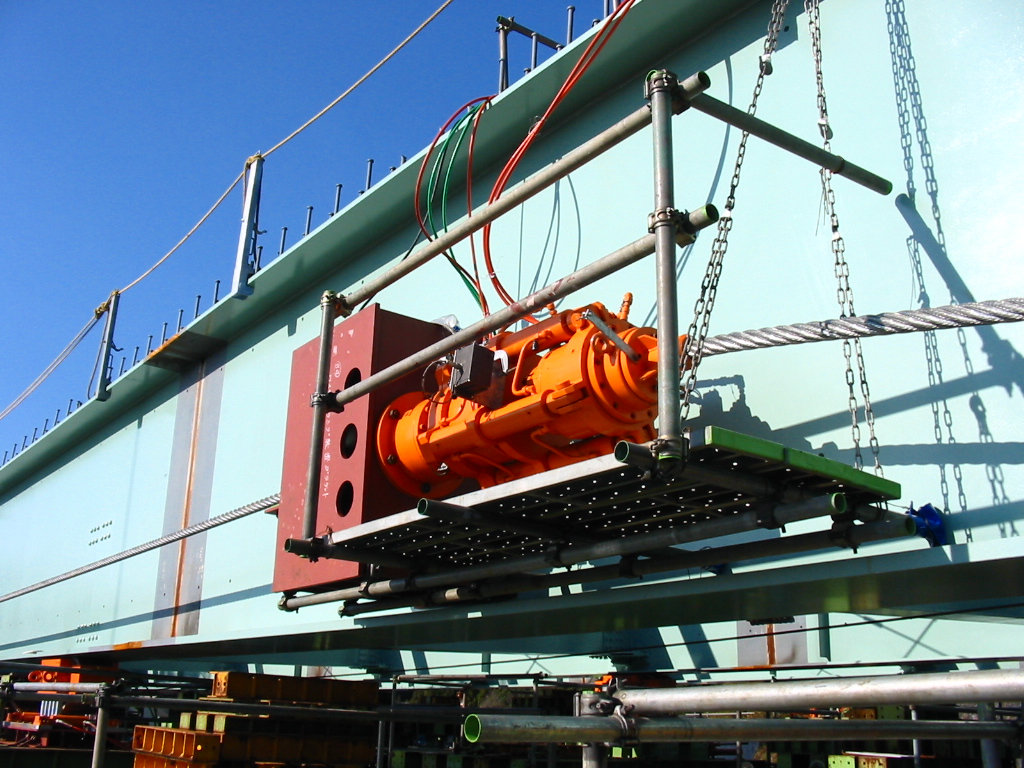

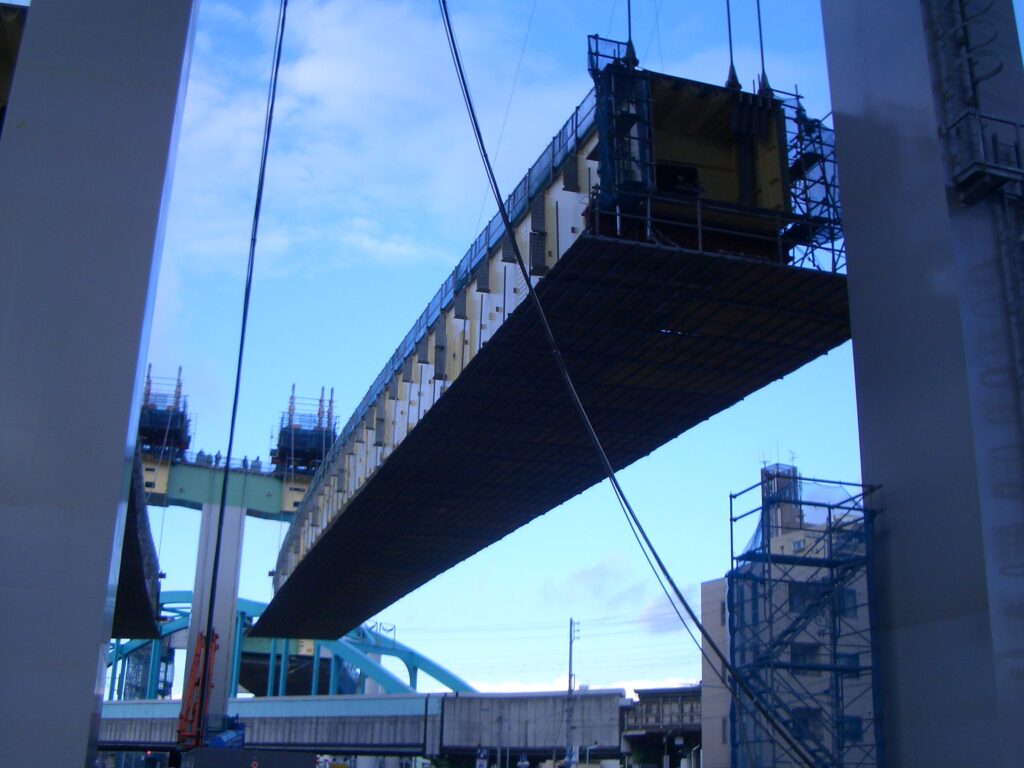

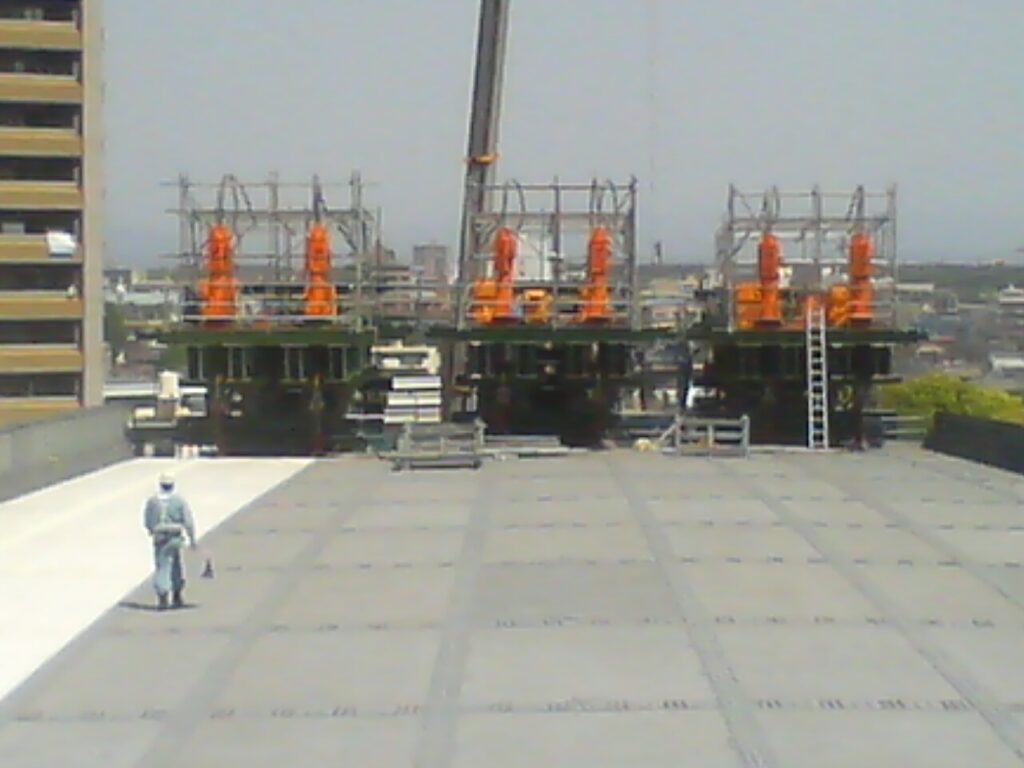

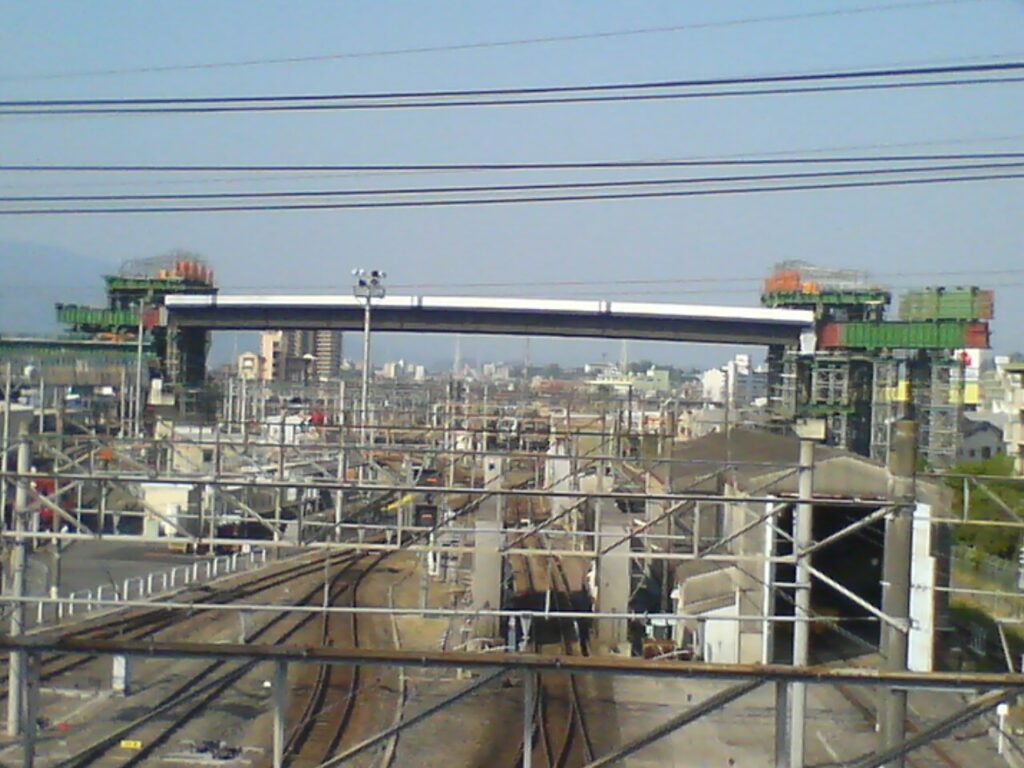

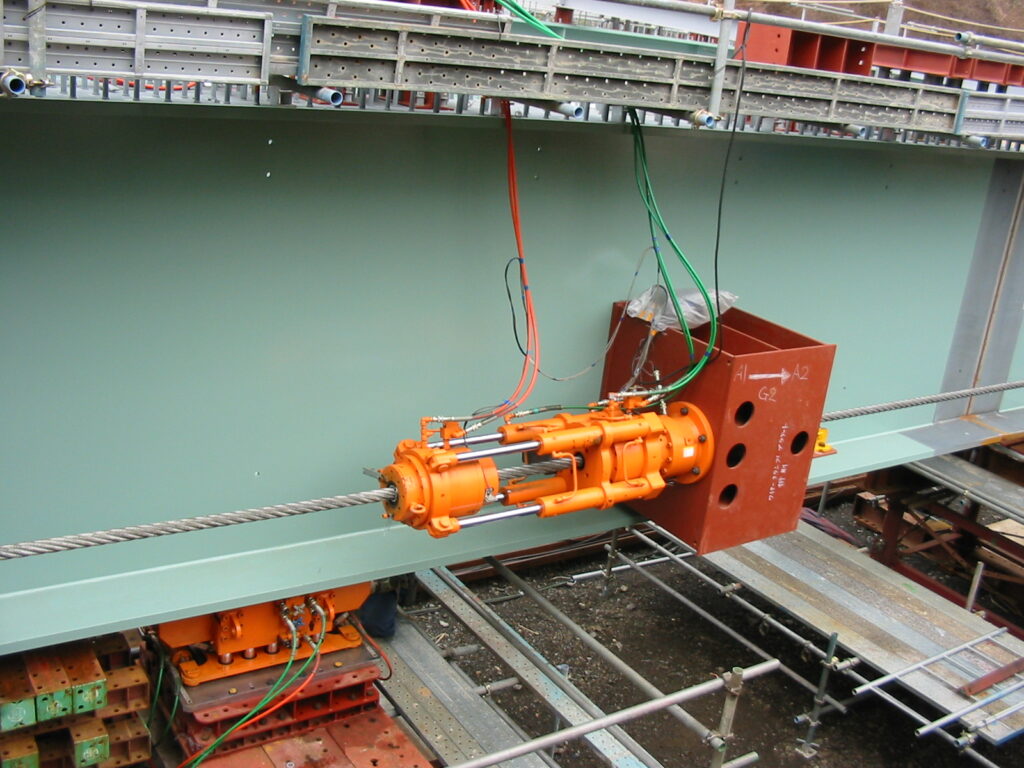

重量物の吊上げ・吊下げだけでなく、水平移動も可能です。

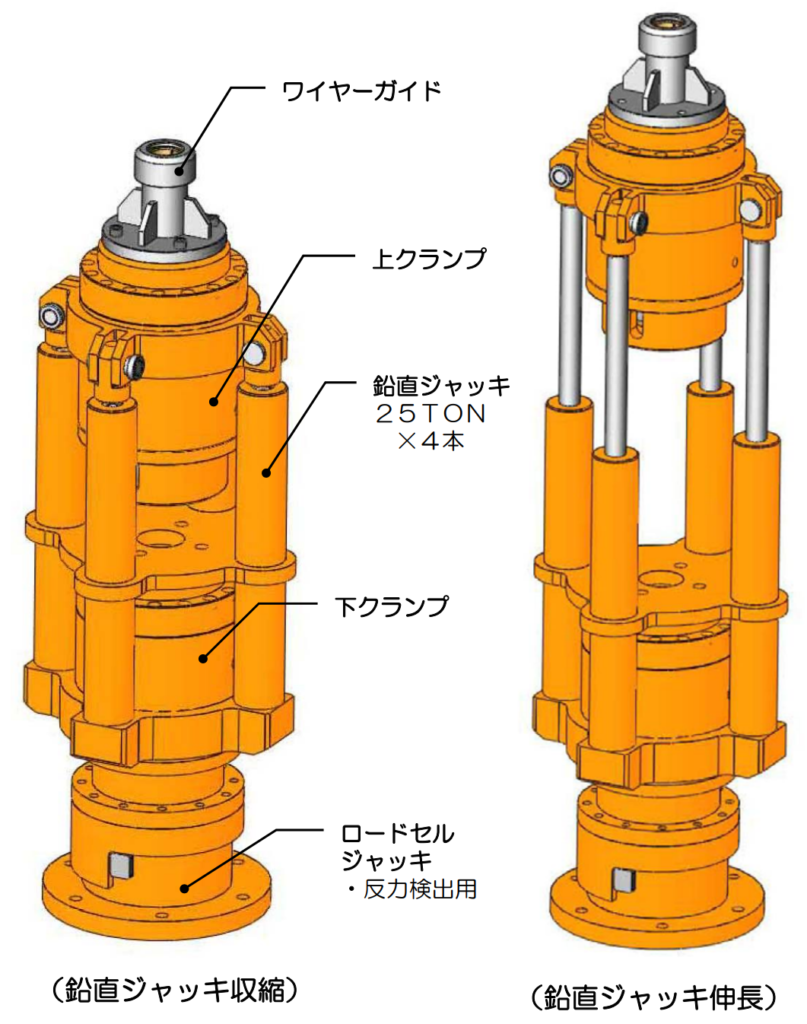

ワイヤークランプ装置の構造

両端クレビス付き油圧ジャッキは、基本構造は物上げジャッキと同じですが、特徴として、両端のクレビス部ににピンと取り付ける穴が開いています。そのクレビスとピンを利用し、重量物と接続し押し引きを行います。

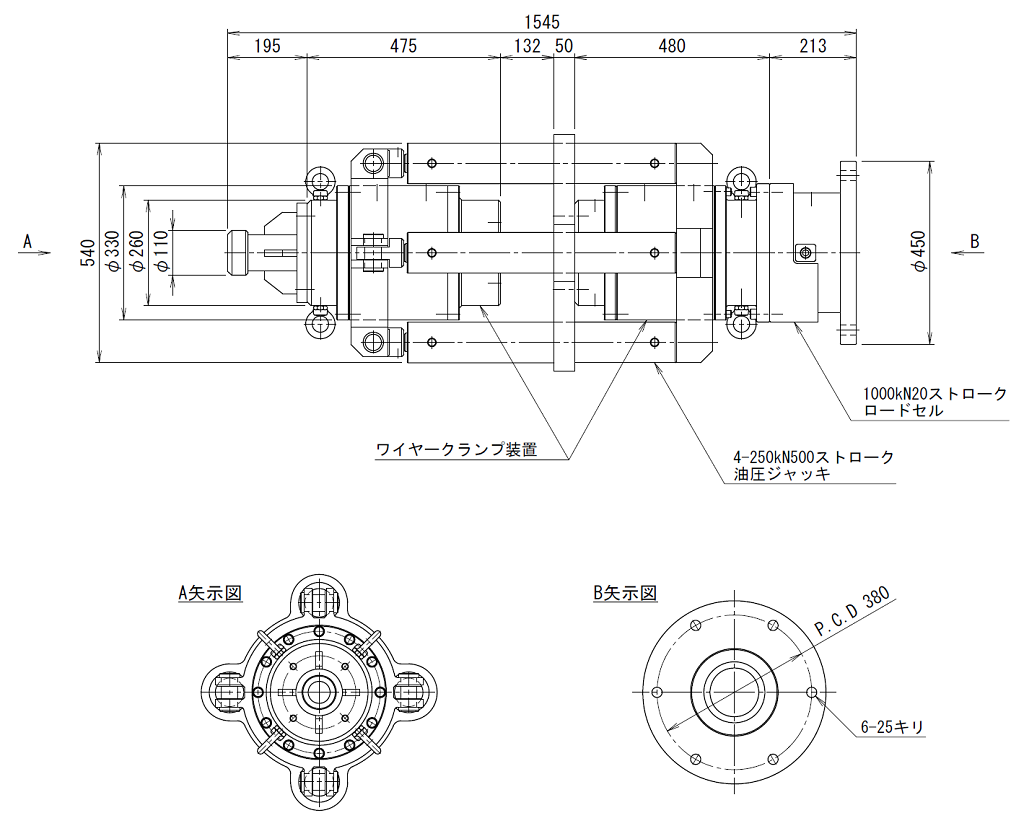

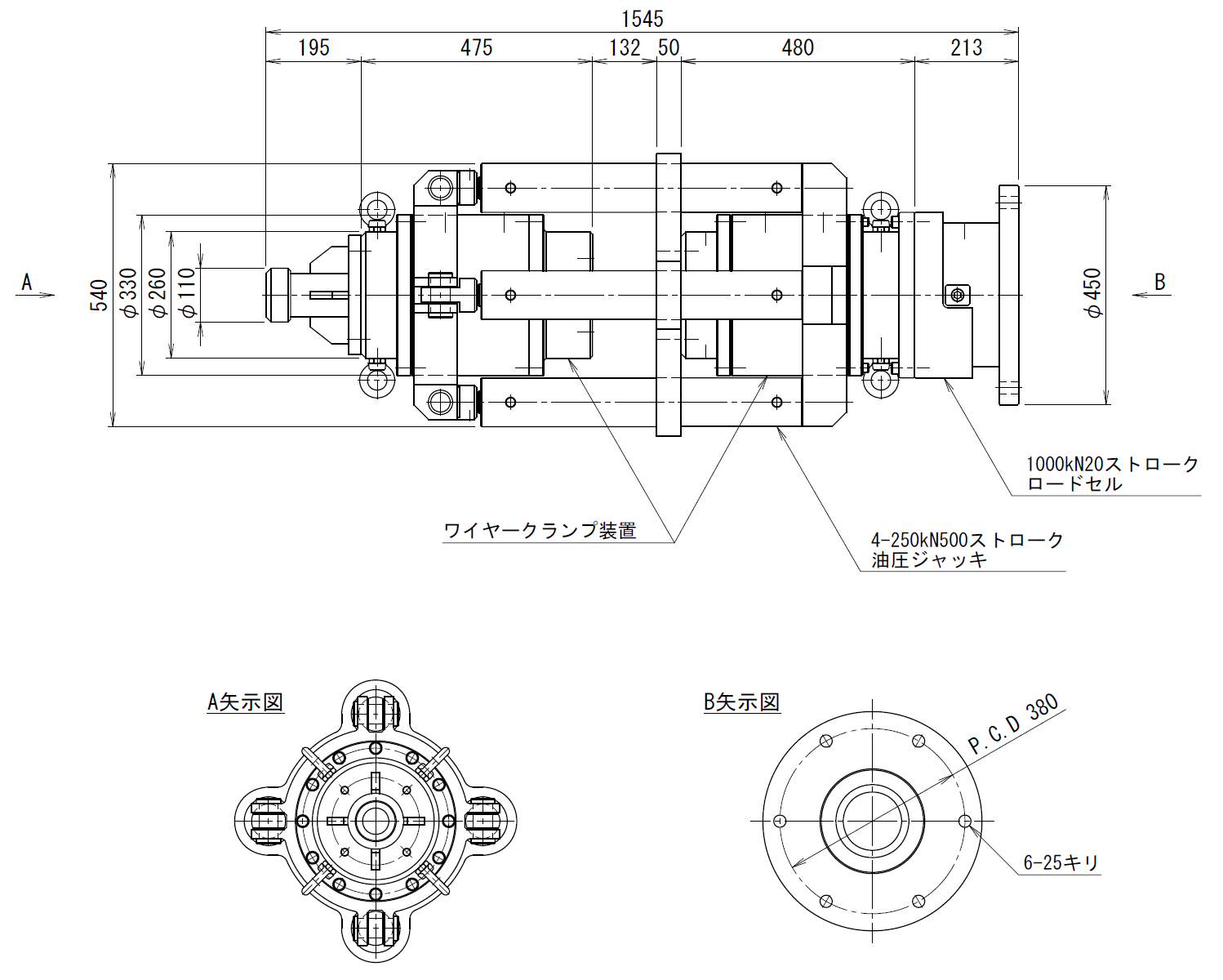

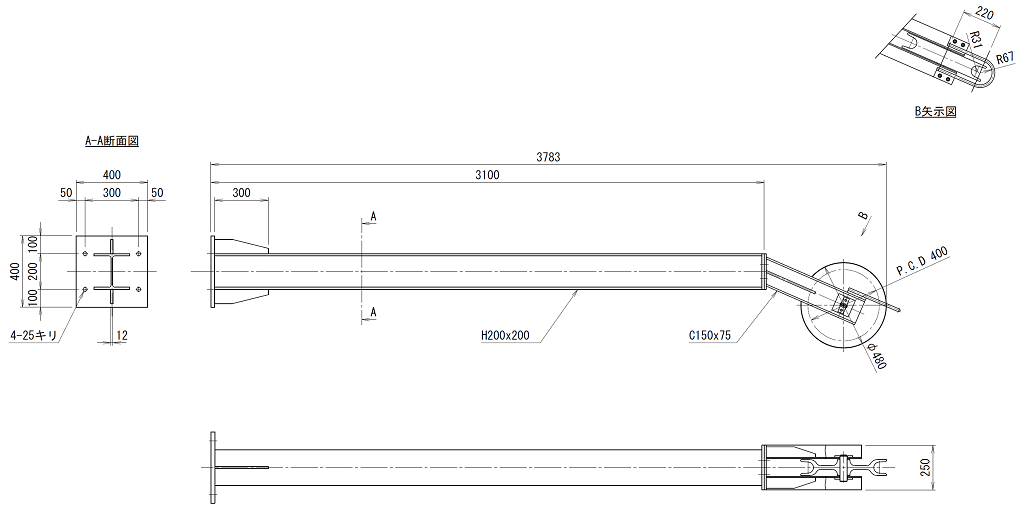

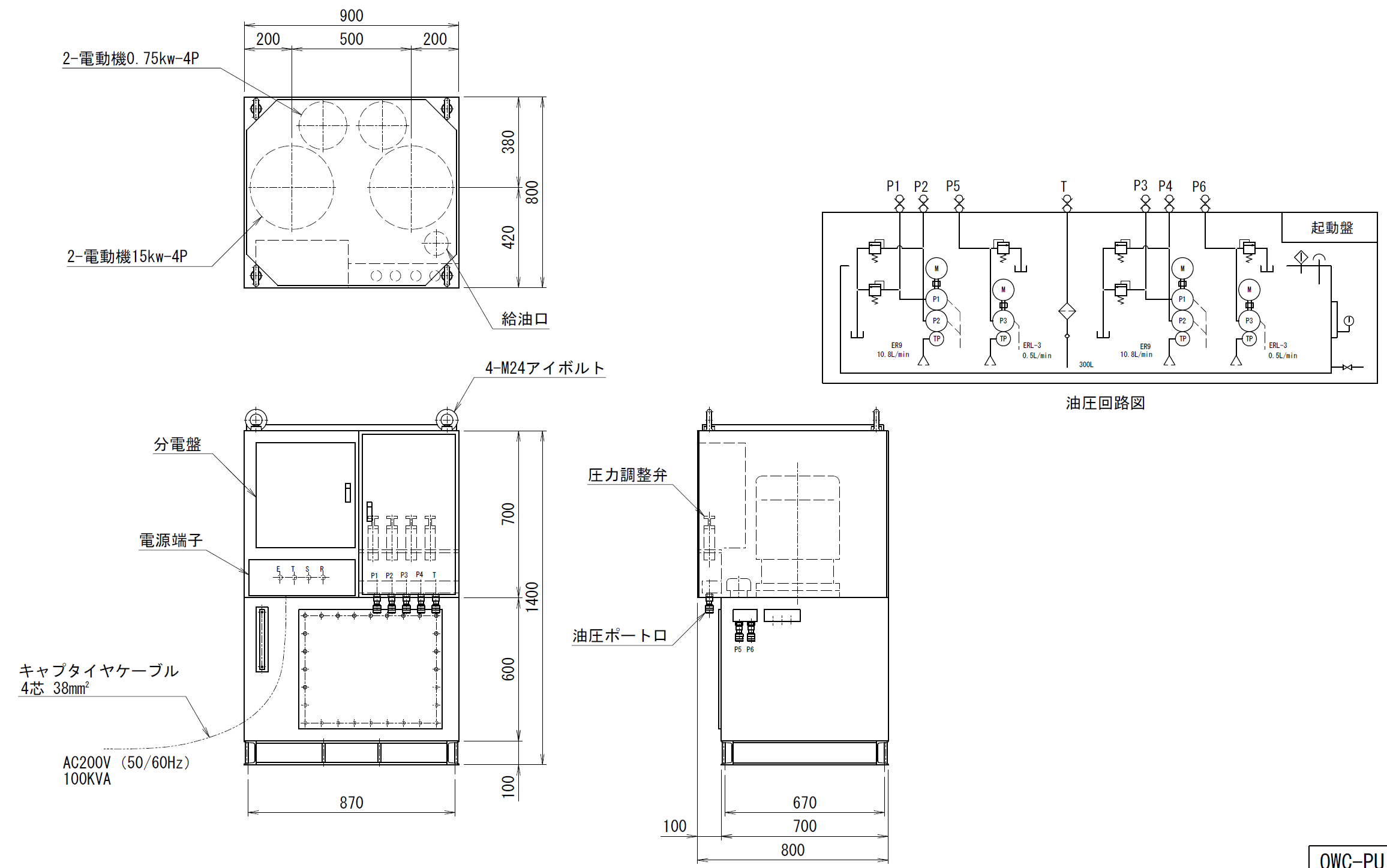

仕様・図面

1000kN ワイヤークランプ装置

仕様

能力	1000kN
ストローク	500mm
最低機械高	1545mm
重量	635kg
推奨ワイヤー	G IWRC 6×WS(36)
ダウンロード	PDF　換算表　 DXF　DWG
