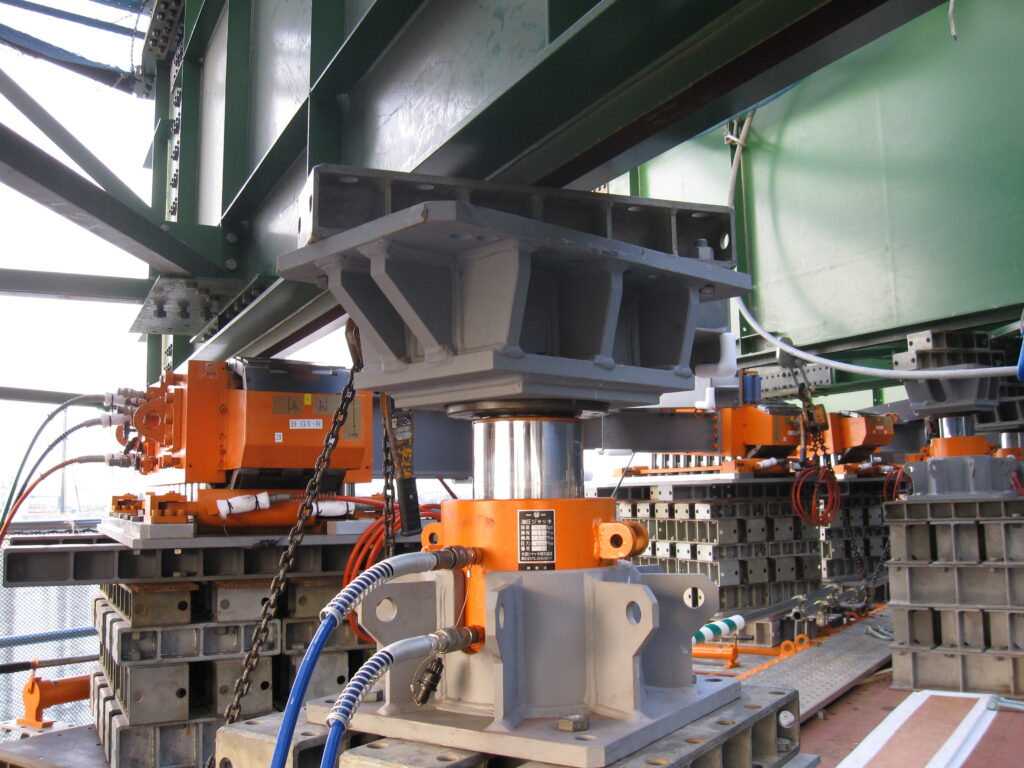

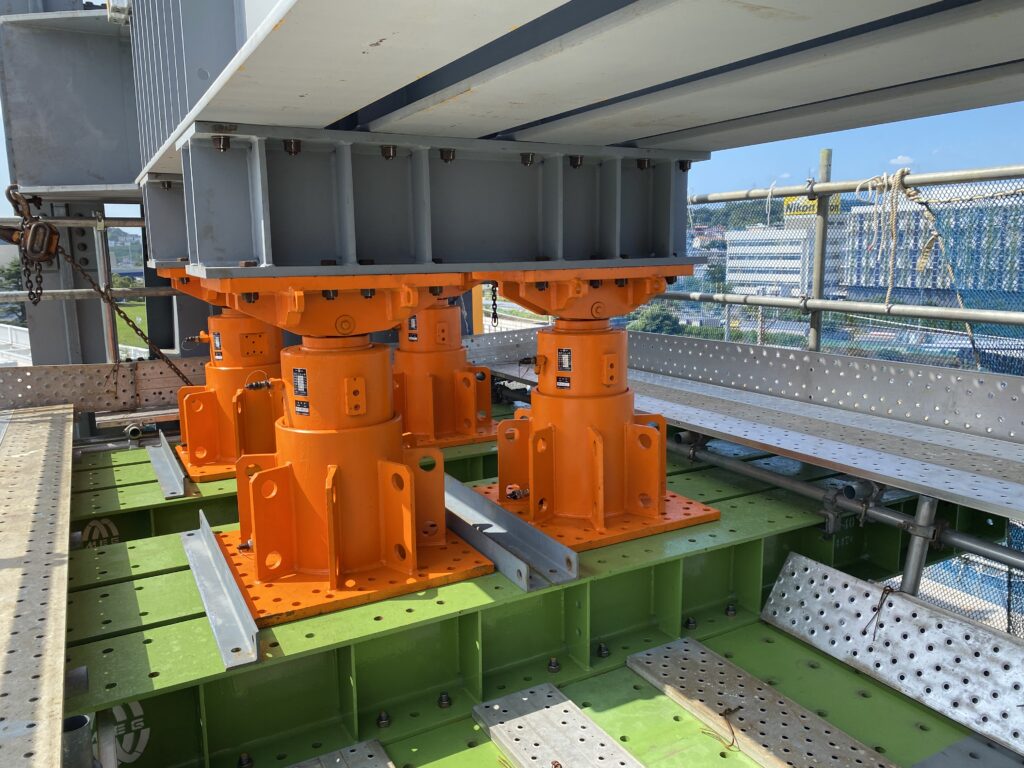

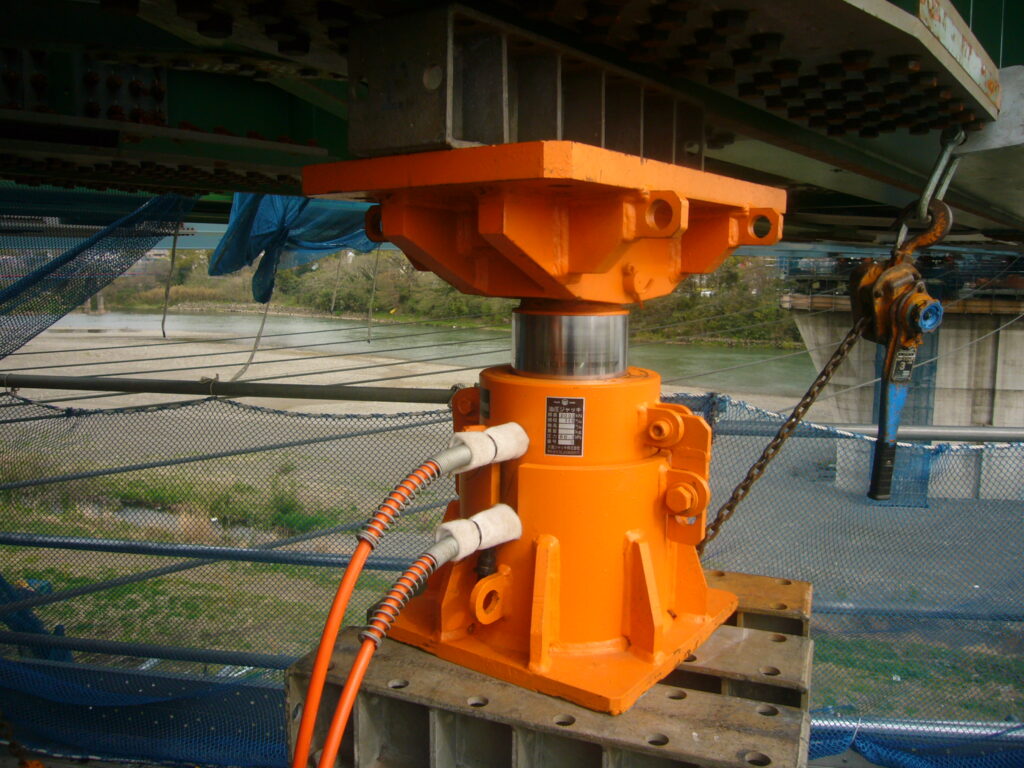

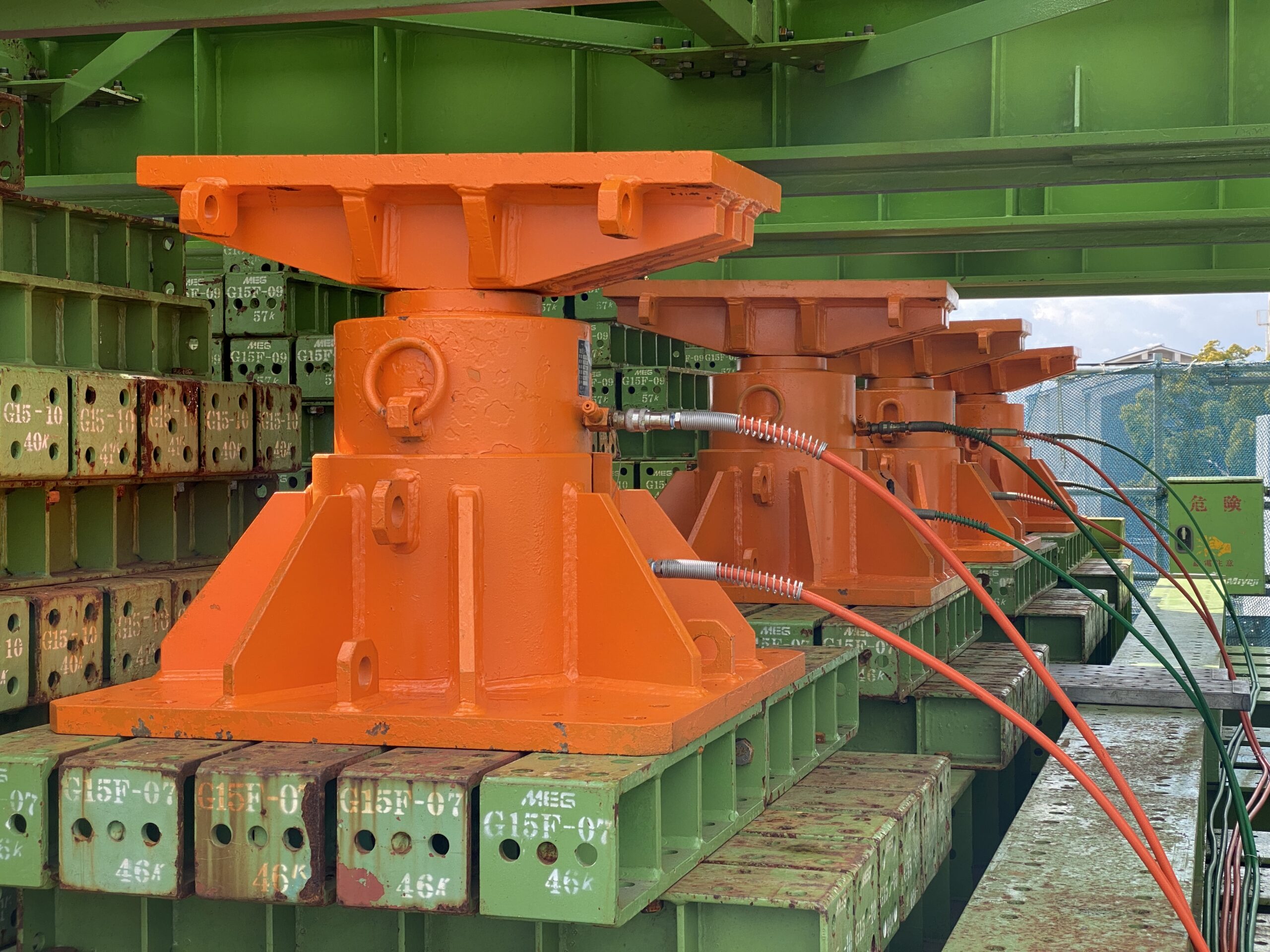

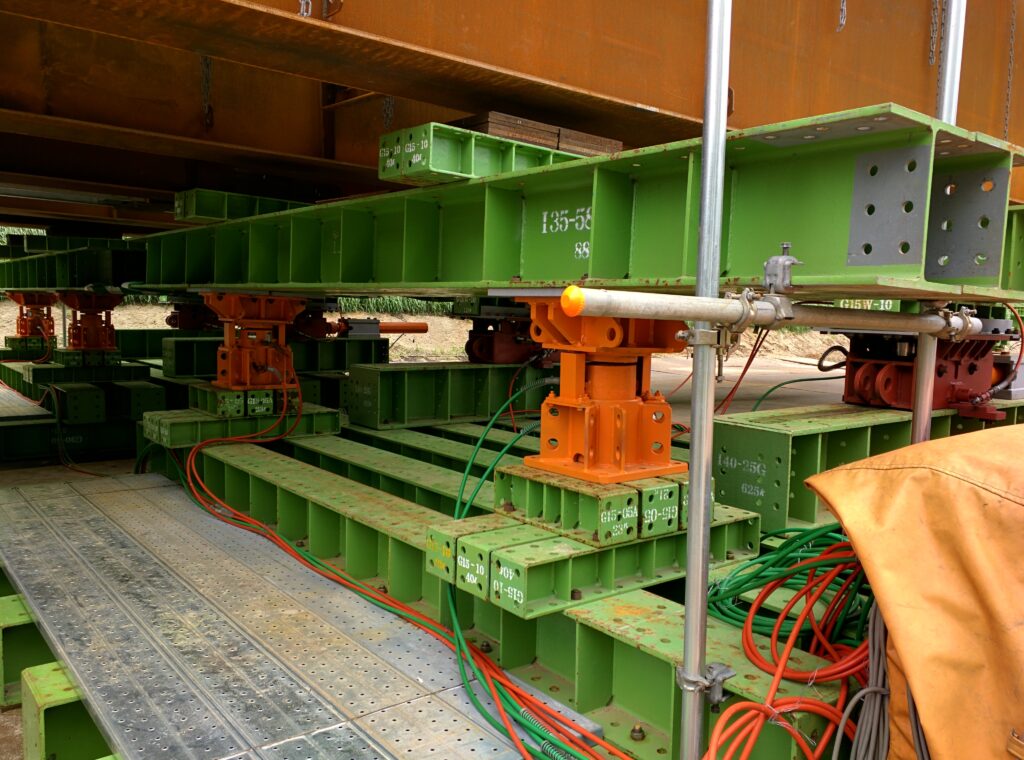

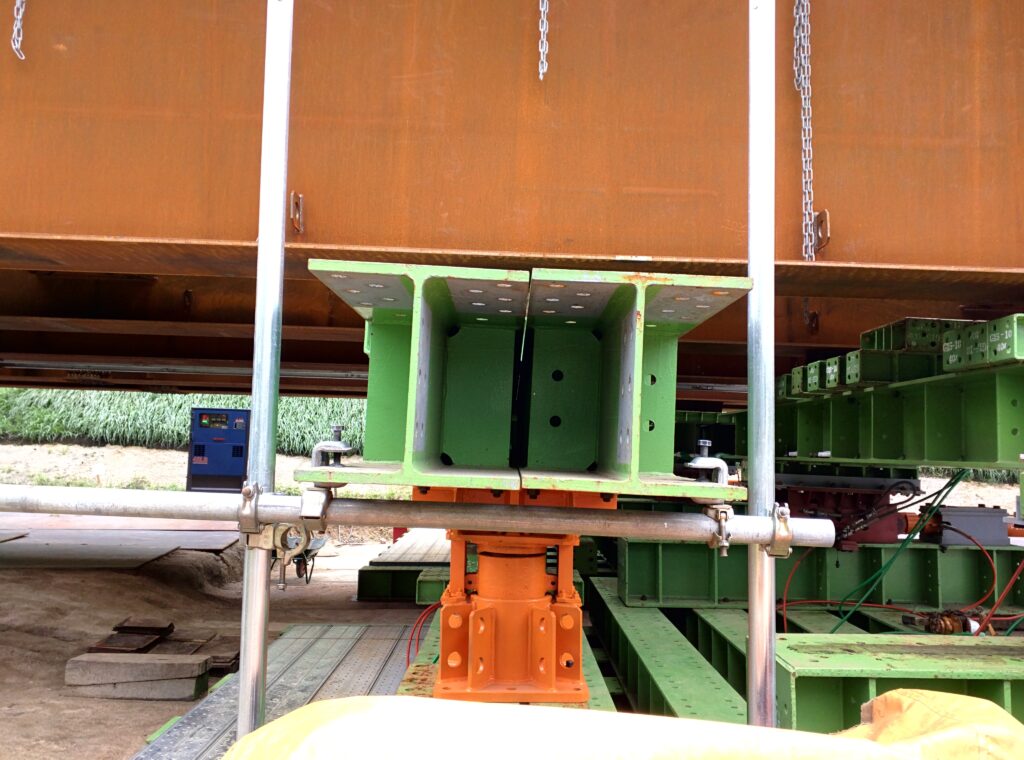

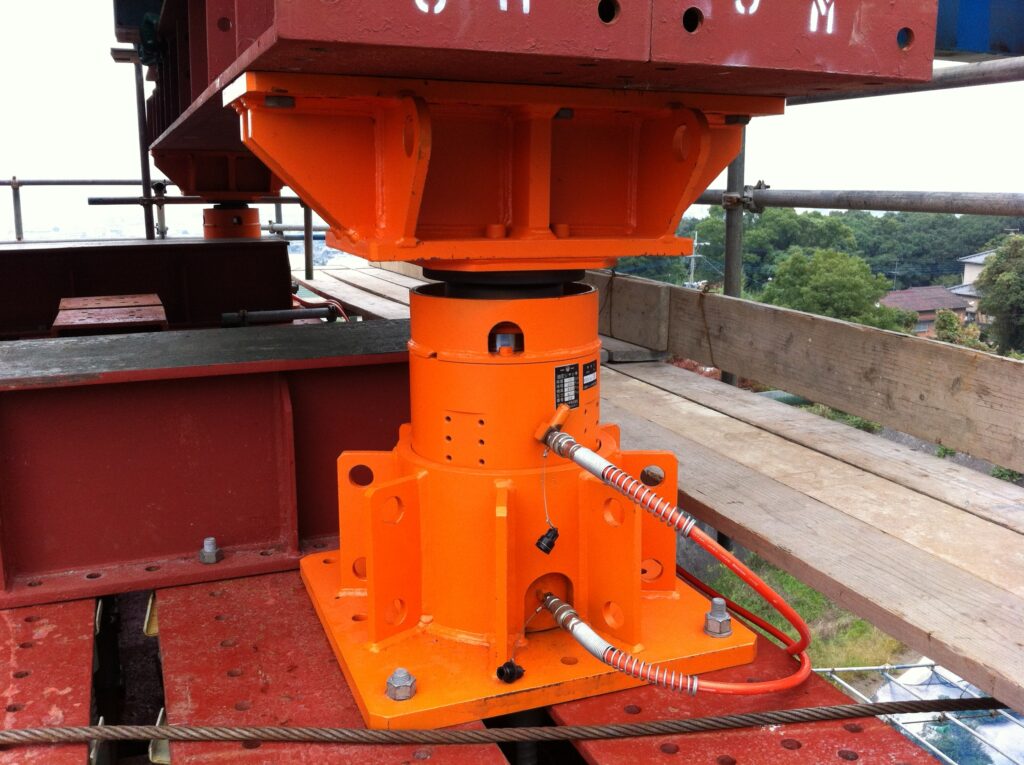

大型のヘッドプレートと、転倒防止用の袴を備えます。

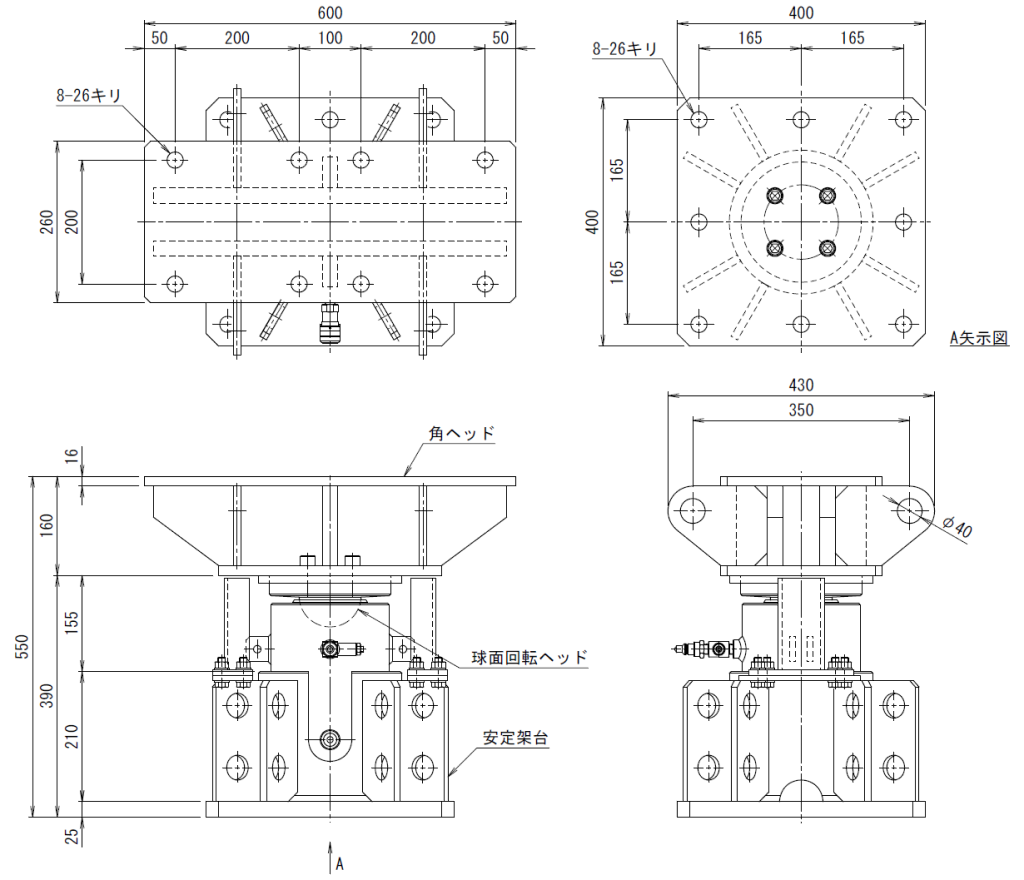

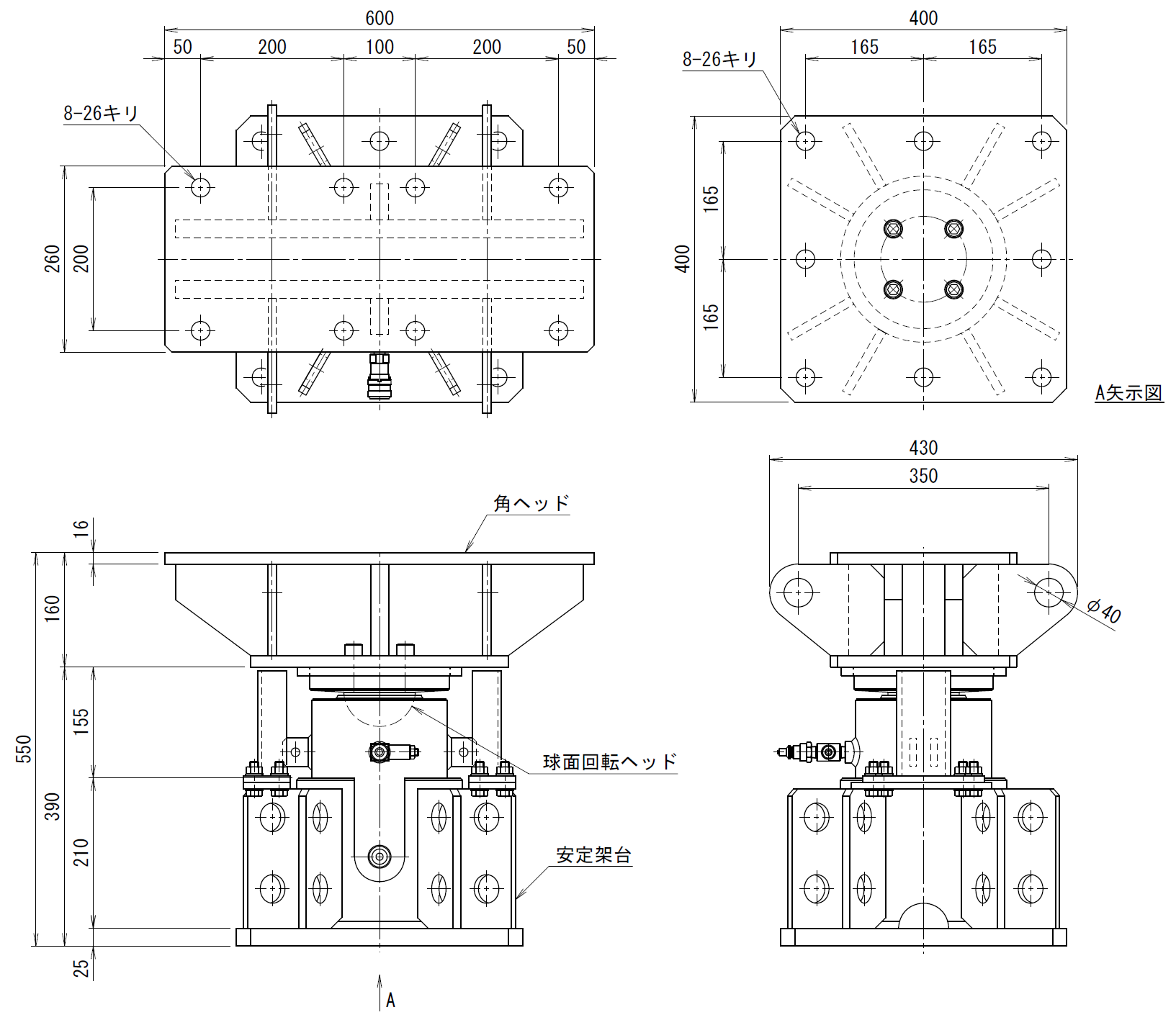

1000KN150ストローク仮受け用油圧ジャッキ 球面回転ヘッド型
仕様
| 能力 | 1000kN |
| ストローク | 150mm |
| 最低機械高 | 550mm |
| シリンダー外径 | 190mm |
| 受圧面積 | 165.1cm2 |
| 最高使用圧力 | 60.6MPa |
| 所要油量 | 2.5L |
| 重量 | 約215kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

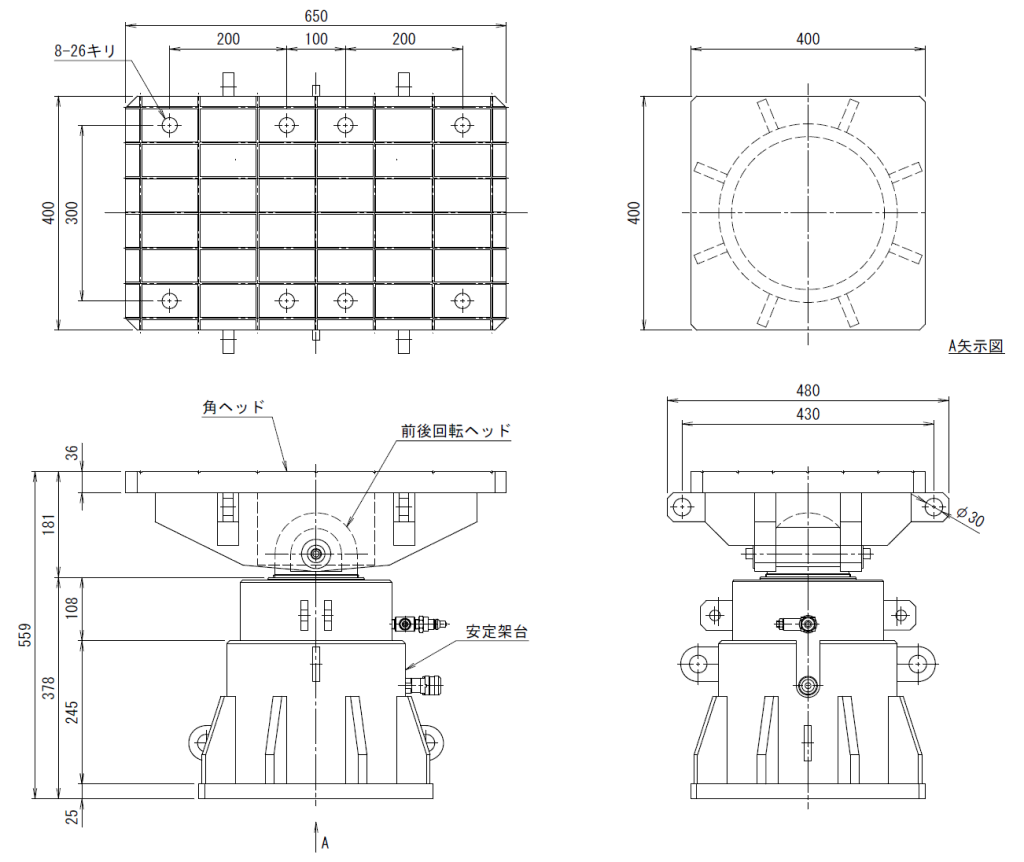

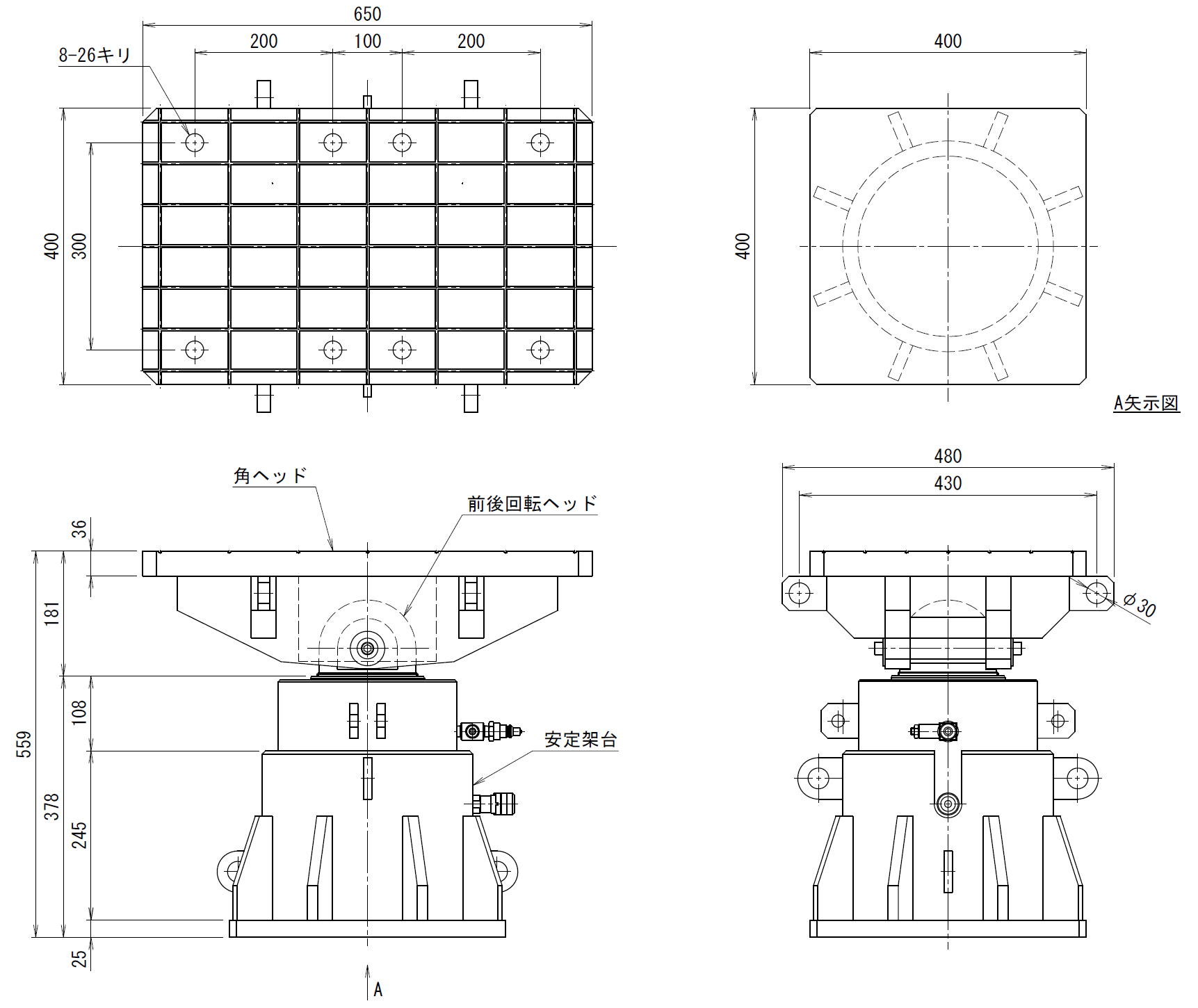

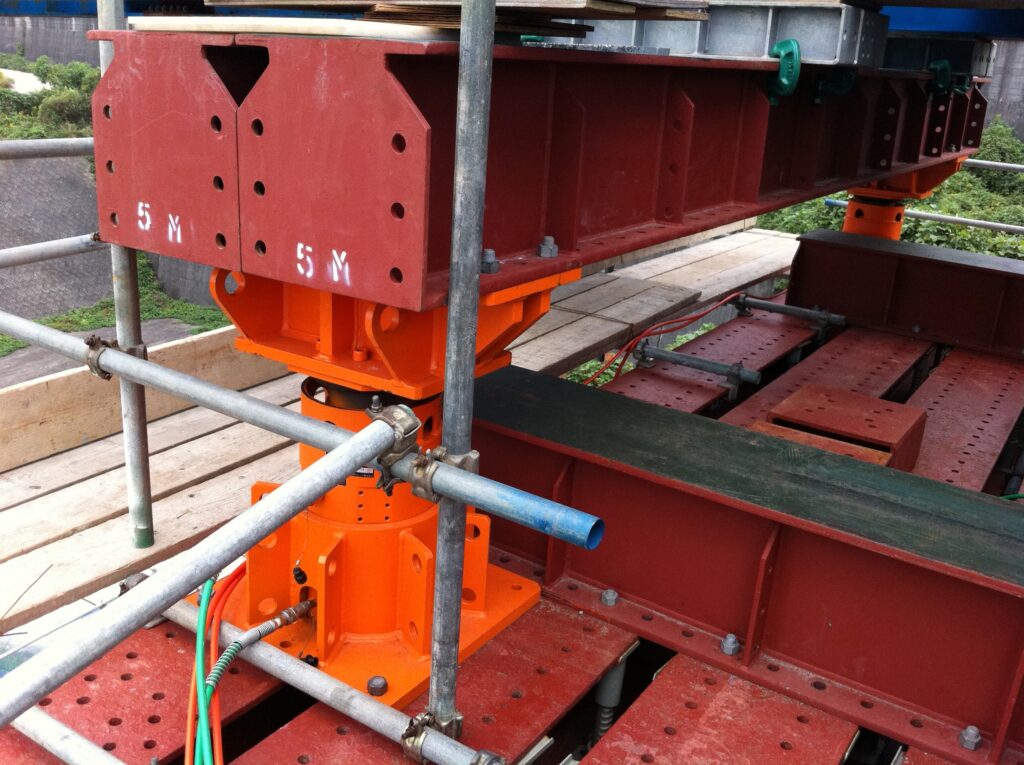

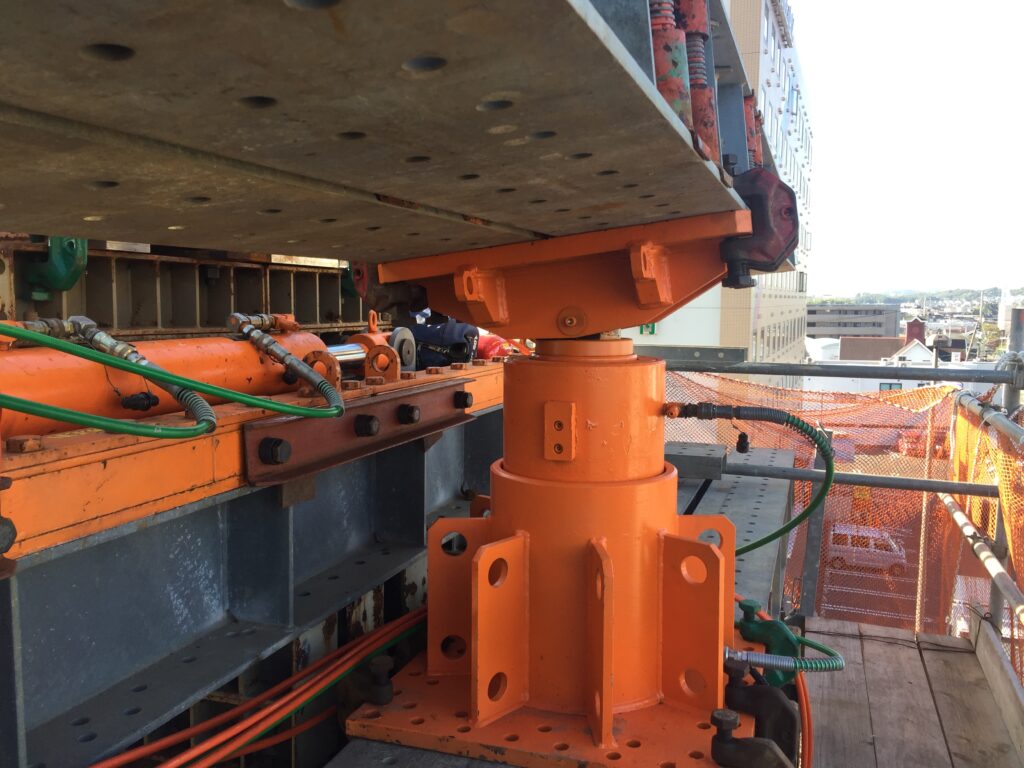

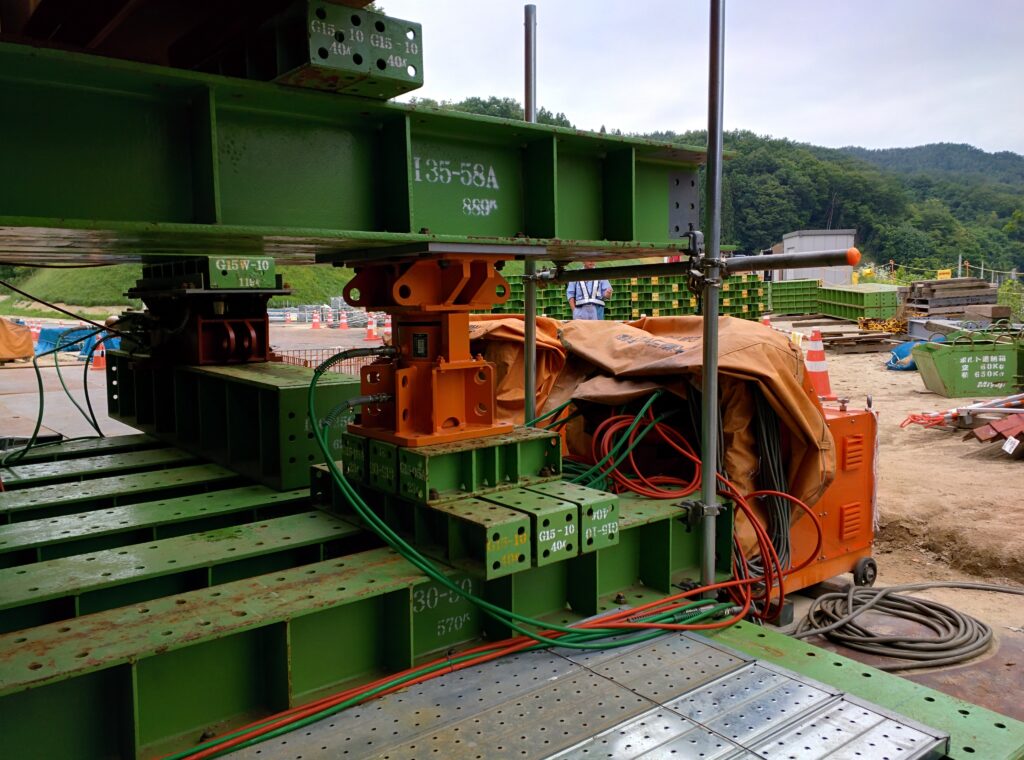

2000KN115ストローク仮受け用油圧ジャッキ 前後回転ヘッド型
仕様
| 能力 | 2000kN |
| ストローク | 115mm |
| 最低機械高 | 559mm |
| シリンダー外径 | 258mm |
| 受圧面積 | 330.1cm2 |
| 最高使用圧力 | 60.6MPa |
| 所要油量 | 3.8L |
| 重量 | 約340kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

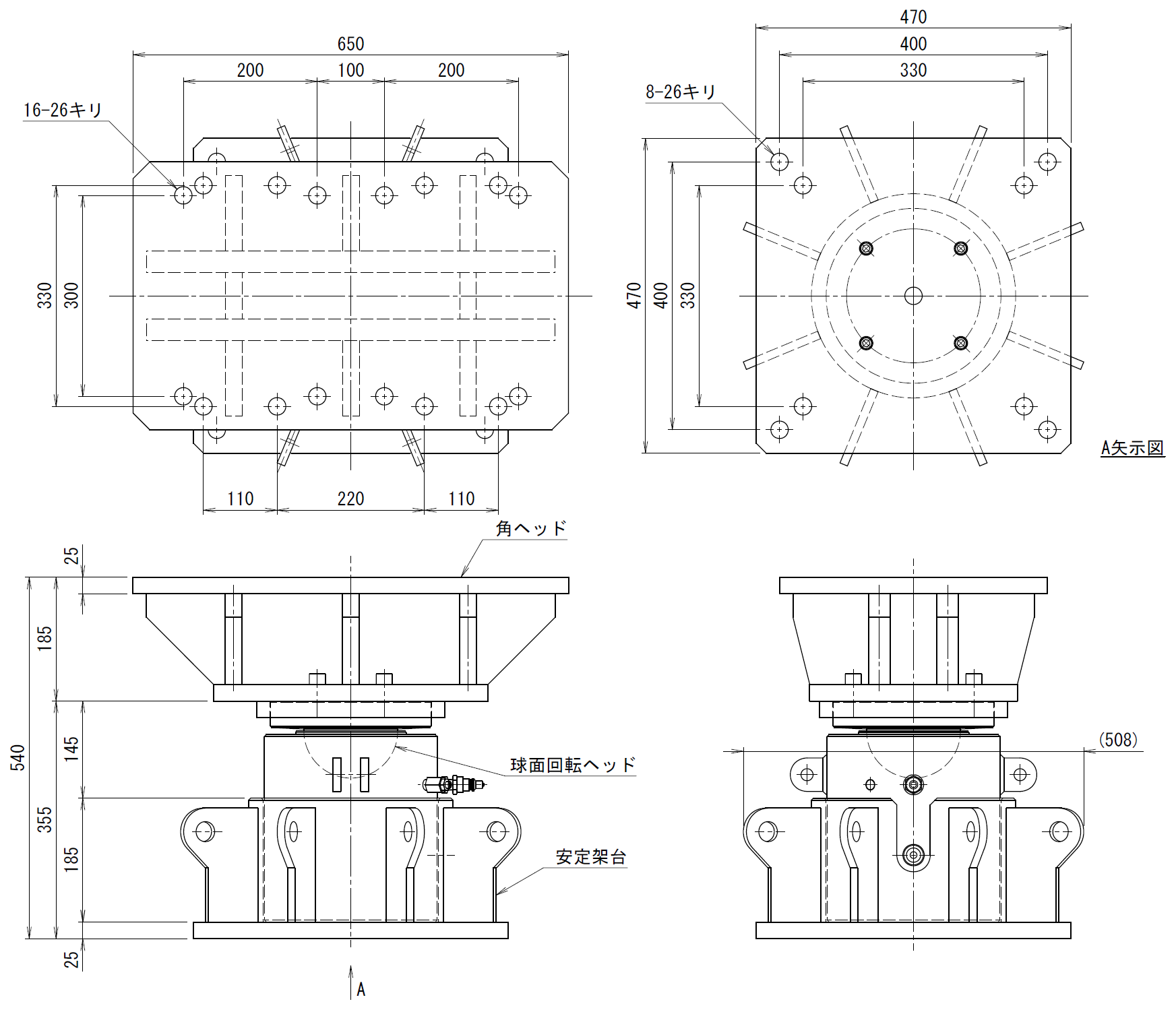

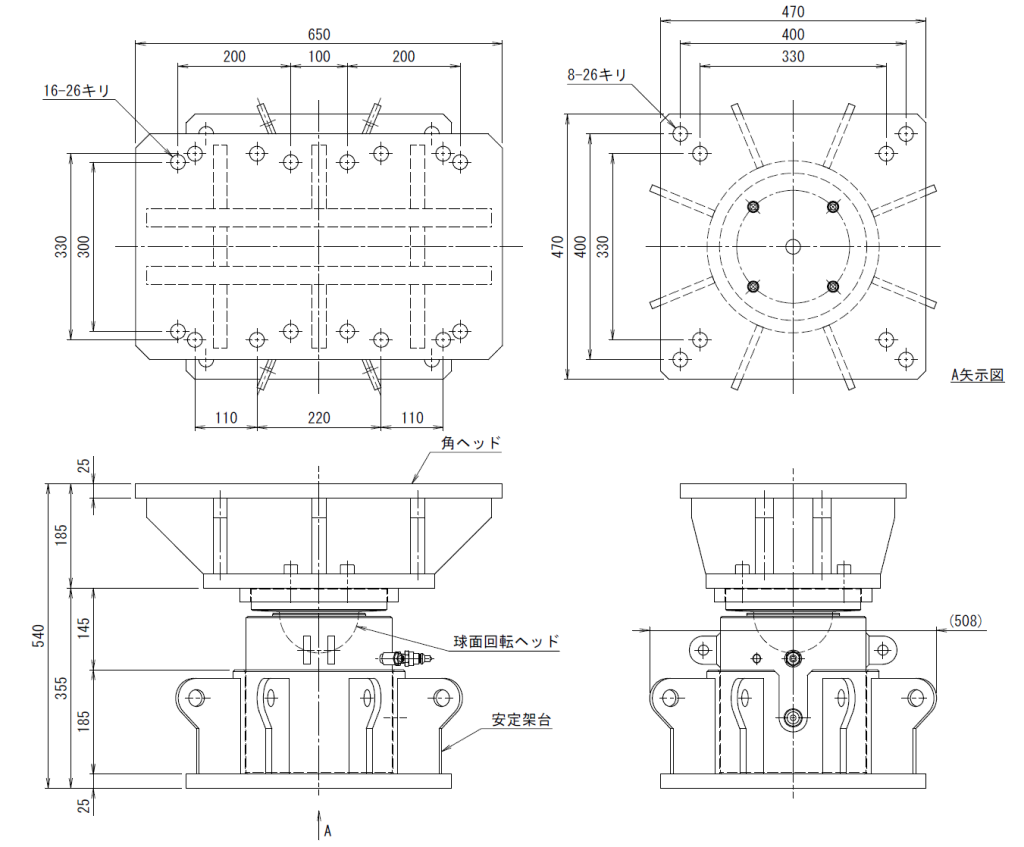

2000KN115ストローク仮受け用油圧ジャッキ 球面回転ヘッド型
仕様
| 能力 | 2000kN |
| ストローク | 115mm |
| 最低機械高 | 540mm |
| シリンダー外径 | 258mm |
| 受圧面積 | 330.1cm2 |
| 最高使用圧力 | 60.6MPa |
| 所要油量 | 3.8L |
| 重量 | 約352kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

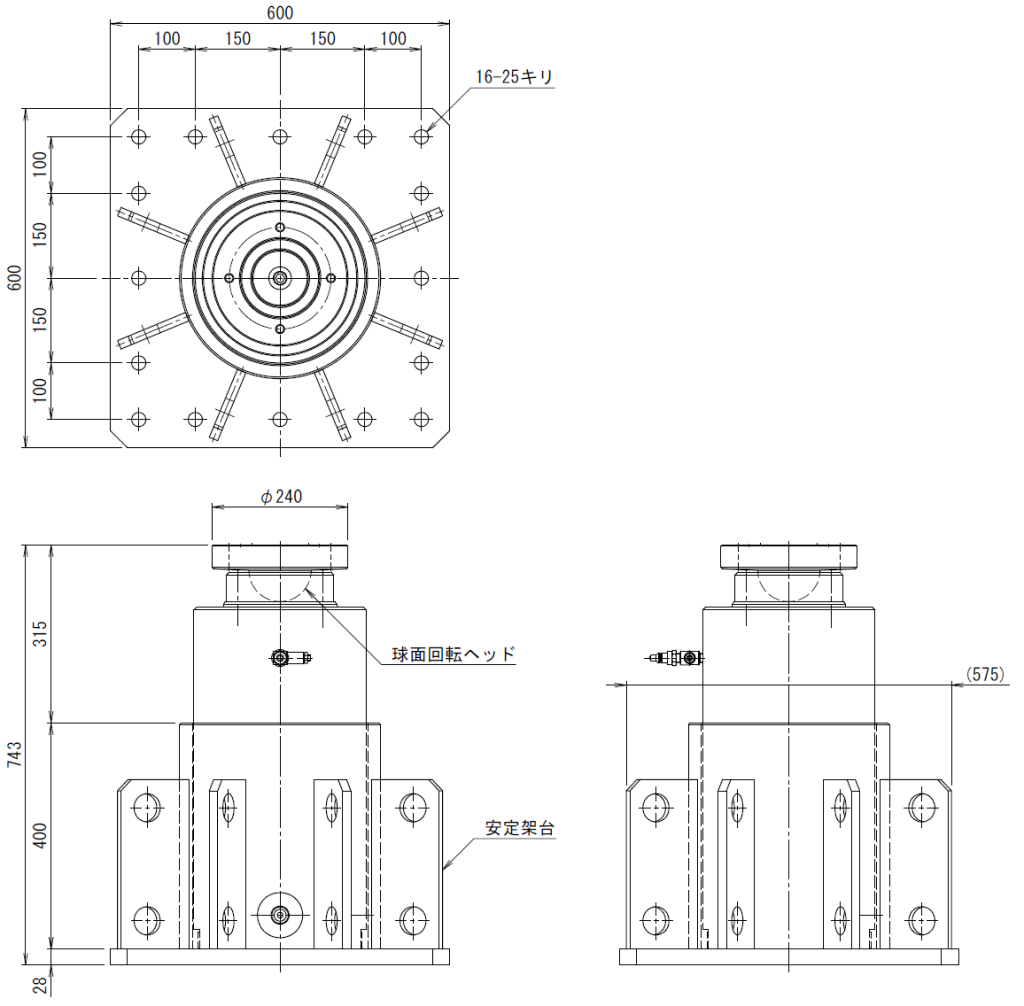

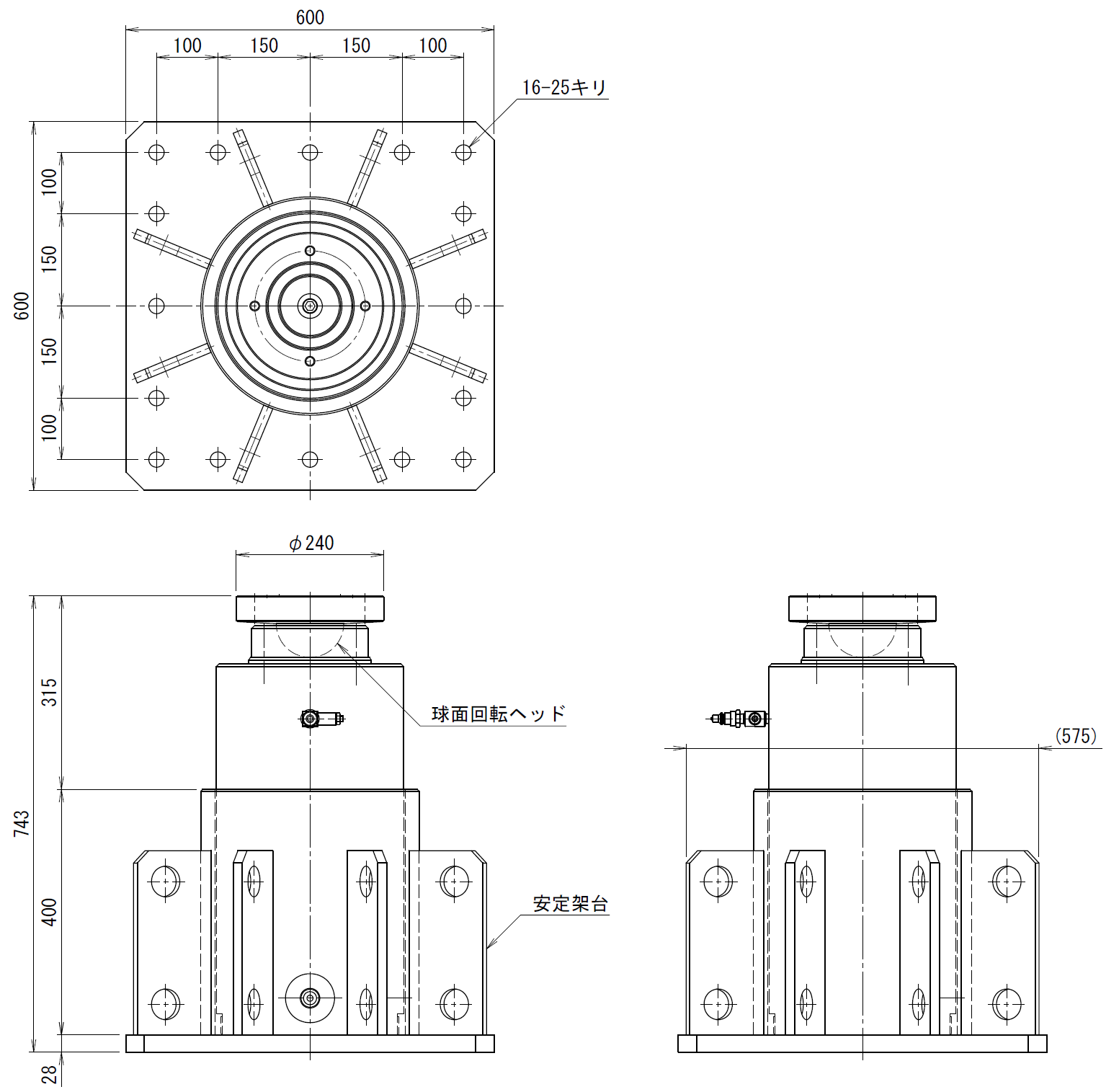

2000KN400ストローク仮受け用油圧ジャッキ 球面回転ヘッド型
仕様
| 能力 | 2000kN |
| ストローク | 400mm |
| 最低機械高 | 743mm |
| シリンダー外径 | 305mm |
| 受圧面積 | 309.3cm2 |
| 最高使用圧力 | 64.7MPa |
| 所要油量 | 12.4L |
| 重量 | 約467kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

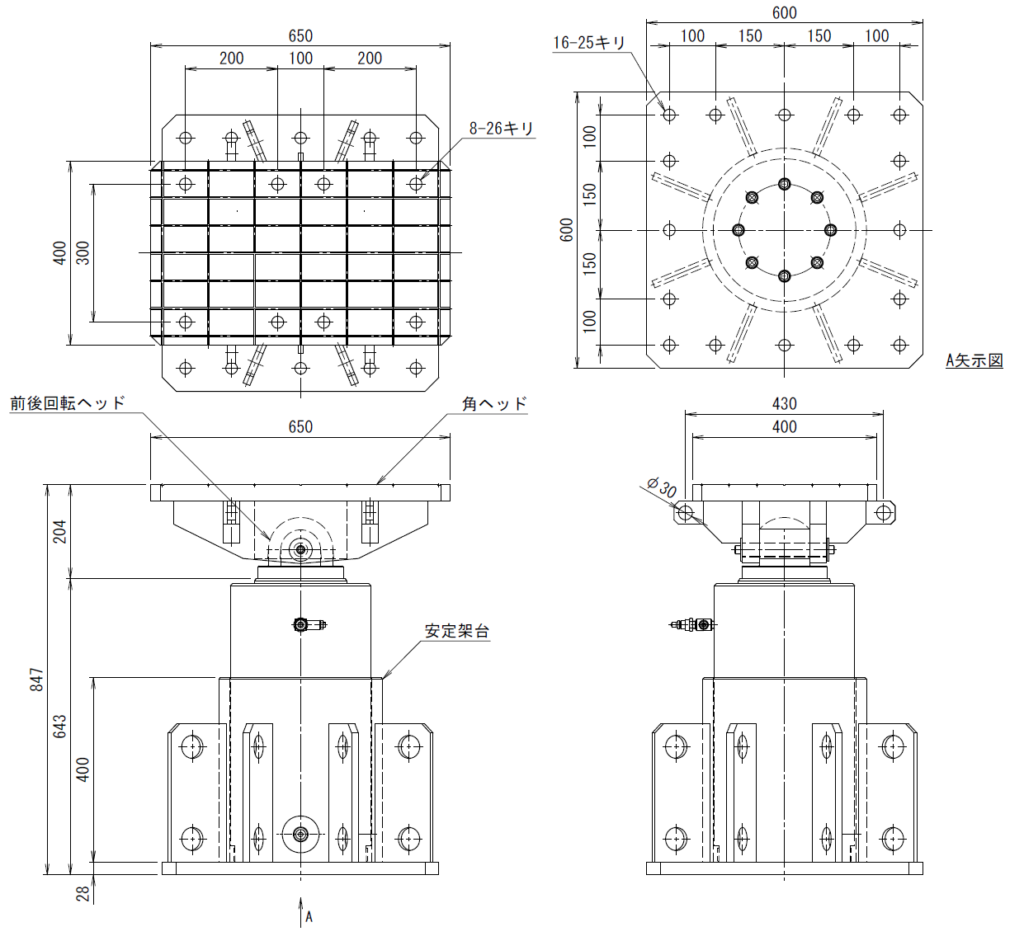

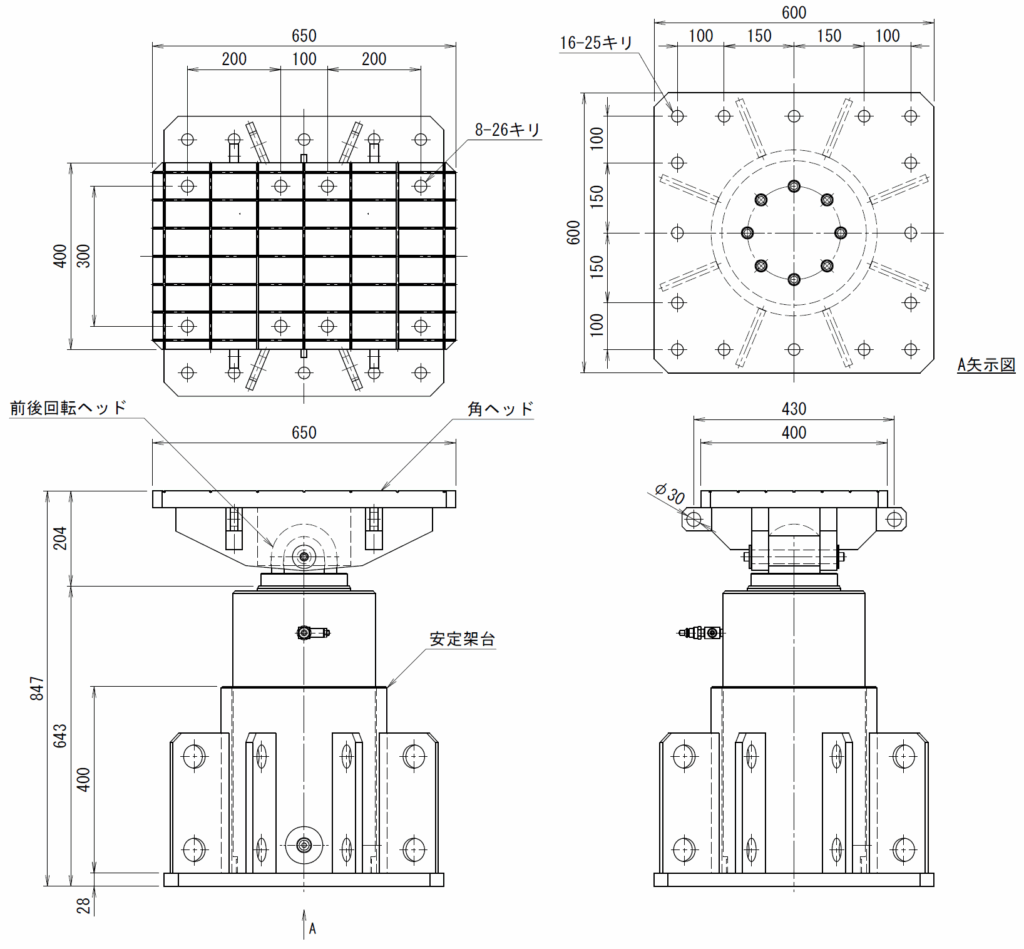

2000KN400ストローク仮受け用油圧ジャッキ 前後回転ヘッド型
仕様
| 能力 | 2000kN |
| ストローク | 400mm |
| 最低機械高 | 847mm |
| シリンダー外径 | 305mm |
| 受圧面積 | 309.3cm2 |
| 最高使用圧力 | 64.7MPa |
| 所要油量 | 12.4L |
| 重量 | 約607kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

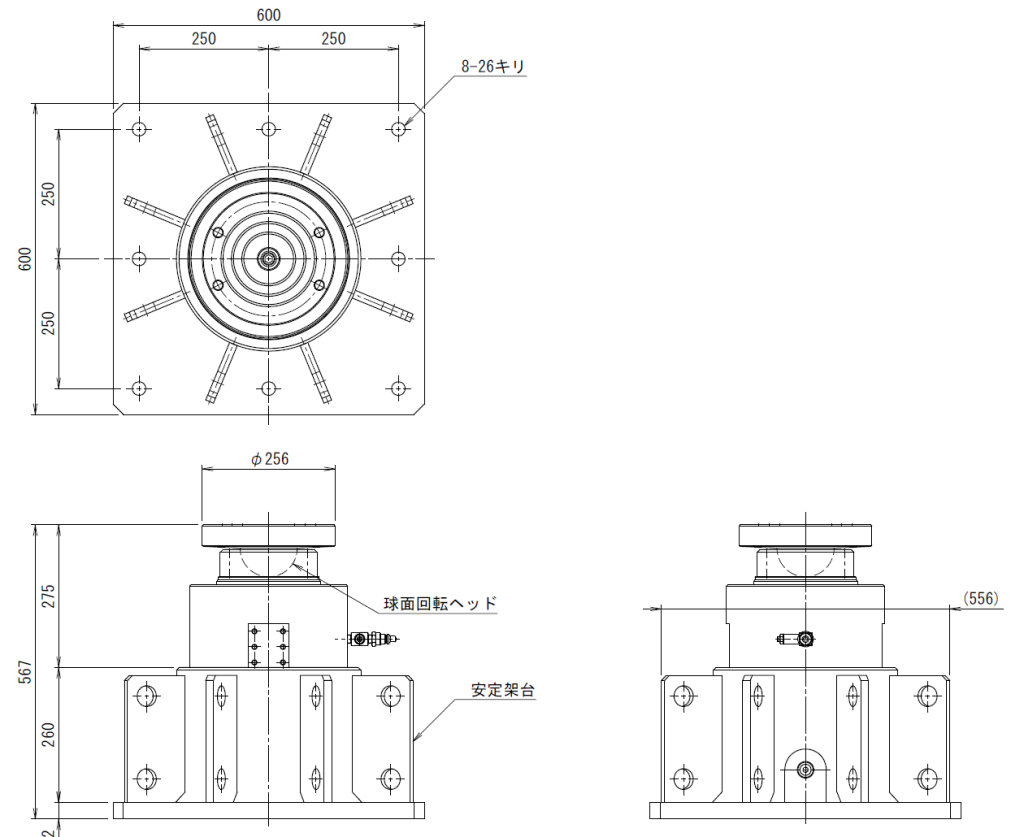

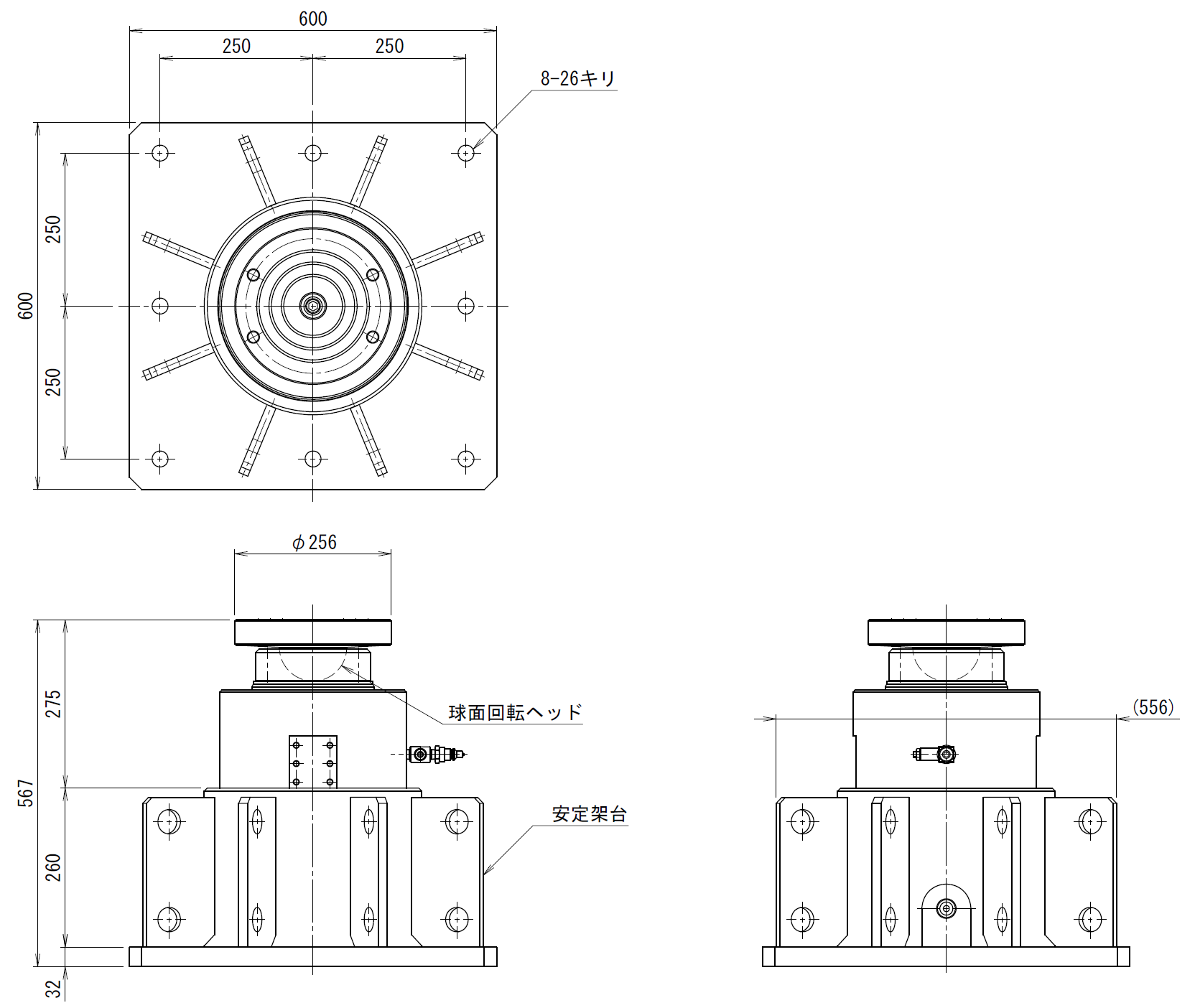

2500KN200ストローク仮受け用油圧ジャッキ 球面回転ヘッド型
仕様
| 能力 | 2500kN |
| ストローク | 200mm |
| 最低機械高 | 567mm |
| シリンダー外径 | 305mm |
| 受圧面積 | 378cm2 |
| 最高使用圧力 | 66.2MPa |
| 所要油量 | 7.6L |
| 重量 | 約409kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

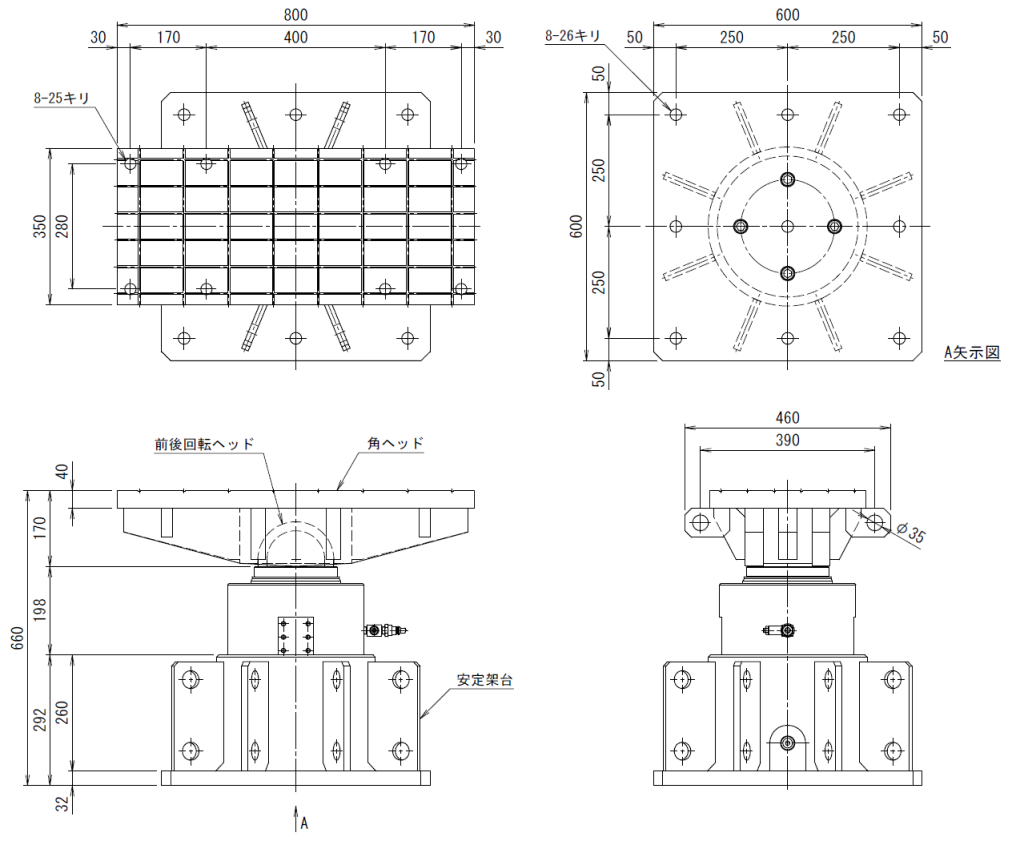

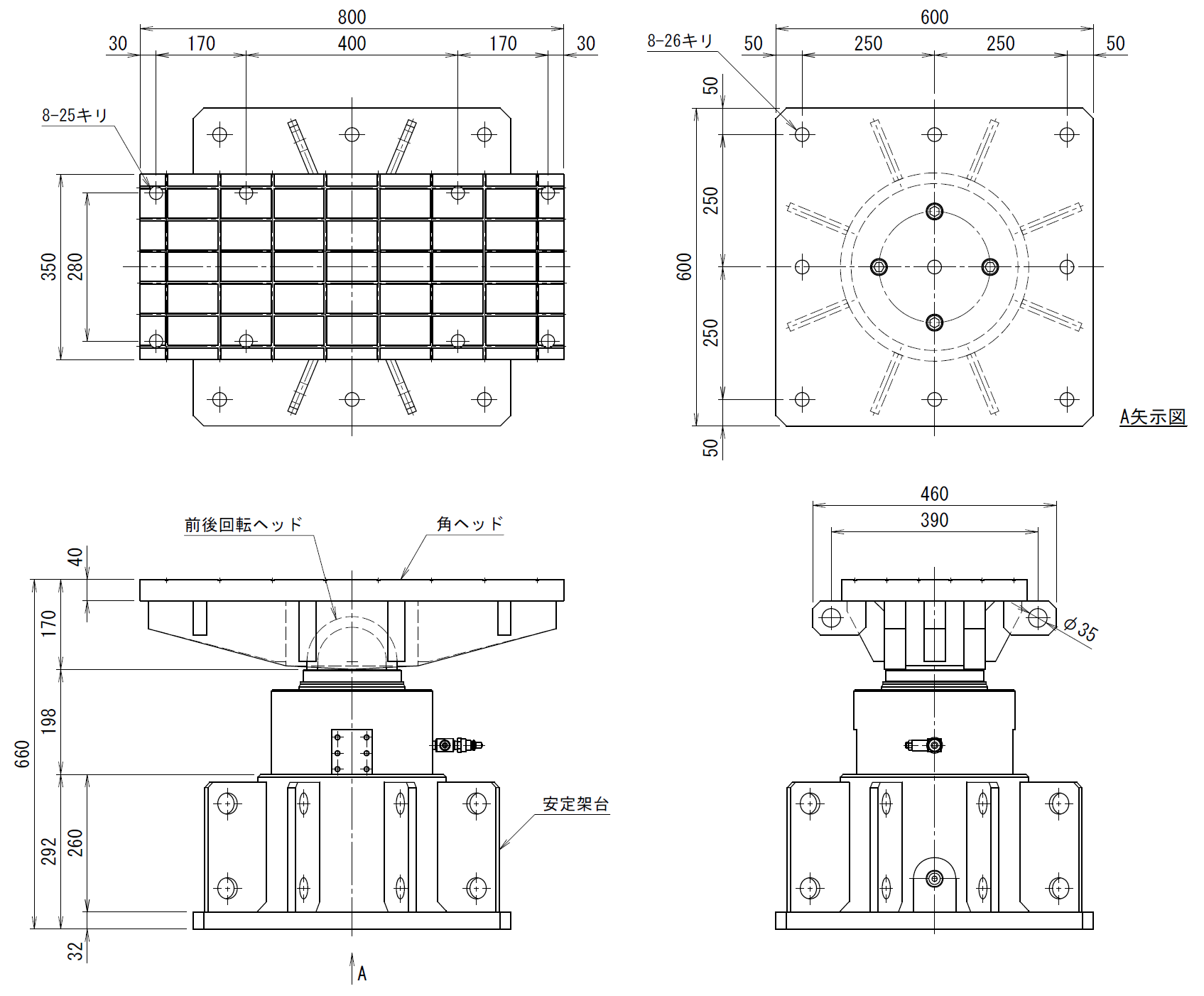

2500KN200ストローク仮受け用油圧ジャッキ 前後回転ヘッド型
仕様
| 能力 | 2500kN |
| ストローク | 200mm |
| 最低機械高 | 660mm |
| シリンダー外径 | 305mm |
| 受圧面積 | 378cm2 |
| 最高使用圧力 | 66.2MPa |
| 所要油量 | 7.6L |
| 重量 | 約565kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

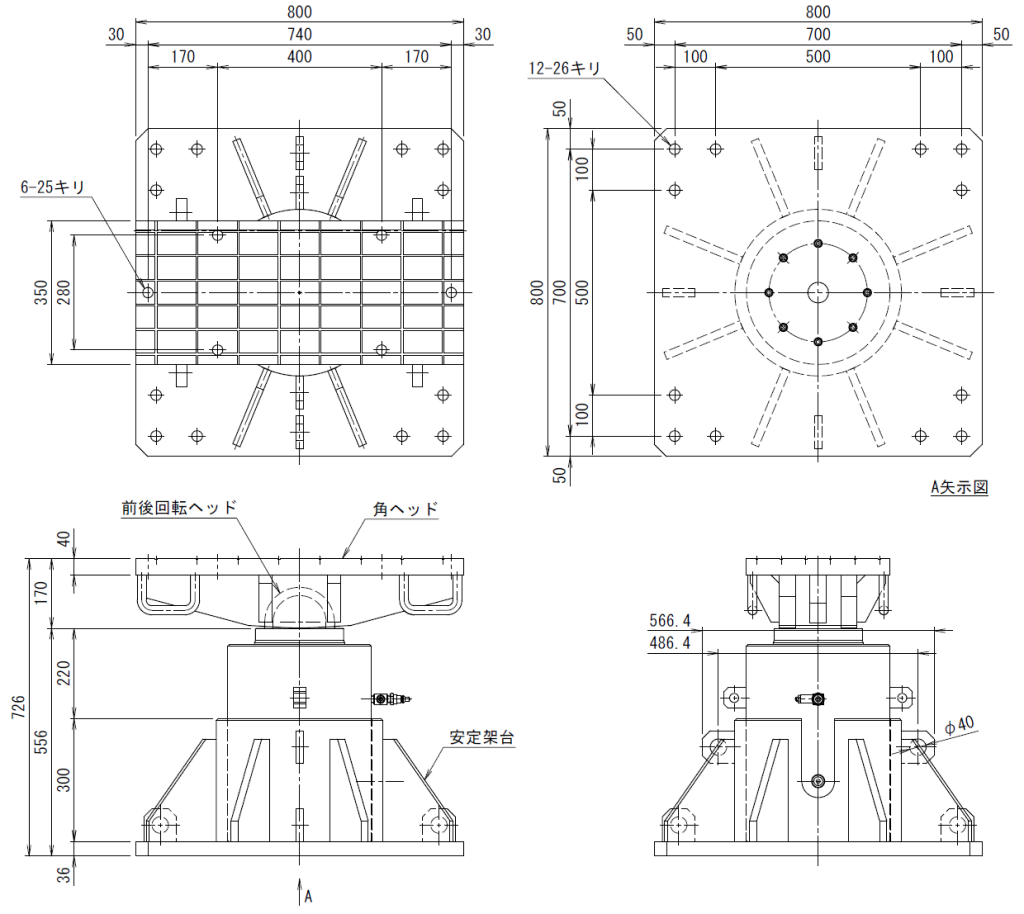

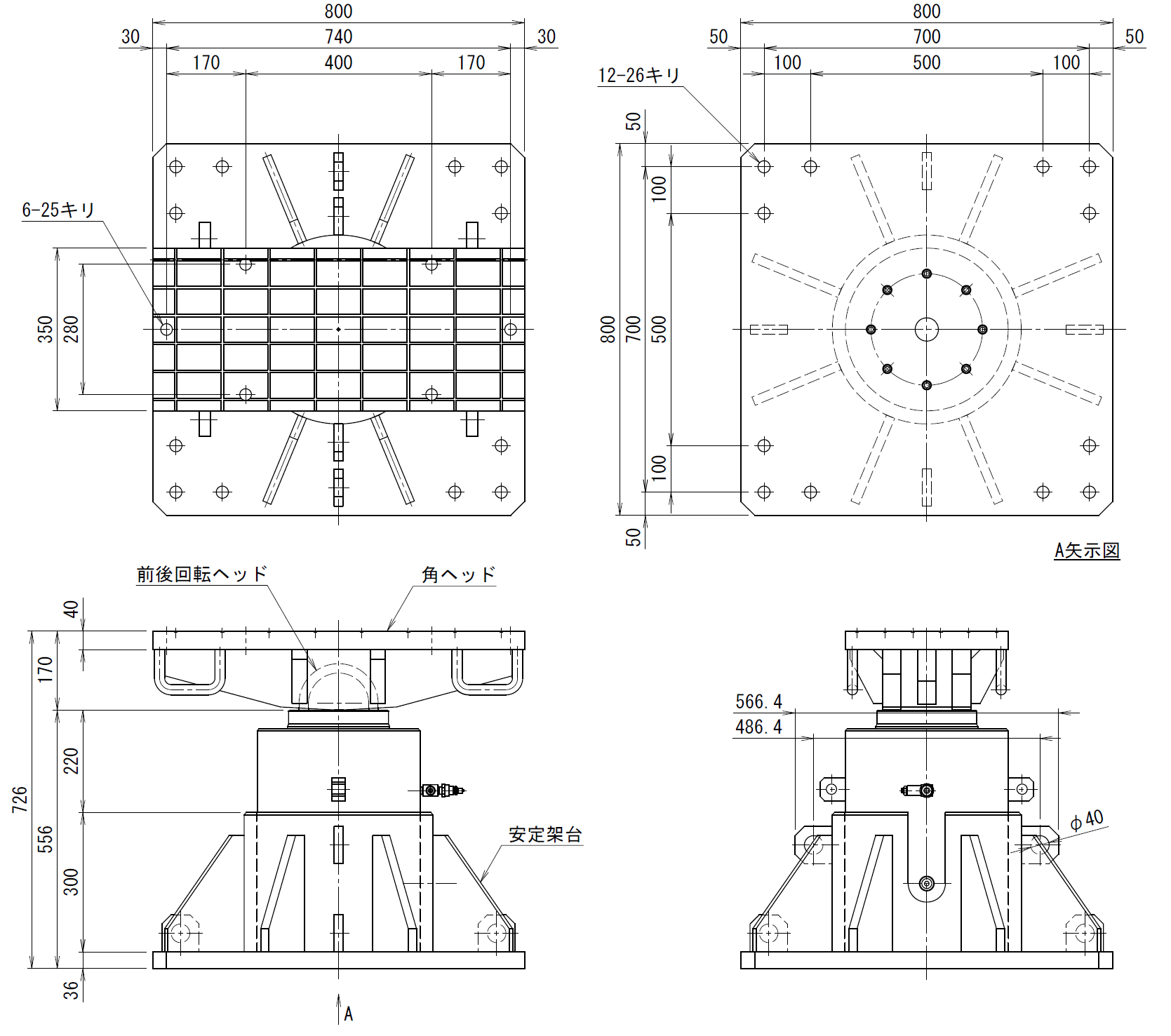

3000KN220ストローク仮受け用油圧ジャッキ 前後回転ヘッド型
仕様
| 能力 | 3000kN |
| ストローク | 220mm |
| 最低機械高 | 726mm |
| シリンダー外径 | 350mm |
| 受圧面積 | 439cm2 |
| 最高使用圧力 | 68.3MPa |
| 所要油量 | 9.7L |
| 重量 | 約794kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

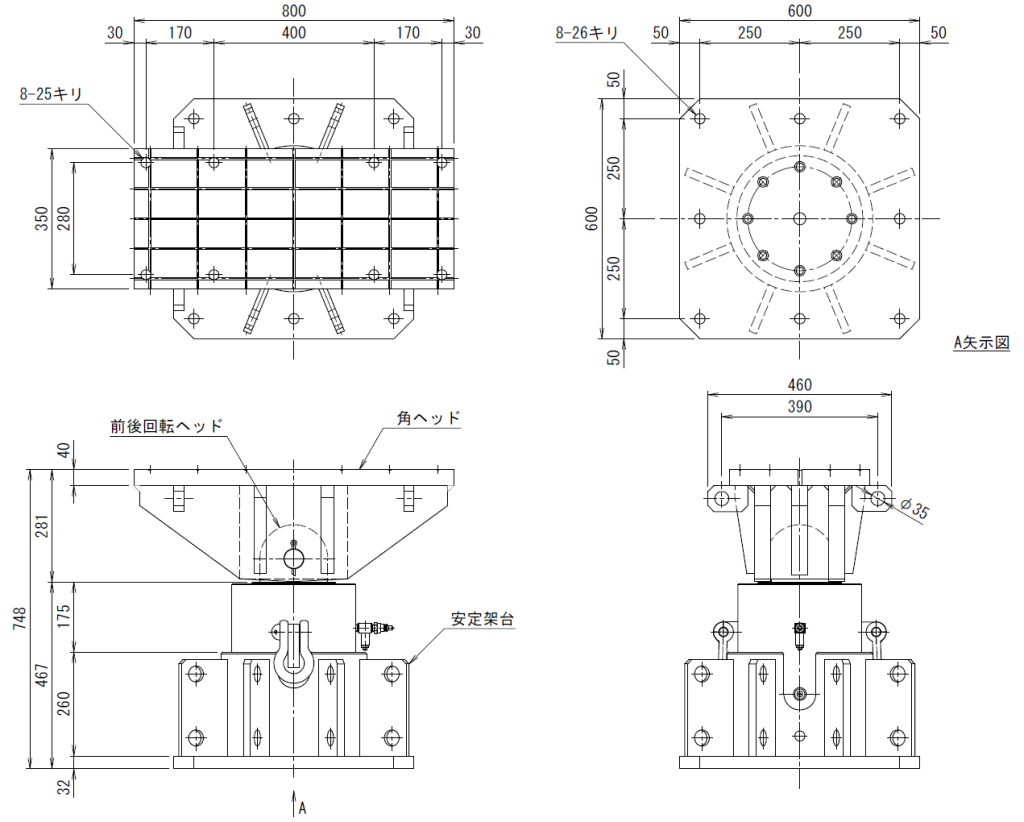

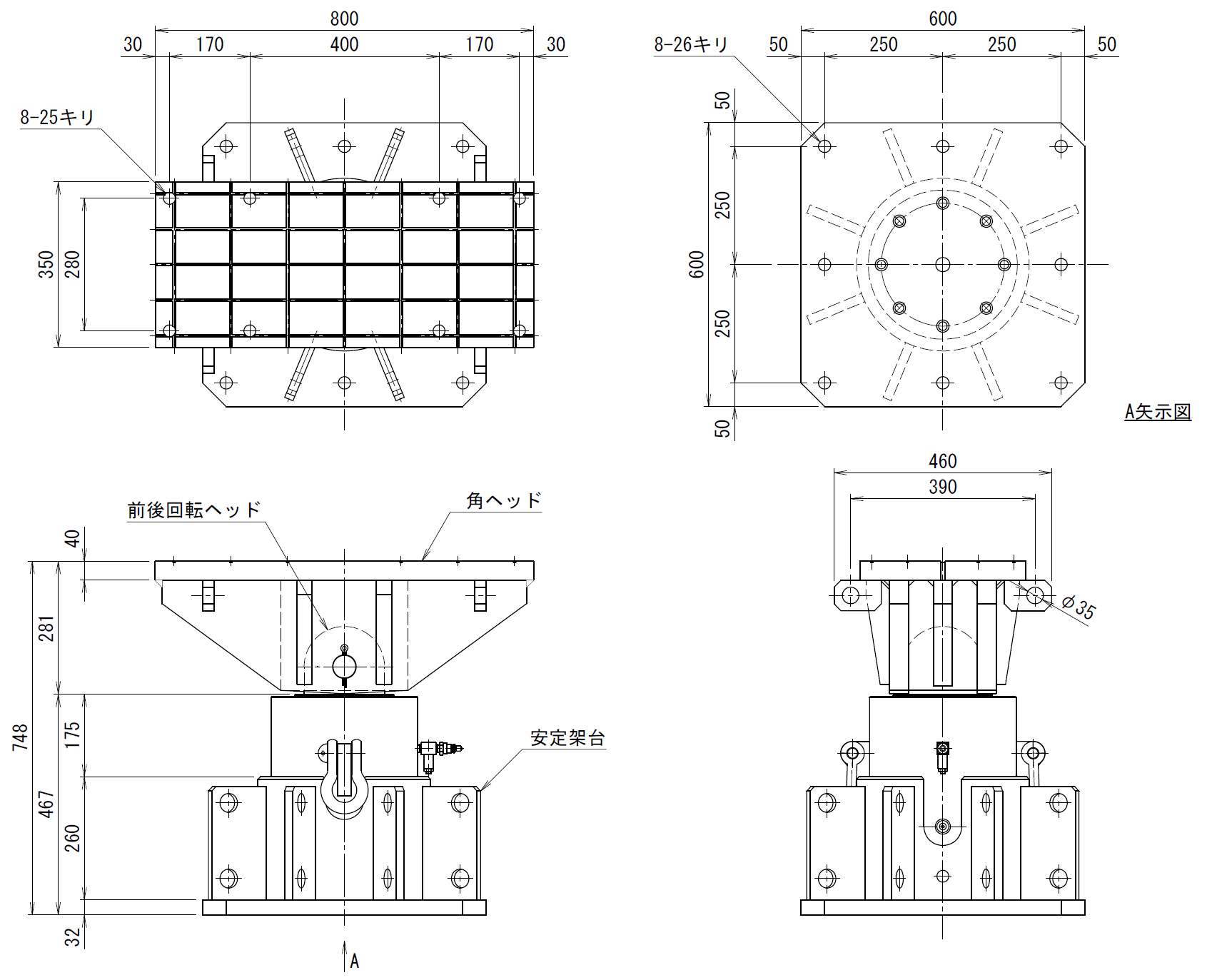

3000KN220ストローク仮受け用油圧ジャッキ 前後回転ヘッド型
仕様
| 能力 | 3000kN |
| ストローク | 220mm |
| 最低機械高 | 748mm |
| シリンダー外径 | 310mm |
| 受圧面積 | 490.9cm2 |
| 最高使用圧力 | 61.1MPa |
| 所要油量 | 10.8L |
| 重量 | 約667kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

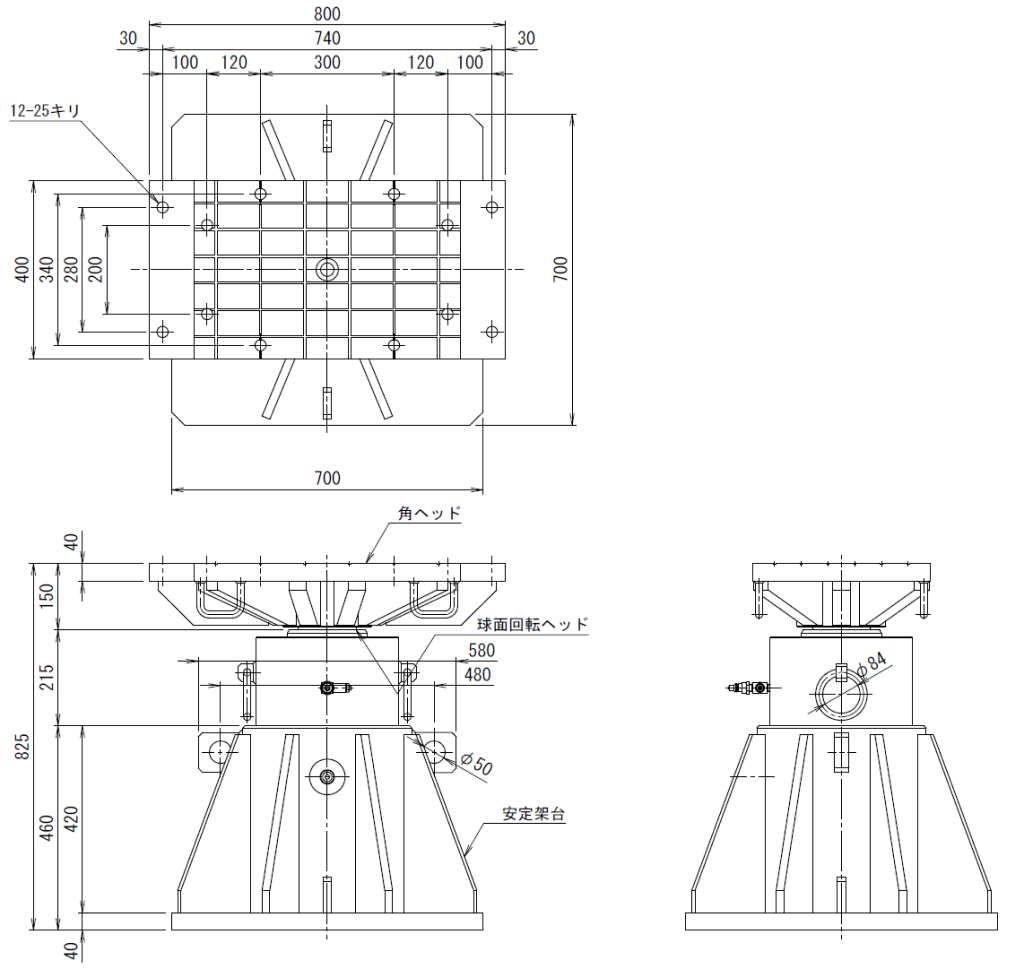

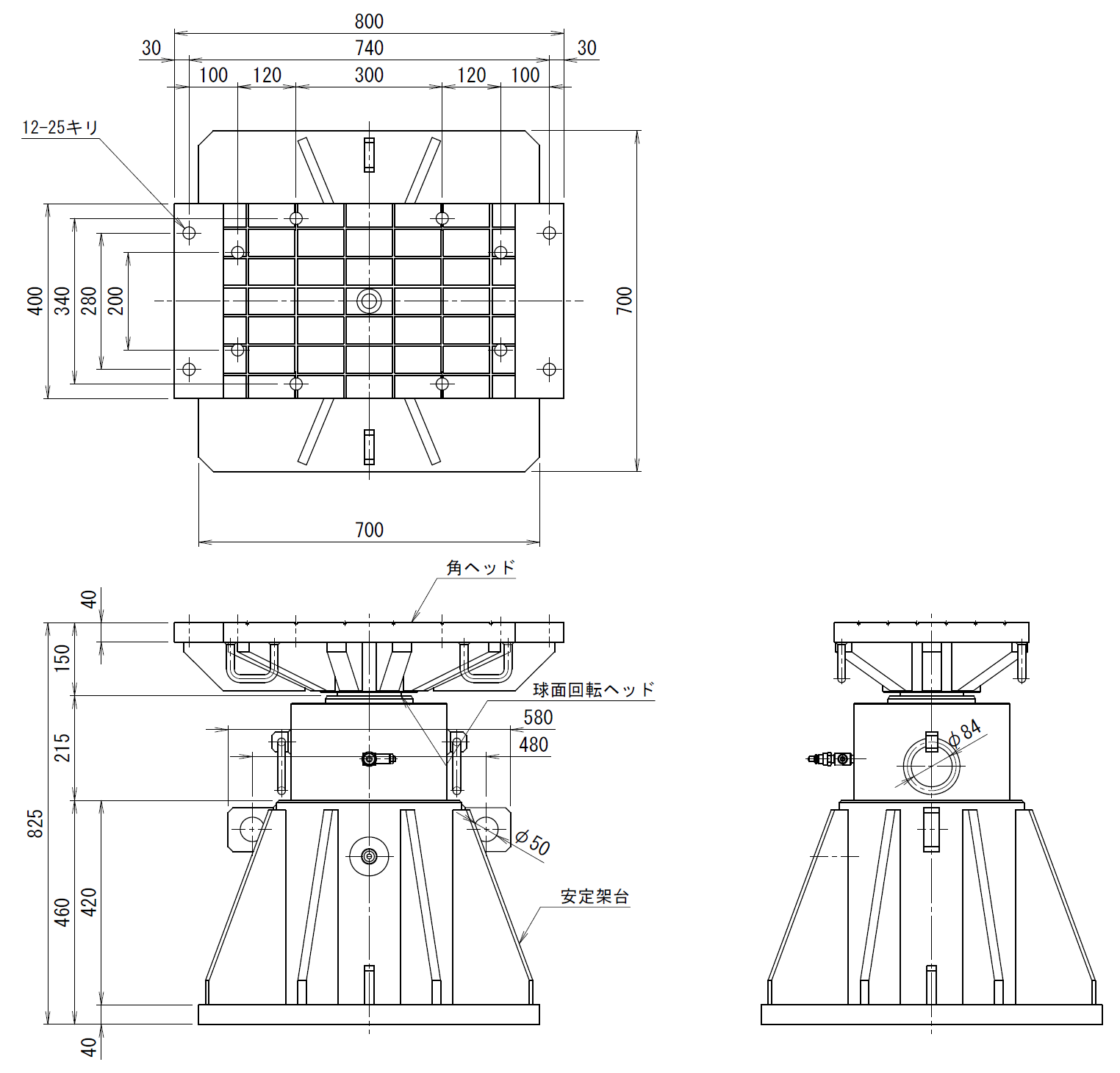

3110KN220ストローク仮受け用油圧ジャッキ 球面回転ヘッド型
仕様
| 能力 | 3110kN |
| ストローク | 220mm |
| 最低機械高 | 825mm |
| シリンダー外径 | 320mm |
| 受圧面積 | 415.5cm2 |
| 最高使用圧力 | 74.9MPa |
| 所要油量 | 9.1L |
| 重量 | 約890kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

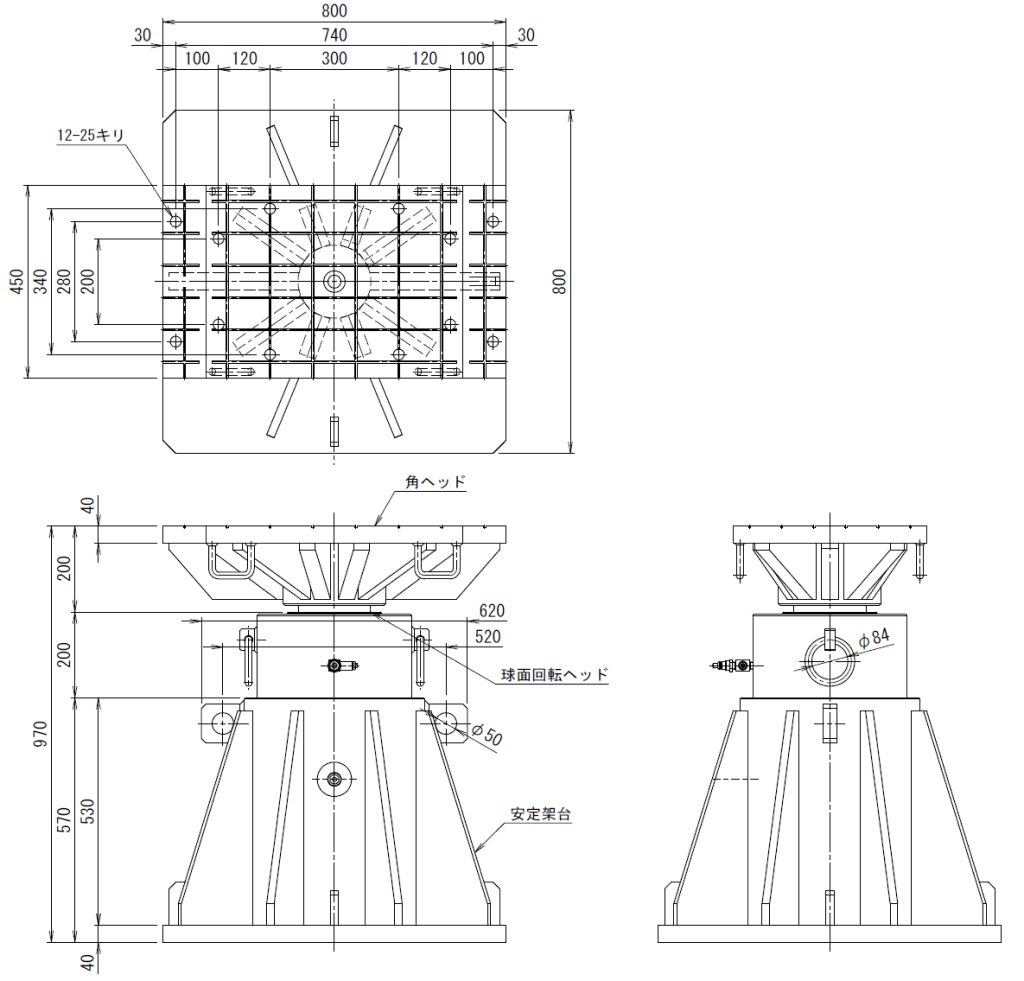

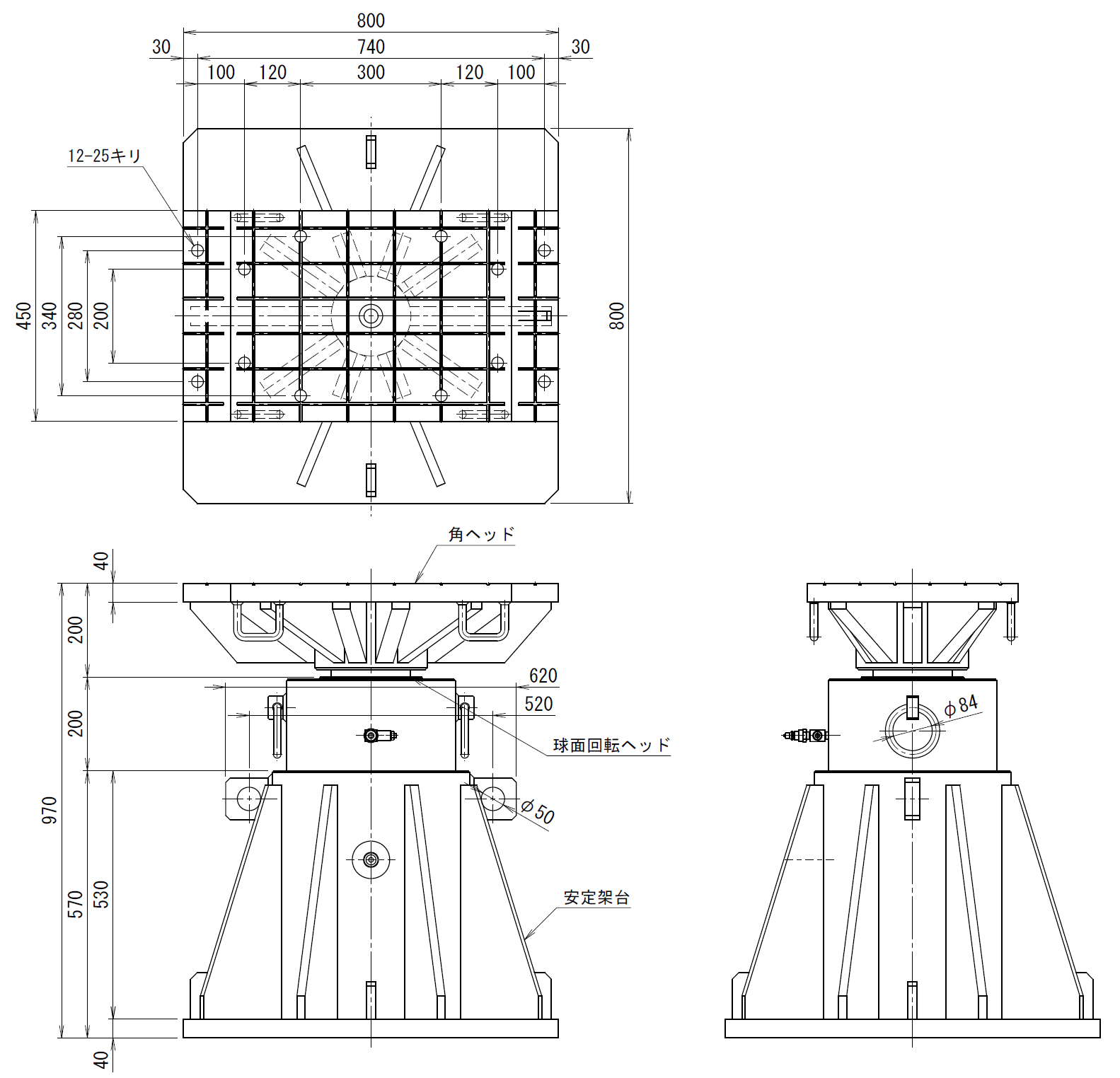

4250KN220ストローク仮受け用油圧ジャッキ 球面回転ヘッド型
仕様
| 能力 | 4250kN |
| ストローク | 220mm |
| 最低機械高 | 970mm |
| シリンダー外径 | 360mm |
| 受圧面積 | 594cm2 |
| 最高使用圧力 | 71.6MPa |
| 所要油量 | 13.1L |
| 重量 | 約1000kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |

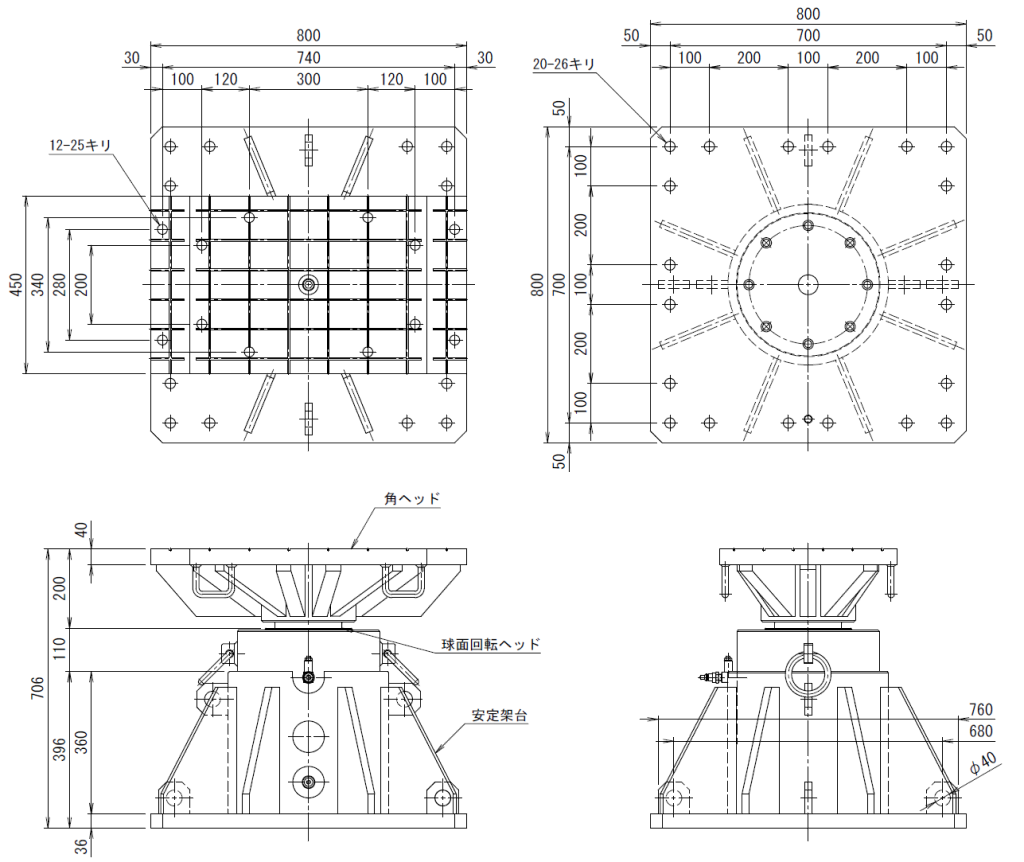

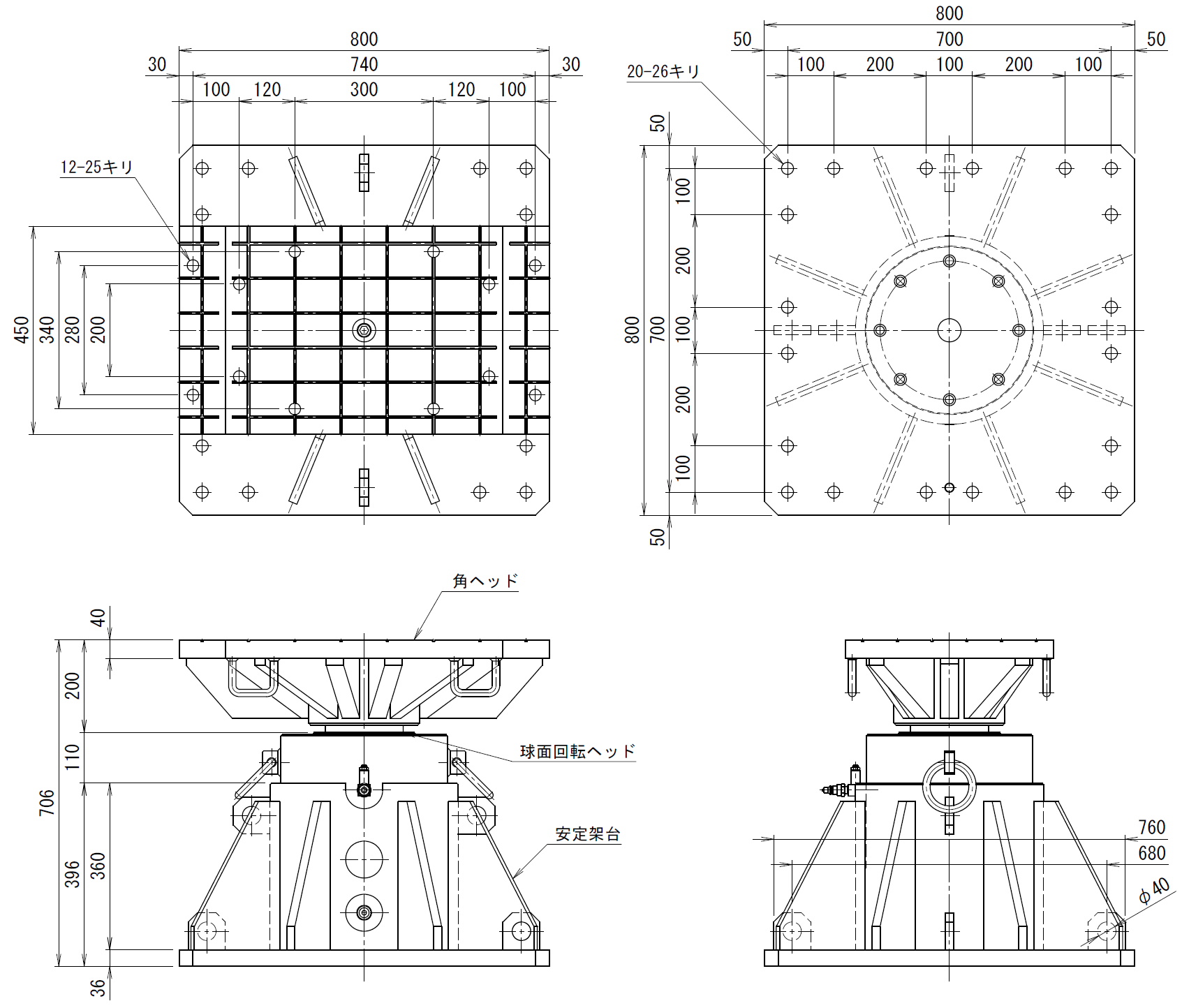

4250KN220ストローク仮受け用油圧ジャッキ 球面回転ヘッド型
仕様
| 能力 | 4250kN |
| ストローク | 220mm |
| 最低機械高 | 706mm |
| シリンダー外径 | 360mm |
| 受圧面積 | 594cm2 |
| 最高使用圧力 | 71.6MPa |
| 所要油量 | 13.1L |
| 重量 | 約947kg |
| ユニバーサル振り角 | ±3°
±5％ |
| ダウンロード | PDF 換算表 DXF DWG |
ストロークエンドからの加圧禁止！
補修用ジャッキは使用用途の都合上、ジャッキストロークが短くなっております。ジャッキストロークをストロークエンド近くまで使用して安全ナットをロックすると、ジャッキダウン時に安全ナットが解放できない恐れがございます。また、ストロークエンドの状態で加圧すると、機材が破損して使用不可になる恐れがございます。ジャッキアップの際はジャッキの残ストロークを適宜確認し、必要に応じてジャッキ下へライナー材の挿入等、対策を講じてください。
可動方向以外は動かさないでください
ユニバーサルヘッドプレートの可動方向は一軸になっております。設置する際には、プレート側面に貼り付けてある指示シールに従って設置してください。また、プレート可動箇所への干渉物がないか、十分に確認願います。
上記が守られていなかった場合、機材や構造物の破損につながる恐れがございます。
