ジャッキ管理システム
見えない力を見る、現地の状況を知る、ジャッキを操作する。
現場全体を見渡す視点と、操作インターフェイスが、
ジャッキと、ソフトウェアを最高の形で連携させます。

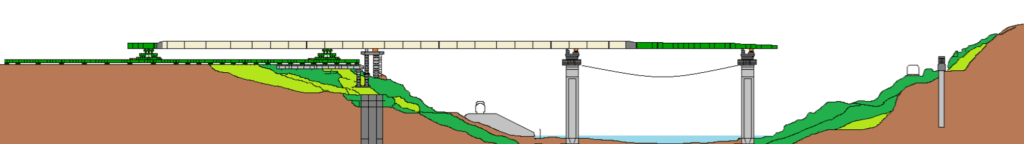

大規模現場では、重量物を支えるジャッキ、移動させるための装置など、多くの種類と数のジャッキが使われます。それらを一元管理するために、最適な計測機材を選定し、現場全体を直感的に把握できる専用ソフトを作成します。管理室の計測画面は、遠隔でモニタリングも可能。様々な現場に柔軟に対応することができます。
システム概要

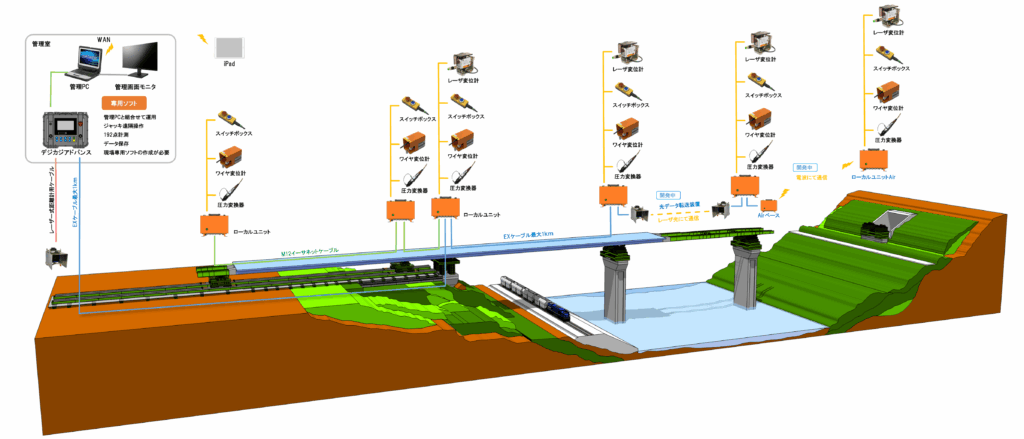

モニタリングと、集中コントロール

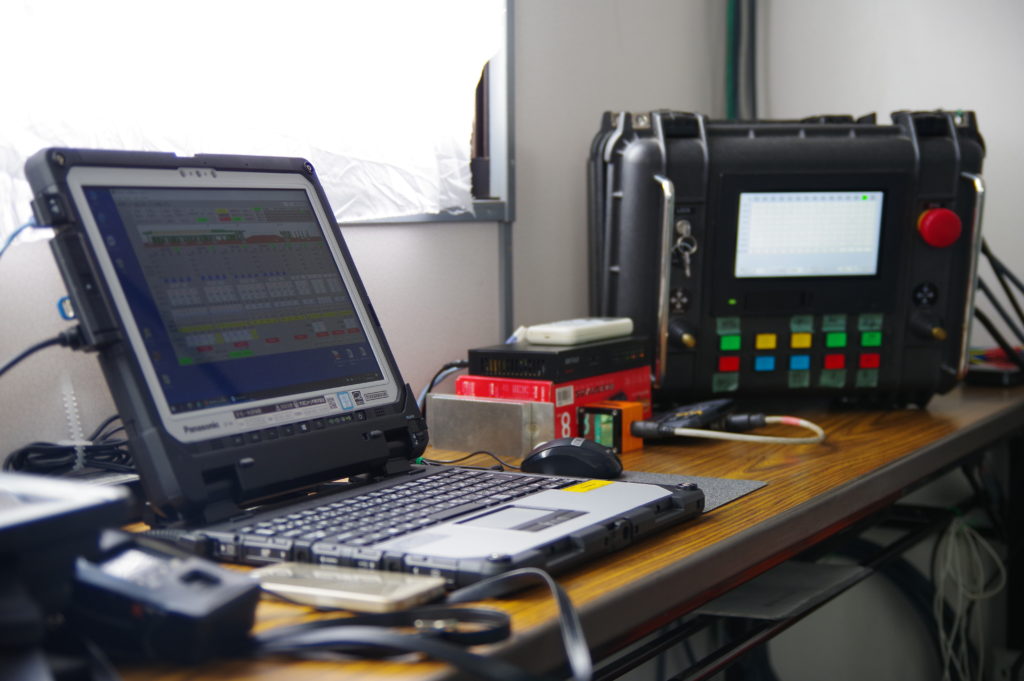

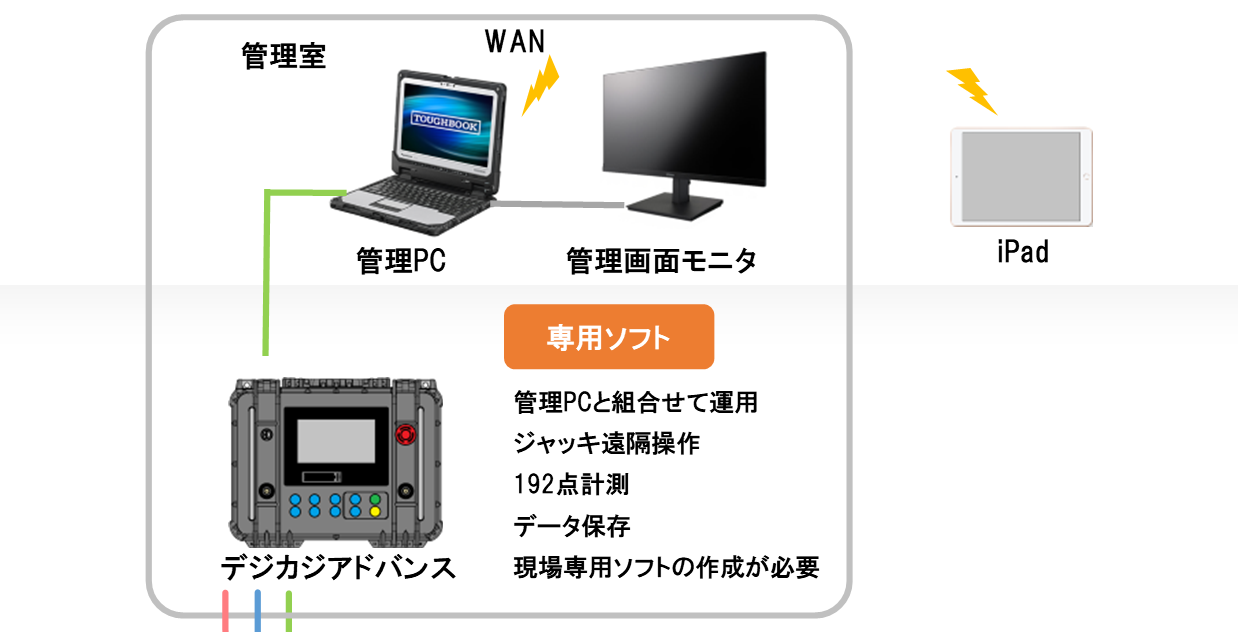

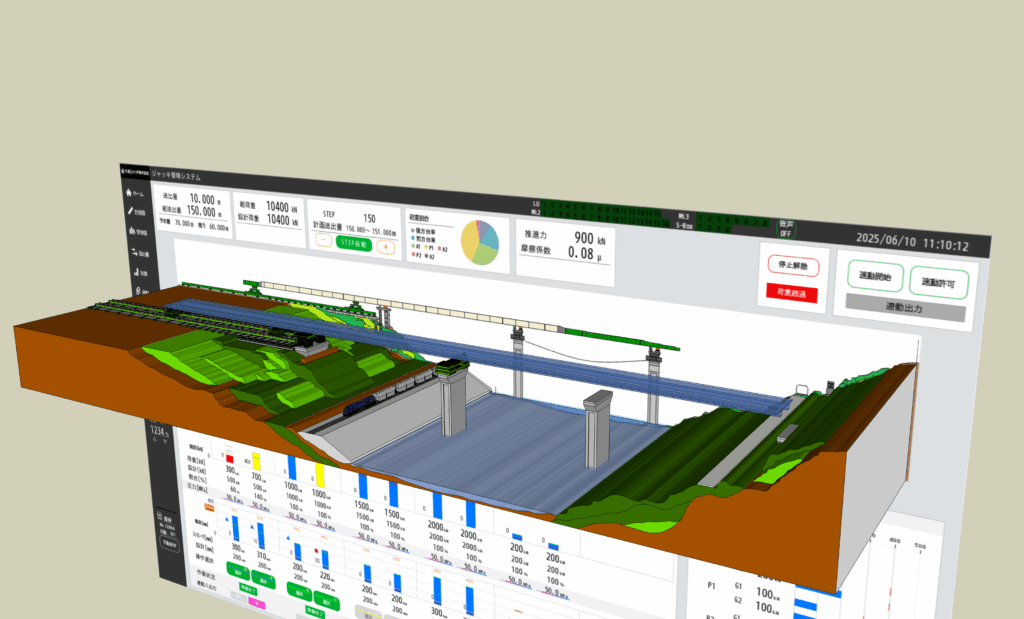

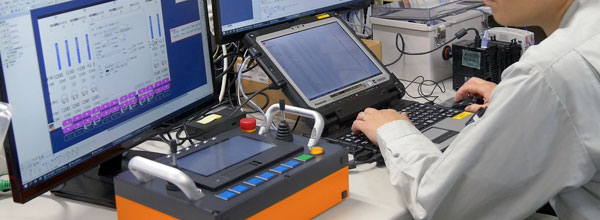

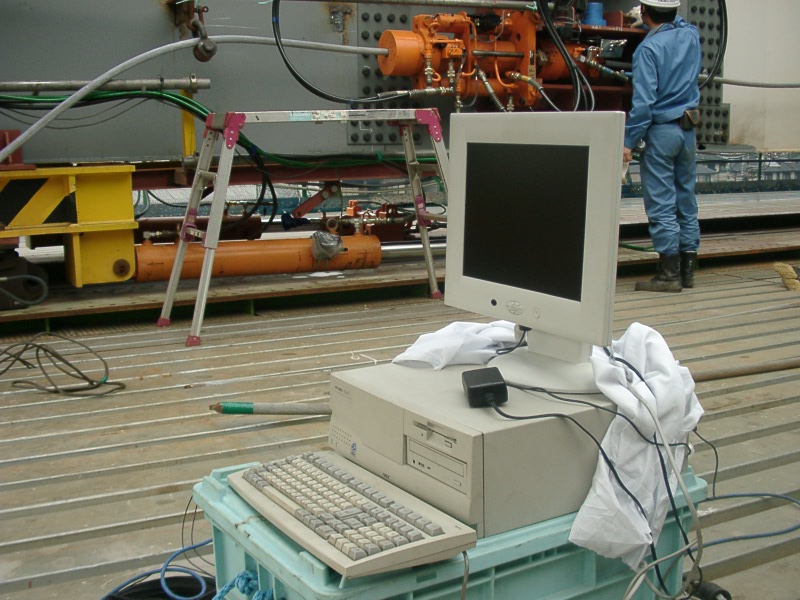

管理室は、管理PC、管理画面モニタ、デジカジアドバンスを設置し、システムの指令所として機能します。管理PCに接続した管理画面モニタには、計測画面を表示し、全体のシステム管理を行います。画面は複数のiPadでモニタリングすることができます。デジカジアドバンスには、各現場の仕様に合わせて作成した専用ソフトがインストールされており、レバー操作でジャッキを遠隔操作できます。
データ収集
ローカルユニットは、センサデータを収集しイーサネットケーブルでデジカジアドバンスにデータを送ります。さらに、ポンプユニットへの操作通信や、ネットワークのハブの役割をします。コンパクトなローカルユニットLightと、1km以上の通信や、オプション機能を追加できるローカルユニットの2種類があります。
コントロール

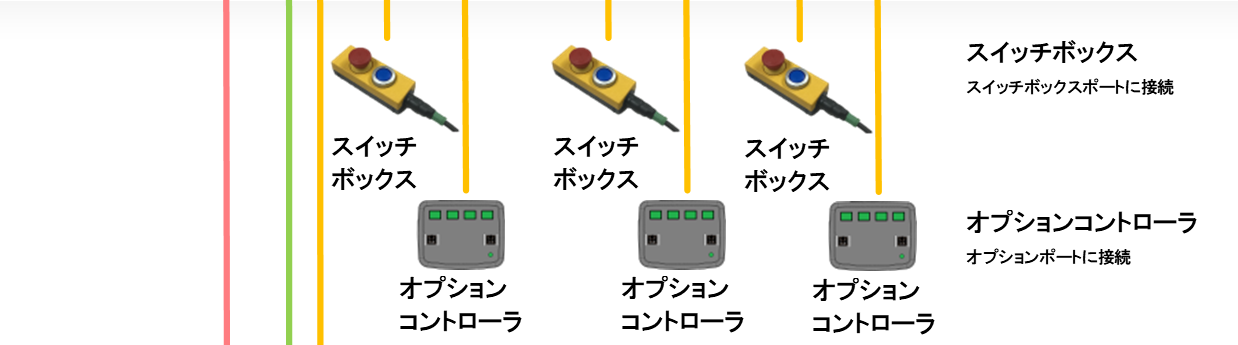

スイッチボックスは、緊急停止や、作業状況の通知をボタン操作で行うことができます。オプションコントローラは、ローカルユニットに接続した制御ユニットを同時に操作することができます。管理室からの集中コントロールのほか、現地でもジャッキの同時操作を可能とします。
センサ

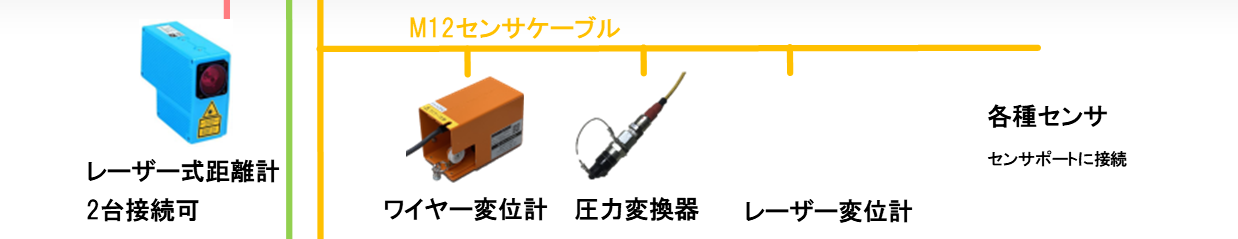

圧力変換器はジャッキ圧力を測定し荷重に換算することができます。ジャッキストロークや変位計測は、ワイヤー変位計、レーザ変位計を使用します。長距離の移動量の計測はレーザ式距離計測器を使用します。
ポンプユニット

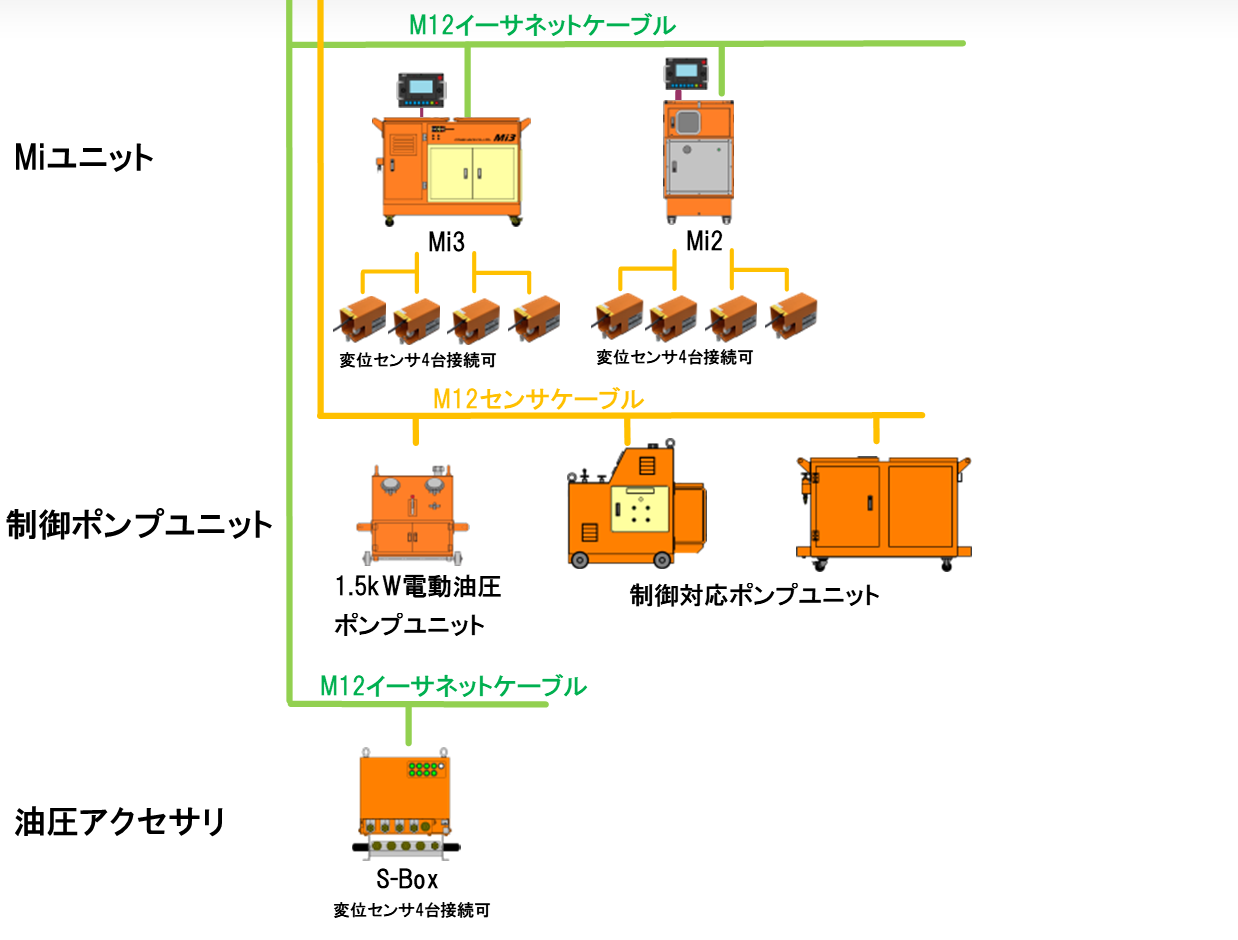

Miユニットは、1本のイーサネットケーブルの接続で、制御・荷重計測ができ、変位センサを繋ぐことが可能です。制御ポンプユニットは、制御・荷重計測のセンサケーブルを別々に接続して使用します。油圧アクセサリは、他のポンプユニットを油圧源として制御機能を拡張します。
PCのディスプレイに
すべてを表示
デジカジアドバンスの
5倍の解像度
文章入力エリアの左右に余白があります。ブロックパターンはの組み合わせはブロックの機能だけでなく、各ブロックの「高度な設定」にcssを割り振って独自のcssを当てるとデザイナーさんがいろいろと力を発揮できる分野ではないかなと思います。

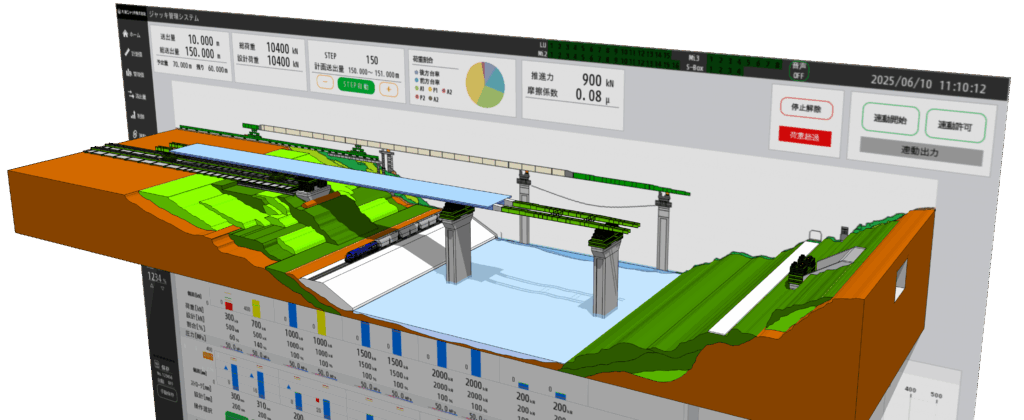

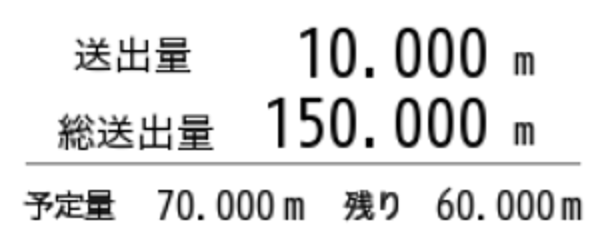

ジャッキ荷重・変位を
数値・グラフ表示

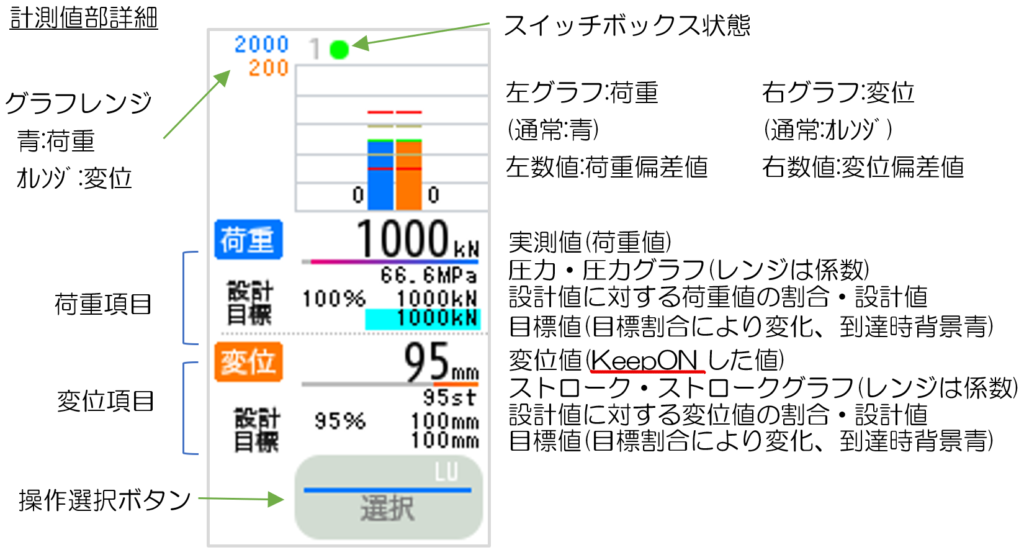

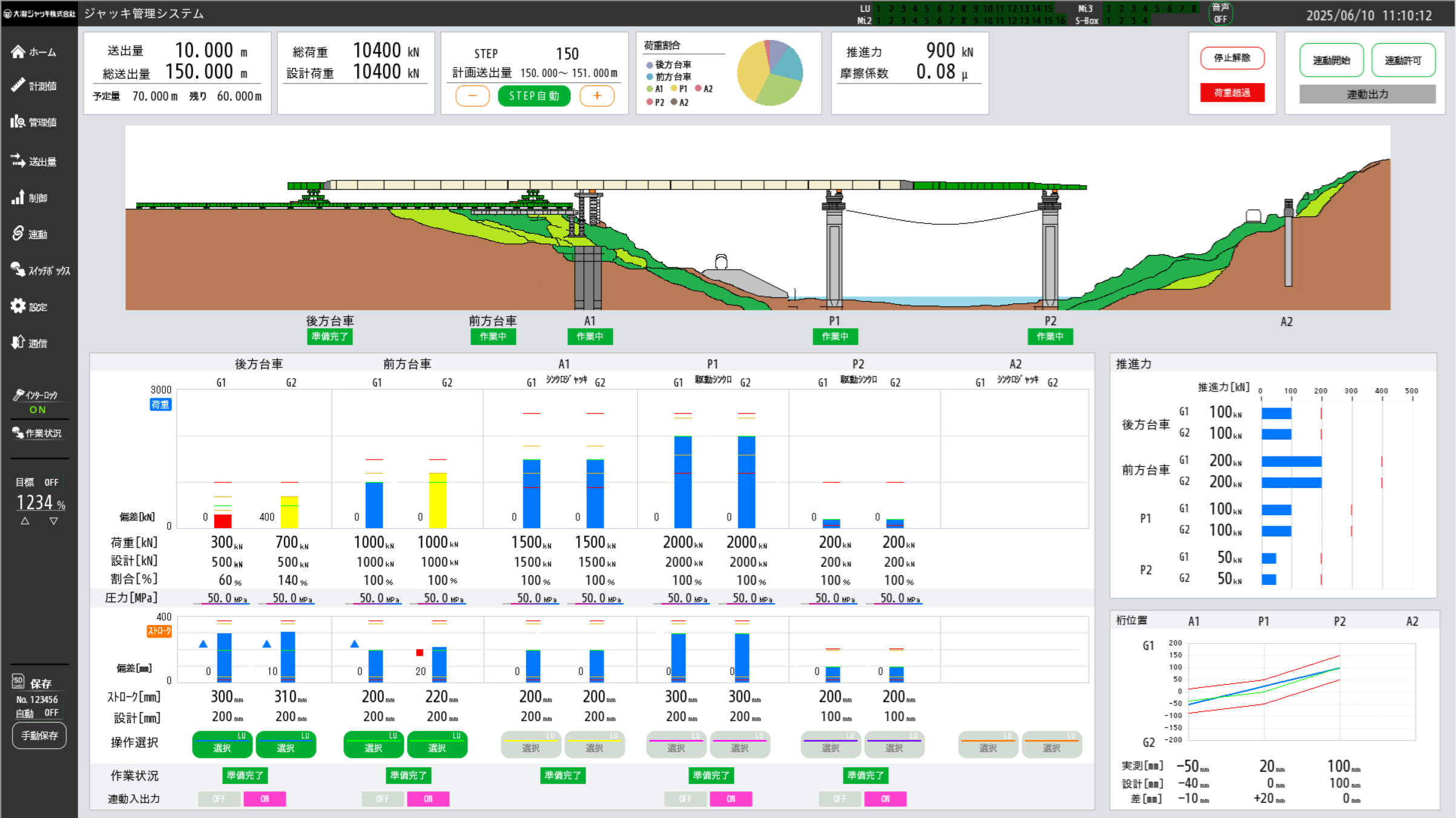

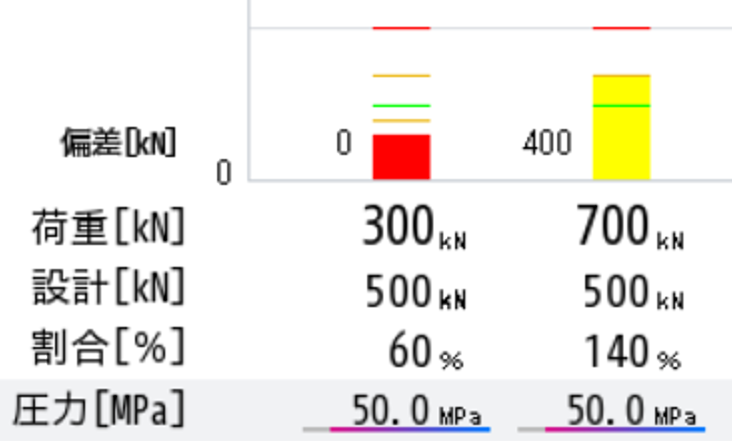

現場では迅速な状況判断が求められます。すべてが重要な情報の中、直感的に最適な正解にたどり着けるよう、レイアウト、数値のサイズや配色を考慮しました。数値だけでなく棒グラフにも管理値を表示。警告表示は背景色が変化し、何が原因で停止しているか明確に表示します。
数値保存

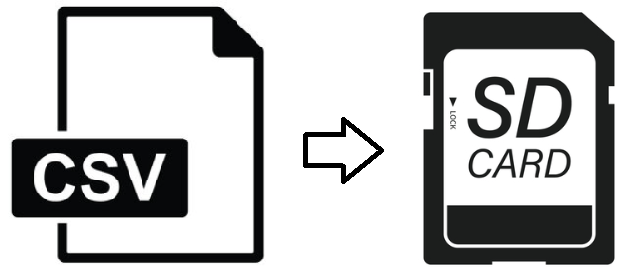

数値データは、CSVファイルとして保存することができます。ファイルはSDカードを抜き取るか、タッチパネル下のUSBポートに、USBメモリを挿入することで移動することができます。抜き取ったファイルはエクセル等で編集することができます。
画面保存
任意の時間毎に画面のキャプチャを画像ファイル(PNG形式)として保存することができます。ファイルはWindowsのエクスプローラでいつでも確認できるので、作業中に過去の画面を参照することも可能です。
現場を想定した
自動制御操作

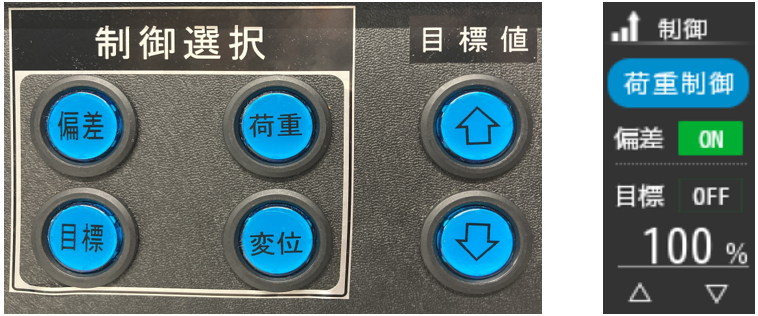

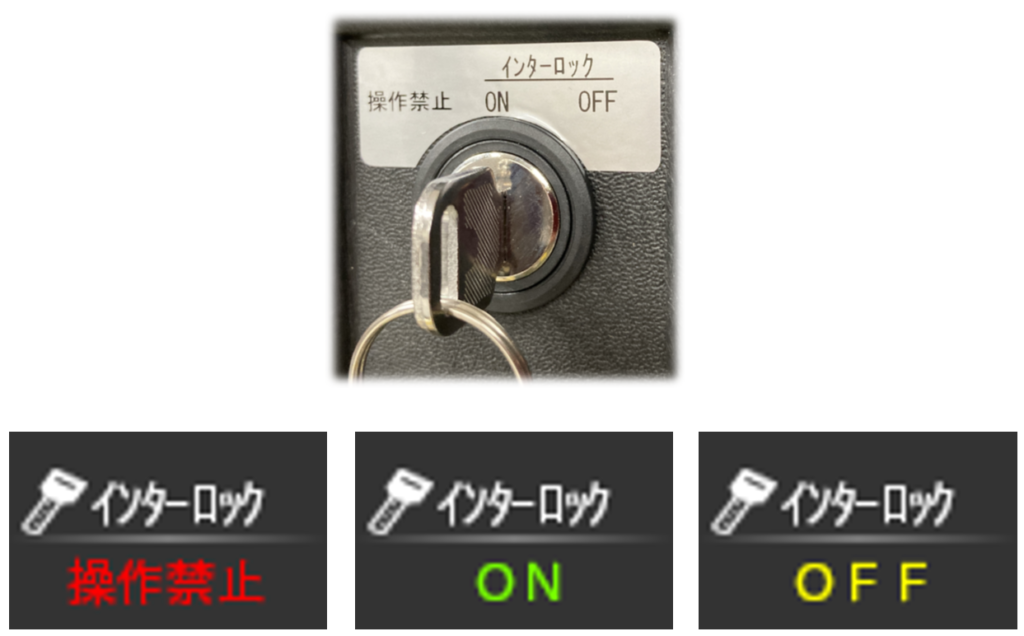

偏差を最小に抑える偏差制御。設計値に到達したら停止する目標制御。荷重・変位どちらの値をもとに制御をするか選択する荷重/変位制御選択。ジャッキ操作に必要なテクニックをボタンで選択、レバーで操作できます。すべての操作に計測値の停止値を設けることができるので、安心して操作することができます。

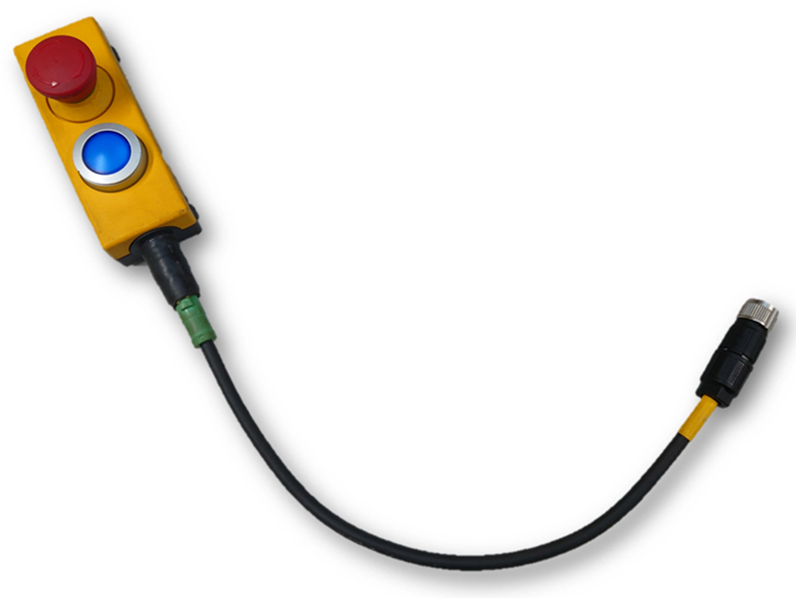

スイッチボックス
偏差を最小に抑える偏差制御。設計値に到達したら停止する目標制御。荷重・変位どちらの値をもとに制御をするか選択する荷重/変位制御選択。ジャッキ操作に必要なテクニックをボタンで選択、レバーで操作できます。すべての操作に計測値の停止値を設けることができるので、安心して操作することができます。
音声による
確実なジャッキ操作案内

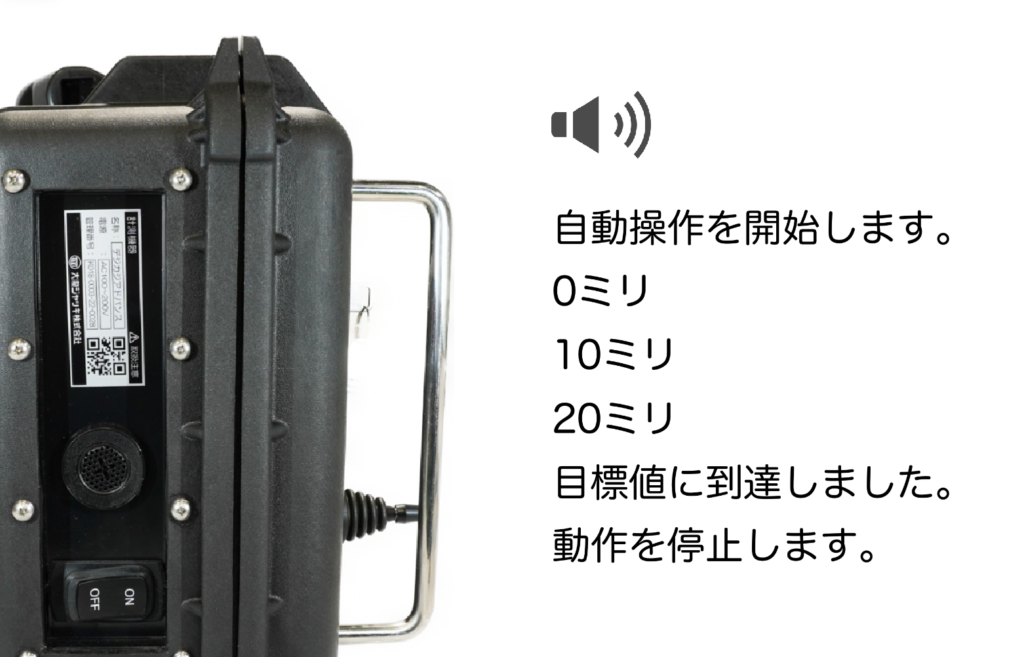

操作時や、管理値を超えた場合など、音声アナウンスを発声し、操作者に確実に情報を伝えます。音量調節の可能なスピーカーは、最大音量にすれば作業員全体の声掛け役として、最小音量で計測室での集中管理のサポートとして活躍します。計測値をリアルタイムに読み上げることも可能です。
タフブック
どんな現場にも対応できるように。筐体には、樹脂製ハードケースの代名詞でもある、Pelican Products(ペリカンプロダクツ)社のペリカンケースを使用しています。操作レバー、スイッチも防水・防塵の物を使用し、屋外使用を前提とし作りこみました。小雨程度のであればそのまま使用できます。

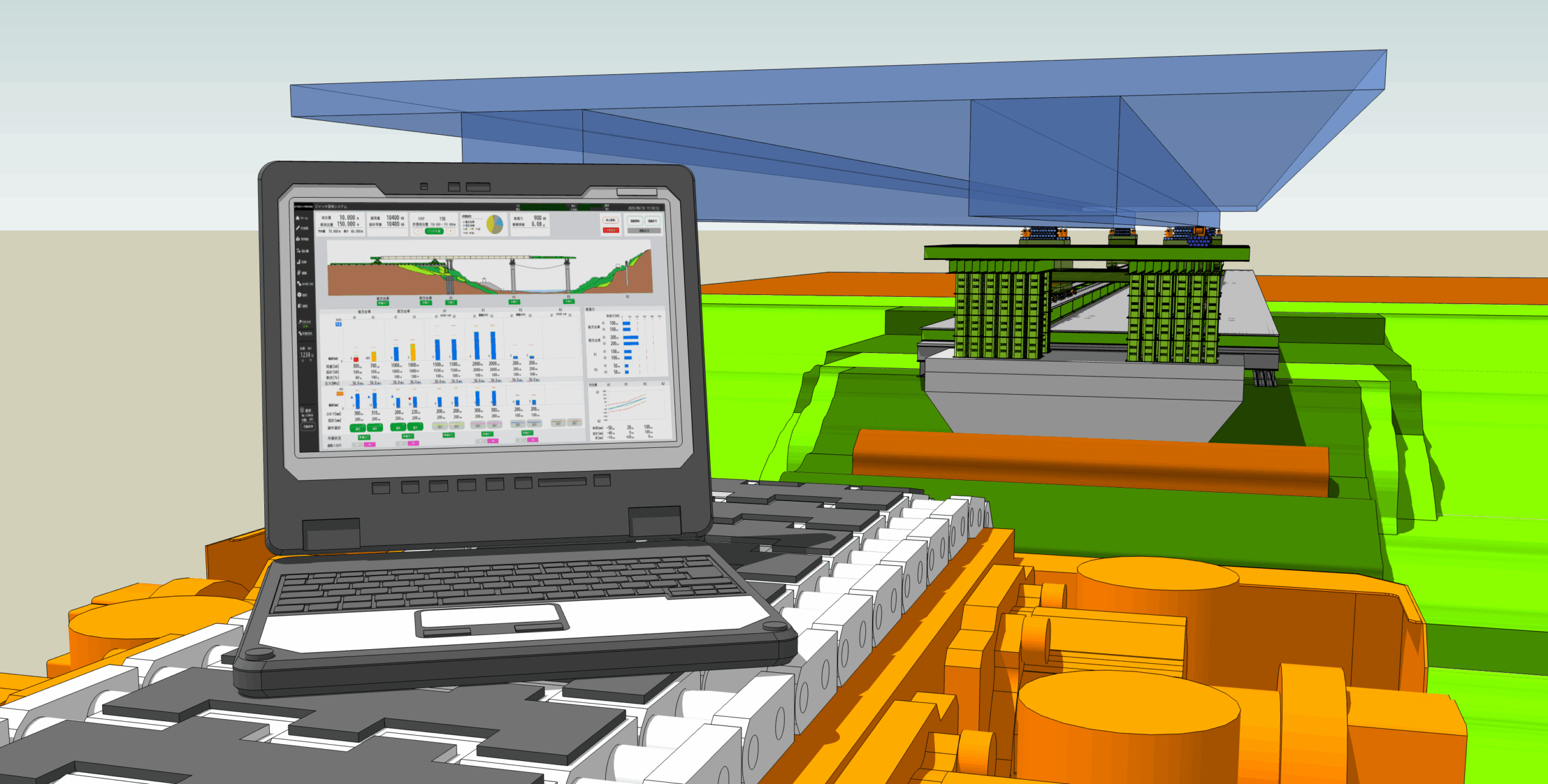

管理PCには、過酷な現場に対応したパナソニック社のタフブックを使用しています。

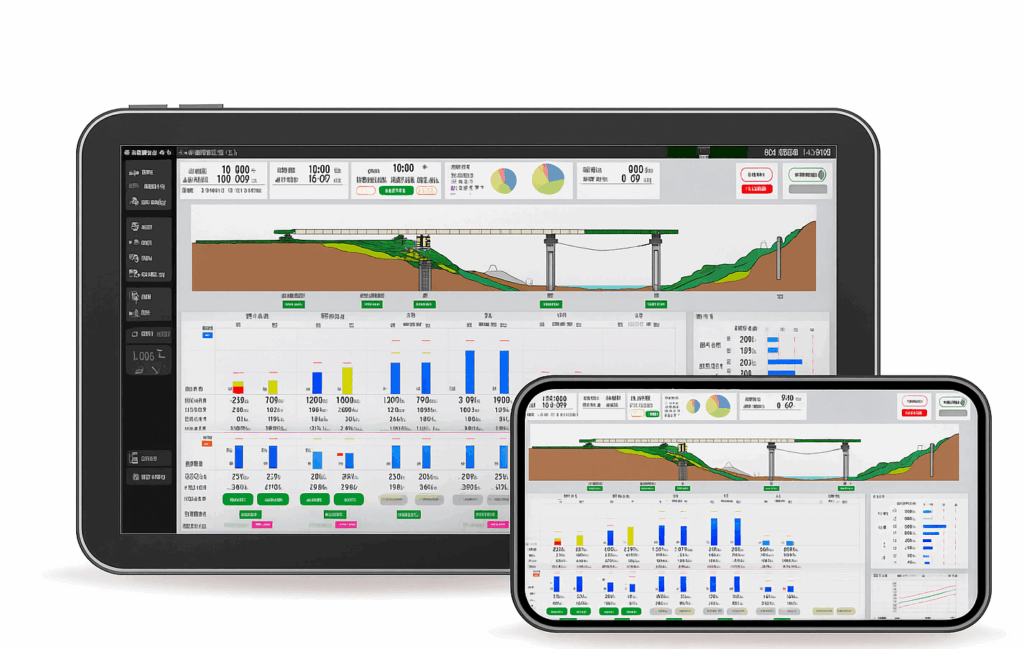

iPadでモニタリング
変化の見える
トレンドグラフ

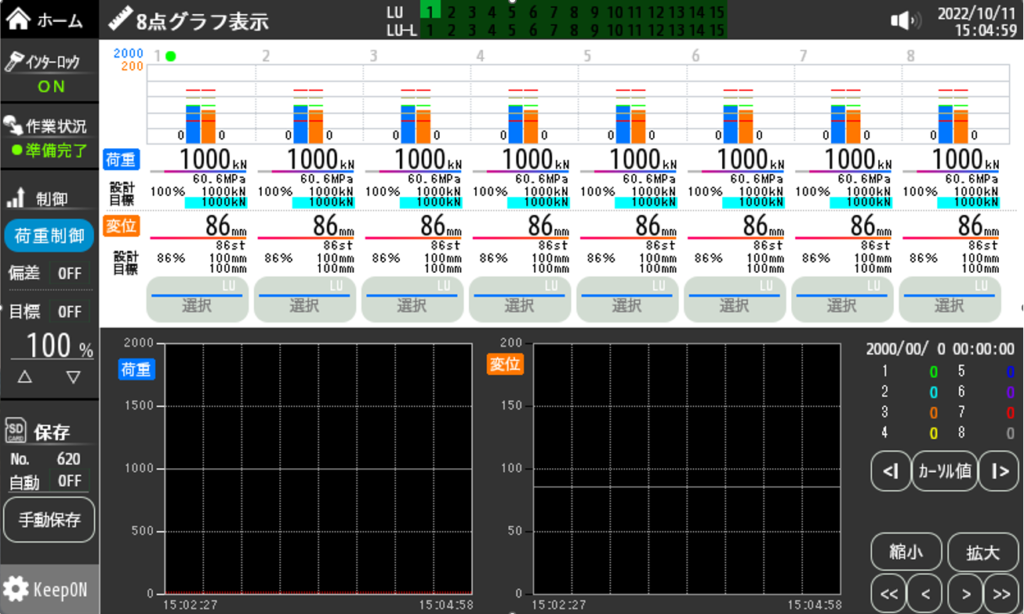

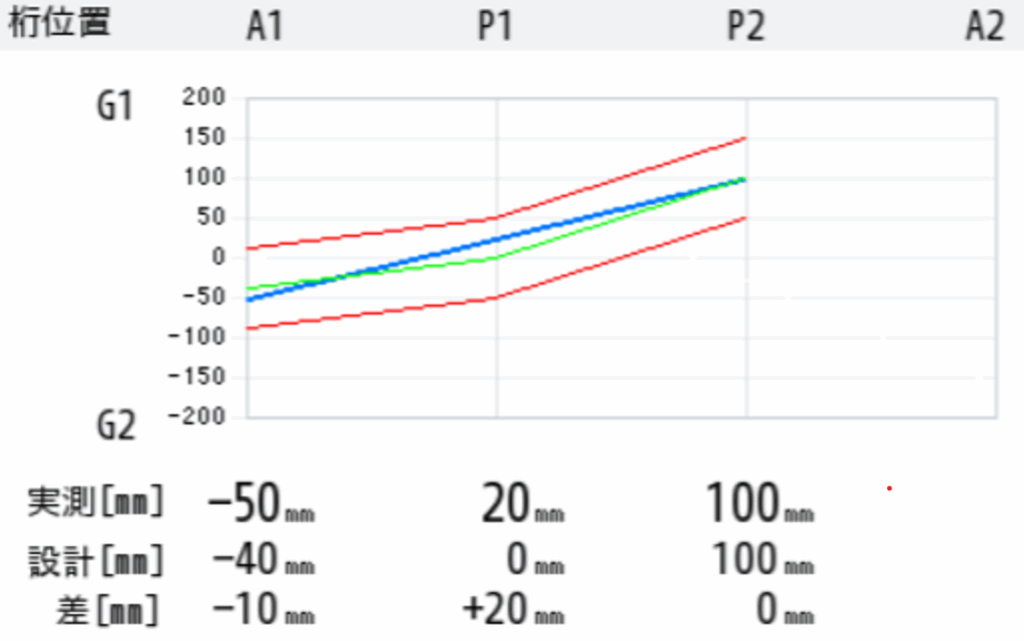

荷重・変位の時間変化はトレンドグラフで確認。8点グラフ表示に切替えることで、リアルタイムの数値・棒グラフ表示の下に、トレンドグラフを同時に表示できます。8点すべてのデータがグラフにプロットされ、時間軸の変更、過去のデータ参照も同じ画面で可能です。
さまざまな問題を
解決するために誕生
企業にとってウェブサイトで情報を発信をすることはとても重要なことです。企業のウェブサイトを作ろうと思っても、忙しくて着手できなかったり、専門的な知識がなくどうすれば良いのかわからない方も多いです。作ったは良いけど更新しづらいというお悩みも聞きます。私たちは、そんな企業様向けに高品質なテーマ開発やプラグイン開発に力を入れております。
さまざまな問題を
解決するために誕生
文章入力エリアの左右に余白があります。ブロックパターンはの組み合わせはブロックの機能だけでなく、各ブロックの「高度な設定」にcssを割り振って独自のcssを当てるとデザイナーさんがいろいろと力を発揮できる分野ではないかなと思います。
イーサネットを使用した
省配線システム

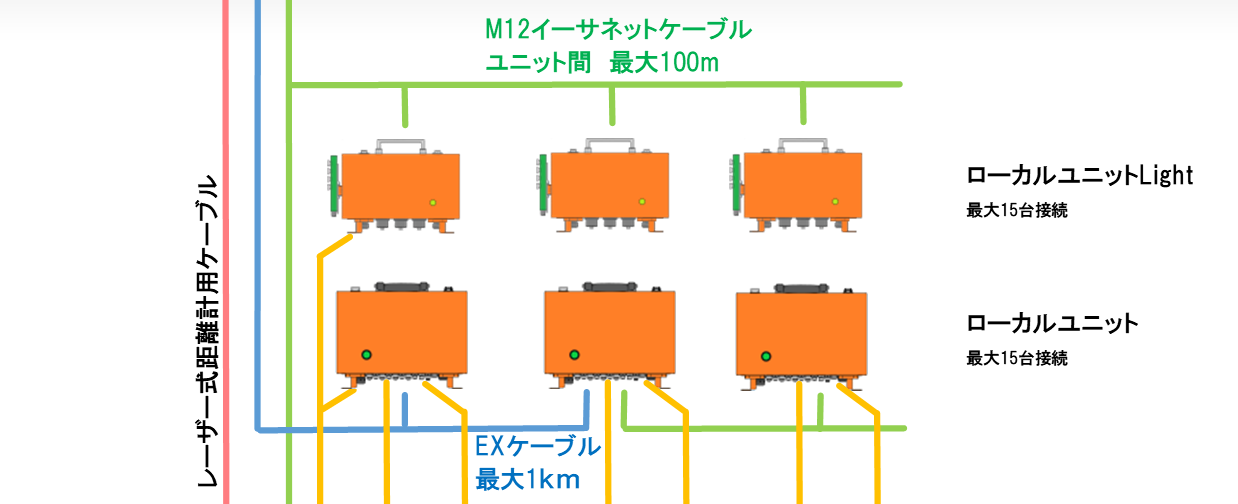

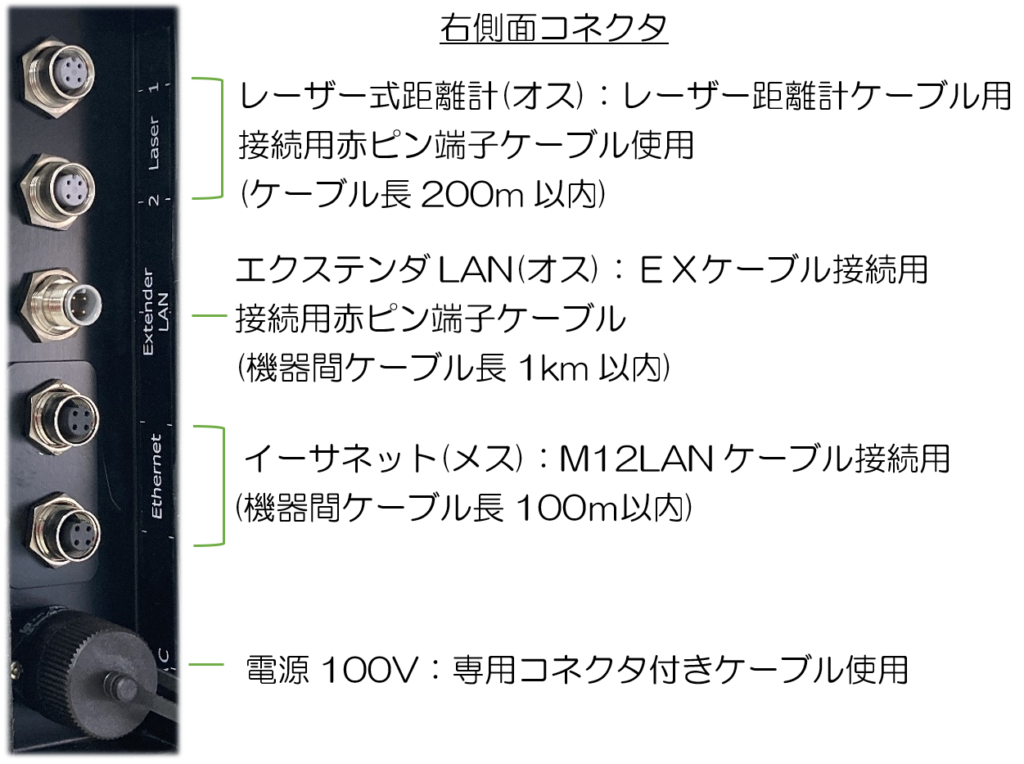

センサ、ポンプユニットはローカルユニットを経由して接続するので、橋梁工事の離れた脚間でも LAN ケーブル 1 本で通信可能です。Mi ユニットは、ローカルユニットを使用せず、LAN ケーブル接続で計測制御ができます。LANケーブルは、産業用のイーサネットケーブルを使用。防水・防塵のコネクタ接続は、接続のミスもなく確実な通信ができます。100mを超える長距離の通信には、エクステンダポートを使用することで、1kmの通信も可能となります。
プロのテクニック
KeepON
ジャッキ操作は、ストロークがバラバラの状態を保ったまま、重量物を上げ下げしたい時があります。その状態で初期値をとればいいのですが、そうするとストロークがわからなくなってしまいます。そんな時は、KeepONを使用して変位ゼロをしてください。変位は、変位値(KeepONした値)と、ストローク値の二つを表示し、変位量をもとに自動制御が行われます。
ダウンロード
仕様書
デジカジアドバンス 本体
仕様書デジカジアドバンス本体.pdf
0.39MB
仕様書
デジカジアドバンス 汎用ソフト
仕様書デジカジアドバンス汎用ソフト.pdf
0.26MB
取扱説明書
デジカジアドバンス
デジカジアドバンス__取扱説明書_20221010.pdf
1.26MB
