Miユニット
無垢なジャッキに、知識を与える
シーケンサを内蔵した、ハイエンドポンプユニット
使用方法
油圧ジャッキを接続したポンプユニットの操作を説明します。
仕様 一覧
Miユニット
名称 | 使用ポンプ | 電動機 | 圧力 (高圧/低圧) | 吐出量 (高圧/低圧) | 重量 | ダウンロード |
---|---|---|---|---|---|---|
Mi2 | ERL-5G | 2.2kW-4P 200V 1台 | 70/14 MPa | 0.6~2.0/7.2 L/min | 600kg | PDF DXF DWG |
Mi3 | PDF DXF DWG |

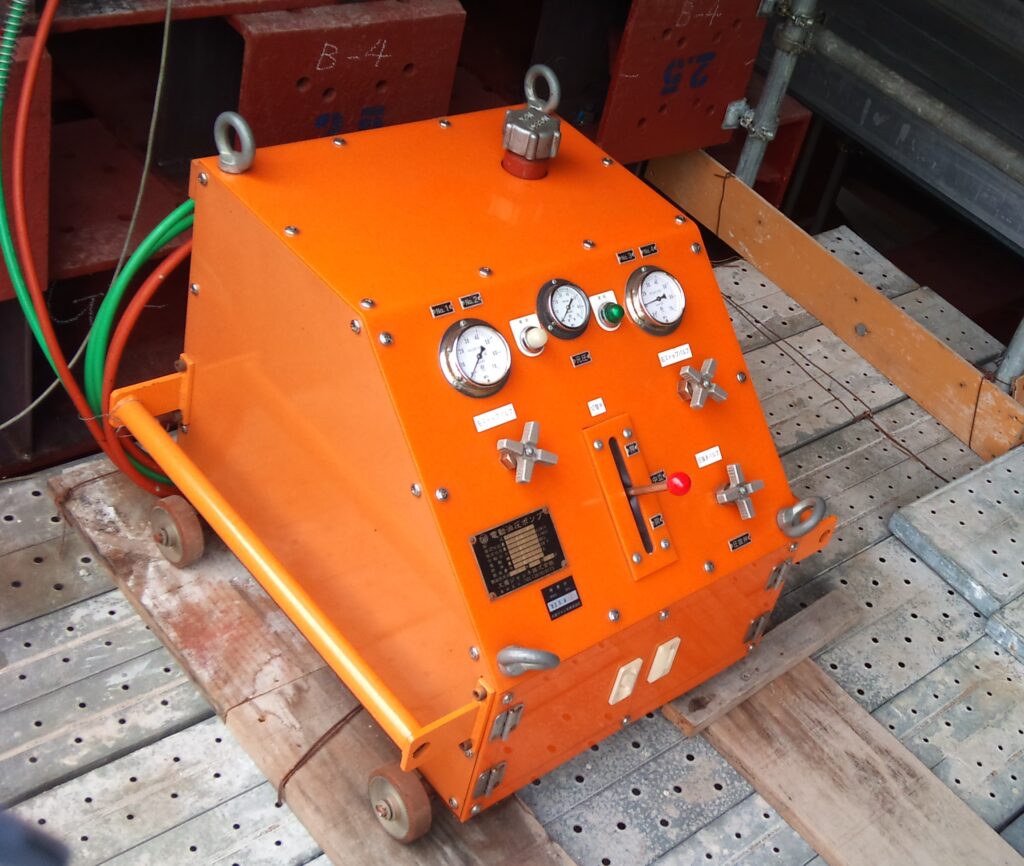

制御ユニット
名称 | 使用ポンプ | 電動機 | 圧力 (高圧/低圧) | 吐出量 (高圧/低圧) | 重量 | ダウンロード |
---|---|---|---|---|---|---|
1.5kW 電動油圧ポンプユニット | ERL-4 | 1.5kW-4P 200V | 70/7MPa | 1.1/4.0 L/min | 207kg | PDF DXF DWG |
1.5kW 電動油圧ポンプユニット カウンターバランス弁内蔵型 | ERL-4 | 1.5kW-4P 200V | 70/7 MPa | 1.1/4.0 L/min | 230kg | PDF DXF DWG |
3.7kW 2連異荷重電動油圧ポンプ (制御用) | ERL-6G 2台 | 3.7kW-4P 200V 2台 | 70/14 MPa | 3.2/10 L/min | 500kg | PDF DXF DWG |
3.7kW 2連異荷重電動油圧ポンプ (インバーター付・遠隔操作対応型) | ERL-6G 2台 | 3.7kW-4P 200V 2台 | 70/14 MPa | 3.2/10 L/min | 700kg | PDF DXF DWG |
3.7kW 2連異荷重電動油圧ポンプ (インバーター付・遠隔操作対応型) | ERL-6G 2台 | 3.7kW-4P 200V 2台 | 70/14 MPa | 3.2/10 L/min | 620kg | PDF DXF DWG |
Si3 | ERL-6G 2台 | 3.7kW-4P 200V 2台 | 70/14 MPa | 3.2/10 L/min | 〇 | 〇 |

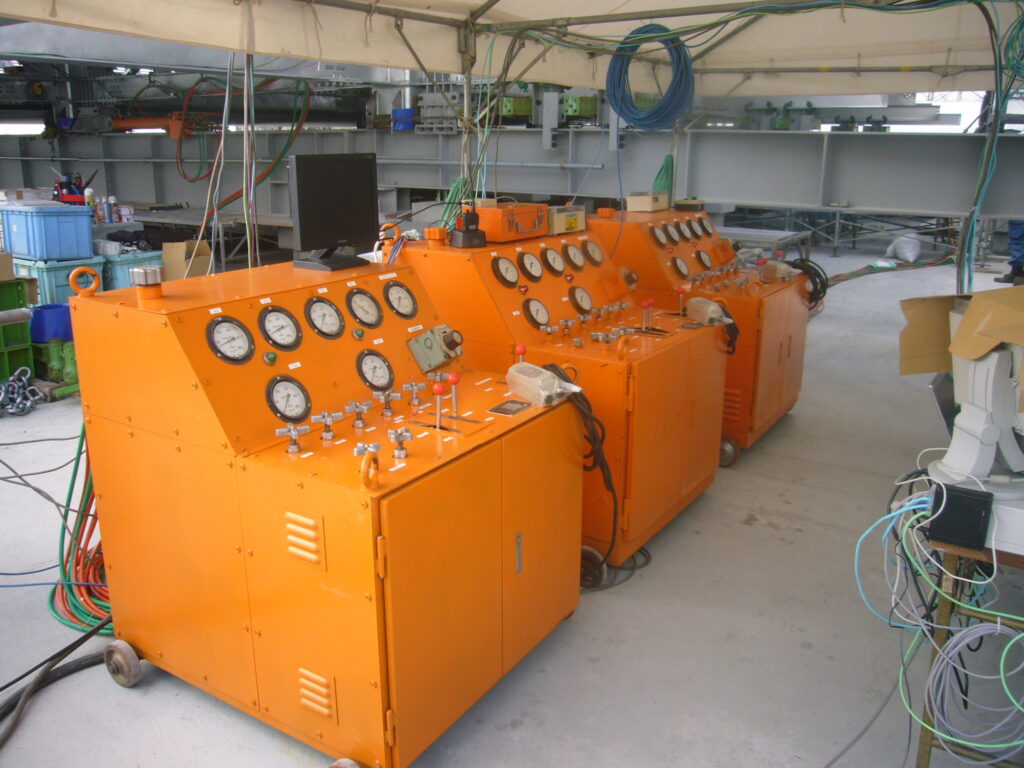

電動ポンプユニット
名称 | 使用ポンプ | 電動機 | 圧力 (高圧/低圧) | 吐出量 (高圧/低圧) | 重量 | ダウンロード |
---|---|---|---|---|---|---|
0.75kW 電動油圧ポンプ | ERL-3 | 0.75kW-4P 200V | 70/10 MPa | 0.5/2.5 L/min | 130kg | PDF DXF DWG |
0.75kW 小型軽量電動油圧ポンプ | ERL-3 | 0.75kW-4P 200V | 70/10 MPa | 0.5/2.5 L/min | 95kg | PDF DXF DWG |
2.2kW 電動油圧ポンプユニット | ERL-5 | 2.2kW-4P 200V | 70/10 MPa | 2.0/8.9 L/min | 325kg | PDF DXF DWG |
3.7kW 電動油圧ポンプユニット | ERL-6 | 3.7kW-4P 200V | 70/7 MPa | 2.0/8.9 L/min | 419kg | PDF DXF DWG |
5.5kW 電動油圧ポンプユニット | ERL-6 | 5.5kW-4P 200V | 70/7 MPa | 3.2/17 L/min | 500kg | PDF DXF DWG |
7.5kW 電動油圧ポンプユニット | ER-7 | 7.5kW-4P 200V | 70/- | 5.2/- L/min | 430kg | PDF DXF DWG |
7.5kW 電動油圧ポンプユニット | ERL-7-3G | 7.5kW-4P 200V | 70/14 MPa | 5.2/14 L/min | 480kg | PDF DXF DWG |
2.2kW 2連異荷重電動油圧ポンプユニット | ERL-5 2台 | 2.2kW-4P 200V 2台 | 70/7 MPa | 2.0/8.9 L/min | 417kg | PDF DXF DWG |
2.2kW 4連異荷重電動油圧ポンプユニット | ER-5 4台 | 2.2kW-4P 200V 4台 | 70/- MPa | 2.0/- L/min | 920kg | PDF DXF DWG |
3.7kW 2連異荷重電動油圧ポンプユニット | ER-6G 2台 | 3.7kW-4P 200V 2台 | 70/14 MPa | 3.2/10.0 L/min | 680kg | PDF DXF DWG |
3.7kW 3連異荷重電動油圧ポンプユニット | ER-6G 3台 | 3.7kW-4P 200V 3台 | 70/14 MPa | 3.2/10.0 L/min | 1140kg | PDF DXF DWG |
3.7kW 4連異荷重電動油圧ポンプユニット | ER-6G 4台 | 3.7kW-4P 200V 4台 | 70/- MPa | 3.2/- L/min | 940kg | PDF DXF DWG |
5.5kW 4連異荷重電動油圧ポンプユニット | ER-7-3G 4台 | 5.5kW-4P 200V 4台 | 70/14 MPa | 5.4/14.0 L/min | 1120kg | PDF DXF DWG |
油圧送出し装置用電動油圧ポンプユニット (2連異荷重タイプ) | ERL-6 2台 PC3(ニホンスピンドル)1台 | 3.7kW-4P 200V 2台 15kW-4P 200V 1台 | 75/7 MPa 21Mpa | 3.2/17.0 L/min 47 L/min | 1070kg | PDF DXF DWG |
油圧送出し装置用電動油圧ポンプユニット | ER-6W 2台 PC3(二ホンスピンドル)1台 | 7.5kW-4P 200V 2台 11kW-4P 200V 1台 | 75/- MPa 21MPa | 3.2/- L/min 47.0L/min | 1100kg | PDF DXF DWG |
橋梁用多目的電動油圧ポンプユニット | ERL-5 2台 PC3(二ホンスピンドル)1台 | 2.2kW-4P 200V 2台 11kW-4P 200V 1台 | 70/7 MPa 21MPa | 2.0/8.9 L/min 47.0L/min | 1100kg | PDF DXF DWG |
水平ライン専用電動ポンプユニット | LZ-030-110R1FBD-R2600 1台 | 22kW-4P 200V 1台 | 30MPa | 7.4~47.0L/min | 1100kg | PDF DXF DWG |

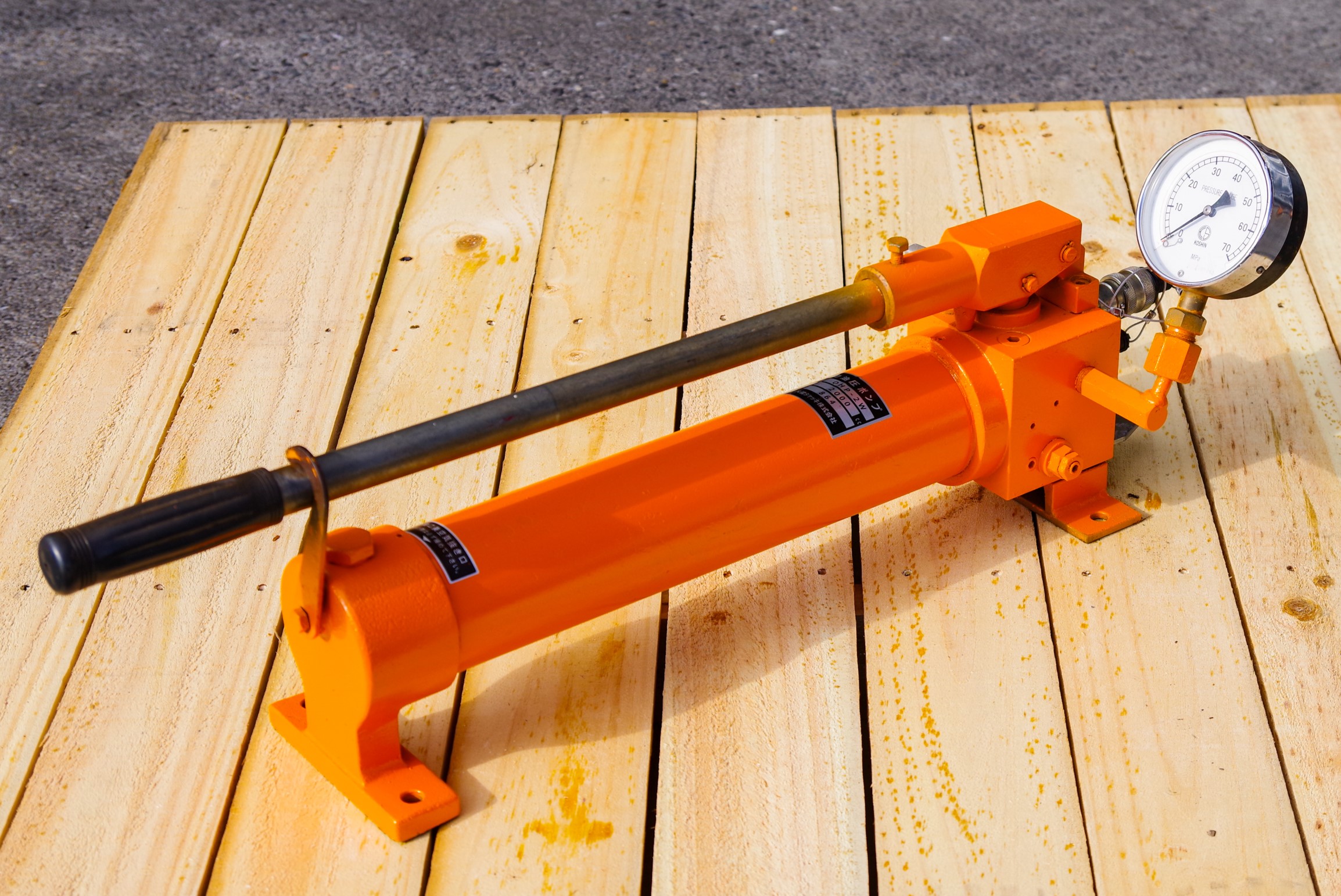

手動ポンプ
名称 | 圧力 (高圧/低圧) | 吐出量 (高圧/低圧) | 重量 | ダウンロード |
---|---|---|---|---|
手動油圧ポンプ(単動型) 0.3 L | 72/7 3MPa | 1.0/5.0 mL | 4kg | PDF DXF DWG |
手動油圧ポンプ(単動型) 0.6L | 70/2 MPa | 2.3/13.0 mL | 7.5kg | PDF DXF DWG |
手動油圧ポンプ(単動型) 0.7L | 70/7 MPa | 2.0/11.0 mL | 8.3kg | PDF DXF DWG |
手動油圧ポンプ(単動型) 0.9 L | 70/7 MPa | 2.0/11.0 mL | 9.4kg | PDF DXF DWG |
手動油圧ポンプ(複動型) 1 L | 70/6 MPa | 2.8/16.0 mL | 13kg | PDF DXF DWG |
手動油圧ポンプ(複動型) 2 L | 70/6 MPa | 2.8/18.2 mL | 22kg | PDF DXF DWG |
手動油圧ポンプ(複動型) 3 L | 70/6 MPa | 2.8/18.2 mL | 24kg | PDF DXF DWG |
手動油圧ポンプ(複動型) 4 L | 70/6 MPa | 3.7/42.5 mL | 28kg | PDF DXF DWG |
手動油圧ポンプ(複動型) 10 L | 70/6 MPa | 3.7/42.5 mL | 45kg | PDF DXF DWG |
油圧アクセサリ
名称 | 圧力 (高圧/低圧) | 吐出量 (高圧/低圧) | 重量 | ダウンロード |
---|---|---|---|---|
S-Box | PDF DXF DWG | |||
F-Box |
