降下装置
特徴
仕様・図面
使用例
テンションロッドによって橋桁を吊り下げます
テンションロッドによって橋桁を吊り下げ、降下する事を目的とした装置です。

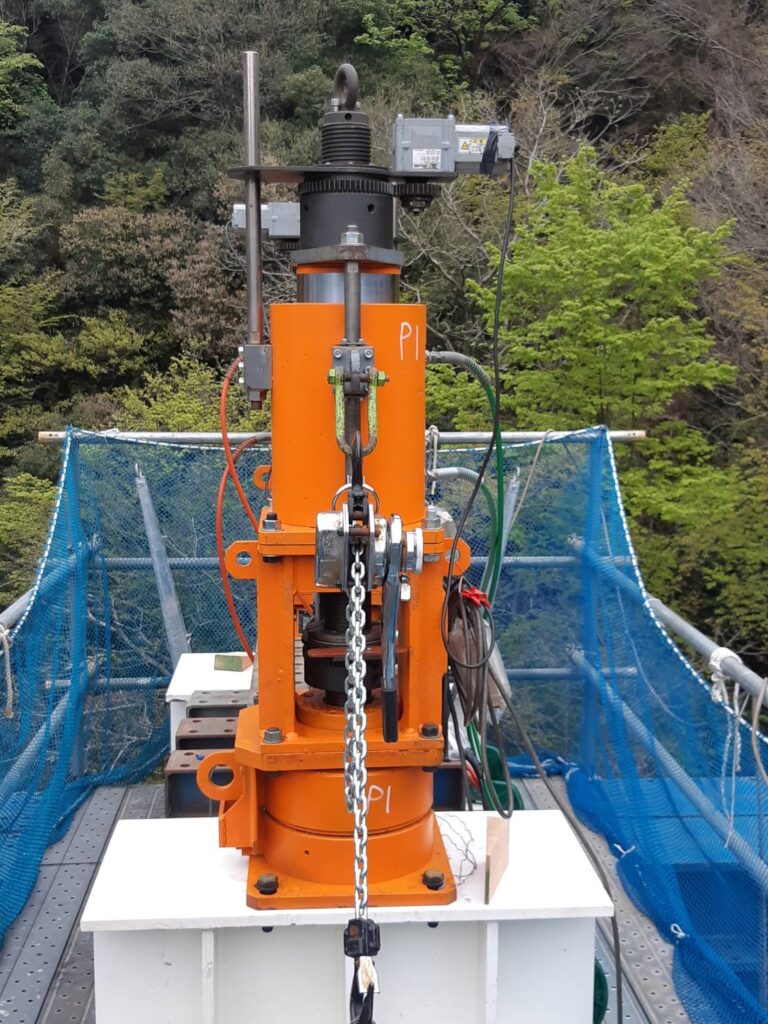

反力用のナットに電動回転ナットを使用しているタイプもあります。
仕様・図面

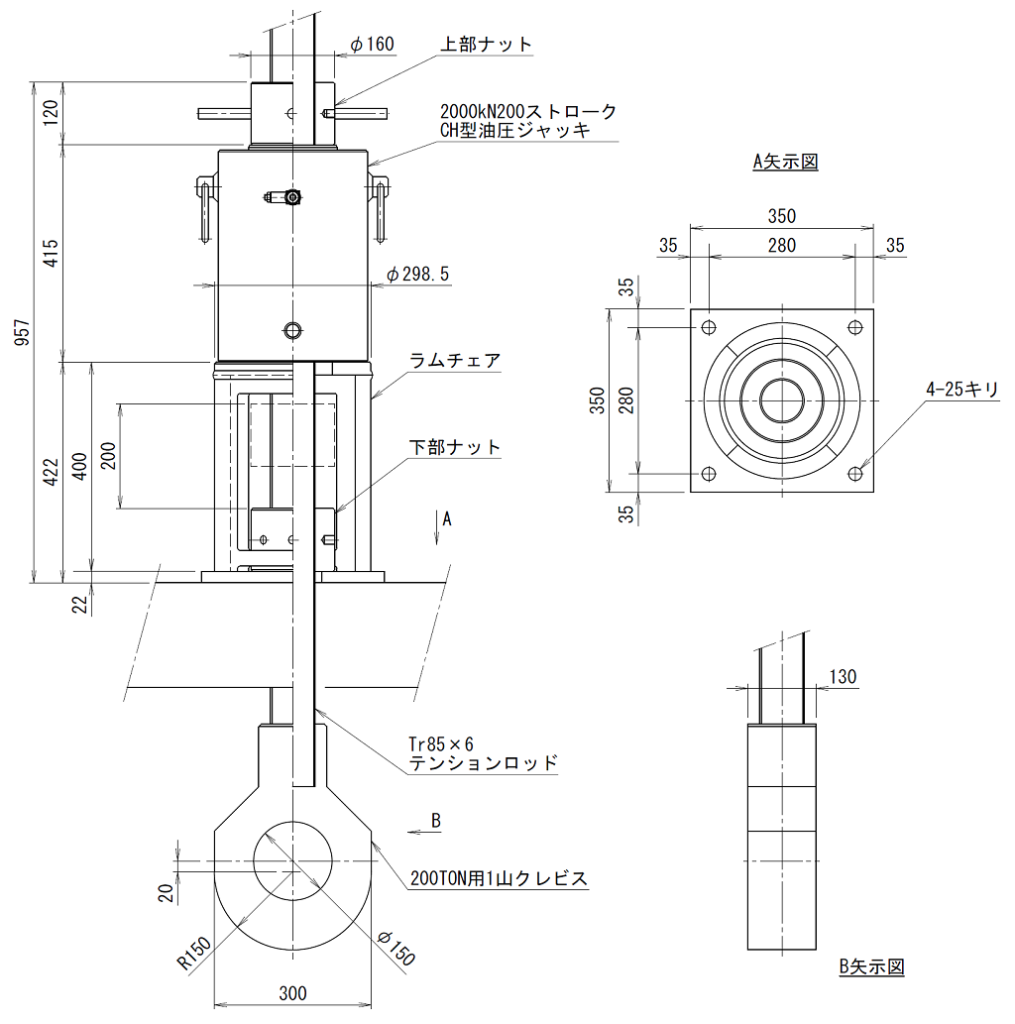

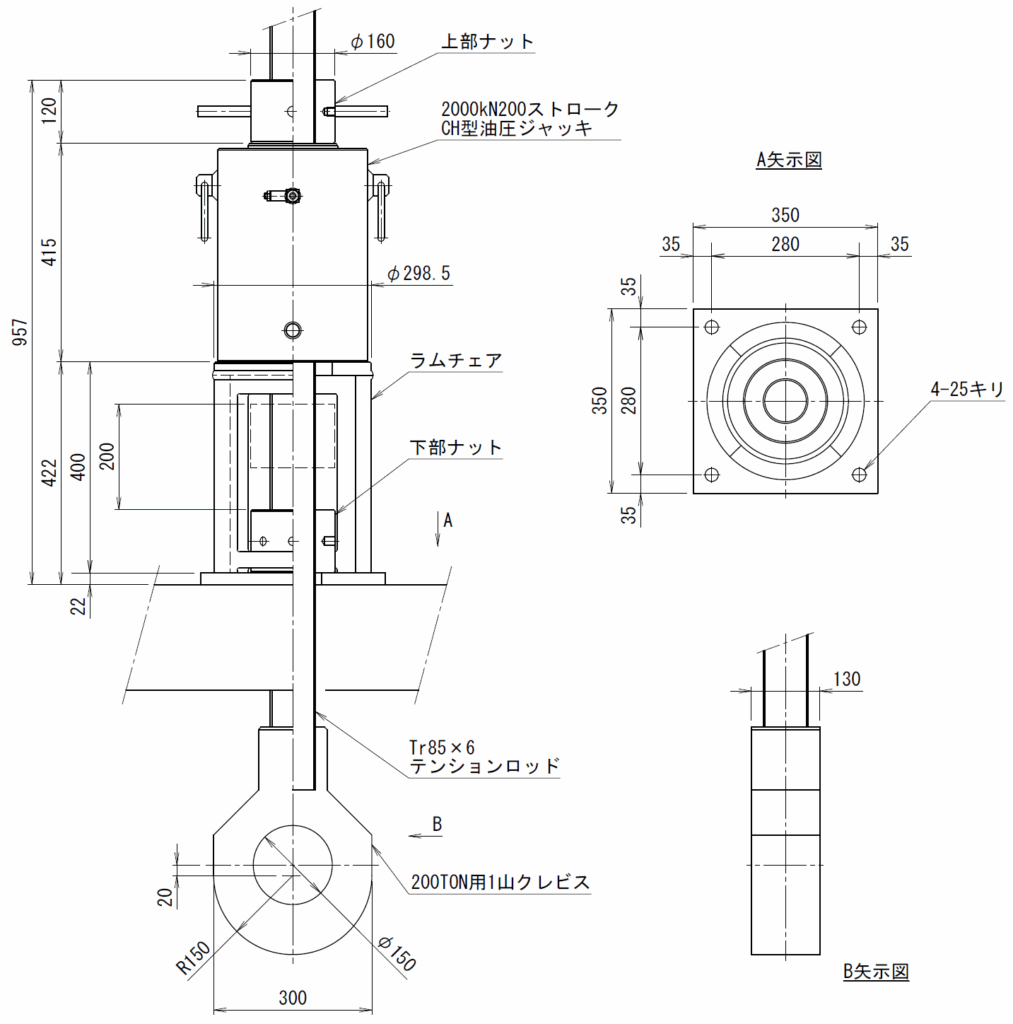

2000kN200ストローク降下装置
CH型油圧ジャッキ仕様
能力
2000kN
ストローク
200mm
最低機械高
405mm
シリンダー外径
285mm
ホール径
90mm
ヘッド径
170mm
受圧面積
302.4cm
2
最高使用圧力
66.1MPa
所要油量
6.0L
重量
約153kg
ダウンロード
PDF
換算表
DXF
DWG

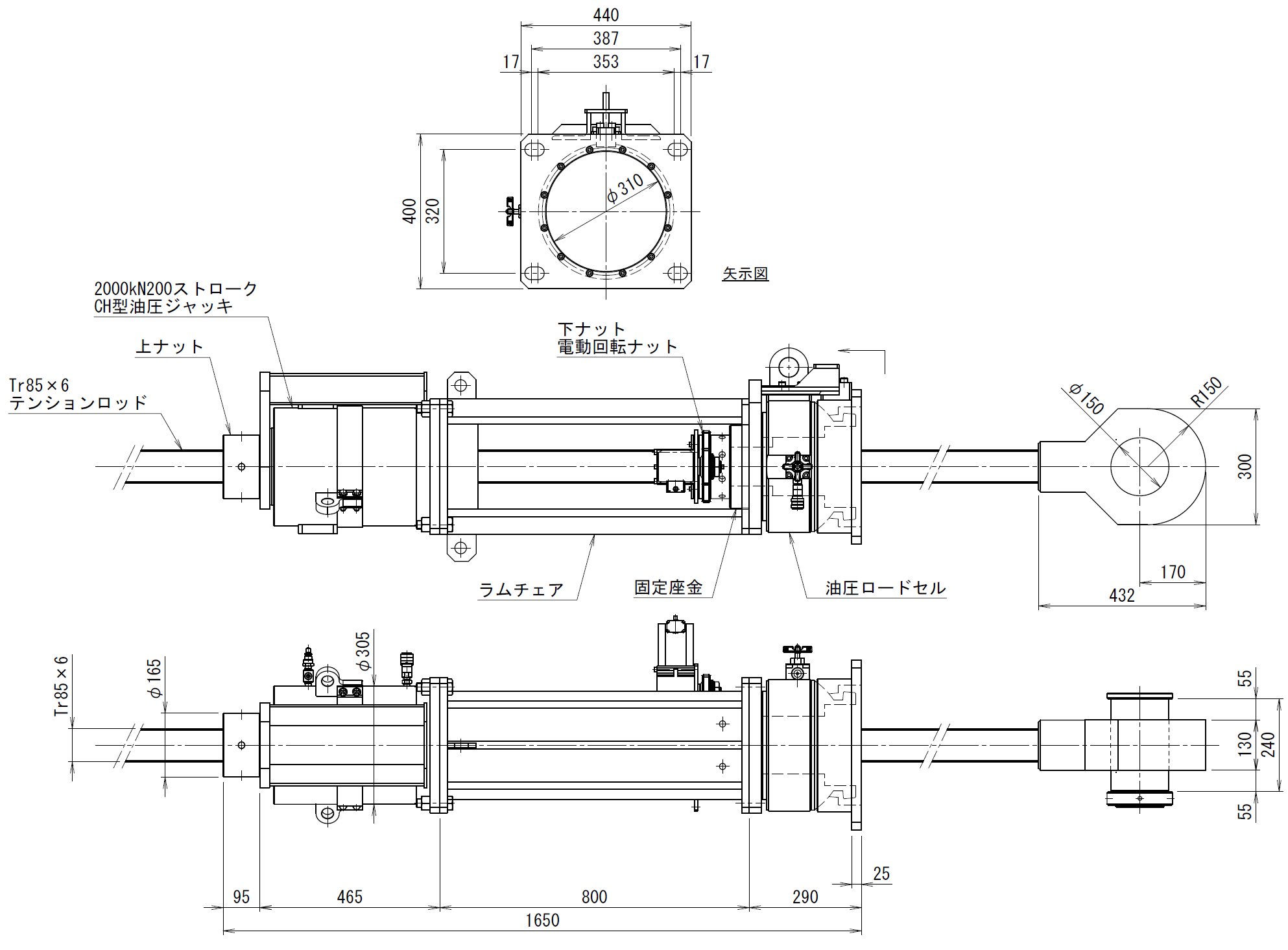

2000kN200ストローク降下装置
CH型油圧ジャッキ仕様
能力
2000kN
ストローク
200mm
最低機械高
415mm
シリンダー外径
305mm
ホール径
100mm
ヘッド径
200mm
受圧面積
309.3cm
2
最高使用圧力
64.7MPa
所要油量
6.2L
重量
約187kg
ダウンロード
PDF
換算表
DXF
DWG

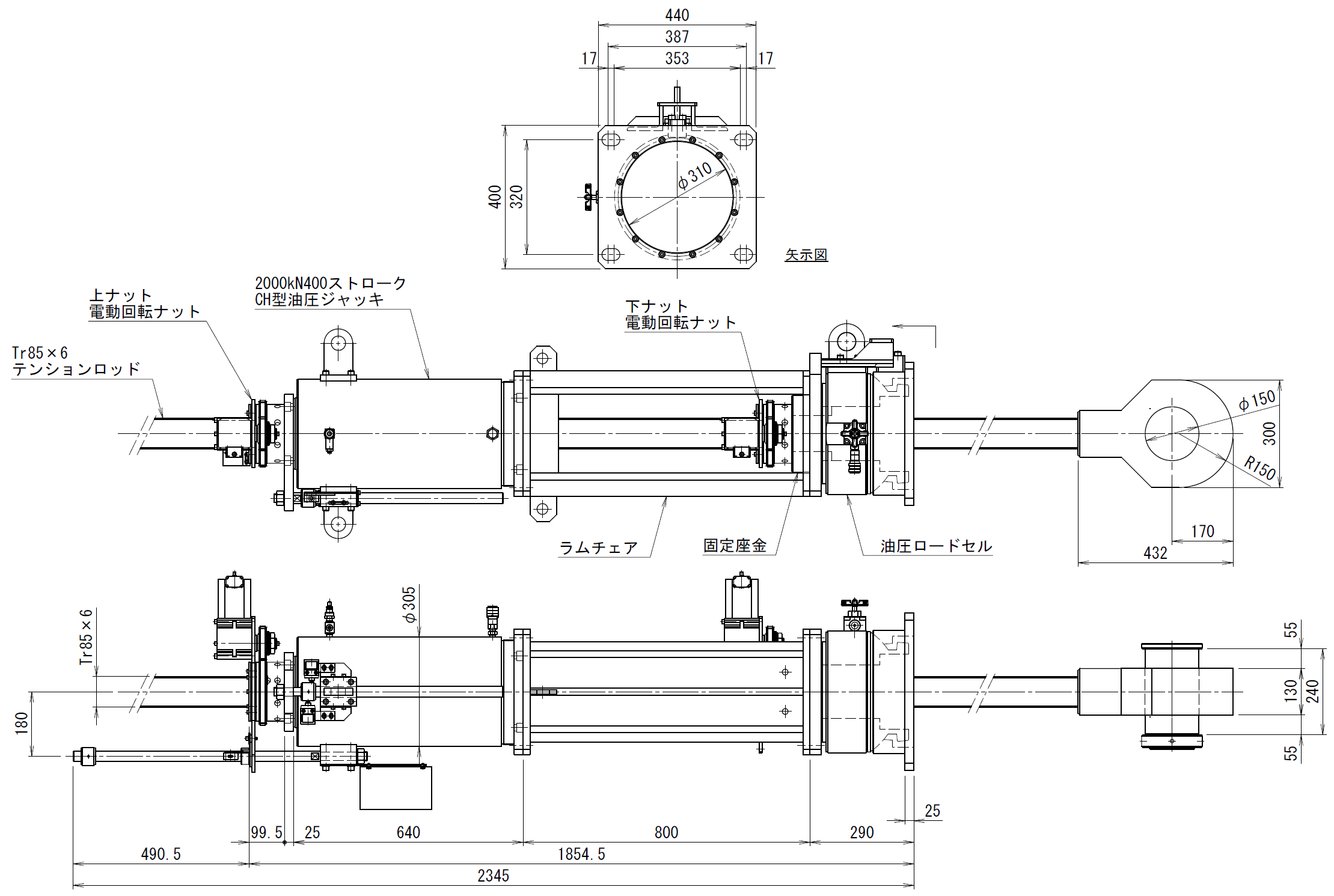

2000kN400ストローク降下装置
CH型油圧ジャッキ仕様
能力
2000kN
ストローク
400mm
最低機械高
615mm
シリンダー外径
305mm
ホール径
100mm
ヘッド径
200mm
受圧面積
309.3cm
2
最高使用圧力
64.7MPa
所要油量
12.4L
重量
約290kg
ダウンロード
PDF
換算表
DXF
DWG

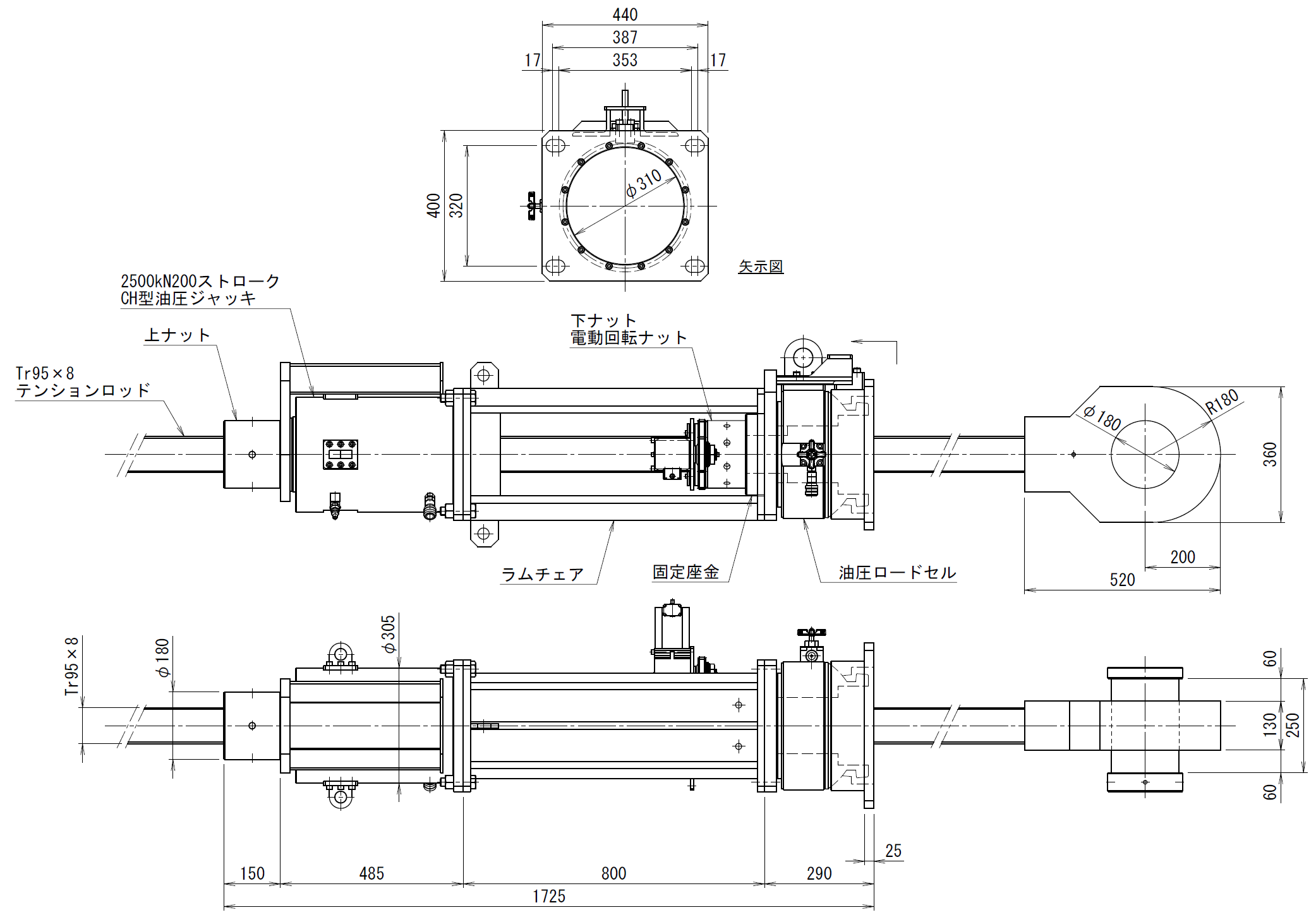

2500kN200ストローク降下装置
CH型油圧ジャッキ仕様
能力
2500kN
ストローク
200mm
最低機械高
435mm
シリンダー外径
305mm
ホール径
97mm
ヘッド径
195mm
受圧面積
378cm
2
最高使用圧力
66.2MPa
所要油量
7.6L
重量
約187kg
ダウンロード
PDF
換算表
DXF
DWG

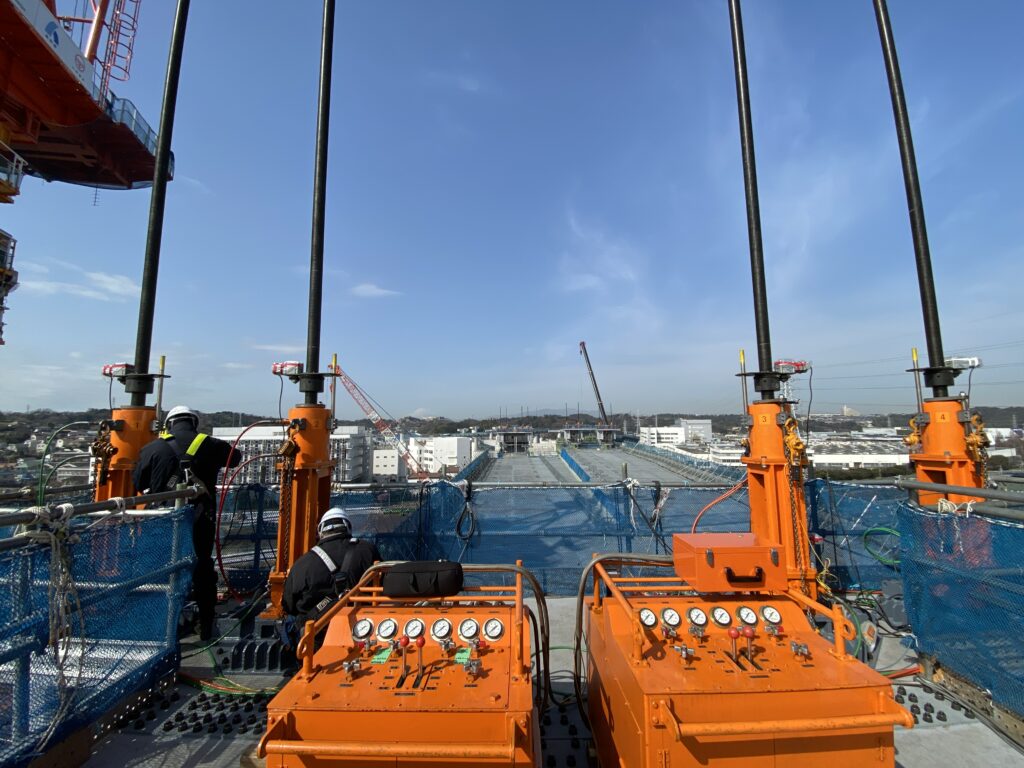

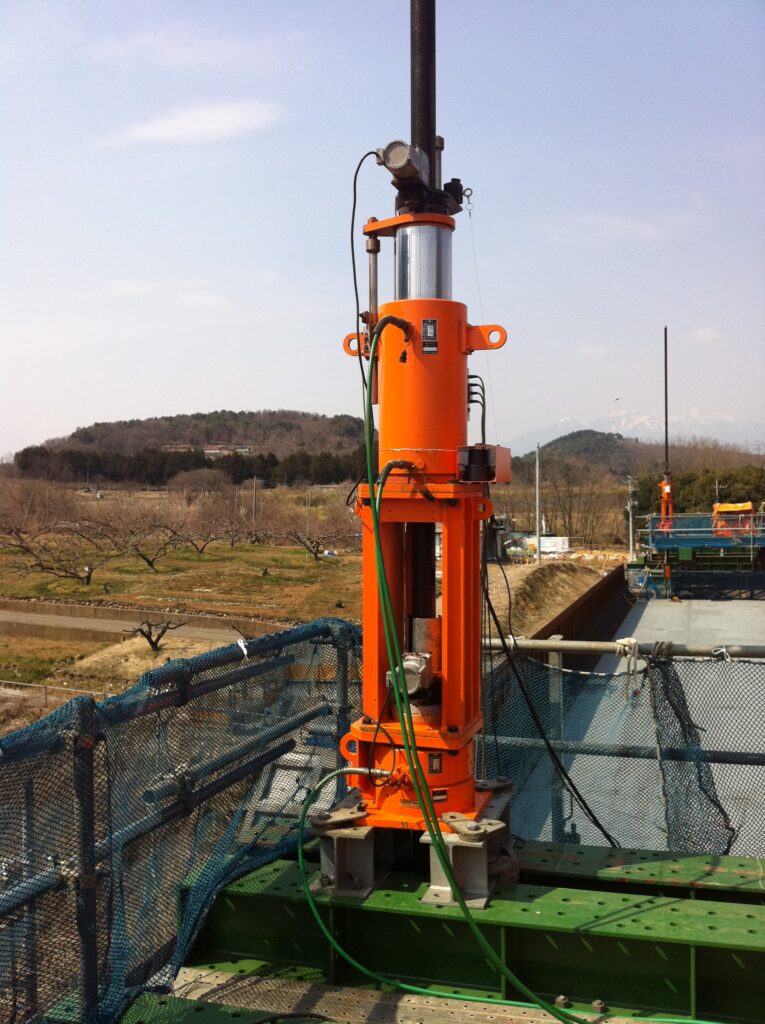

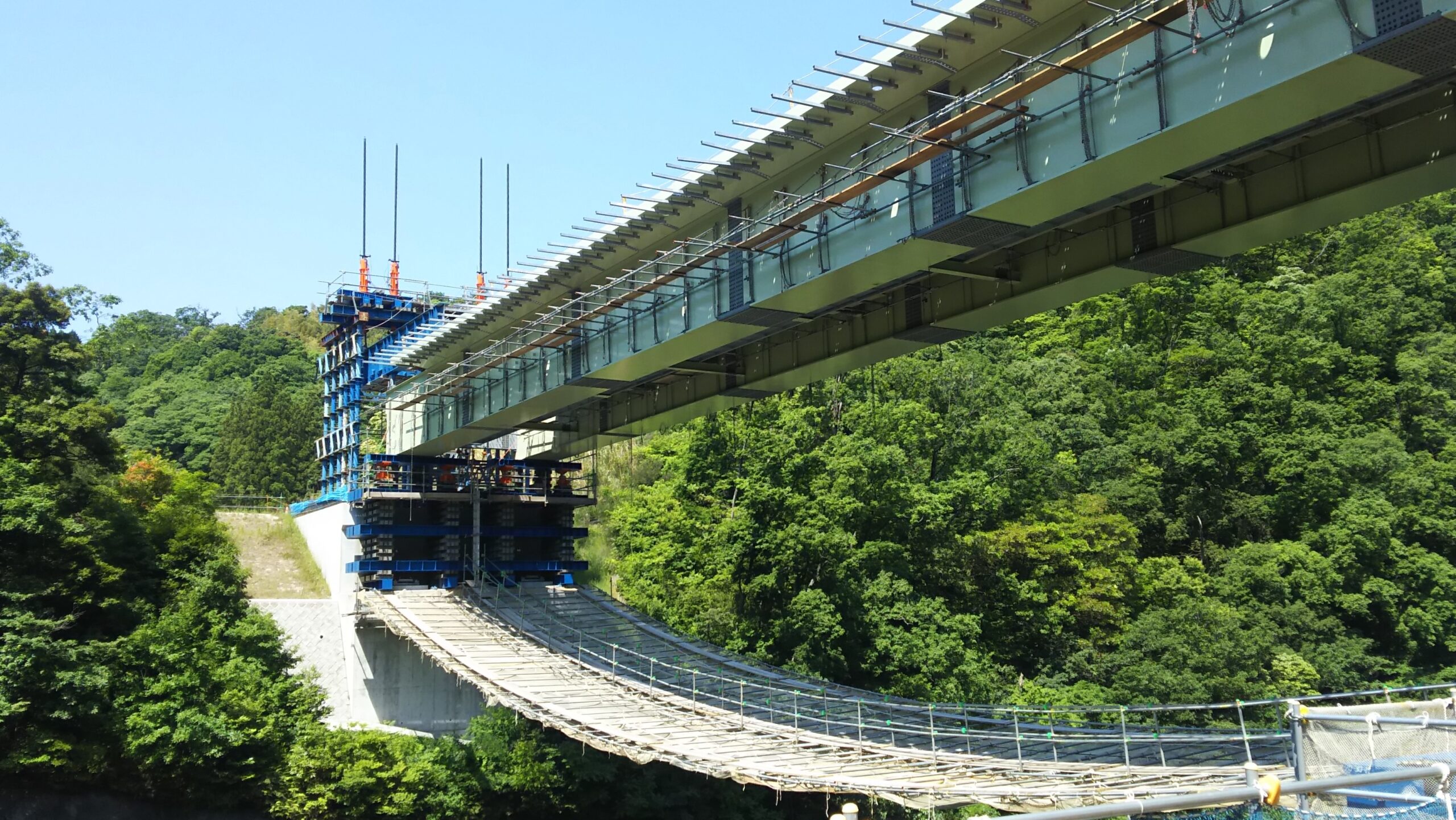

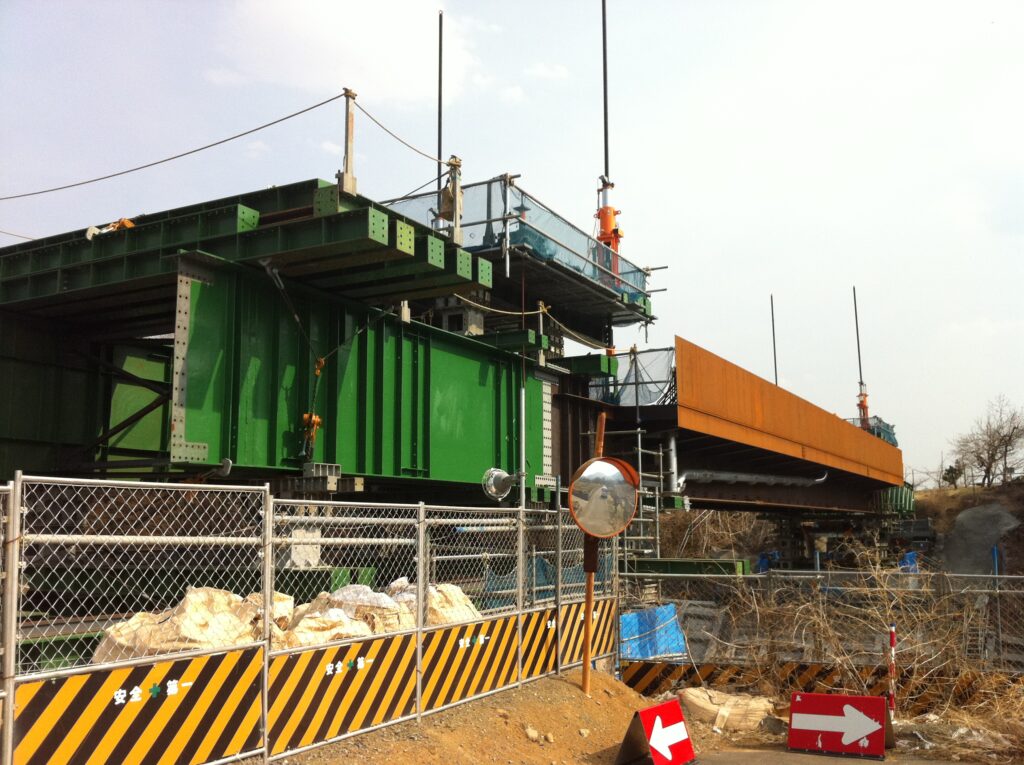

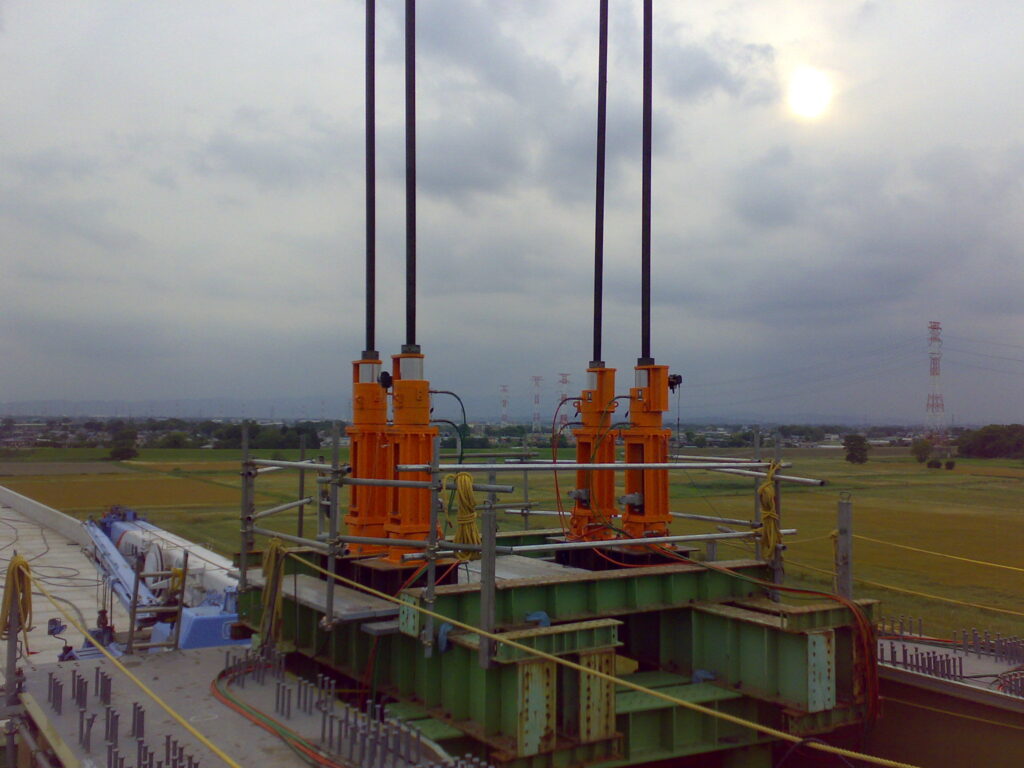

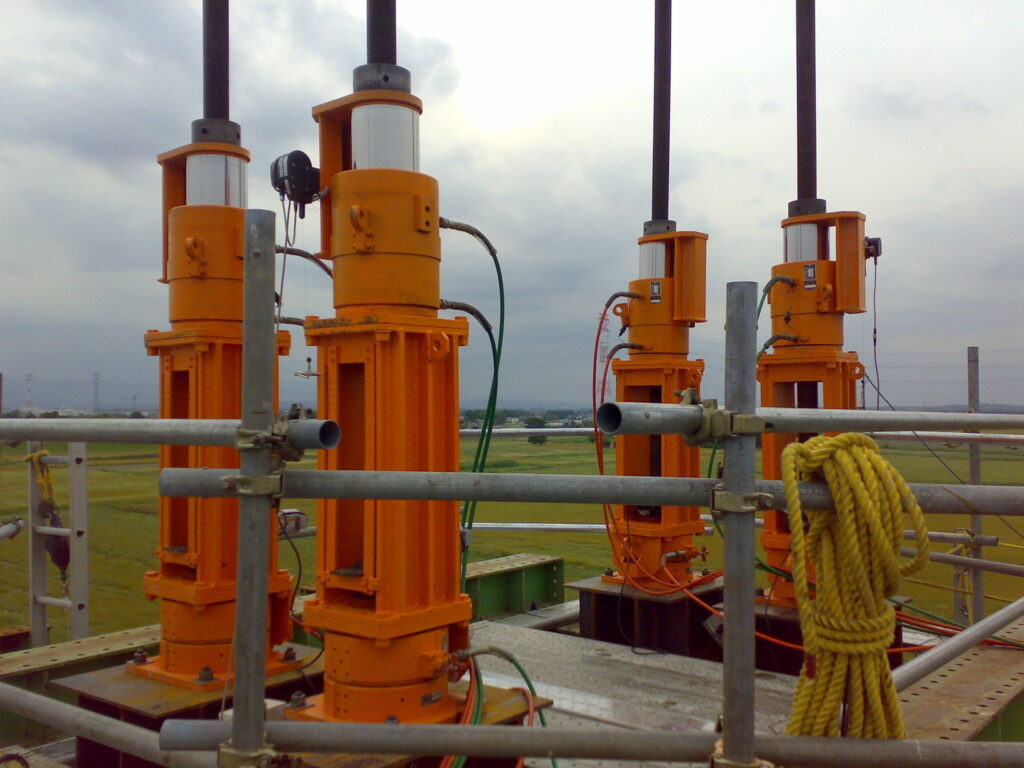

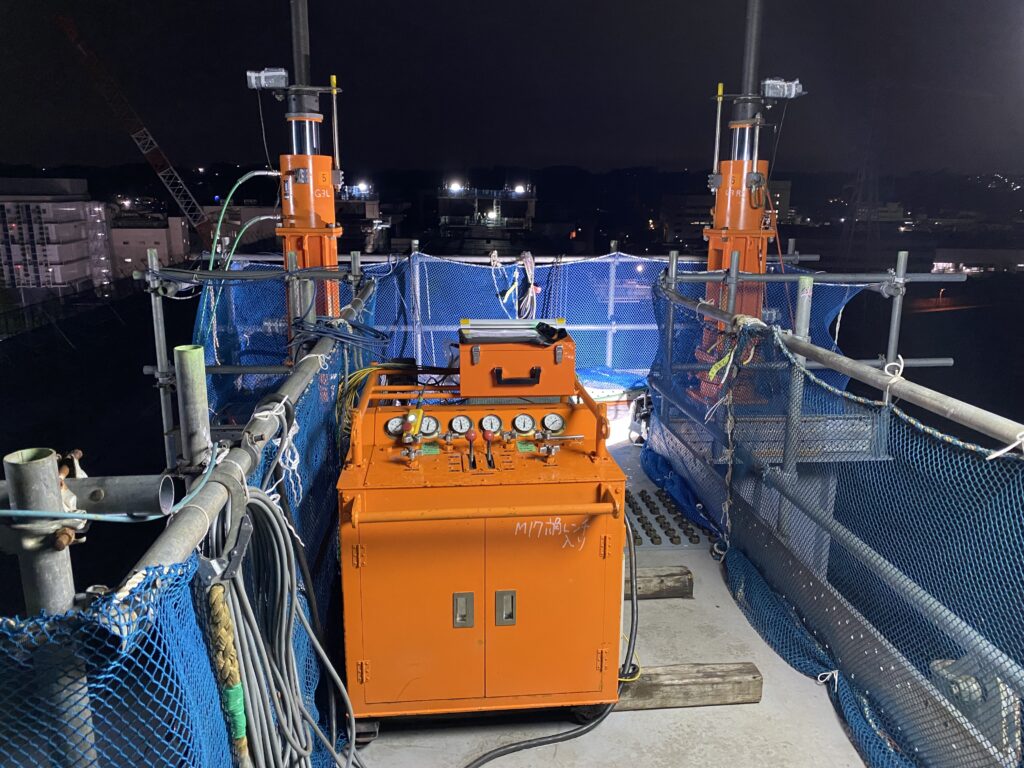

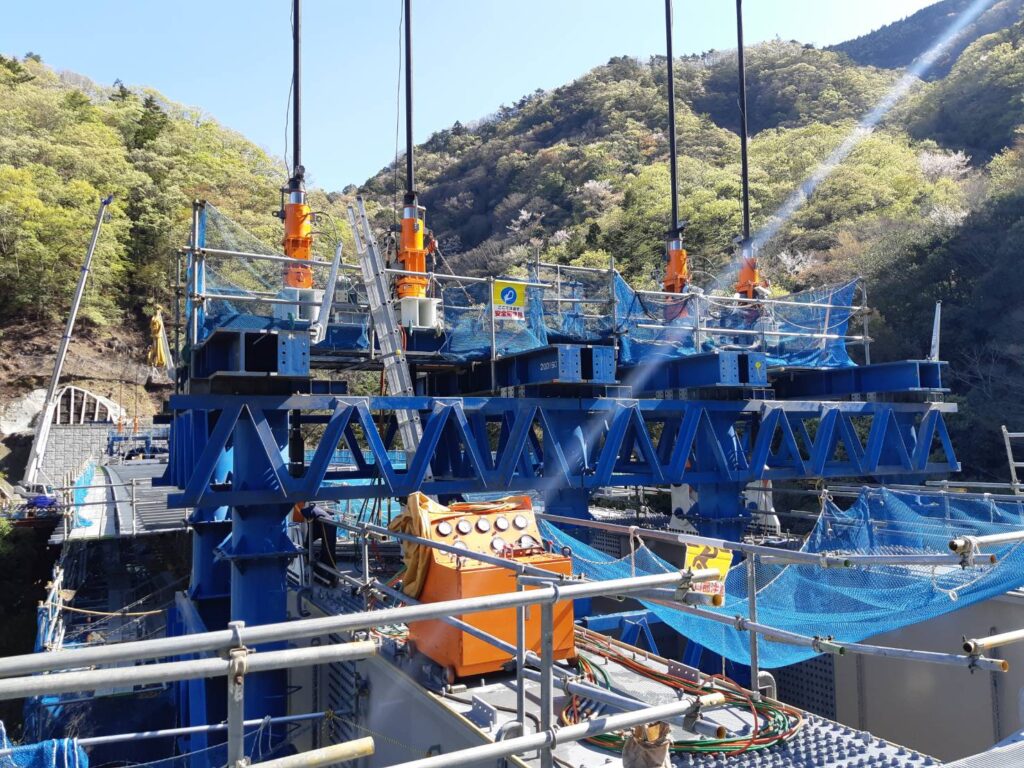

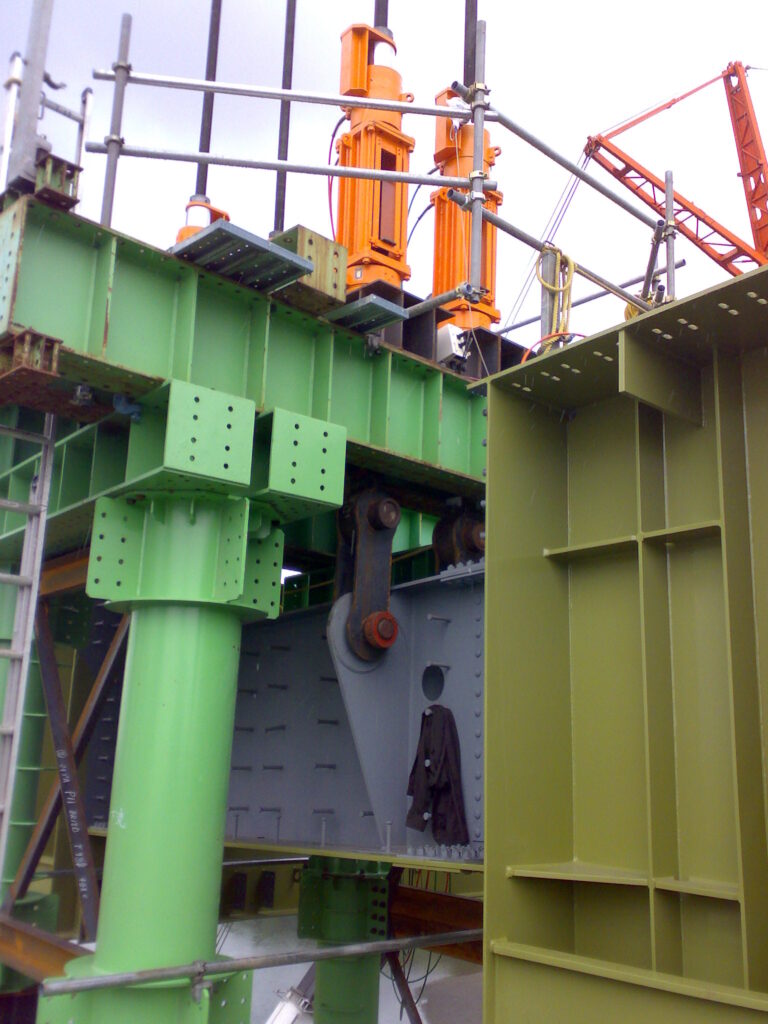

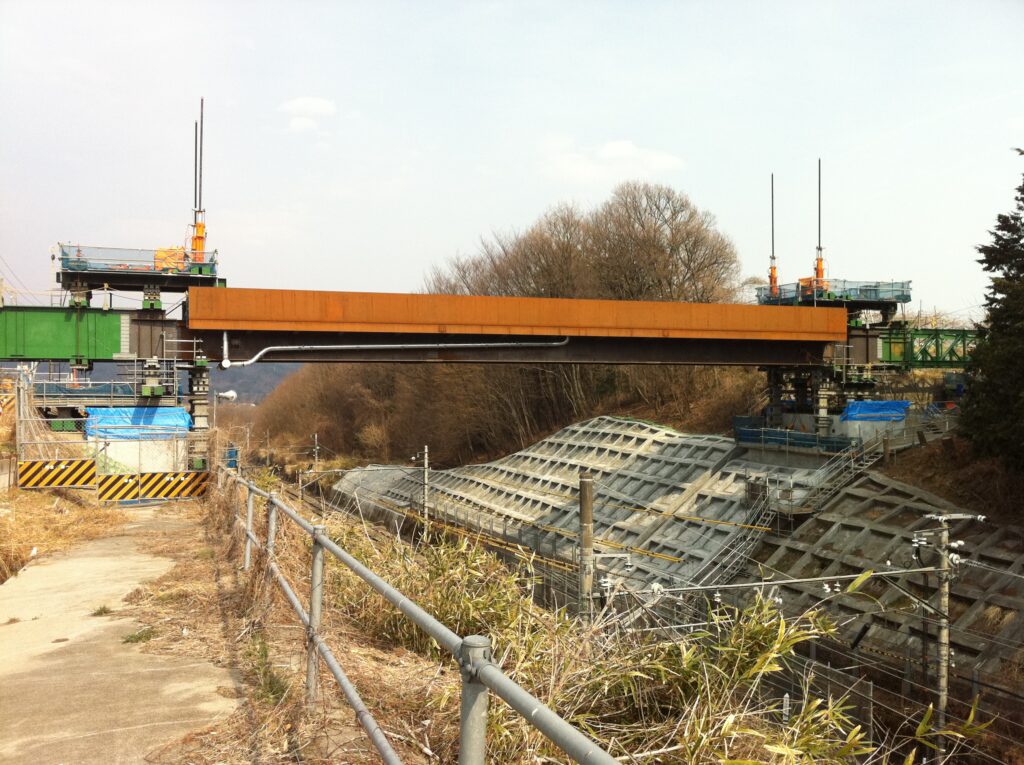

使用例
