トラニオン油圧ジャッキ

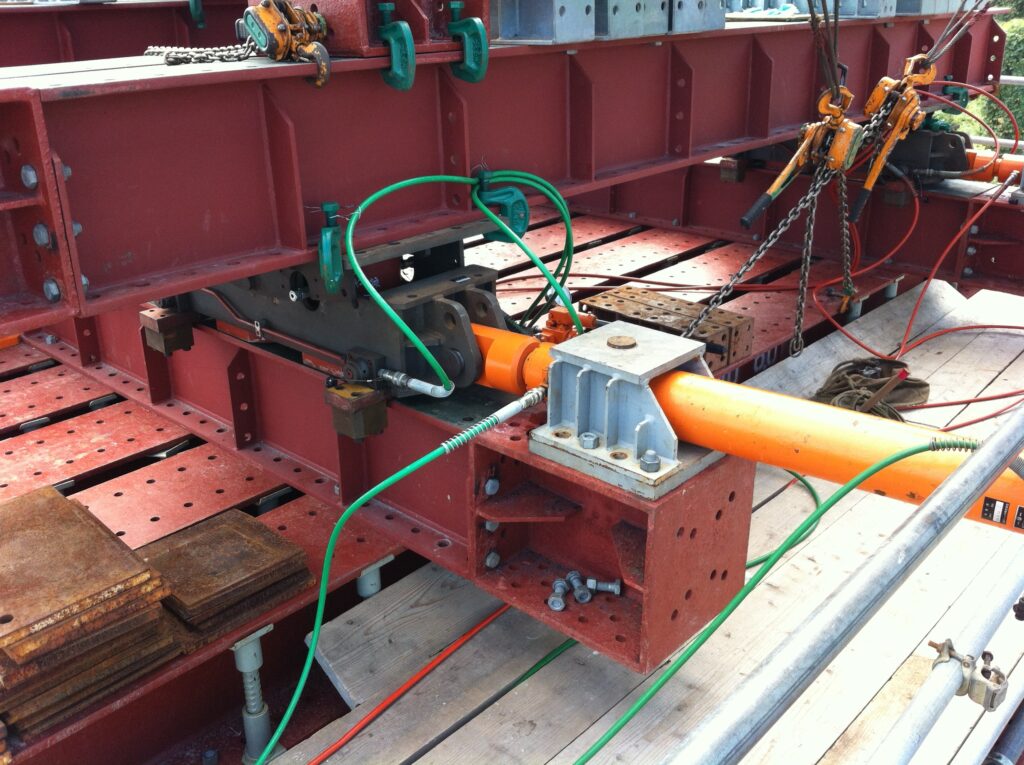

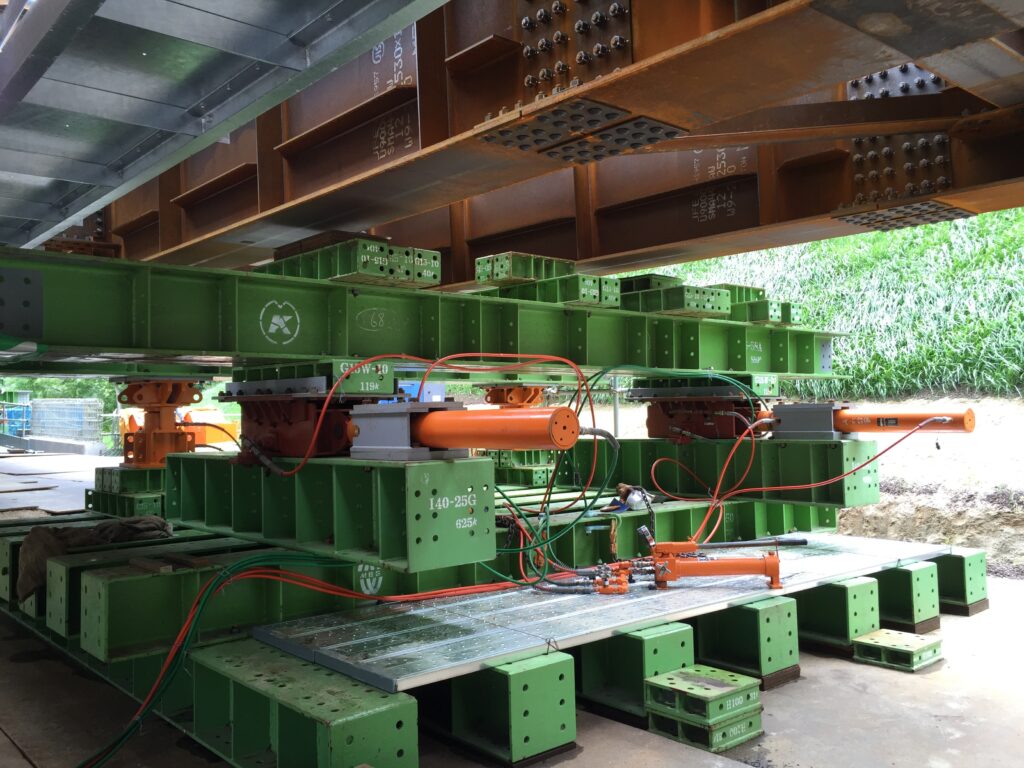

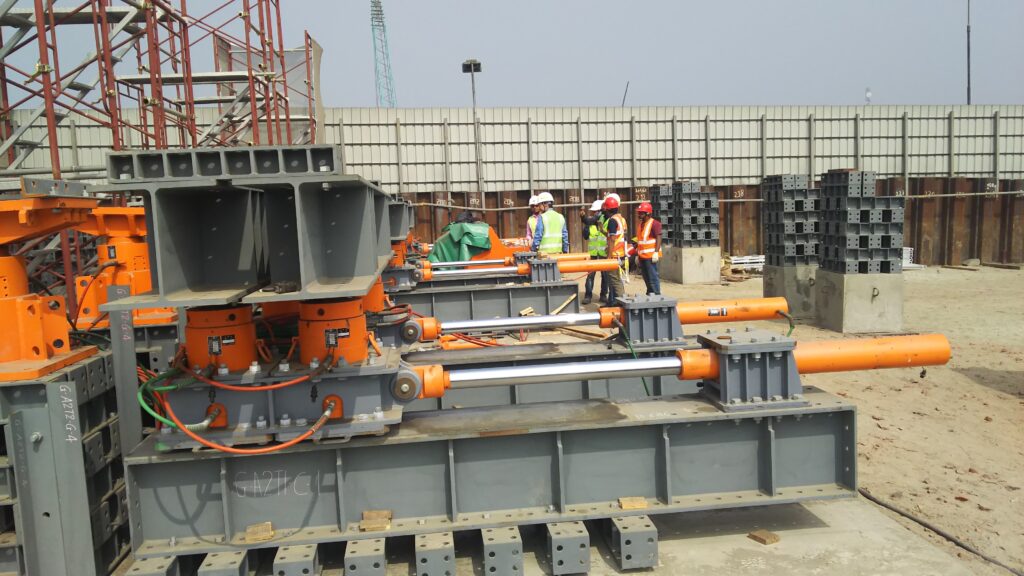

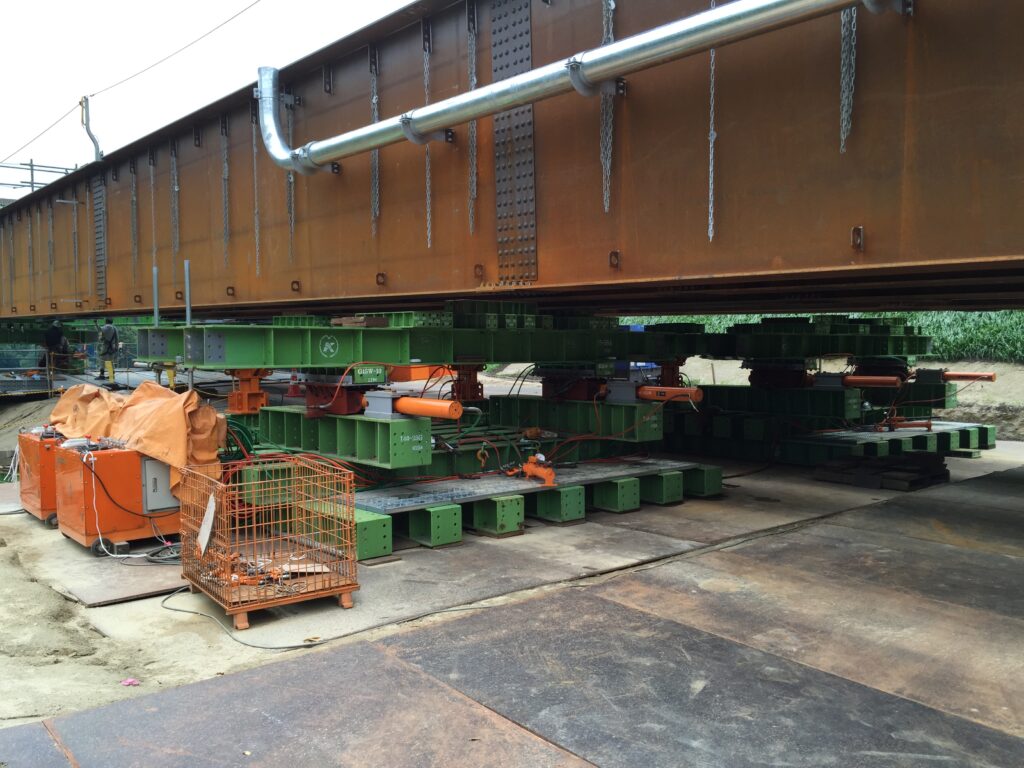

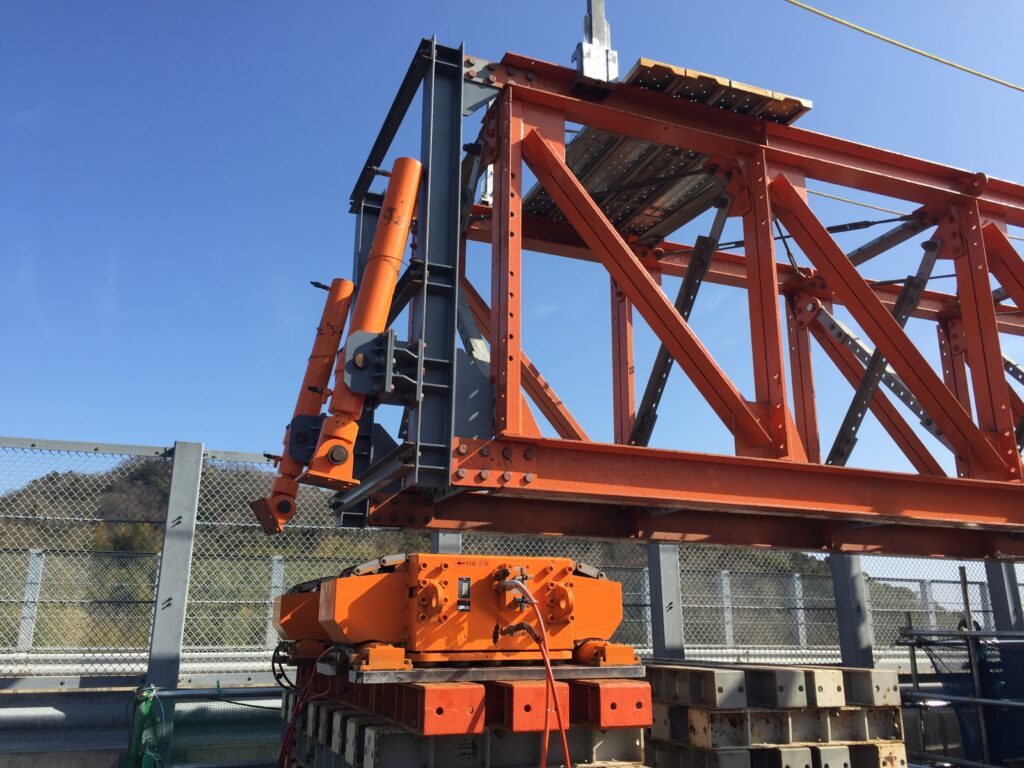

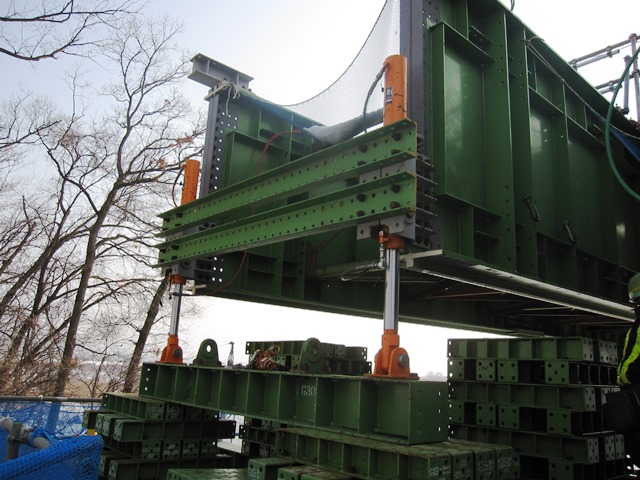

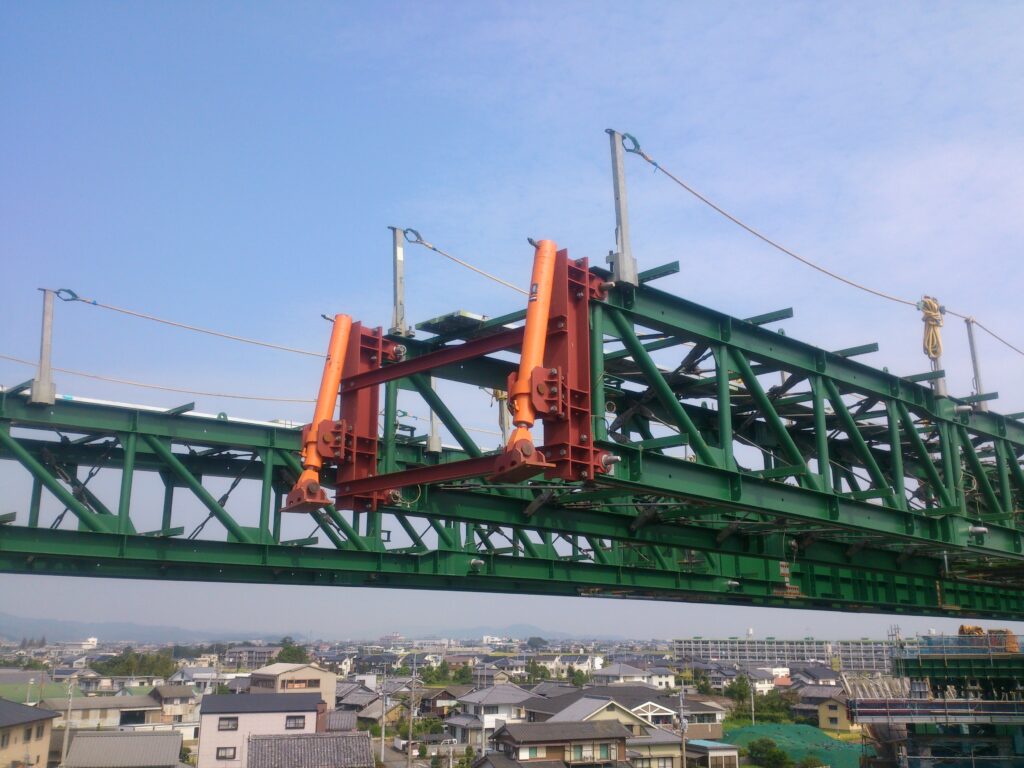

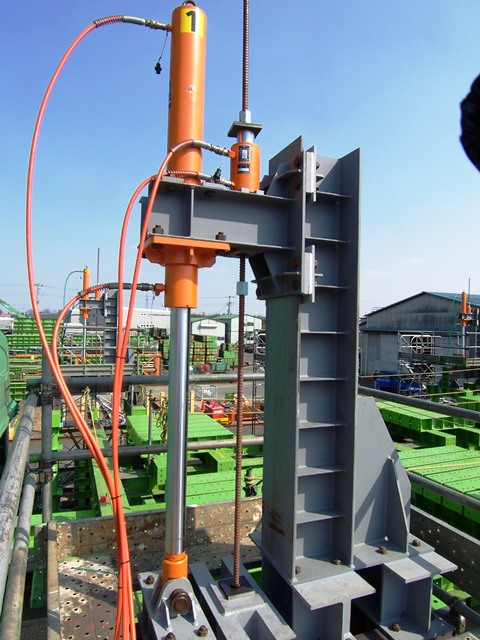

トラニオン部を反力部とし、重量物を押すことができます。
トラニオンとは、旋回する部品の回転軸となりつつそれを保持する、円筒形の突起の意味です。

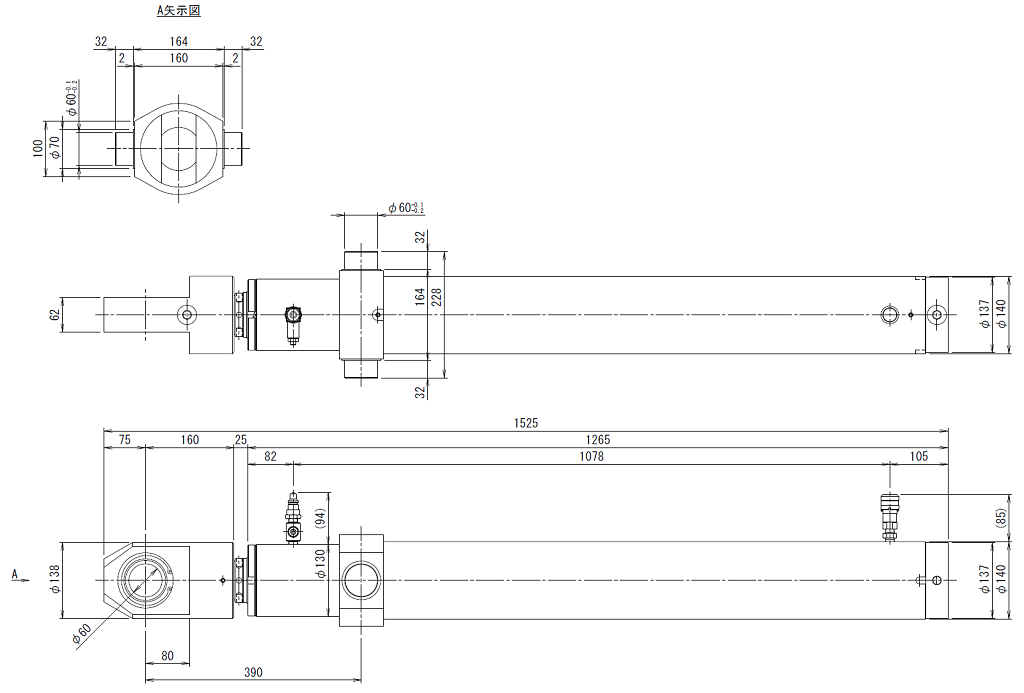

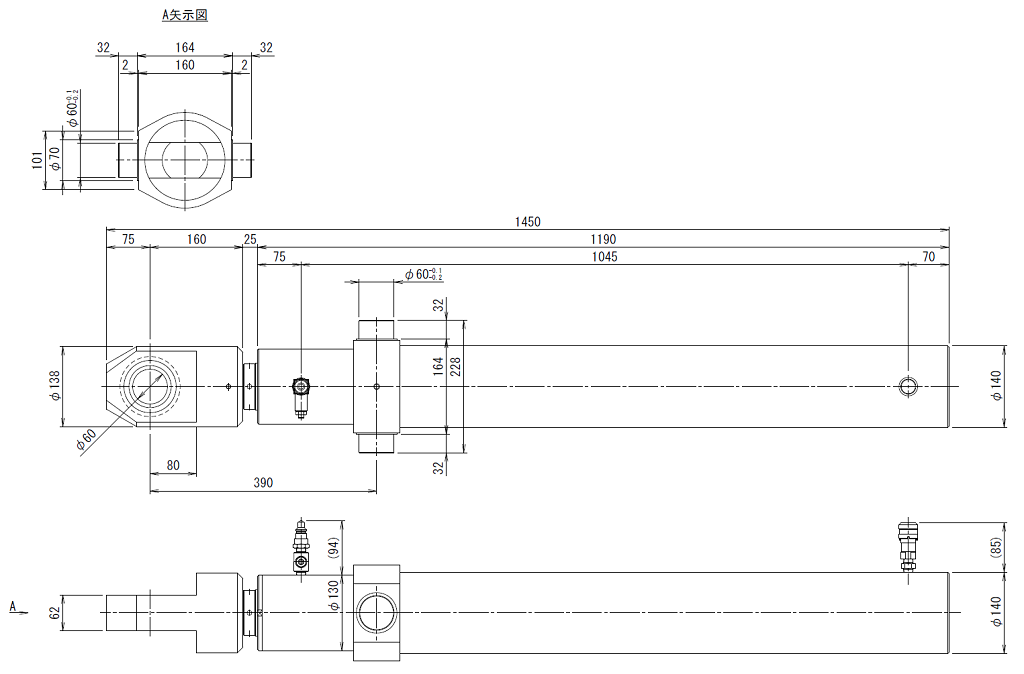

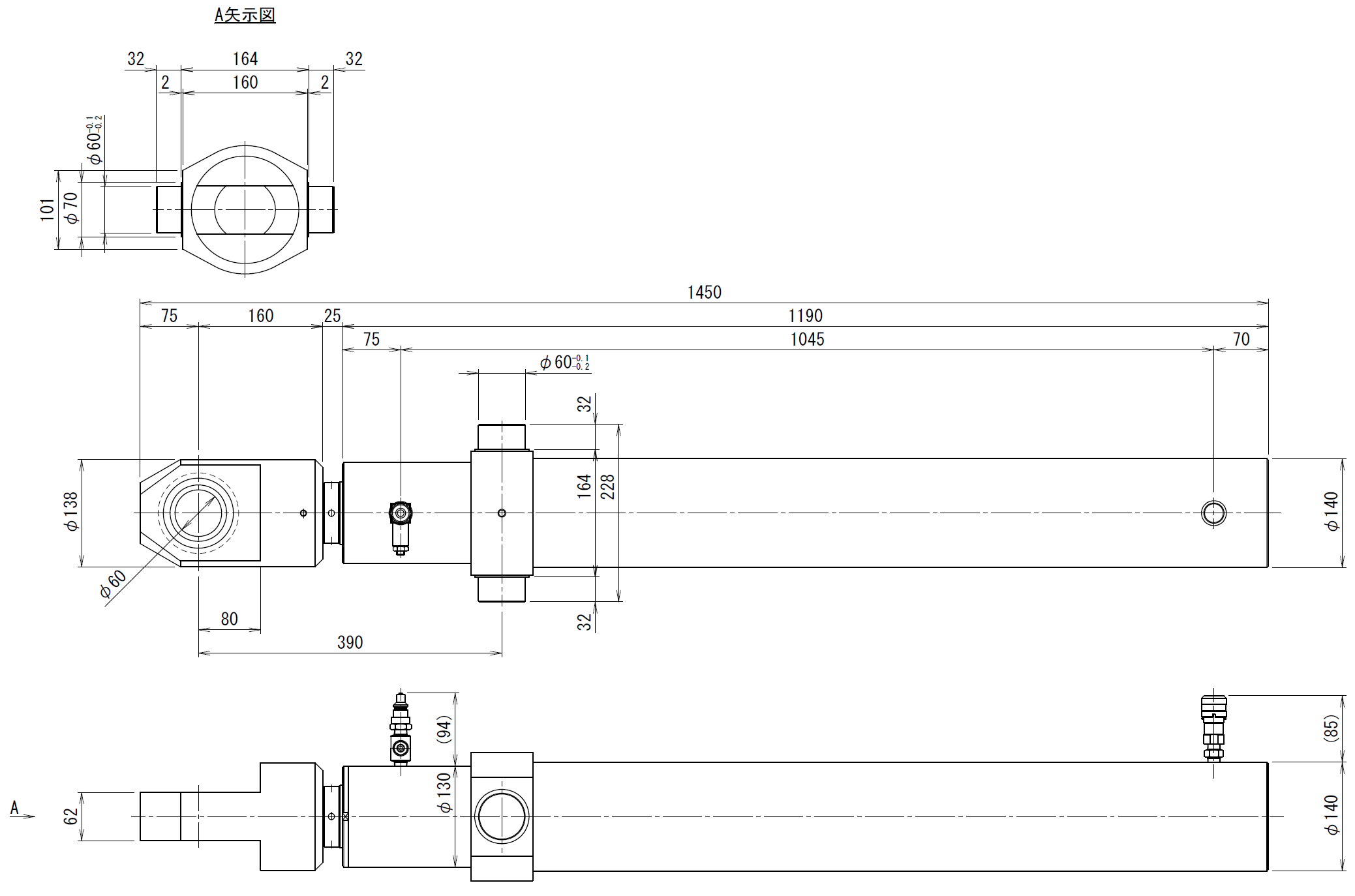

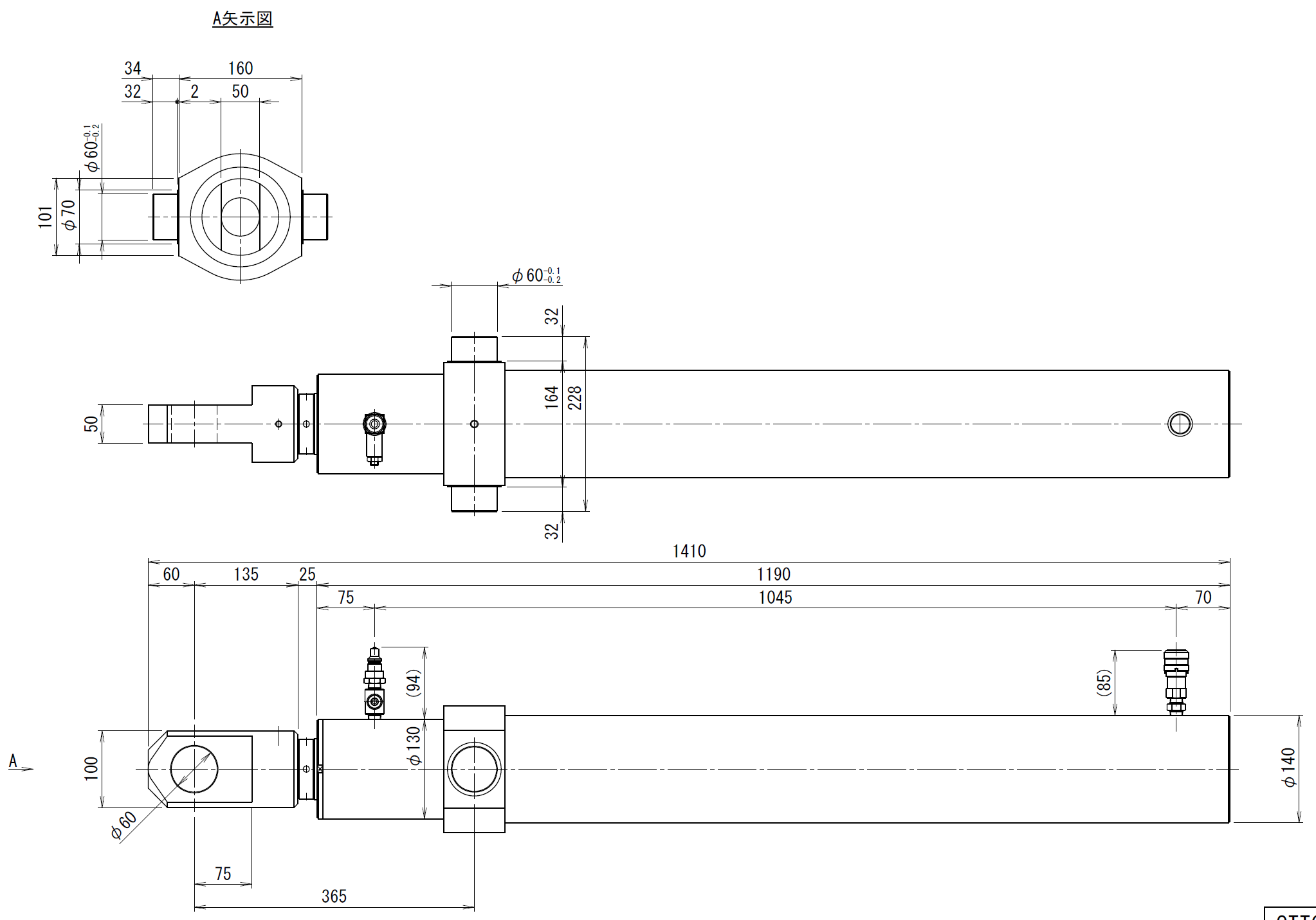

仕様・図面

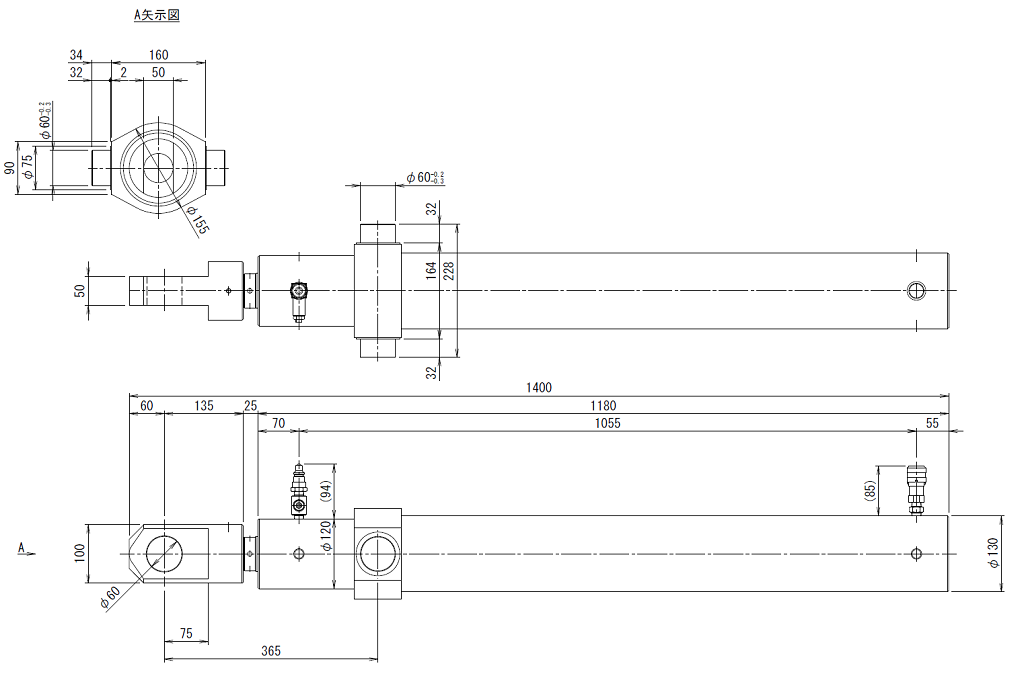

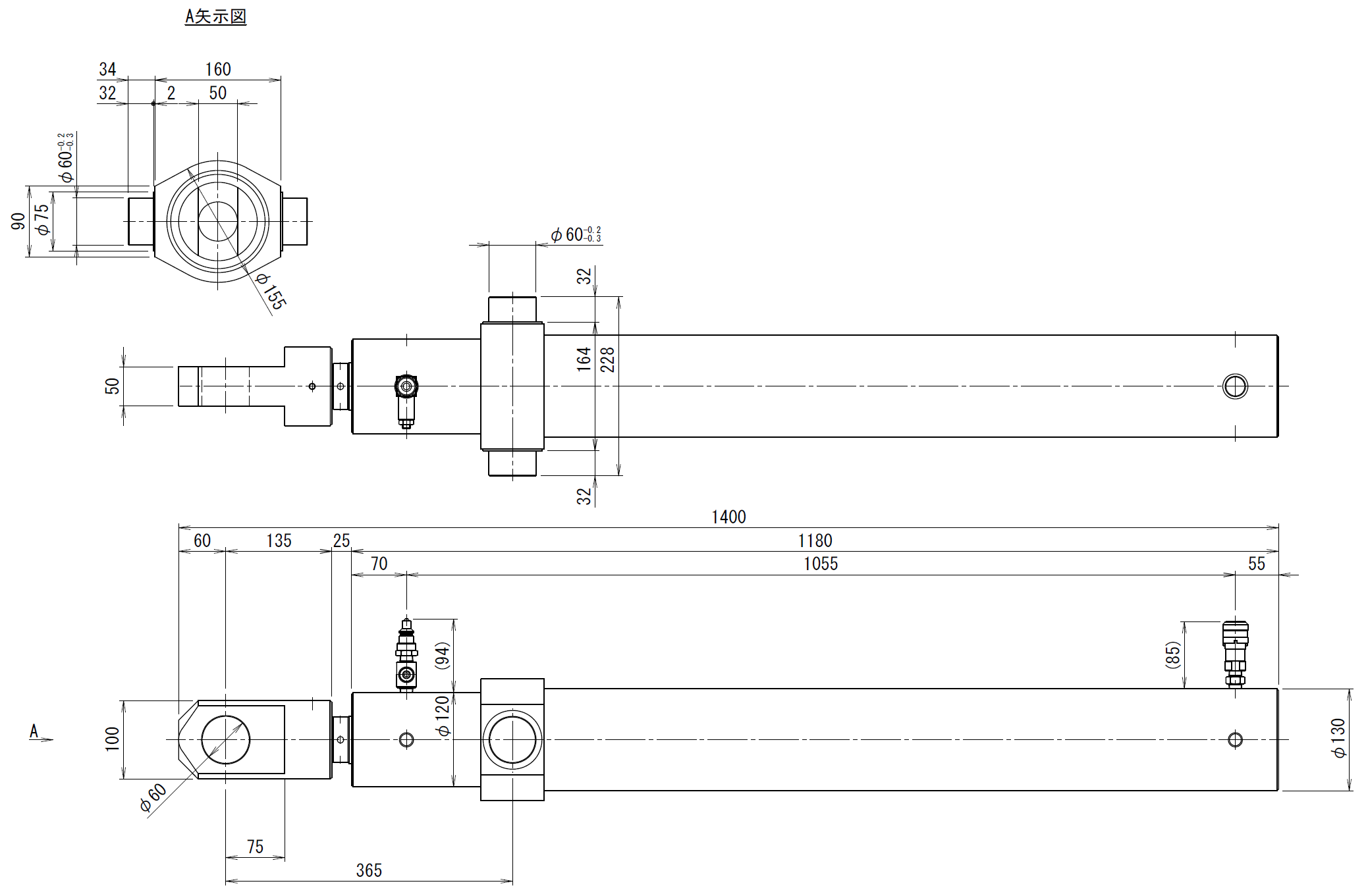

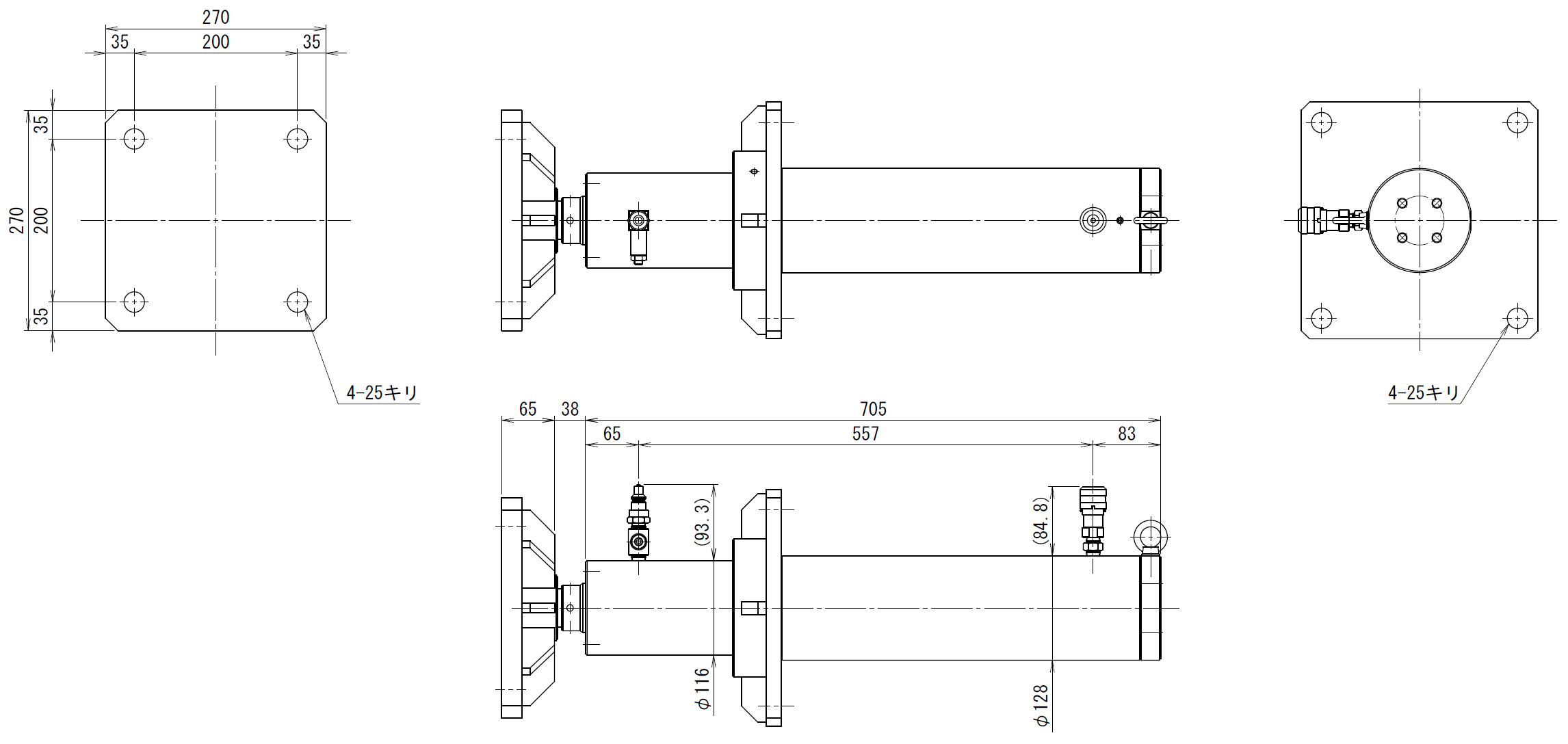

300kN
画像 | 能力 | ストローク | 最低芯間距離 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
---|---|---|---|---|---|---|---|---|
押:300kN 引:167kN | 1000mm | 365mm | 押:63.6cm2 引:35.3cm2 | 押:47.2MPa 引:47.2MPa | 押:6.4L 引:3.5L | 113kg | PDF 換算表 DXF DWG |

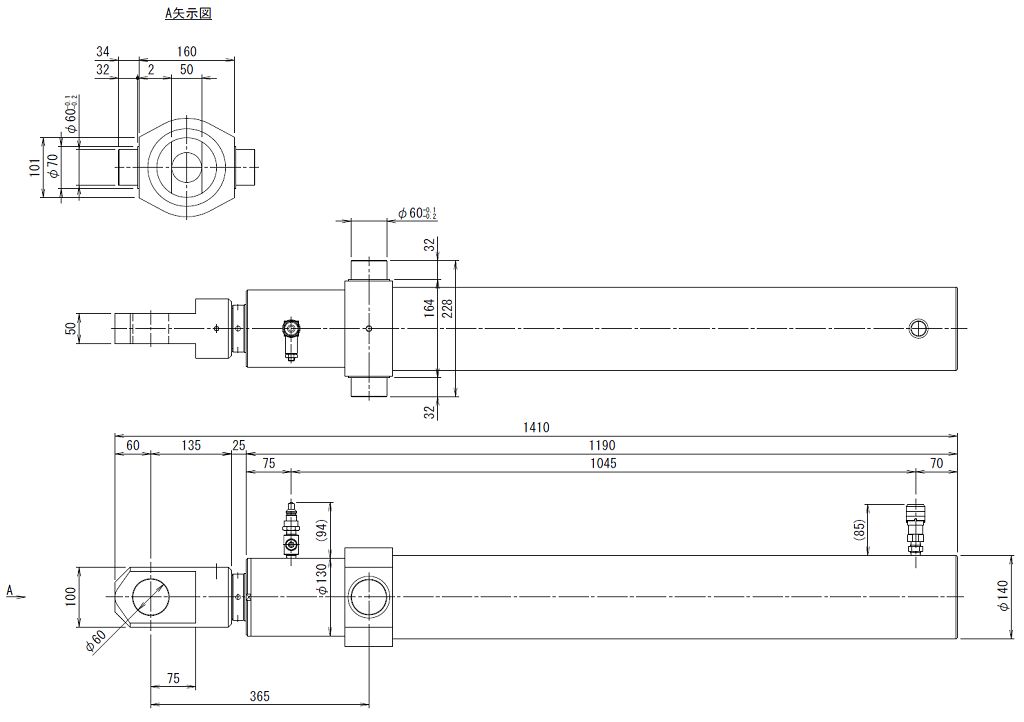

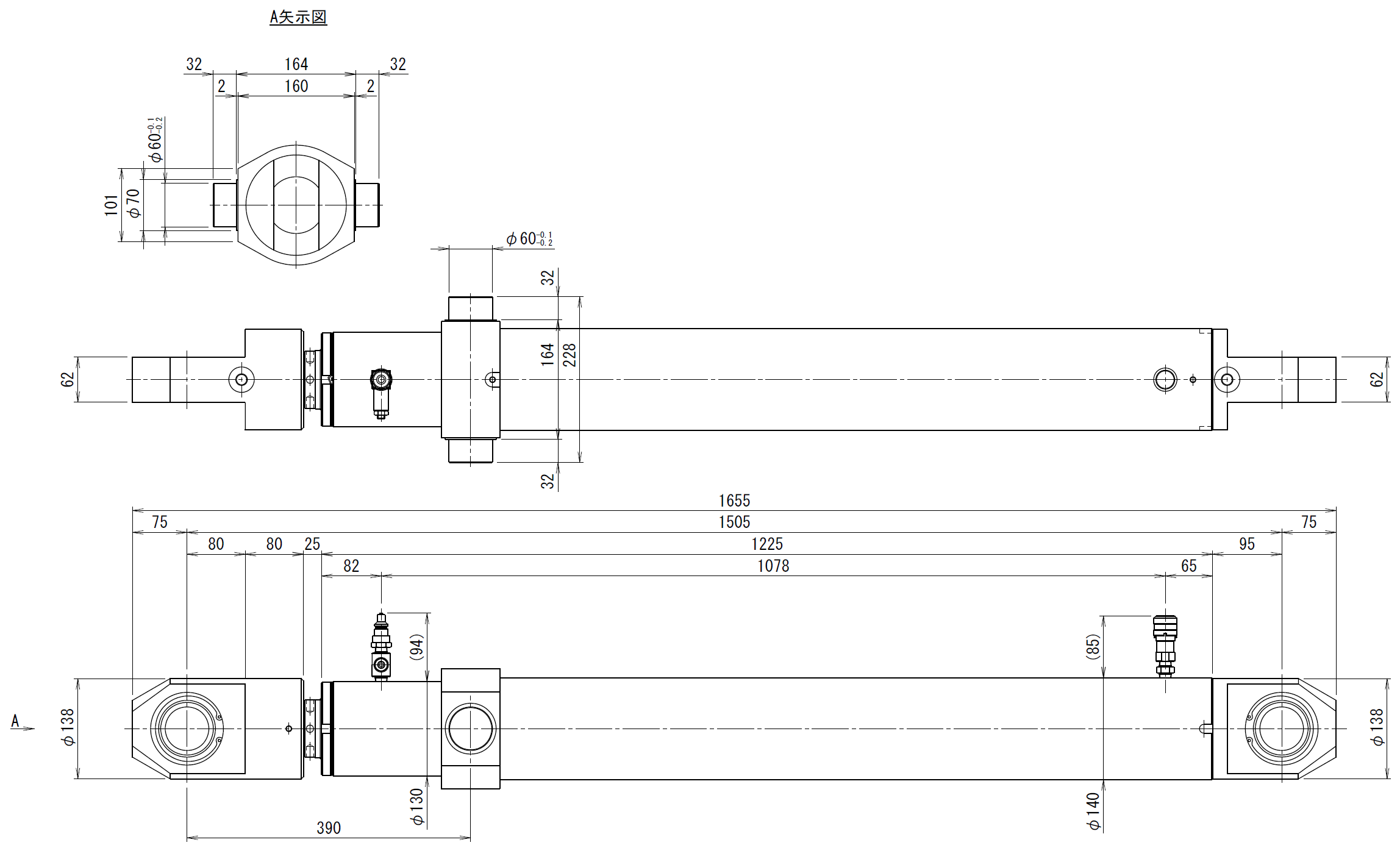

450kN
画像 | 能力 | ストローク | 最低芯間距離 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
---|---|---|---|---|---|---|---|---|
押:450kN 引:203kN | 1000mm | 365mm | 押:91.6cm2 引:41.3cm2 | 押:49.1MPa 引:49.1MPa | 押:9.2L 引:4.1L | 126kg | PDF 換算表 DXF DWG | |
押:450kN 引:203kN | 1000mm | 390mm | 押:91.6cm2 引:41.3cm2 | 押:49.1MPa 引:49.1MPa | 押:9.2L 引:4.1L | 136kg | PDF 換算表 DXF DWG | |
押:450kN 引:189kN | 1000mm | 390mm | 押:86.6cm2 引:36.3cm2 | 押:52.0MPa 引:52.0MPa | 押:8.7L 引:3.6L | 152kg | PDF 換算表 DXF DWG | |
押:450kN 引:189kN | 1000mm | 390mm | 押:86.6cm2 引:36.3cm2 | 押:52.0MPa 引:52.0MPa | 押:8.7L 引:3.6L | 149kg | PDF 換算表 DXF DWG |
注意事項
ジャッキストロークについて
ストロークエンドからの加圧禁止!
補修用ジャッキは使用用途の都合上、ジャッキストロークが短くなっております。ジャッキストロークをストロークエンド近くまで使用して安全ナットをロックすると、ジャッキダウン時に安全ナットが解放できない恐れがございます。また、ストロークエンドの状態で加圧すると、機材が破損して使用不可になる恐れがございます。ジャッキアップの際はジャッキの残ストロークを適宜確認し、必要に応じてジャッキ下へライナー材の挿入等、対策を講じてください。
ユニバーサルヘッドプレートについて
可動方向以外は動かさないでください
ユニバーサルヘッドプレートの可動方向は一軸になっております。設置する際には、プレート側面に貼り付けてある指示シールに従って設置してください。また、プレート可動箇所への干渉物がないか、十分に確認願います。
上記が守られていなかった場合、機材や構造物の破損につながる恐れがございます。
