補修用油圧ジャッキ
既存橋梁の補修用工事に
おける、
沓交換用ロック機構付きジャッキ
機械高を低く、軽量コンパクトに設計していますので、狭い箇所への設置が可能です。

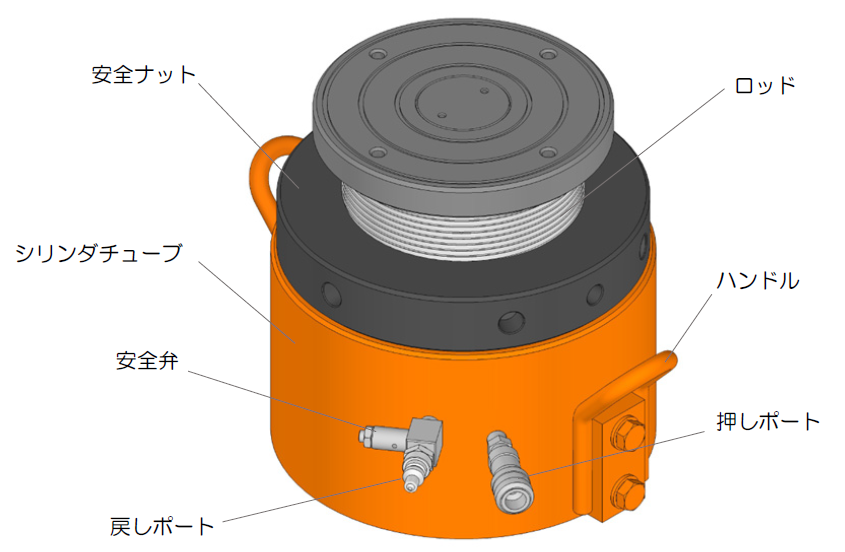

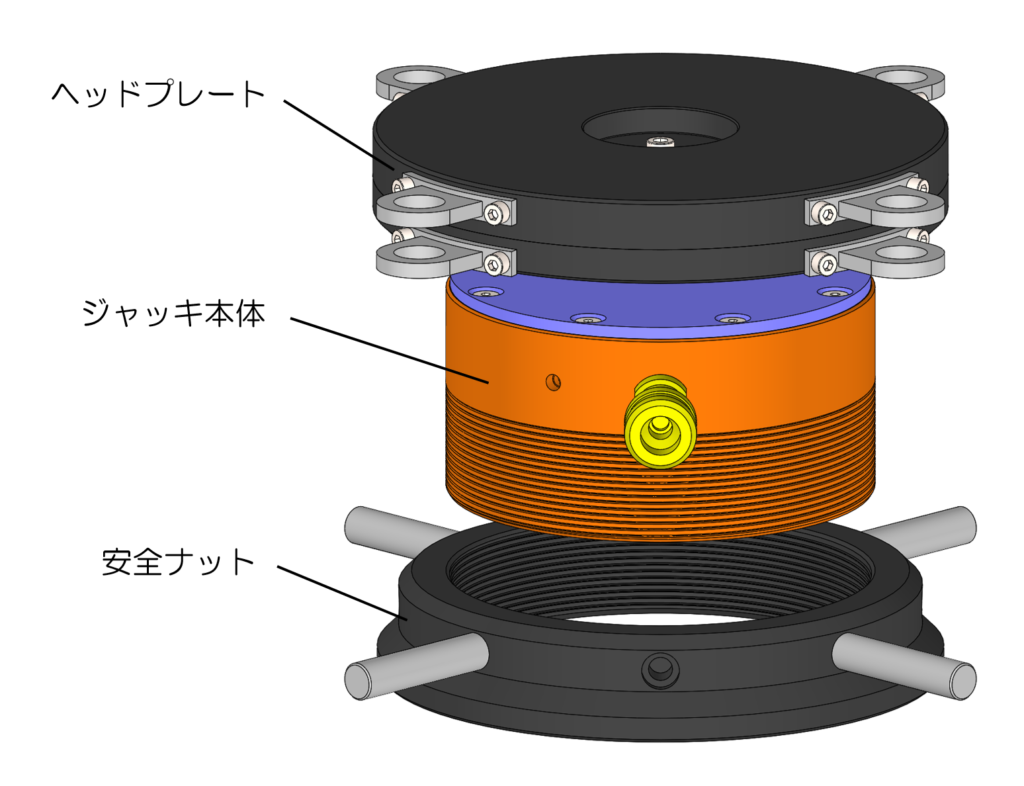

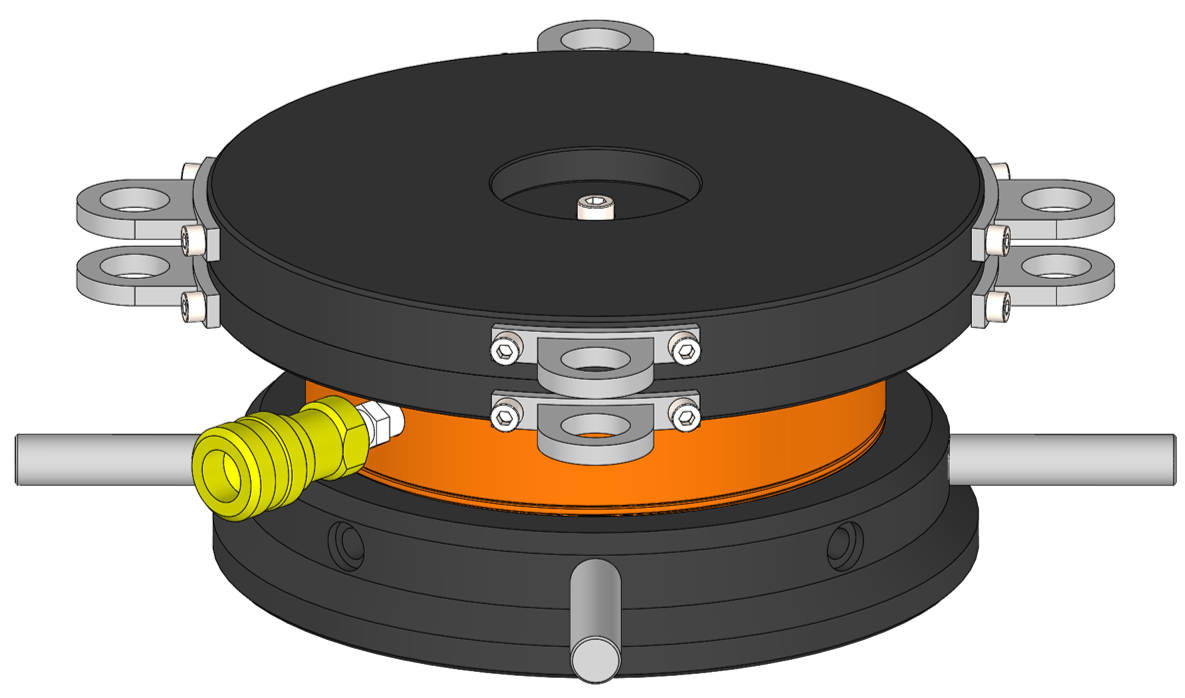

補修用油圧ジャッキの構造
補修油圧ジャッキは、基本構造は物上げ用油圧ジャッキと同じですが、特徴として、ジャッキ本体または、ピストン部分がネジ構造となっており、勘合する安全ナットにより機械的に対象物を固定することができます。
安全ナットタイプ
安全ナットは３種類あります。
ボディーロック
本体外周のナットを巻き下げて固定
ナットロック
本体外周のナットを巻き上げて固定

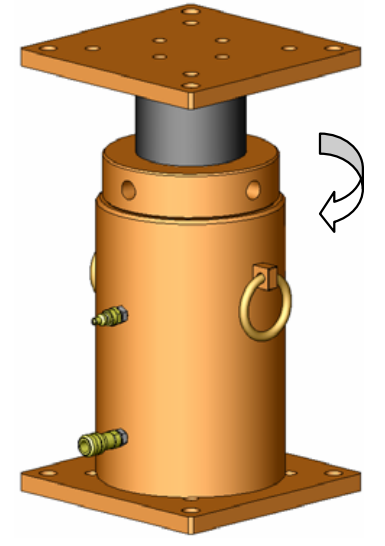

ピストンロック
ピストン外周のナットを巻き下げて固定

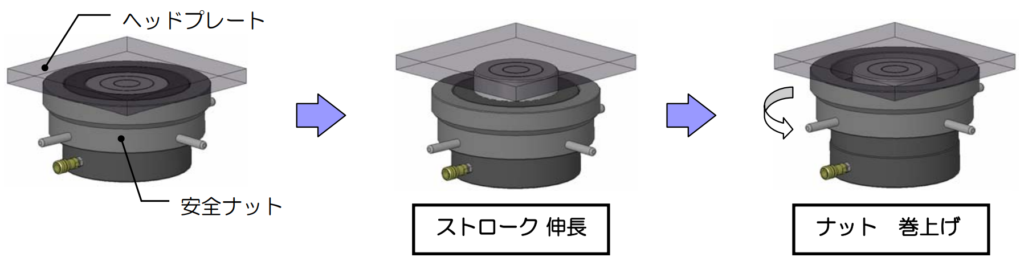

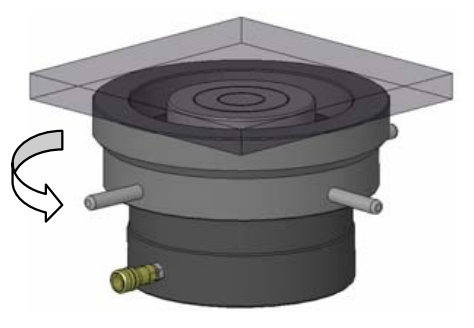

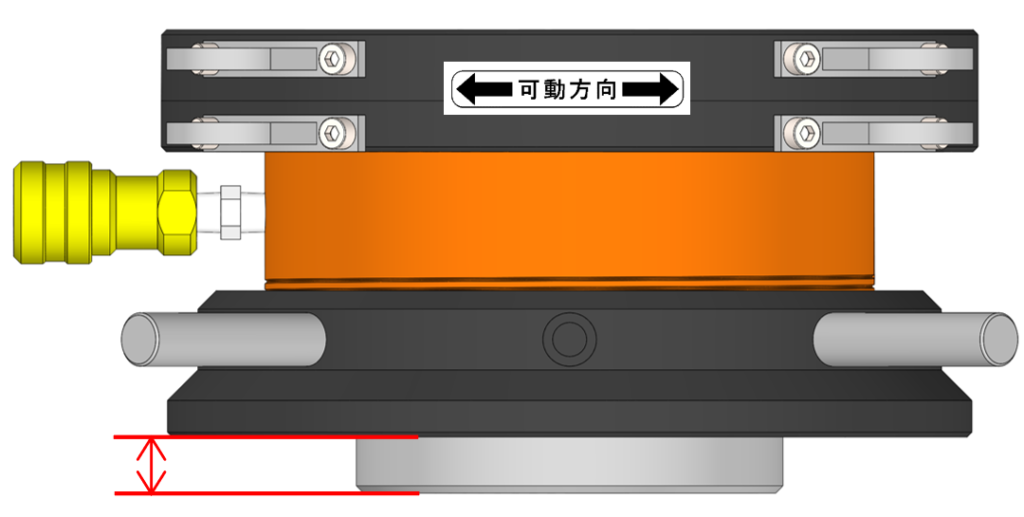

油圧で持ち上げ、ナットで固定
安全ナットをロックすることによって油圧力を開放しても鉛直荷重を機械的に保持可能なため、長期間にわたる構造物の仮受に適しています。
低機高、軽量、コンパクト
機械高を低く軽量コンパクトに設計していますので、狭いスペースへの設置が可能です。ジャッキ部はガスリターン構造の単動型と、油を送ってジャッキを縮める複動型があります。単動型は油圧ホース1本の接続で動かすことができるので、機材全体がコンパクトになっています。

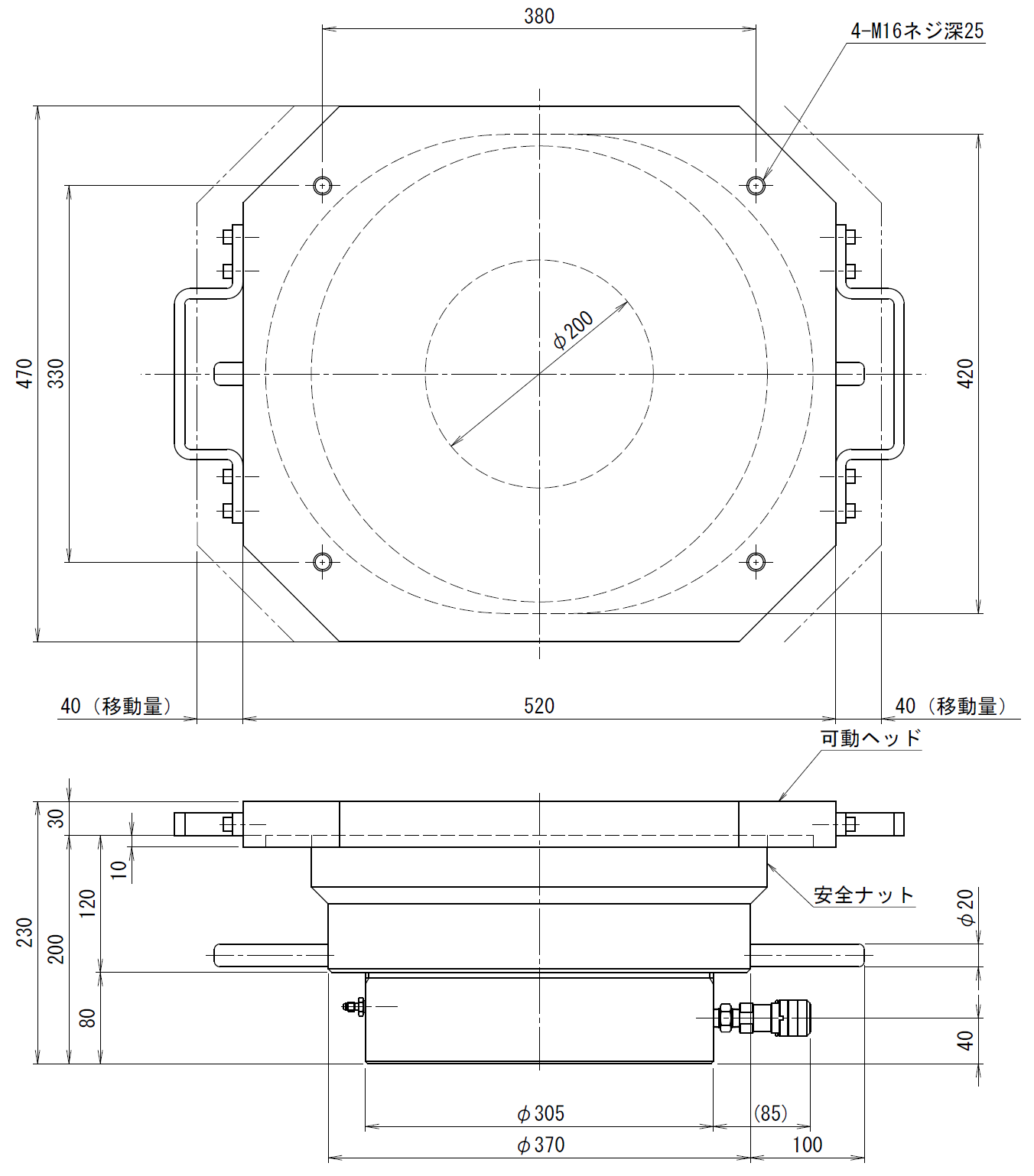

仕様・図面
補修用油圧ジャッキ(単動型)
仕様
| 周囲使用温度 | -5℃～40℃ |
| 作動油 | ISO-L-HM VG-32相当品 |
| 充填ガス | 窒素ガス 1MPa |
物上げ用油圧ジャッキ(複動型)
仕様
| 周囲使用温度 | -5℃～40℃ |
| 作動油 | ISO-L-HM VG-32相当品 |

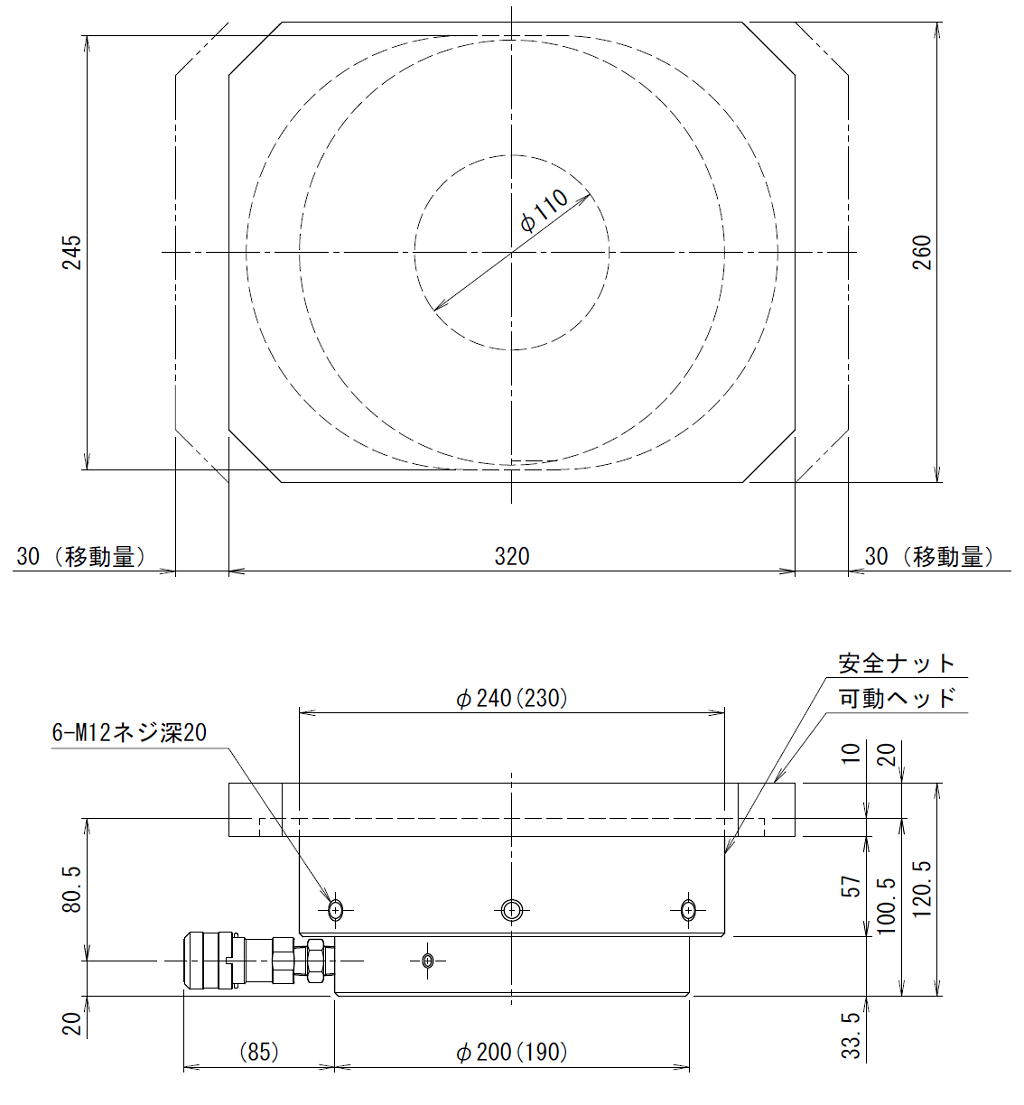

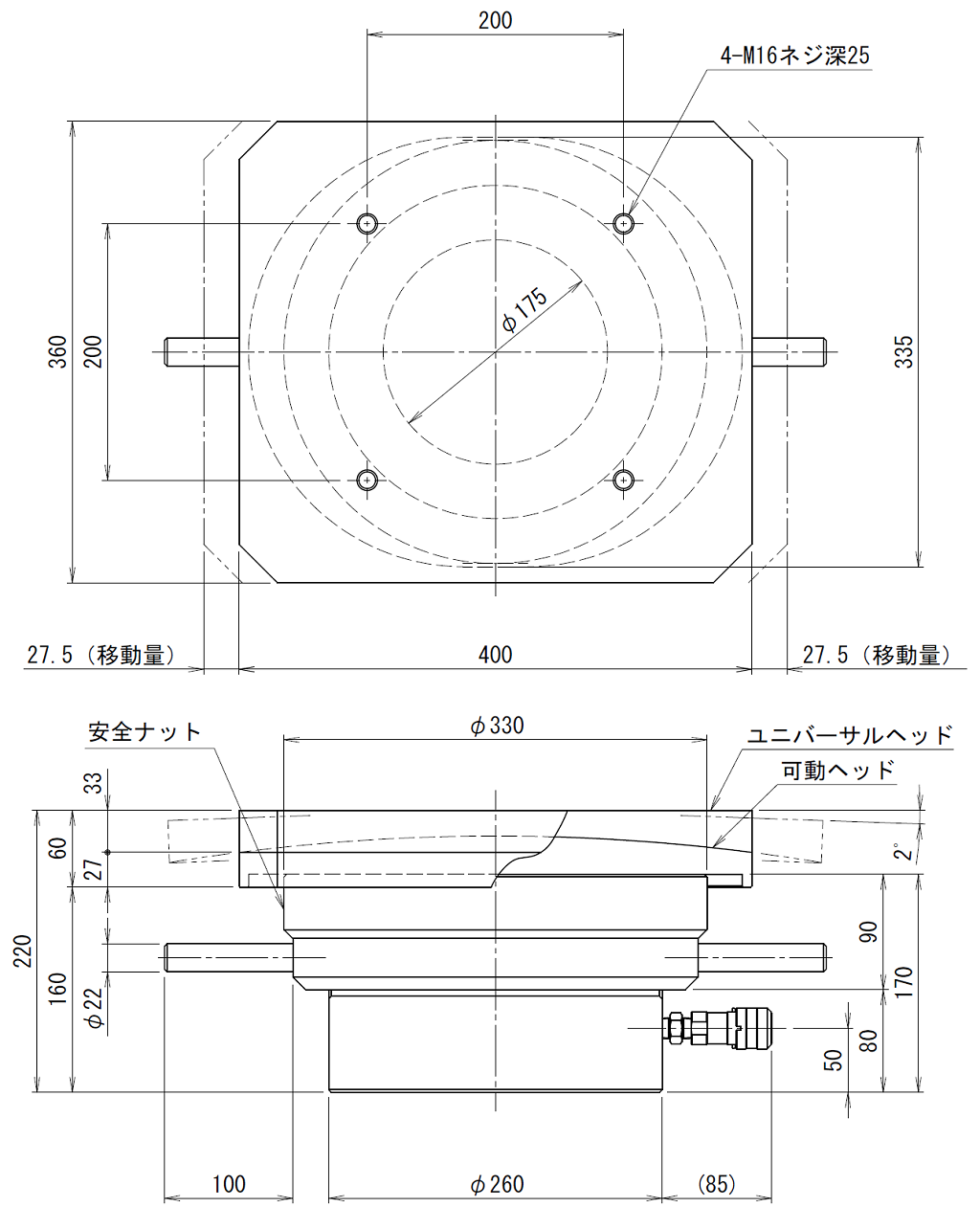

各ジャッキ 仕様・図面

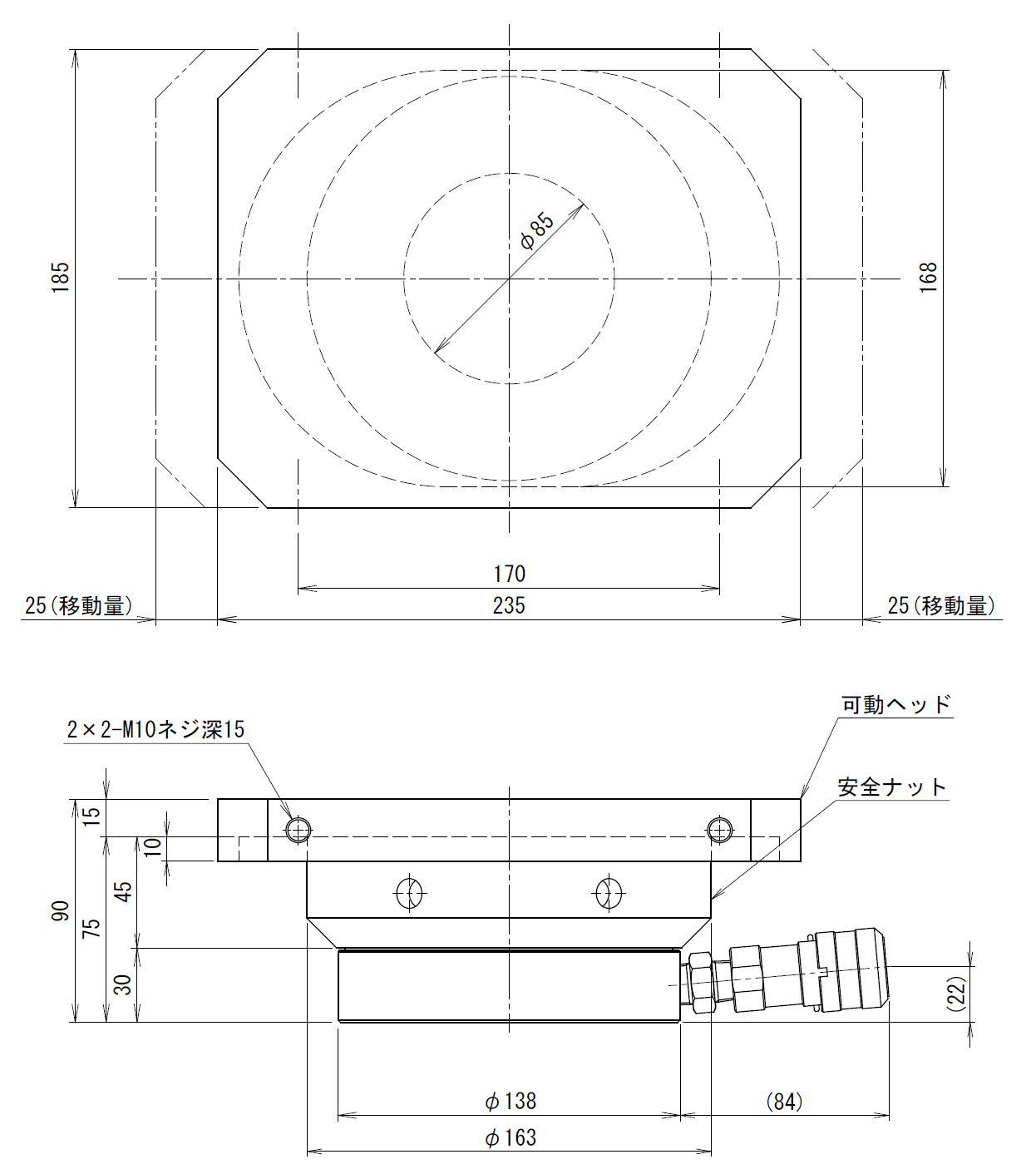

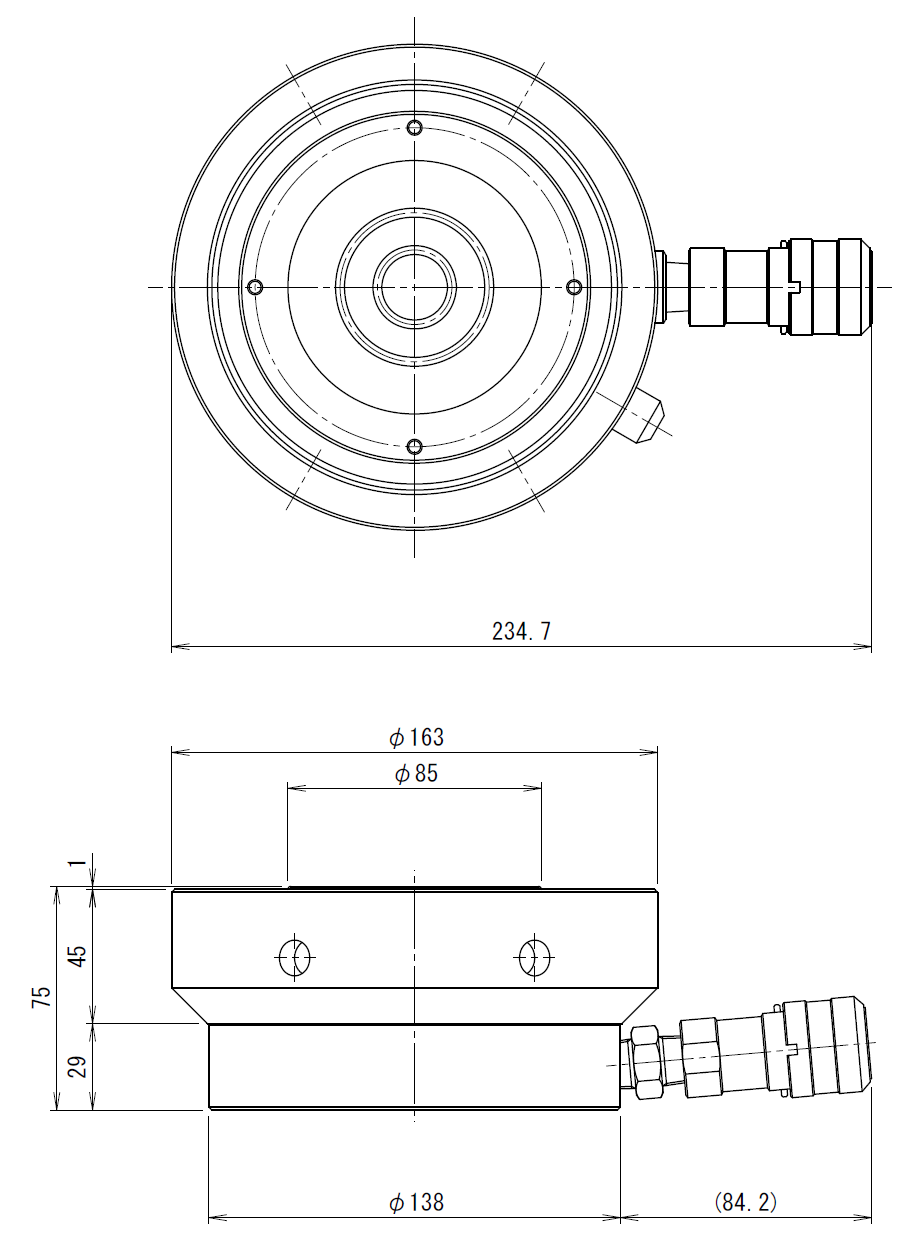

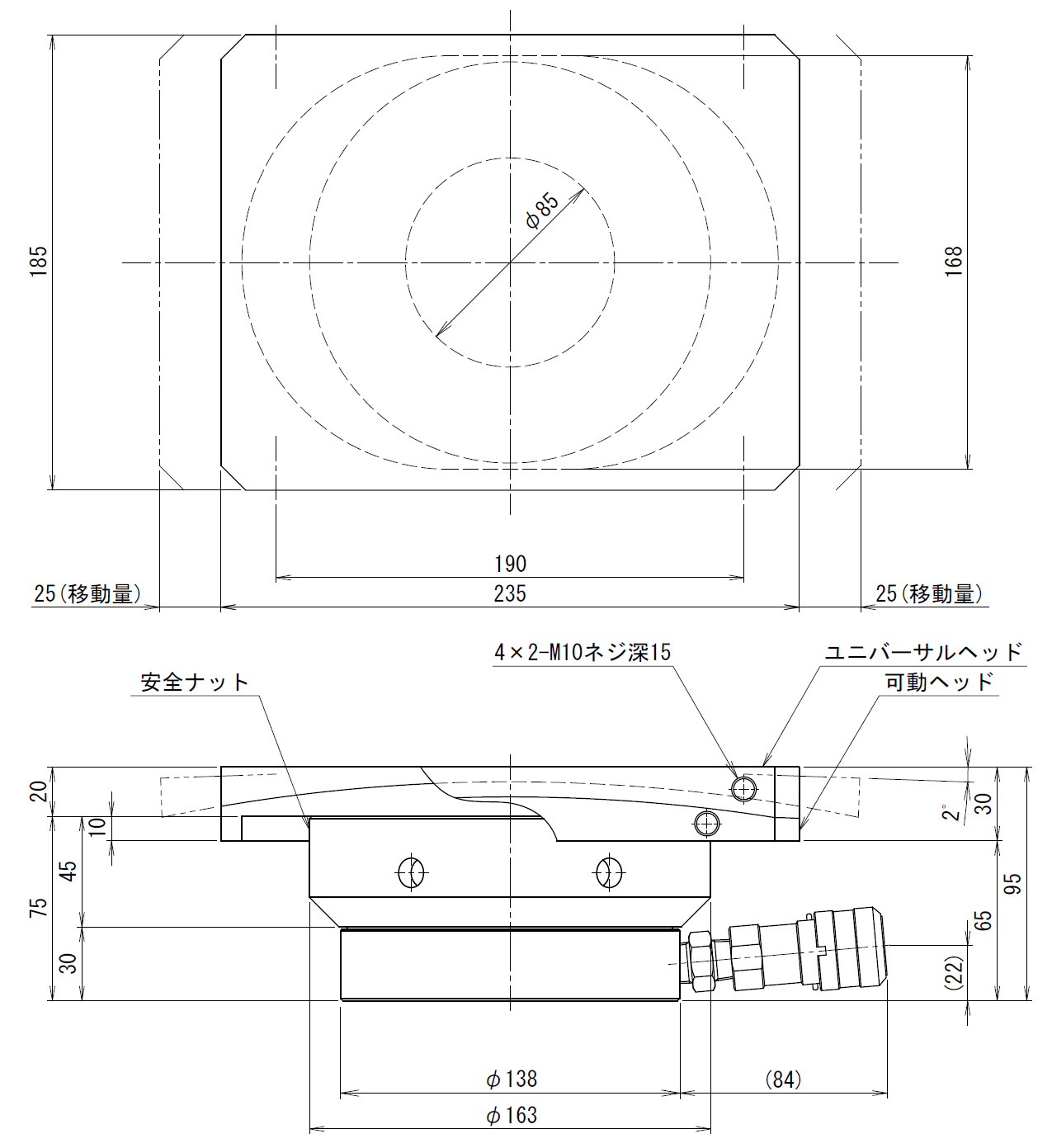

500kN

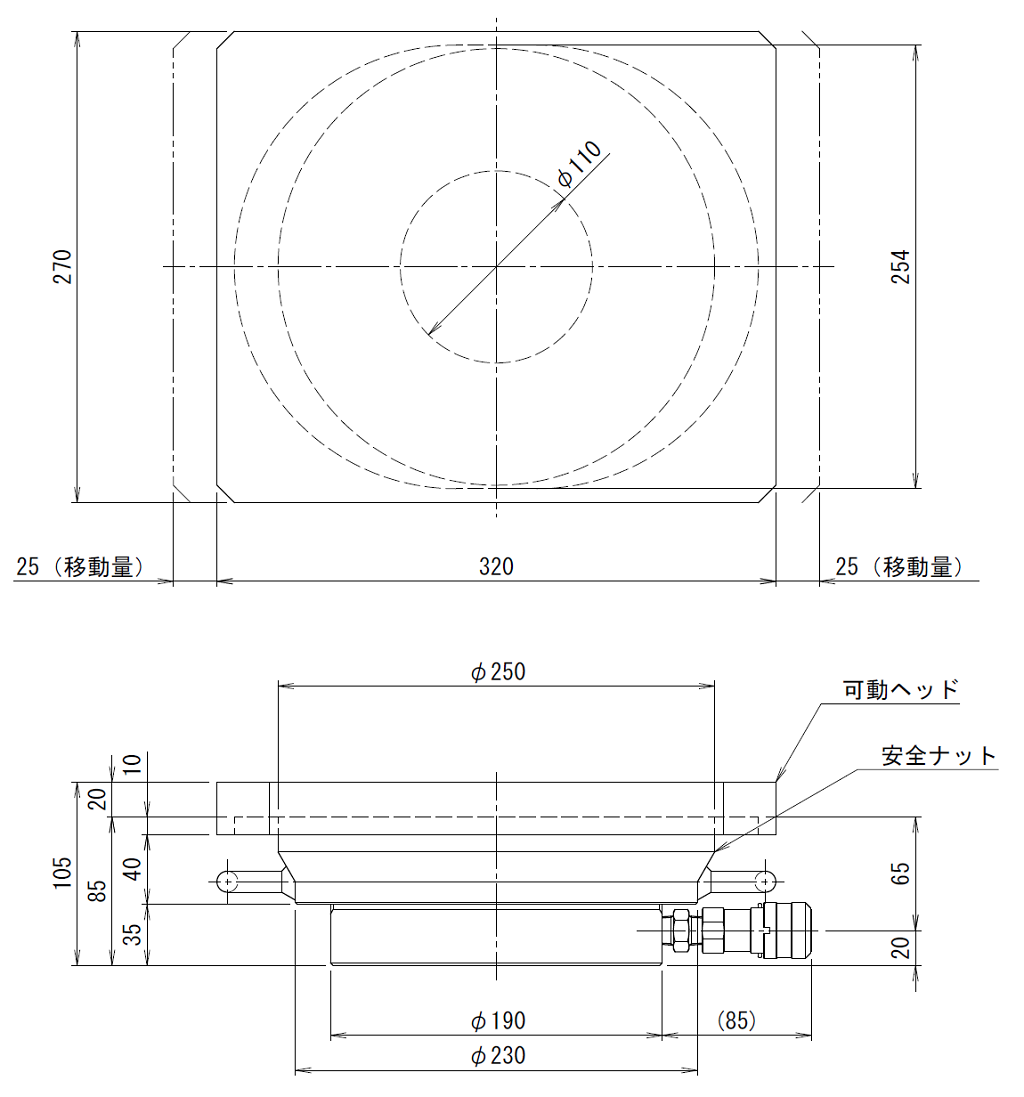

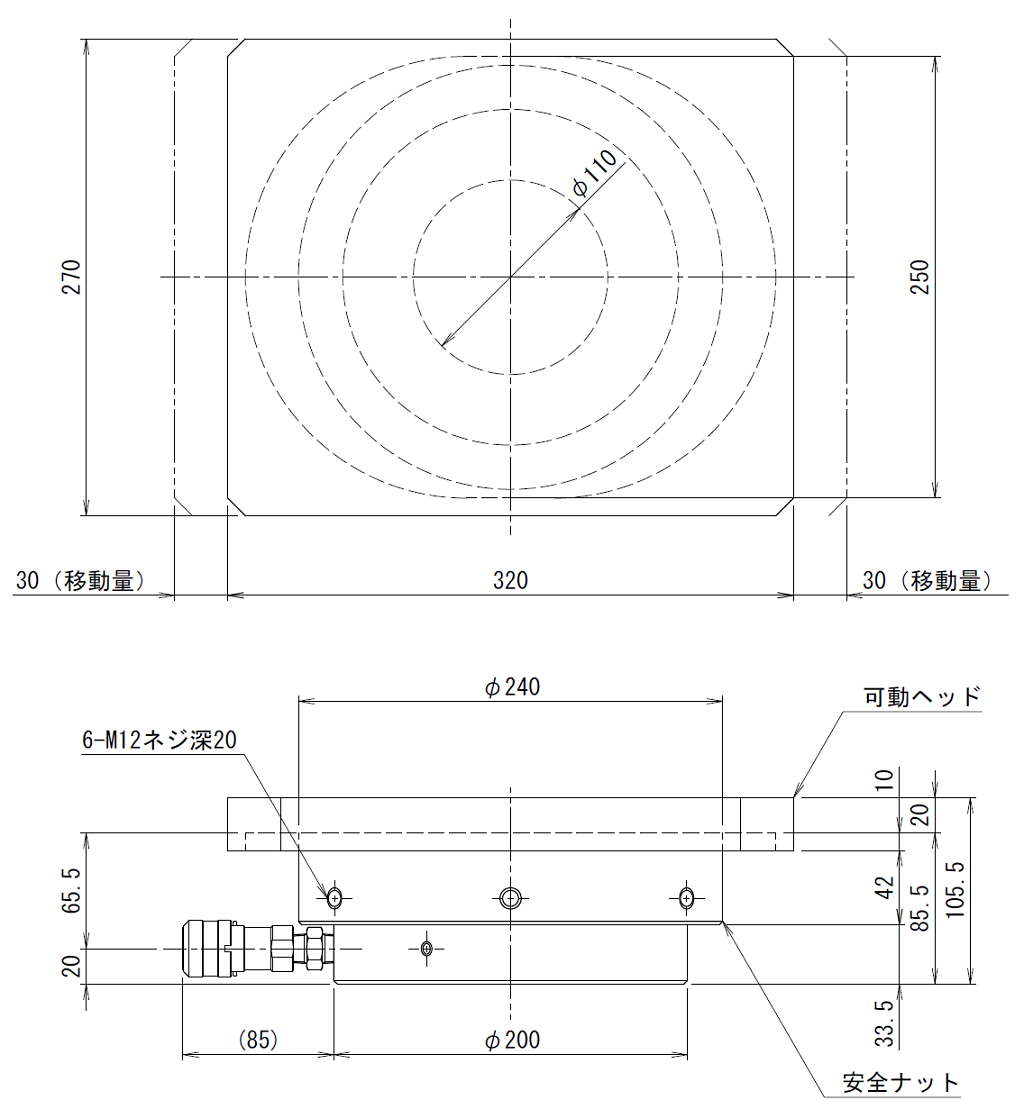

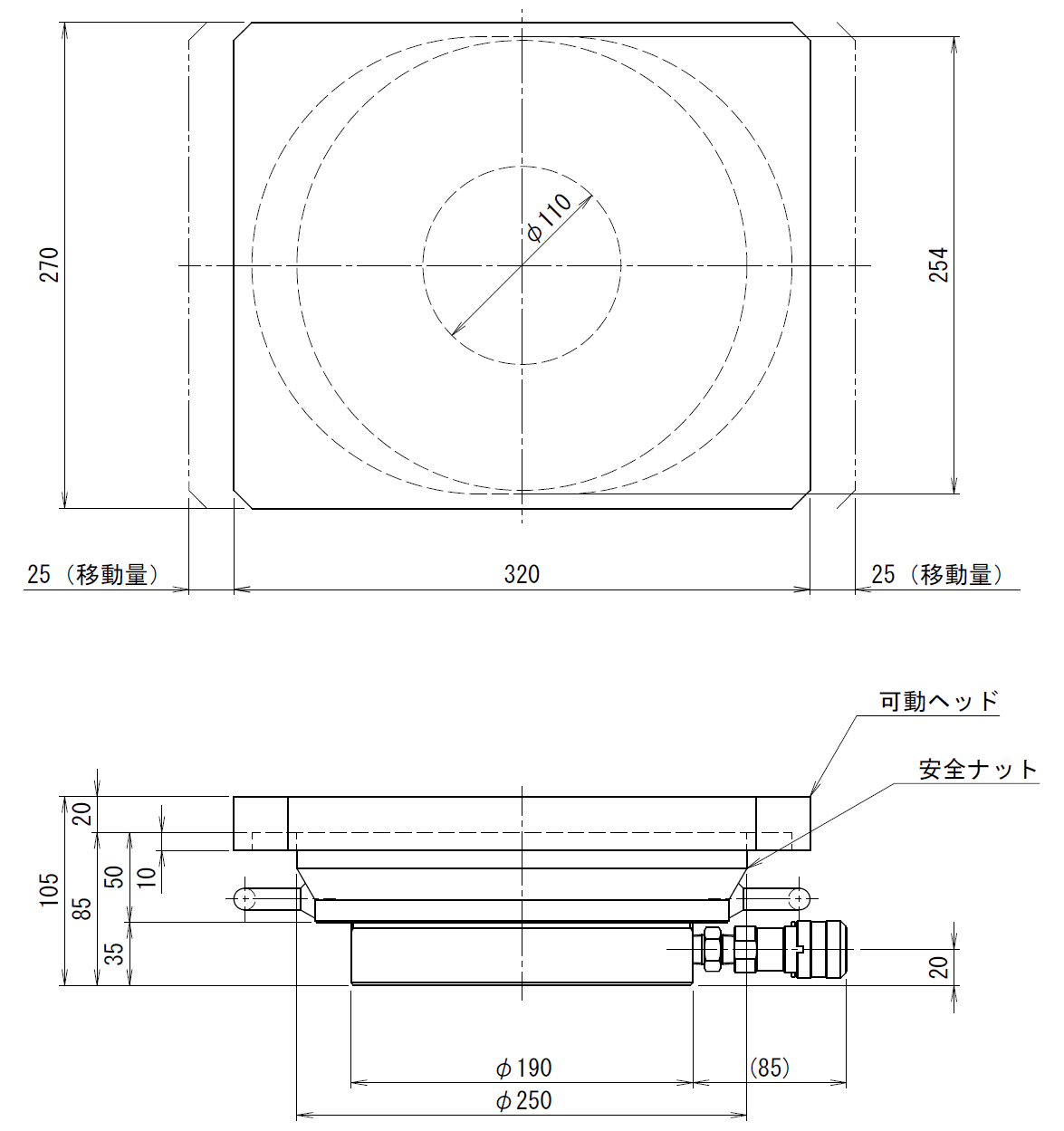

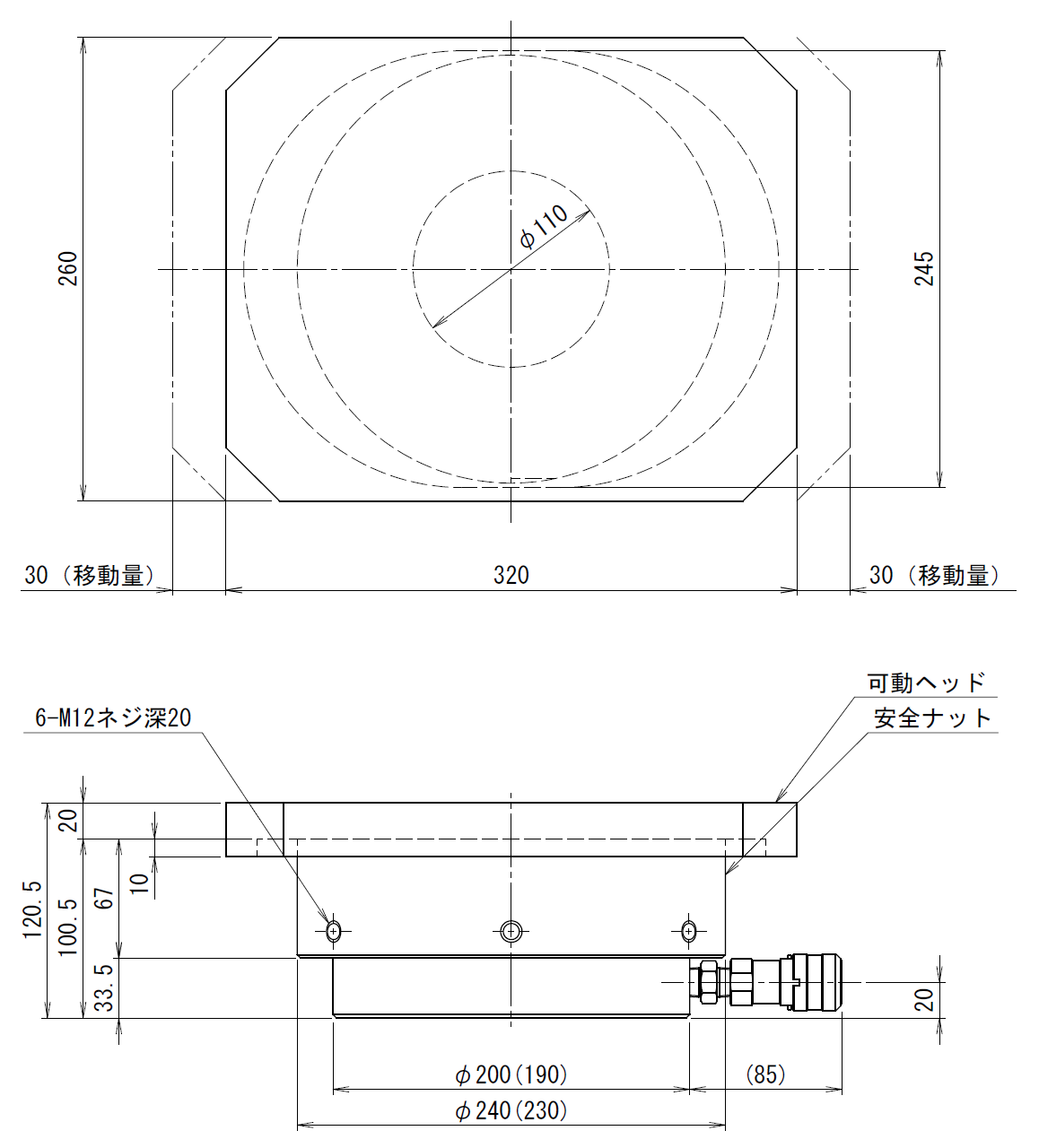

1000kN

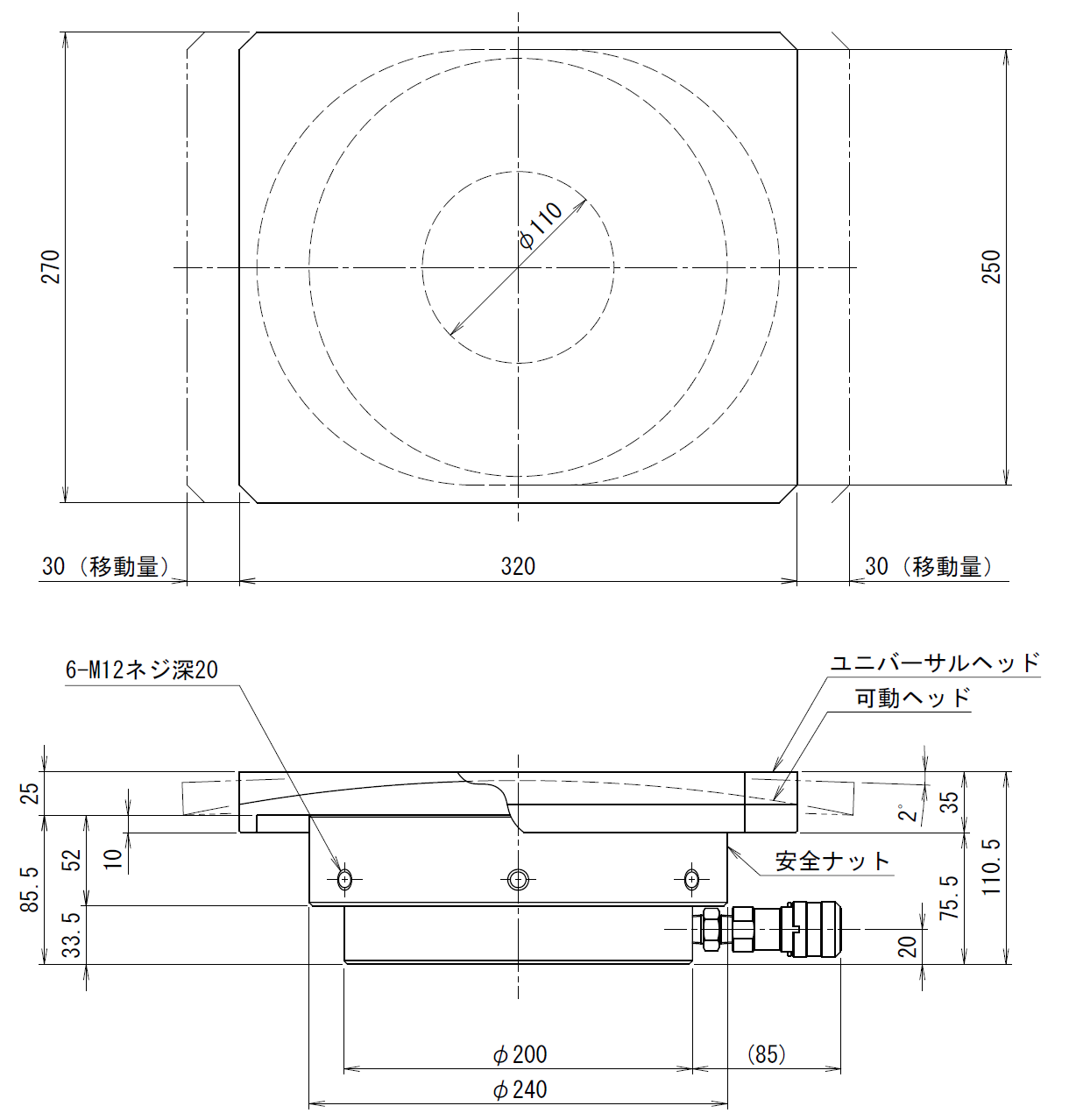

| 画像 | ストローク | ユニバーサル ヘッド | 最低機械高 | 受圧面積 | 圧力 | 所要油量 | 重量 ジャッキ/プレート | ダウンロード |
|---|---|---|---|---|---|---|---|---|
 | 20mm | - | 105mm | 165.1cm2 | 60.6MPa | 0.33L | 24.5kg/15kg | PDF 換算表 DXF DWG |
 | 20mm | - | 105.5mm | 165.1cm2 | 60.6MPa | 0.33L | 25.5kg/15kg | PDF 換算表 DXF DWG |

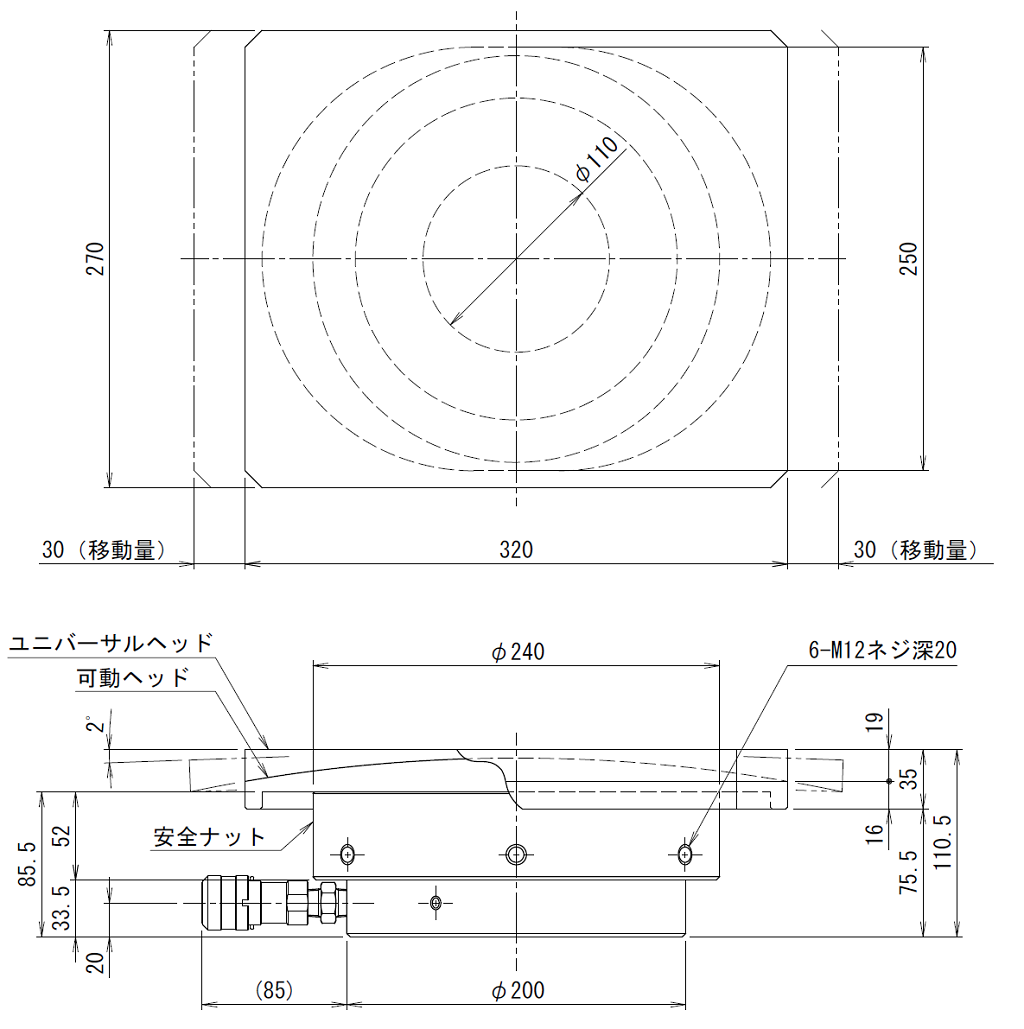

 | 20mm | ○ | 110.5mm | 165.1cm2 | 60.6MPa | 0.33L | 25.5kg/18kg | PDF 換算表 DXF DWG |
 | 35mm | - | 120.5mm | 165.1m2 | 60.6MPa | 0.58L | 30kg/15kg | PDF 換算表 DXF DWG |

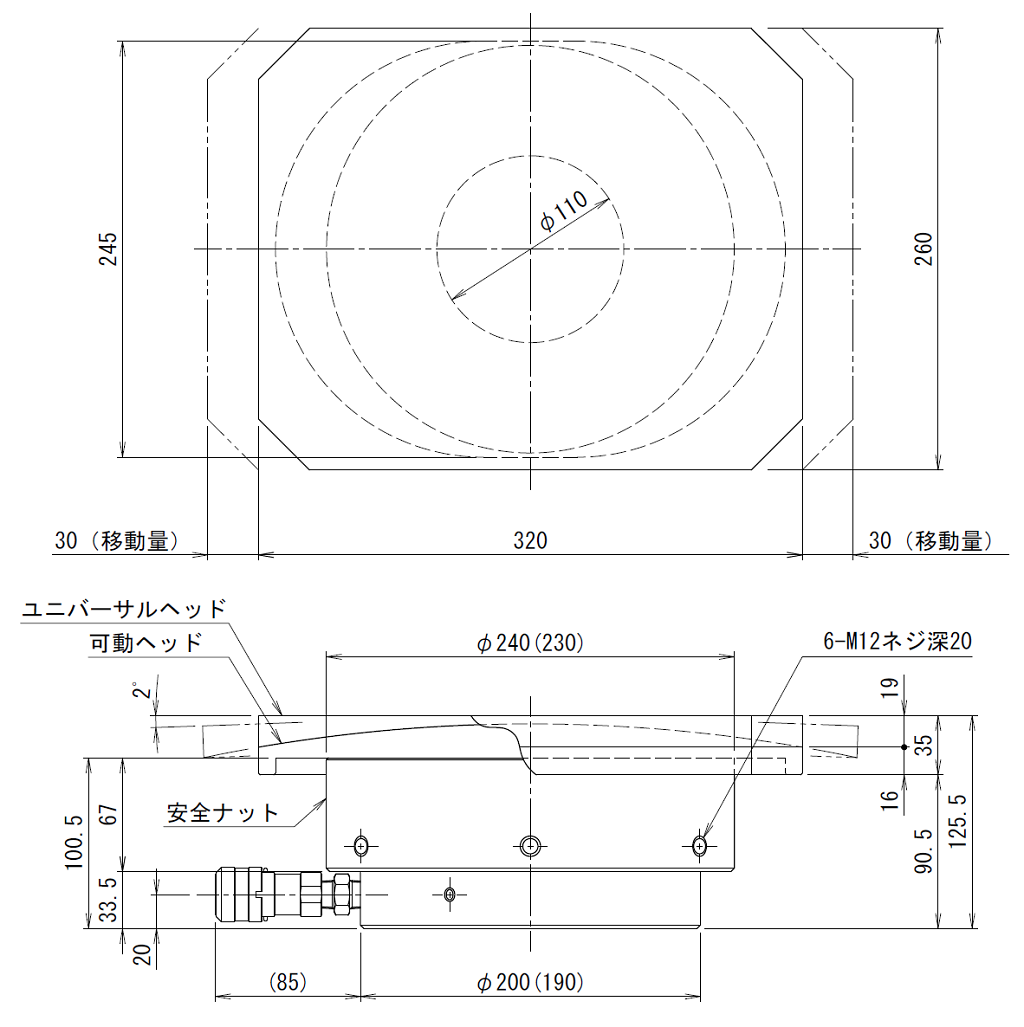

 | 35mm | ○ | 125.5mm | 165.1cm2 | 60.6MPa | 0.58L | 30kg/18kg | PDF 換算表 DXF DWG |

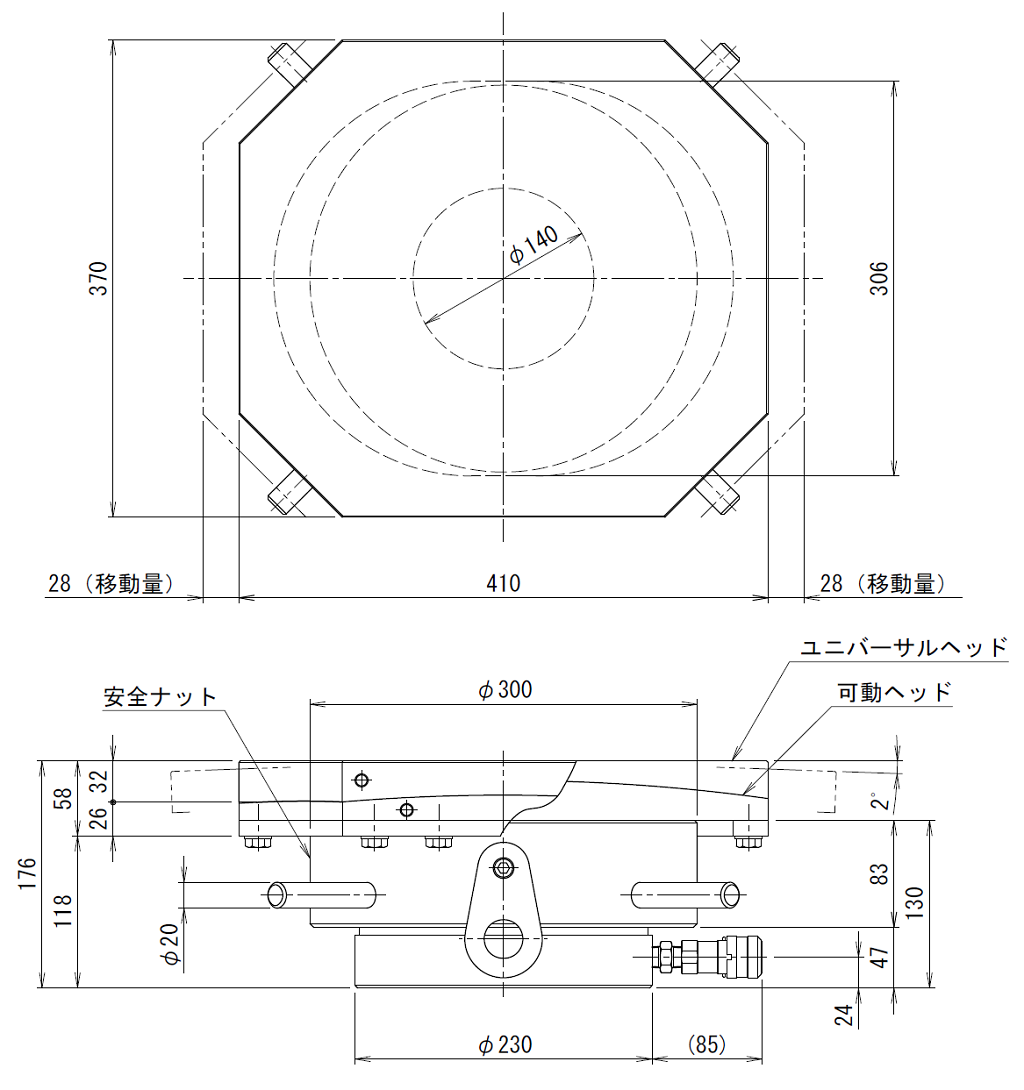

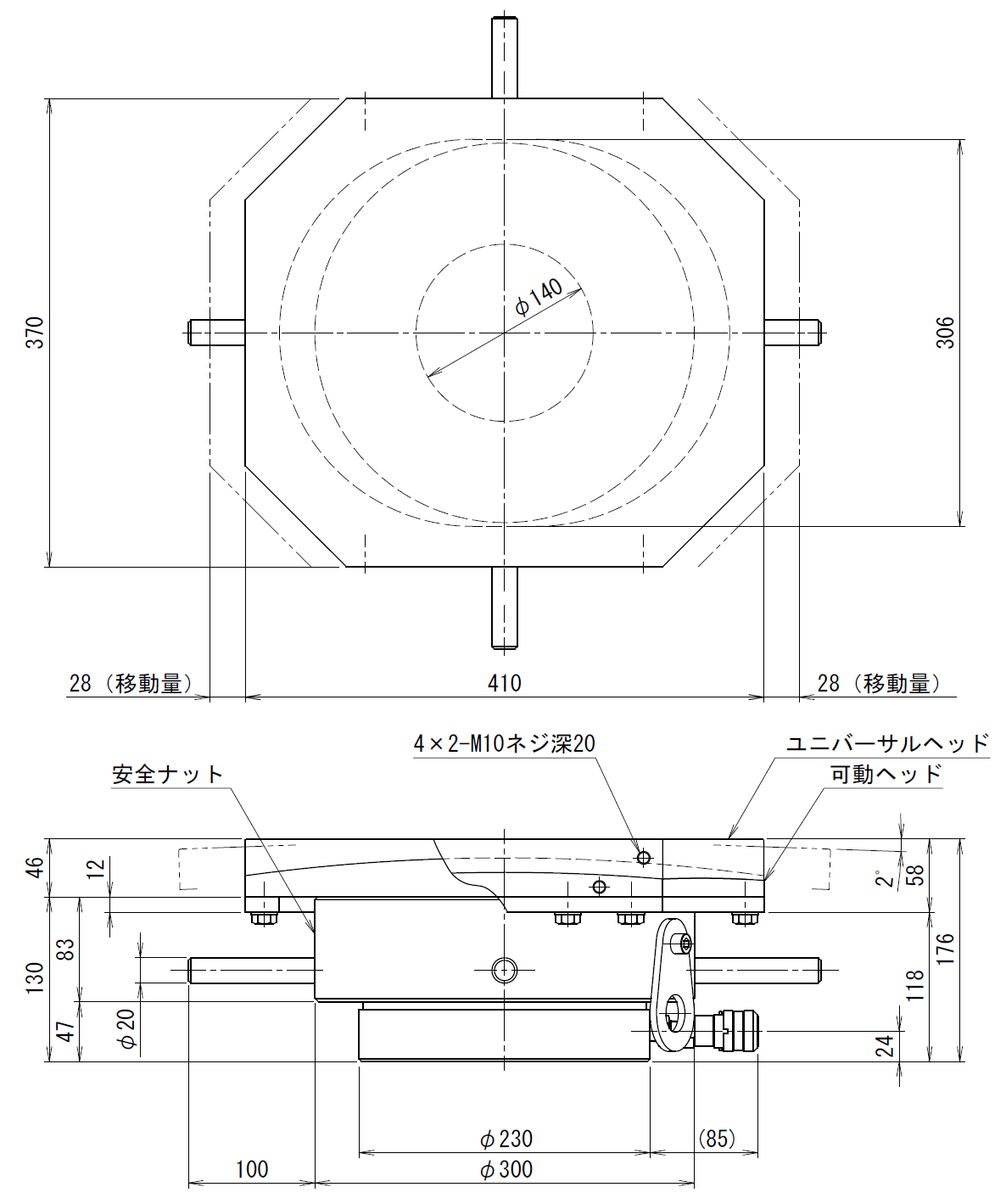

1500kN
| 画像 | ストローク | ユニバーサル ヘッド | 最低機械高 | 受圧面積 | 圧力 | 所要油量 | 重量 ジャッキ/プレート | ダウンロード |
|---|---|---|---|---|---|---|---|---|
 | 30mm | ○ | 176mm | 240.5cm2 | 62.5MPa | 0.72L | 60kg/55kg | PDF 換算表 DXF DWG |

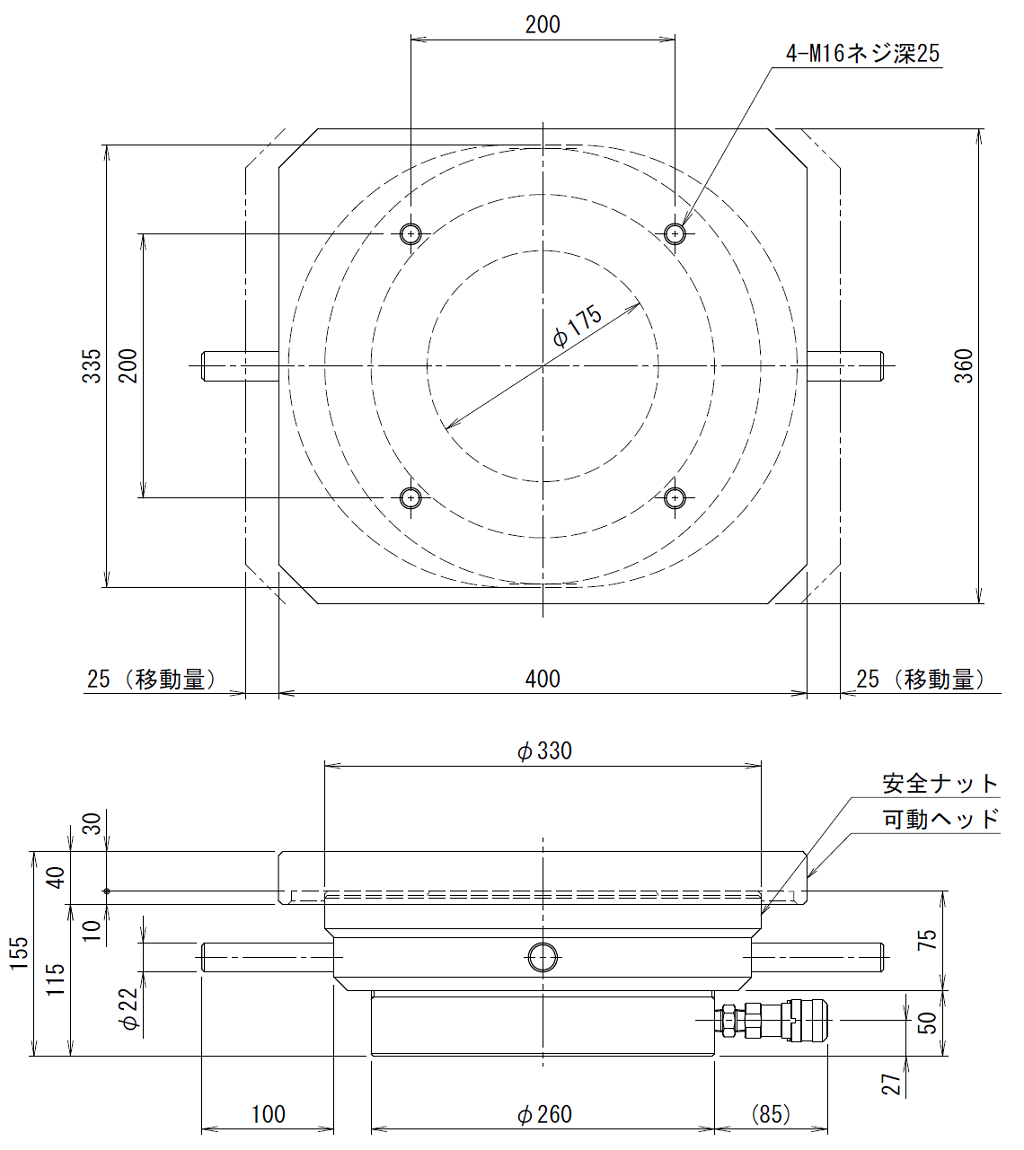

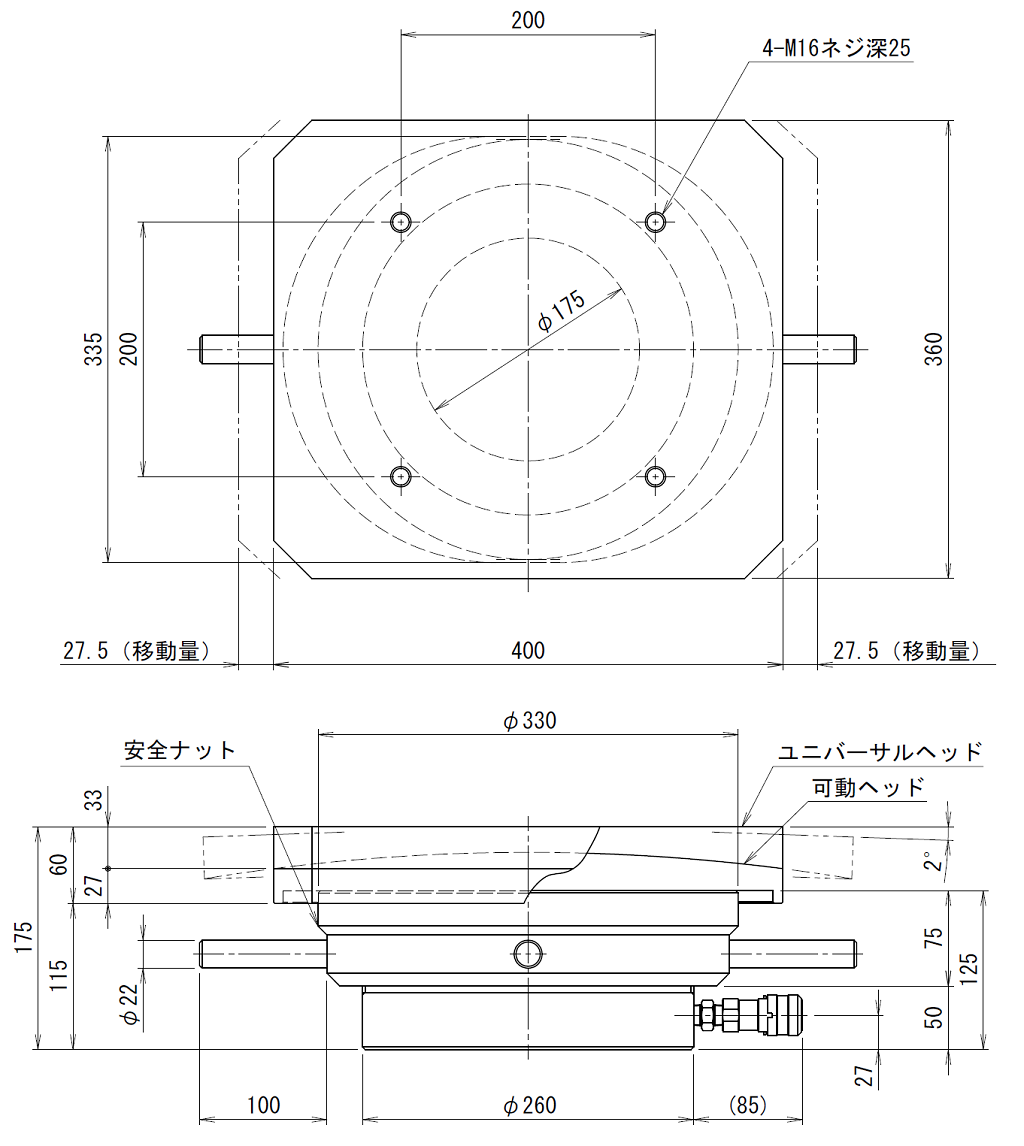

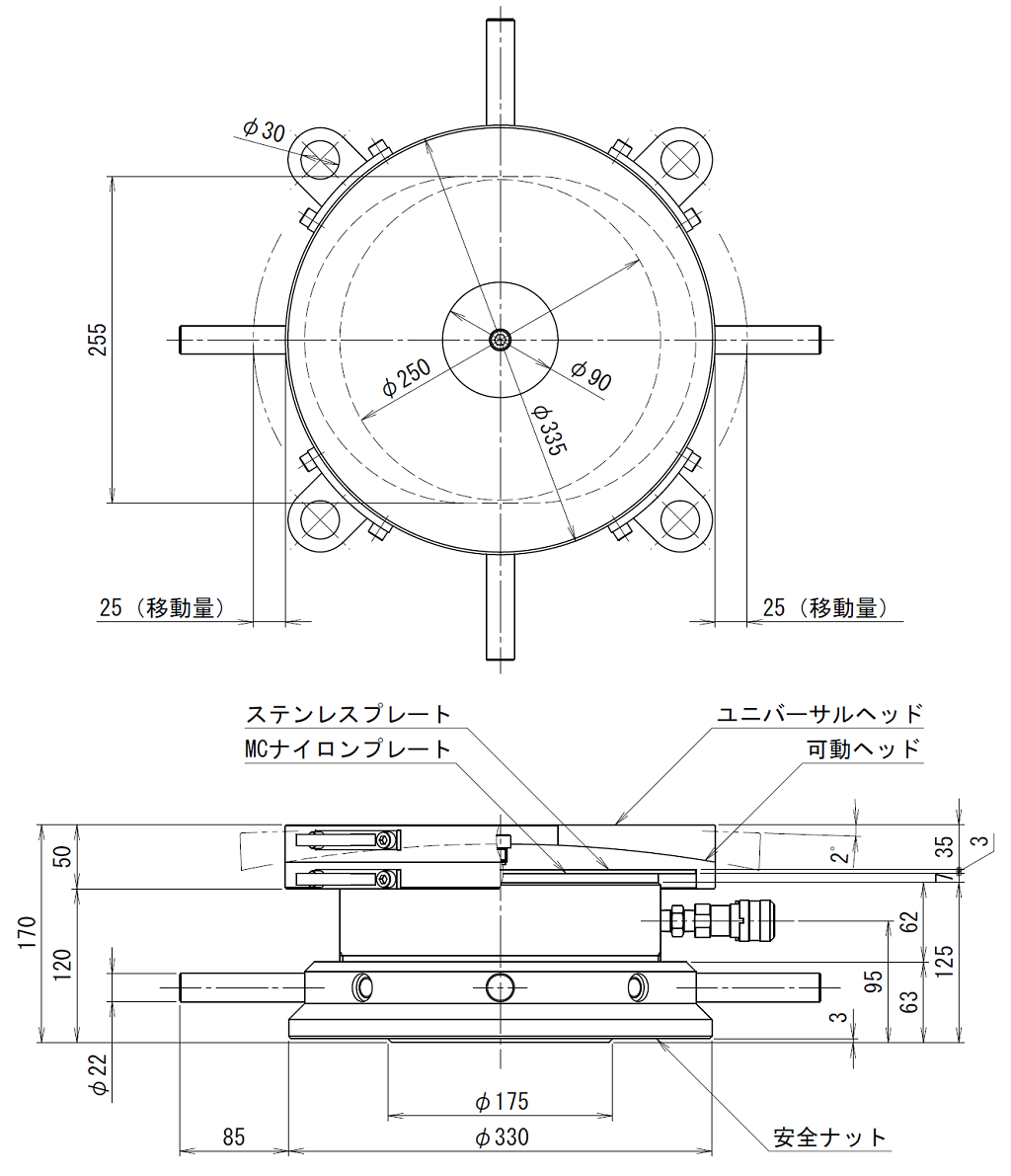

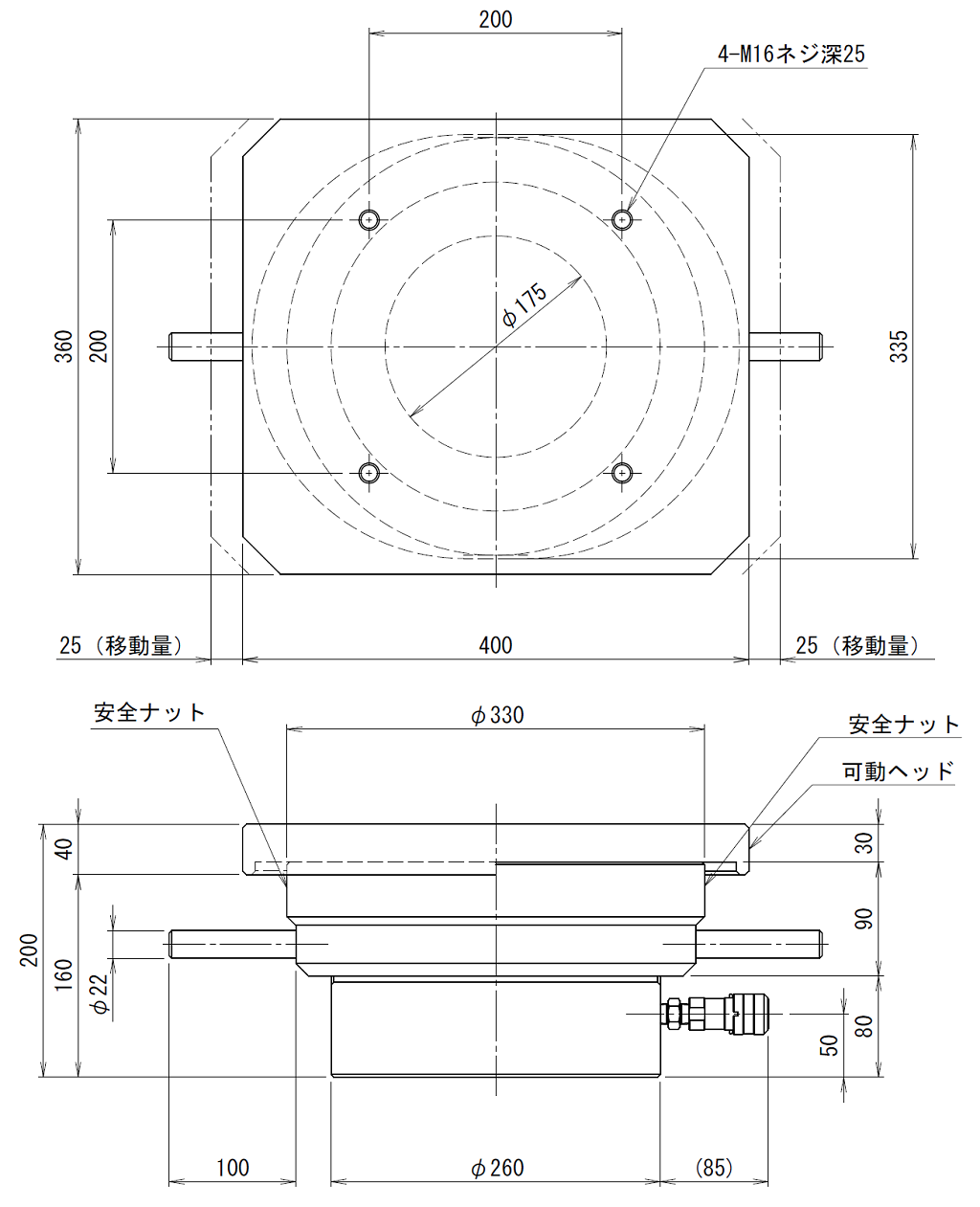

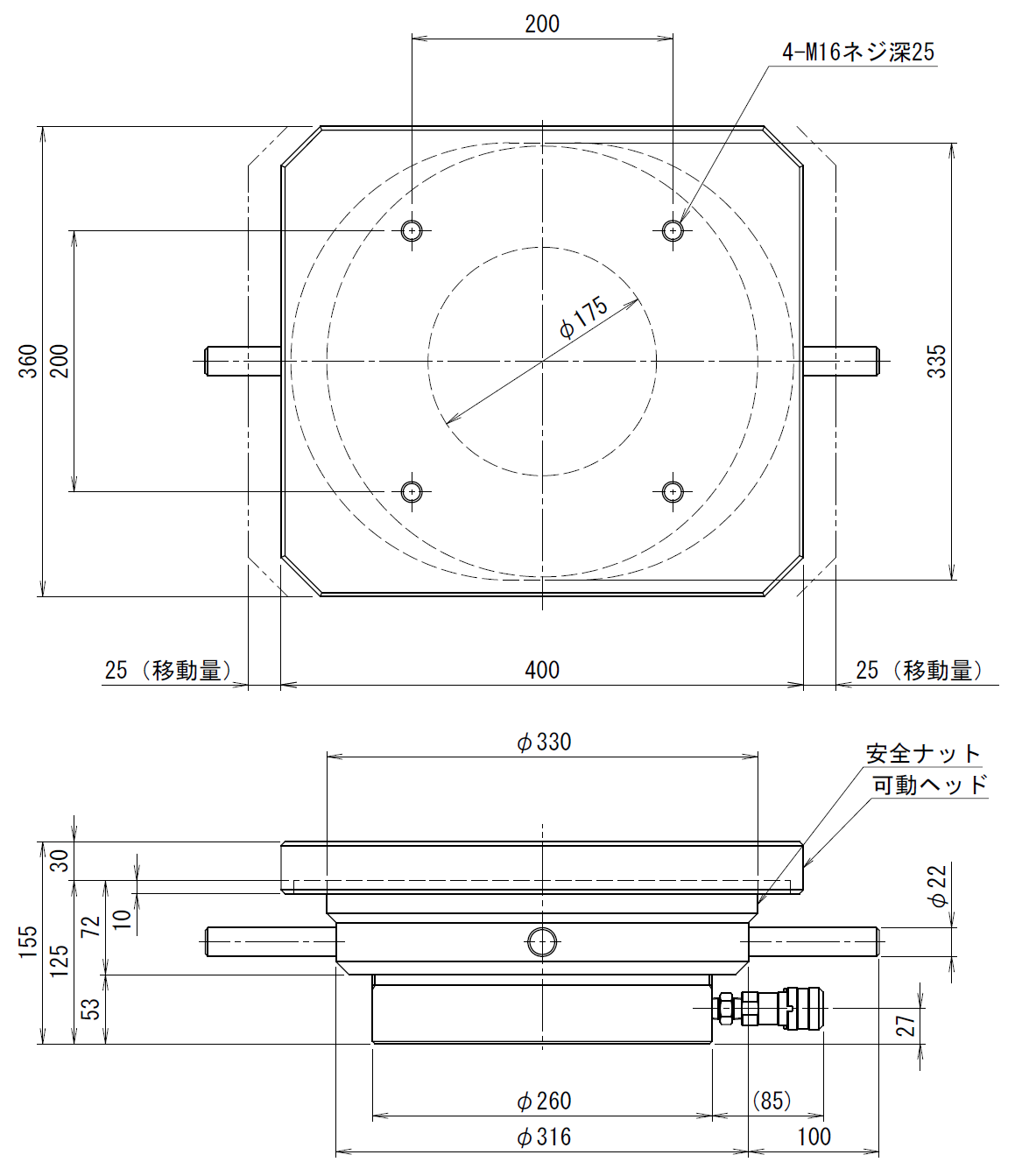

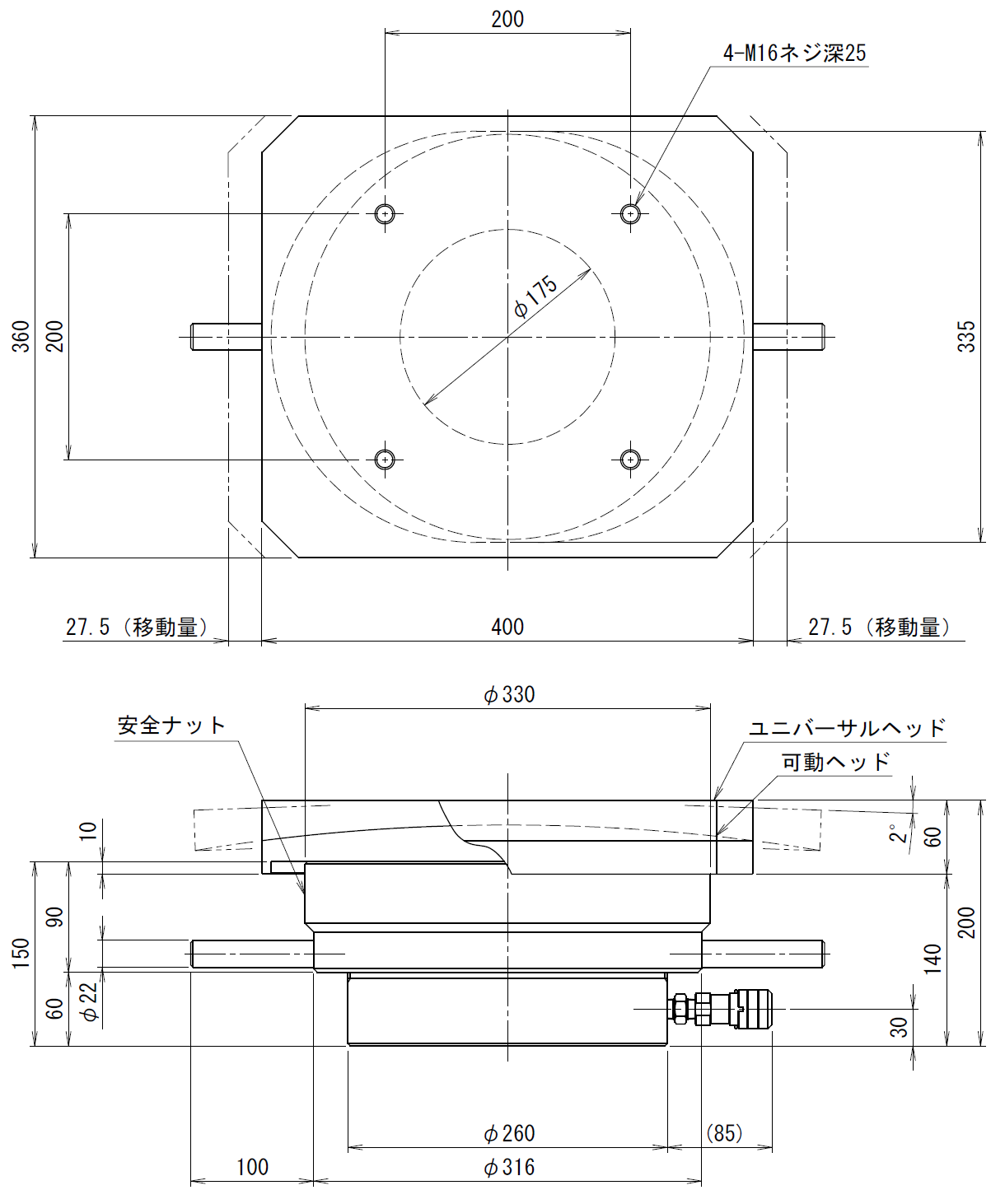

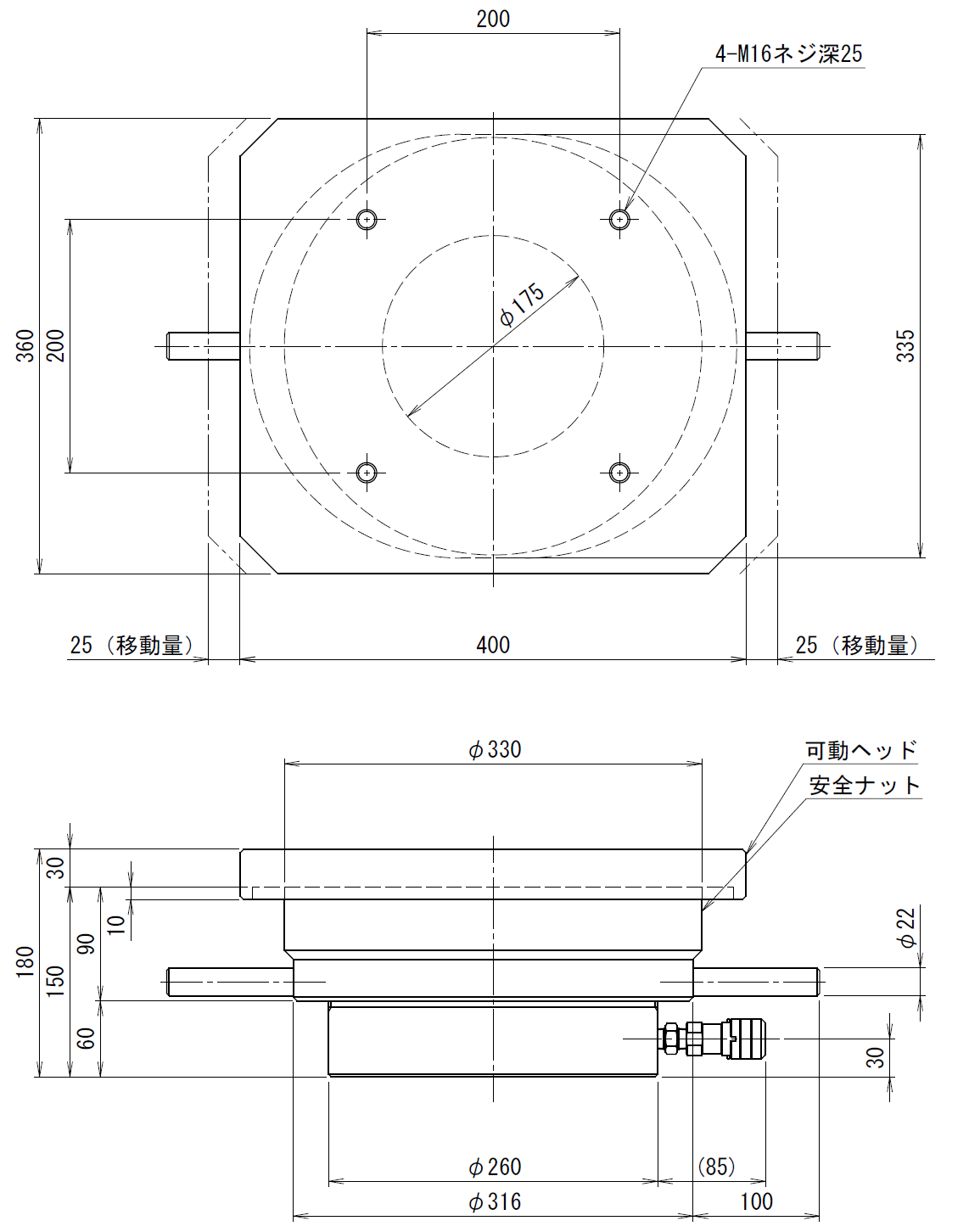

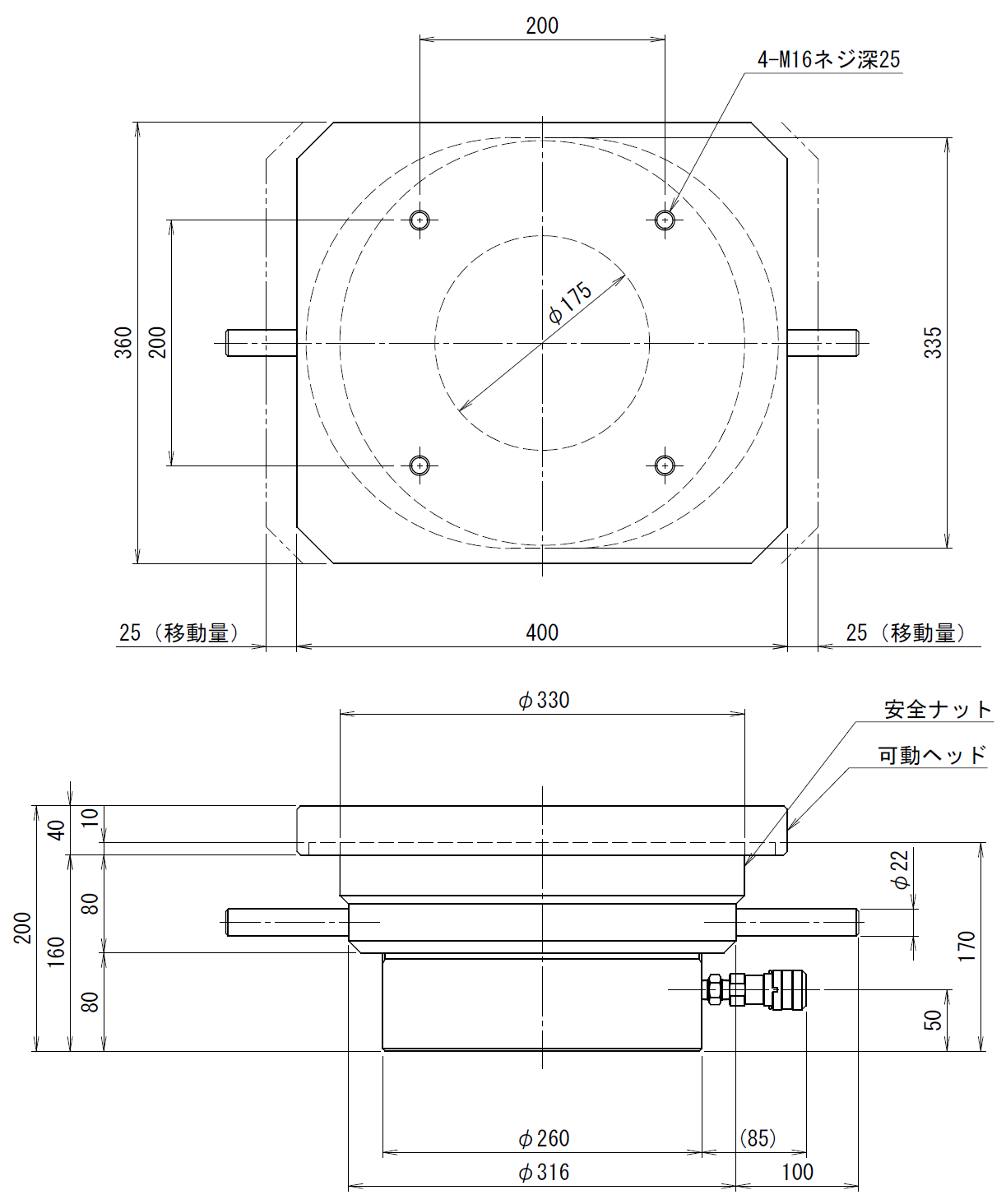

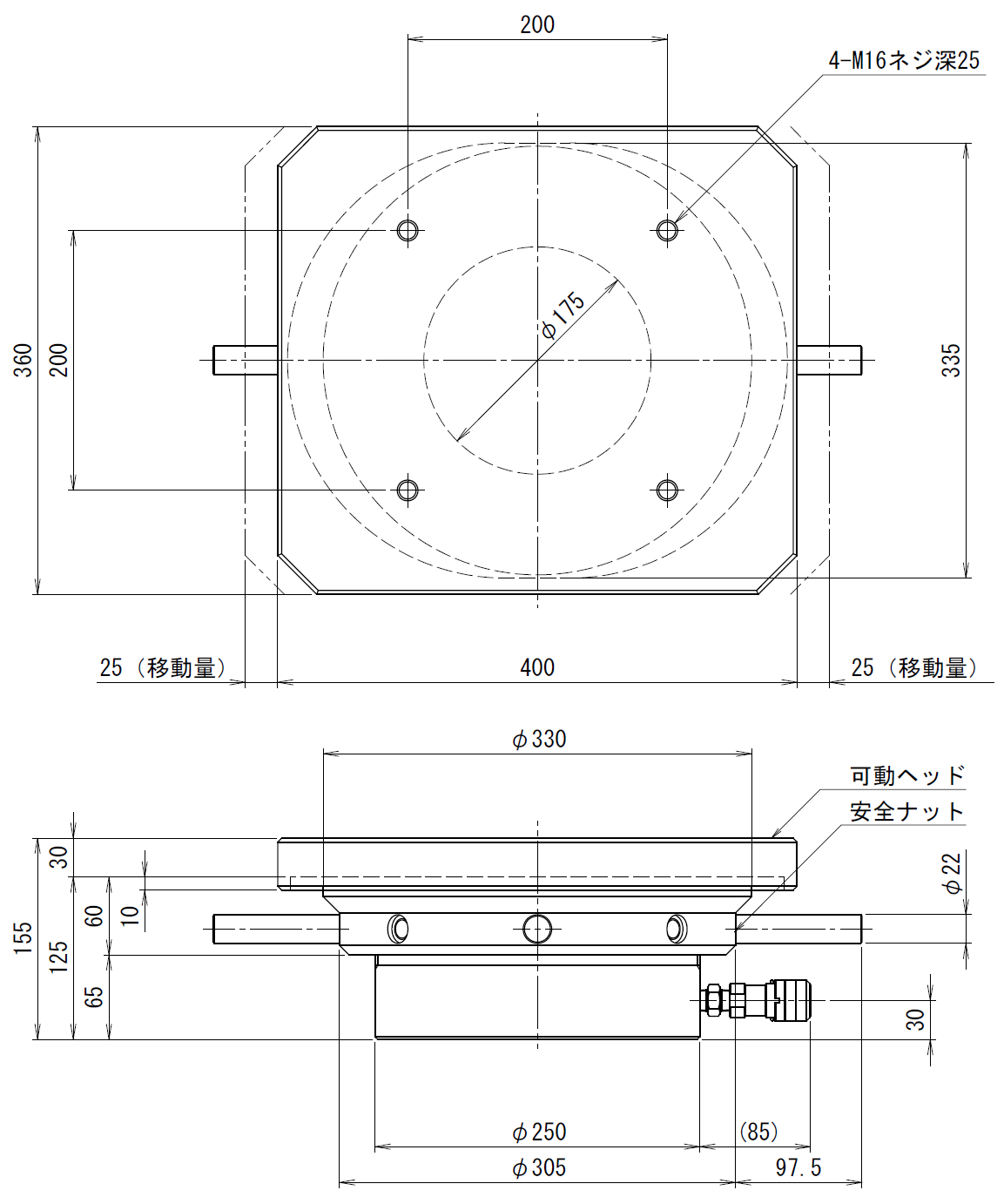

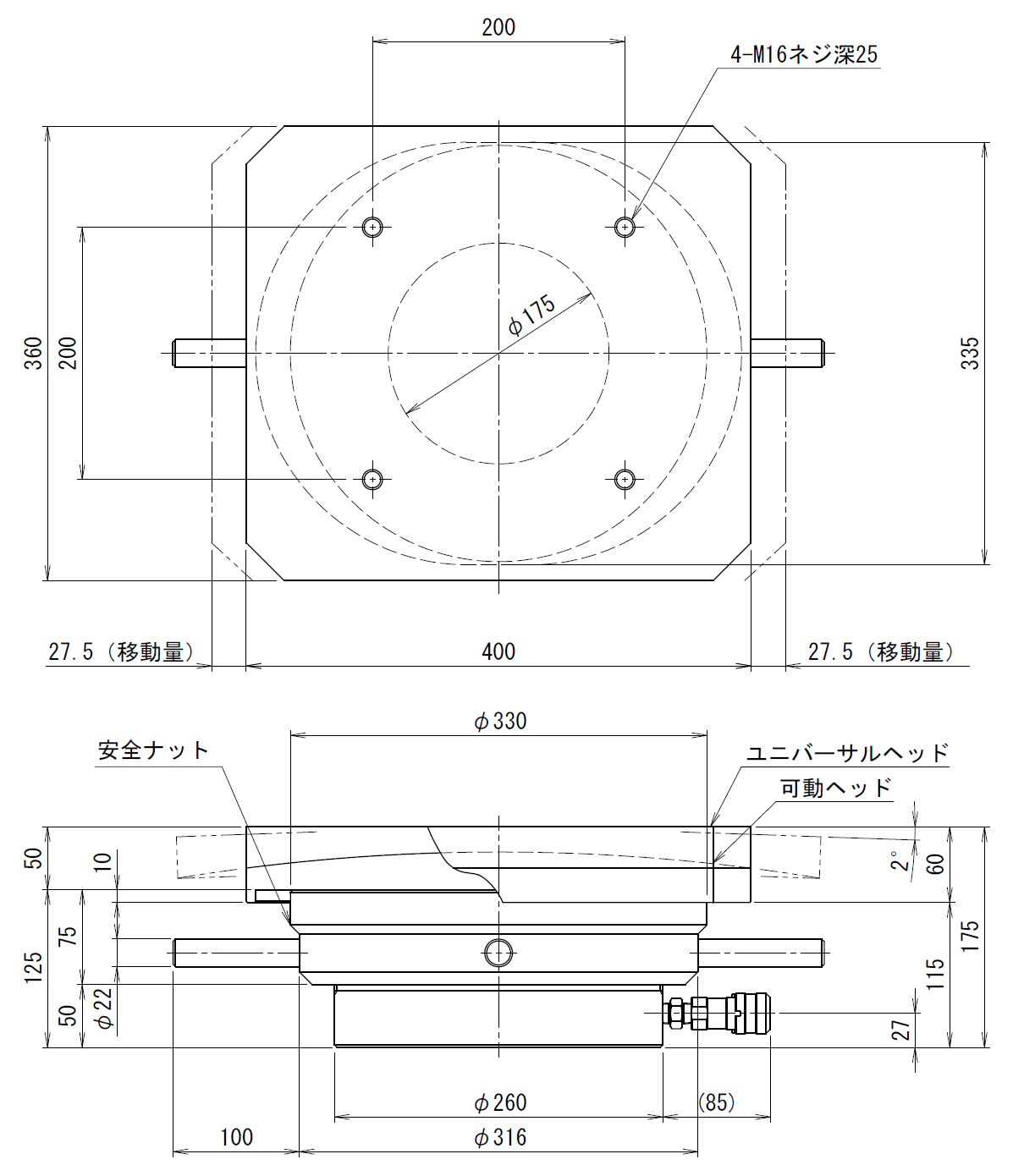

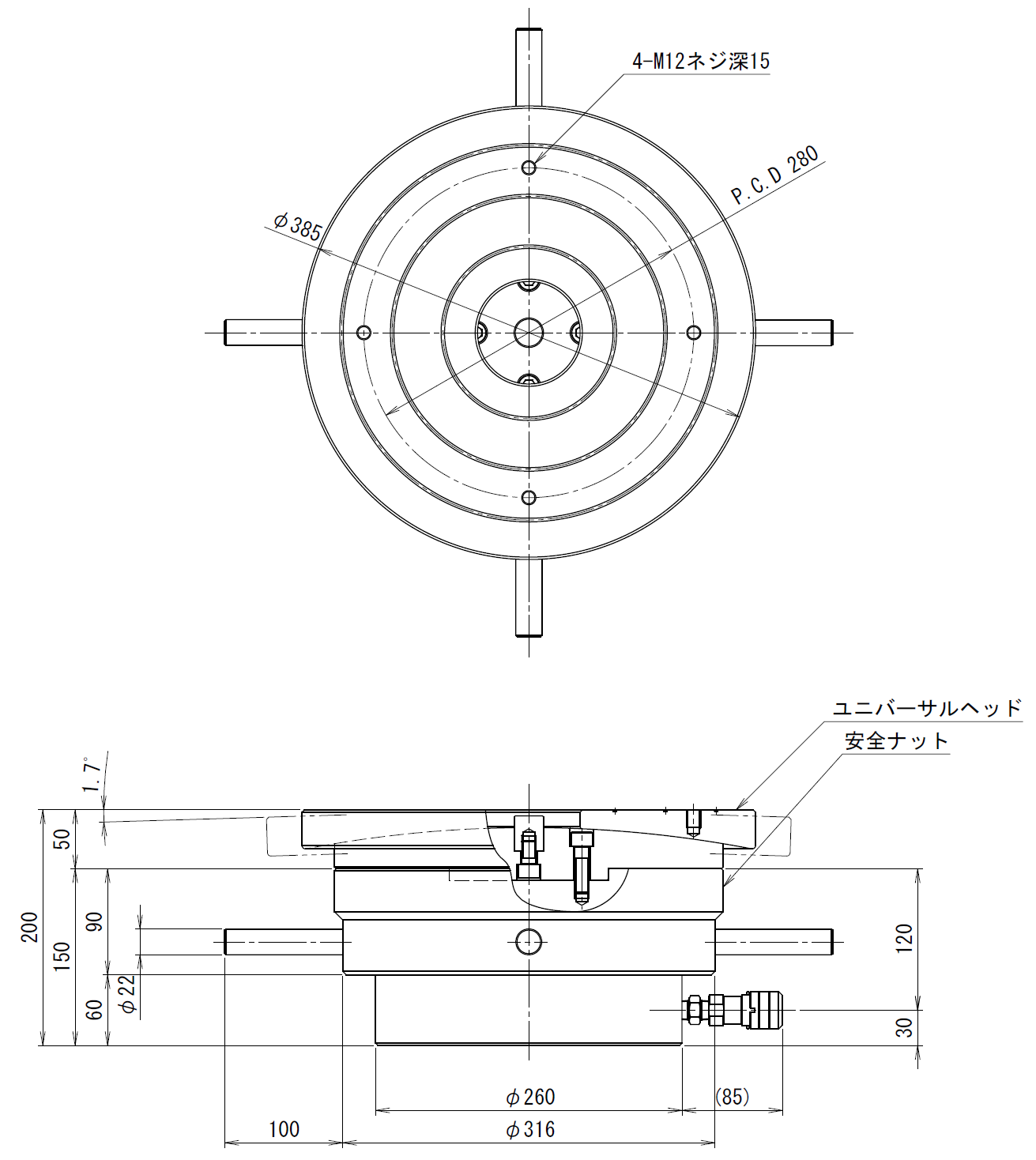

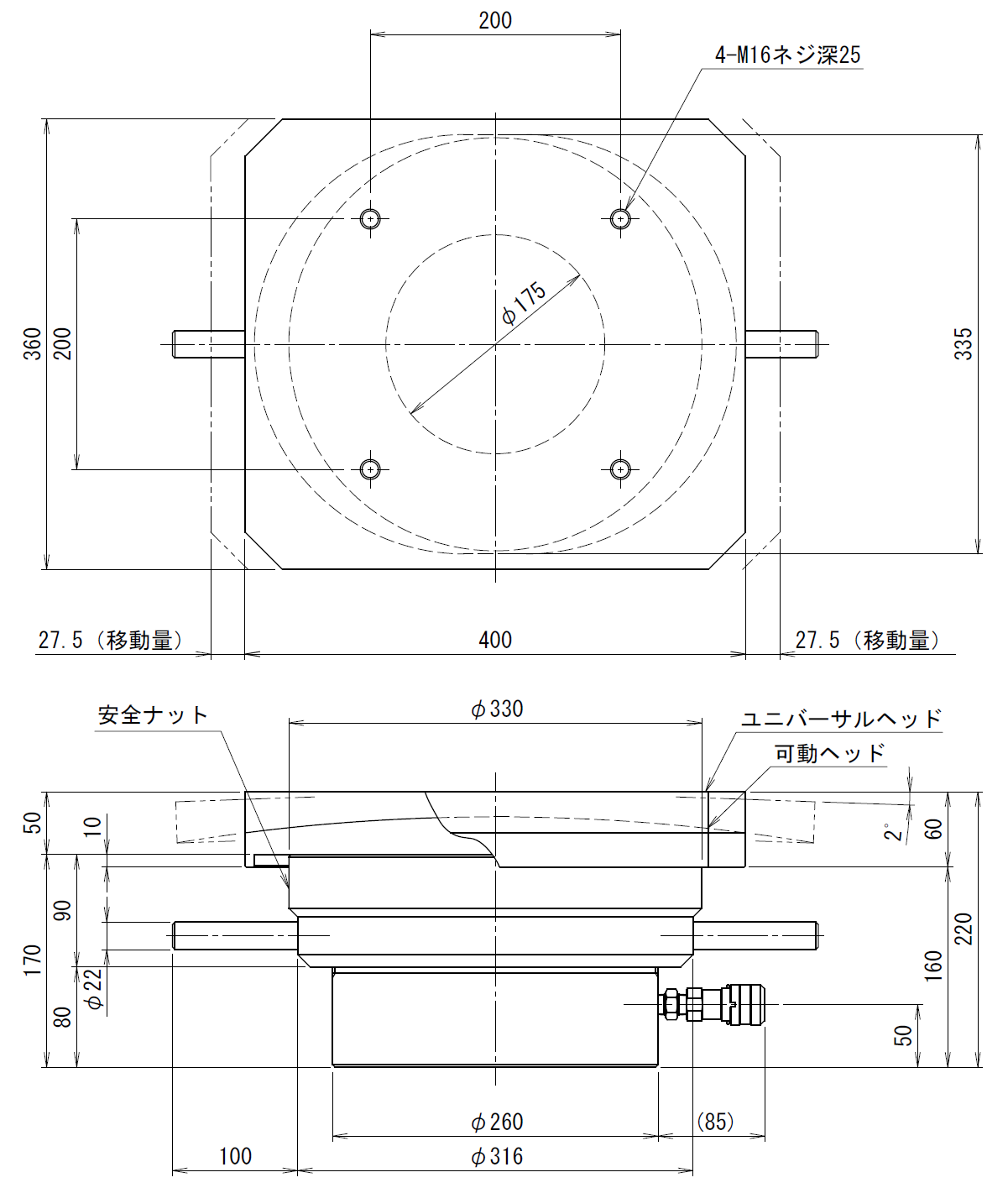

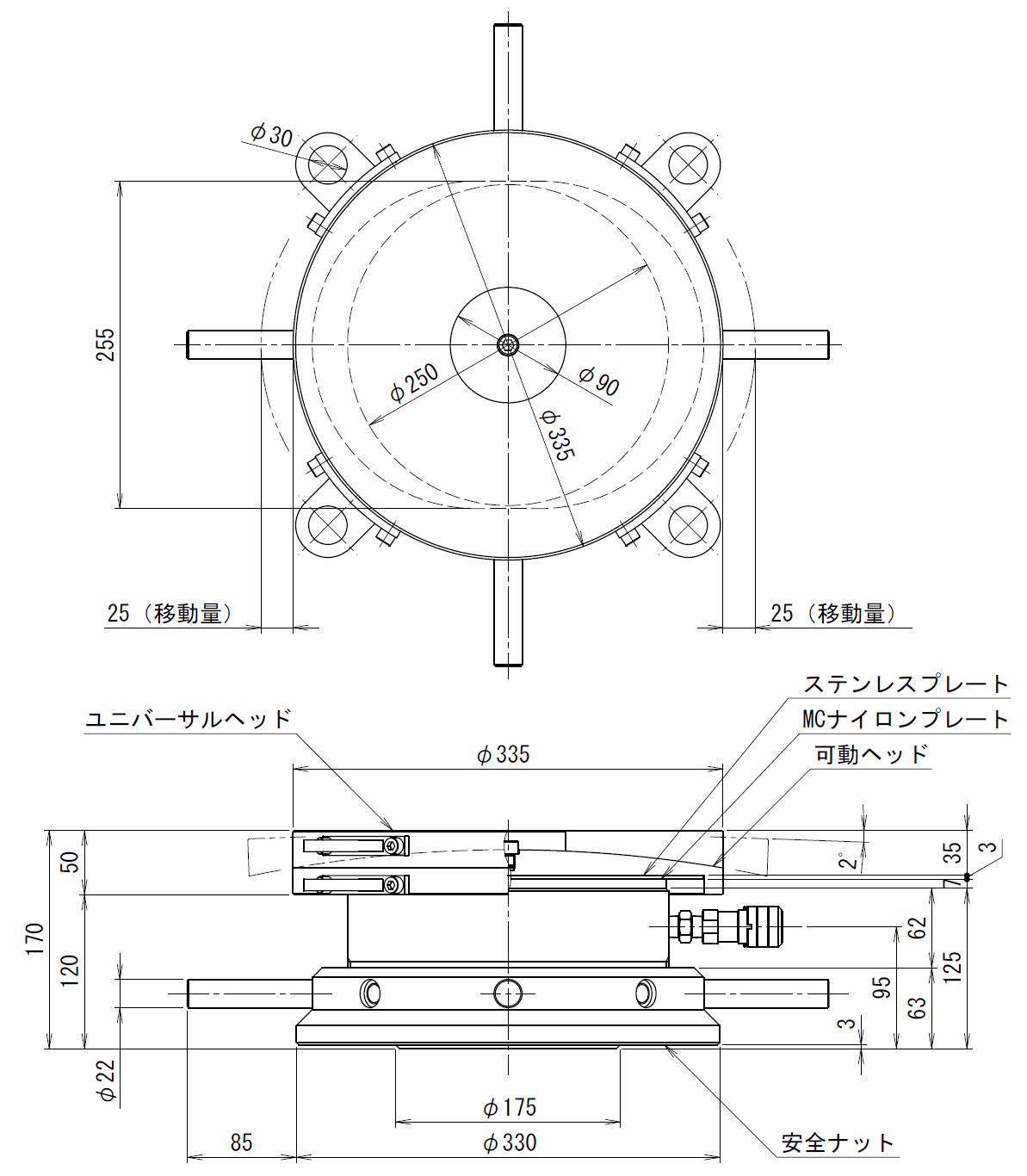

2000kN
| 画像 | ストローク | ユニバーサル ヘッド | 最低機械高 | 受圧面積 | 圧力 | 所要油量 | 重量 ジャッキ/プレート | ダウンロード |
|---|---|---|---|---|---|---|---|---|

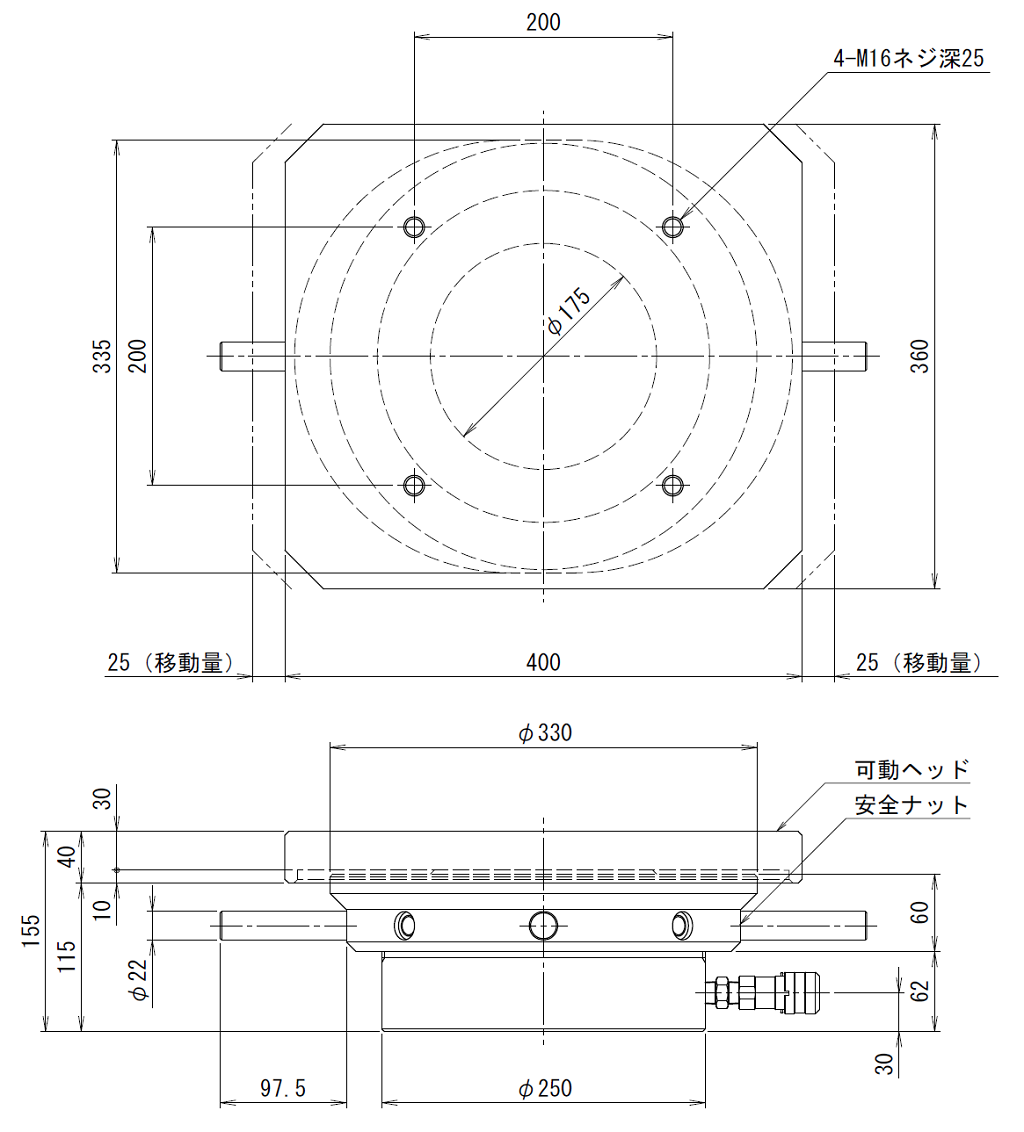

 | 25mm | - | 155mm | 330.1cm2 | 60.6MPa | 0.83L | 63kg/36kg | PDF 換算表 DXF DWG |
 | 25mm | - | 155mm | 330.1cm2 | 60.6MPa | 0.83L | 53kg/36kg | PDF 換算表 DXF DWG |
 | 25mm | ○ | 175mm | 330.1cm2 | 60.6MPa | 0.83L | 63kg/36kg | PDF 換算表 DXF DWG |
 | 25mm | ○ | 167mm | 330.1m2 | 60.6MPa | 0.83L | 56kg/57kg | PDF 換算表 DXF DWG |
 | 30mm | - | 180mm | 330.1m2 | 60.6MPa | 0.99L | 77g/40kg | PDF 換算表 DXF DWG |

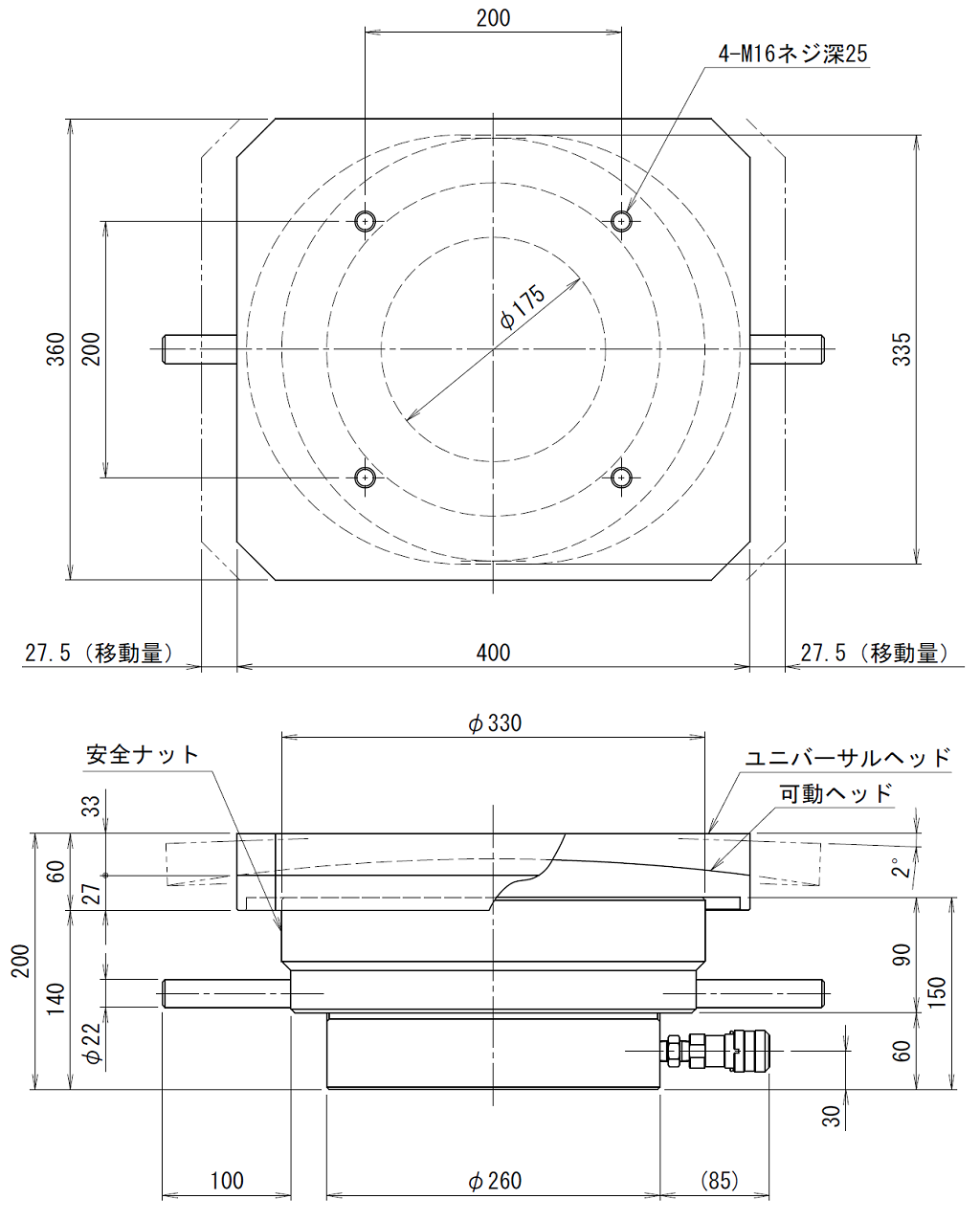

 | 30mm | ○ | 200mm | 330.1m2 | 60.6MPa | 0.99L | 77g/58kg | PDF 換算表 DXF DWG |
 | 30mm | ○ | 200mm | 330.1m2 | 60.6MPa | 0.99L | 80g/42kg | PDF 換算表 DXF DWG |
 | 50mm | 200mm | 330.1m2 | 60.6MPa | 1.7L | 86g/36kg | PDF 換算表 DXF DWG | |
 | 50mm | 220mm | 330.1m2 | 60.6MPa | 1.7L | 869g/58kg | PDF 換算表 DXF DWG |

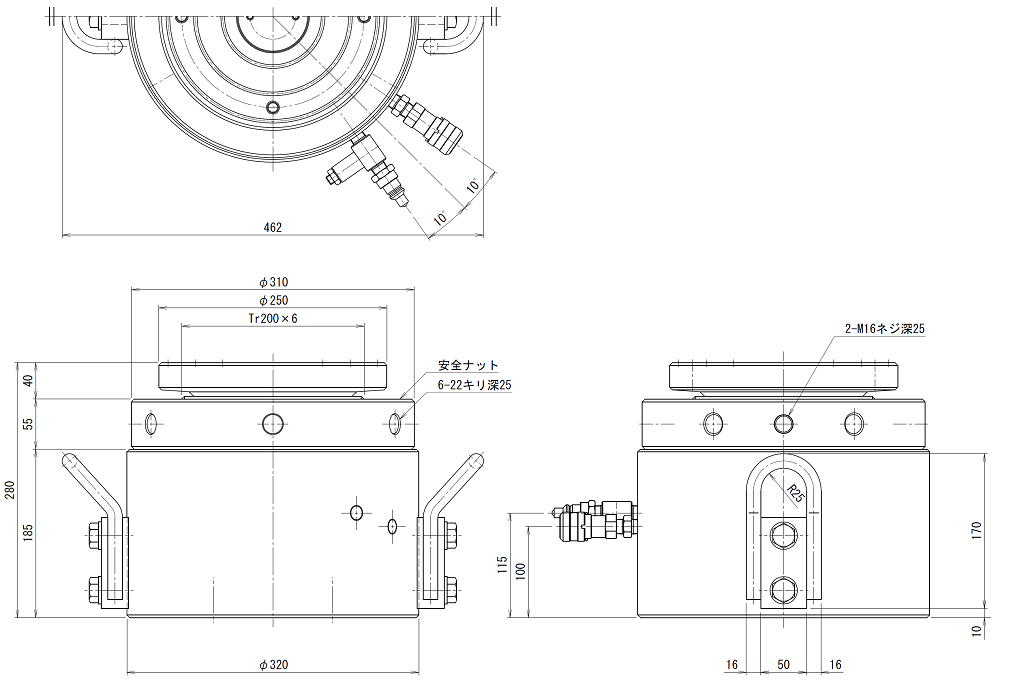

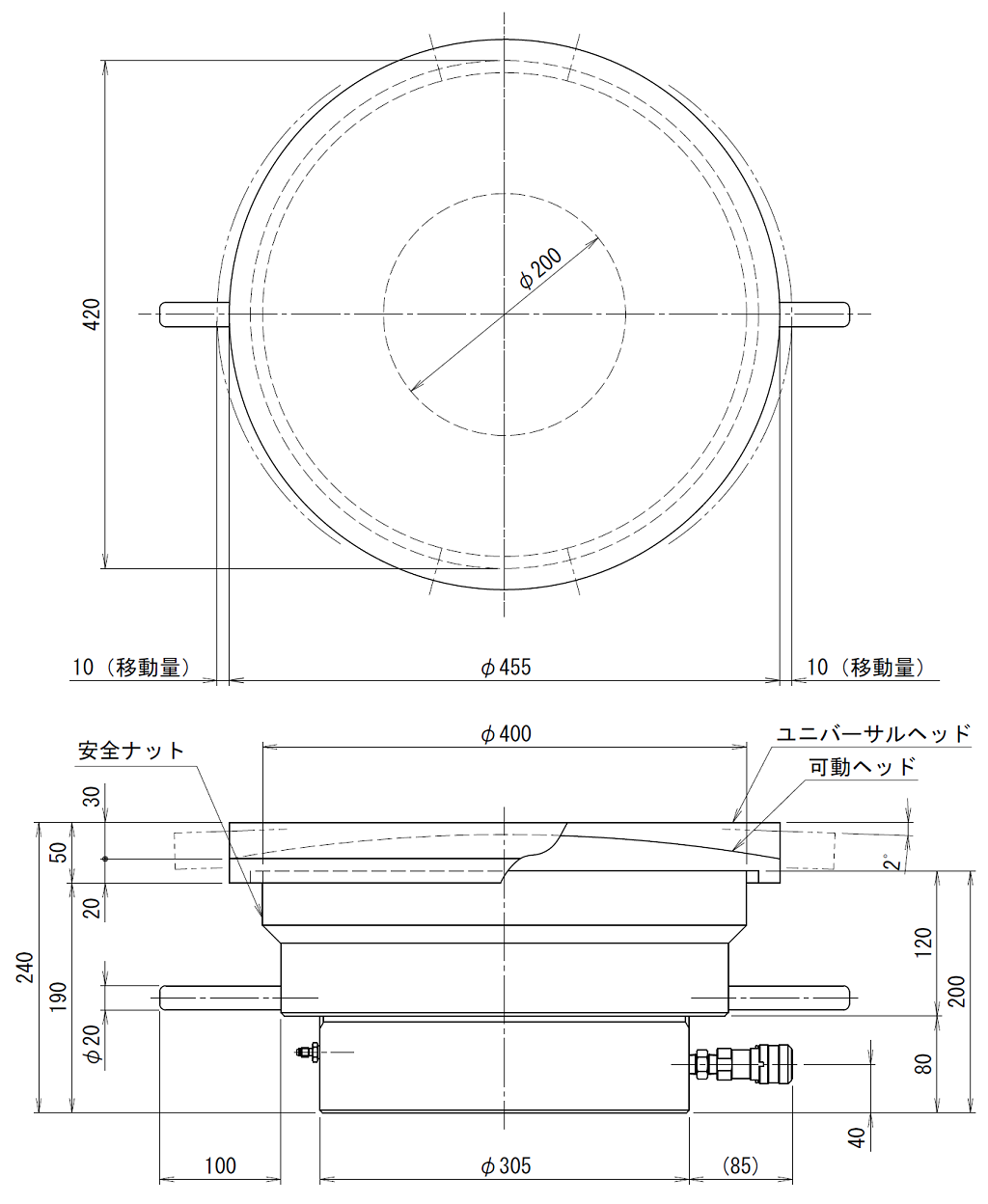

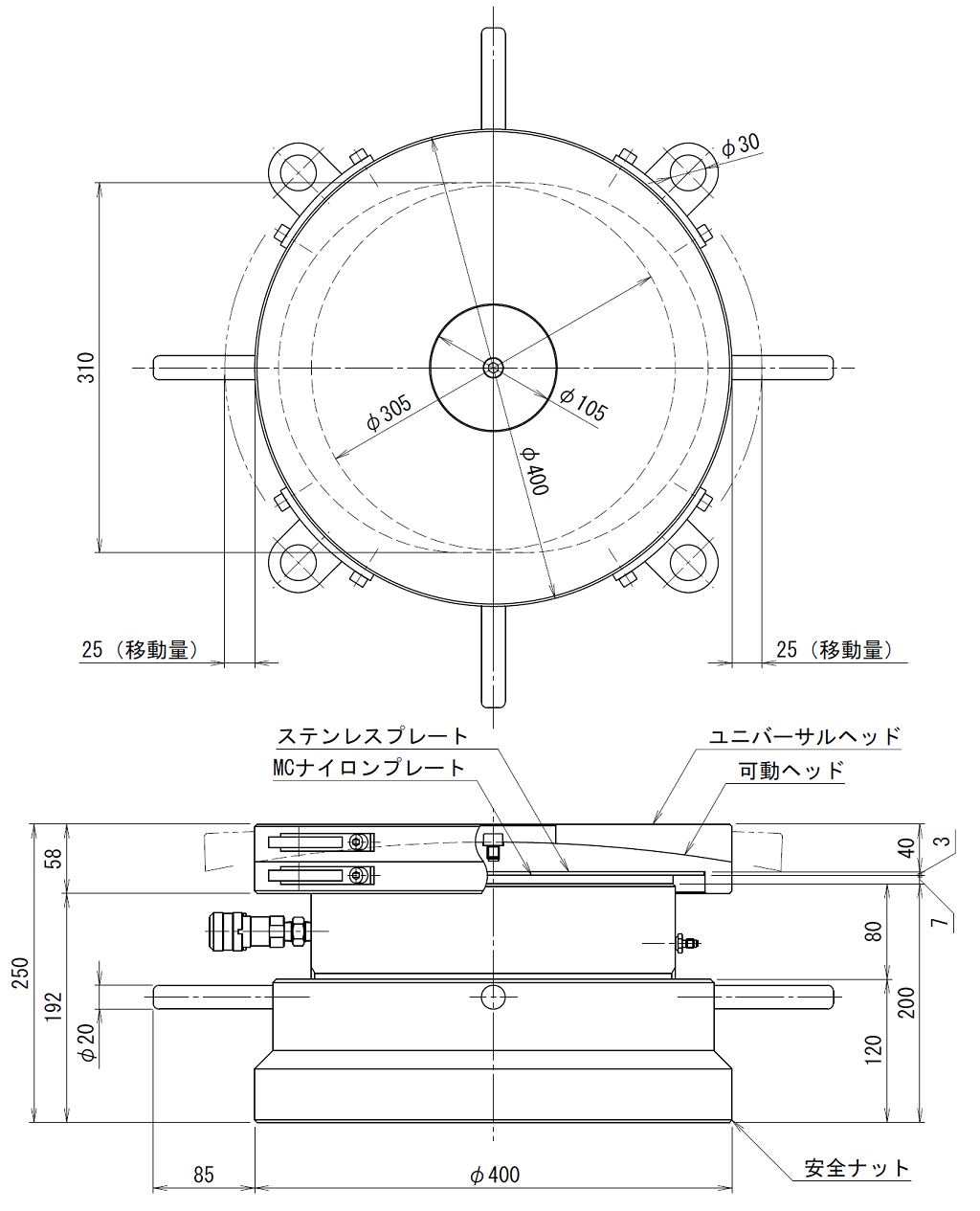

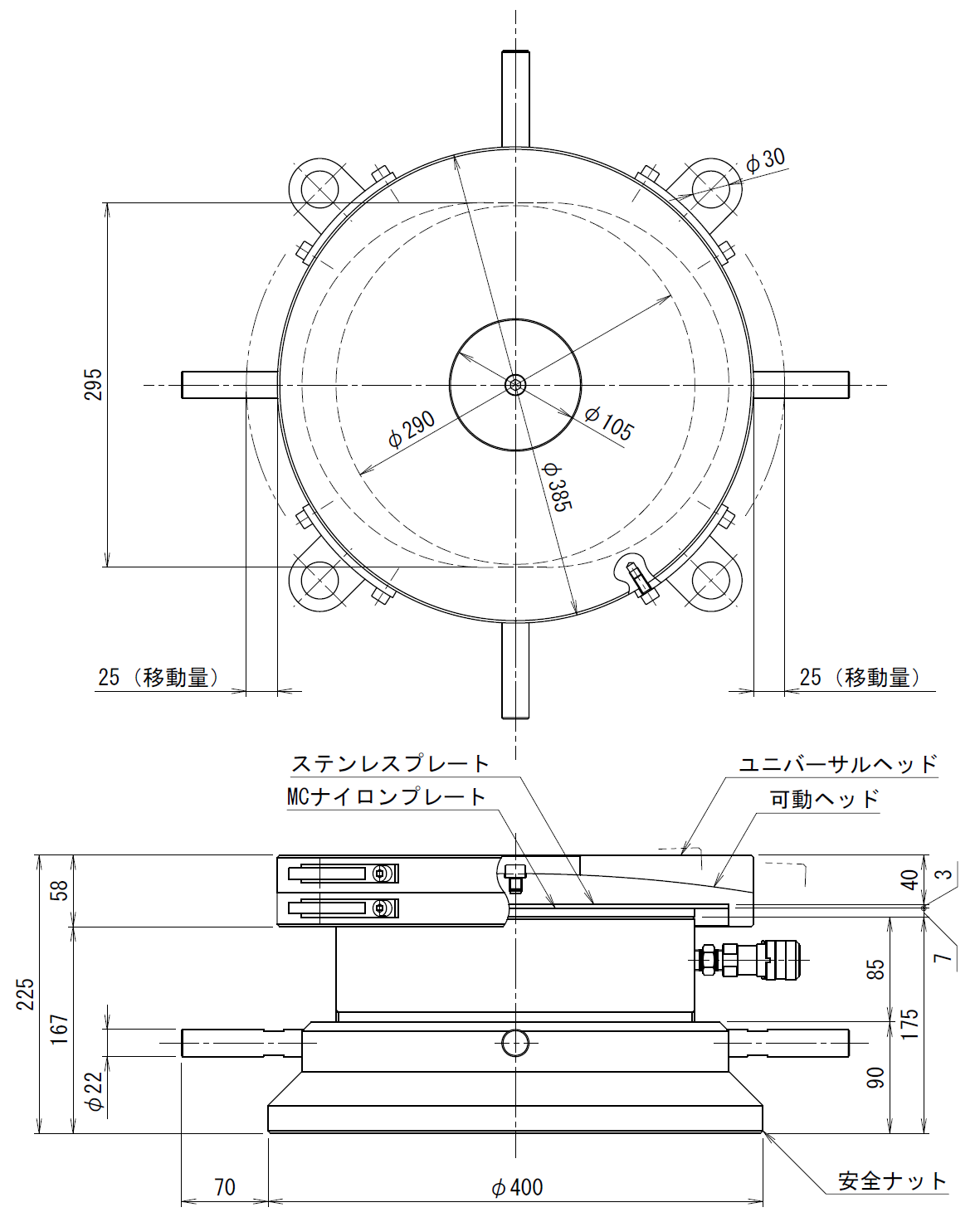

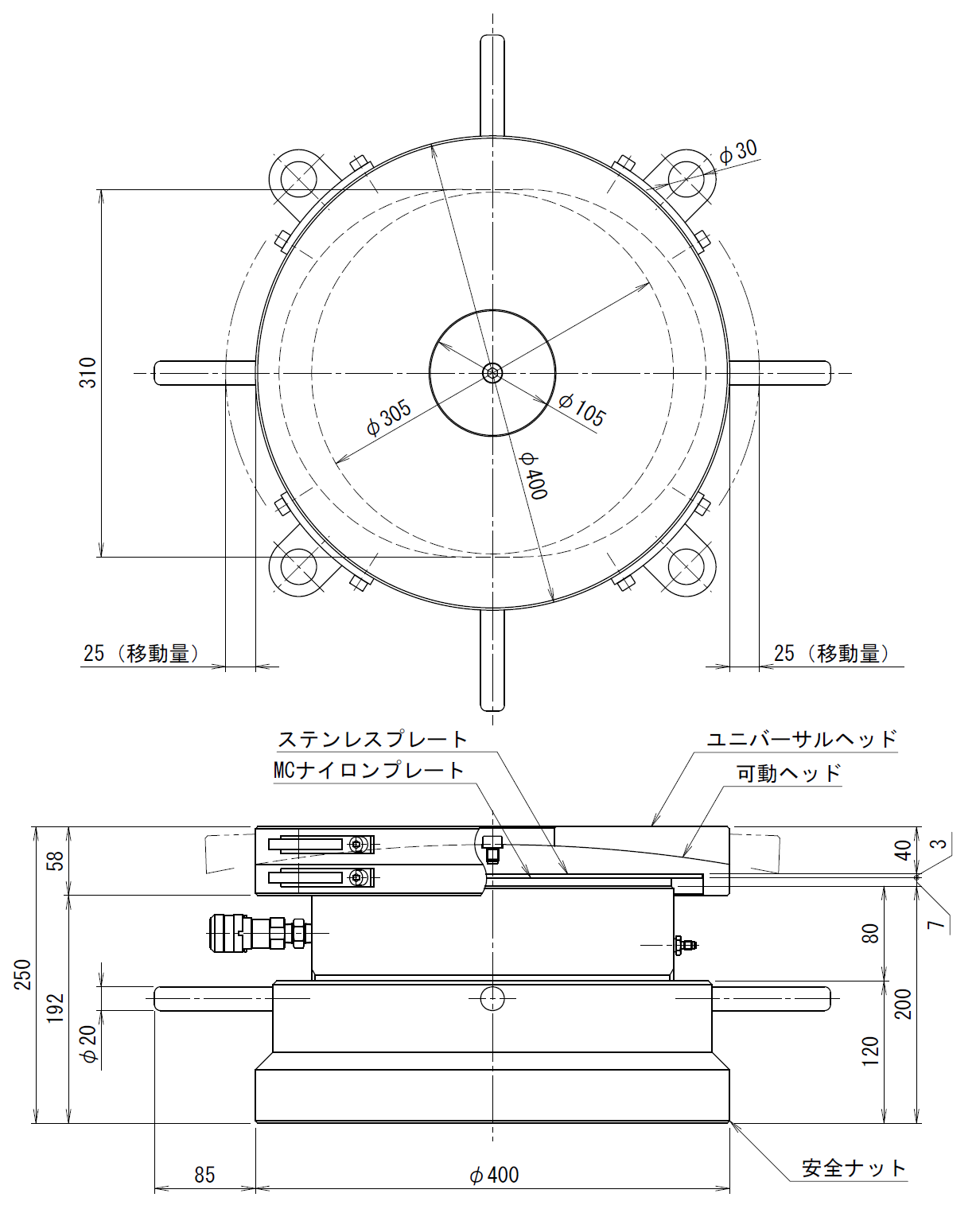

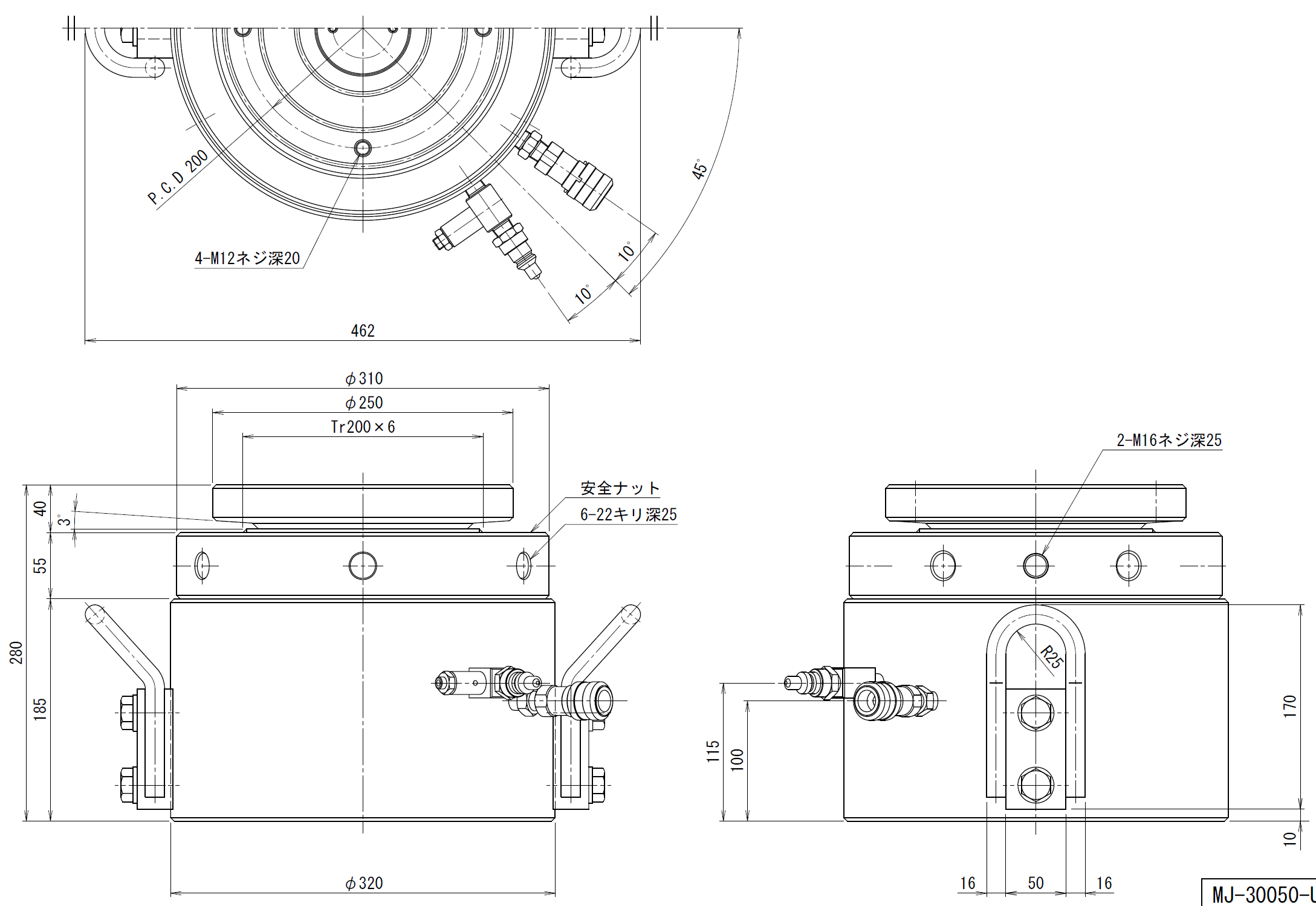

3000kN
| 画像 | ストローク | ユニバーサル ヘッド | 最低機械高 | 受圧面積 | 圧力 | 所要油量 | 重量 ジャッキ/プレート | ダウンロード |
|---|---|---|---|---|---|---|---|---|

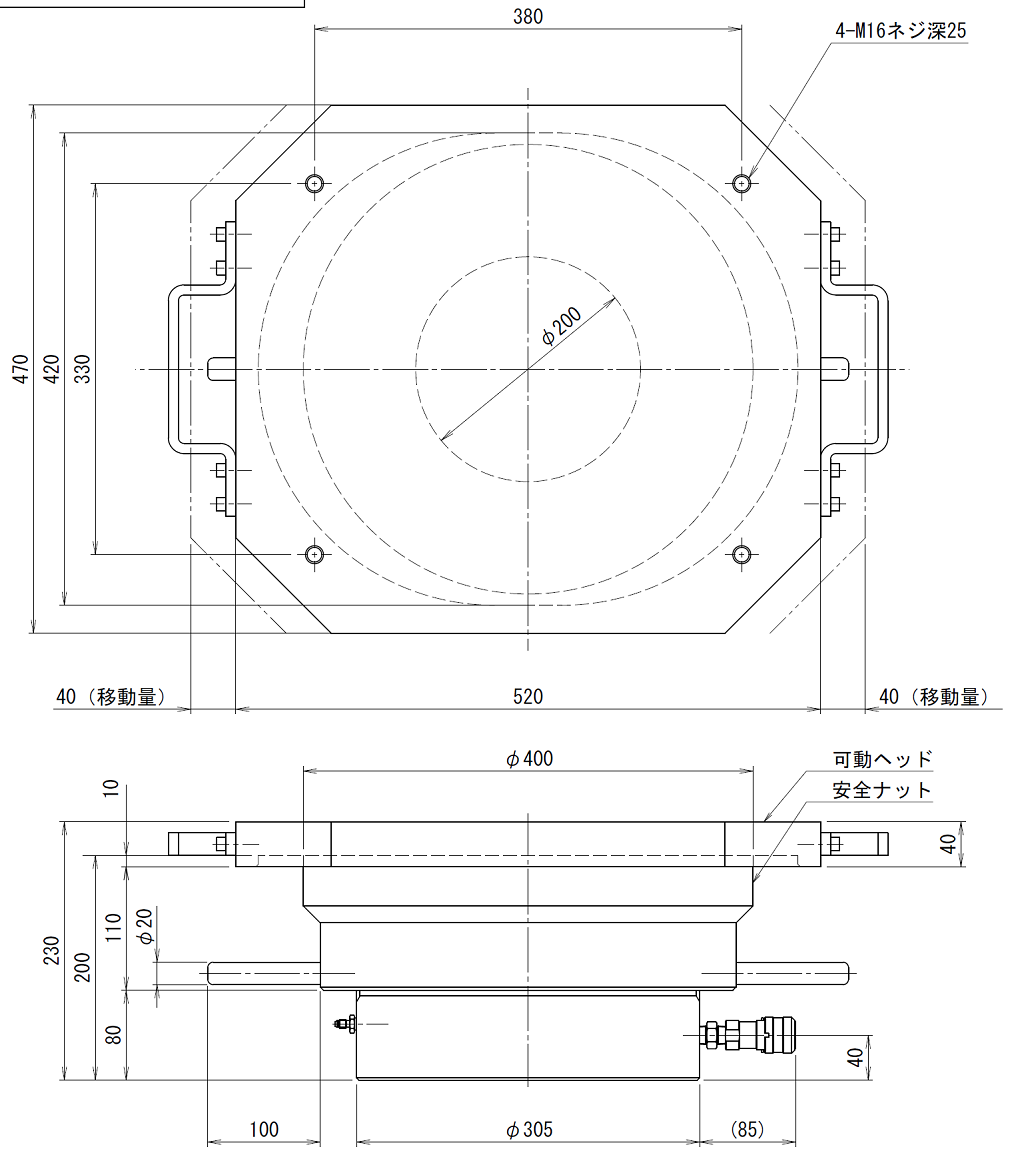

 | 50mm | - | 230mm | 452.4cm2 | 66.3MPa | 2.3L | 143kg/55kg | PDF 換算表 DXF DWG |

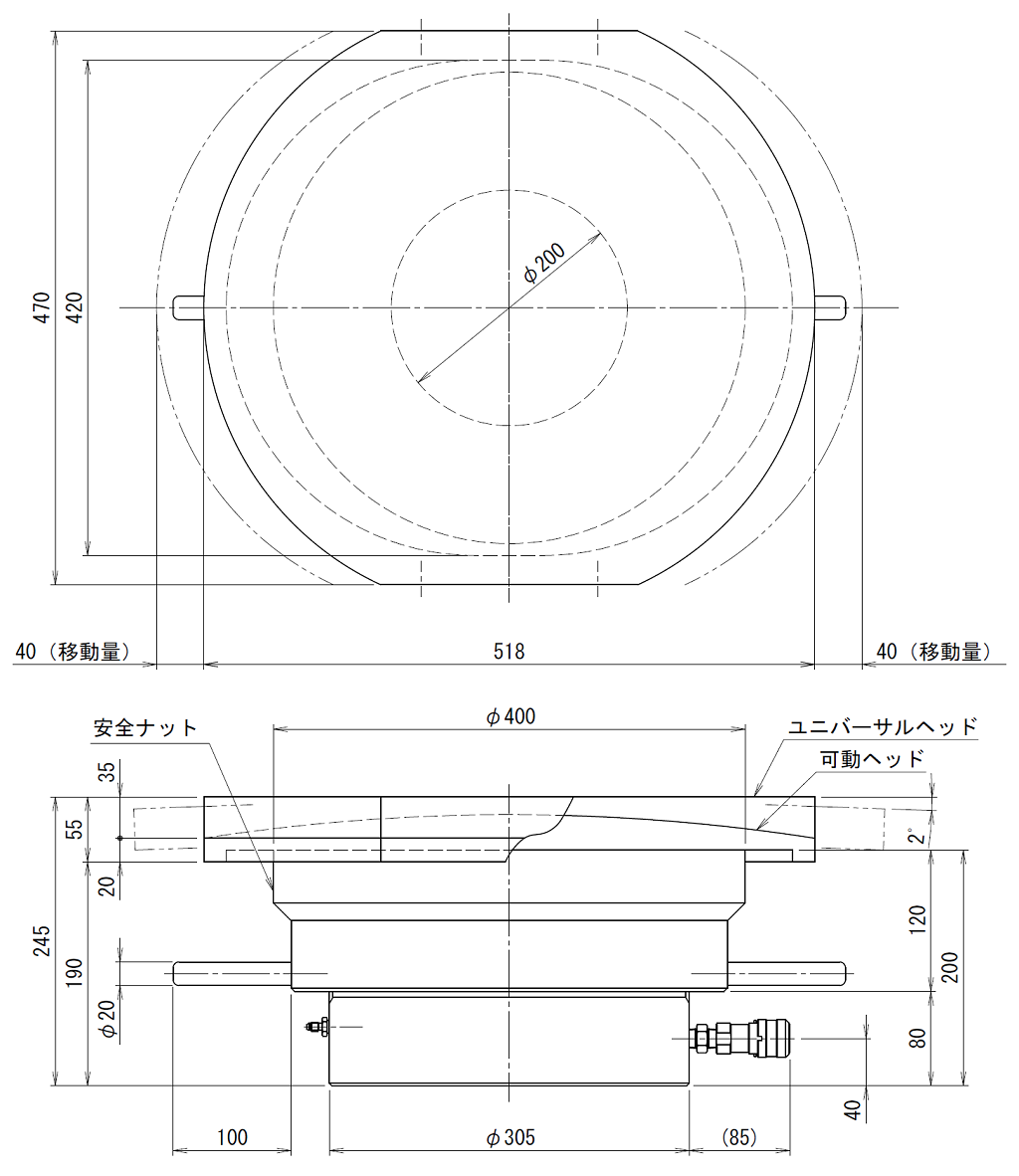

 | 50mm | ○ | 245mm | 452.4cm2 | 66.3MPa | 2.3L | 143kg/75kg | PDF 換算表 DXF DWG |
 | 50mm | ○ | 240mm | 452.4cm2 | 66.3MPa | 2.3L | 143kg/53kg | PDF 換算表 DXF DWG |
 | 50mm | ○ | 280mm | 478.3m2 | 62.7MPa | 2.4L | 155kg/- | PDF 換算表 DXF DWG |
 | 50mm | ○ | 250mm | 452.4m2 | 66.3MPa | 2.3L | 143g/46kg | PDF 換算表 DXF DWG |
 | 50mm | ○ | 225mm | 452.4m2 | 66.3MPa | 2.3L | 110g/46kg | PDF 換算表 DXF DWG |

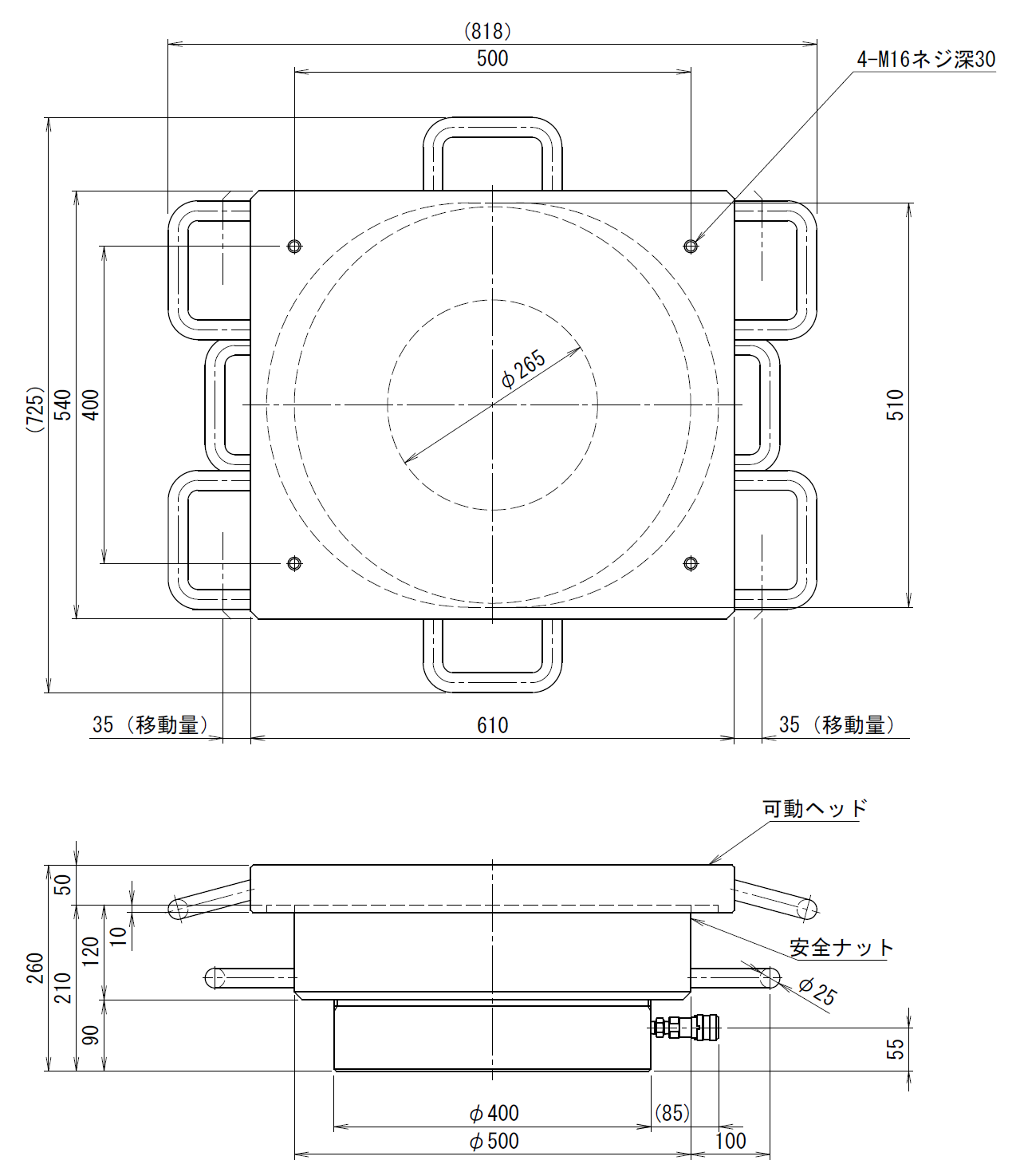

5000kN
| 画像 | ストローク | ユニバーサル ヘッド | 最低機械高 | 受圧面積 | 圧力 | 所要油量 | 重量 ジャッキ/プレート | ダウンロード |
|---|---|---|---|---|---|---|---|---|

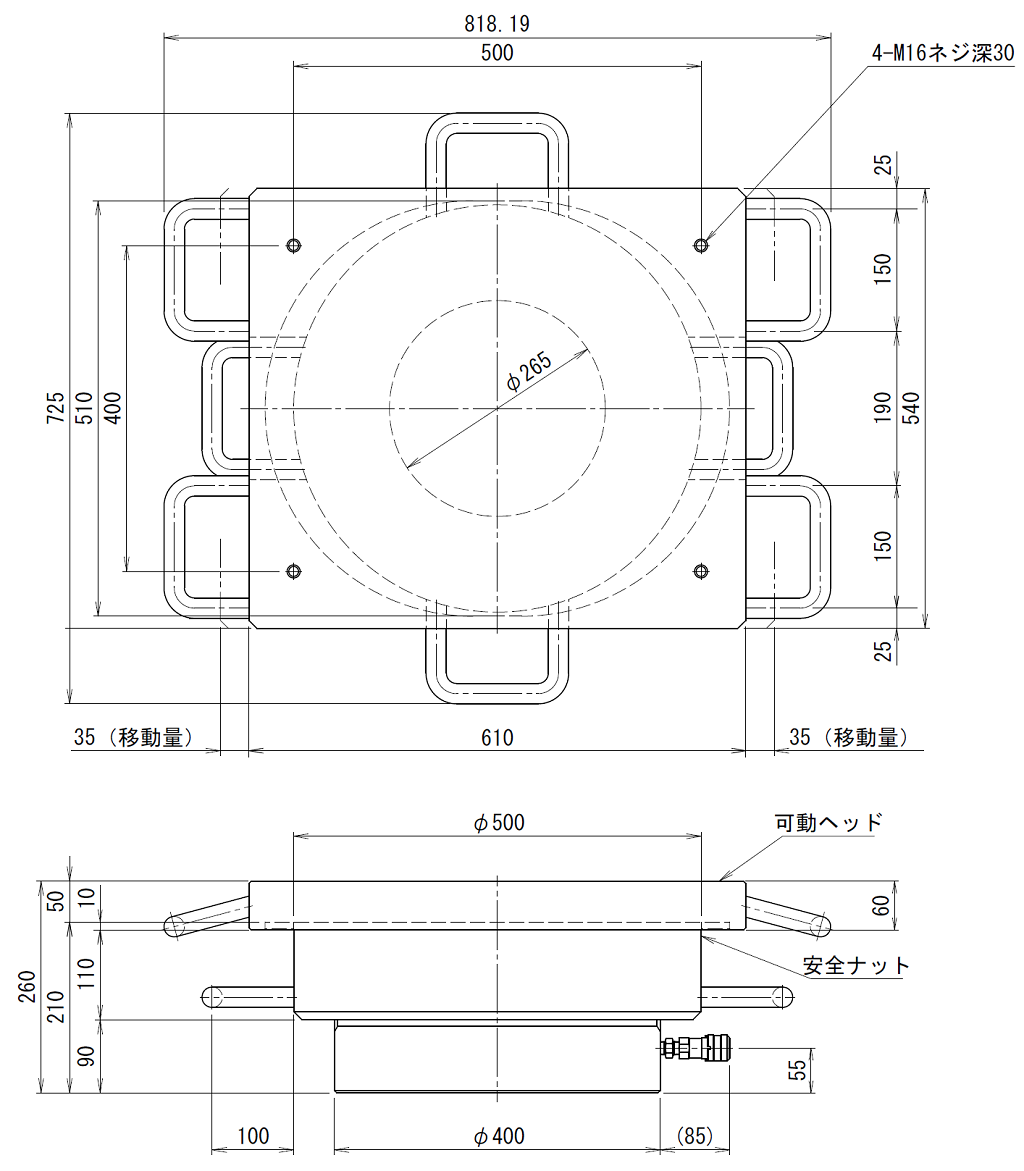

 | 50mm | - | 260mm | 779.3cm2 | 64.2MPa | 3.9L | 260kg/145kg | PDF 換算表 DXF DWG |
 | 75mm | ○ | 360mm | 743.0cm2 | 67.3MPa | 5.6L | 330kg/75kg | PDF 換算表 DXF DWG |

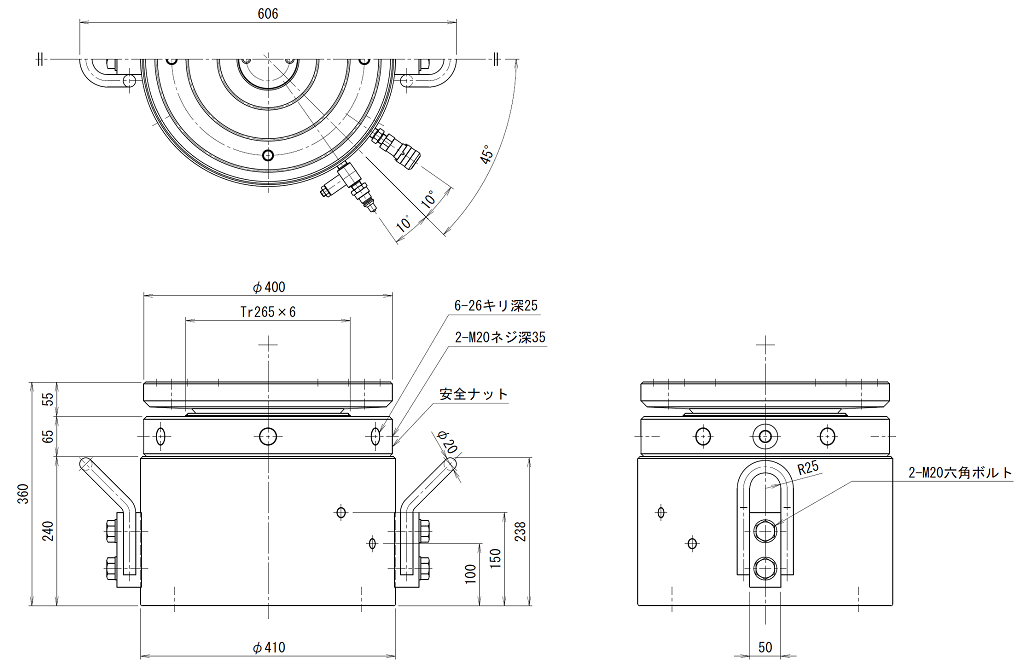

5500kN

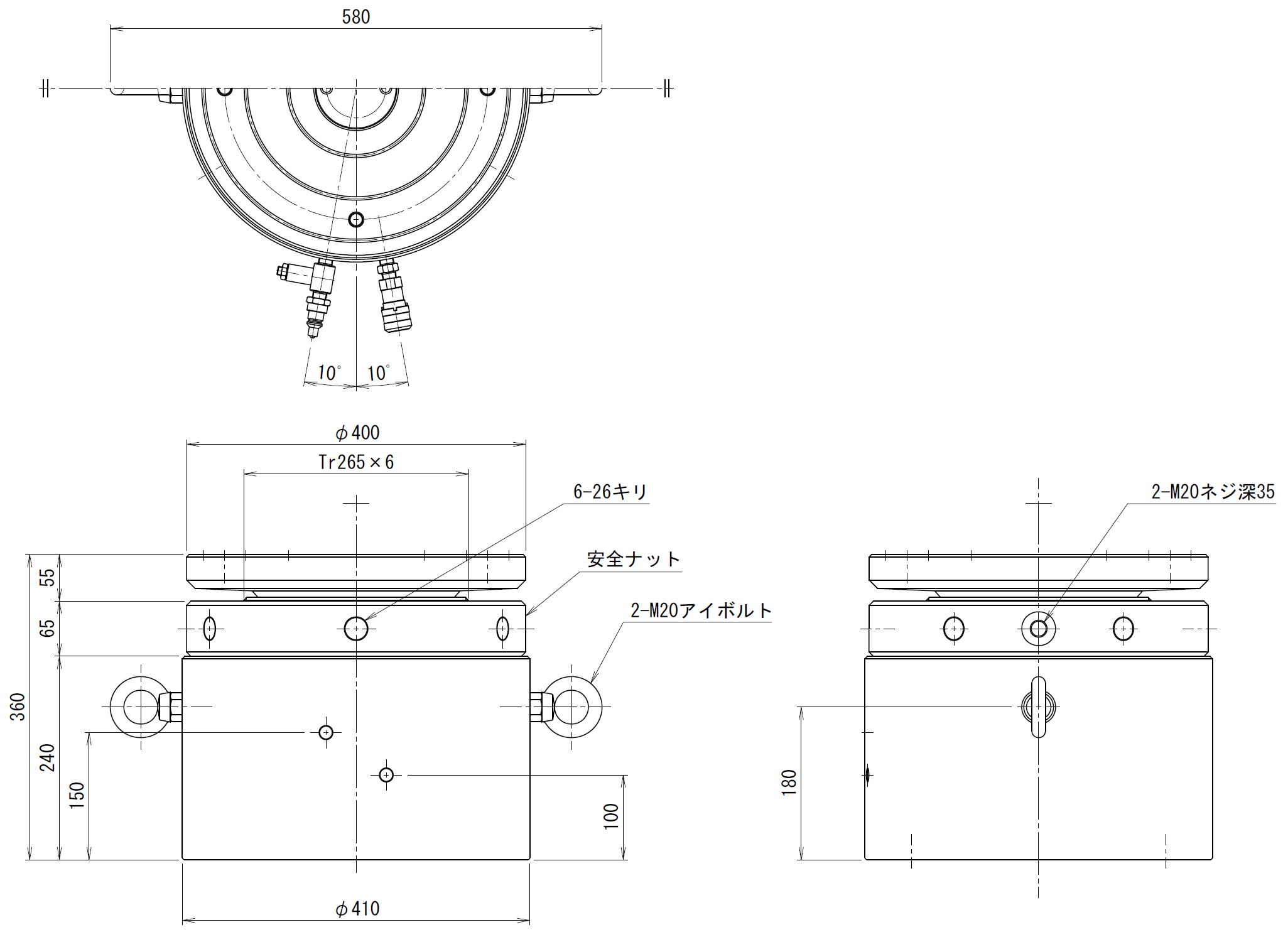

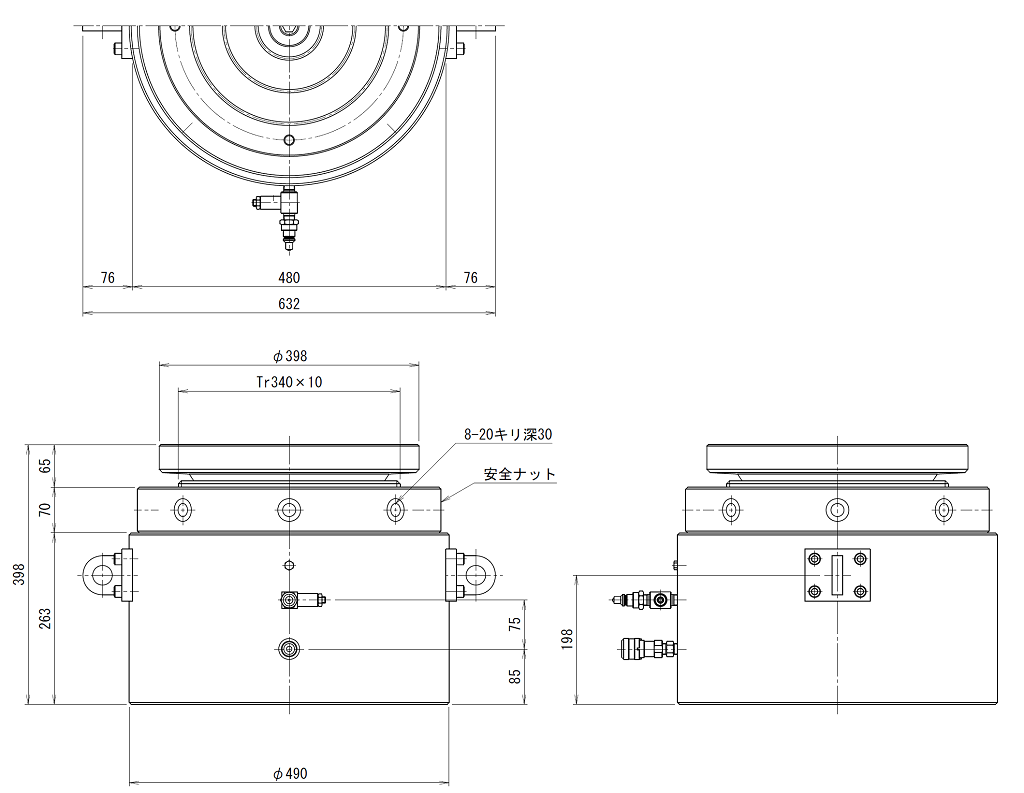

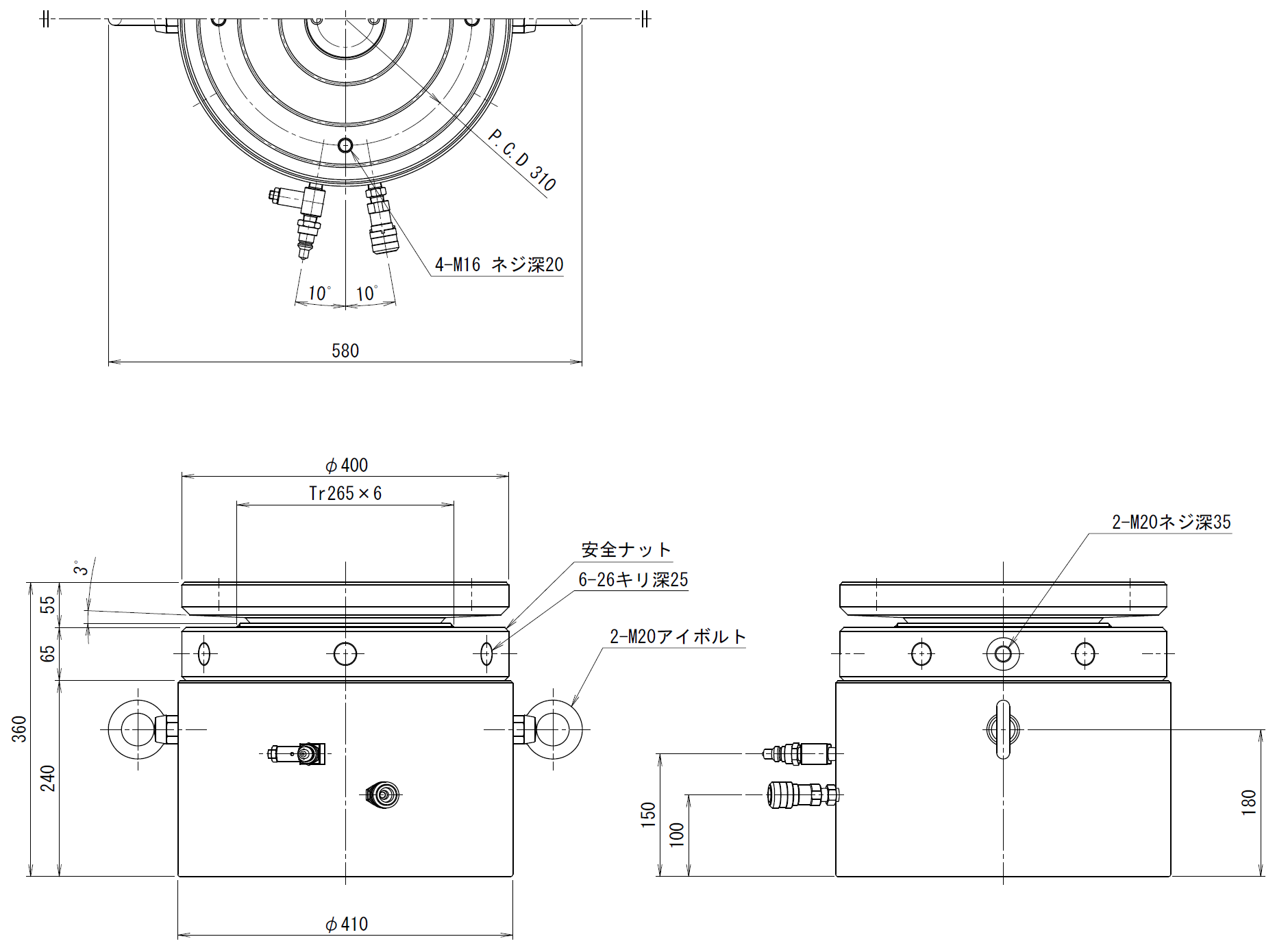

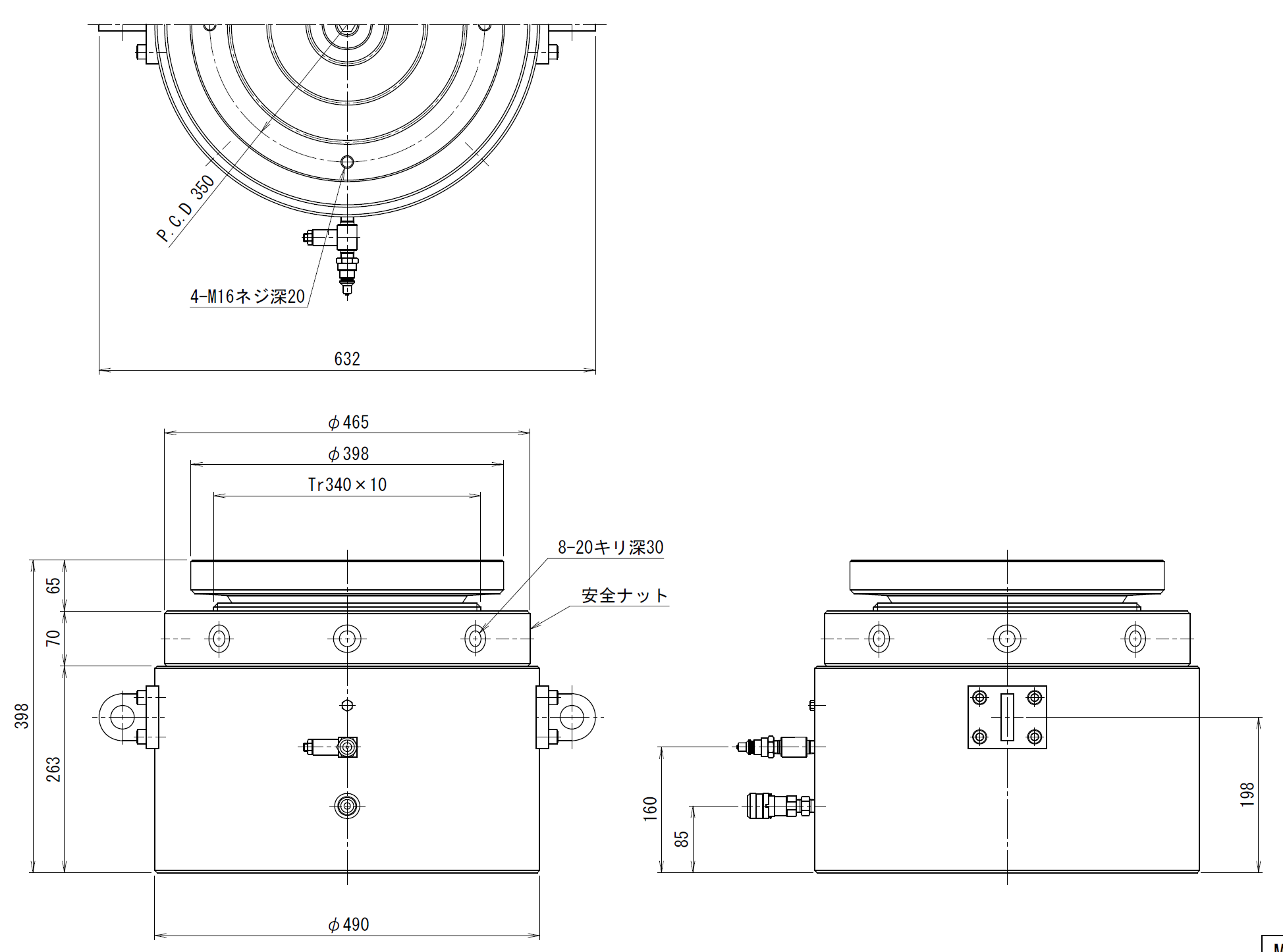

7500kN

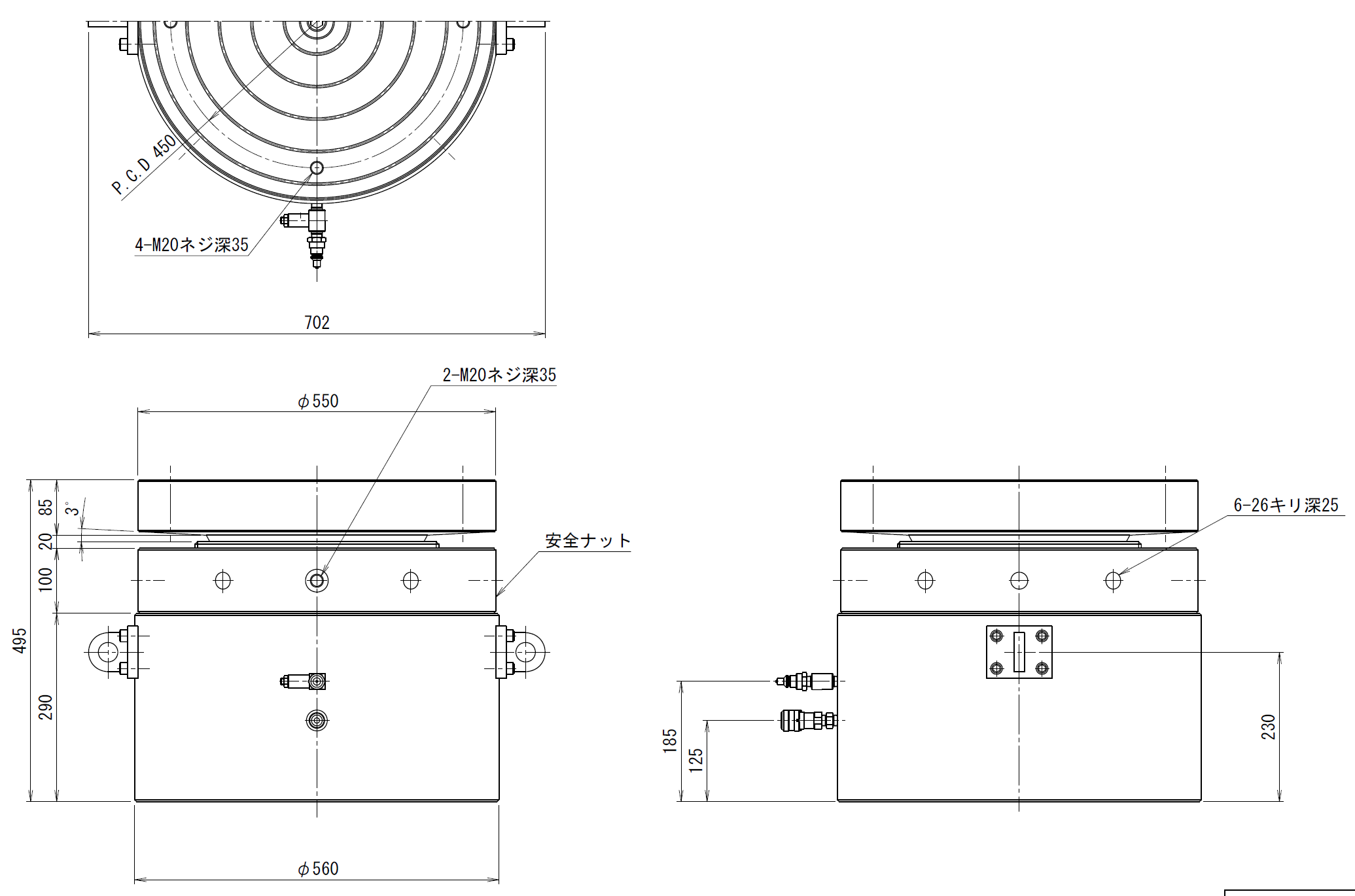

10000kN

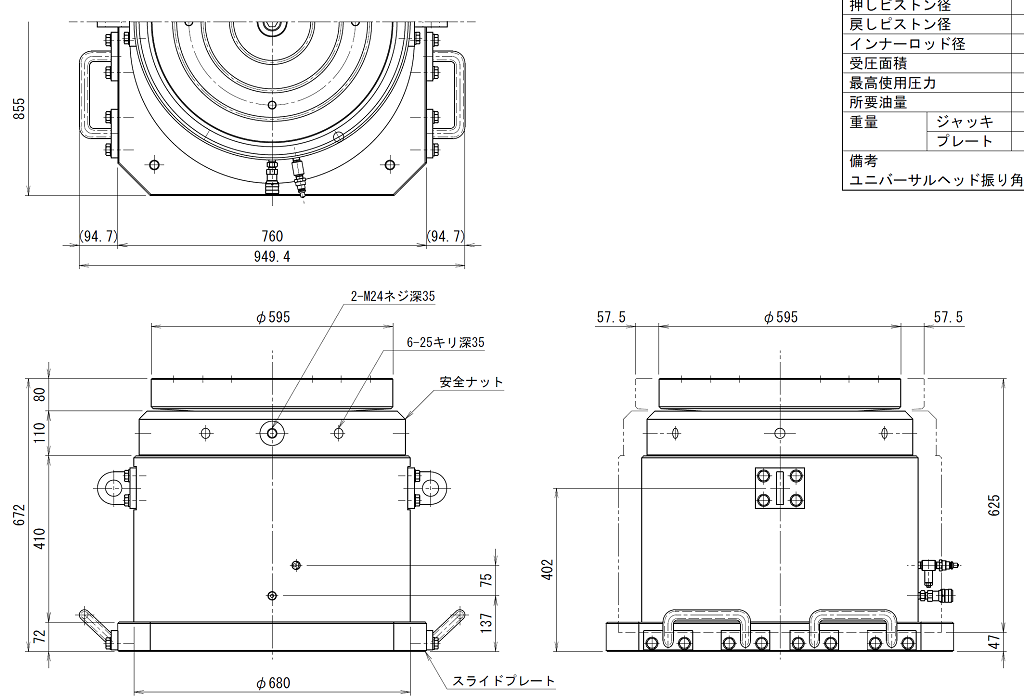

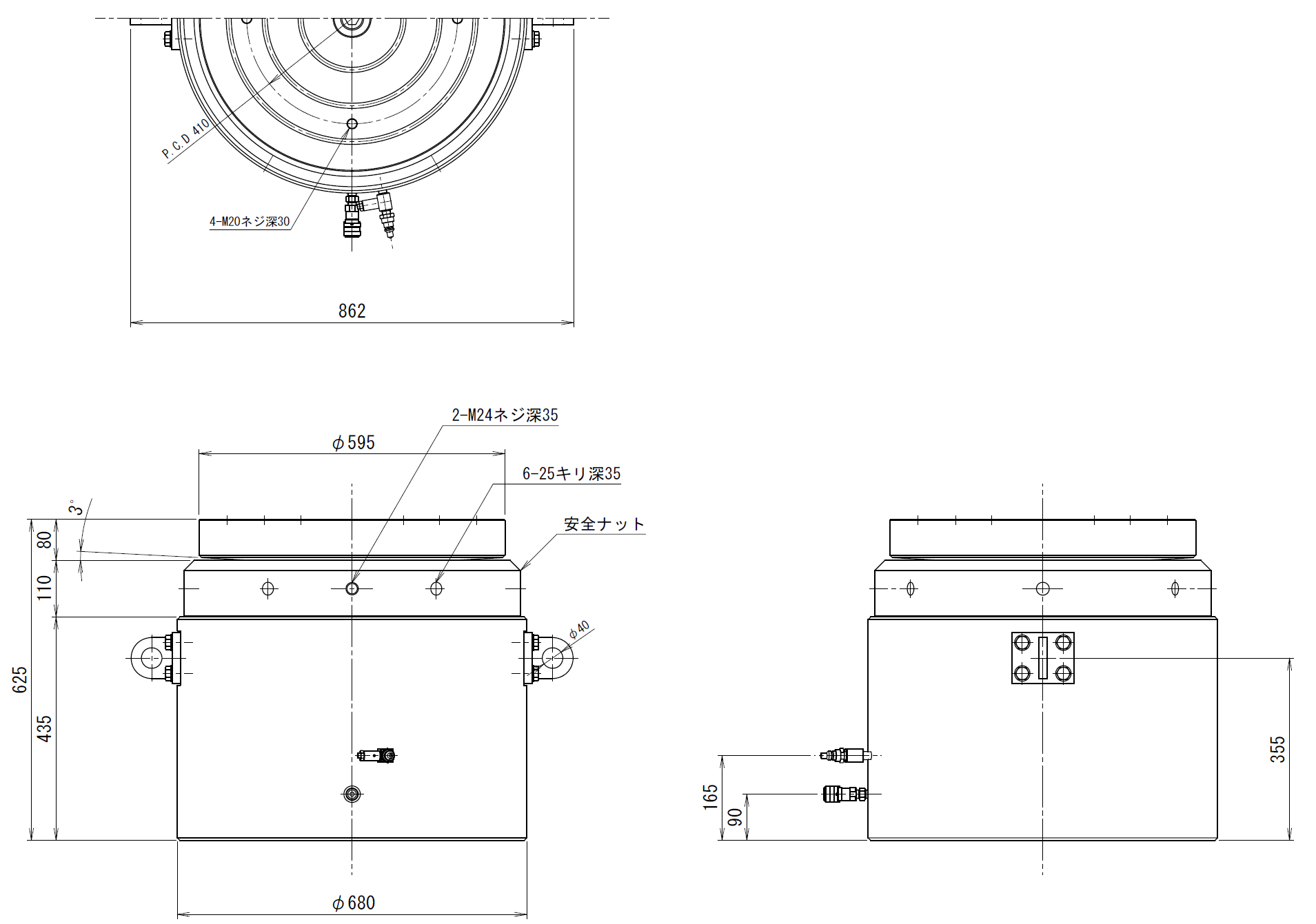

15000kN
| 画像 | ストローク | ユニバーサル ヘッド | 最低機械高 | 受圧面積 | 圧力 | 所要油量 | 重量 ジャッキ/プレート | ダウンロード |
|---|---|---|---|---|---|---|---|---|

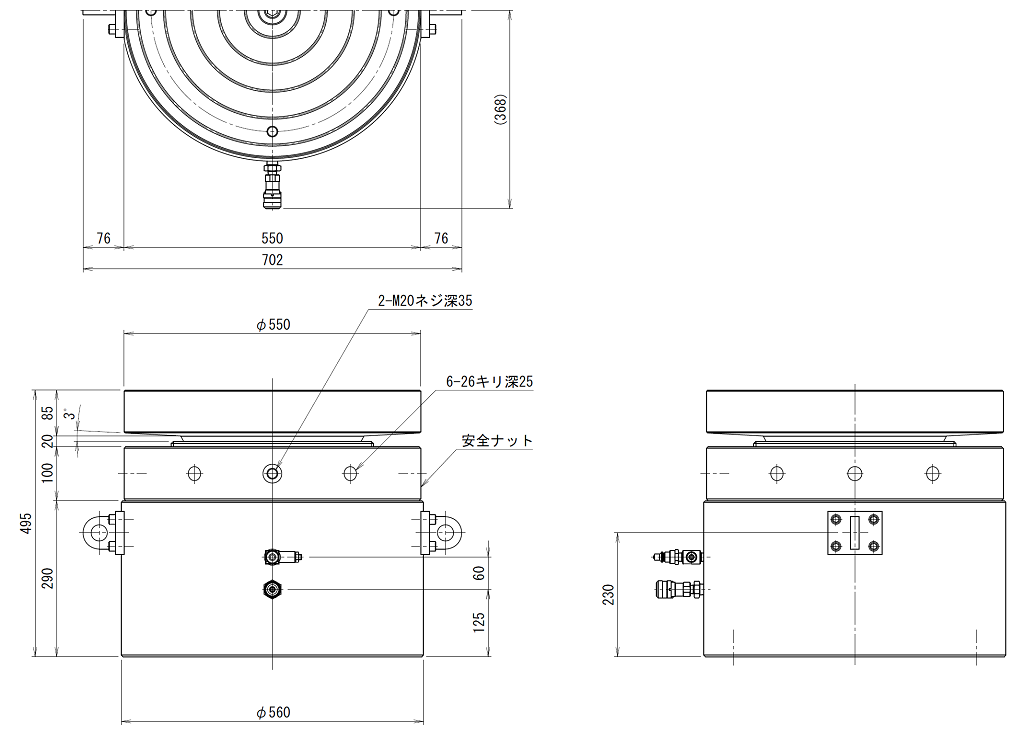

 | 100mm | ○ | 672mm | 2177cm2 | 68.9MPa | 21.8L | 1615kg/286kg | PDF 換算表 DXF DWG |

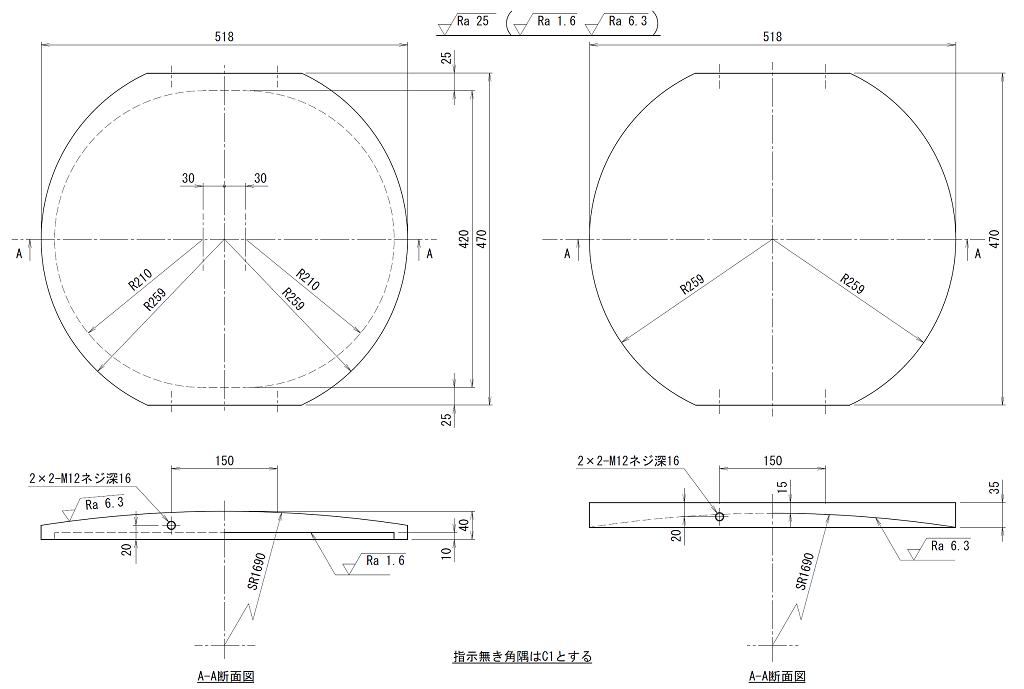

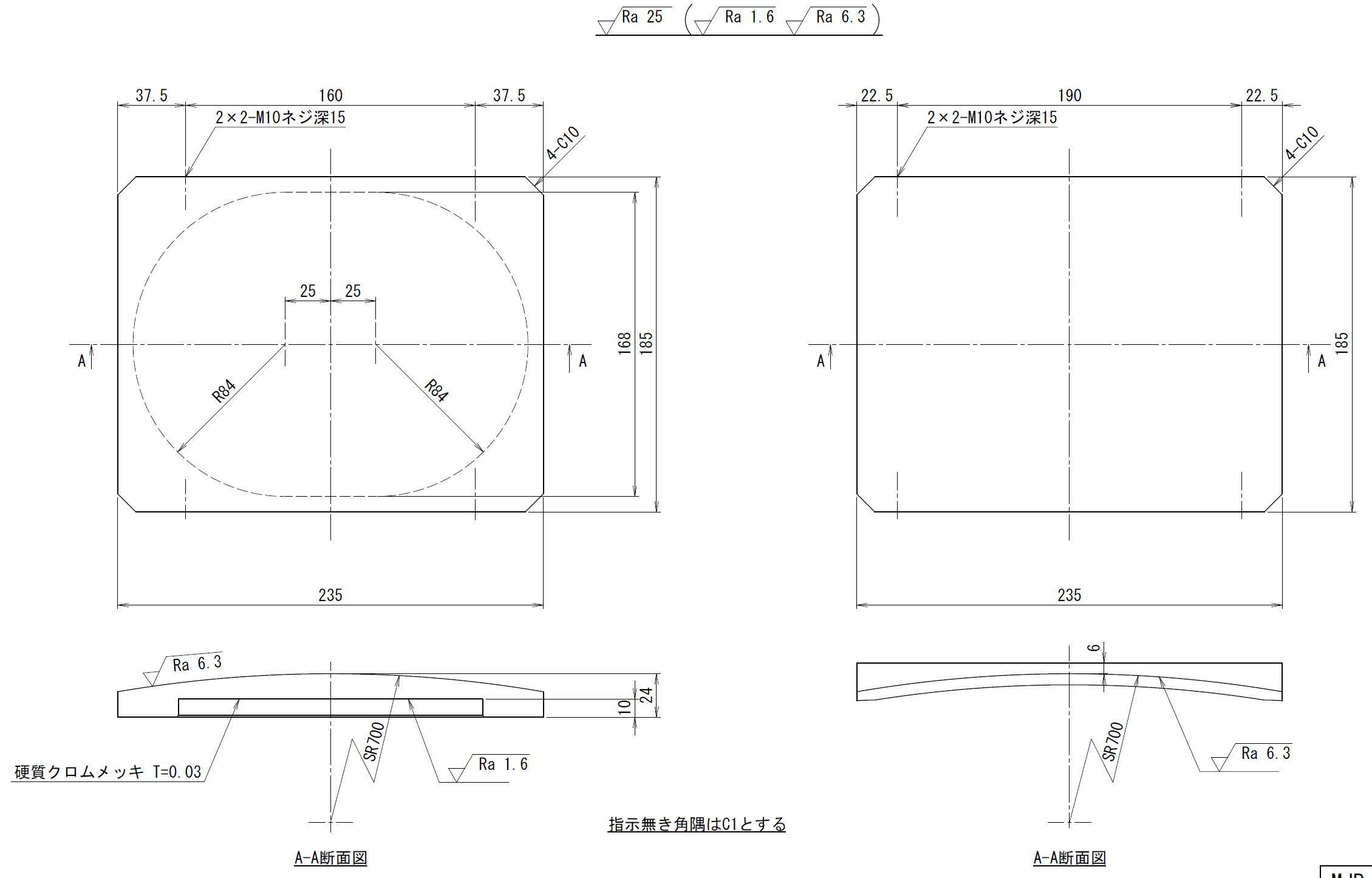

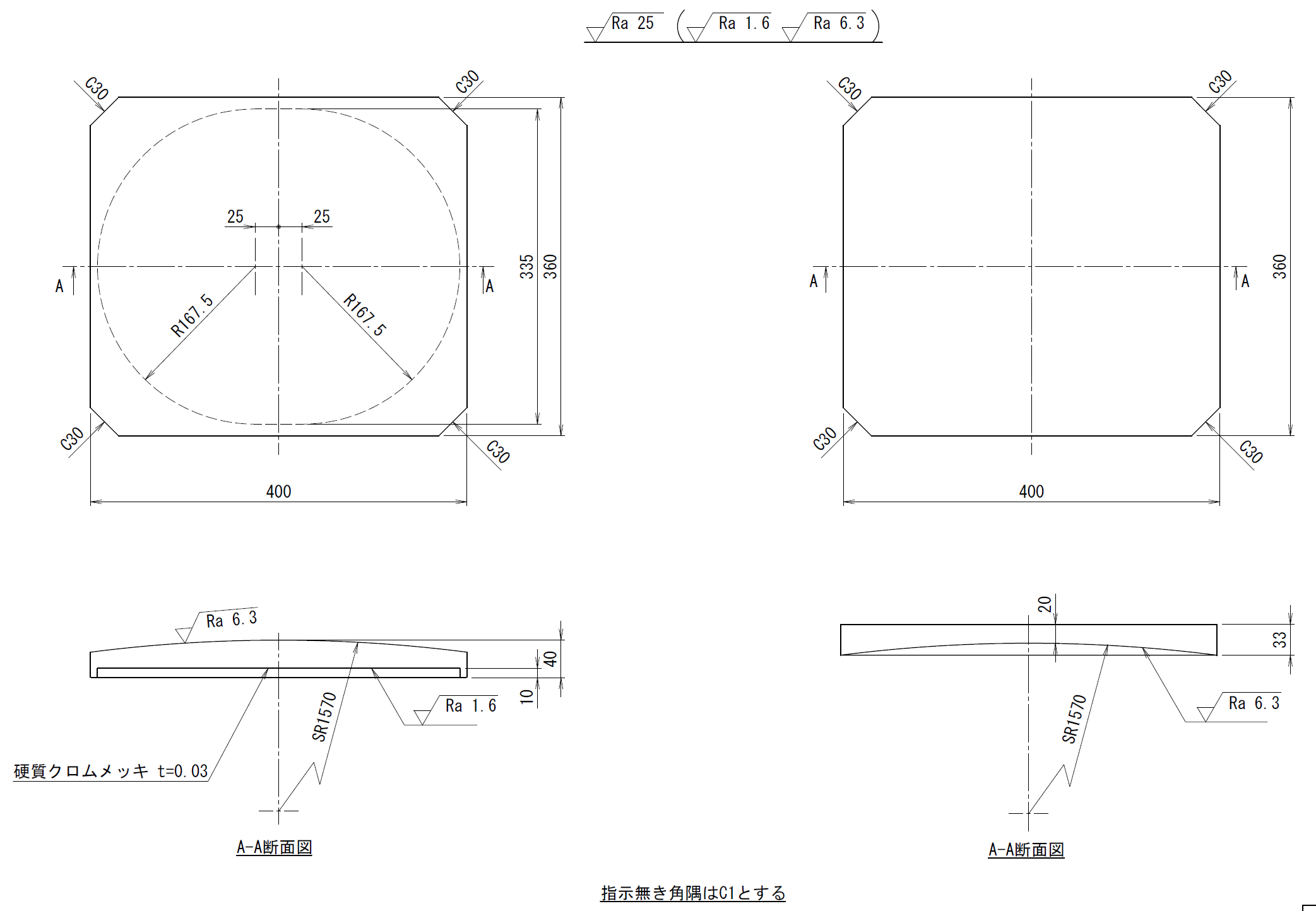

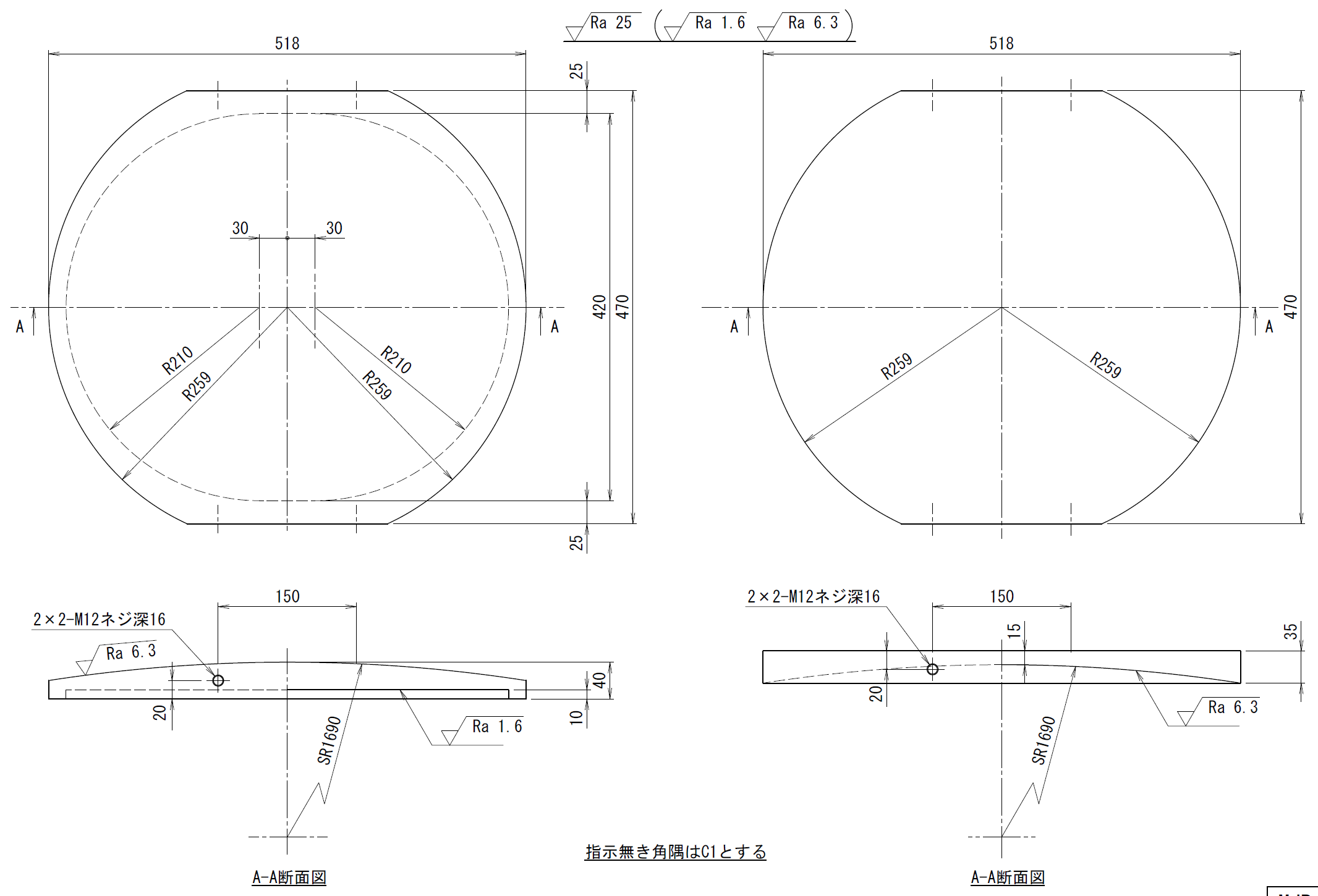

プレート
| 画像 | 仕様 | 重量 | ダウンロード |
|---|---|---|---|

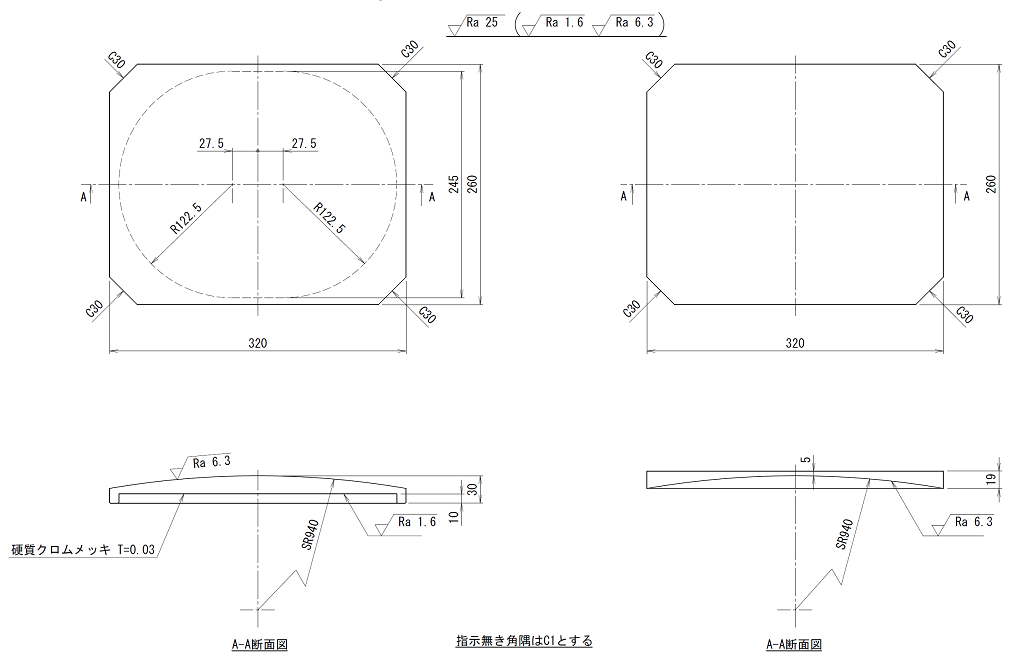

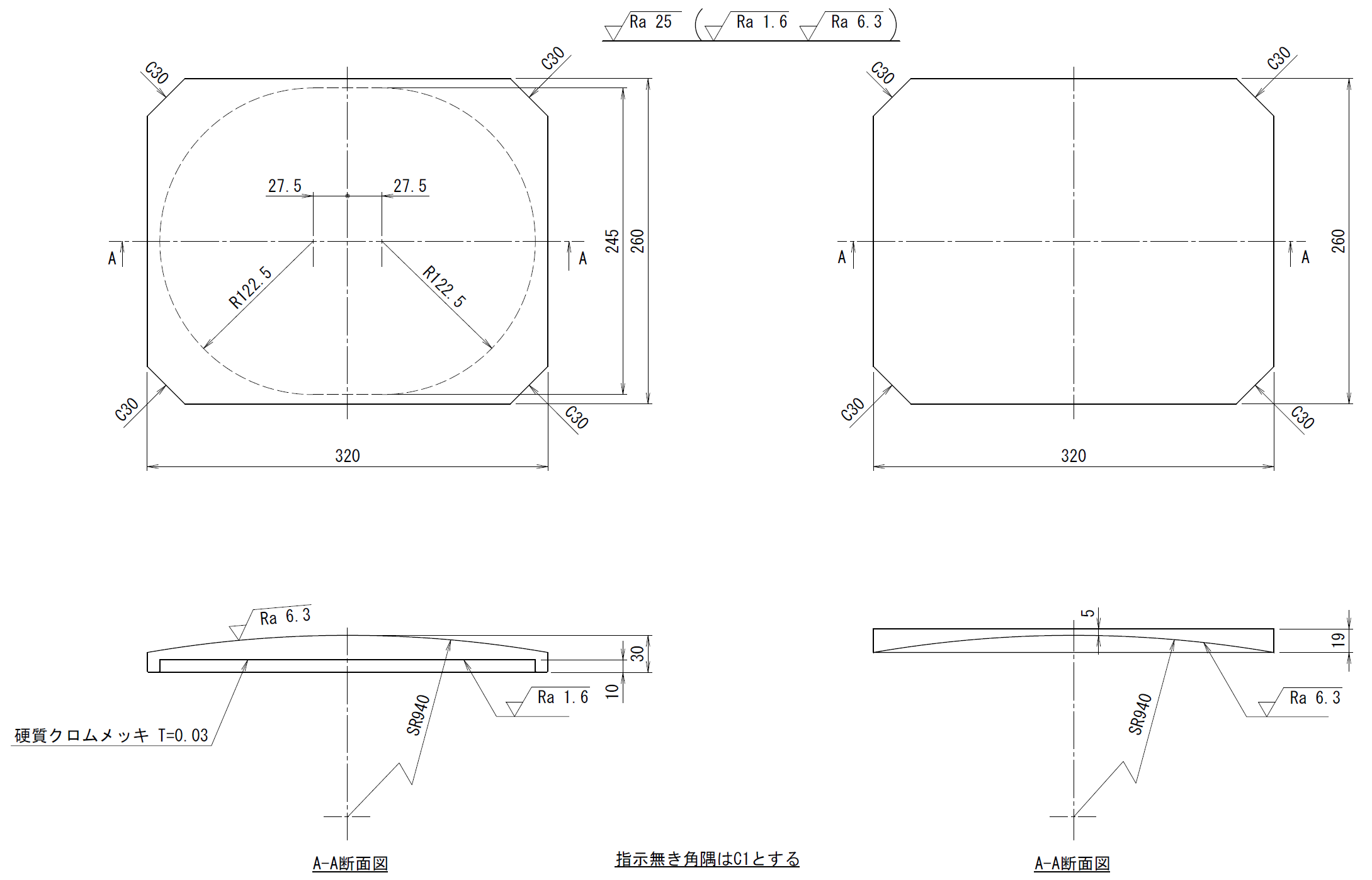

 | 1000kN35ストローク用 | 可動プレート：10kg ユニバーサルプレート：8kg | PDF DXF DWG |

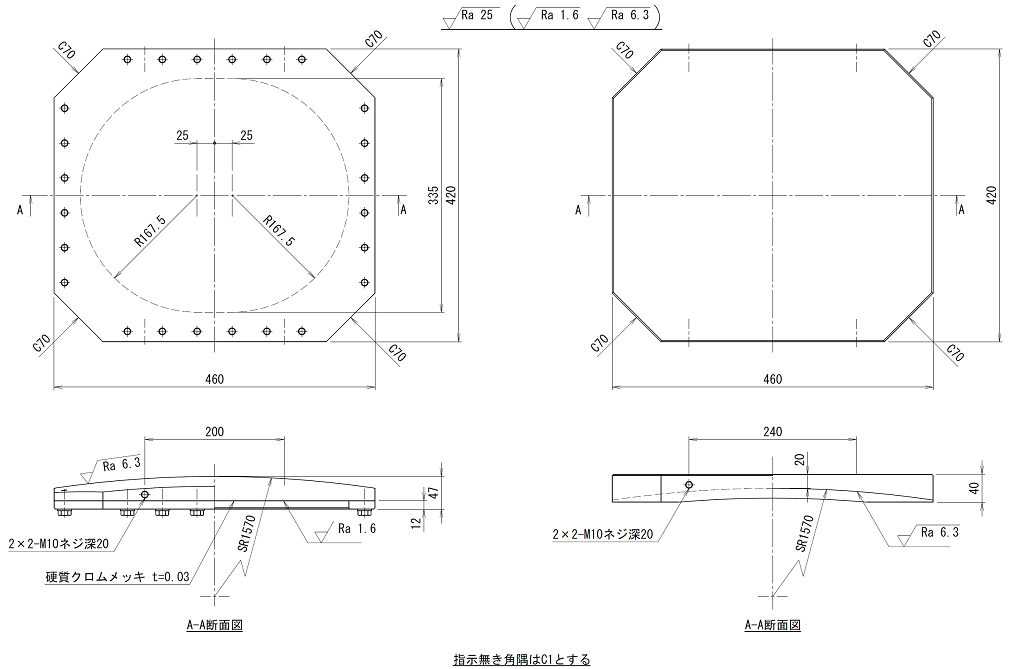

 | 2000kN30ストローク用 プレートA | 可動プレート：28kg ユニバーサルプレート：30kg | PDF DXF DWG |
 | 2000kN30ストローク用 プレートB | 可動プレート：43kg ユニバーサルプレート：42kg | PDF DXF DWG |
 | 3000kN50ストローク用 | 可動プレート：36kg ユニバーサルプレート：39kg | PDF DXF DWG |

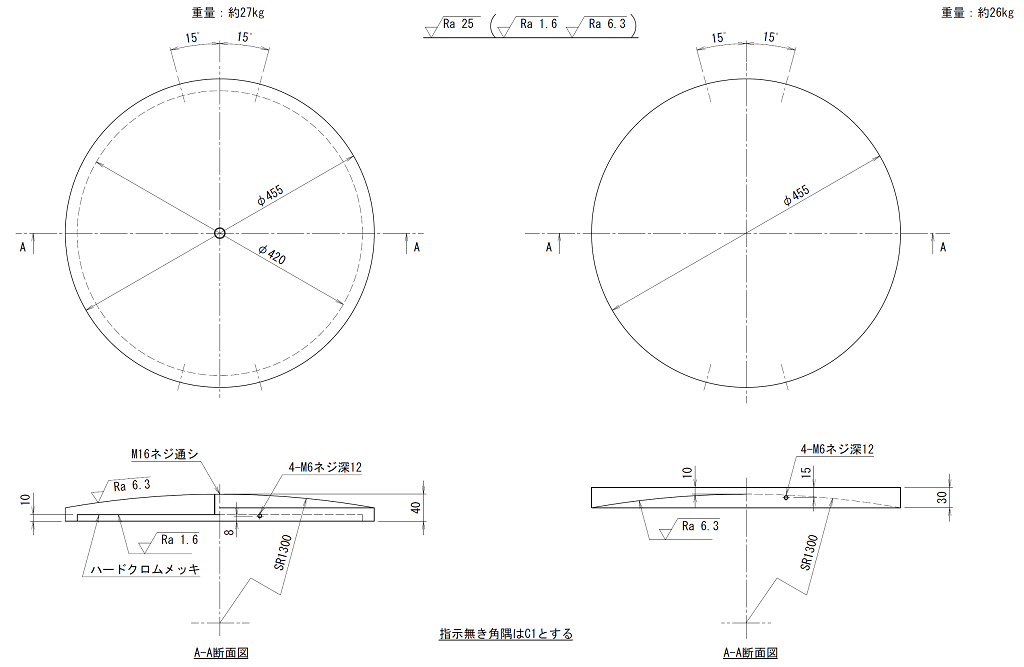

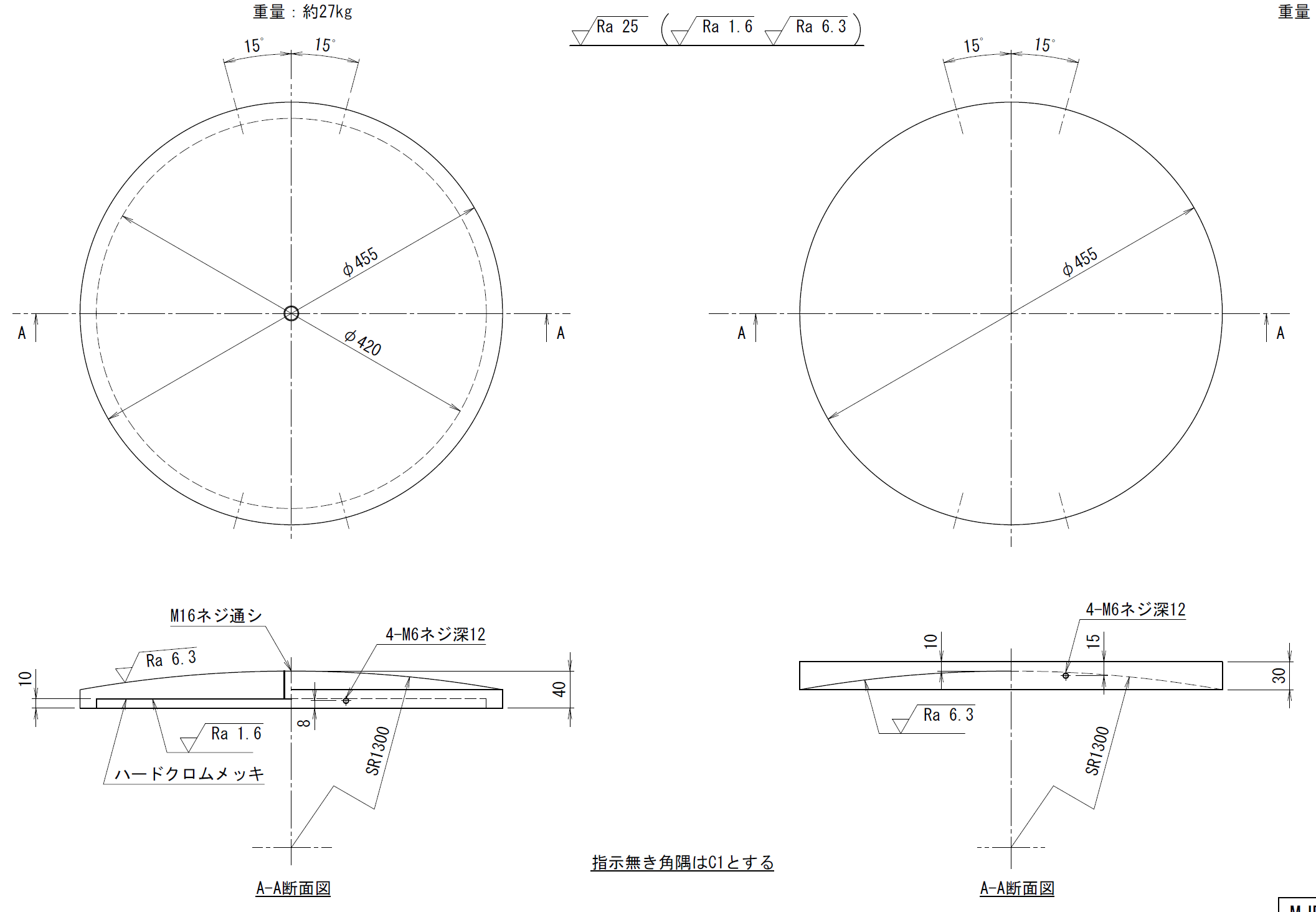

 | 3000kN50ストローク用 (外径Φ455) | 可動プレート：27kg ユニバーサルプレート：26kg | PDF DXF DWG |

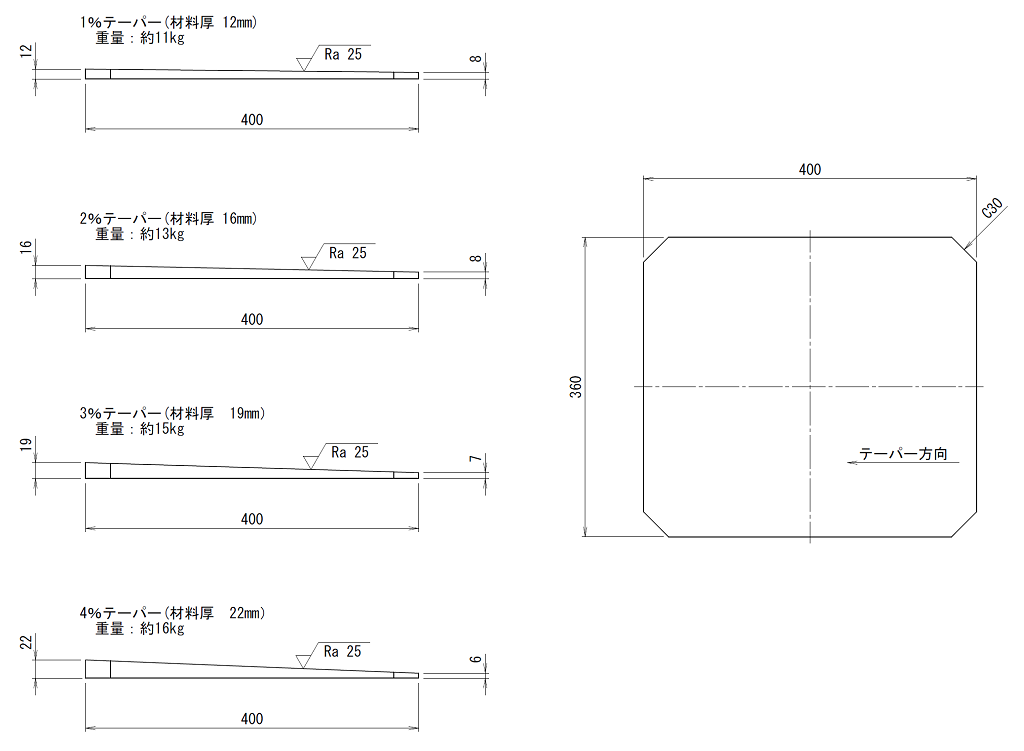

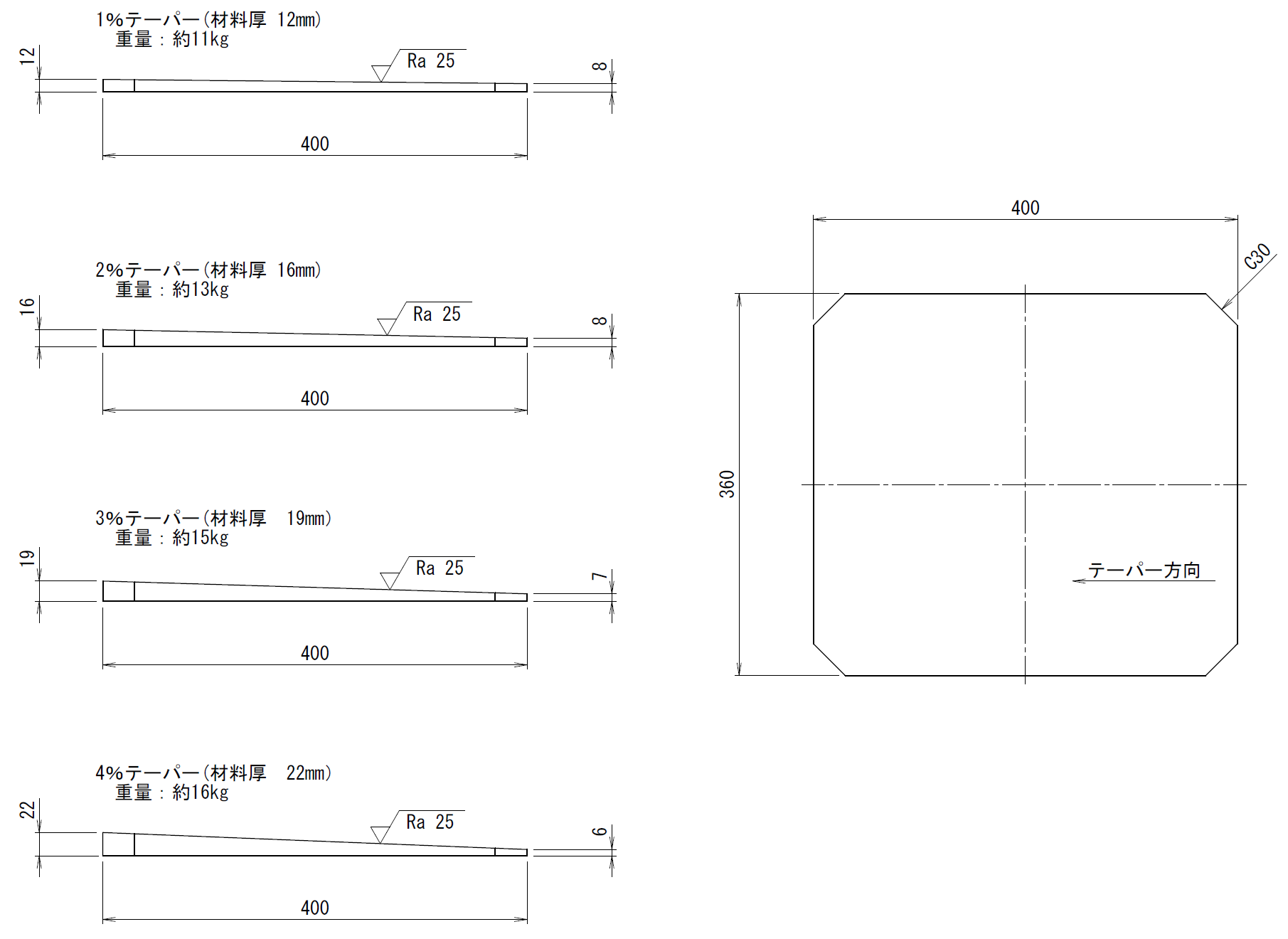

 | テーバープレート | - | PDF DXF DWG |

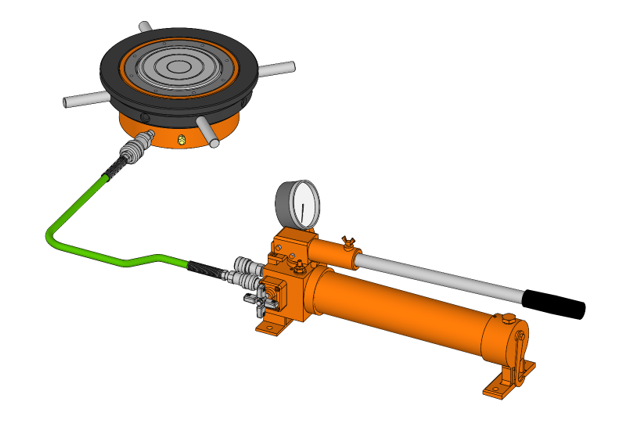

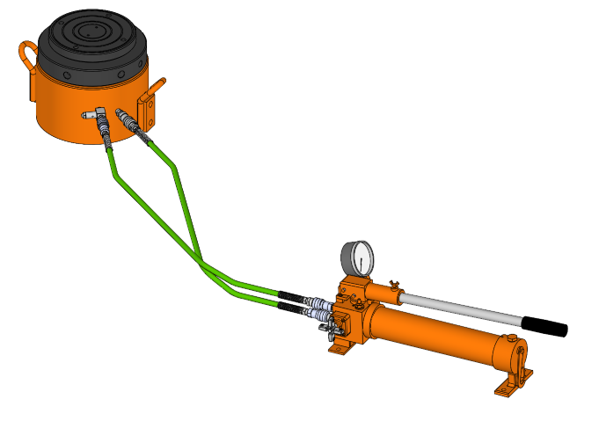

使用方法
補修用油圧ジャッキの操作方法を説明します。

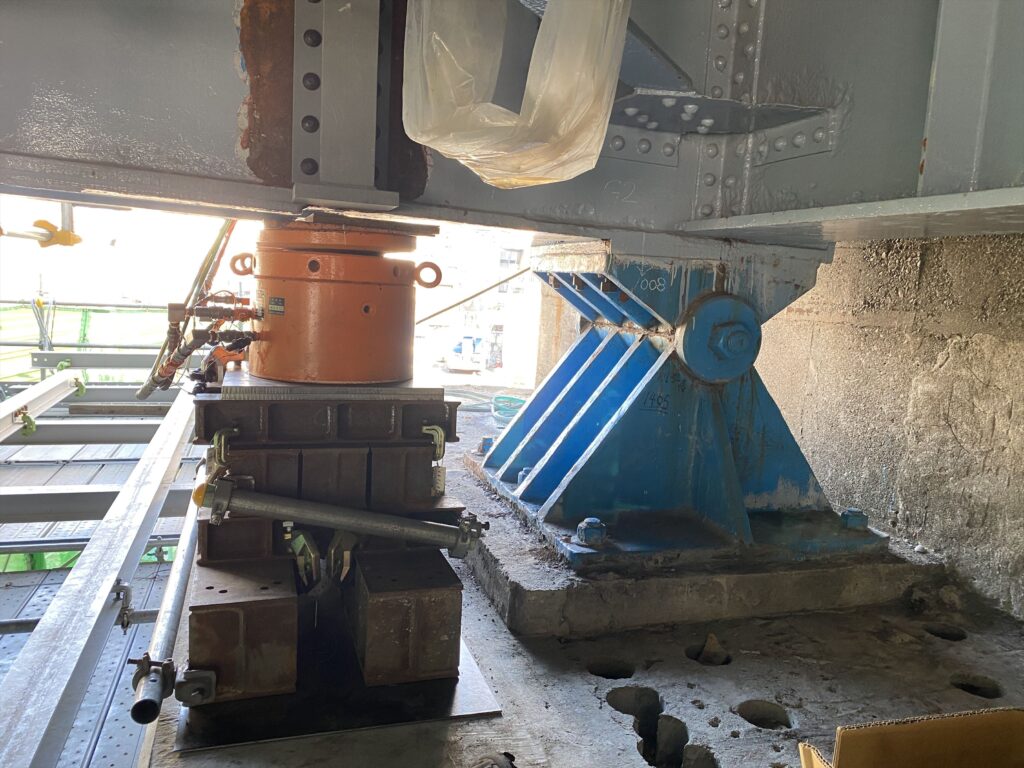

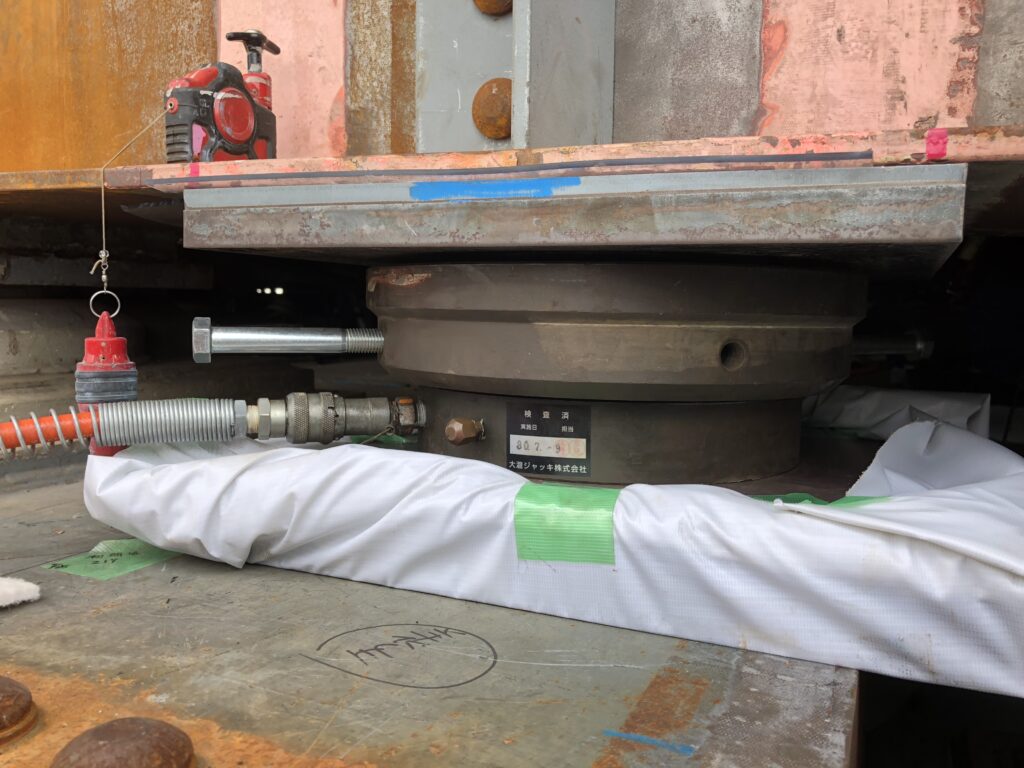

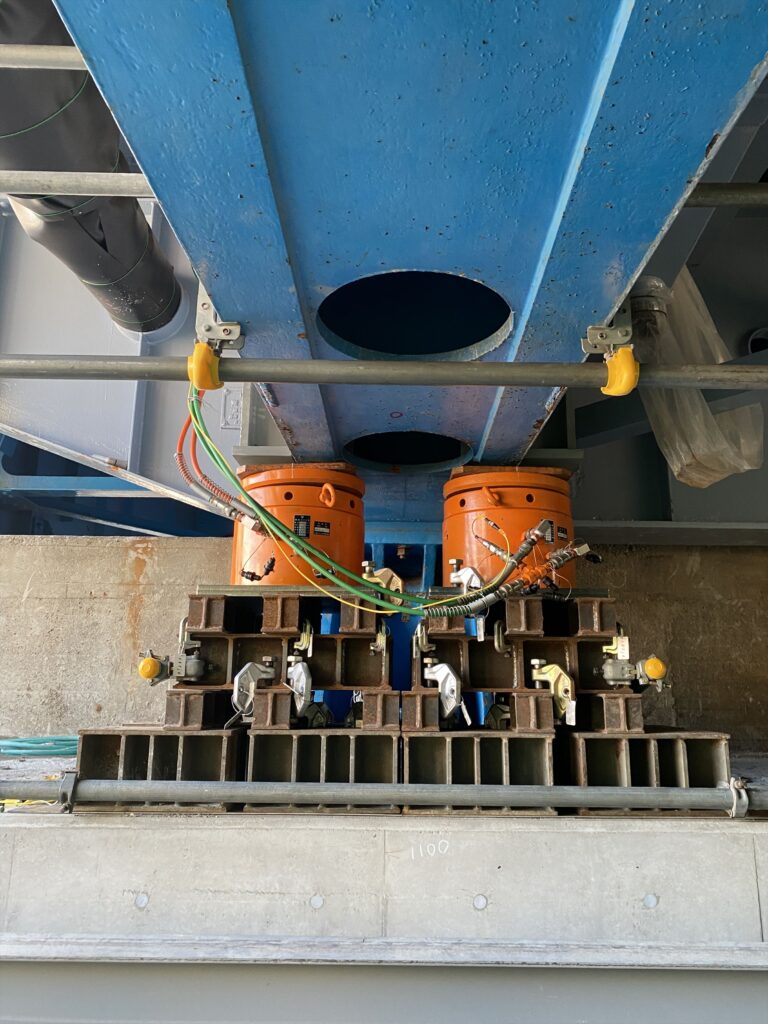

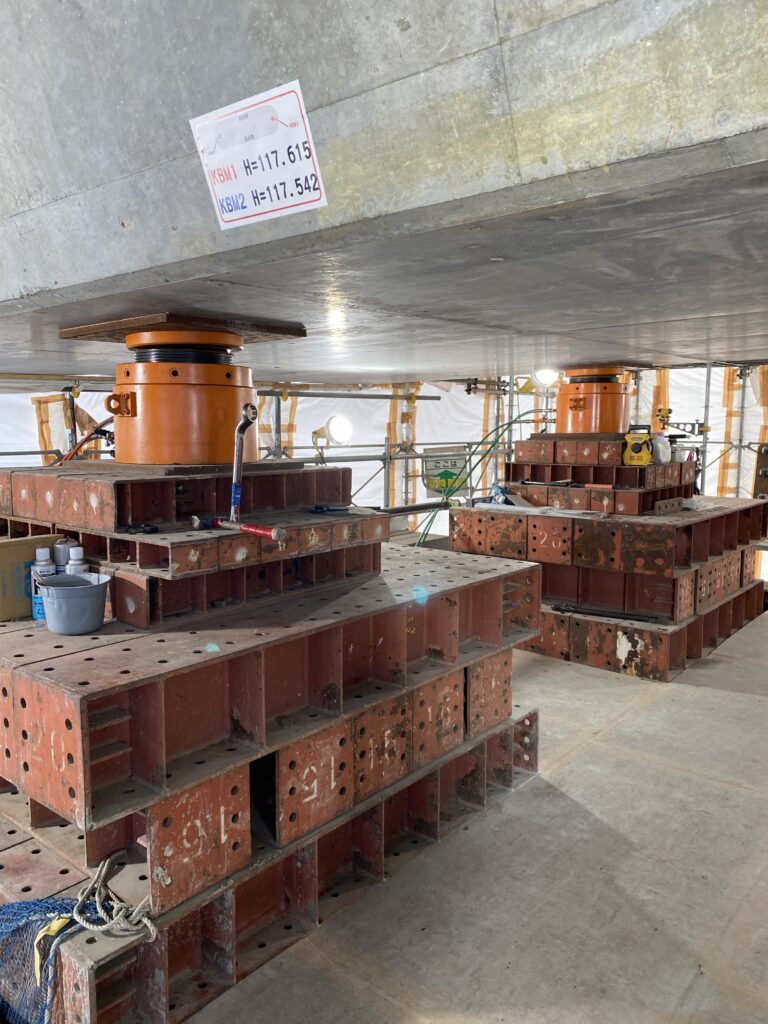

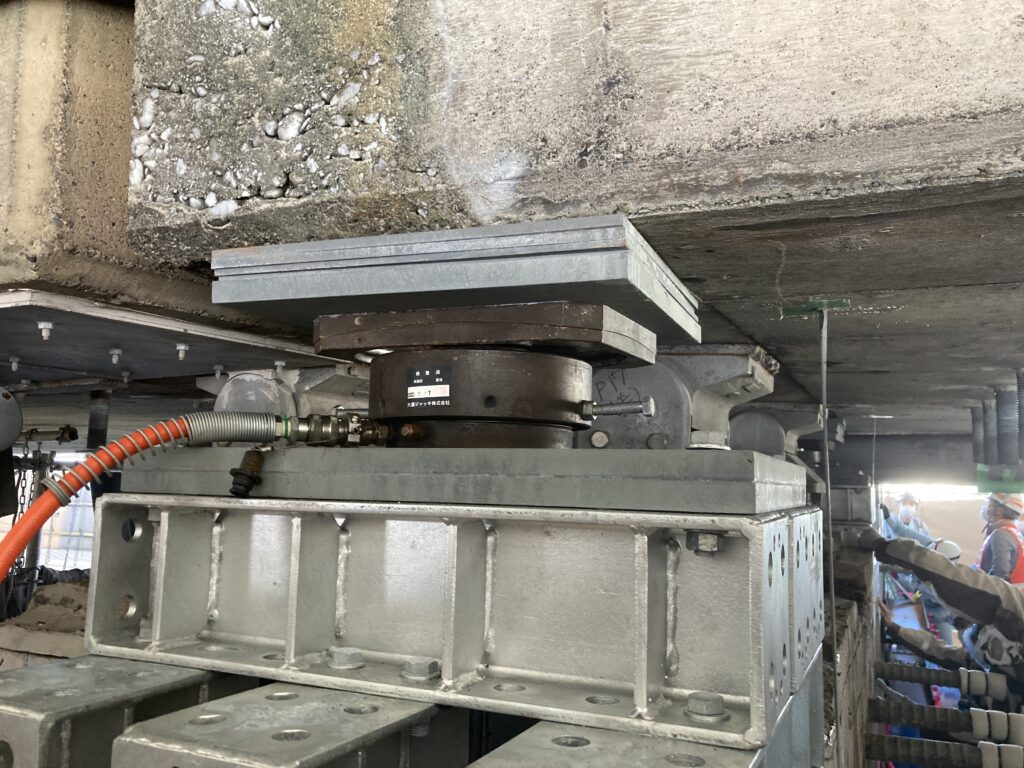

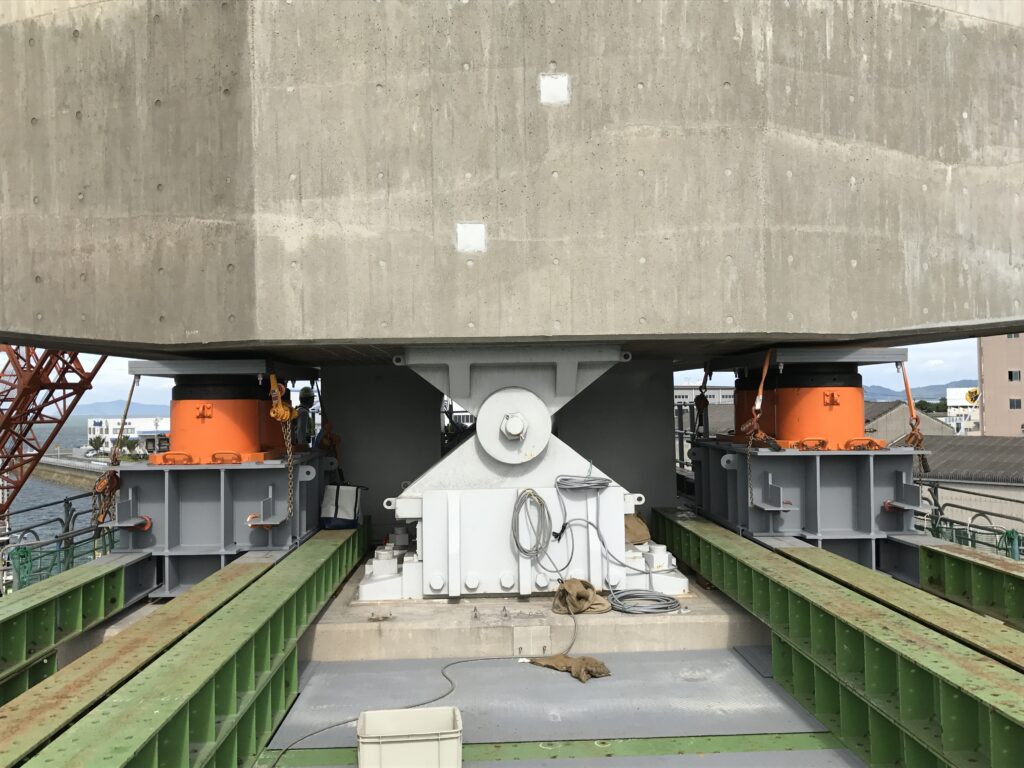

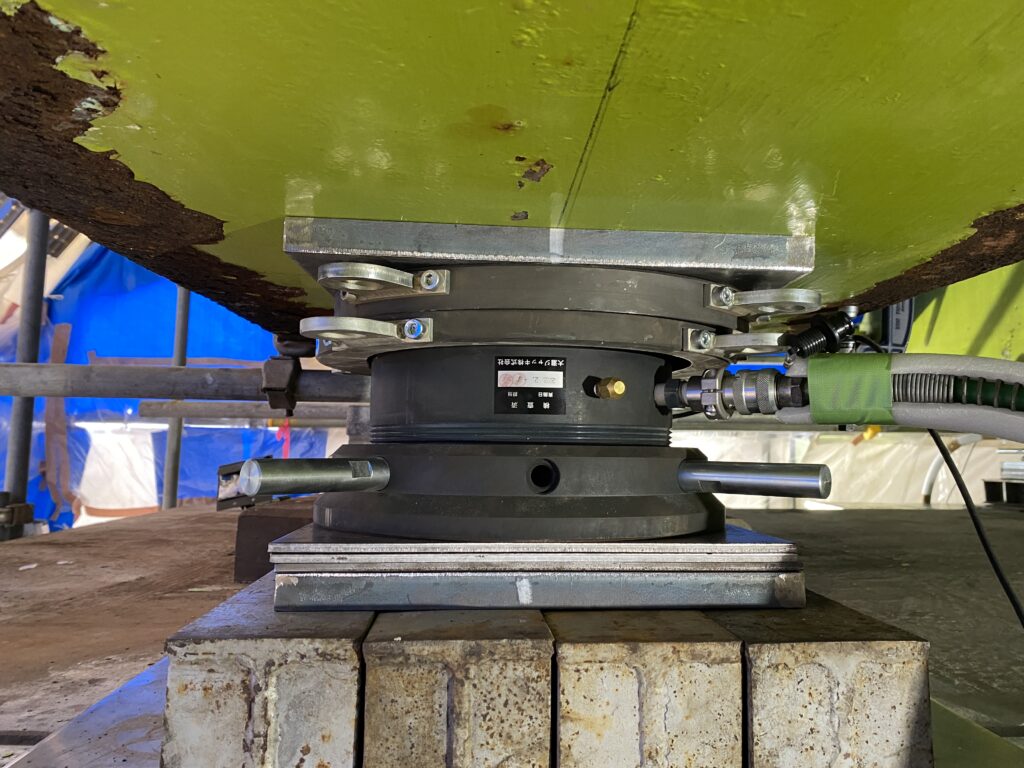

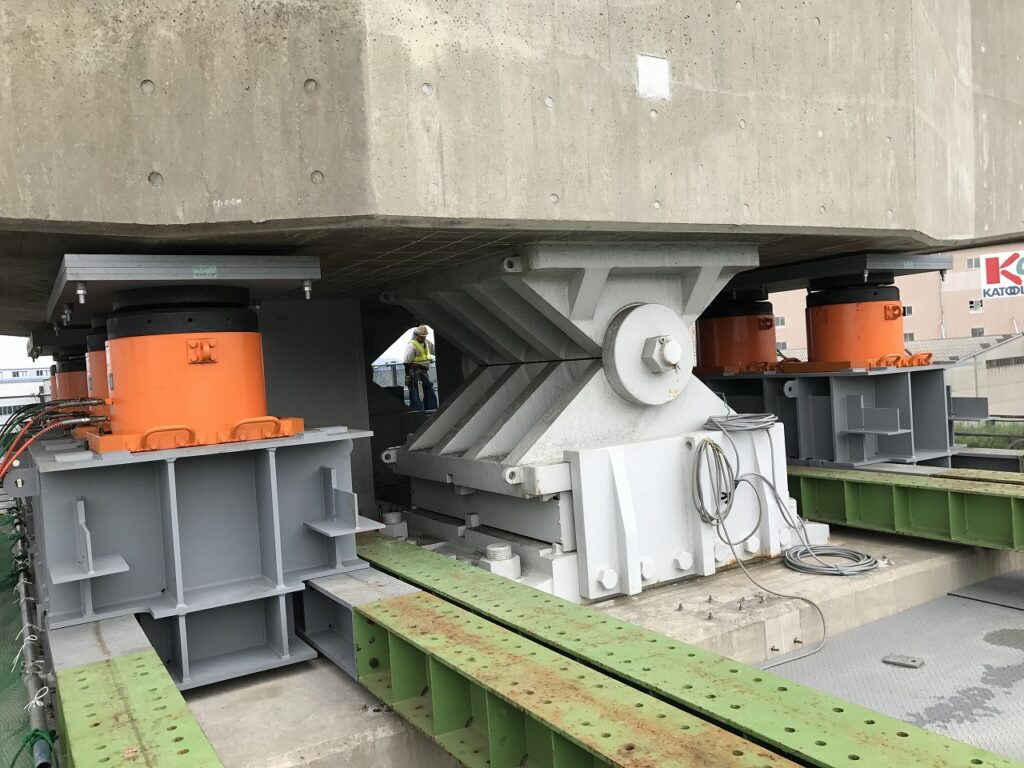

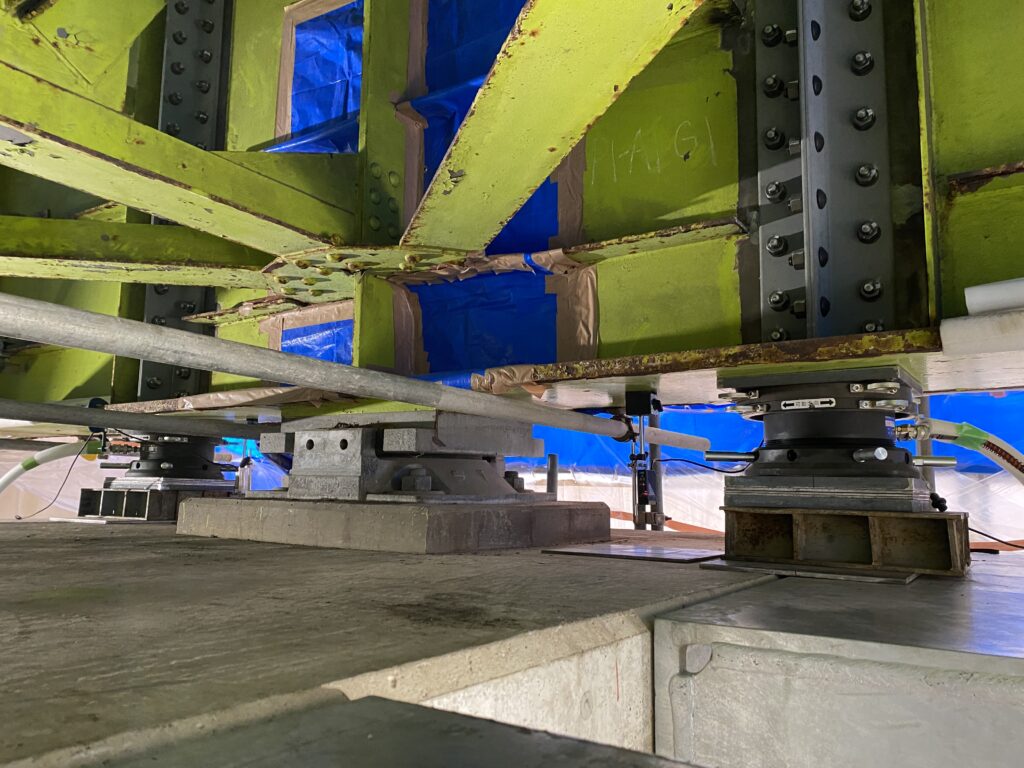

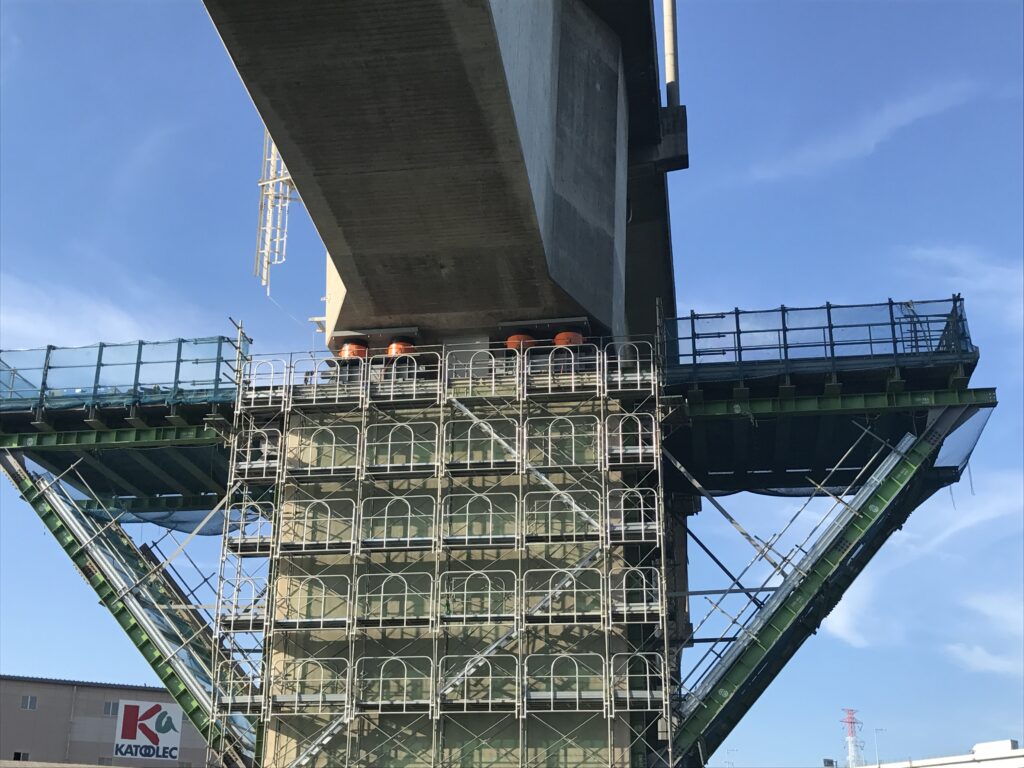

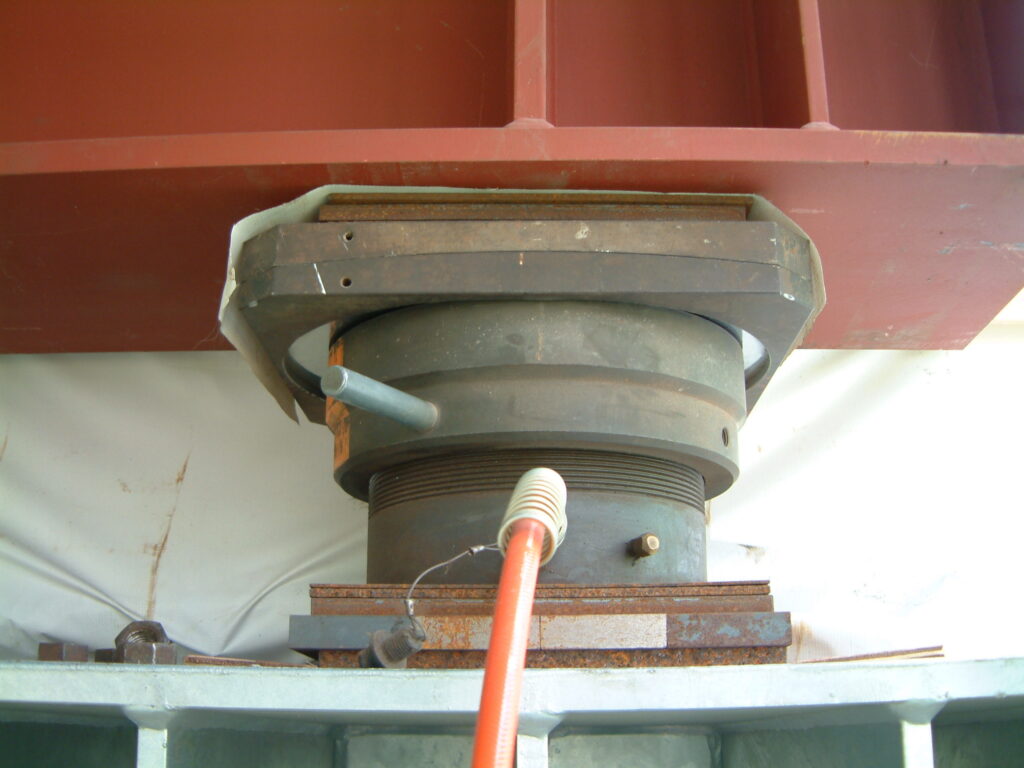

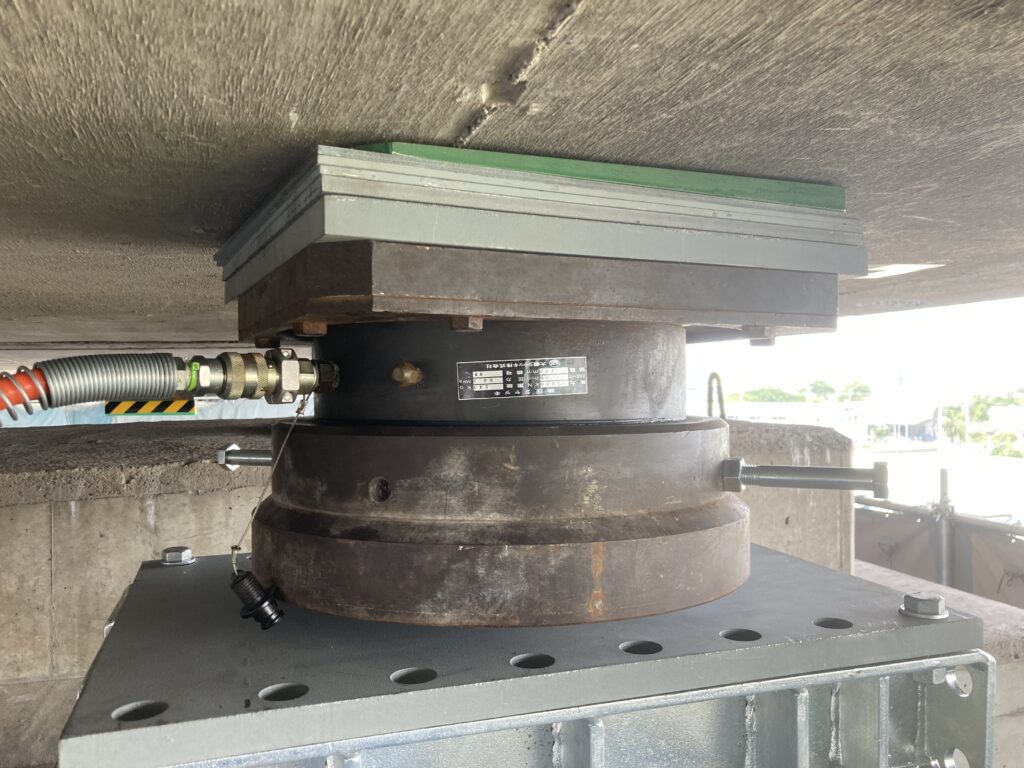

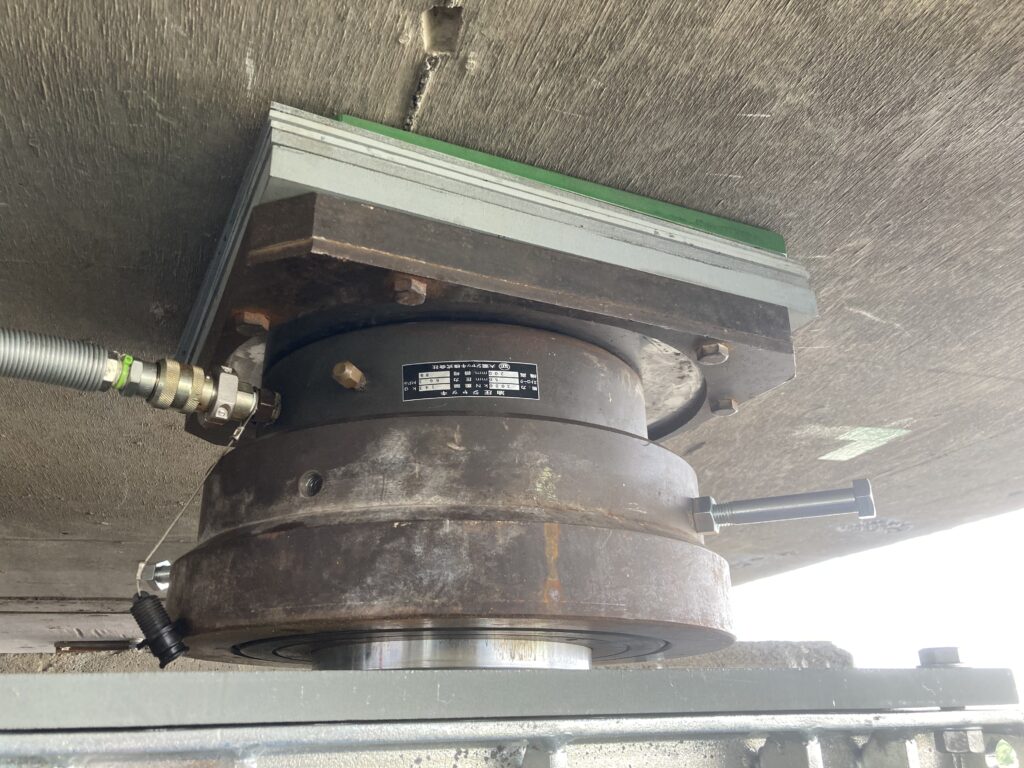

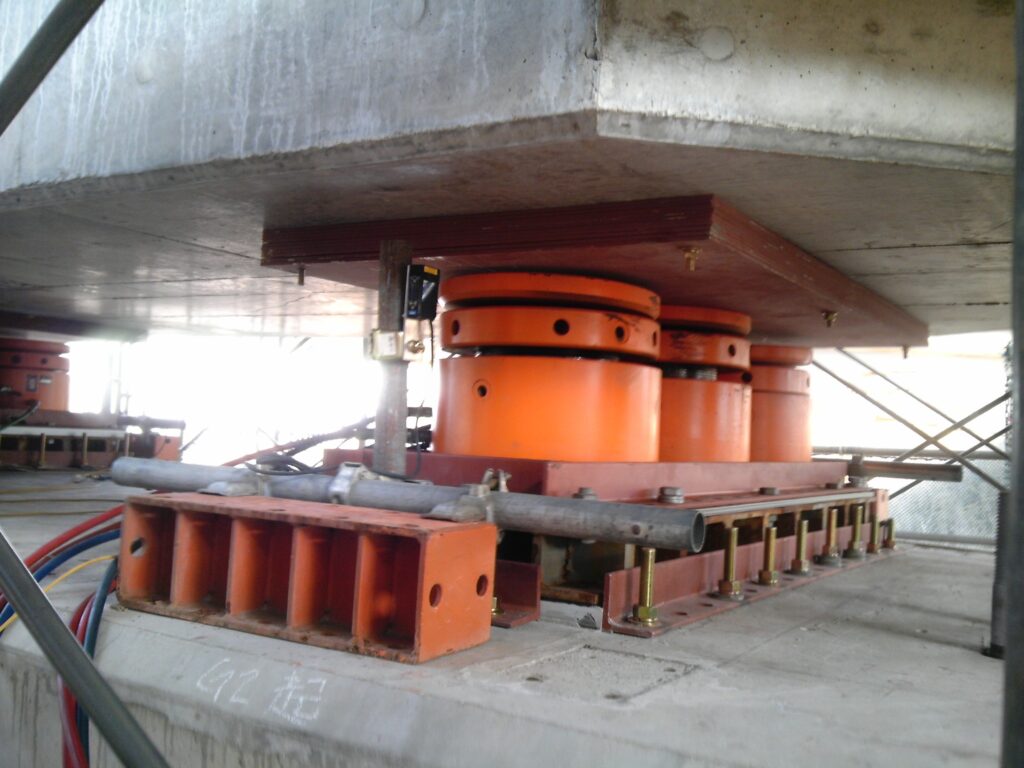

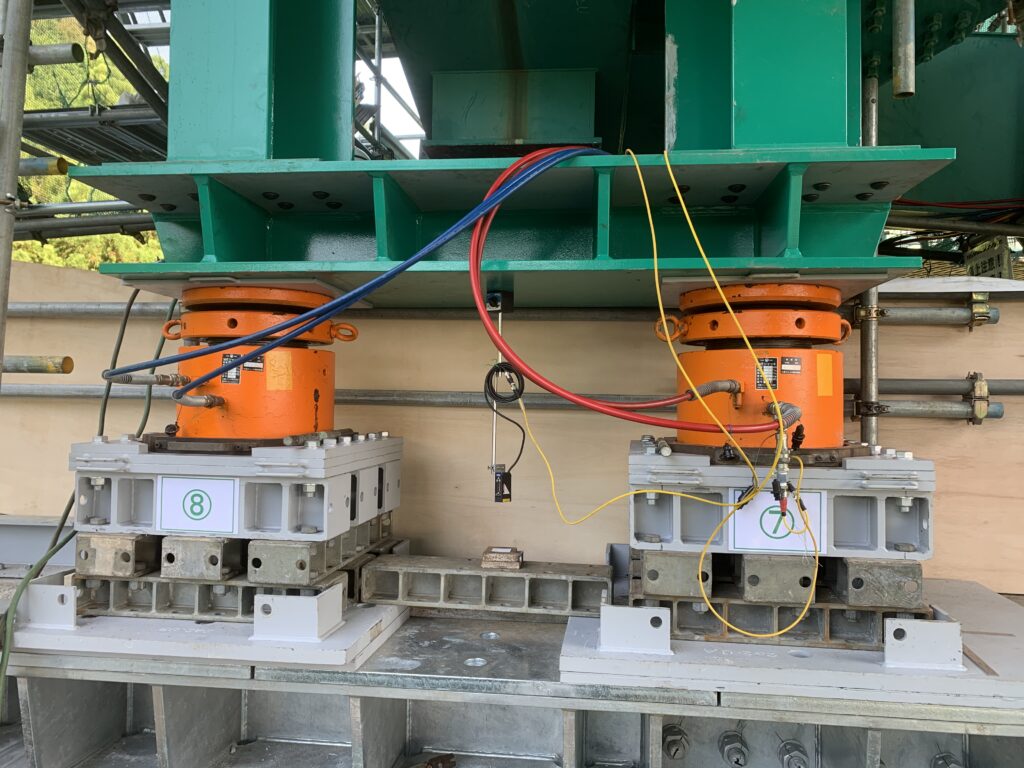

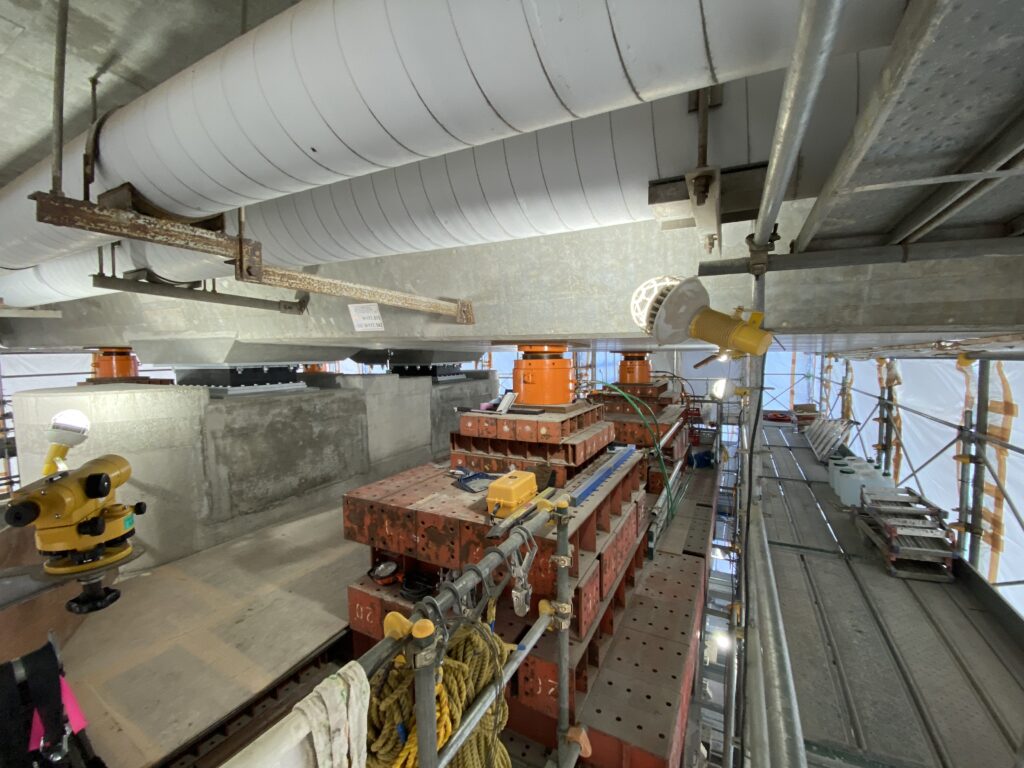

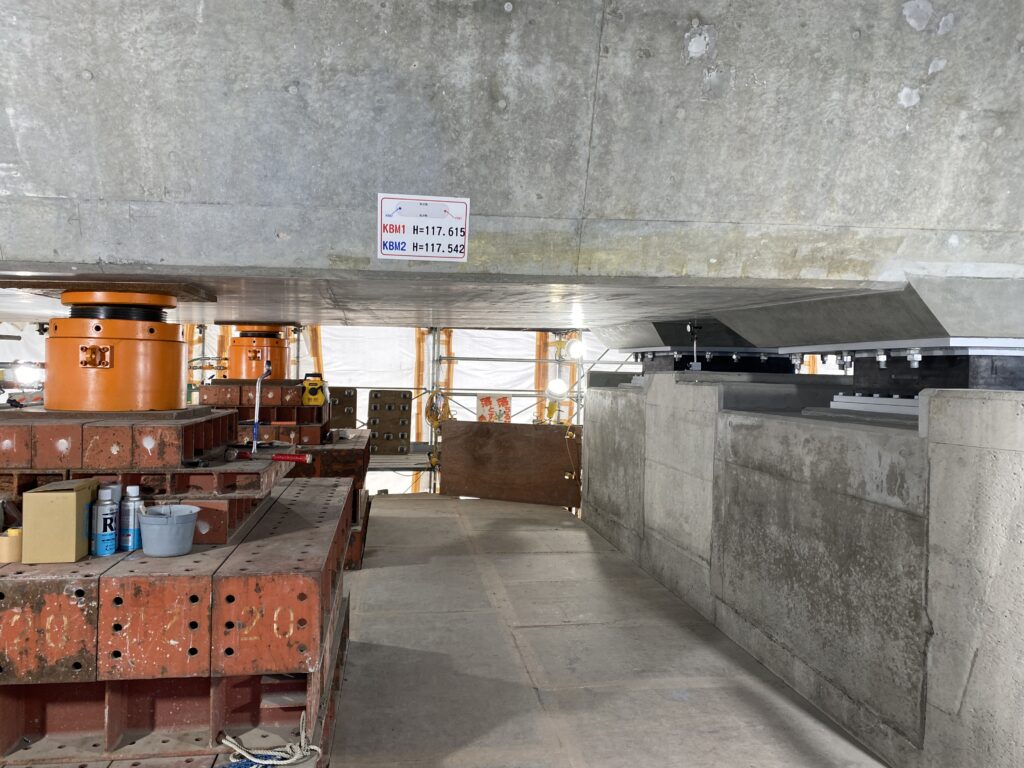

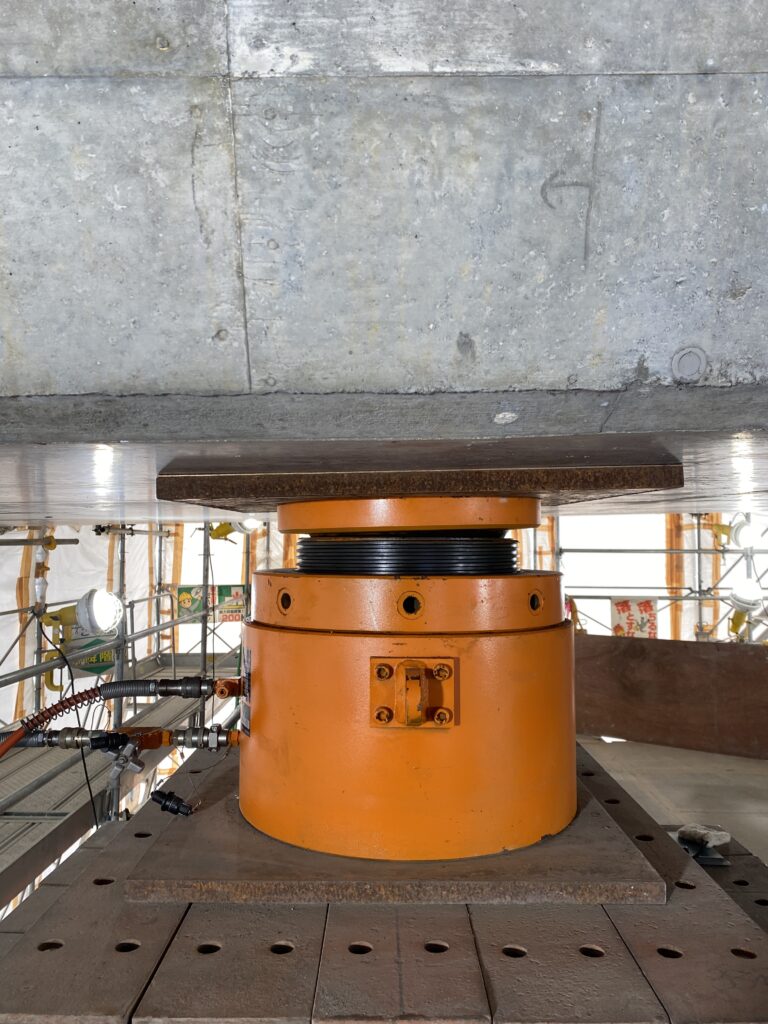

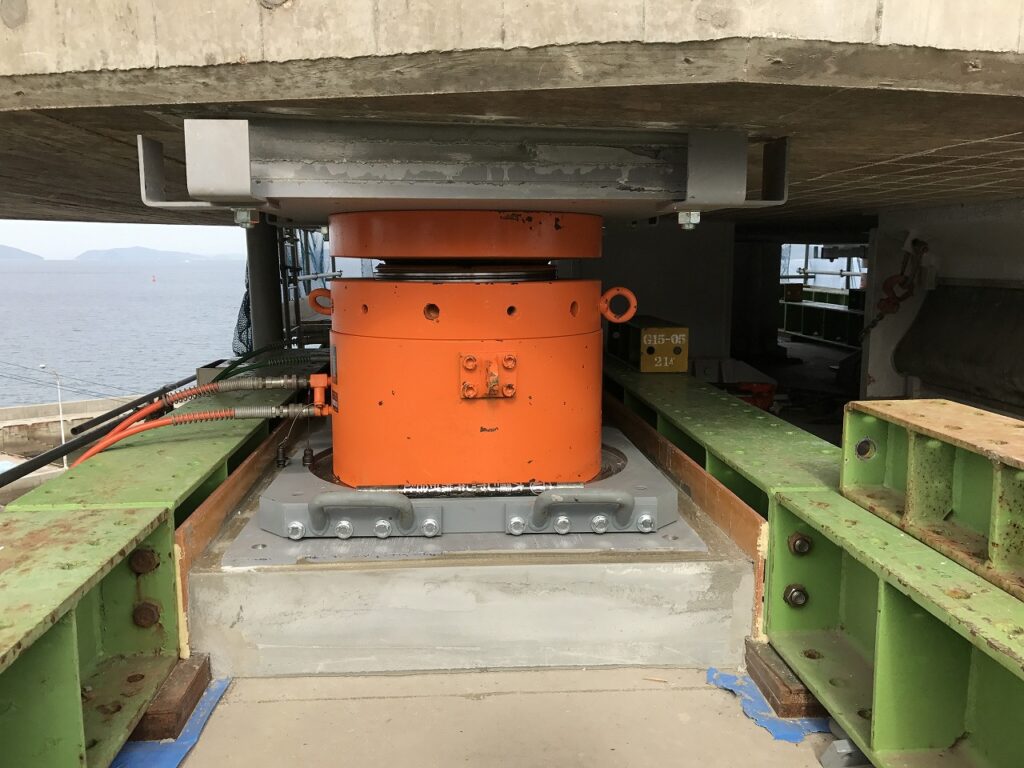

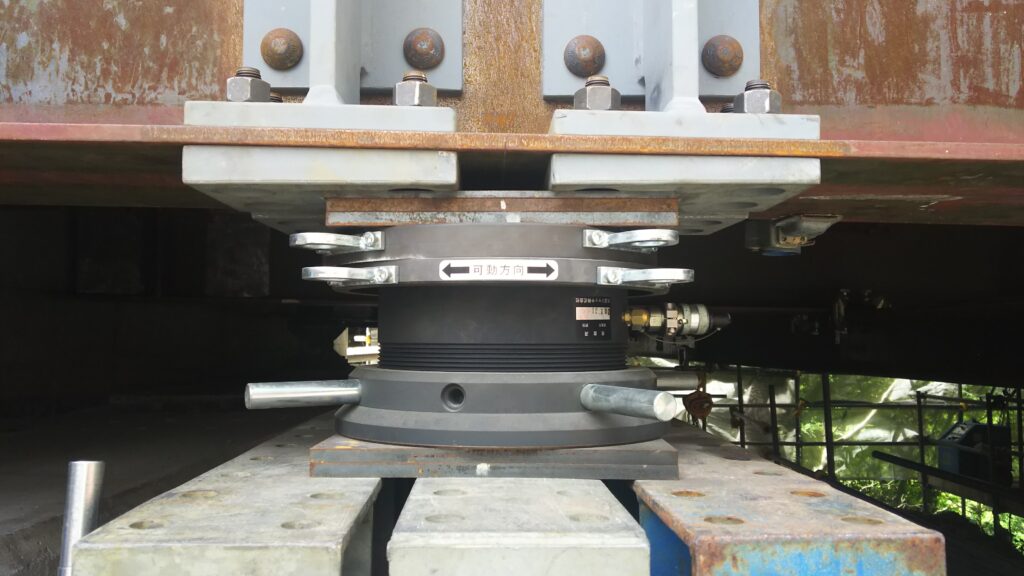

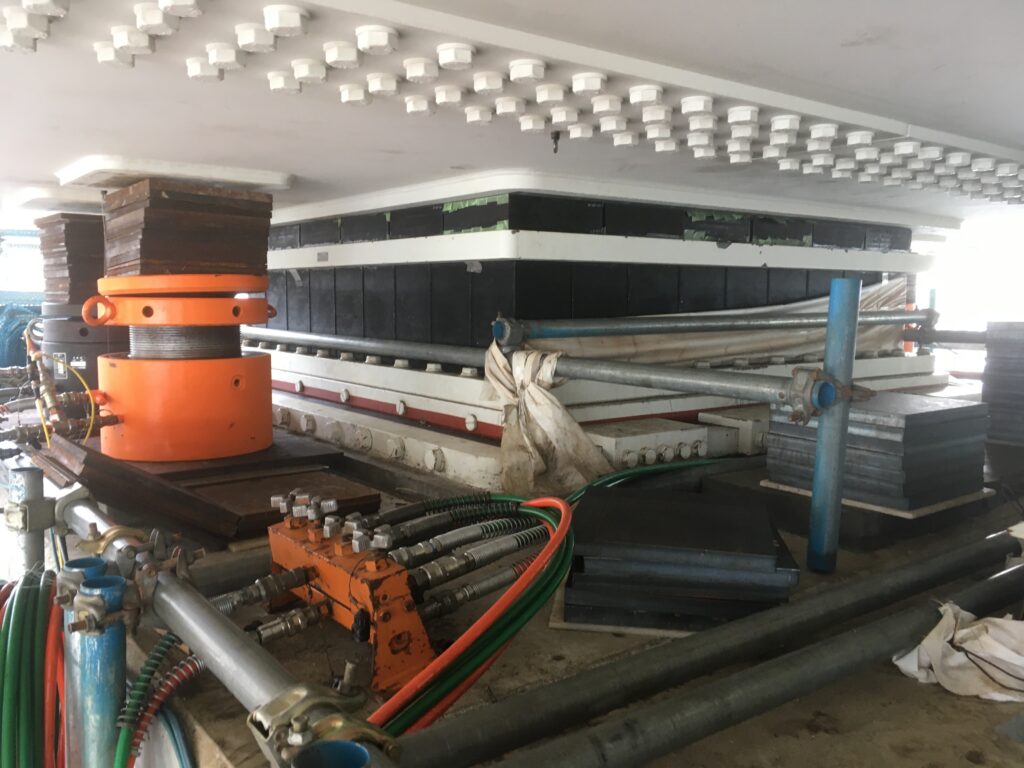

使用例
ダウンロード

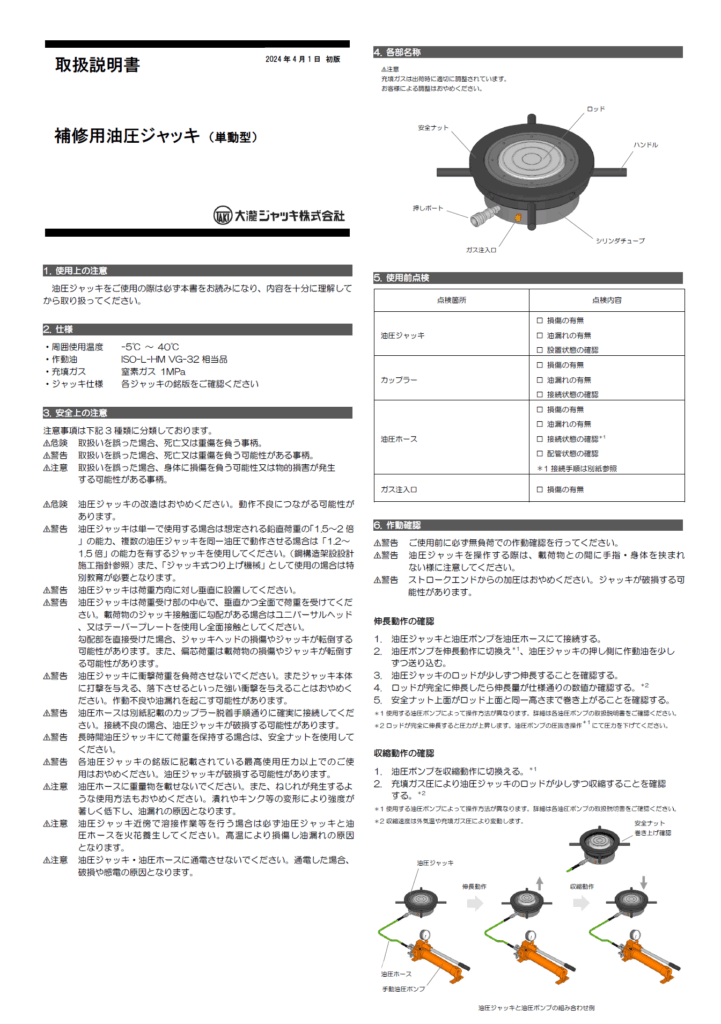

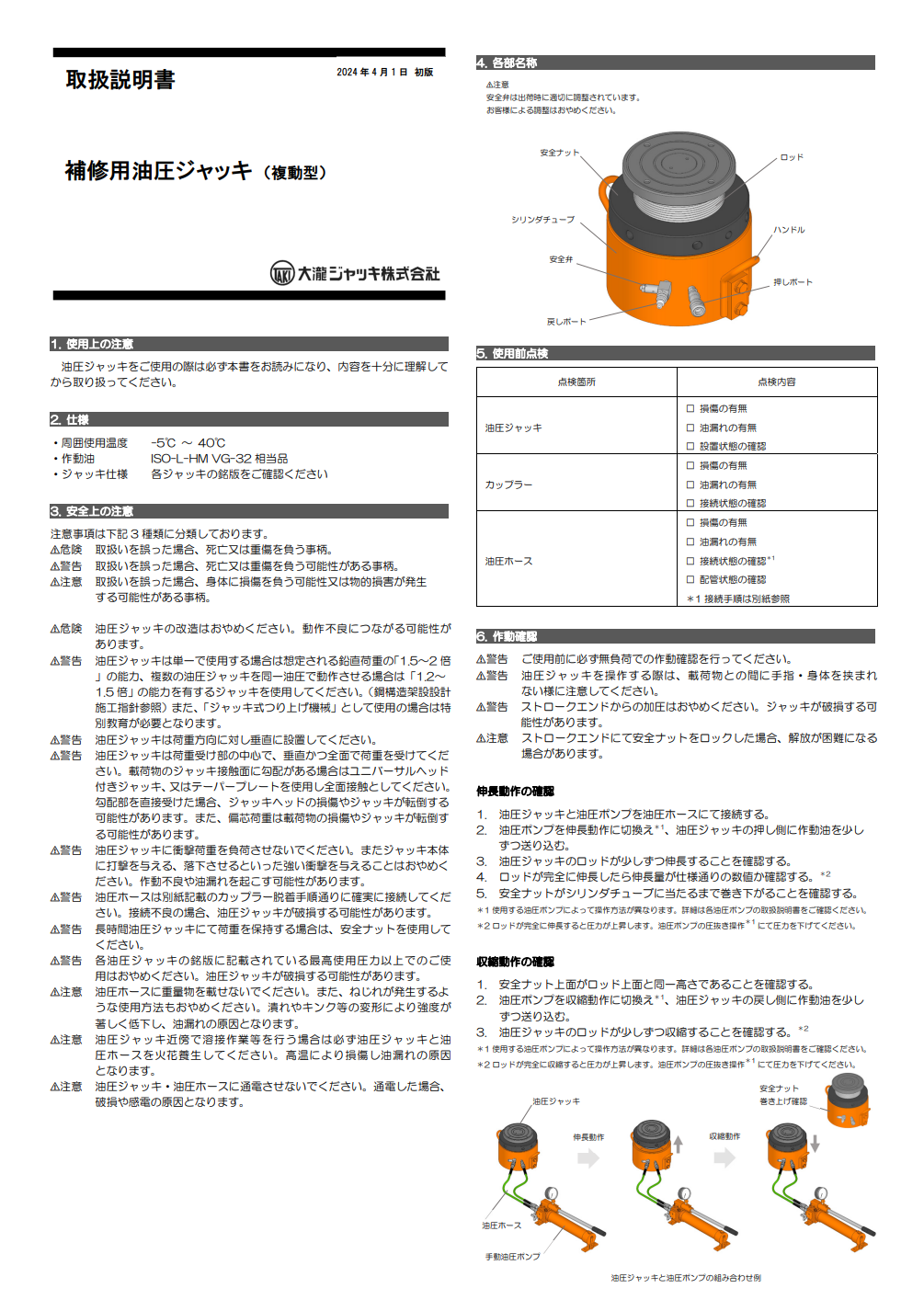

取扱説明書
補修用油圧ジャッキ(単動型)
取扱説明書補修用ジャッキ（単動型）_20240401初版.pdf
0.63MB
取扱説明書
補修用油圧ジャッキ(複動型)
取扱説明書補修用ジャッキ（複動型）_20240401初版.pdf
0.63MB
図面・換算表は、仕様・図面からダウンロードできます。
