前後推進システム
重量物移動装置

クランプ装置と、両端クレビスジャッキを組み合わせて重量物を移動します。

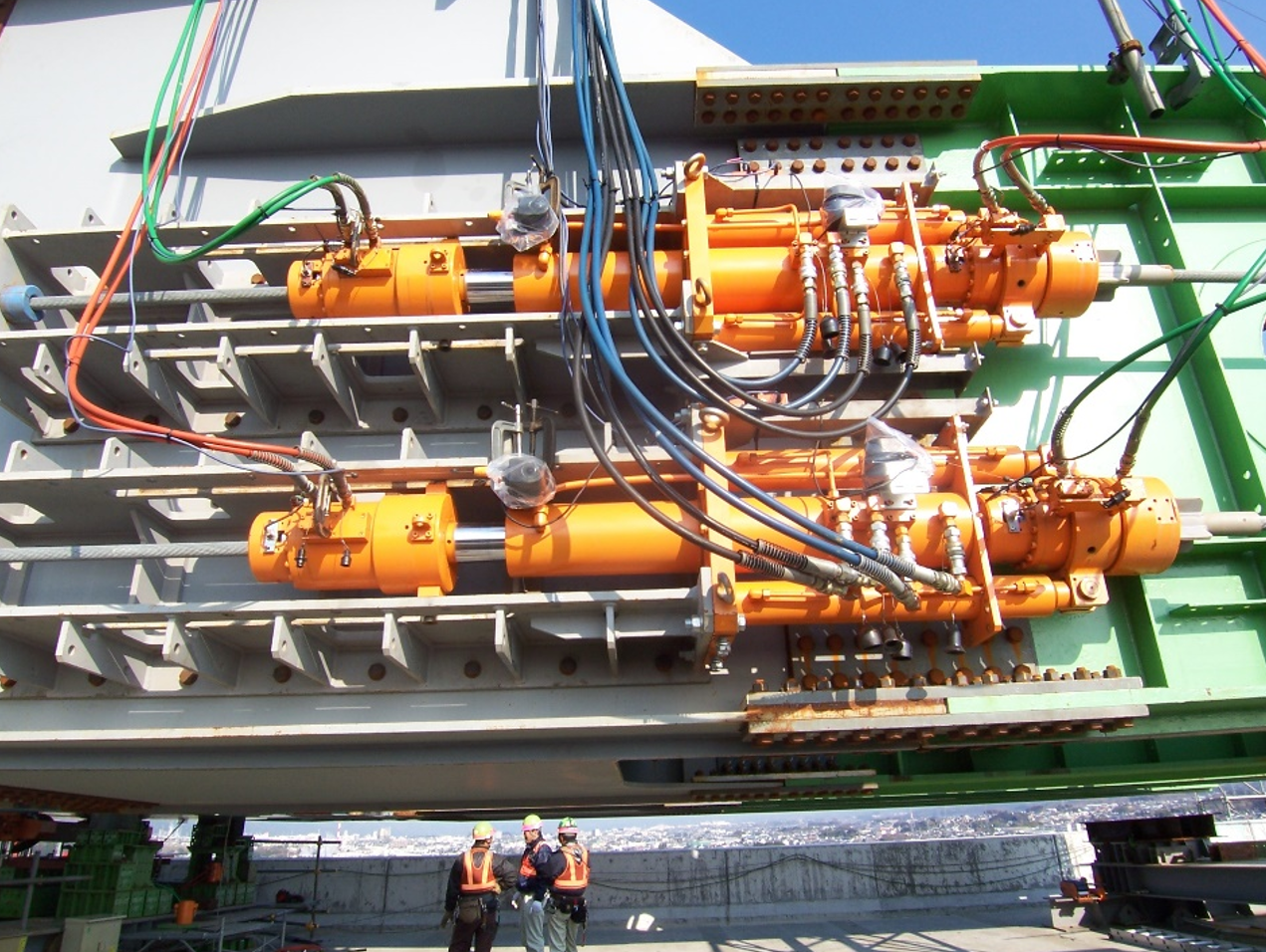

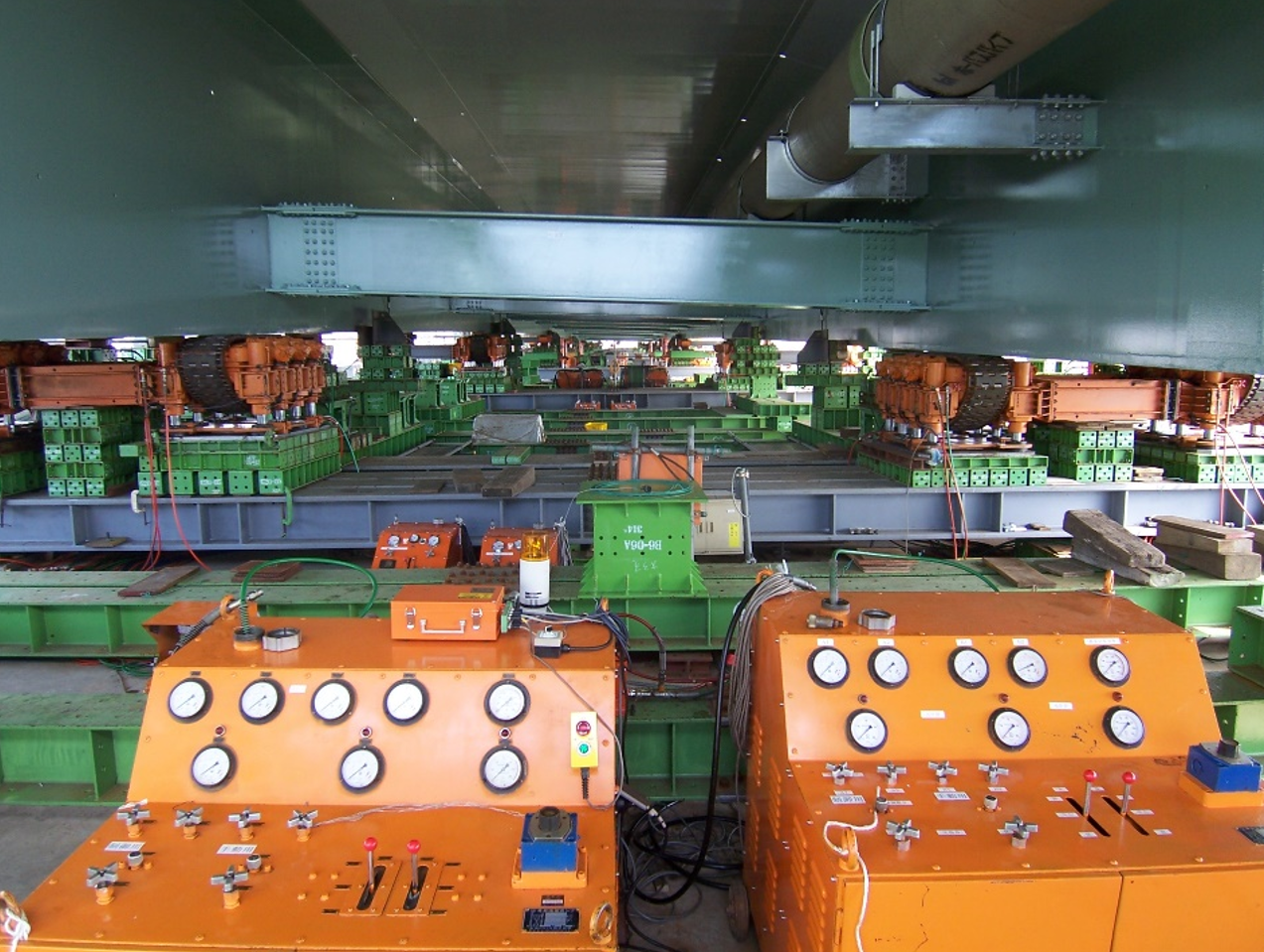

前後推進システム

台車設備の前後に押しジャッキと引きジャッキ、及び H型鋼クランプを設置し、交互に推進/盛替をおこなうことによって、連続的に送出しを可能とするシステムです。

高速移動が可能

従来の尺取方式に比べ、動きが連続的であるため、作業時間を大幅に短縮することが可能です。

シンクロジャッキの連携

シンクロジャッキと反力自動制御との組み合わせにより、更に作業効率が向上します。

自動運転

ジャッキ操作は、タッチパネル付操作盤による自動運転によるため、複雑な動きをミス無く連続的に繰り返します。

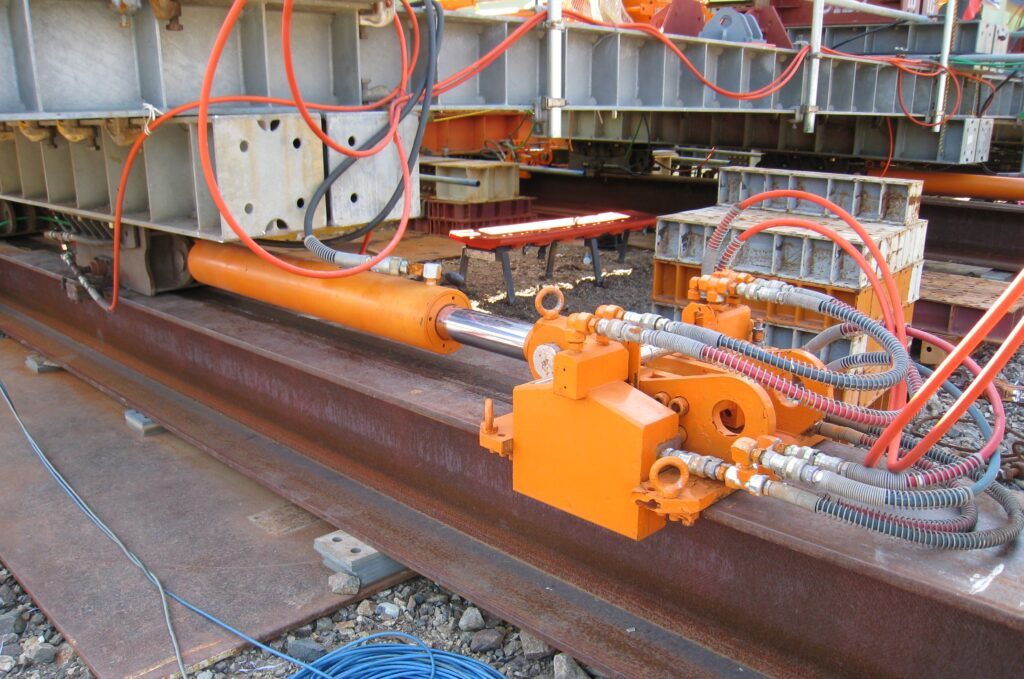

重量物移動装置

スライドベースに搭載した重量物を、H型鋼クランプ装置 の油圧作動による把持と、ロングストロークジャッキ の伸長・収縮の繰り返しによって、H型鋼を軌条として水平移動させる装置です。

スライドジャッキの摩擦低減特殊機能によって、重量物を小さな推進力にて移動させる事が可能です。
H型鋼クランプ装置によって、軌条設備が簡略化できます。
ロングストロークジャッキによって、短時間でスムーズに作業を完了出来ます。
本装置に使用する電動油圧ポンプユニットは、各ポンプユニット間を連動ケーブルで接続することによって、全支点で同時スタート/同時停止します。

小さな構造で大きな力を発生することが出来るという油圧ジャッキの利点によって、制限のある作業ヤード内でもコンパクトな設備で水平移動が可能です。
騒音・振動がほとんど発生しません。
台車設備・すべり材を別途必要としません。
特殊油圧装置による低い摩擦係数によって、従来工法に比べ構造物に作用する水平力が低減されます。
軌条設備の設置に制限がある場合でも、本設の鉄骨、もしくは 標準規格のH型鋼を、軌条として使用可能です。
ウインチ等による外力駆動の推進に比べ、軌条上の一部区間で反力を発生しますので軌条全体に水平力が発生しません。
あらゆる調整機構があらかじめ付属しており、全ての作業が工程において調整が可能です。
連動システムによるスタート・ストップによって作業全体が省力化・省人化され、また 安全でスムーズな作業となります。

仕様・図面

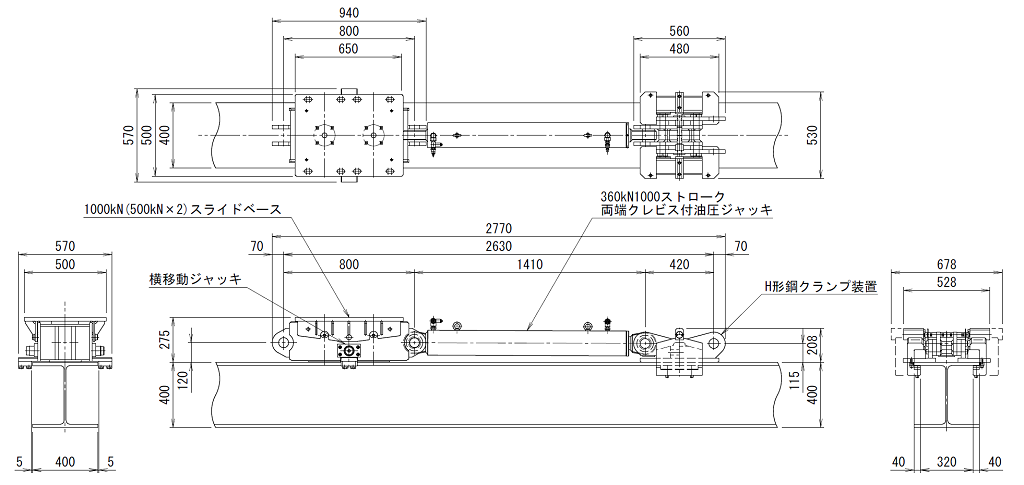

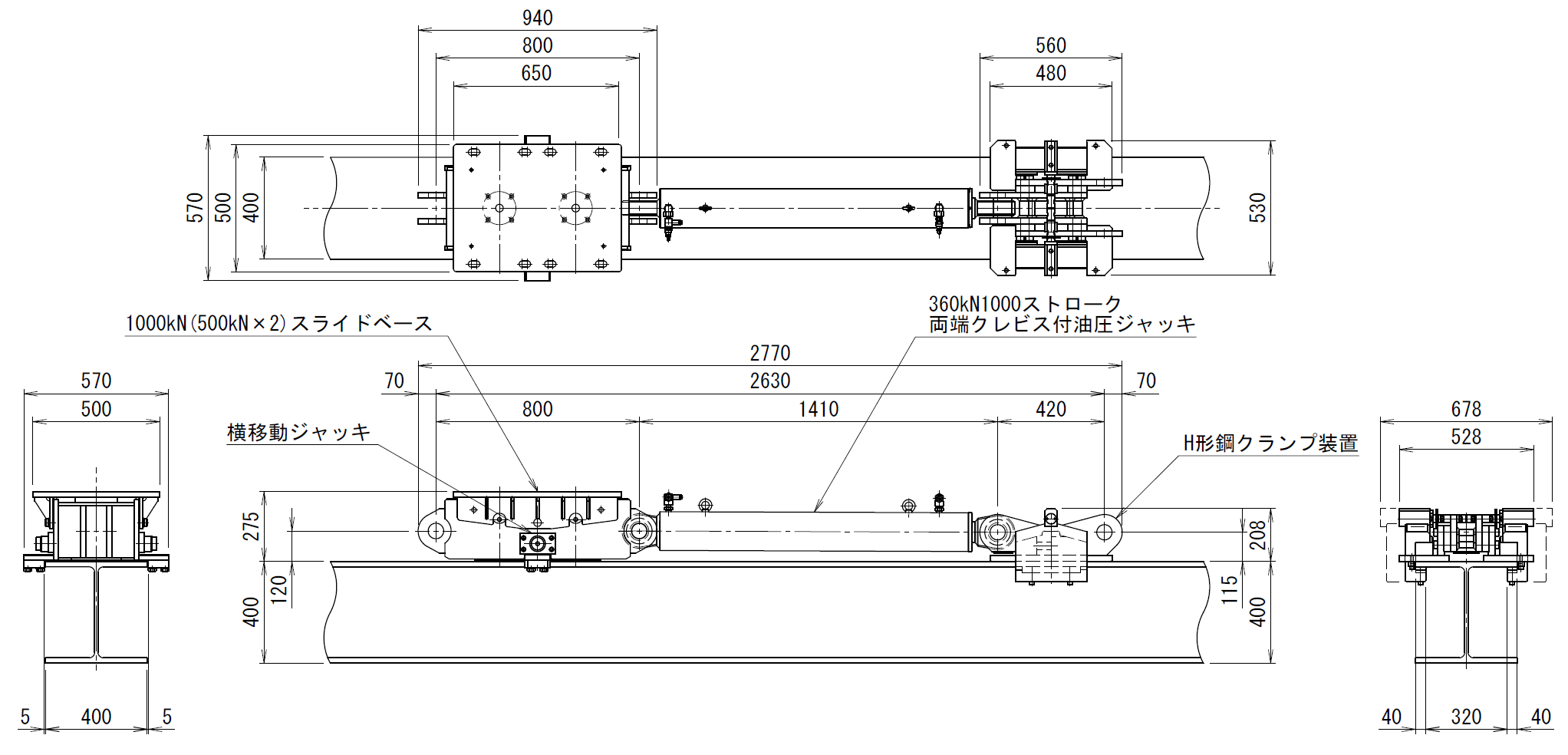

重量物移動装置(組合せ使用例) 1000kNスライドベース

1000kN(500kN×2)スライドベース仕様

最大の能力500×2=1000kN
ストローク75mm
横移動量左右50mm
横移動ジャッキ能力200kN
最低機械高275mm
ピン間距離800mm
ヘッド寸法600×500mm
重量約302kg
鉛直ジャッキ(1台当り)
能力500kN
受圧面積122.7cm2
最高使用圧力40.7MPa
所要油量0.92L
横移動ジャッキ(1台当り)
能力100kN
受圧面積16.7cm2
最高使用圧力59.9MPa
所要油量0.08L
ダウンロードPDF DXF DWG

360kN1000ストローク両端クレビス付油圧ジャッキ仕様

能力 押
360kN
200kN
ストローク1000mm
最低機械高1546mm
最低芯間距離1410mm
シリンダ外径152.4mm
ロッド径80mm
ピストン径120mm
受圧面積 押
113.1cm2
62.8cm2
最高使用圧力 押
31.8MPa
31.8MPa
所要油量 押
11.3L
6.3L
重量約141kg

H形鋼クランプ装置仕様

水平方向能力500kN
適応H形鋼400×400mm
総締付力1194kN
締付方法クサビ式
重量約170kg

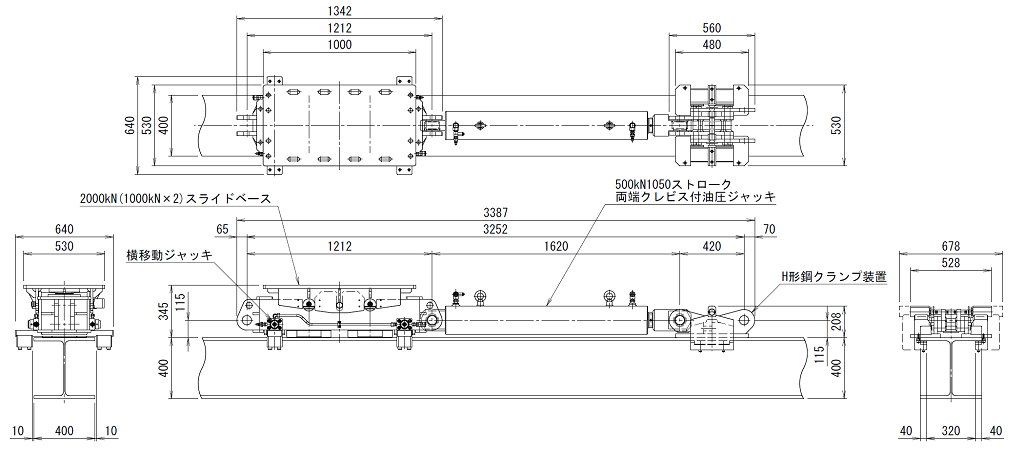

重量物移動装置(組合せ使用例) 2000kNスライドベース

2000kN(1000kN×2)スライドベース仕様

最大の能力1000×2=2000kN
ストローク75mm
横移動量左右50mm
横移動ジャッキ能力200kN
最低機械高345mm
ピン間距離1212mm
ヘッド寸法53010500mm
重量約575kg
鉛直ジャッキ(1台当り)
能力1000kN
受圧面積201.1cm2
最高使用圧力49.7MPa
所要油量1.51L
横移動ジャッキ(1台当り)
能力100kN
受圧面積16.7cm2
最高使用圧力59.9MPa
所要油量0.08L
ダウンロードPDF DXF DWG

500kN1050ストローク両端クレビス付油圧ジャッキ仕様

能力 押
500kN
500kN
ストローク1050mm
最低機械高1770mm
最低芯間距離1620mm
シリンダ外径185mm
ロッド径100mm
ピストン径150mm
受圧面積 押
167.7cm2
98.2cm2
最高使用圧力 押
28.3MPa
50.9MPa
所要油量 押
18.6L
10.3L
重量約k240g

H形鋼クランプ装置仕様

水平方向能力500kN
適応H形鋼400×400mm
総締付力1194kN
締付方法クサビ式
重量約175kg

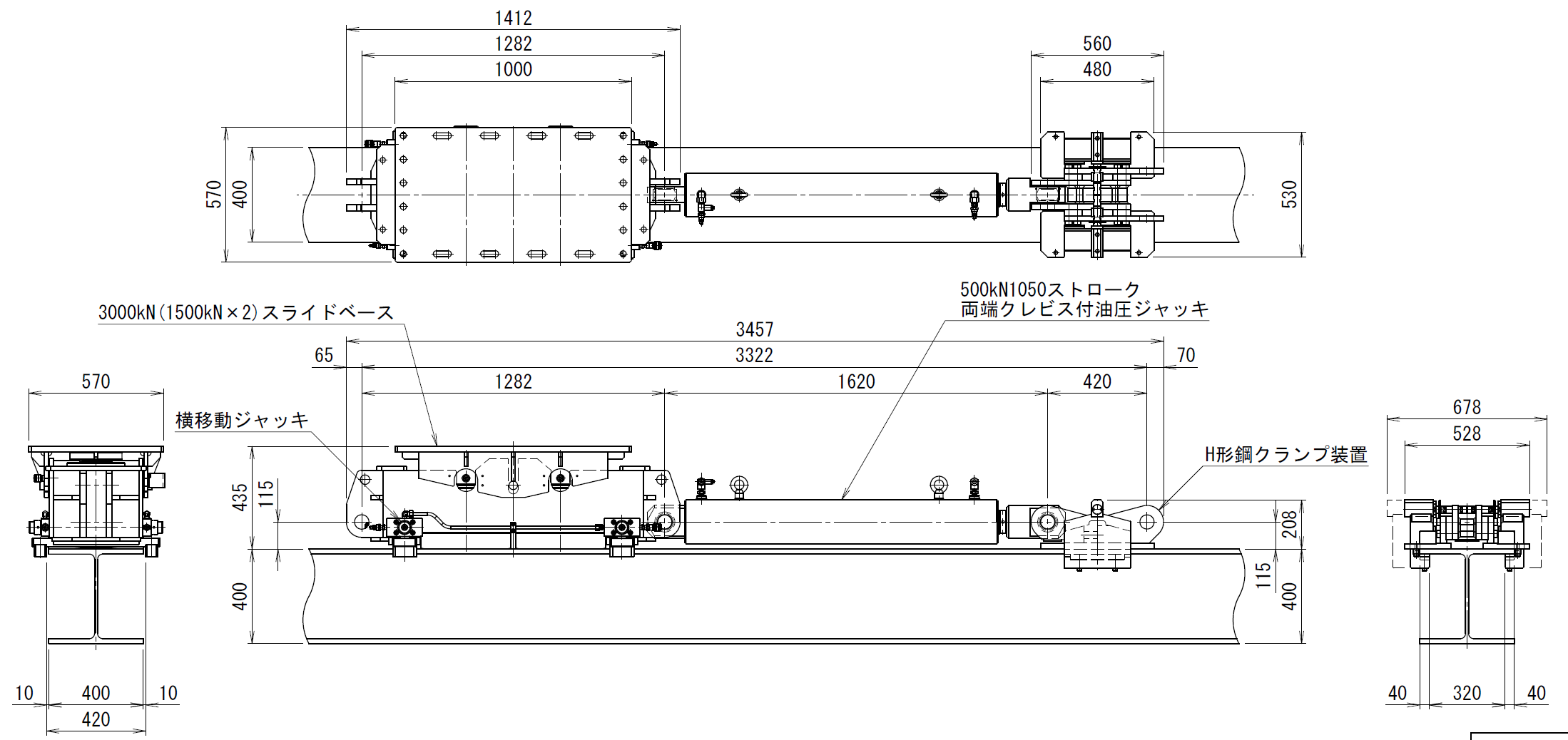

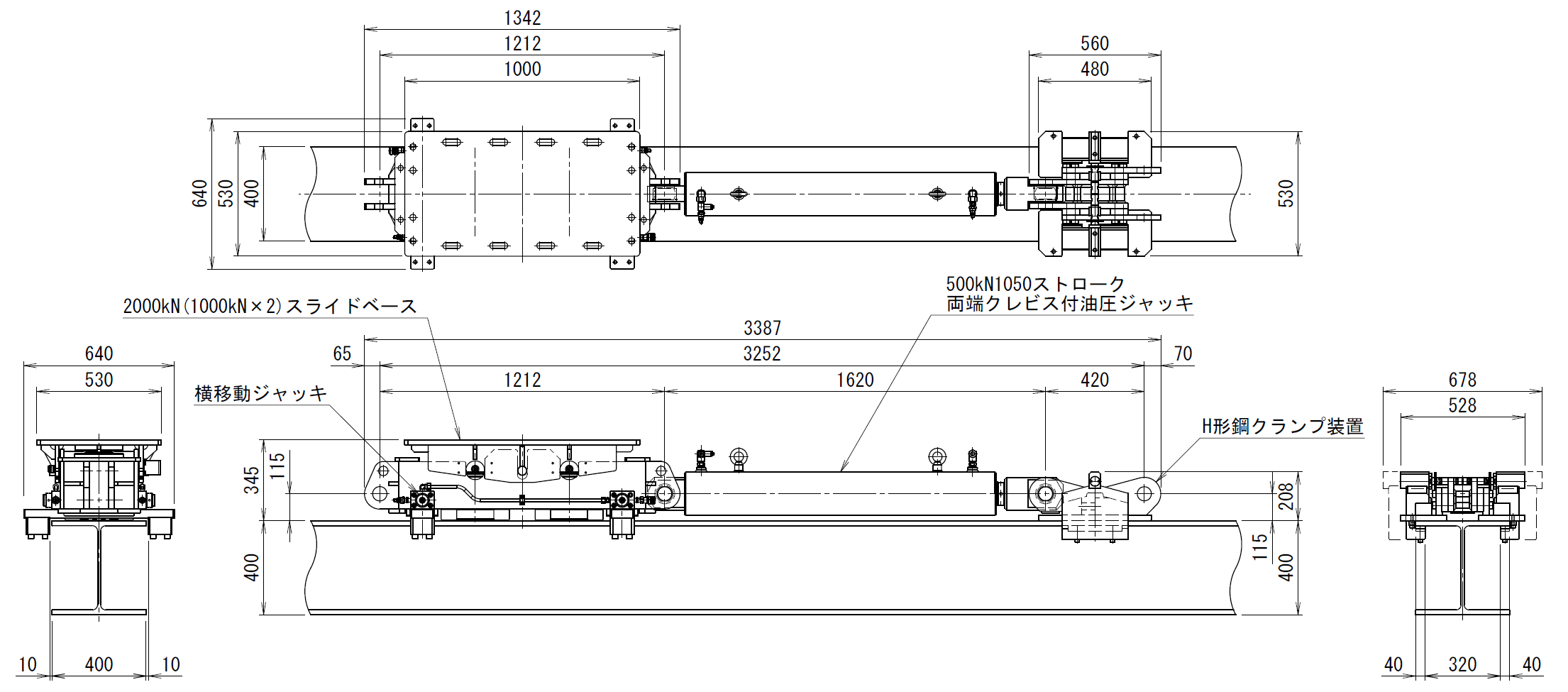

重量物移動装置(組合せ使用例) 3000kNスライドベース

3000kN(1500kN×2)スライドベース仕様

最大の能力1500×2=3000kN
ストローク100mm
横移動量左右50mm
横移動ジャッキ能力300kN
最低機械高435mm
ピン間距離1282mm
ヘッド寸法570×1000mm
重量約800kg
鉛直ジャッキ(1台当り)
能力1500kN
受圧面積268.8cm2
最高使用圧力55.8MPa
所要油量2.69L
横移動ジャッキ(1台当り)
能力150kN
受圧面積26.1cm2
最高使用圧力57.5MPa
所要油量0.13L
ダウンロードPDF DXF DWG

500kN1050ストローク両端クレビス付油圧ジャッキ仕様

能力 押
500kN
500kN
ストローク1050mm
最低機械高1770mm
最低芯間距離1620mm
シリンダ外径185mm
ロッド径100mm
ピストン径150mm
受圧面積 押
167.7cm2
98.2cm2
最高使用圧力 押
28.3MPa
50.9MPa
所要油量 押
18.6L
10.3L
重量約k240g

H形鋼クランプ装置仕様

水平方向能力500kN
適応H形鋼400×400mm
総締付力1194kN
締付方法クサビ式
重量約175kg

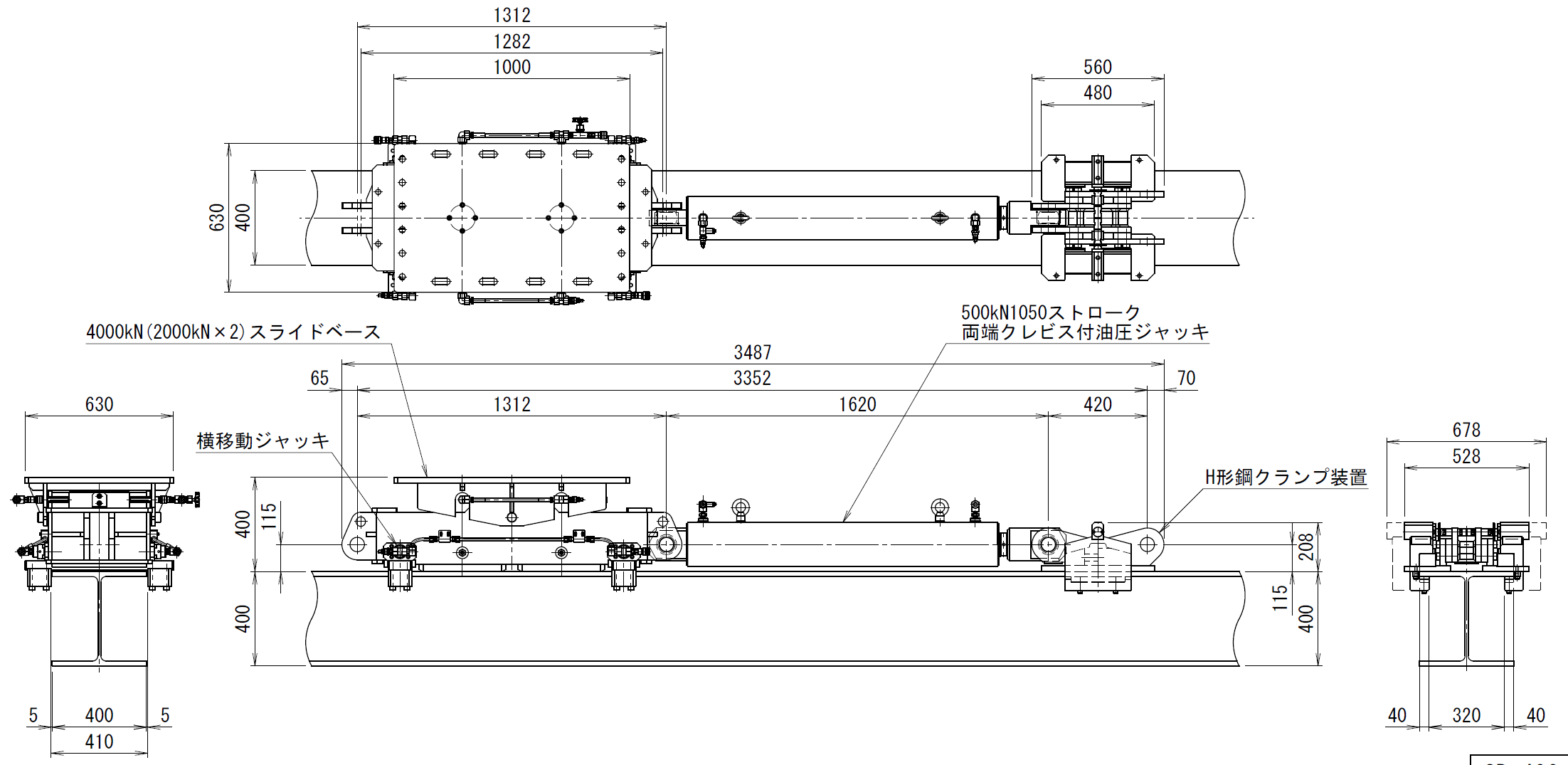

重量物移動装置(組合せ使用例) 4000kNスライドベース

4000kN(2000kN×2)スライドベース仕様

最大の能力2000×2=4000kN
ストローク100mm
横移動量左右50mm
横移動ジャッキ能力200kN
最低機械高400mm
ピン間距離1312mm
ヘッド寸法630×1000mm
重量約849kg
鉛直ジャッキ(1台当り)
能力2000kN
受圧面積314.2cm2
最高使用圧力63.7MPa
所要油量3.1L
横移動ジャッキ(1台当り)
能力100kN
受圧面積16.7cm2
最高使用圧力60.0MPa
所要油量0.17L
ダウンロードPDF DXF DWG

500kN1050ストローク両端クレビス付油圧ジャッキ仕様

能力 押
500kN
500kN
ストローク1050mm
最低機械高1770mm
最低芯間距離1620mm
シリンダ外径185mm
ロッド径100mm
ピストン径150mm
受圧面積 押
167.7cm2
98.2cm2
最高使用圧力 押
28.3MPa
50.9MPa
所要油量 押
18.6L
10.3L
重量約k240g

H形鋼クランプ装置仕様

水平方向能力500kN
適応H形鋼400×400mm
総締付力1194kN
締付方法クサビ式
重量約175kg

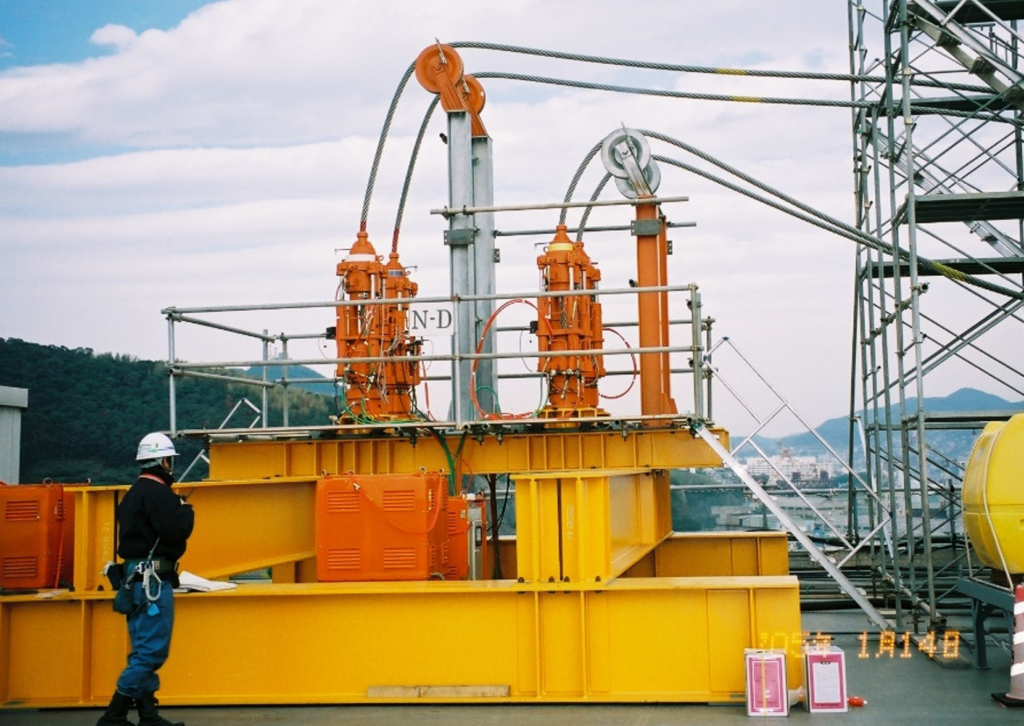

使用例

2セット使用し、1セットあたり4台のワイヤークランプを使用します。
隣接する2つのワイヤークランプは同圧ですが、四隅の4組のワイヤークランプは異荷重で管理できます。
連動操作可能(全点同時に吊上げ・吊下げができます。)
最大吊上げ・吊下げ荷重 73ton×8台=584ton
異荷重複数モード
使用発電機:90kVA×2台
タイムサイクル 吊上げ:106秒 吊下げ:129秒
