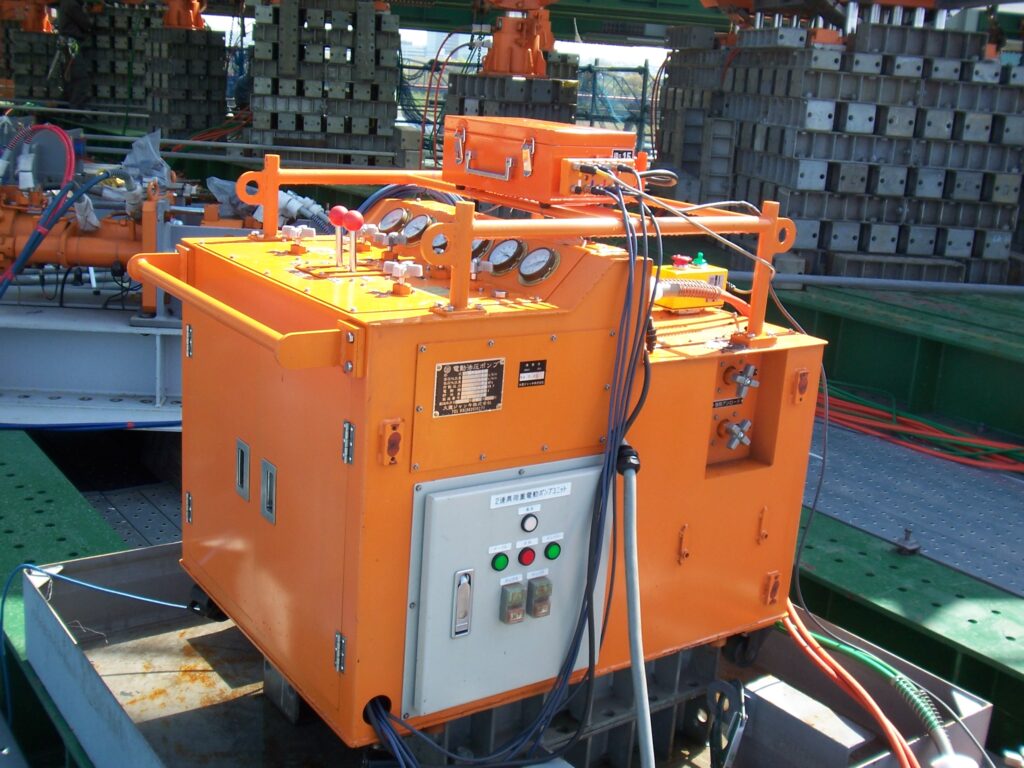

制御ポンプユニット

特徴
仕様・図面

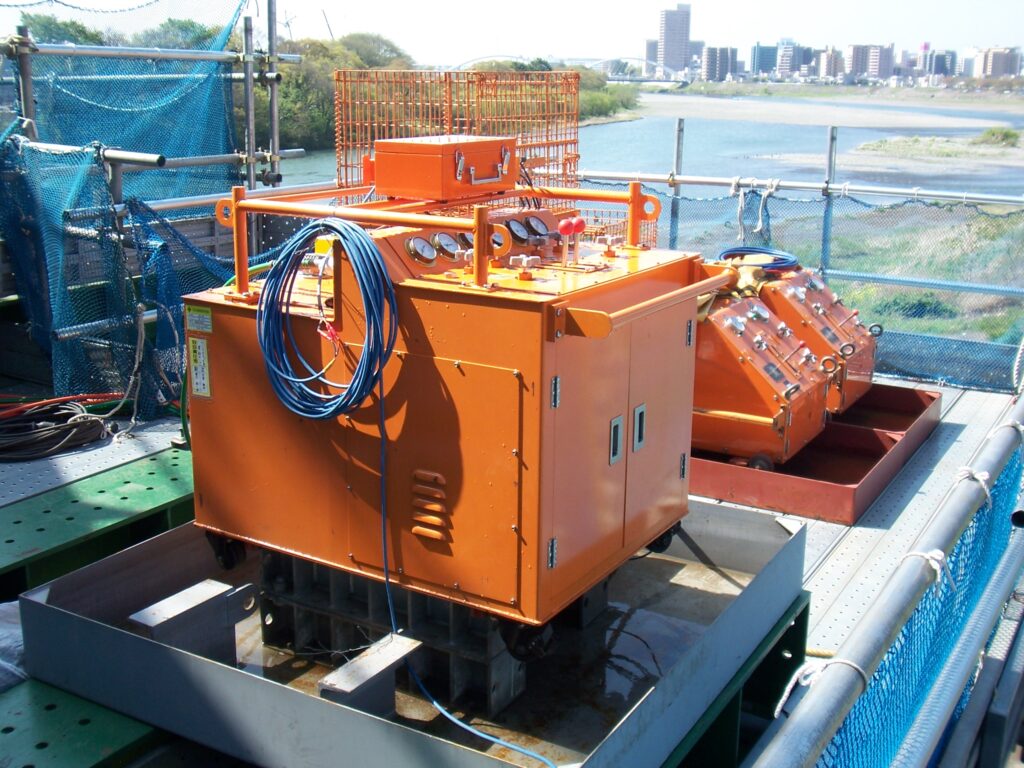

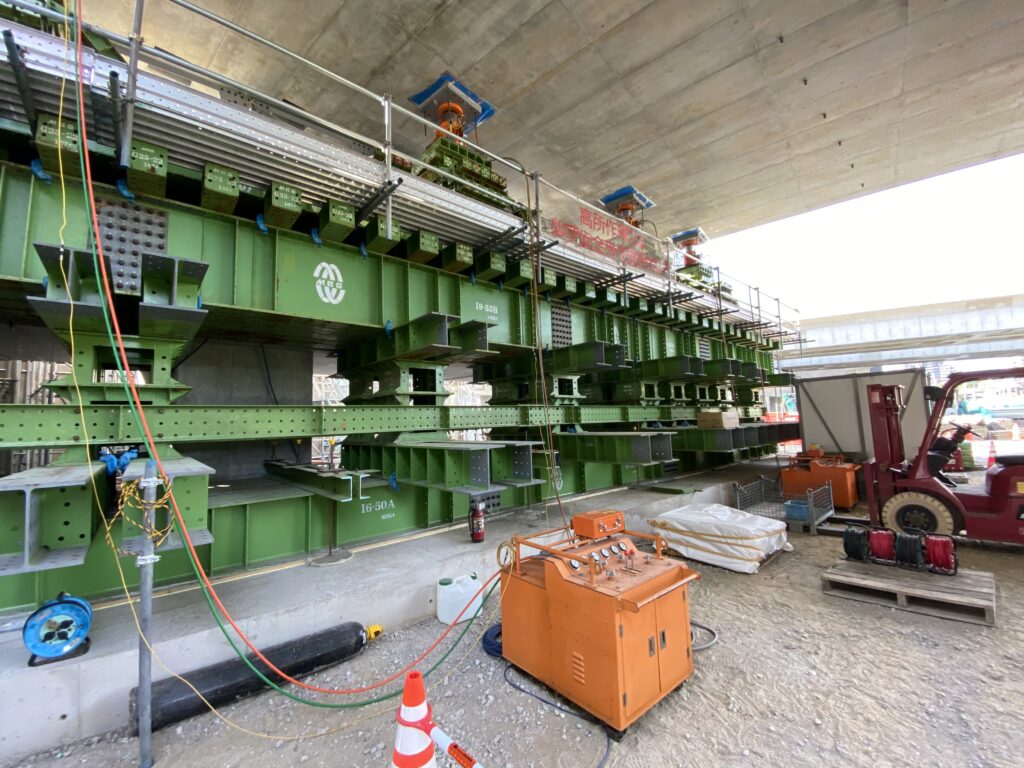

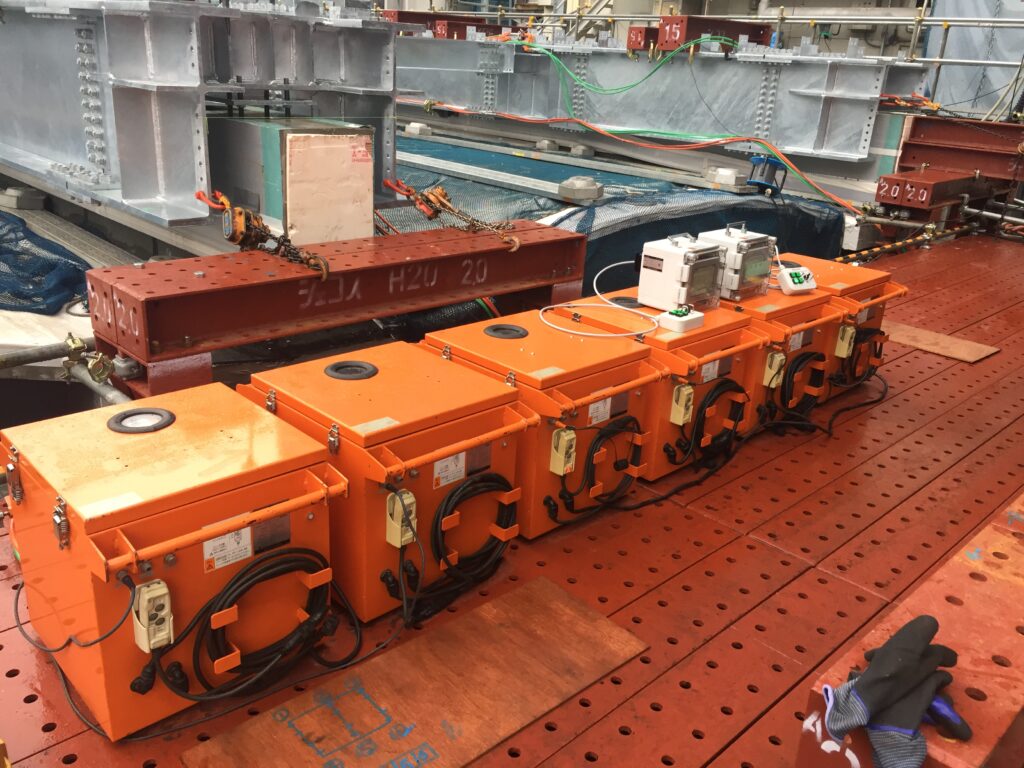

使用例

ジャッキシステムと組み合わせることで、
同時操作や、センサからのフィードバック操作が可能です。

制御ポンプユニニットは、レバー・バルブによる手動操作の他、ジャッキシステムからの制御信号で操作をすることができます。

制御ユニットの動作

ジャッキ管理システム・デジカジアドバンスや、デジカジプラスから遠隔操作をすることが可能です。ジャッキシステムを使用することで、複数台の同時動作を行うことができます。

デジカジプラスへの接続

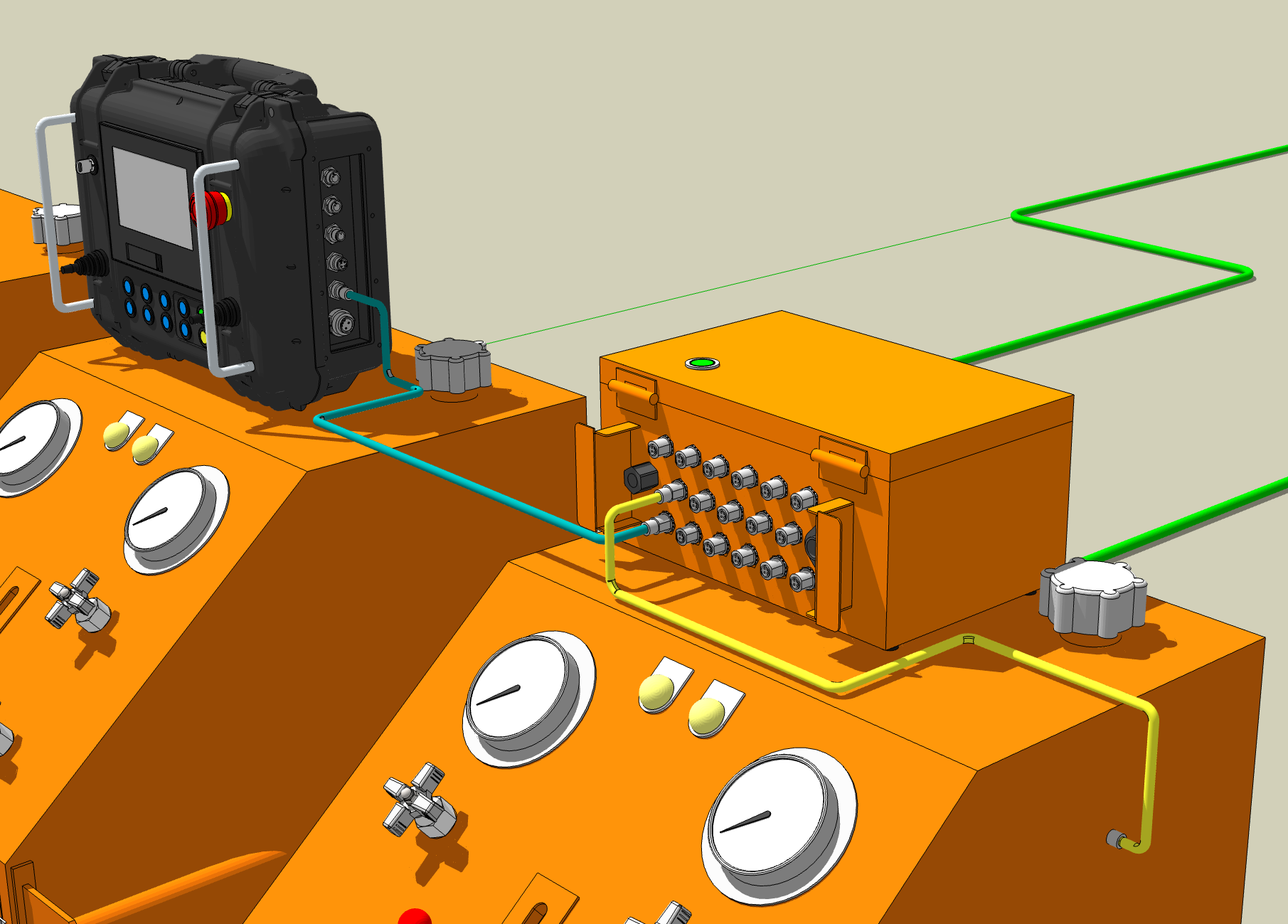

ジャッキ管理システム・デジカジアドバンスを使用する場合は、ローカルユニットから、M12センサケーブルにてユニットを接続します。

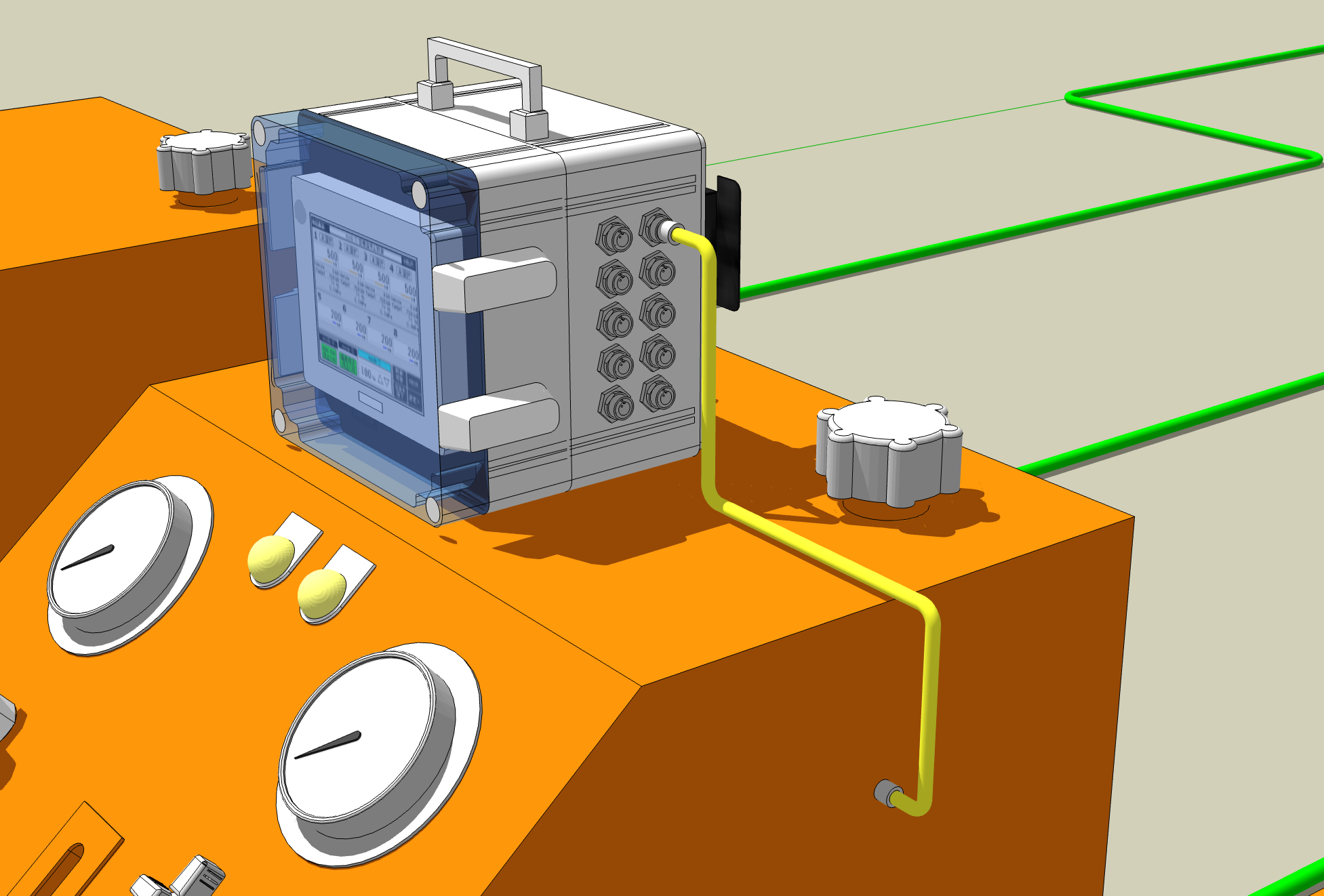

デジカジプラスを使用する場合は、直接M12センサケーブルを使いユニットと接続します。

デジカジアドバンスへの接続

ジャッキ管理システム・デジカジアドバンスを使用する場合は、ローカルユニットから、M12センサケーブルにてユニットを接続します。
デジカジプラスを使用する場合は、直接M12センサケーブルを使いユニットと接続します。

1.5kW 電動油圧ポンプユニット

仕様

使用ポンプERL-4
電動機1.5kW-4P 200V
周波数50(60)Hz
回転数1450(1740)rpm
最高使用圧力高圧：70MPa
低圧：7MPa
吐出量高圧：1.1L/min
低圧：4.0L/min
貯油量75L
重量約207kg

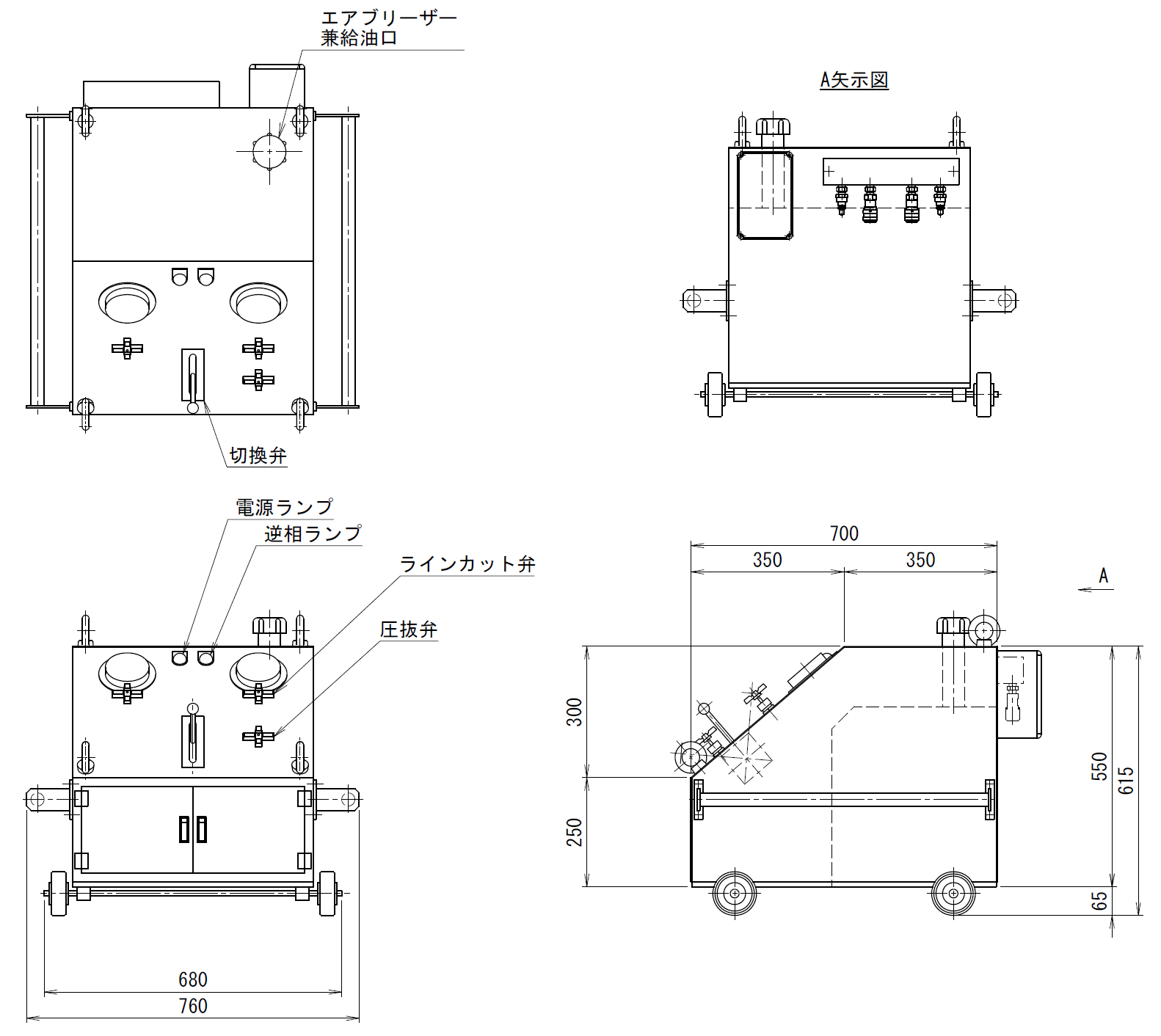

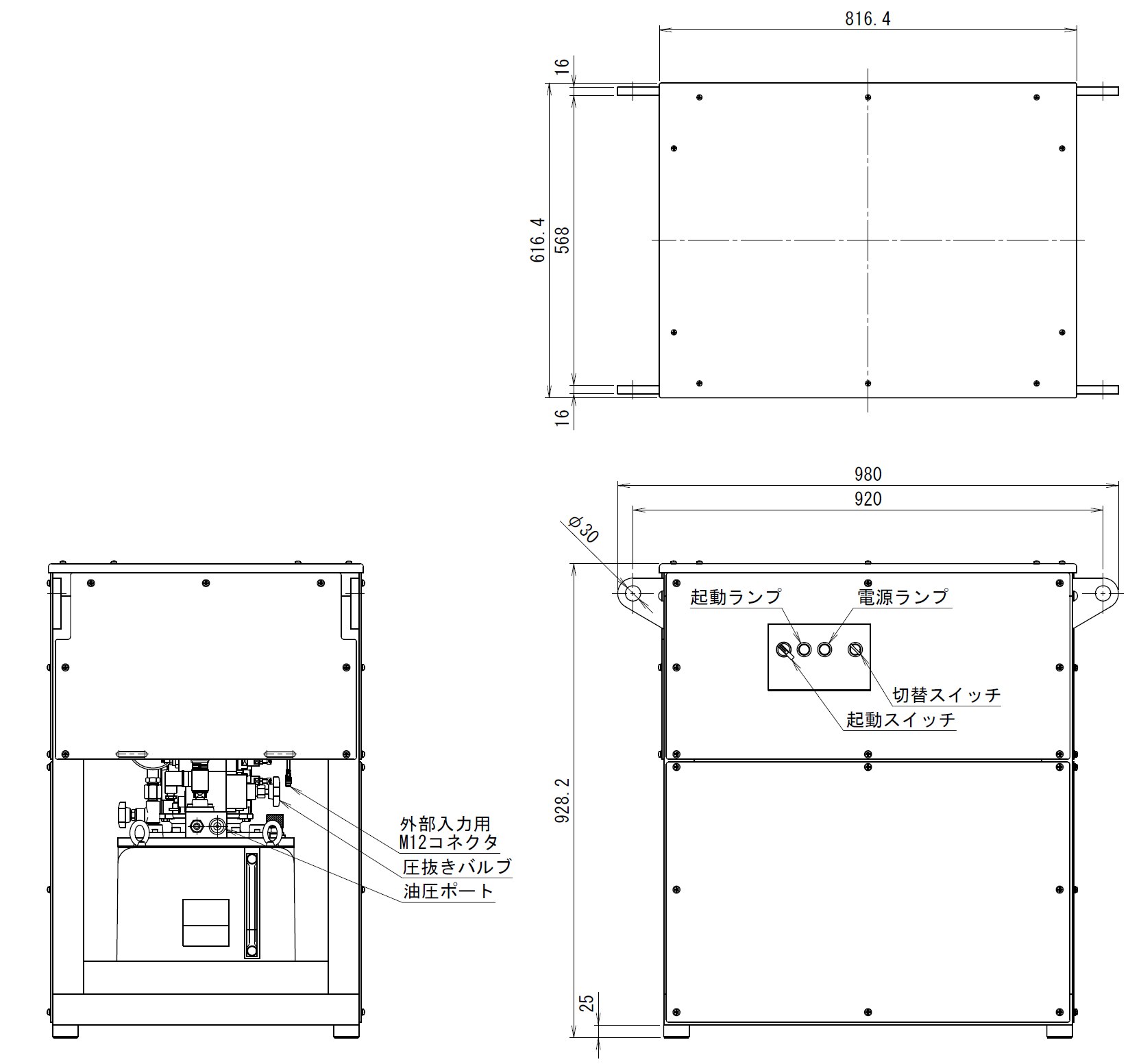

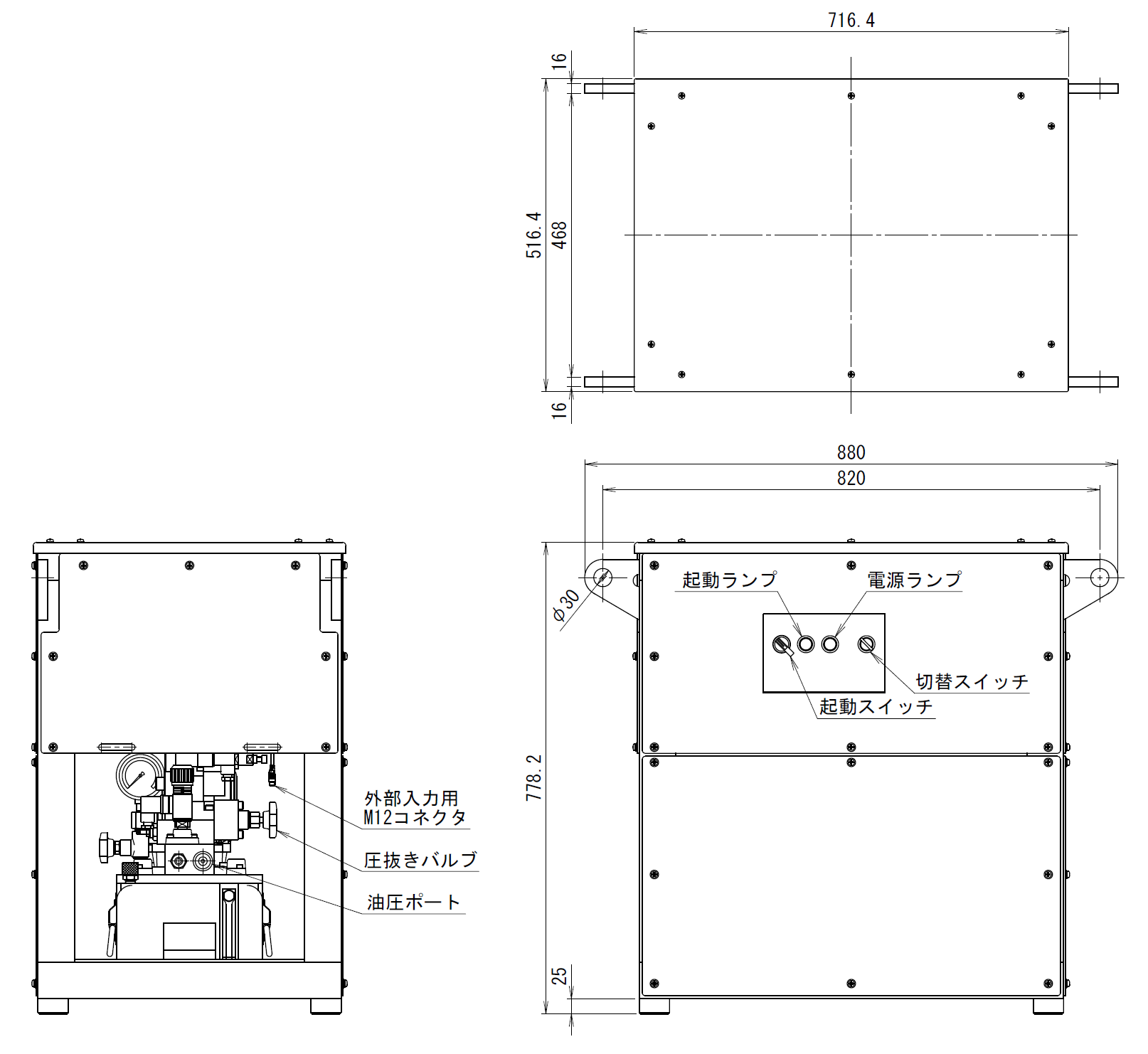

ダウンロードPDF　DXF　DWG

1.5kW 電動油圧ポンプユニット　カウンターバランス弁内蔵型

仕様

使用ポンプERL-4
電動機1.5kW-4P 200V
周波数50(60)Hz
回転数1450(1740)rpm
最高使用圧力高圧：70MPa
低圧：7MPa
吐出量高圧：1.1L/min
低圧：4.0L/min
貯油量75L
重量約230kg

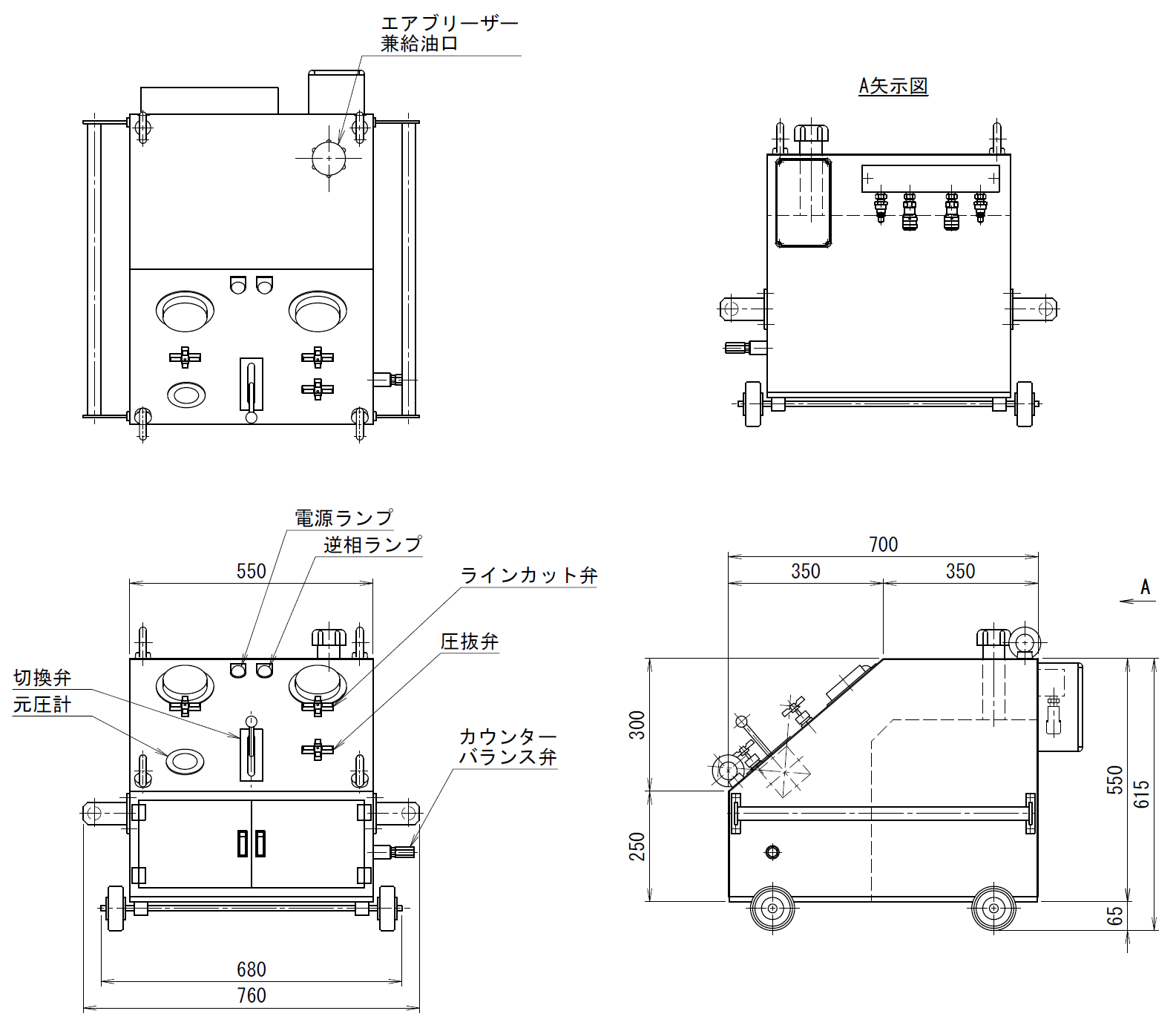

ダウンロードPDF　DXF　DWG

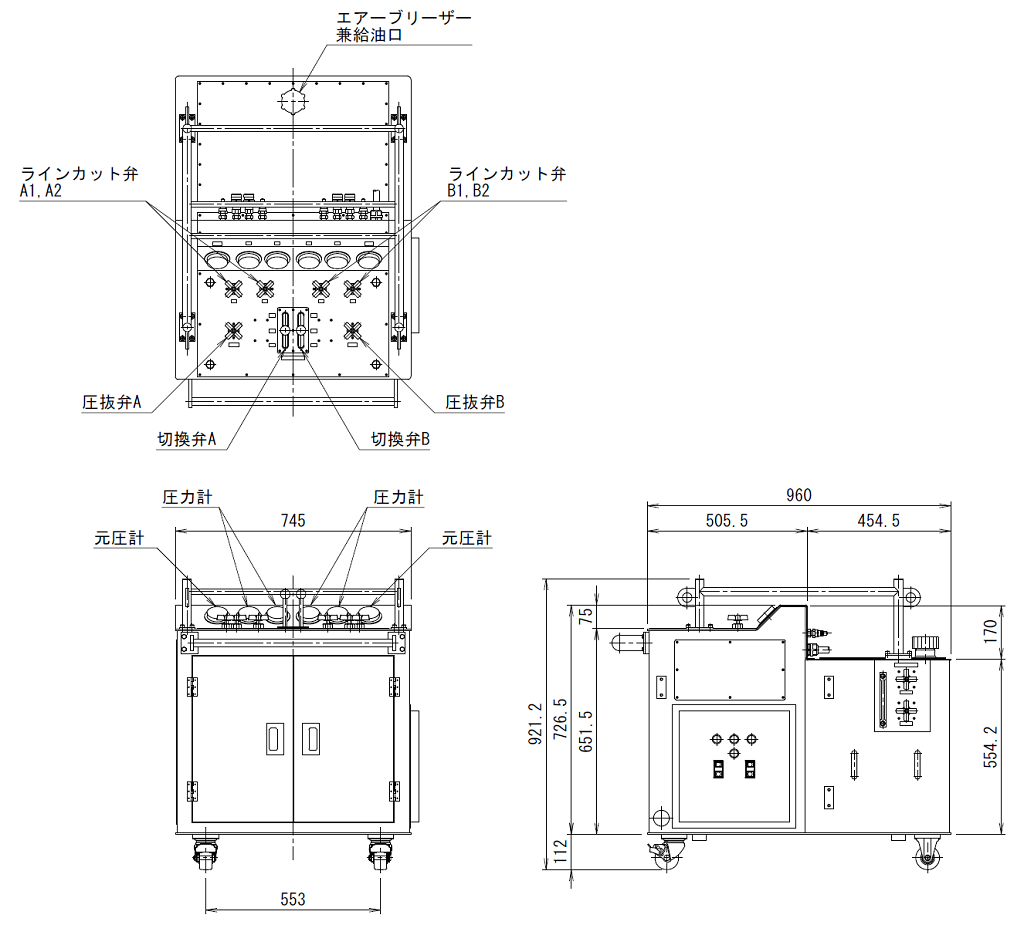

3.7kW 2連異荷重電動油圧ポンプユニット　(制御用)

仕様

使用ポンプERL-6G
電動機3.7kW-4P 200V
周波数50(60)Hz
回転数1450(1740)rpm
最高使用圧力高圧：70MPa
低圧：14MPa
吐出量高圧：3.2L/min
低圧：10L/min
貯油量100L
重量約500kg

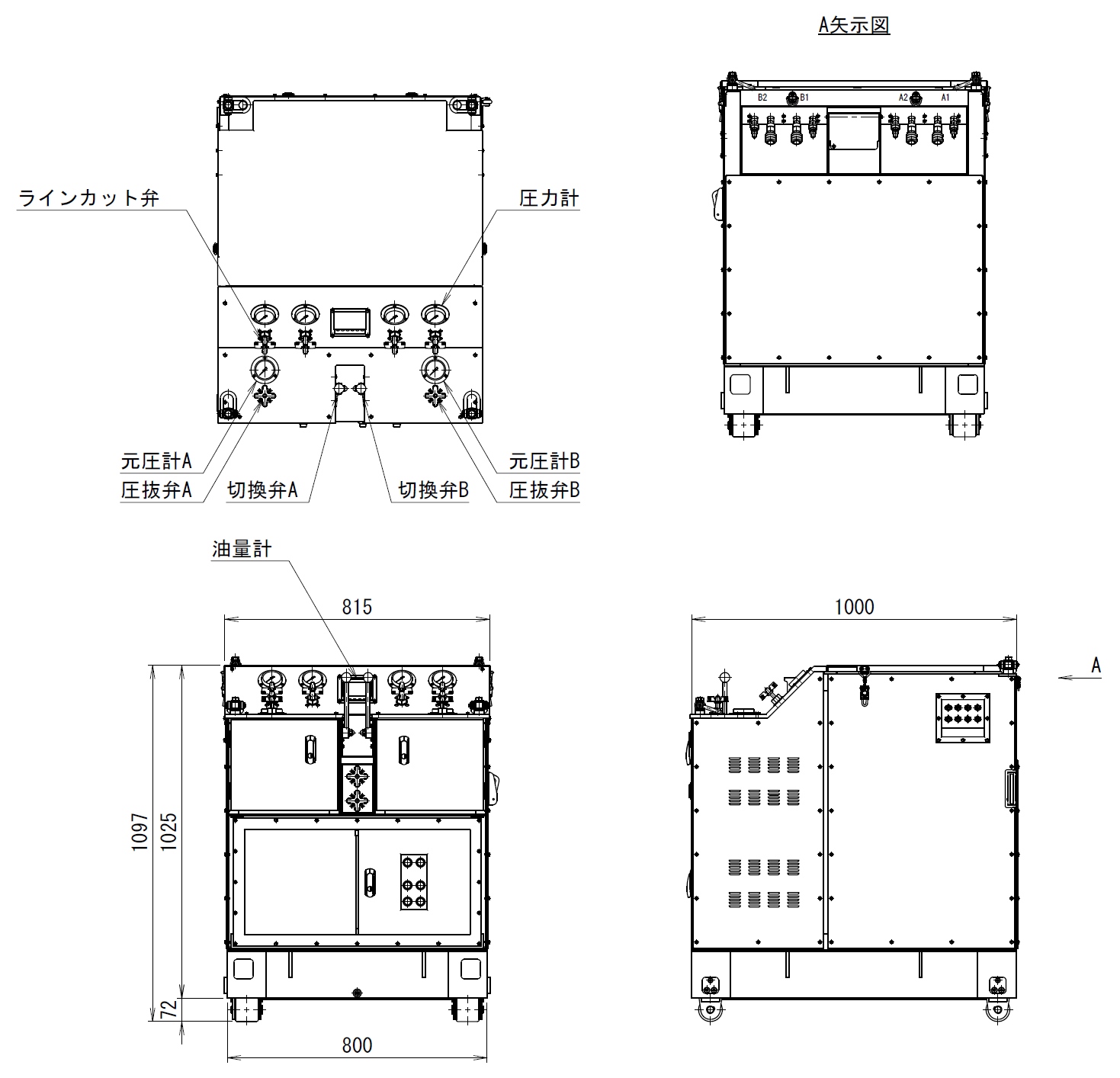

ダウンロードPDF　DXF　DWG

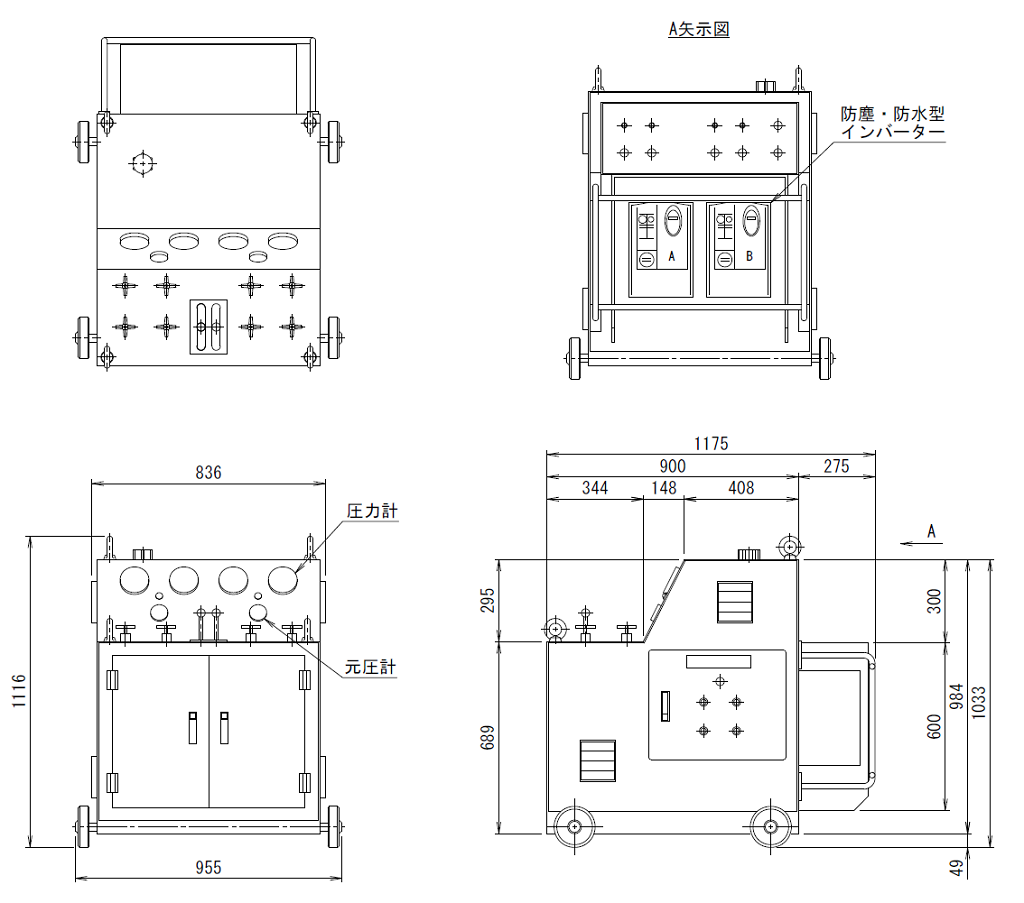

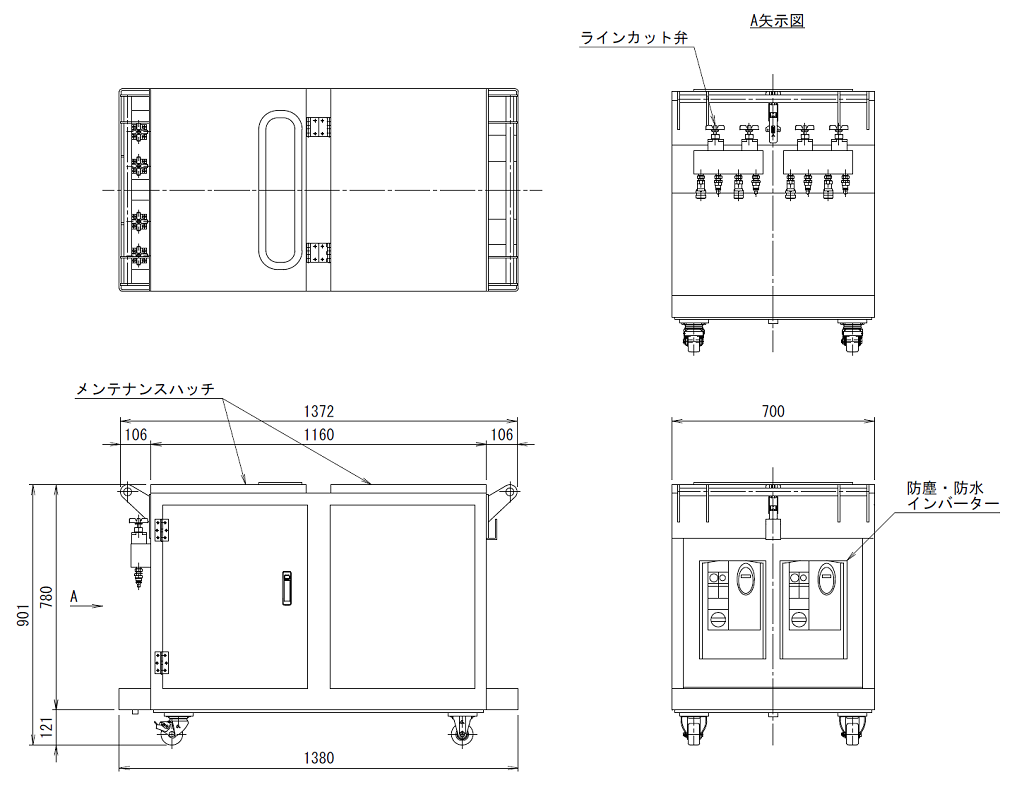

3.7kW 2連異荷重電動油圧ポンプユニット　(インバータ付・遠隔操作対応型)

仕様

使用ポンプERL-6G
電動機3.7kW-4P 200V
周波数20～60Hz
回転数580～1740rpm
最高使用圧力高圧：70MPa
低圧：14MPa
吐出量高圧：3.2L/min
低圧：10L/min
貯油量75L
重量約700kg

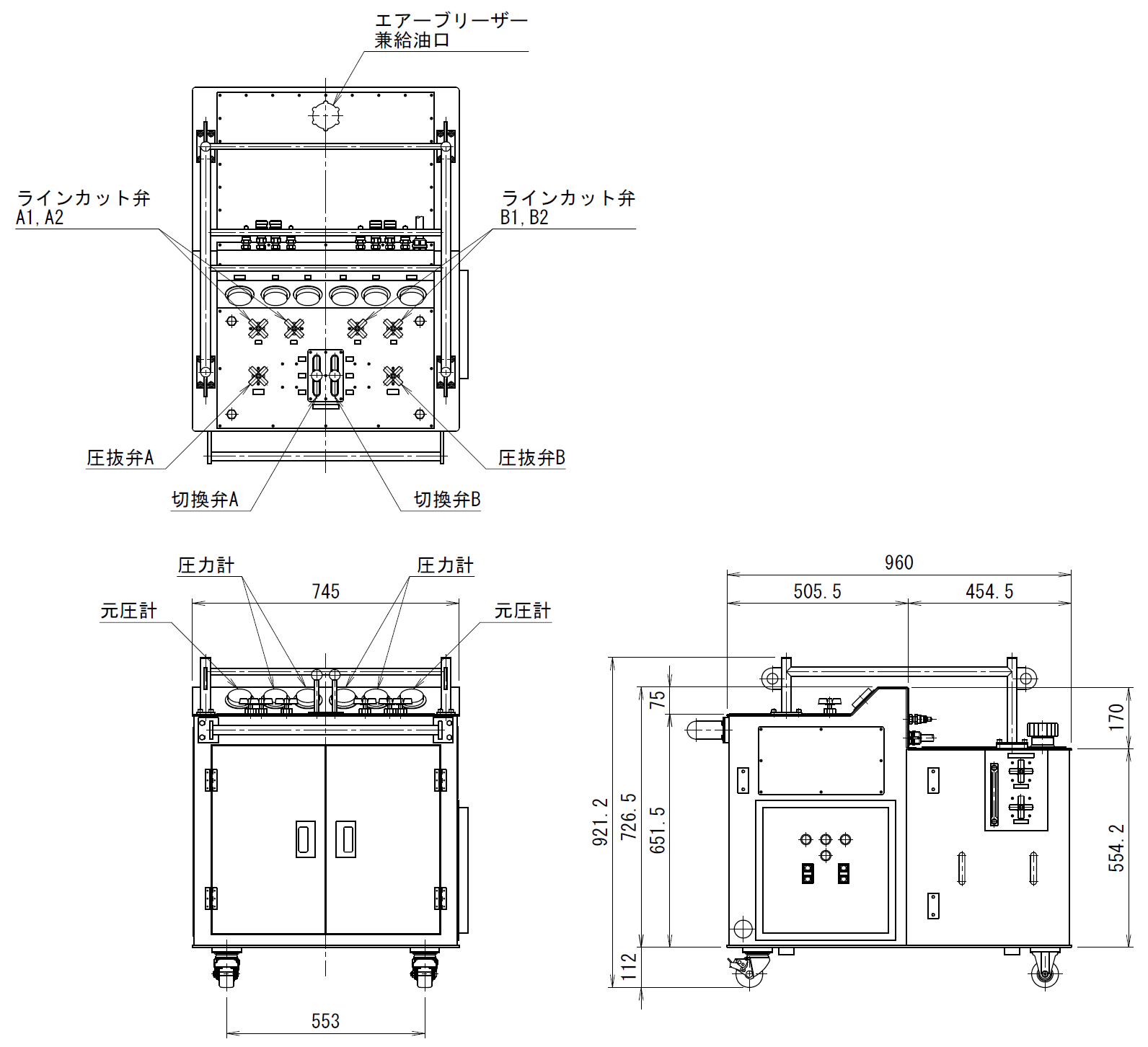

ダウンロードPDF　DXF　DWG

3.7kW 2連異荷重電動油圧ポンプユニット　(インバータ付・遠隔操作対応型)

仕様

使用ポンプERL-6G
電動機3.7kW-4P 200V
周波数20～60Hz
回転数580～1740rpm
最高使用圧力高圧：70MPa
低圧：14MPa
吐出量高圧：3.2L/min
低圧：10L/min
貯油量110L
重量約620kg

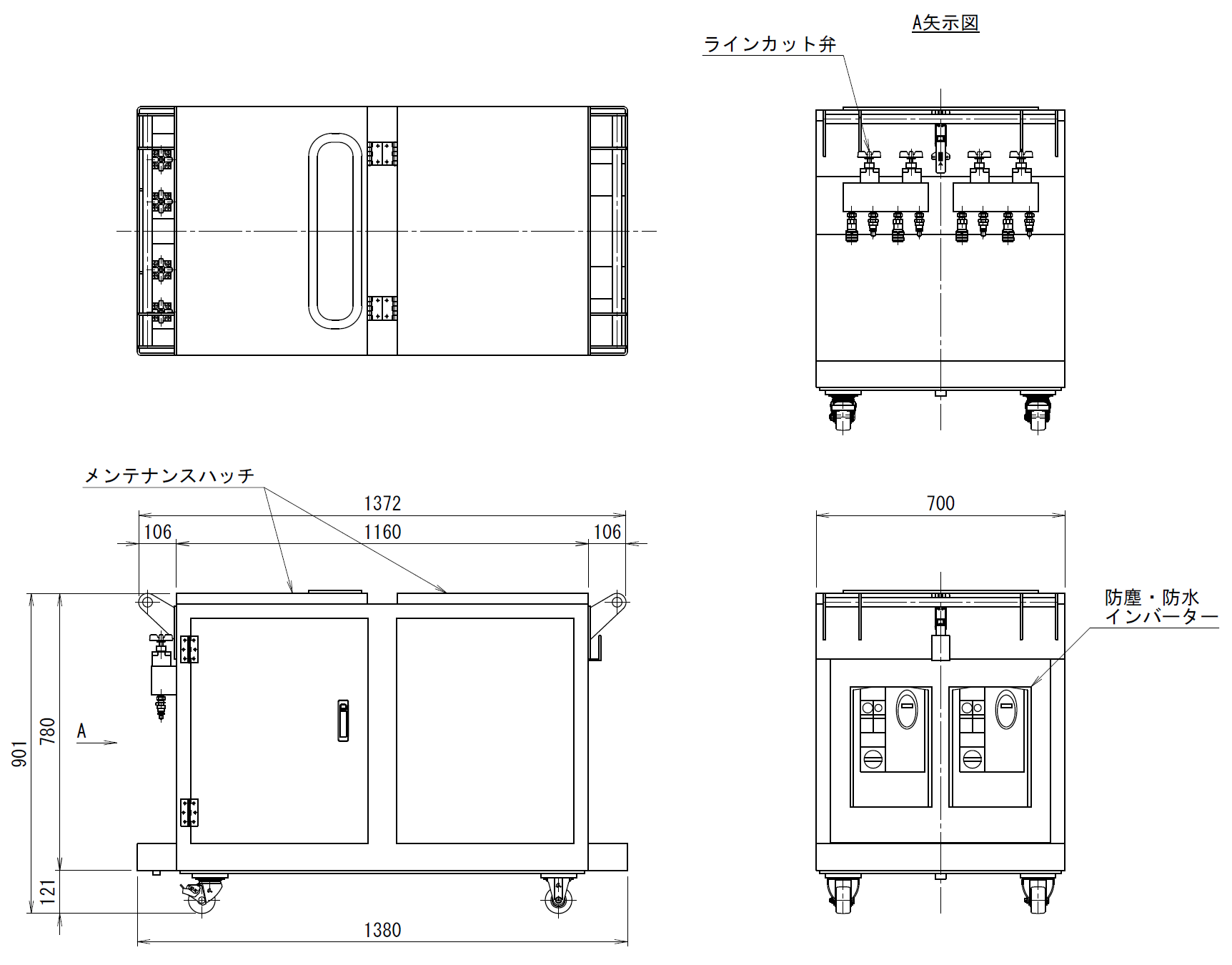

ダウンロードPDF　DXF　DWG

Si3

仕様

使用ポンプERL-6G
電動機3.7kW-4P 200V
周波数20～60Hz
回転数580～1740rpm
最高使用圧力高圧：70MPa
低圧：14MPa
吐出量高圧：3.2L/min
低圧：10L/min
貯油量110L
重量約620kg
ダウンロードPDF　DXF　DWG
