試験用油圧ジャッキ
仕様・図面
50kN
100kN
200kN
300kN
| 画像 | ストローク | 最低機械高 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|

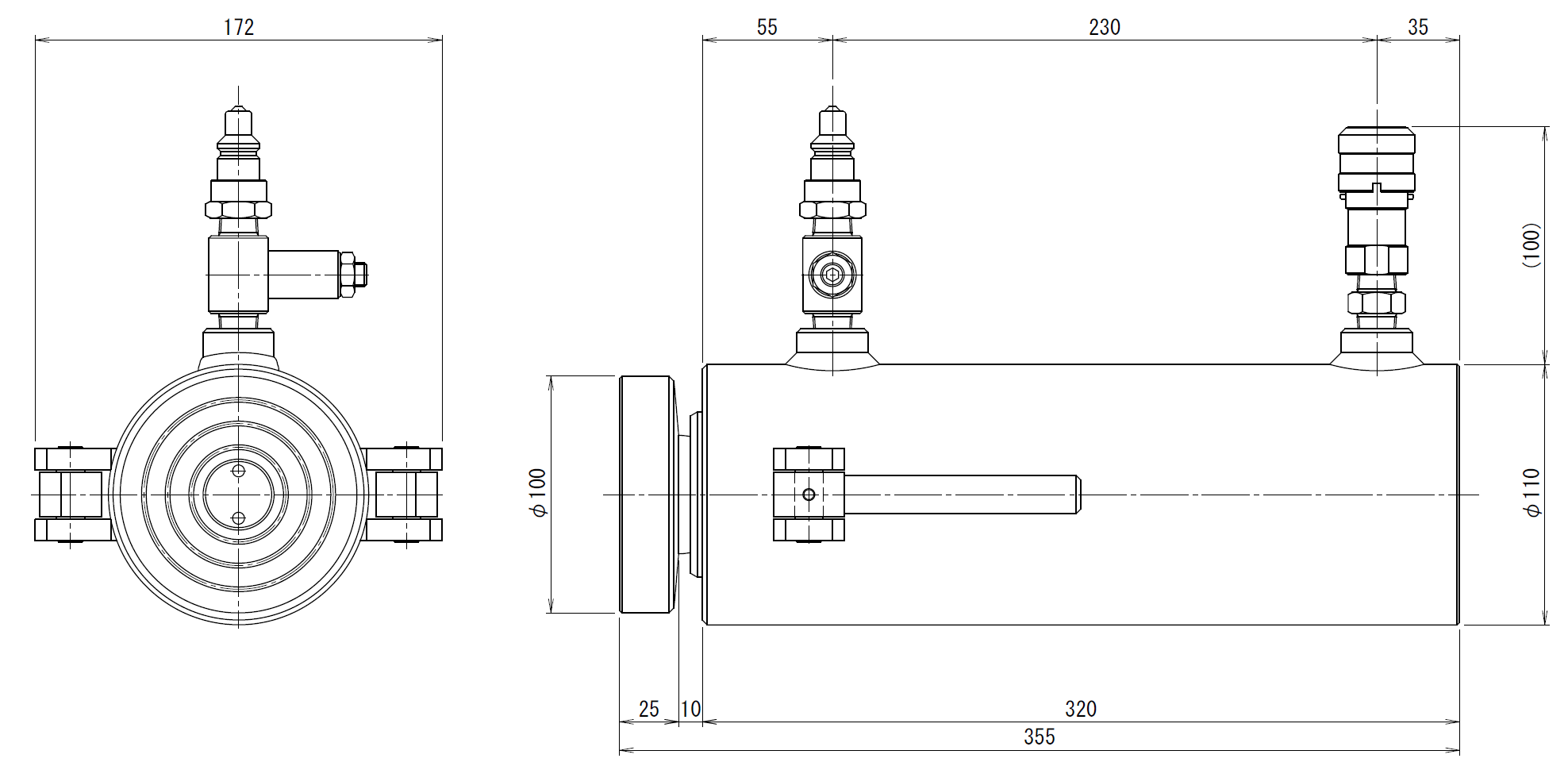

 | 200mm | 355mm | 56.75cm2 | 52.9MPa | 1.1L | 25kg | PDF 換算表 DXF DWG |

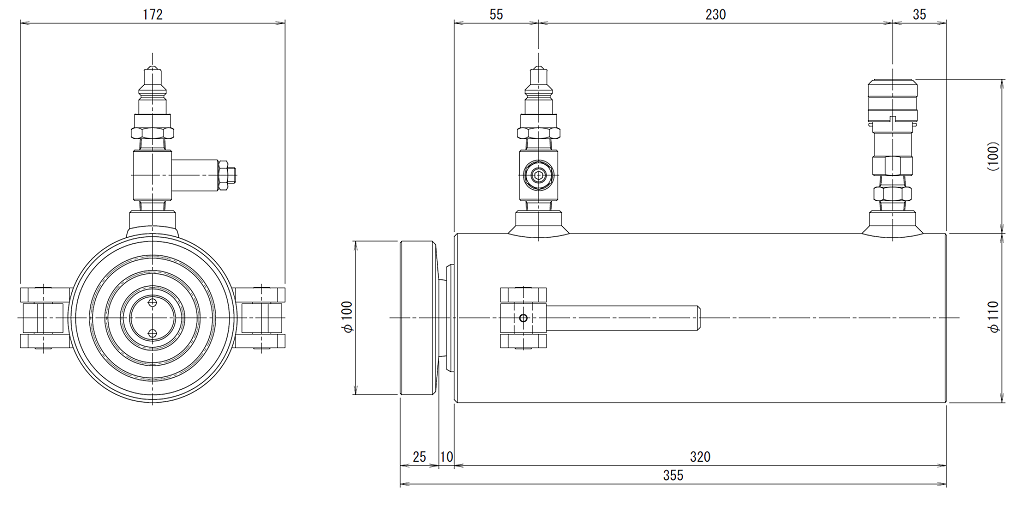

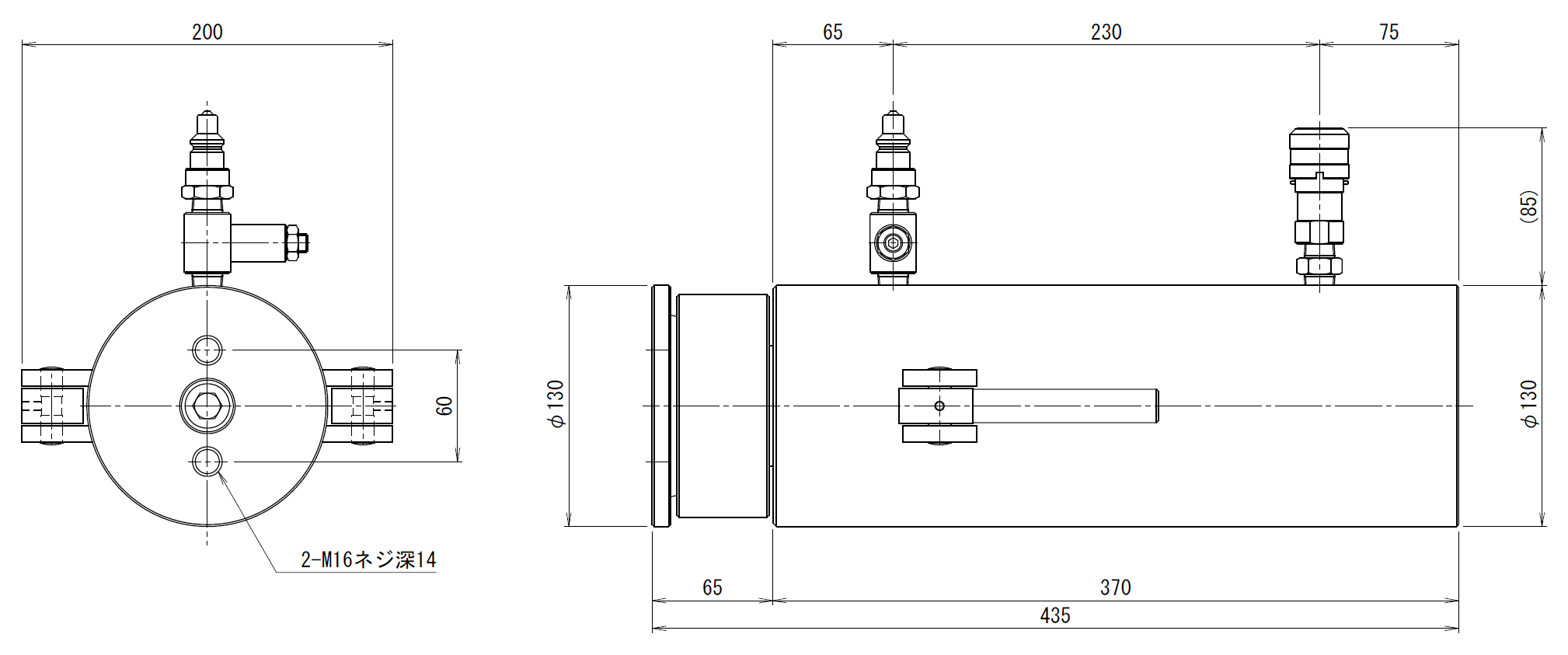

 | 200mm | 435mm | 50.27cm2 | 59.7MPa | 1.0L | 42kg | PDF 換算表 DXF DWG |
500kN
| 画像 | ストローク | 最低機械高 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|

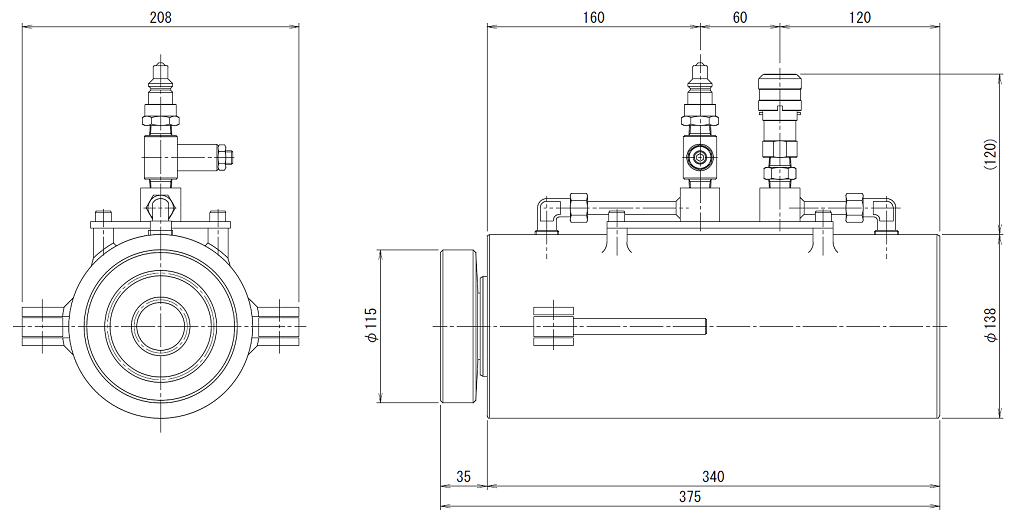

 | 200mm | 375mm | 78.5cm2 | 63.7MPa | 1.6L | 39kg | PDF 換算表 DXF DWG |
 | 200mm | 375mm | 86.59cm2 | 57.7MPa | 1.7L | 38kg | PDF 換算表 DXF DWG |

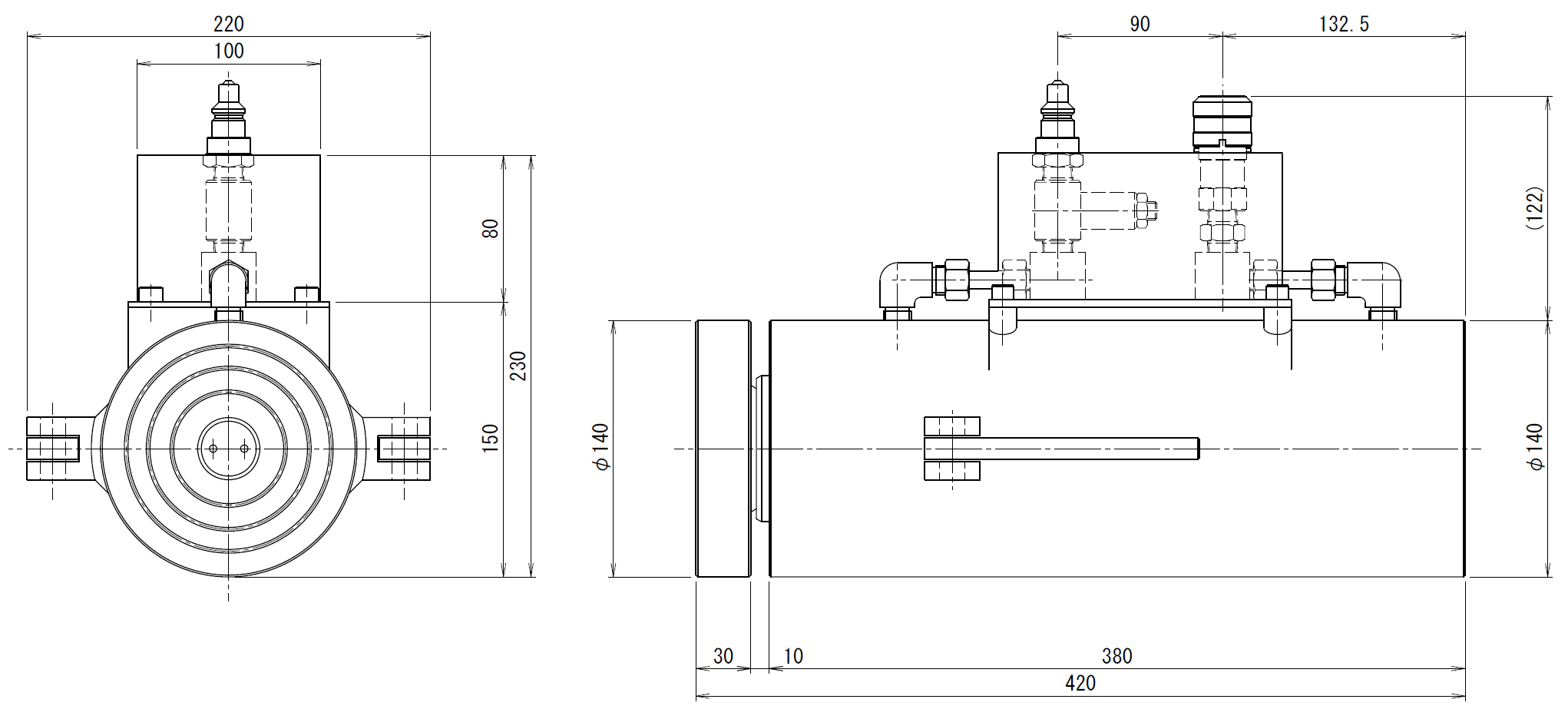

 | 200mm | 420mm | 78.5cm2 | 63.7MPa | 1.6L | 46kg | PDF 換算表 DXF DWG |
