ジャッキに知識を与える、
3つのシステム。
大規模現場から、1点の荷重計測まで、すべてのジャッキに荷重計測をはじめとした、管理機能を導入することが可能です。様々な現場に対応できる３つのシステムは、あなたの創造性をジャッキに与えます。

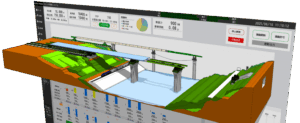

ジャッキ管理システム
Jack Management System
現場の仕様に合わせて、
専用のシステムを構築します。
管理ソフトは、
自社製作なので柔軟な対応が可能です。

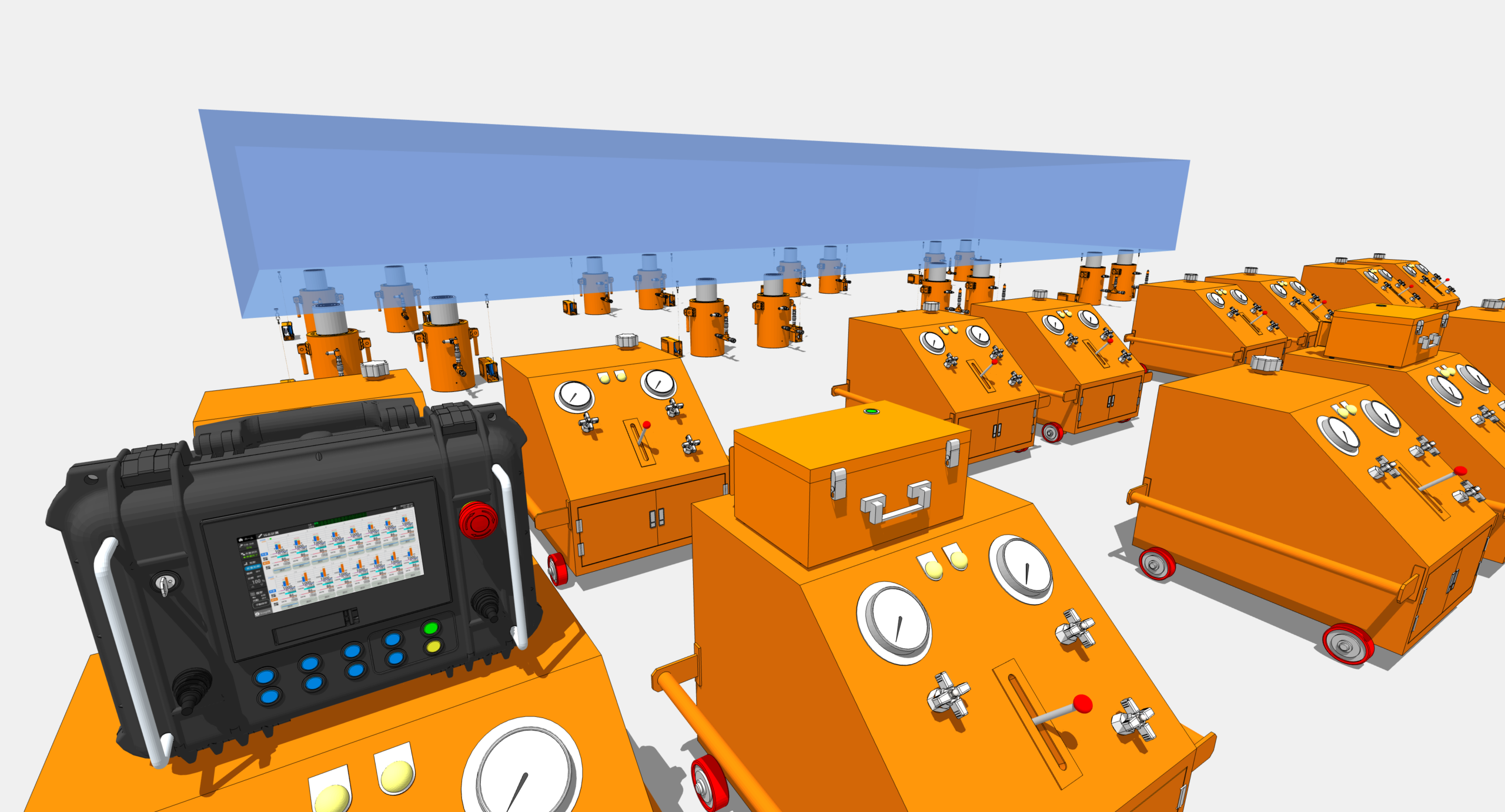

デジカジアドバンス
Digikagi Advance
多彩な現場を想定した、
汎用ソフトを事前に作成しました。
ソフトの開発がないため、
コストの削減ができ、
急遽な現場にも柔軟に対応できます。

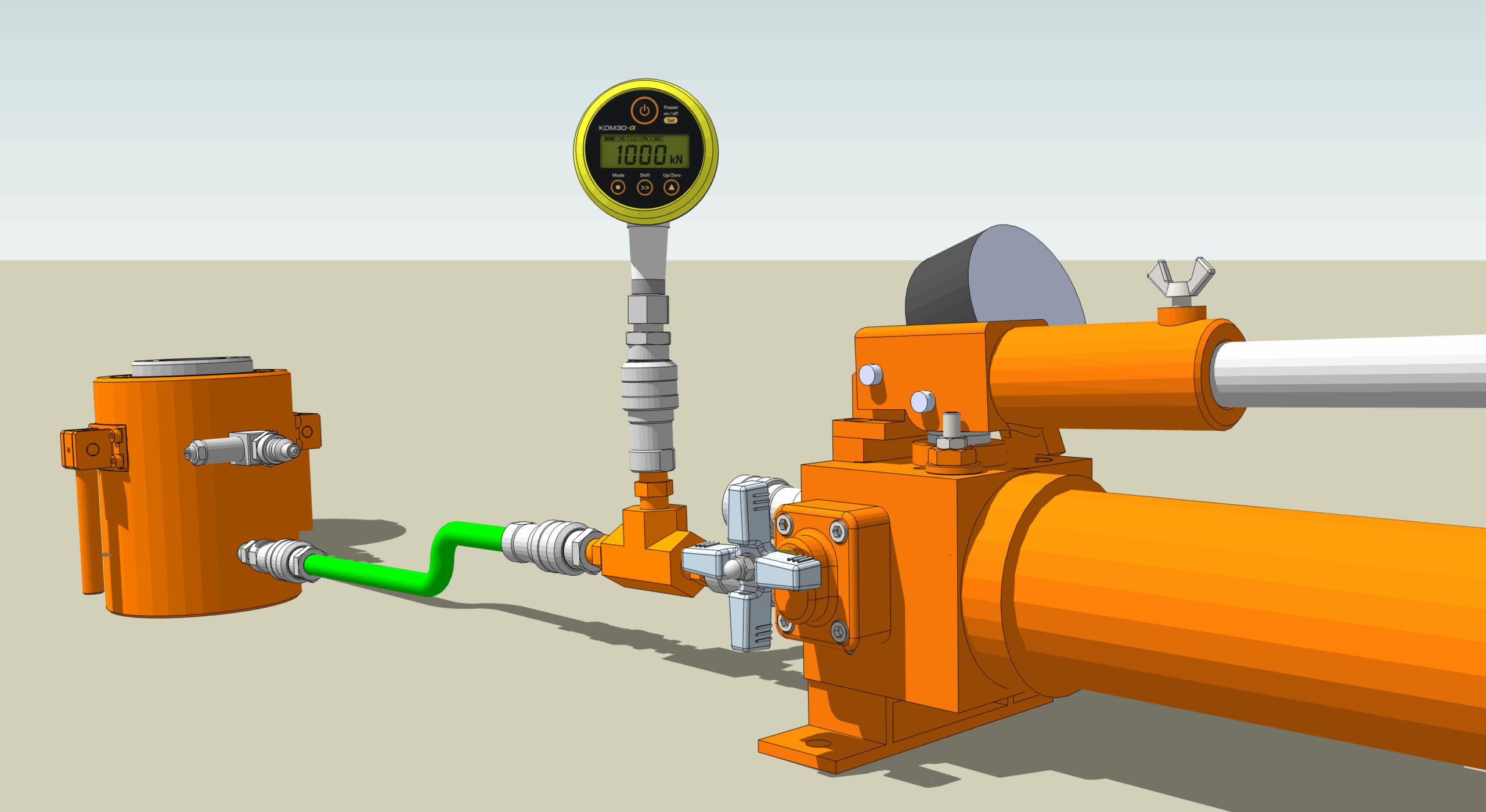

簡易計測
Simple Measure
計測・制御機器・センサ
ジャッキシステムで使用する機材を紹介します。 計測・制御機器>

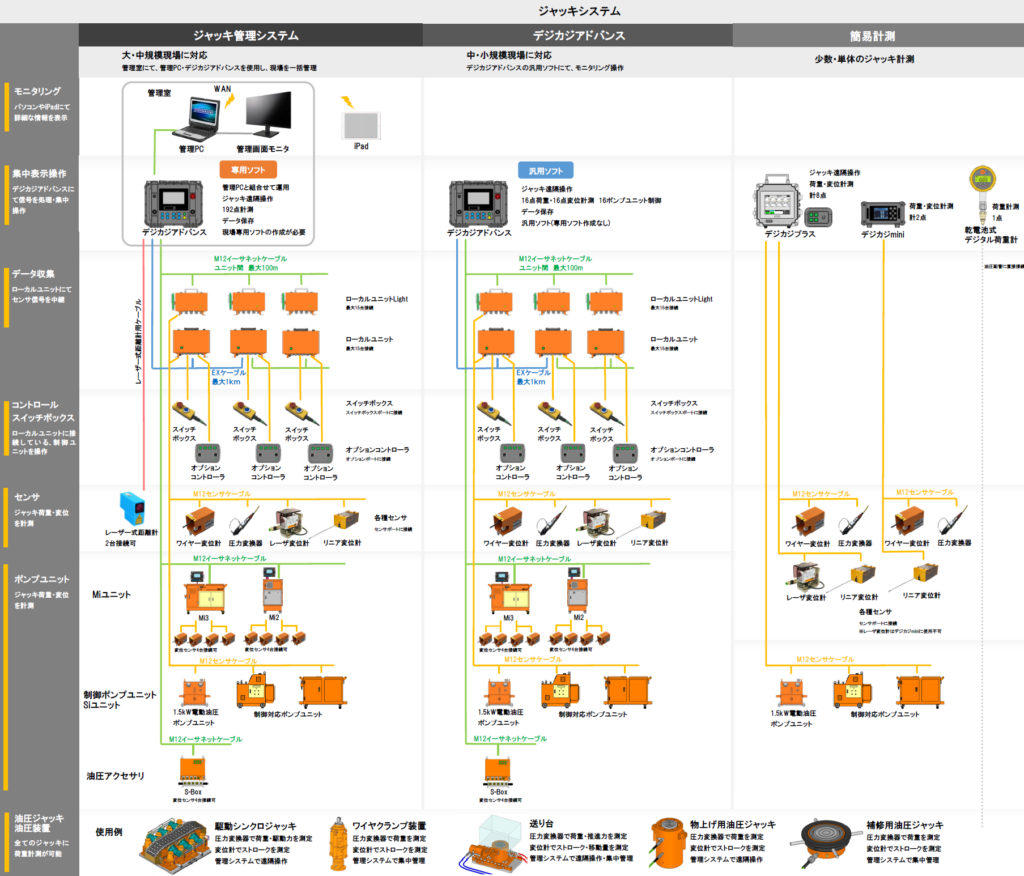

システム構成
3つのシステムにつながる、無限な機材の組み合わせが、
様々な現場に対応します。
システム比較
| ジャッキ管理システム | デジカジアドバンス | 簡易計測 | |
| 対応現場 | 大・中規模現場に対応 管理PC・デジカジアドバンスを 使用し、現場を一括管理 | 中・小規模現場に対応 デジカジアドバンスの汎用ソフトにて モニタリング操作 | 少数・単体のジャッキ荷重計測 |

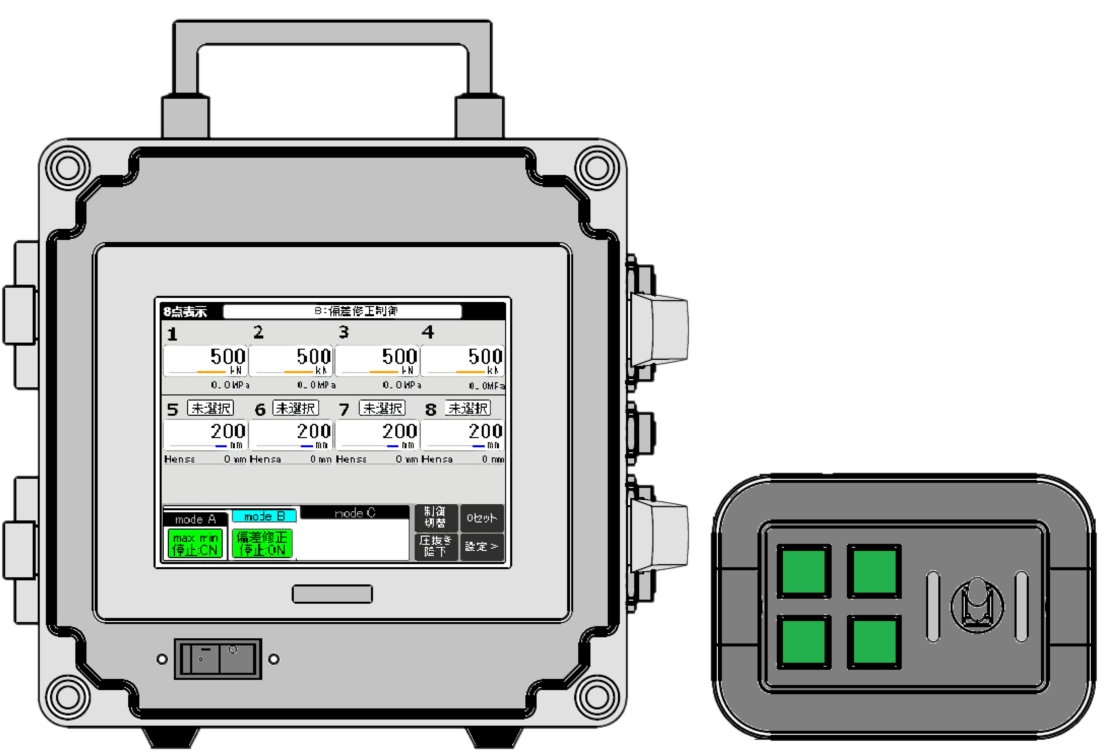

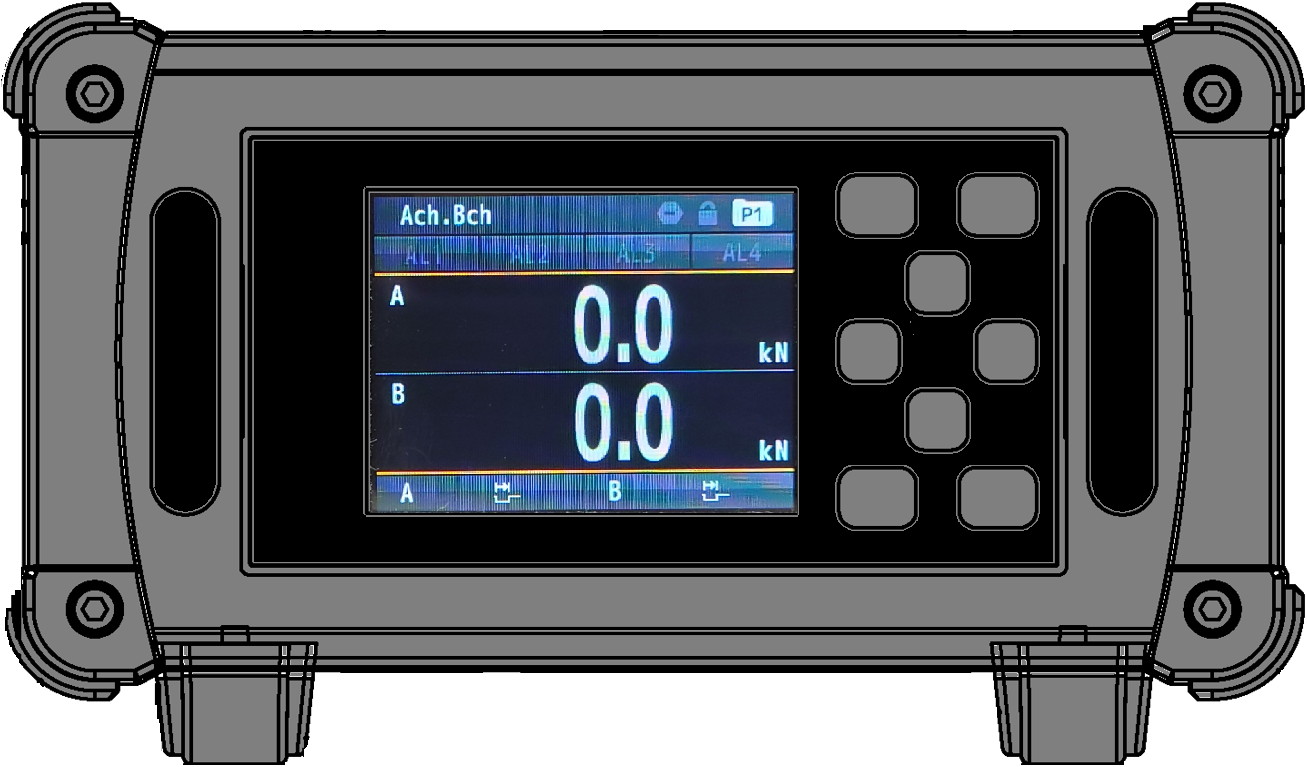

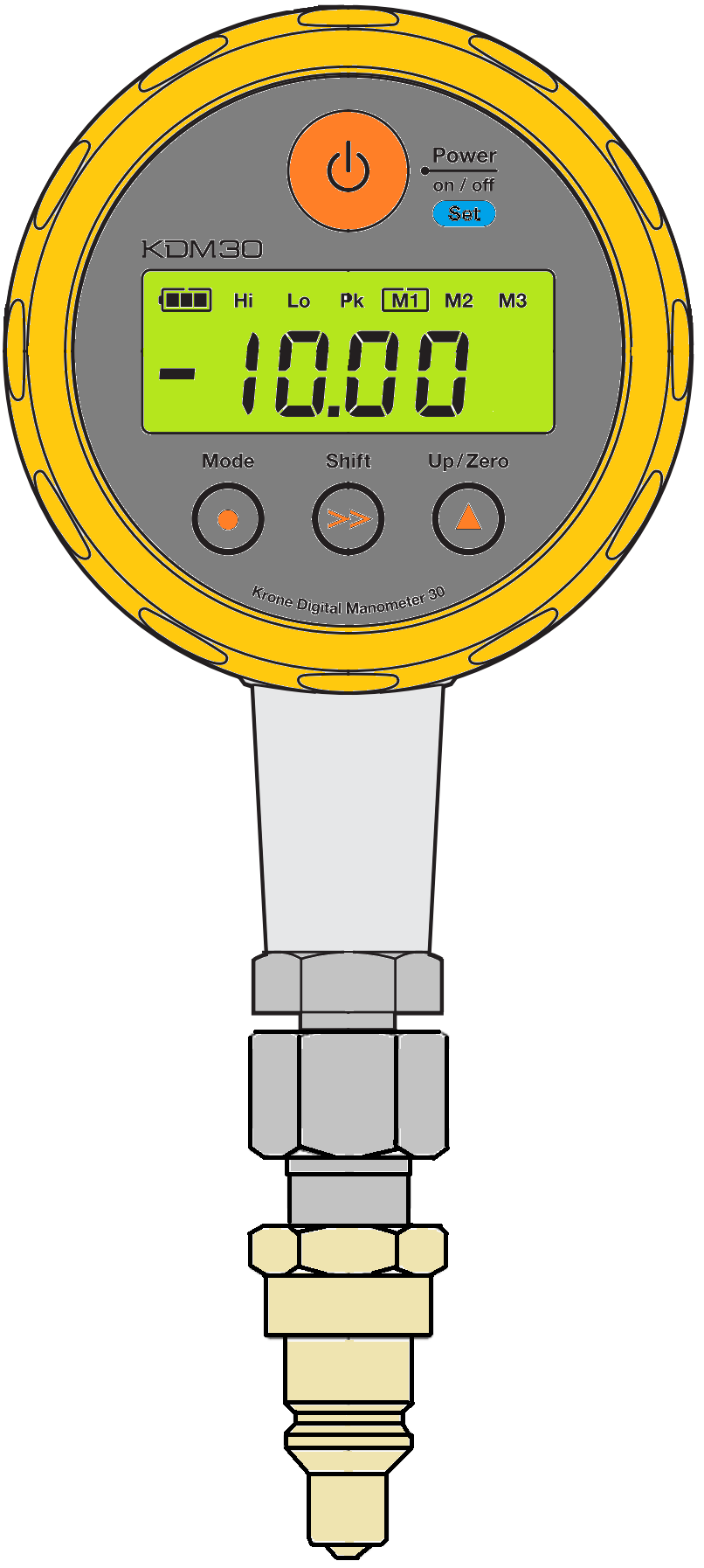

| ディスプレイ コントロール |   管理PCと、デジカジアドバンス | デジカジアドバンス |    デジカジプラス/デジカジmini/乾電池式デジタル荷重計 |
| データ収集 |   ローカルユニット 又は ローカルユニットLight | ローカルユニット 又は ローカルユニットLight | 機材に直接センサを接続 |
| データ保存 | ◎ センサ値をCSVとして保存 管理PC画面をJPG保存 | ○ センサ値をCSVとして保存 | × 保存不可 |
| センサ | 共通 | 共通 | 共通 ※デジカジminiは圧力と一部の変位計 |
| 計測点数 | 192点 | 荷重：16点 変位：16点 | デジカジプラス：8点 デジカジmini：2点 乾電池式荷重表示器：1点 |
| 制御点数 | 192点 Miユニット 制御ポンプユニット | 16点 Miユニット 制御ポンプユニット | デジカジプラス：4点 制御ポンプユニット デジカジmini：制御不可 乾電池式荷重表示器：制御不可 |
| スイッチボックス |  最大36台 | 最大16台 | × 使用不可 |
| レーザー距離 計測器 | ○ 最大2台、接続可 | × 使用不可 | × 使用不可 |
センサ対応表
スクロールできます
| センサ | ローカルユニット | デジカジアドバンス | デジカジプラス | デジカジmini | S-BOX | 精度 | 備考 |
|---|---|---|---|---|---|---|---|
| 圧力変換器 | ● | ー | ● | ● | 内蔵 | ||

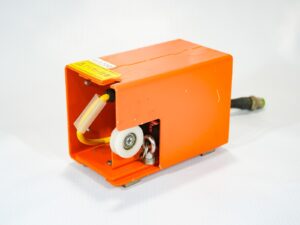

| ワイヤ式変位計1200mm | ● | ー | ● | ● | ー | ±2.4mm | ー |
| ワイヤ式変位計3000m | ● | ー | ● | ● | ー | ±2mm | ー |
| リニア式変位計100mm | ● | ー | ● | ● | ● | ||
| リニア式変位計200mm | ● | ー | ● | ● | ● | ||
| リニア式変位計300mm | ● | ー | ● | ● | ● | ||
| レーザ式変位計60～200mm | ● | ー | ● | ー | ー | ±1.4mm | |
| レーザ式変位計60～5000mm | ● | ー | ● | ー | ● | ±14mm | 照射面は白面が望ましい 無くても測定可 |
| レーザ式変位計0.2～50ｍ | ● | ー | ● | ー | ー | ±7mm | 専用反射板が必要 |
| レーザ式距離計測器250m | ● | ー | ● | ー | ー | 専用反射板が必要 | |
| レーザ式距離計測器250m イーサネットタイプ | ● | ー | ー | 専用反射板が必要 |
使用方法
ジャッキシステムの操作方法を説明します。
