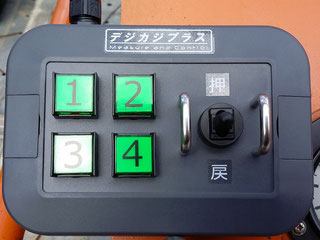

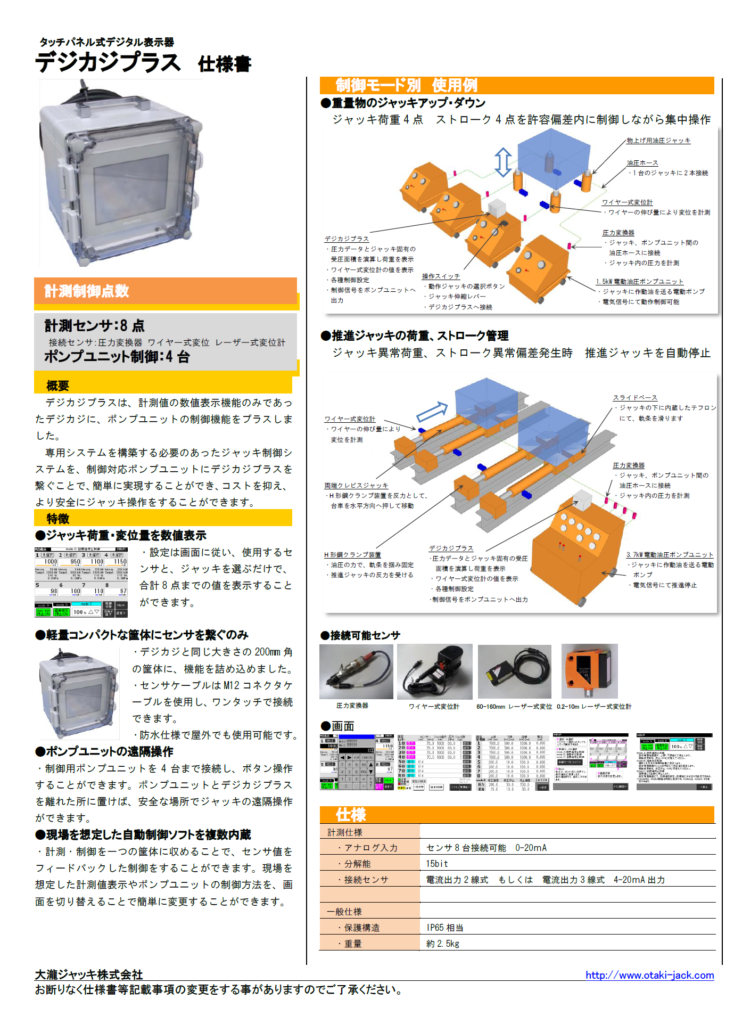

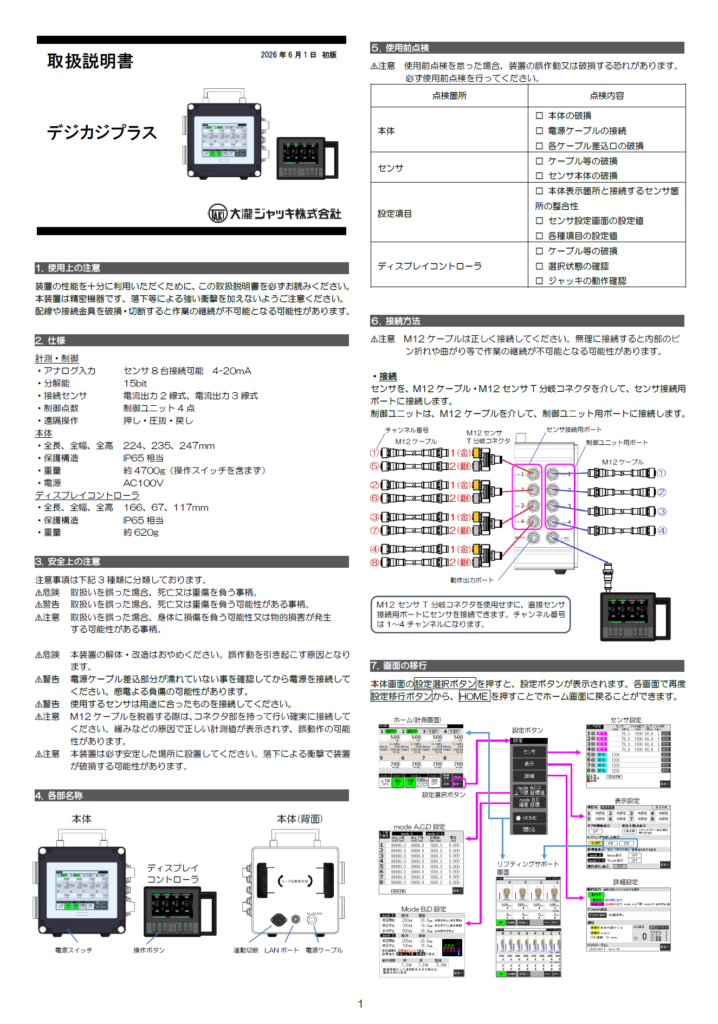

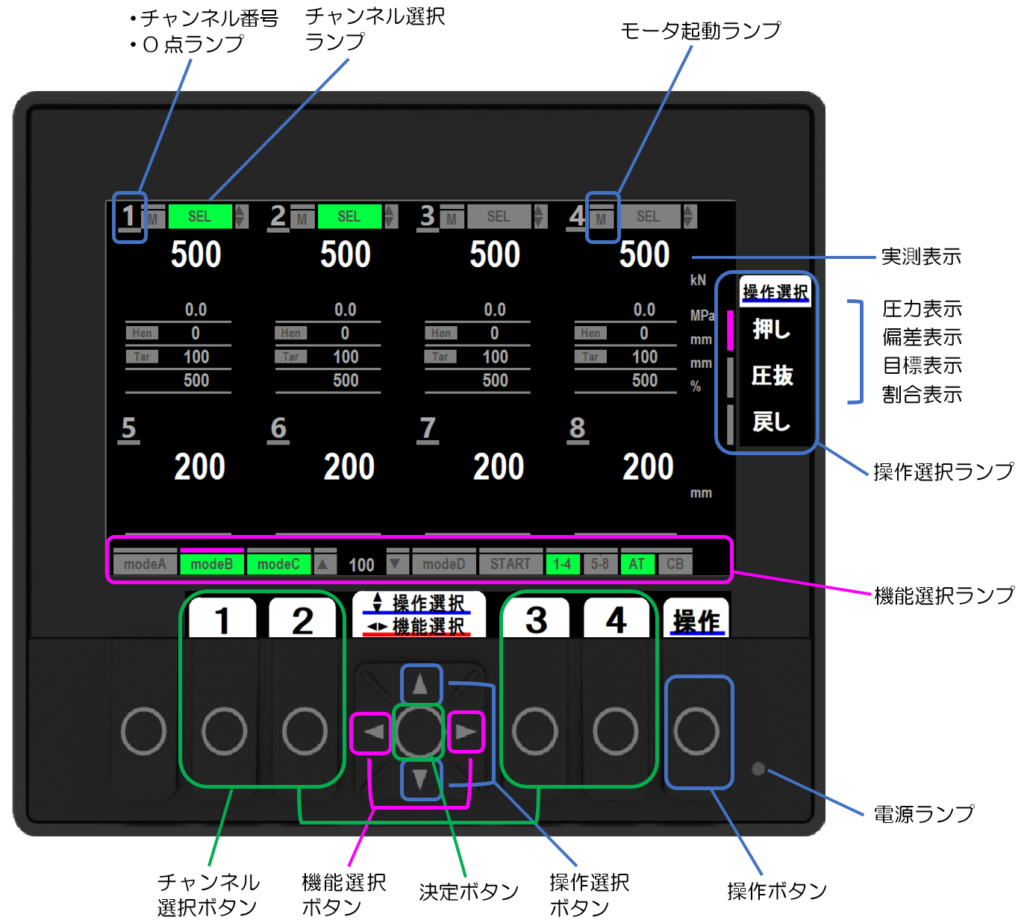

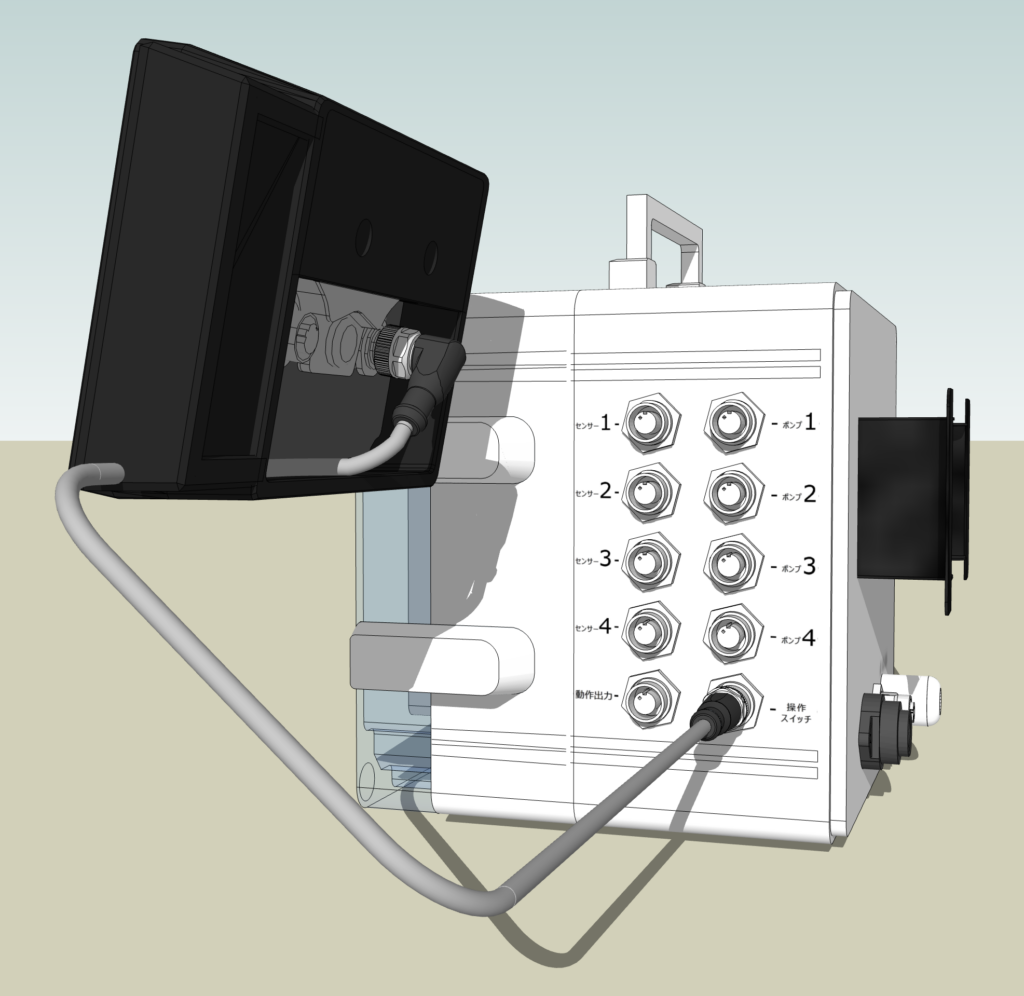

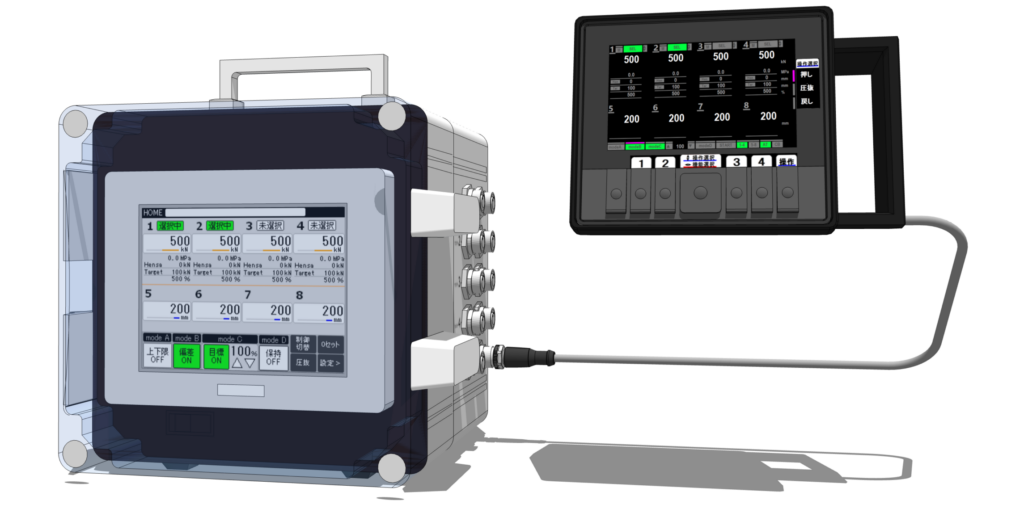

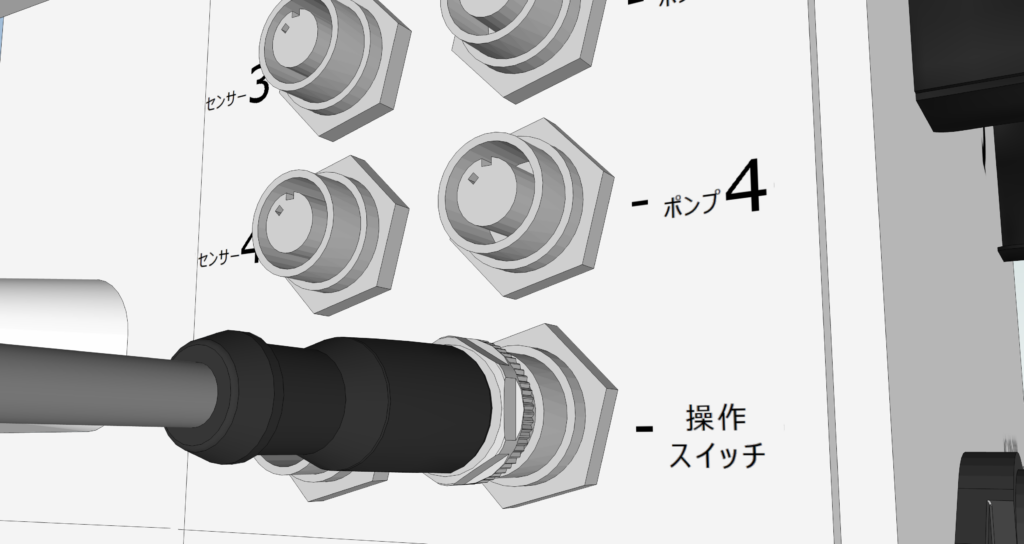

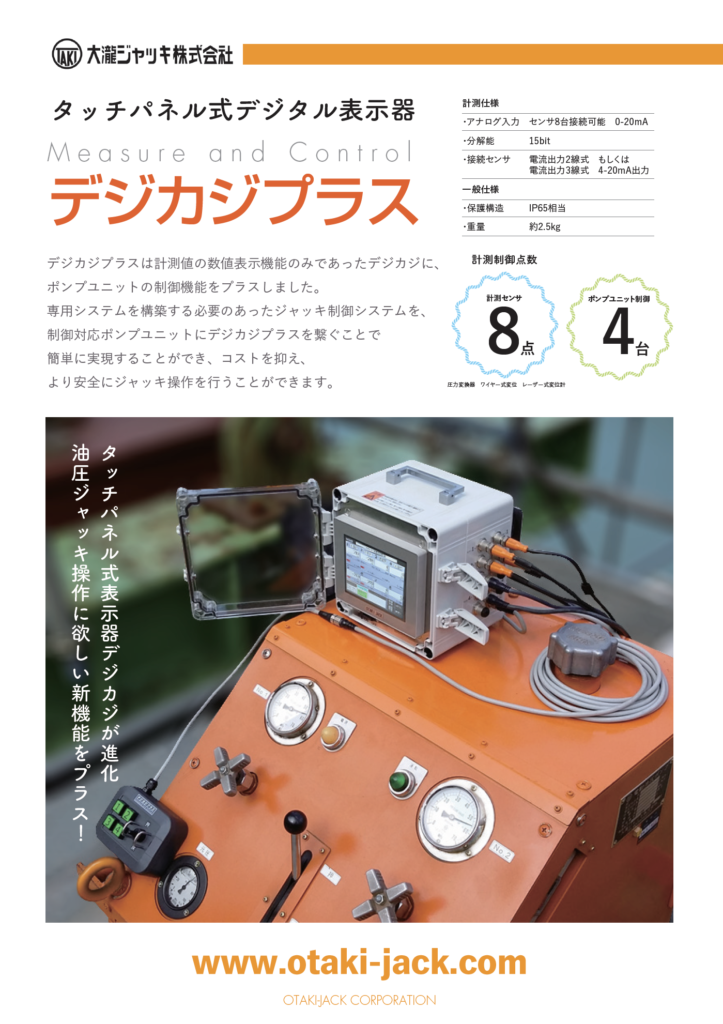

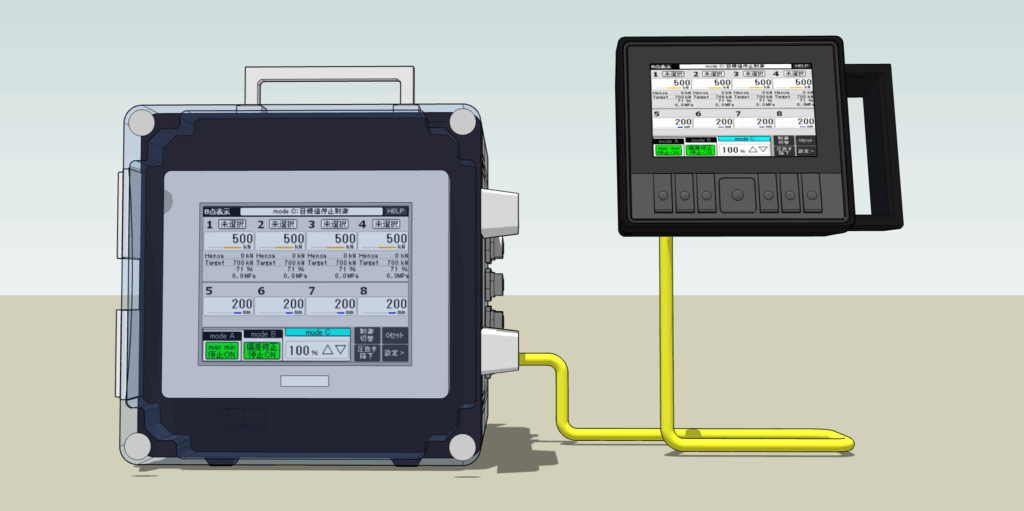

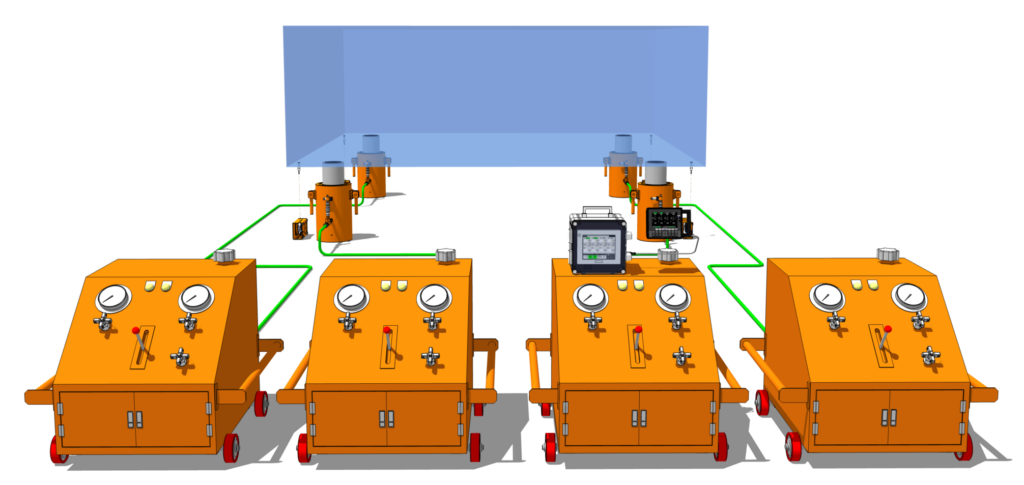

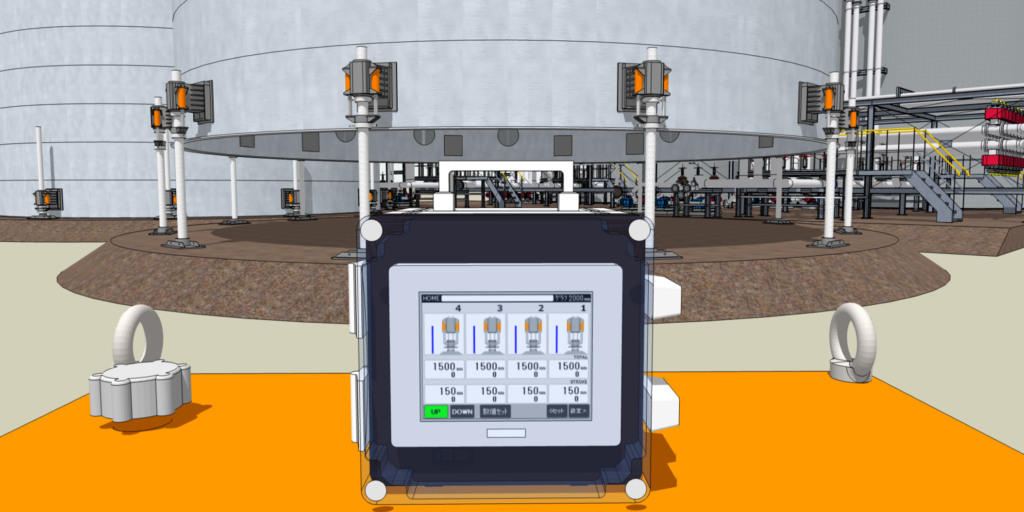

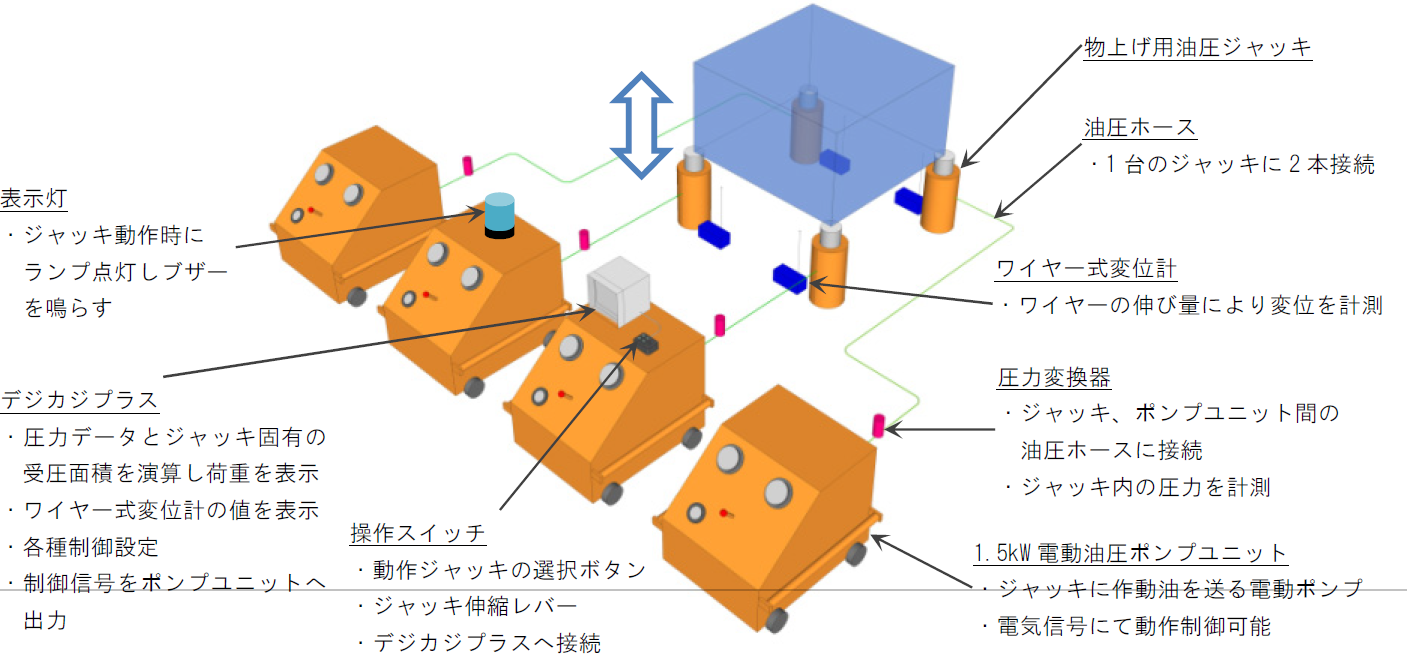

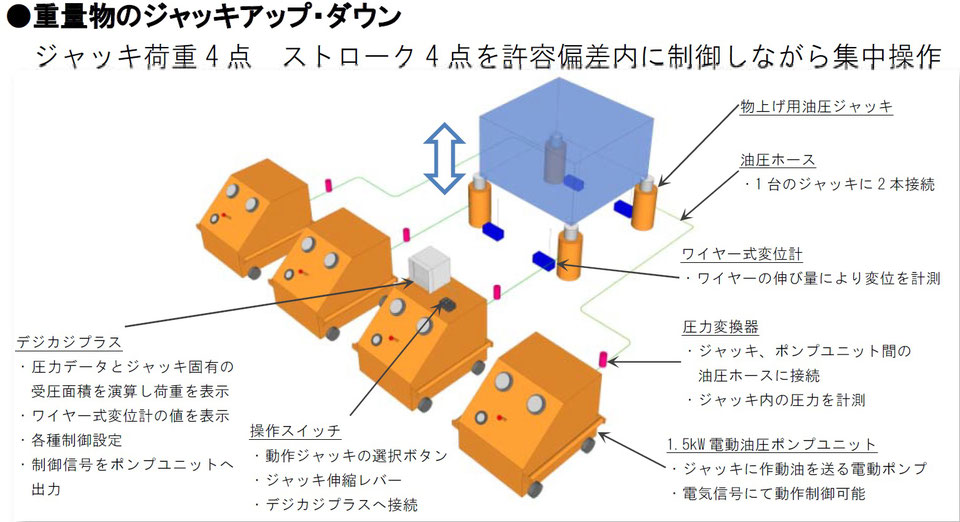

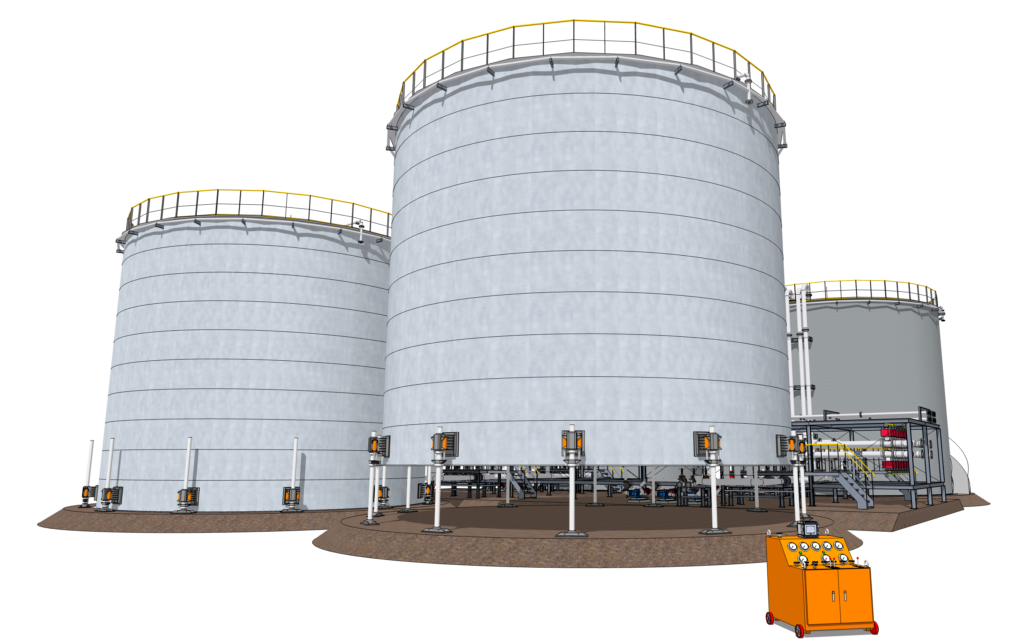

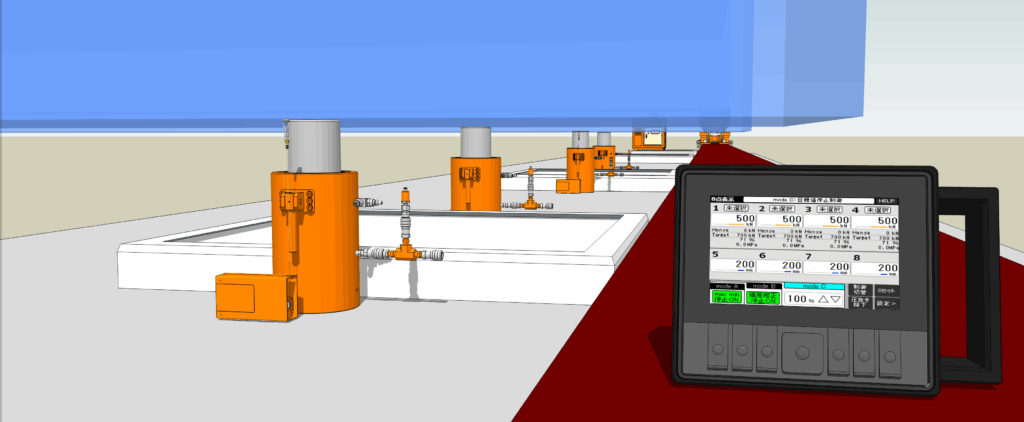

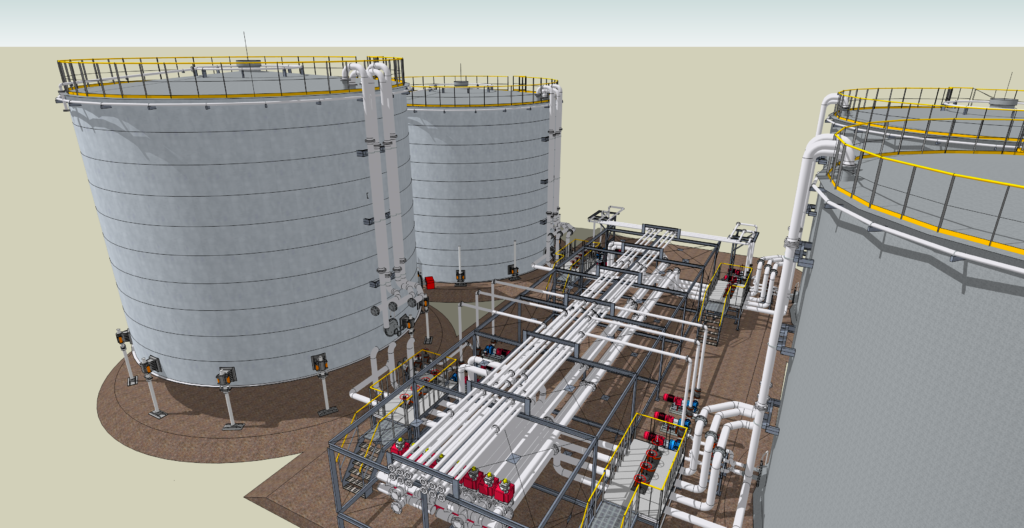

ジャッキアップ例

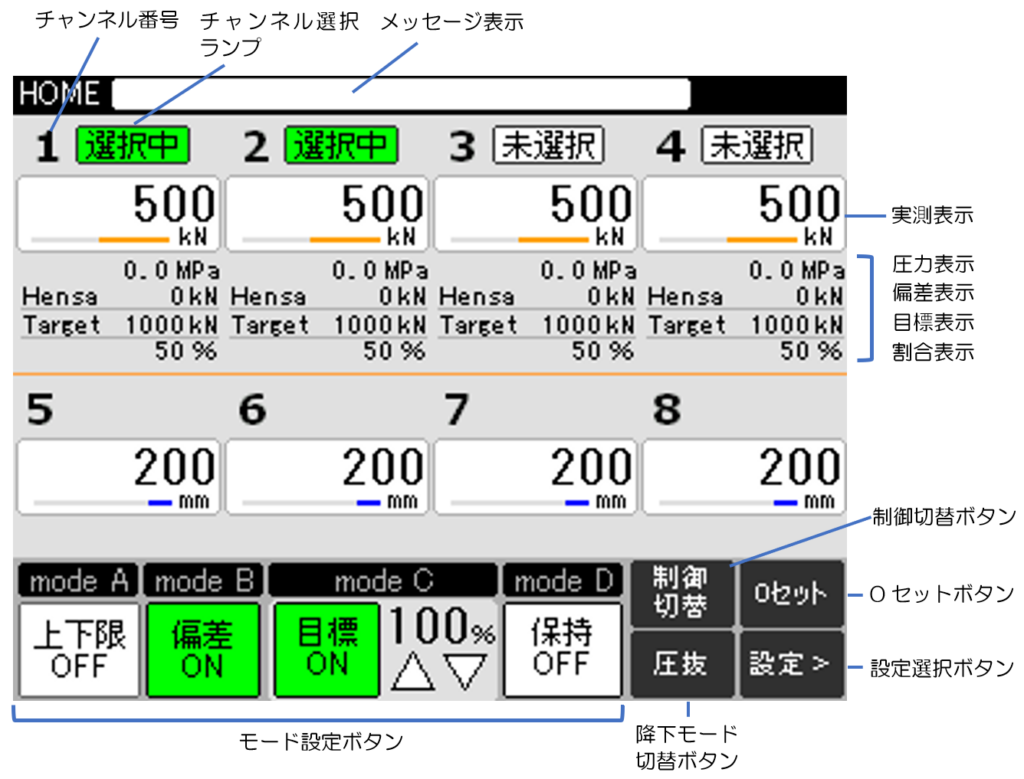

目標荷重(設計荷重)、目標変位100mmを事前に入力。

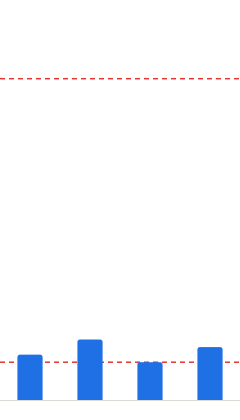

例) mode A

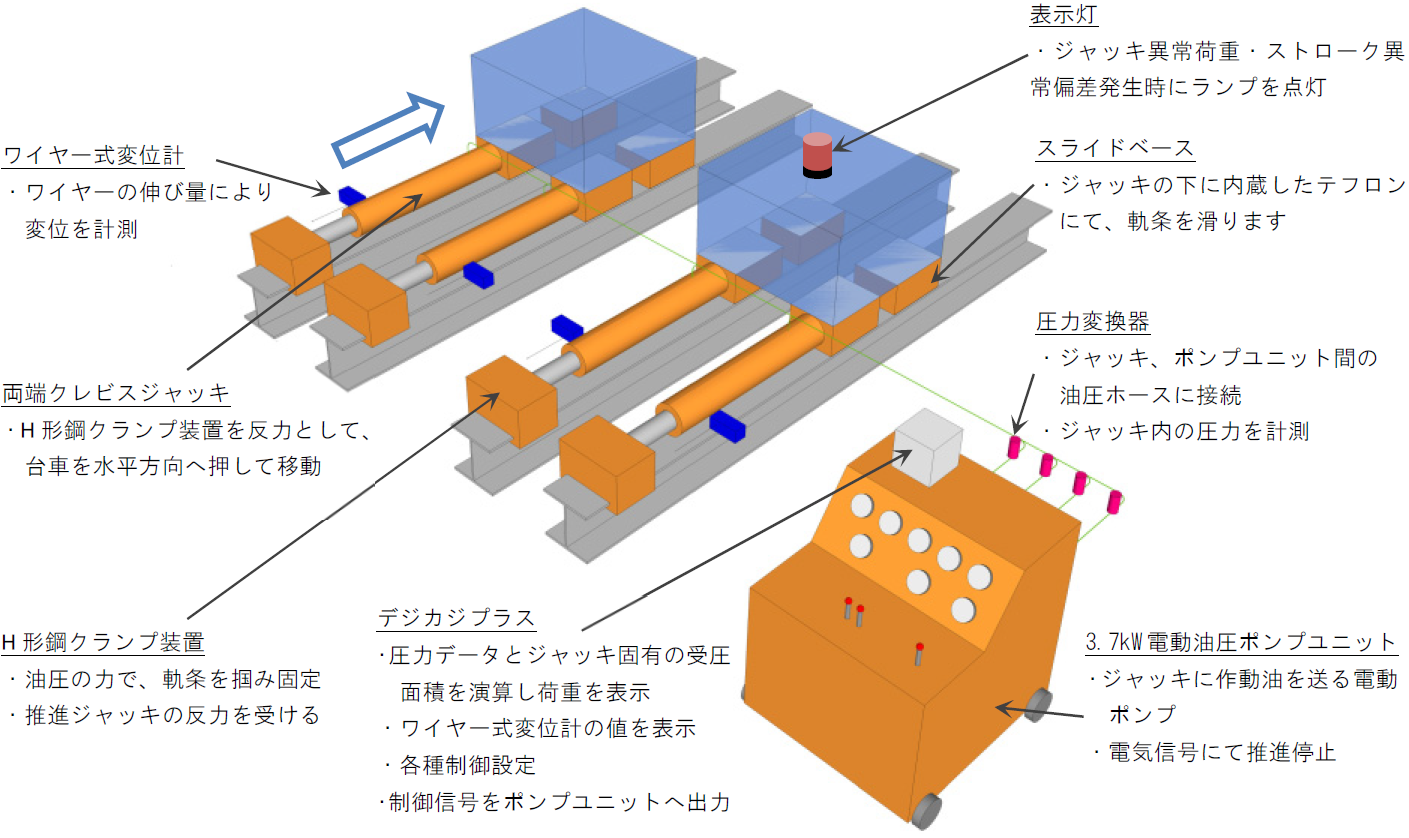

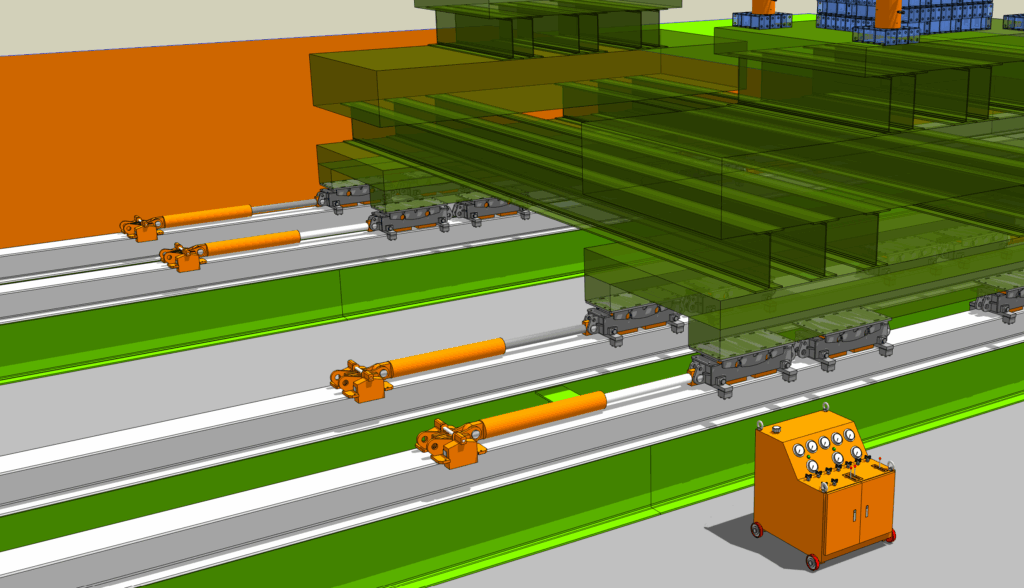

推進ジャッキのストローク管理

カーブ軌条を使用した重量物の移動では、推進ジャッキの左右で移動距離を変える必要があります。このような場合は、推進ジャッキがストロークエンドになる前に止まるように値を設定しておくことで、カーブなりに推進させることが可能です。

例) mode B

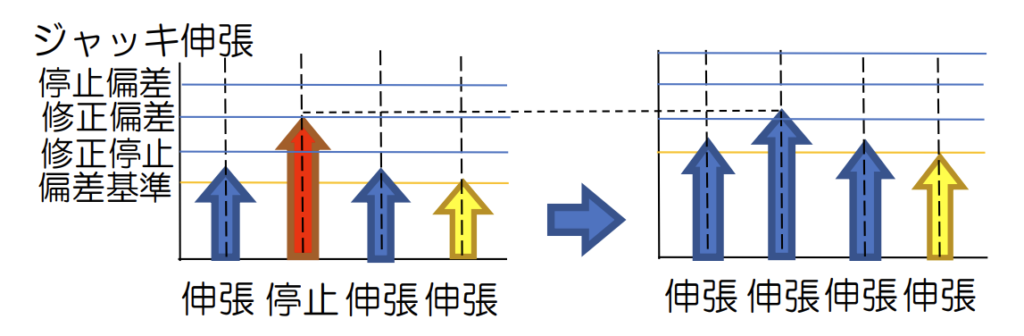

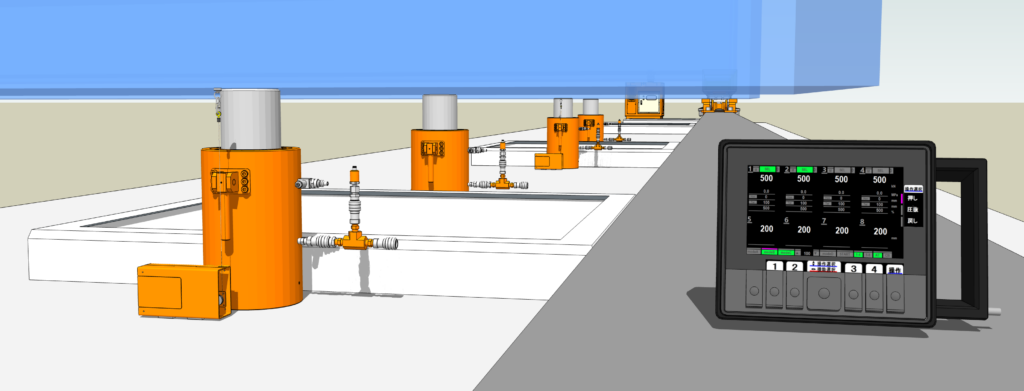

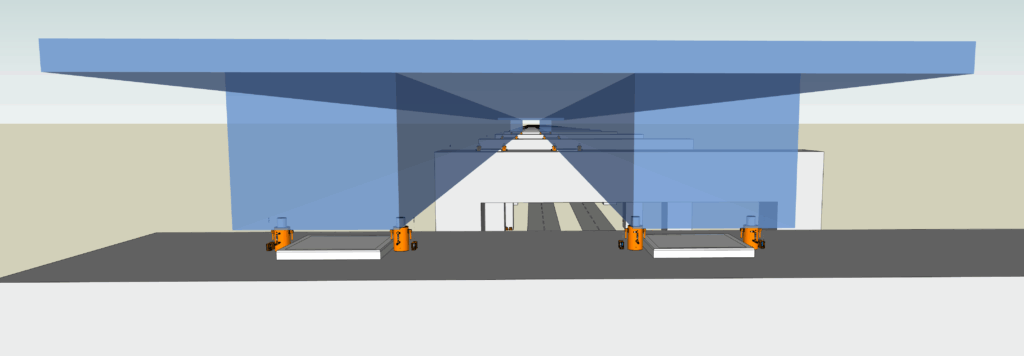

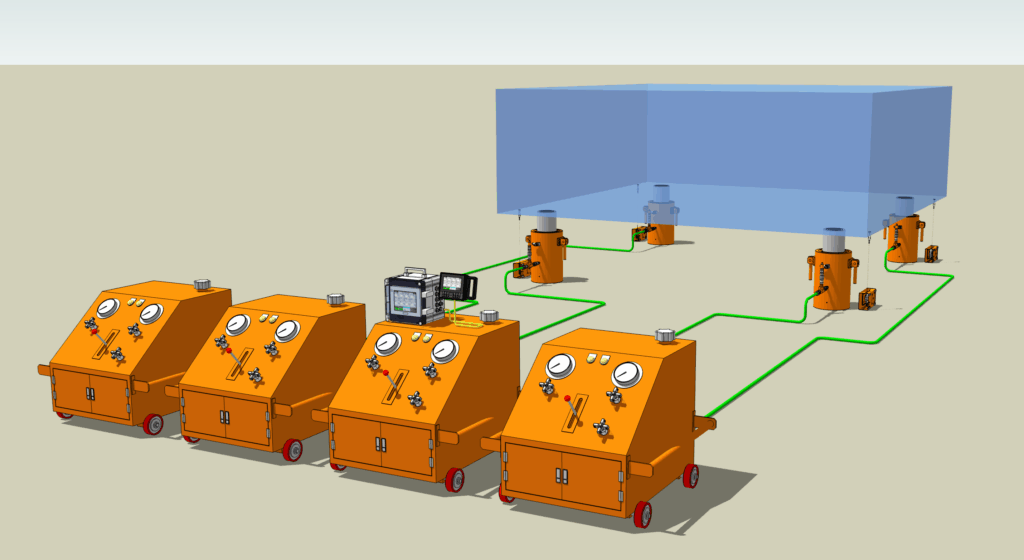

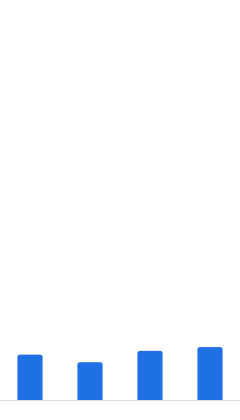

ジャッキダウンの荷重・ストローク管理

ジャッキダウンは荷重、ストロークの偏差管理が重要となります。ストロークの偏差修正制御を行うことで重量物を水平にジャッキダウンすることが可能です。ただし、ストロークの偏差を抑えても、荷重が変化しないとは限りません。このような場合はmode Aの荷重の上限を設定することで、荷重バランスが崩れた場合に自動停止することが可能です。

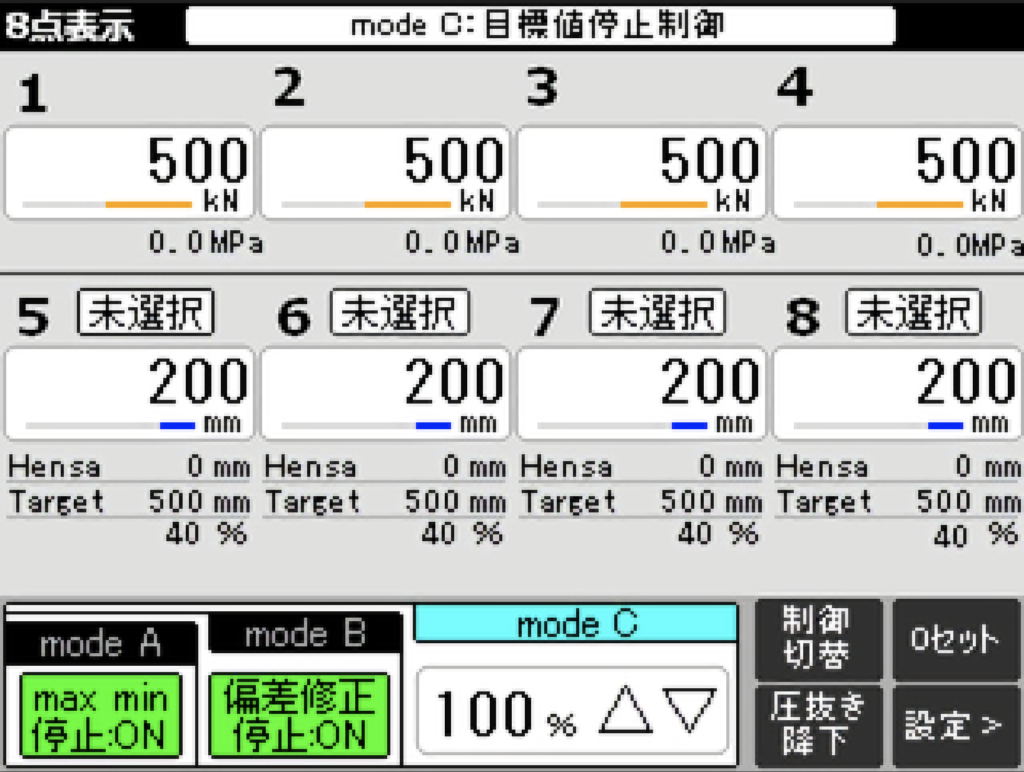

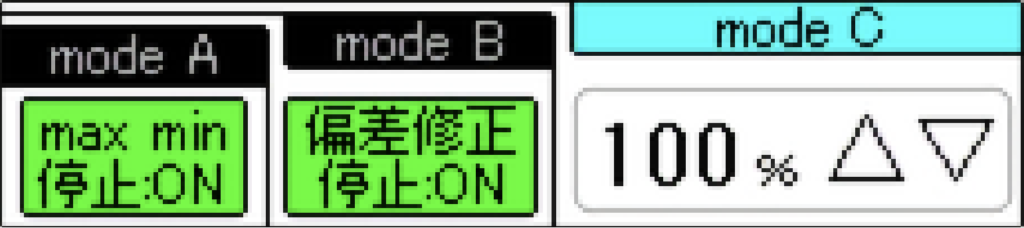

例) mode C

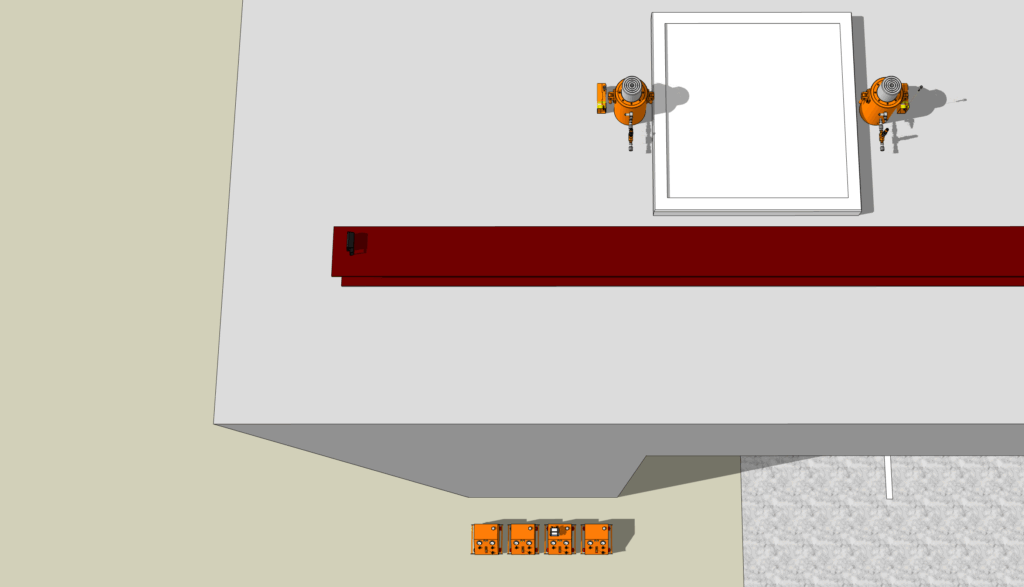

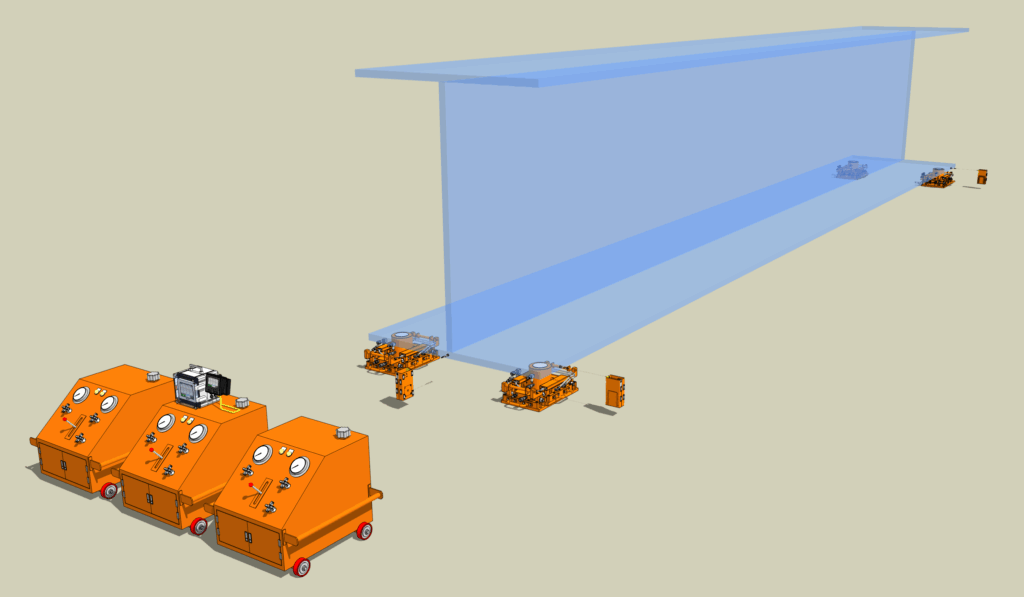

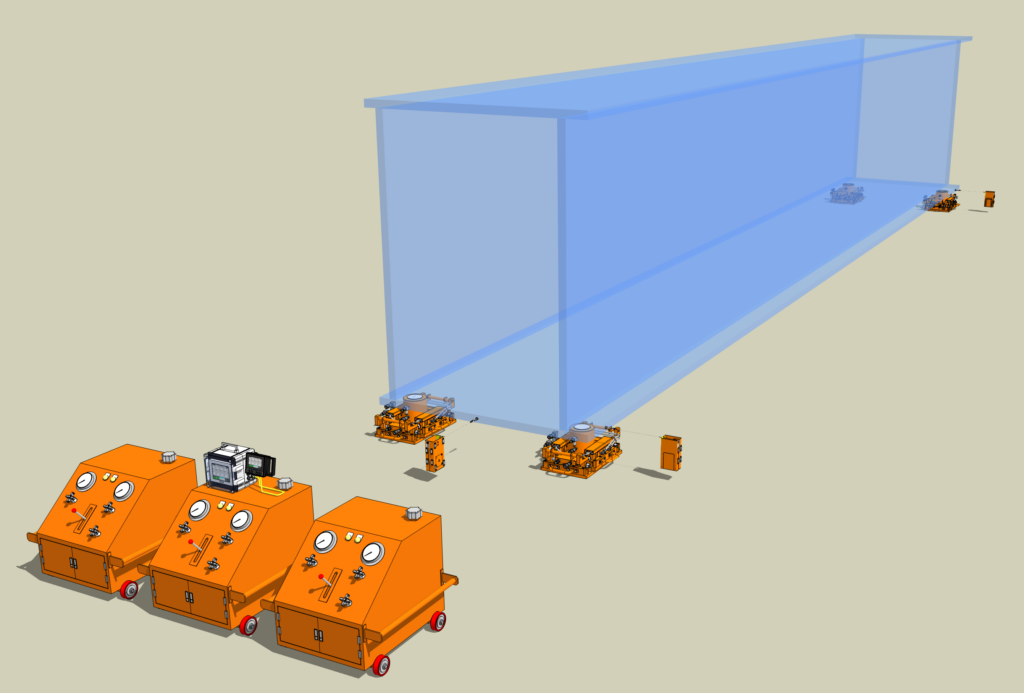

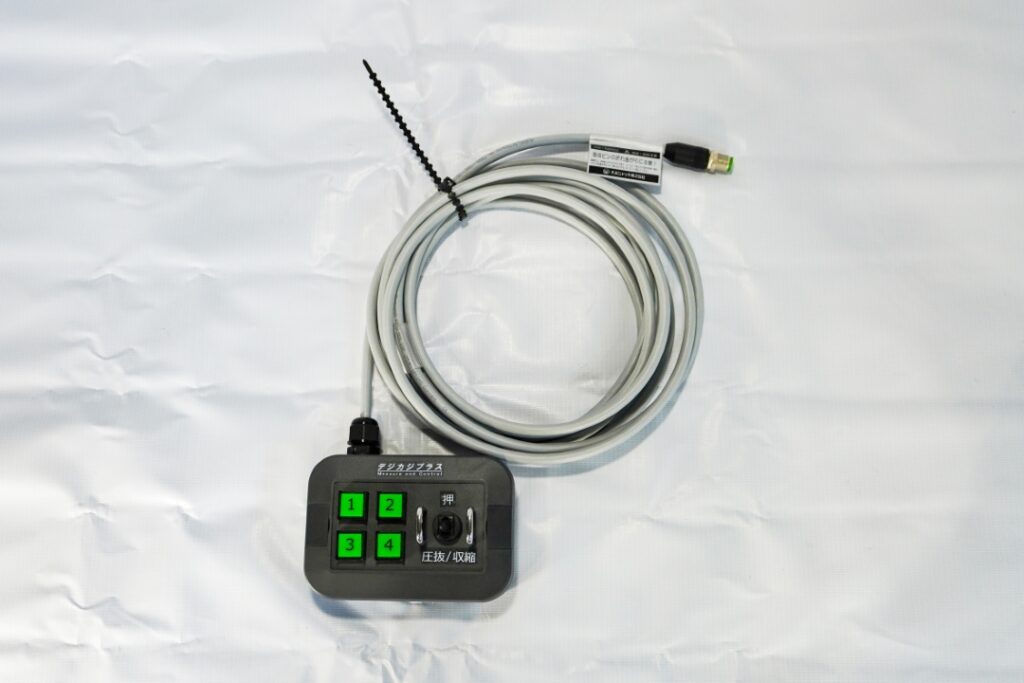

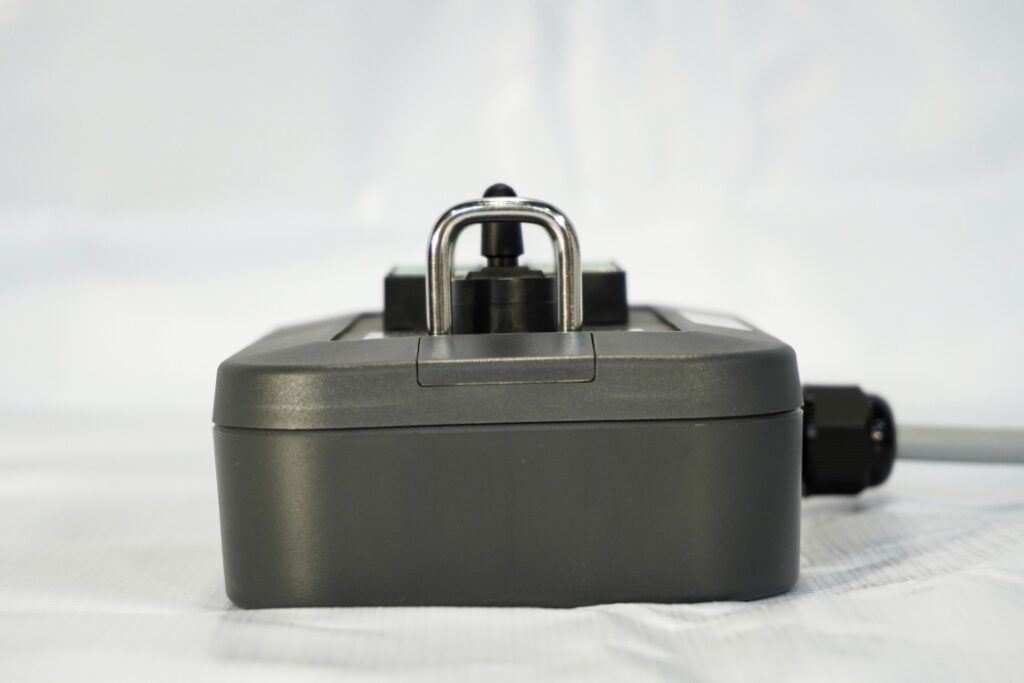

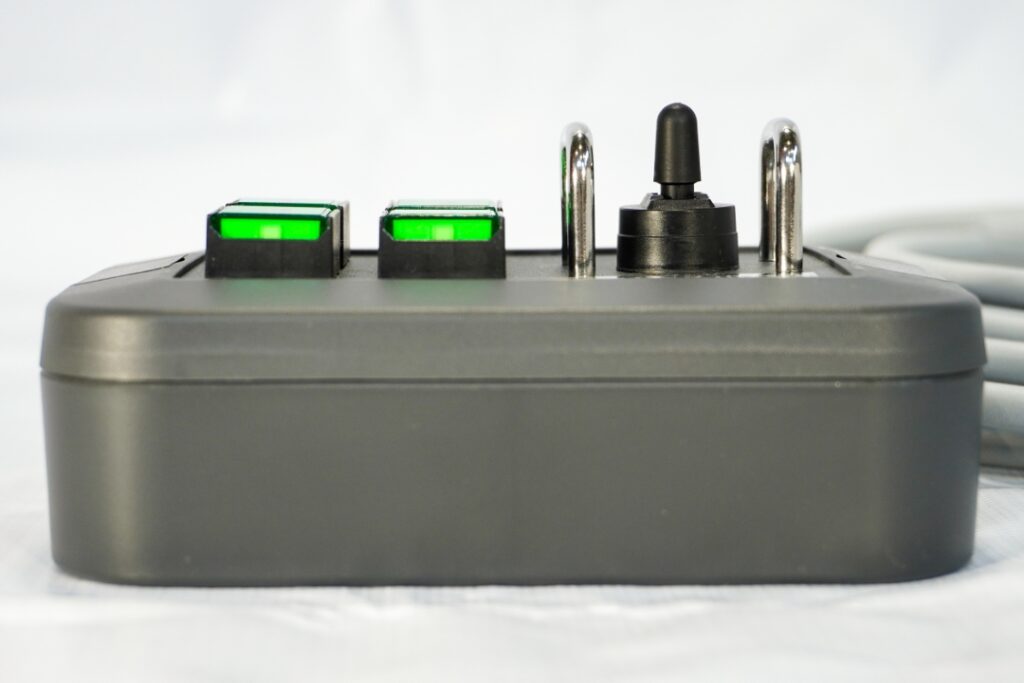

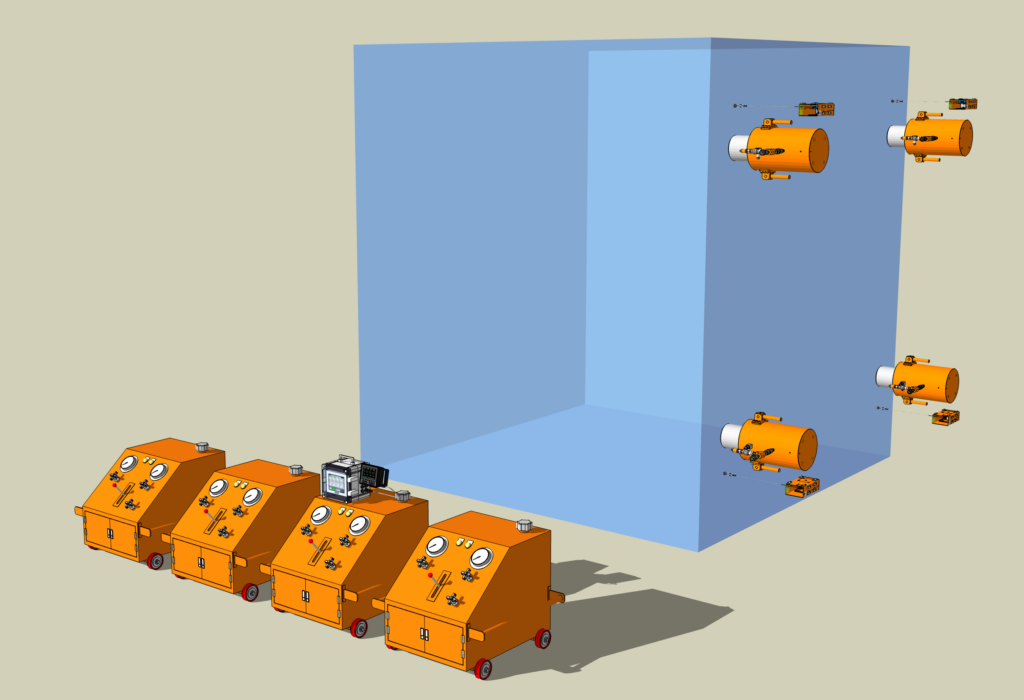

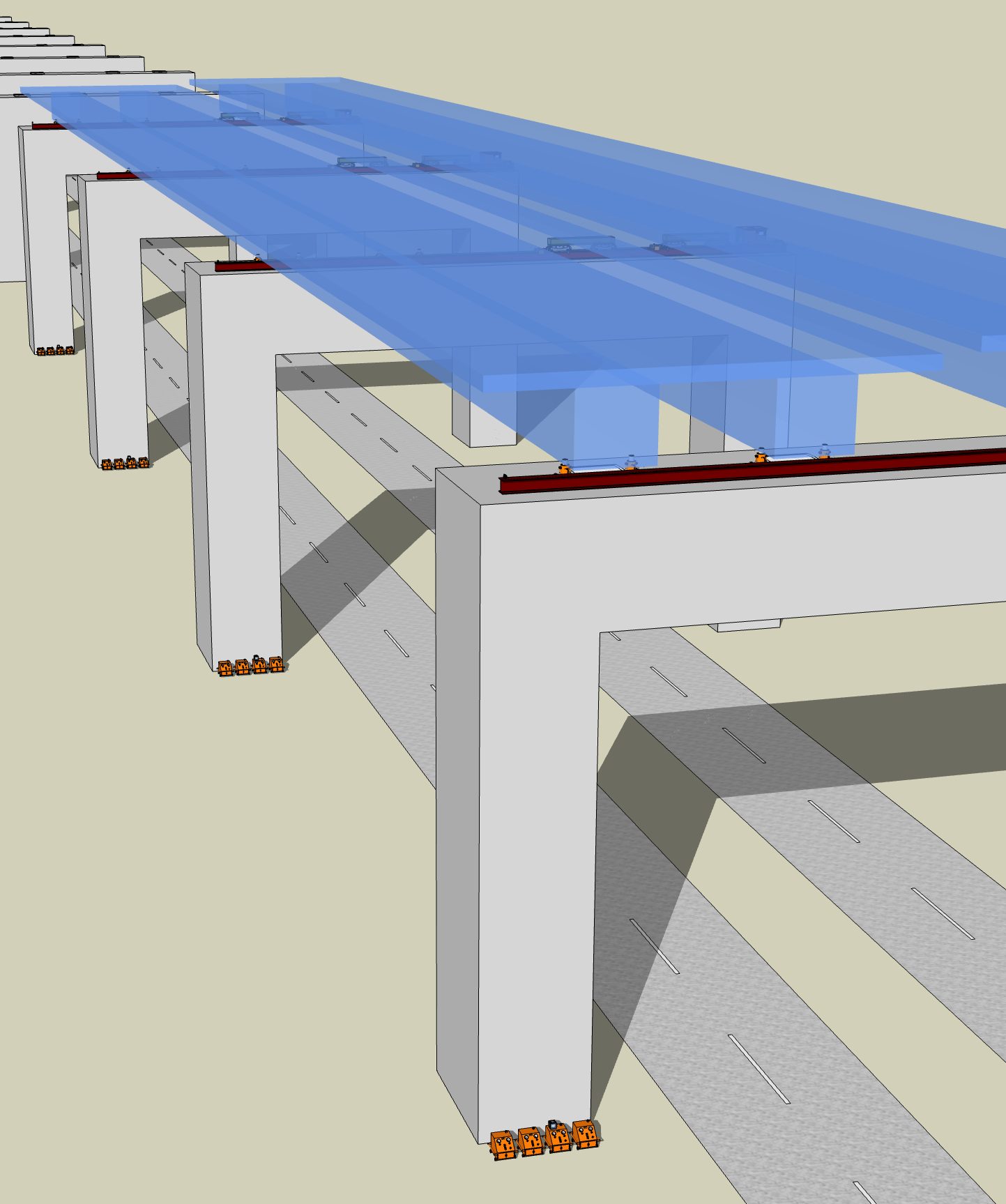

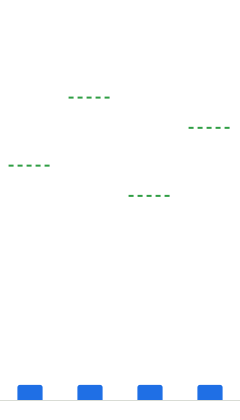

重量物の平面位置調整

３軸の送り台を組み合わせて使用することで、ボタン操作で平面位置調整を行います。移動量はワイヤ式変位計の値を表示します。目標値を設定することで、段階的に調整することや、目標値で自動停止をすることが可能です。同時に、mode Aを有効にし上限を設定することで、無理な推進力を防ぐこともできます。
