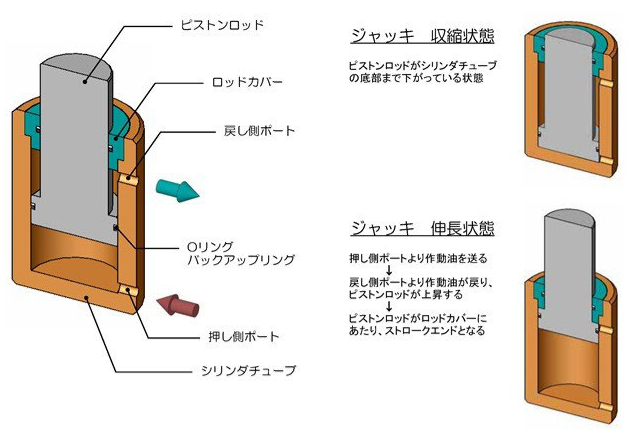

油圧ジャッキの構造

油圧ジャッキは、本体となるシリンダチューブ、物を持ち上げるピストンロッド、ピストンロッドの押さえとなるロッドカバー、3点の金属部品から構成されます。押し側ポートから油を入れると油がたまりピストンロッドが伸長します。この時の油の圧力は最大70MPa、1cm²あたり700kgの力でピストンロッドを押し上げます。ピストンロッドの底面積(受圧面積)が100cm2のジャッキは、70tonの物を持ち上げることができる計算になります。
