センサ/接続機器対応
※精度は、センサメーカーの公称値です。実際の取付精度や環境により変動することがあり、値を保証するものではありません。
| センサ | ローカルユニット | デジカジアドバンス | デジカジプラス | デジカジmini | S-BOX | 精度 | 備考 |
|---|---|---|---|---|---|---|---|
| 圧力変換器 | ● | ー | ● | ● | 内蔵 | ||
| ワイヤ式変位計1200mm | ● | ー | ● | ● | ー | ±2.4mm | ー |
| ワイヤ式変位計3000m | ● | ー | ● | ● | ー | ±2mm | ー |
| リニア式変位計100mm | ● | ー | ● | ● | ● | ||
| リニア式変位計200mm | ● | ー | ● | ● | ● | ||
| リニア式変位計300mm | ● | ー | ● | ● | ● | ||
| レーザ式変位計60～200mm | ● | ー | ● | ー | ー | ±1.4mm | |
| レーザ式変位計60～5000mm | ● | ー | ● | ー | ● | ±14mm | 照射面は白面が望ましい 無くても測定可 |
| レーザ式変位計0.2～50ｍ | ● | ー | ● | ー | ー | ±7mm | 専用反射板が必要 |
| レーザ式距離計測器250m | ● | ー | ● | ー | ー | 専用反射板が必要 | |
| レーザ式距離計測器250m イーサネットタイプ | ● | ー | ー | 専用反射板が必要 |
モニタリング・集中コントロール

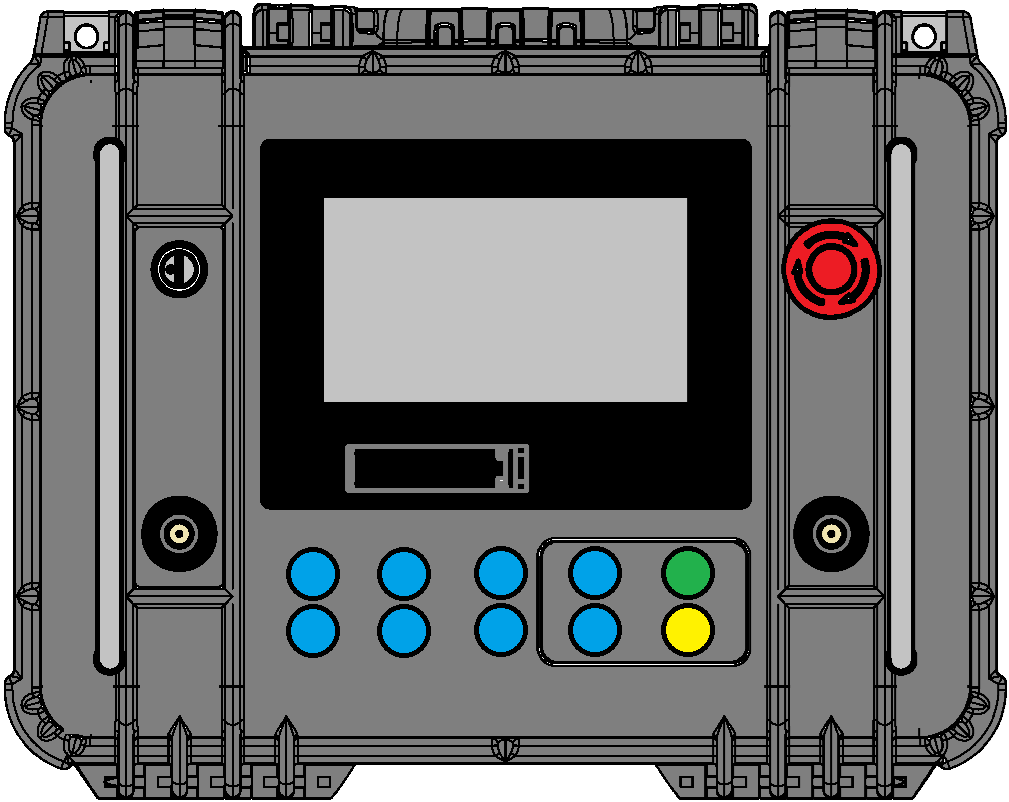

デジカジアドバンス
シーケンサを搭載したコントロールユニット。
荷重・変位を表示し、ジャッキを制御操作をすることができます。大規模現場には、専用ソフトを作成しパソコンの大画面に多くの情報を表示できます。搭載している画面に荷重を表示し、ジャッキを管理することもできます。
| ジャッキ管理システム | デジカジアドバンス | |
| 対応現場 | 大・中規模現場に対応 管理PC・デジカジアドバンスを 使用し、現場を一括管理 詳細ページ > | 中・小規模現場に対応 デジカジアドバンスの汎用ソフトにて モニタリング操作 詳細ページ > |
| ディスプレイ コントロール |   管理PCと、デジカジアドバンス | デジカジアドバンス |
| データ収集 |  ローカルユニット | ローカルユニット |
| データ保存 | ◎ センサ値をCSVとして保存 管理PC画面をJPG保存 | ○ センサ値をCSVとして保存 |
| センサ | 共通 | 共通 |
| 計測点数 | 192点 | 荷重：16点 変位：16点 |
| 制御点数 | 192点 Miユニット 制御ポンプユニット | 16点 Miユニット 制御ポンプユニット |
| スイッチボックス |  最大36台 | 最大16台 |
| レーザー距離 計測器 | ○ 最大2台、接続可 | × 使用不可 |

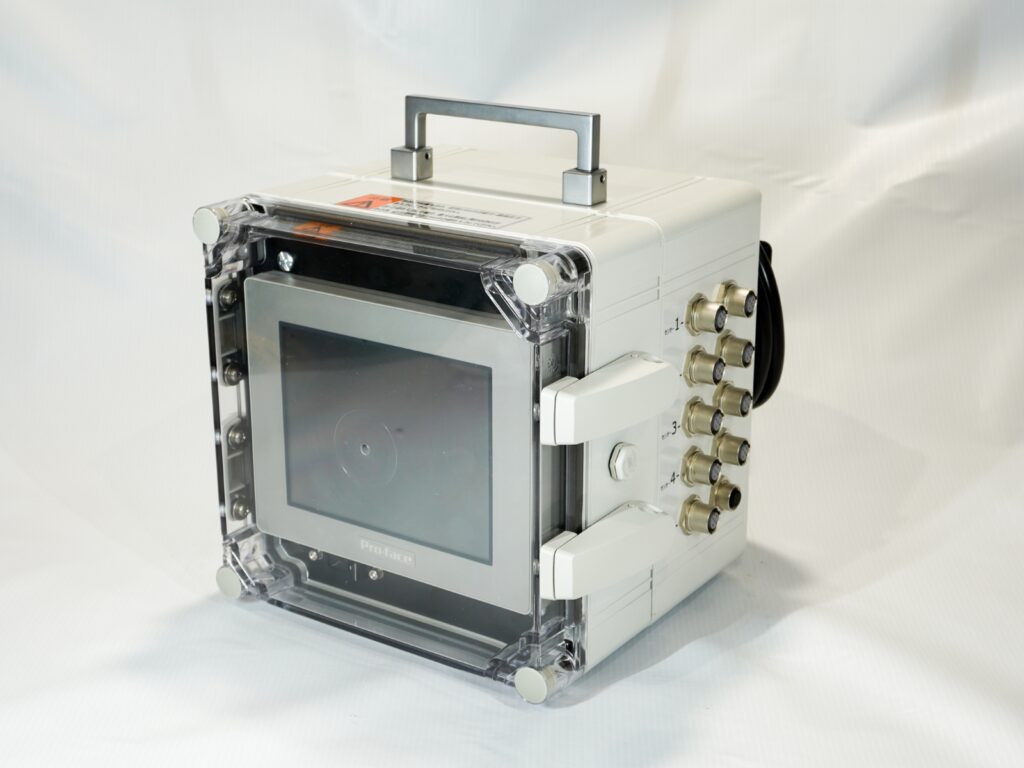

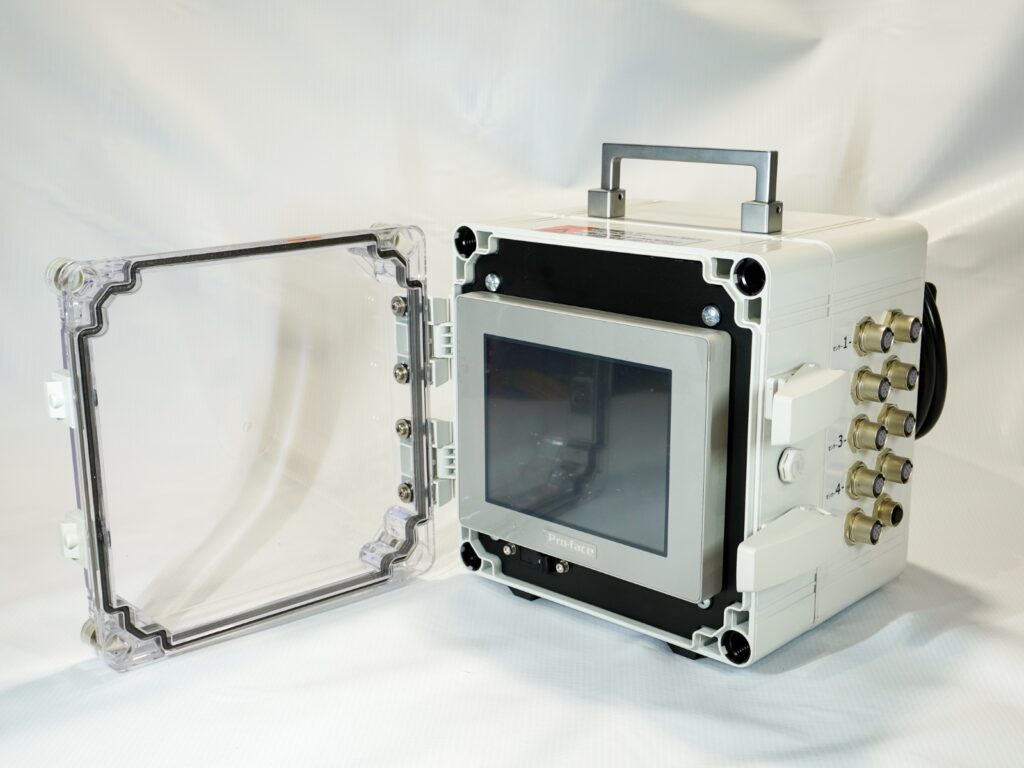

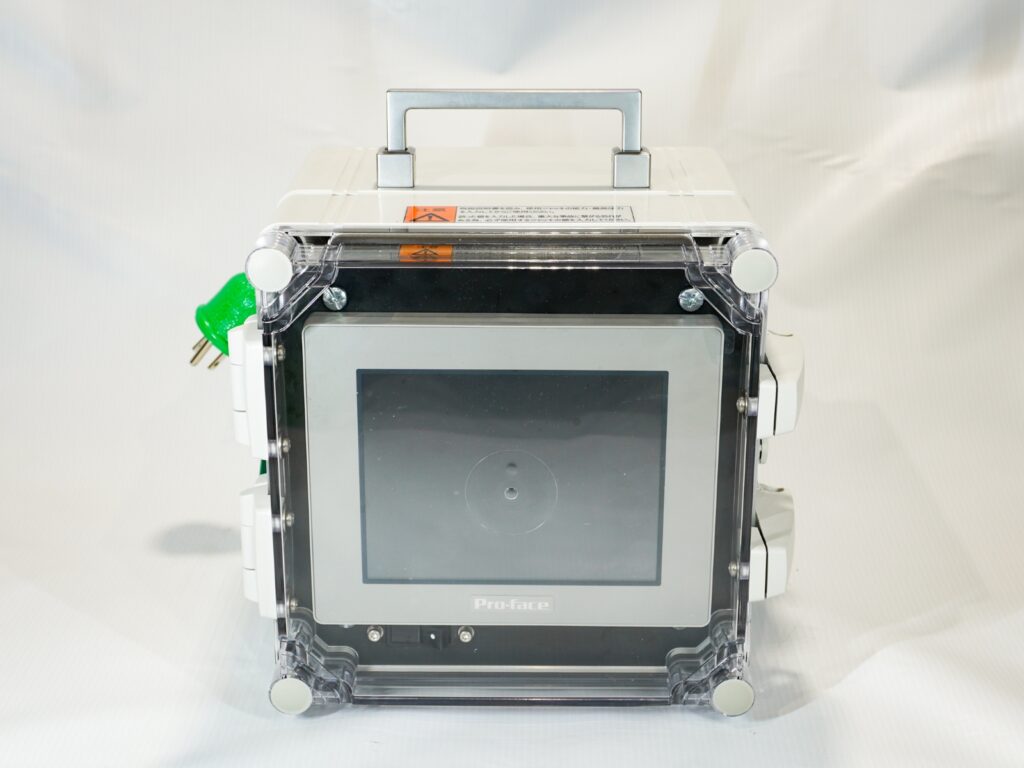

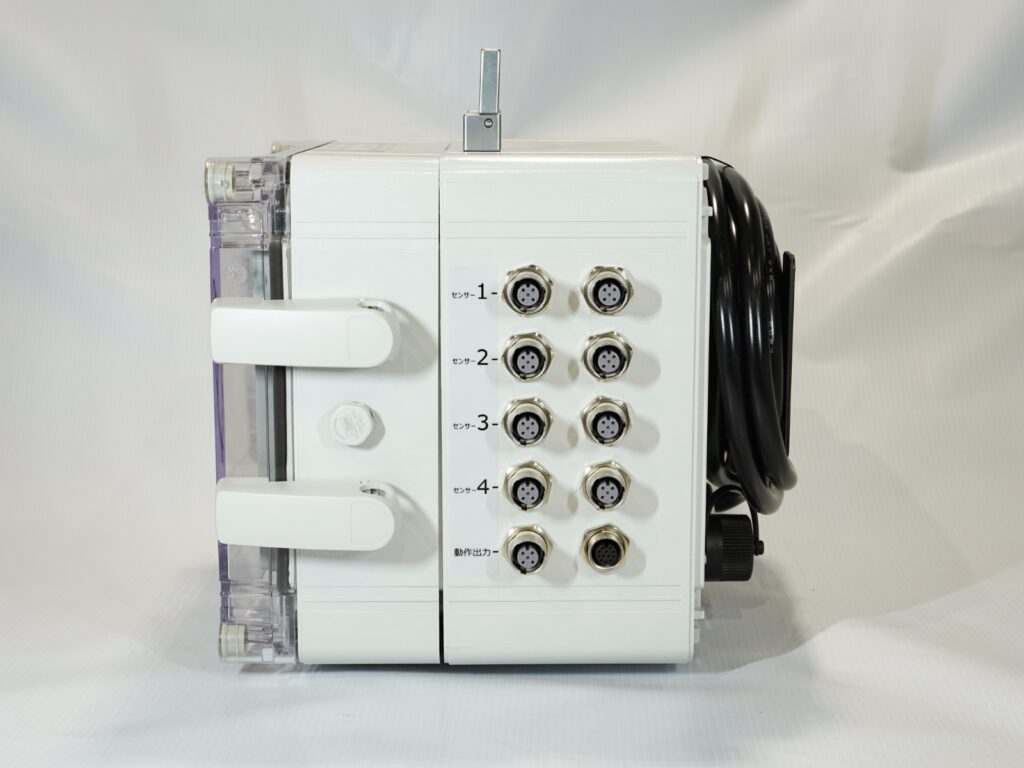

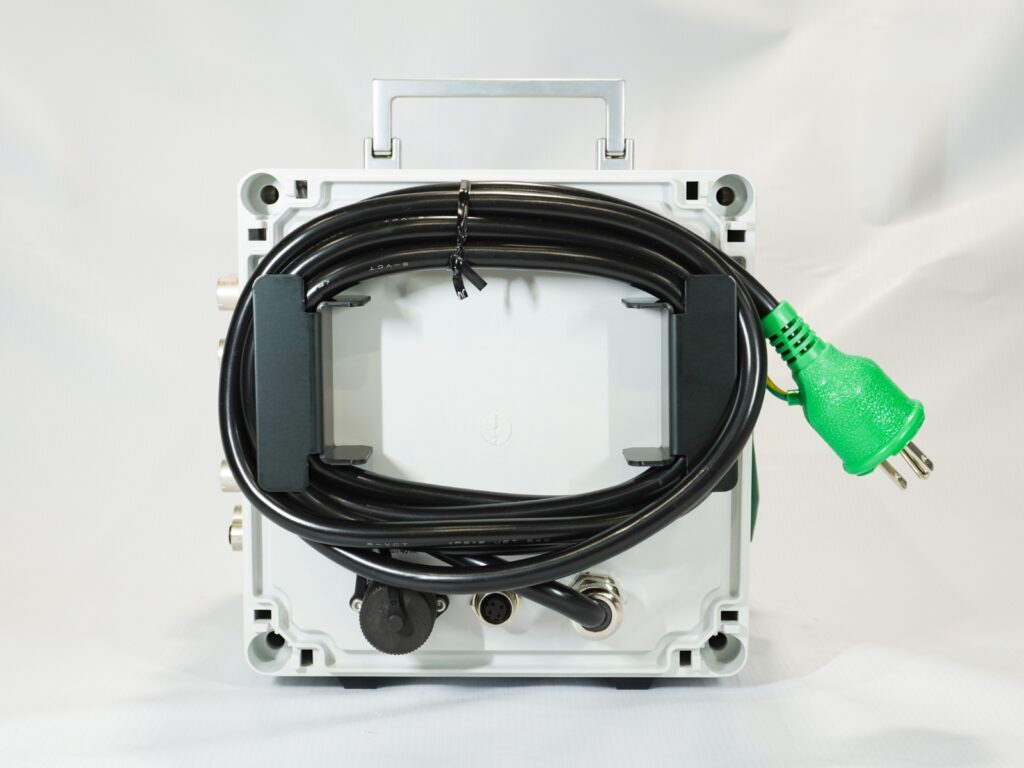

デジカジプラス
仕様
| 計測・制御 | |
| 接続センサ | センサ８台接続可能 電流出力4～20mA |
| 分解能 | 15bit 電流入力0～20mA |
| センサ電源 | DC24V |
| ポンプユニット制御 | 制御ユニット4台接続可能 |
| 本体 | |
| 全長、全幅、全高 | 224×235×247mm |
| 保護等級 | IP65相当 |
| 重量 | 約4700g |
| 電源 | AC100～240V ケーブル長1.5m |

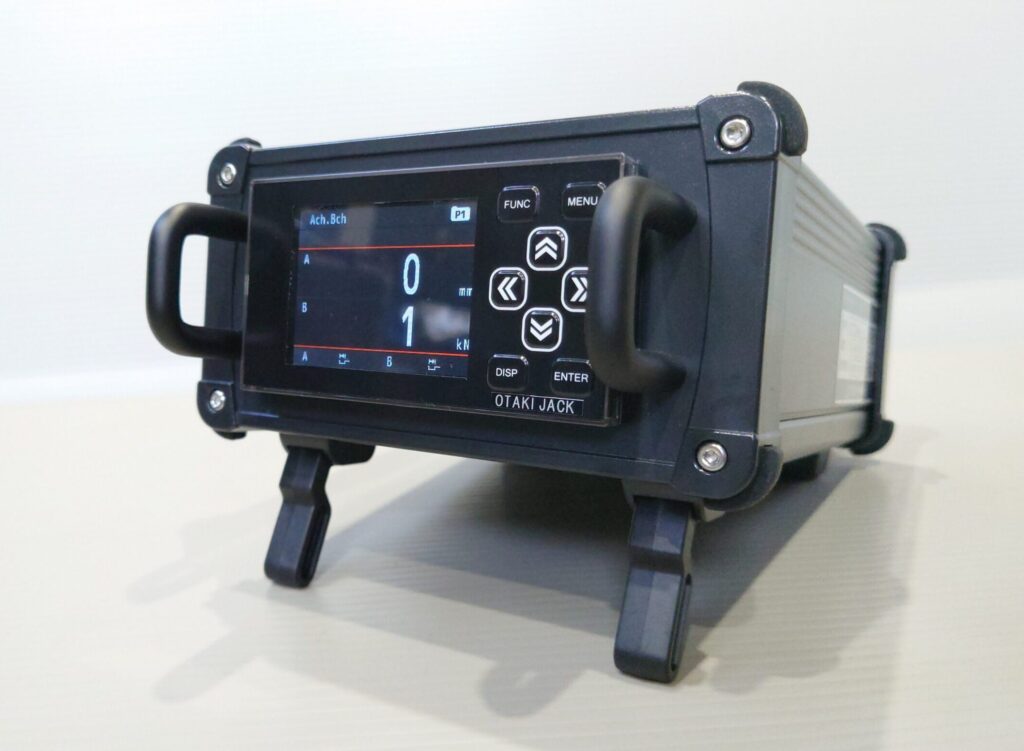

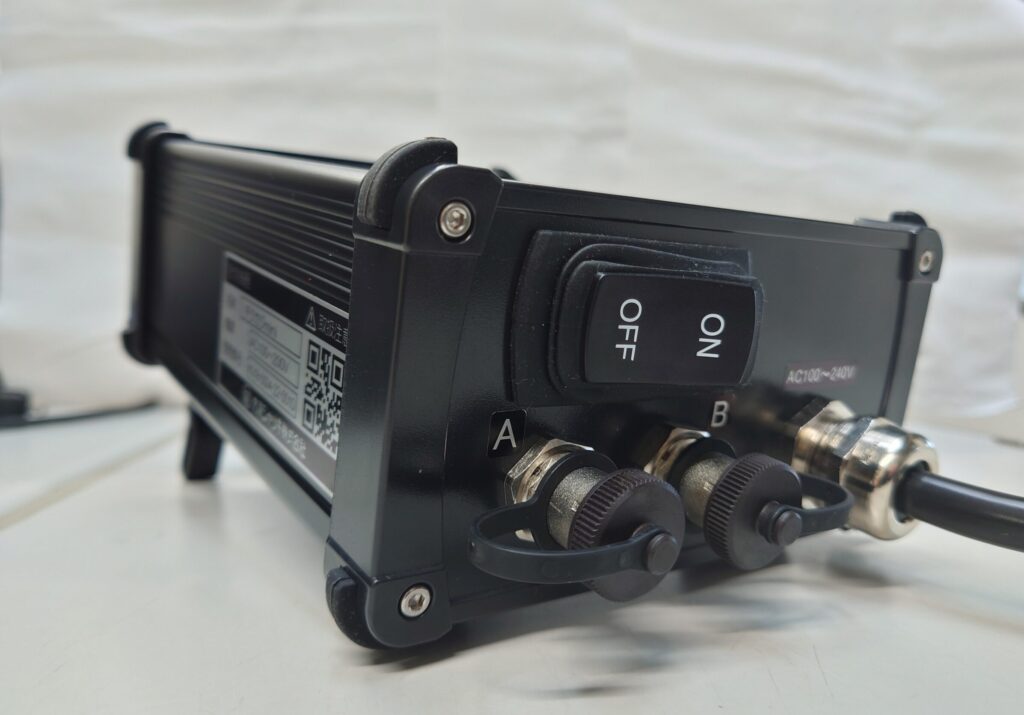

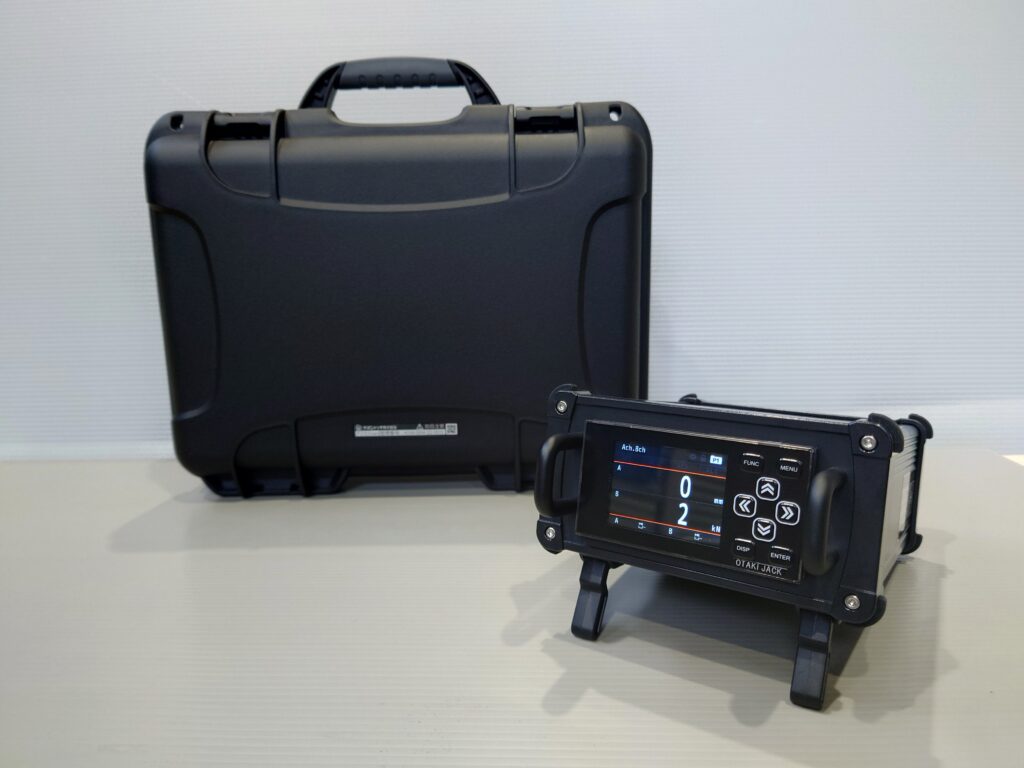

デジカジmini
仕様
| 計測 | |
| 接続センサ | 2台接続可能 電流出力4～20mA 消費電流2台合計 50mA以下 |
| 分解能 | 13bit相当 電流入力0～20mA |
| センサ電源 | DC24V A,Bch 合計50mA max |
| 本体 | |
| 全長、全幅、全高 | 253×151×89mm |
| 保護等級 | IP65相当 |
| 重量 | 約1380g |
| 電源 | AC100～240V ケーブル長1.5m |
乾電池式デジタル荷重計
仕様
| 計測 | |
| 精度 | ±0.25%F.S. ±1digit |
| 本体 | |
| 全長、全幅、全高 | 210×φ80×50mm |
| 保護等級 | IP65相当 |
| 重量 | 約400g |
| 電源 | 9V 乾電池 |
データ収集

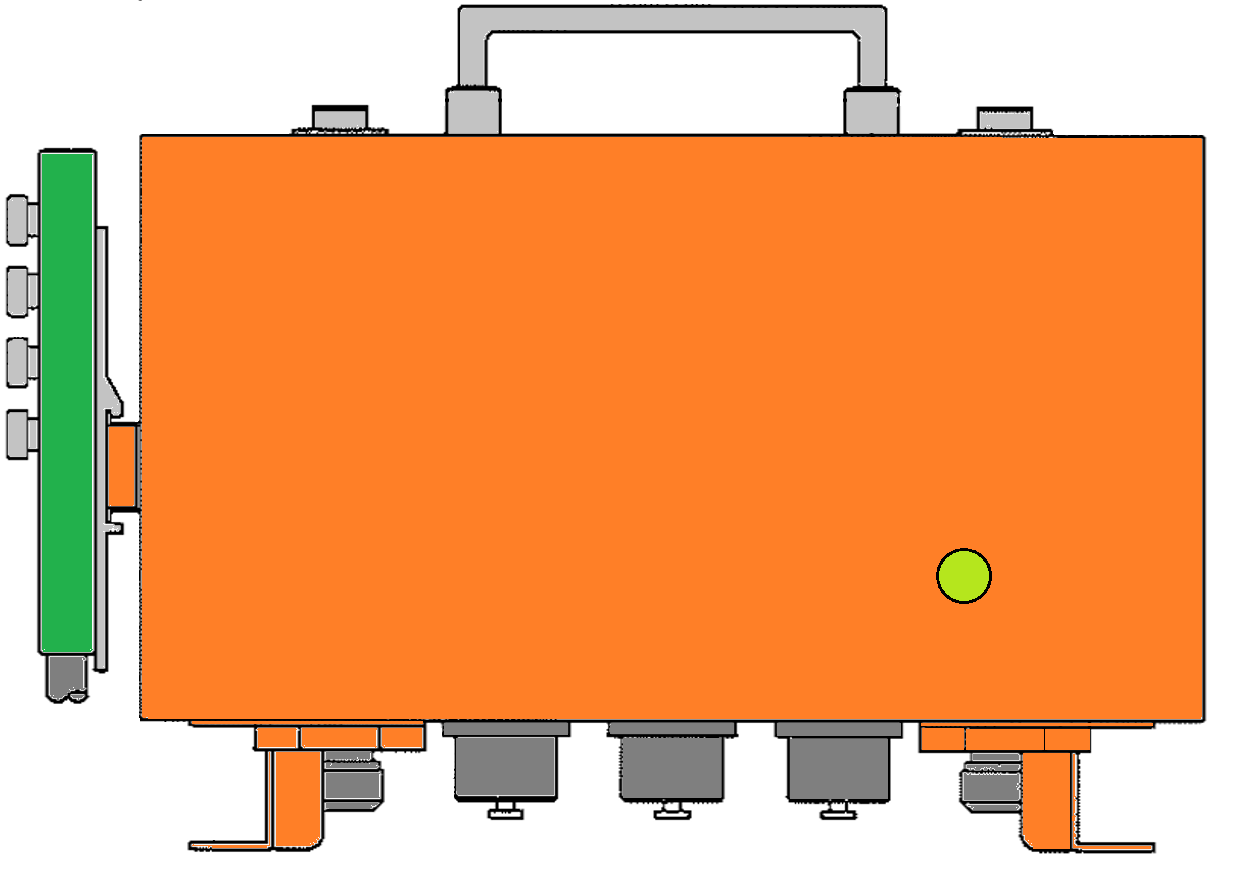

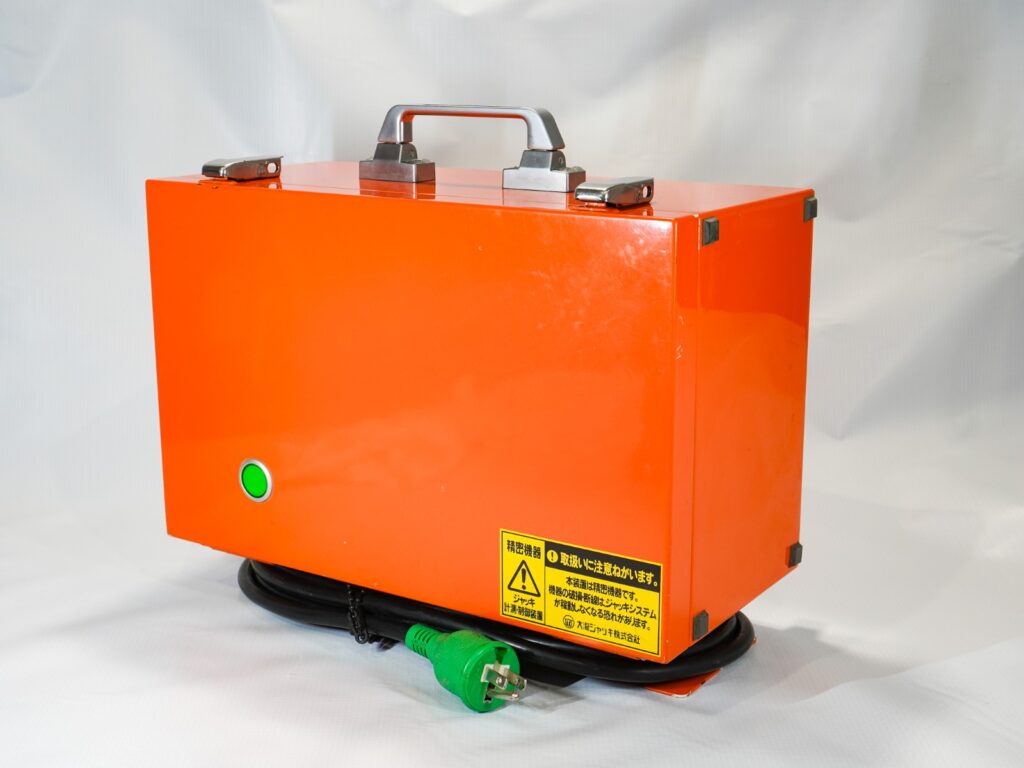

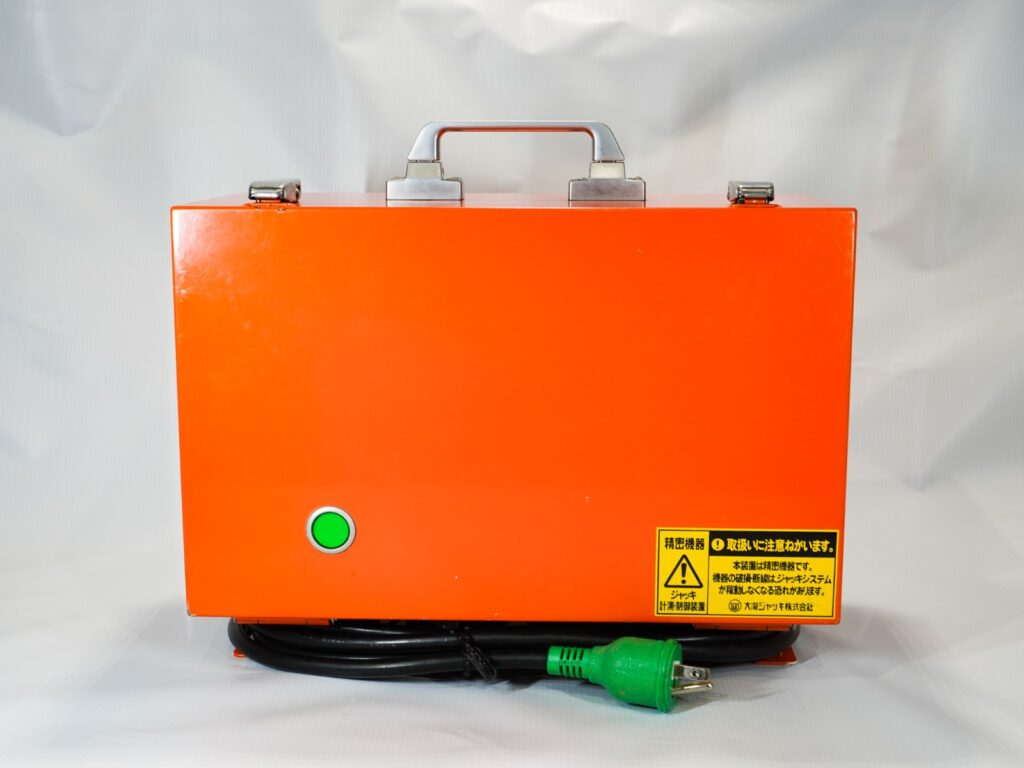

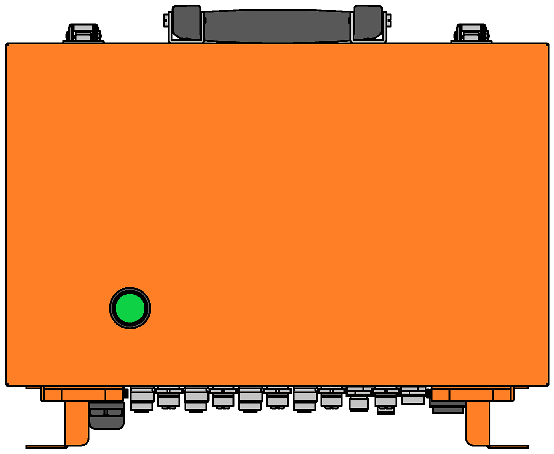

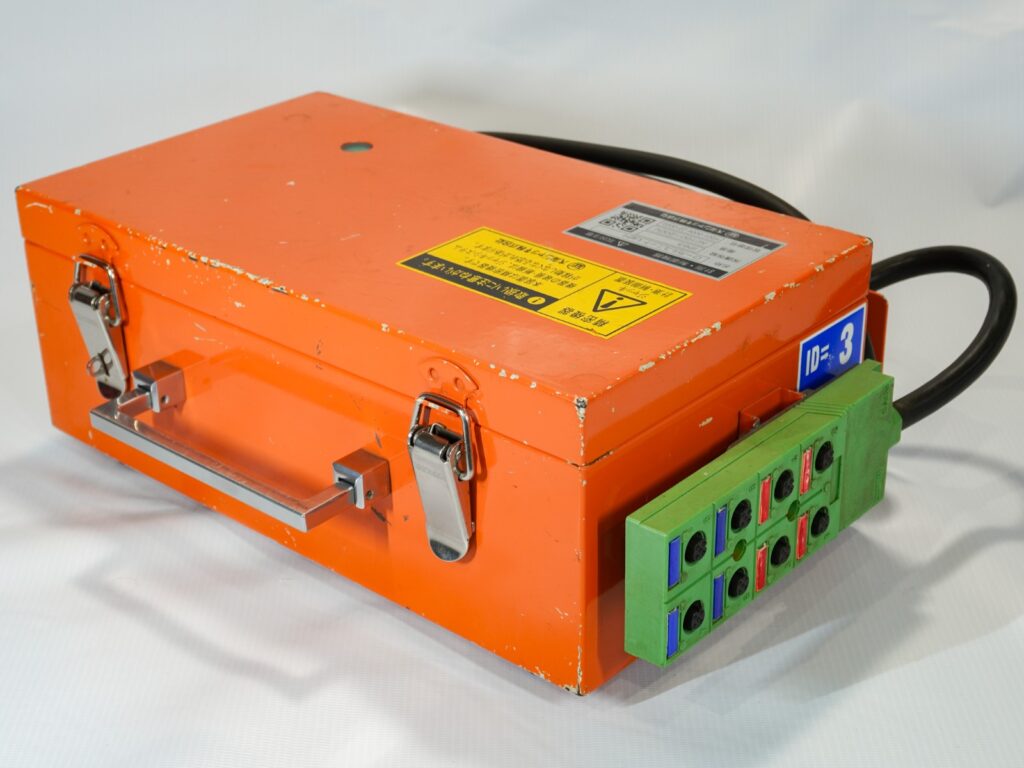

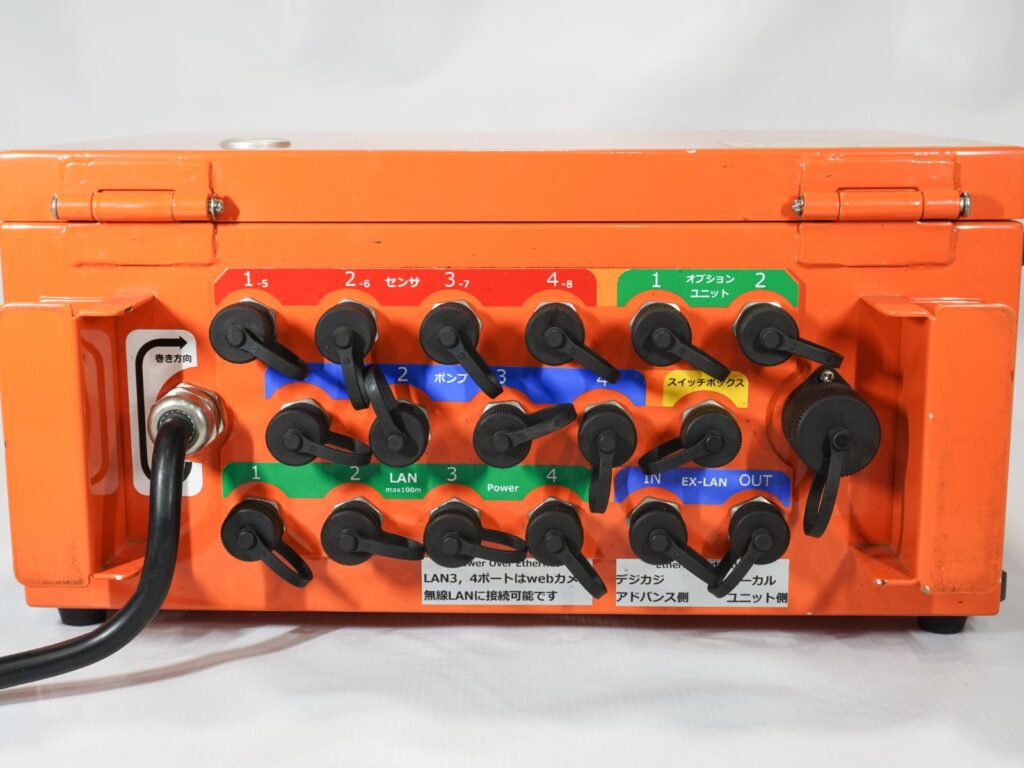

ローカルユニット
仕様
| 計測・制御 | |
| 接続センサ | 入力点数：8ch 入力レンジ：0～20mA 分解能：15bit |
| デジタル出力 | 出力点数：4ch(ポンプユニット制御) |
| デジタル入力 | 入力点数：1ch(スイッチボックス入力) |
| 本体 | |
| 全長、全幅、全高 | 350×260×173mm |
| 保護等級 | IP65相当 |
| 重量 | 約7.8kg |
| 電源 | AC85～264V ケーブル長1.5m |
センサ

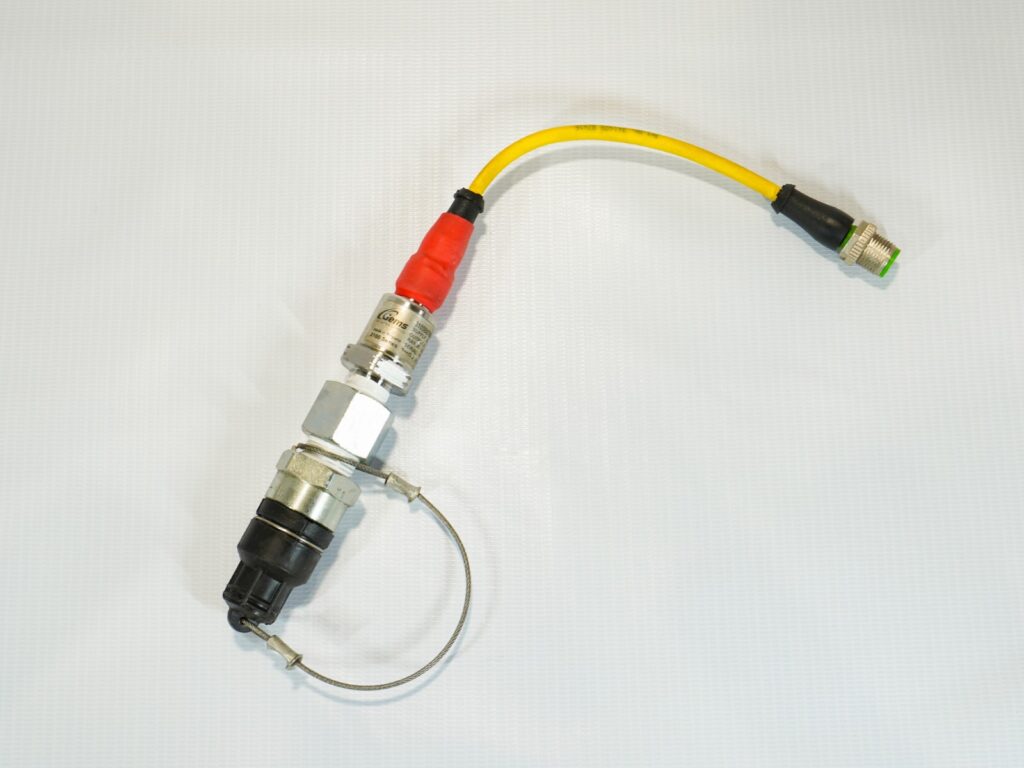

圧力変換器
圧力変換器は、圧力を4～20mAの電流値として出力します。デジカジや、ローカルユニットに接続することにより、出力された電流をデジタル数値として表示することができます。
仕様
| 圧力レンジ | 0MPa～70Mpa |
| 精度 | ±0.25% |
| 重量 | 25g(センサ部のみ) |

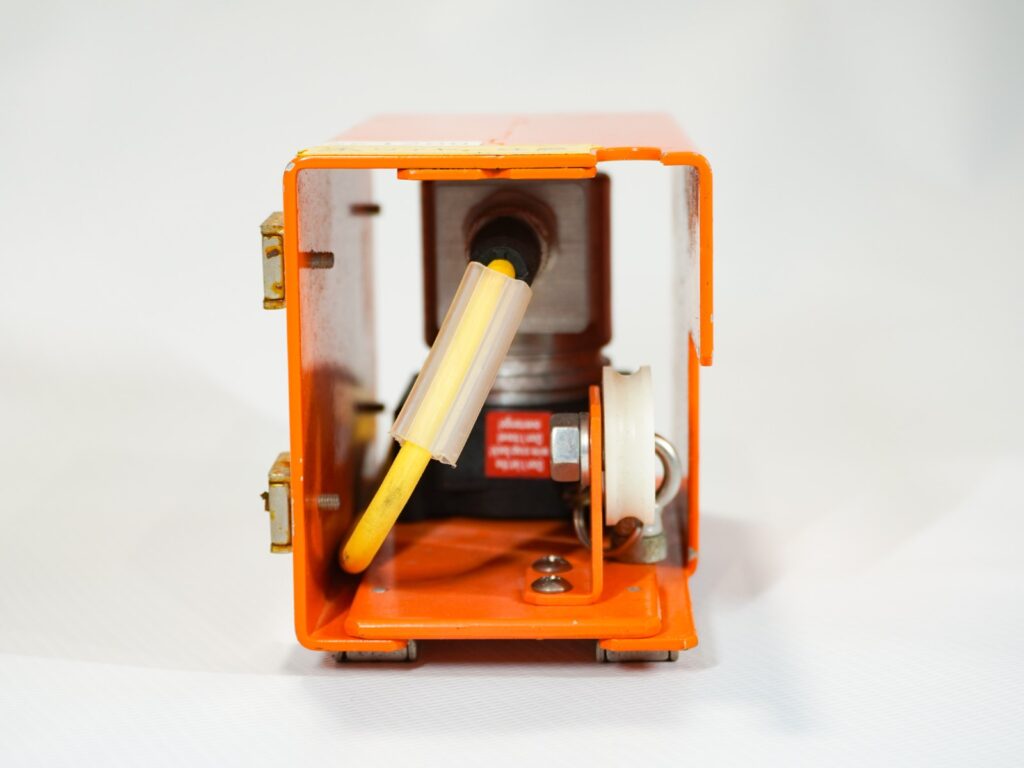

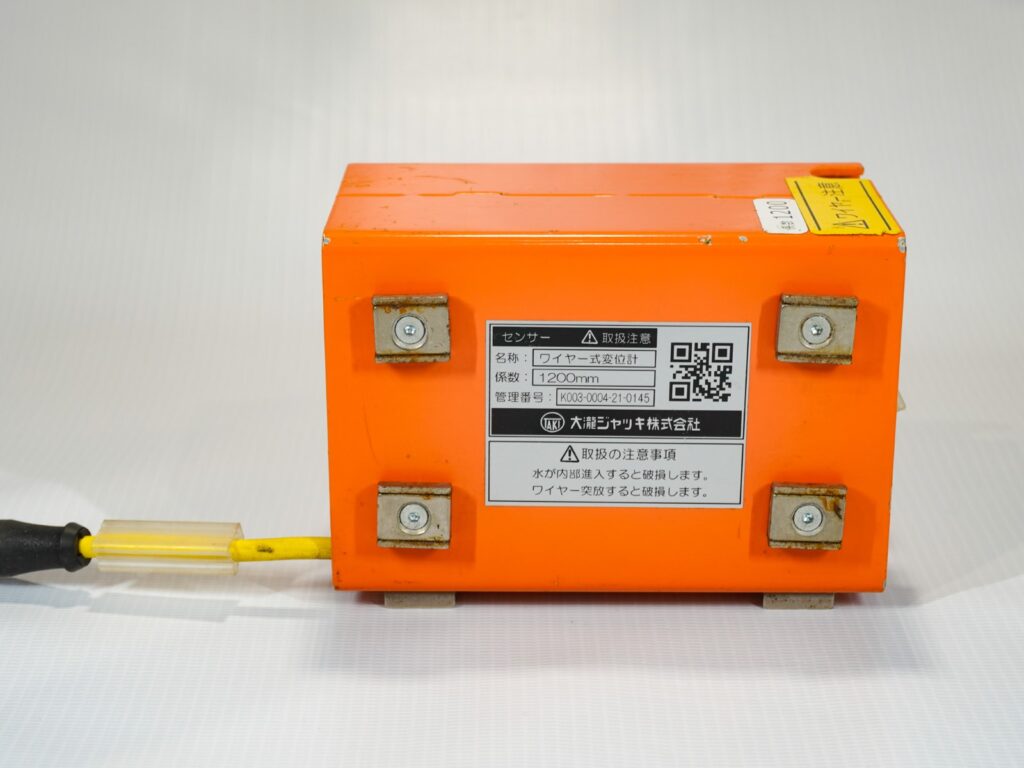

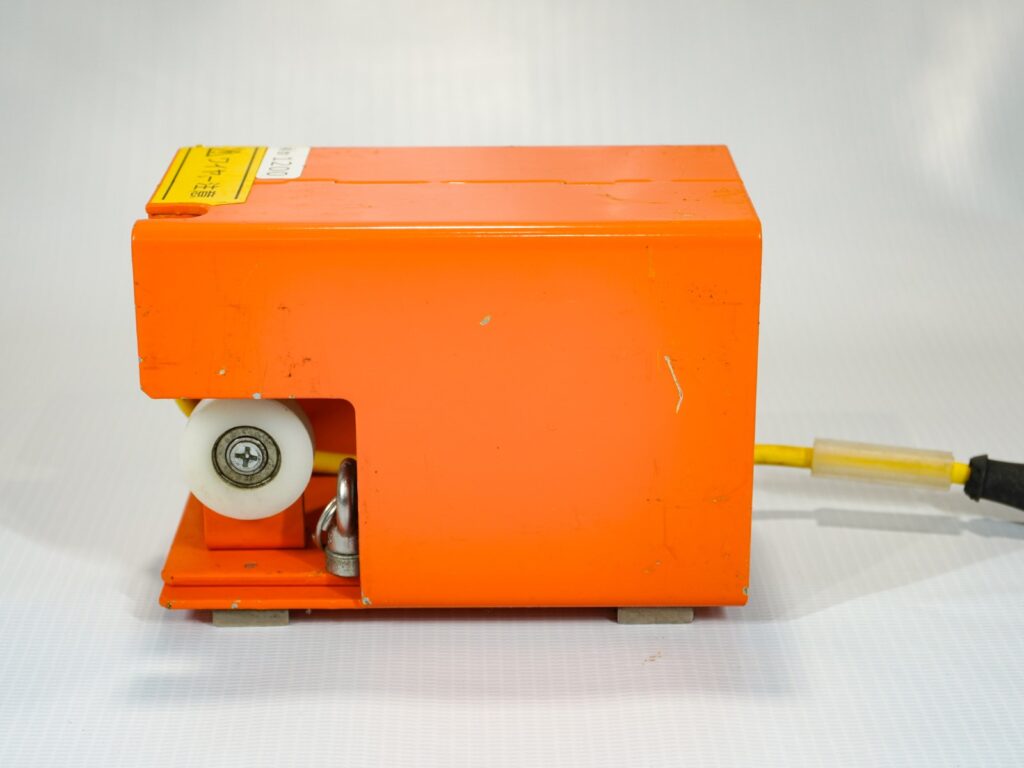

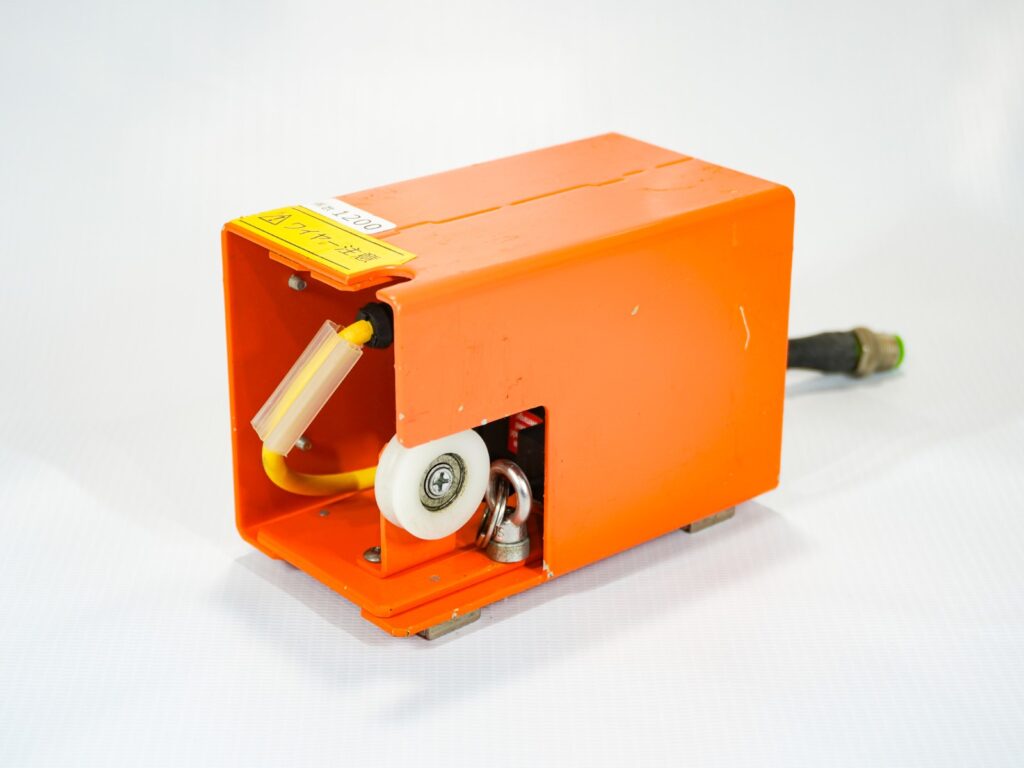

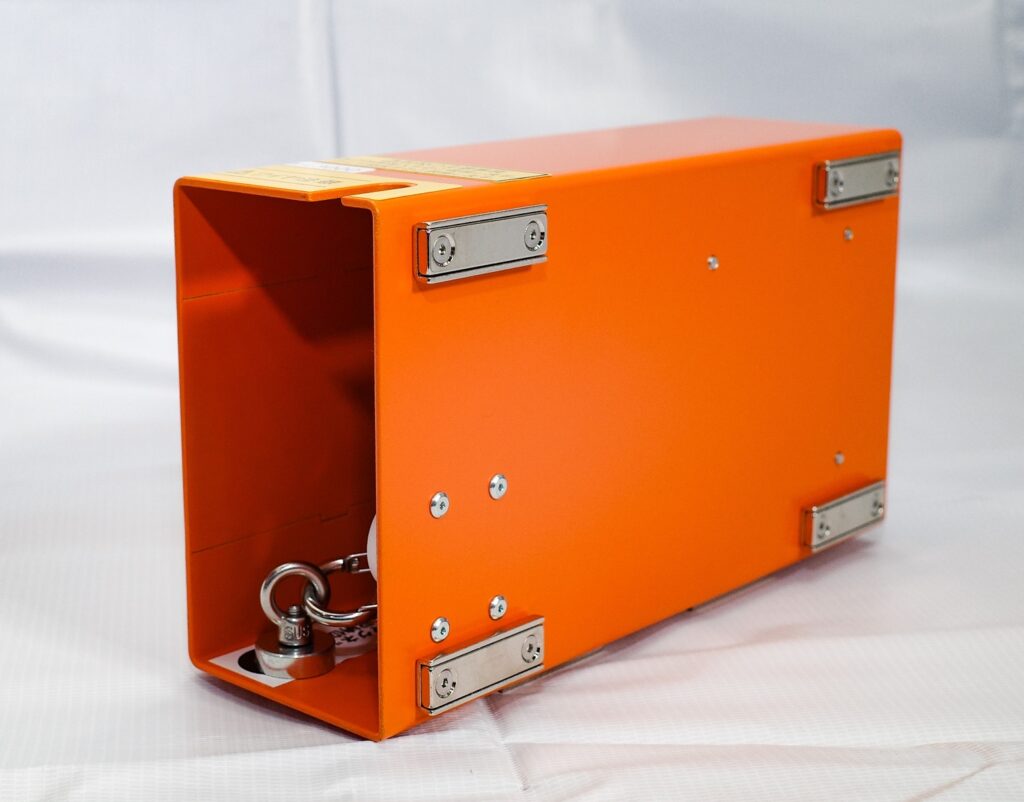

ワイヤ式変位計
ワイヤ式変位計は、ワイヤの引き出し量を4～20mAの電流値として出力します。デジカジやローカルユニットに接続することにより、出力された電流をデジタル数値として表示することができます。
仕様
| 測定範囲 | 40mm～1240mm |
| 精度 | ±0.2% |
| 重量 | 920g |

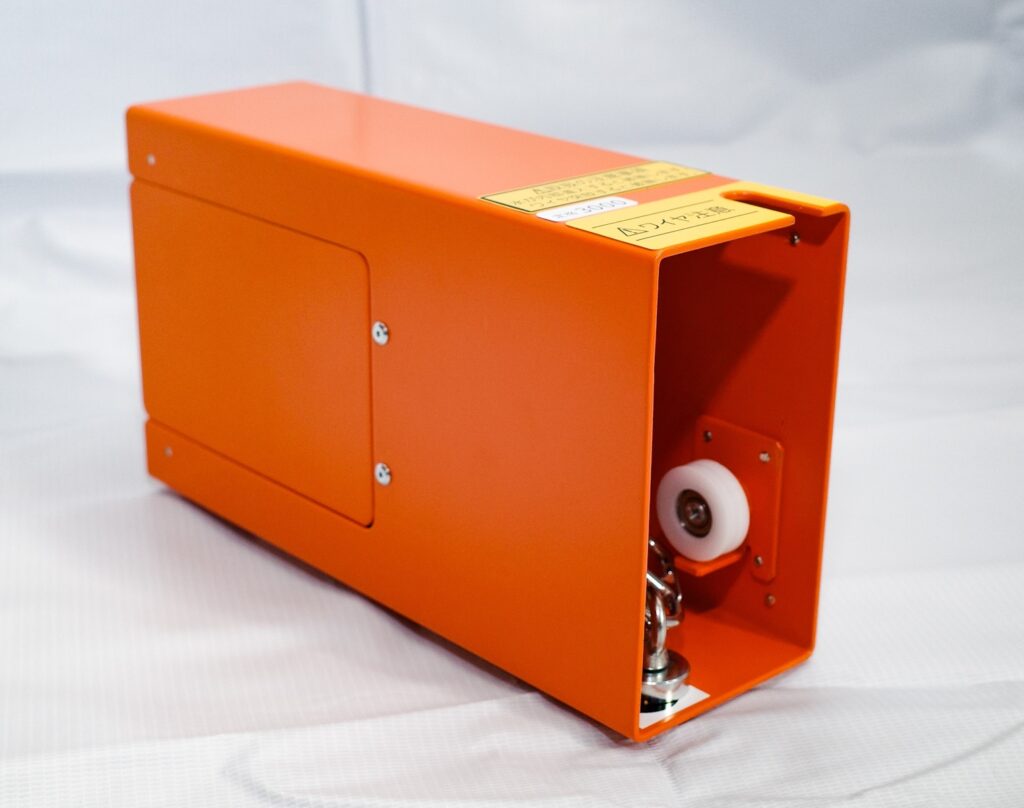

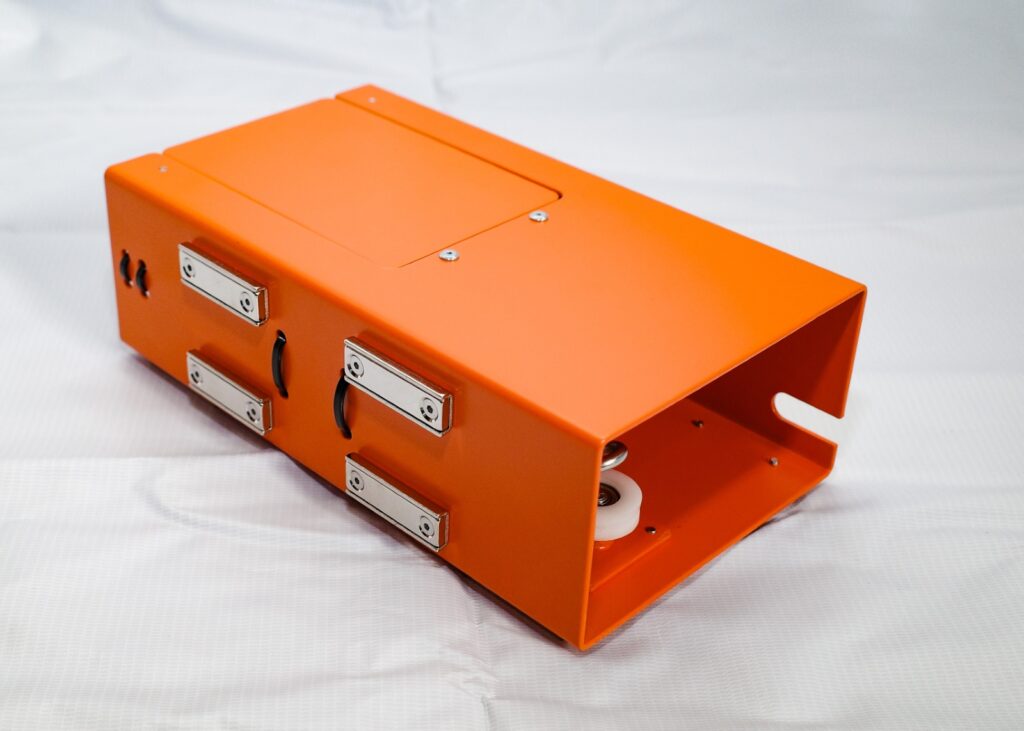

仕様
| 測定範囲 | 0mm～3000mm |
| 精度 | ±2mm |
| 重量 | 約350g(保護カバー重量：1900g) |

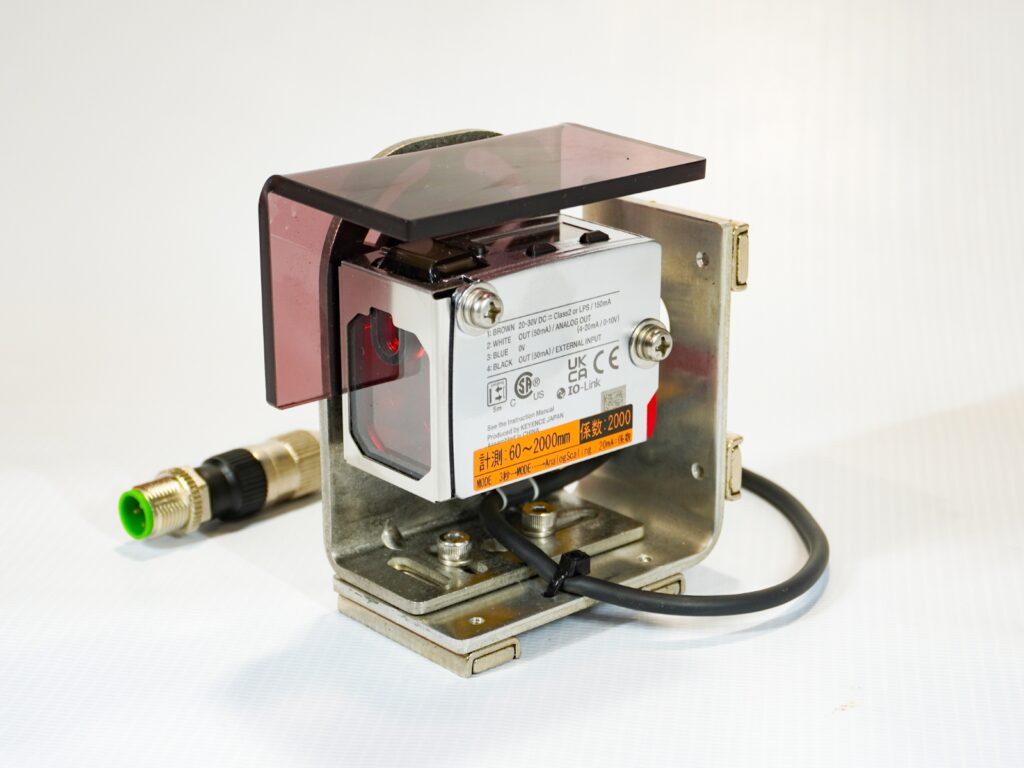

レーザ式変位計
レーザ式変位計は、レーザ光を用いて測定物体との距離を4～20mAの電流値として出力します。デジカジやローカルユニットに接続することにより、出力された電流をデジタル数値として表示することができます。
仕様
| 測定範囲 | 60～5000mm |
| 精度 | 白面 3m：±3mm 5m：±5mm |
| 灰面 3m：±6mm 5m：±14mm | |
| 重量 | 200(本体のみ) |

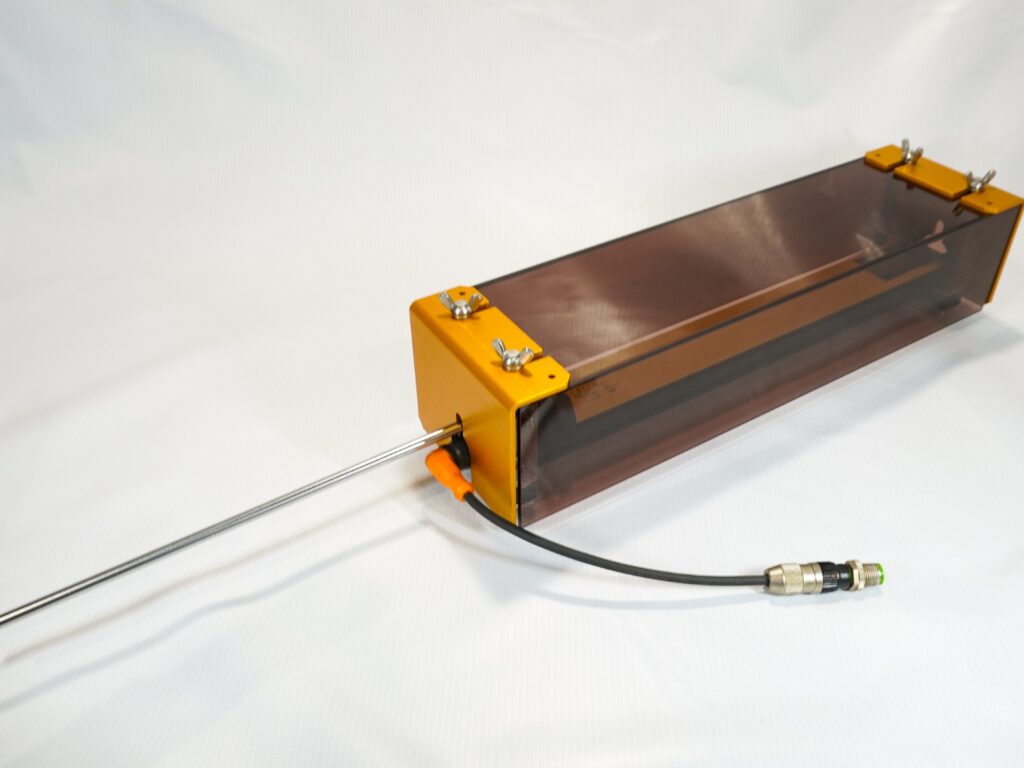

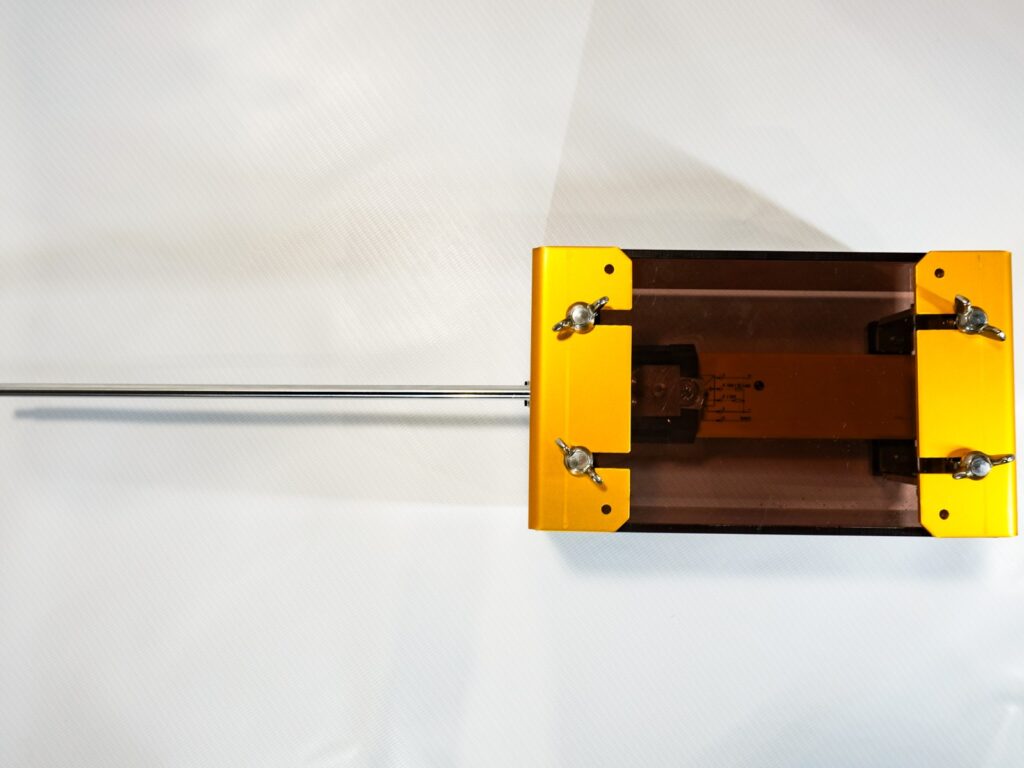

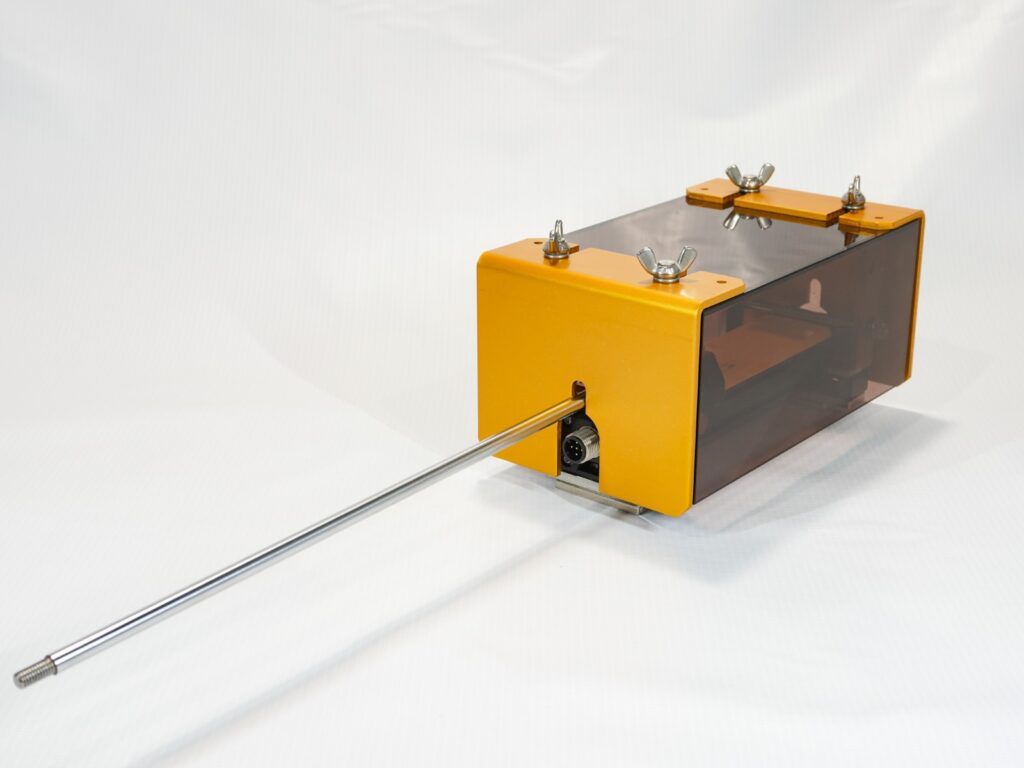

リニア変位計
リニア式変位計は、位置決めエレメントの位置によって変化するレシーバコイルの電圧変化を4～20mAの電流値として出力します。デジカジやローカルユニットに接続することにより、出力された電流をデジタル数値として表示することができます。
仕様
| 測定範囲 | |
| 精度 | |
| I | |
| 重量 | 約1380g |

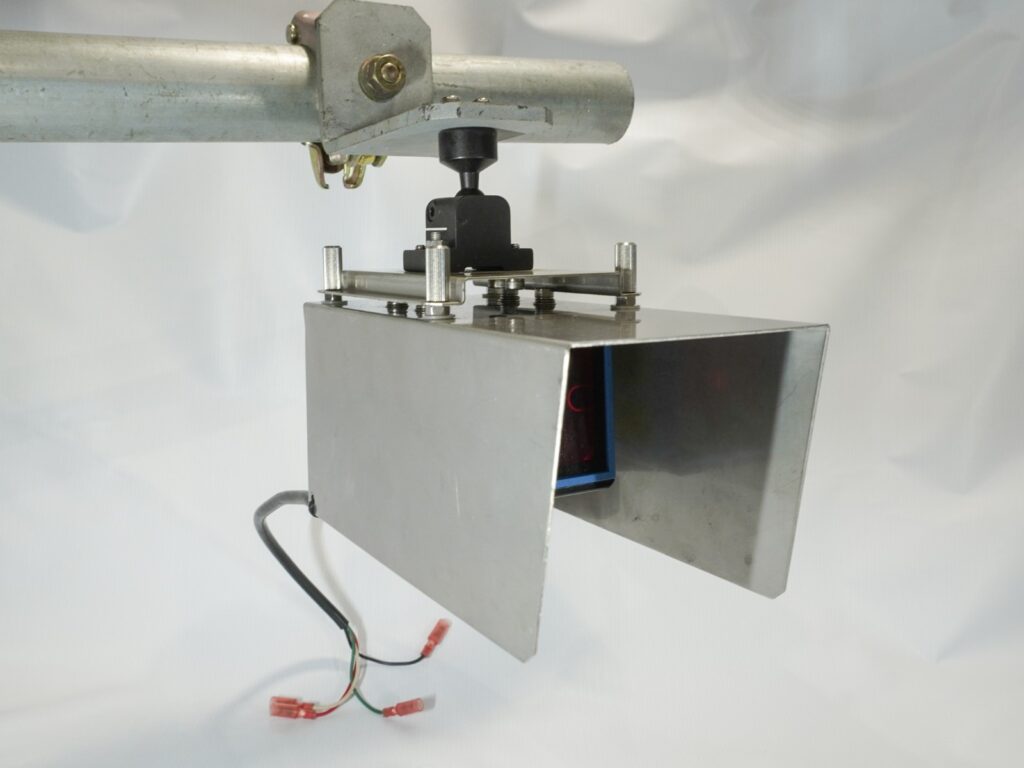

レーザ式距離計
レーザ式距離計は、レーザを反射板に照射し反射させることで、測定物体との距離をデジタル信号で出力します。出出力されたデジタル信号はシリアル通信仕様ではデジカジアドバンスで取り込みます。イーサネット通信仕様では、計測システムのイーサネット通信網で接続することができます。
仕様
| 計測 | |
| 接続センサ | 2台接続可能 電流出力4～20mA 消費電流2台合計 50mA以下 |
| 分解能 | 13bit相当 電流入力0～20mA |
| センサ電源 | DC24V A,Bch 合計50mA max |
| 重量 | 約1380g |
センサ付属品

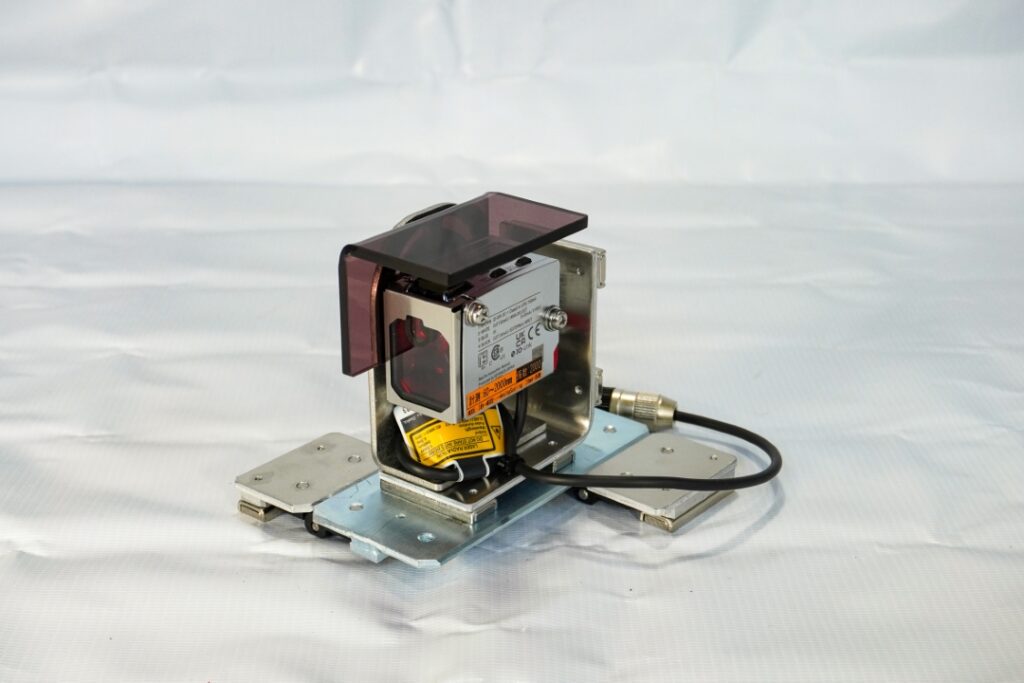

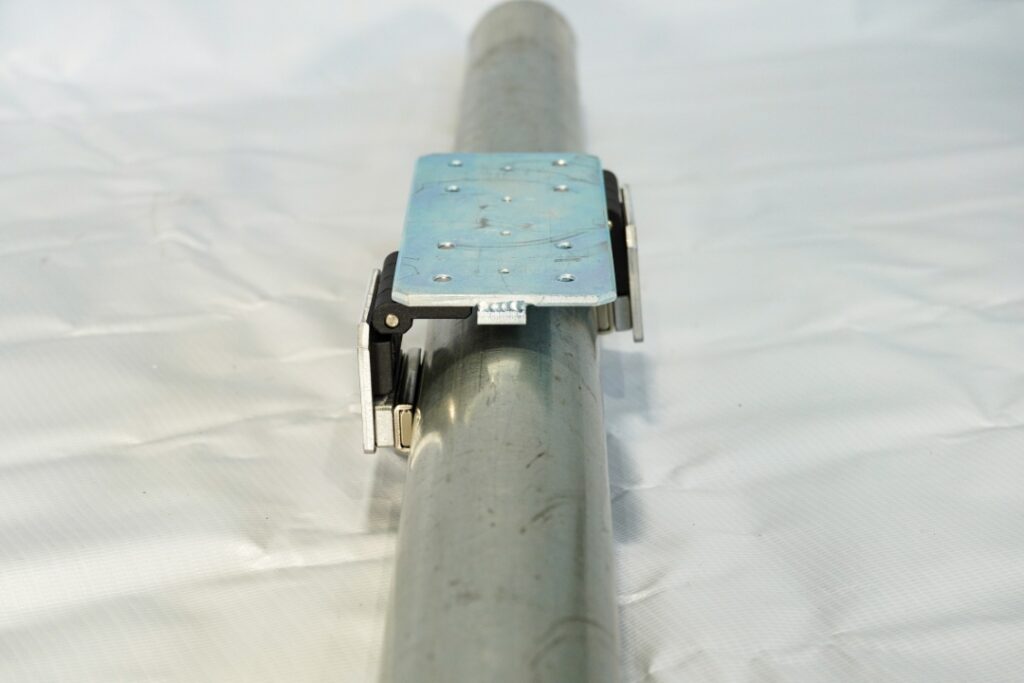

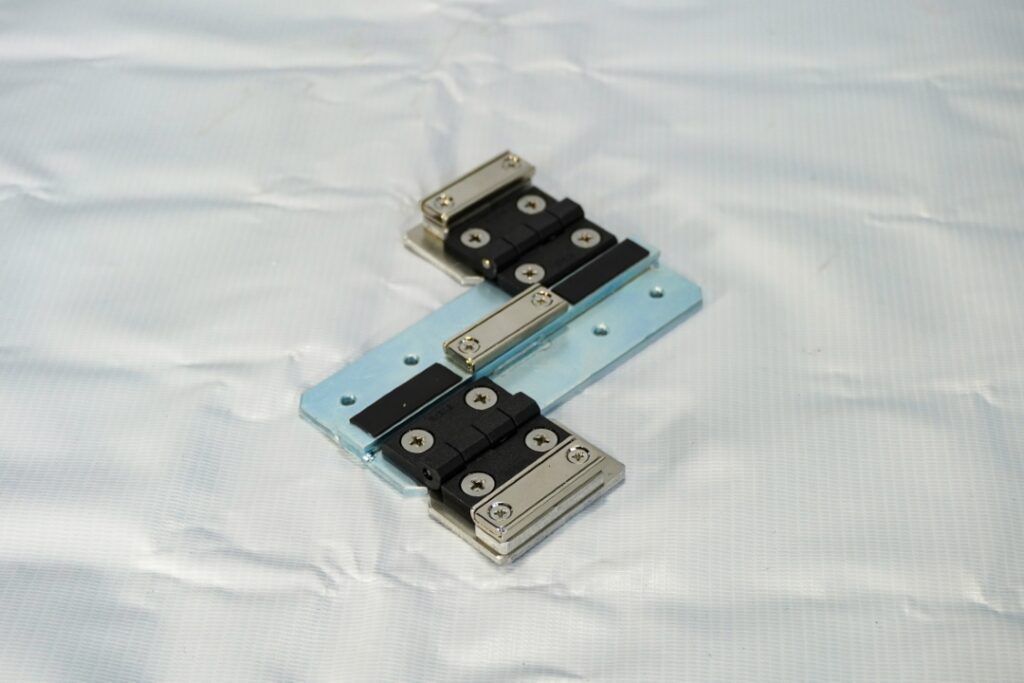

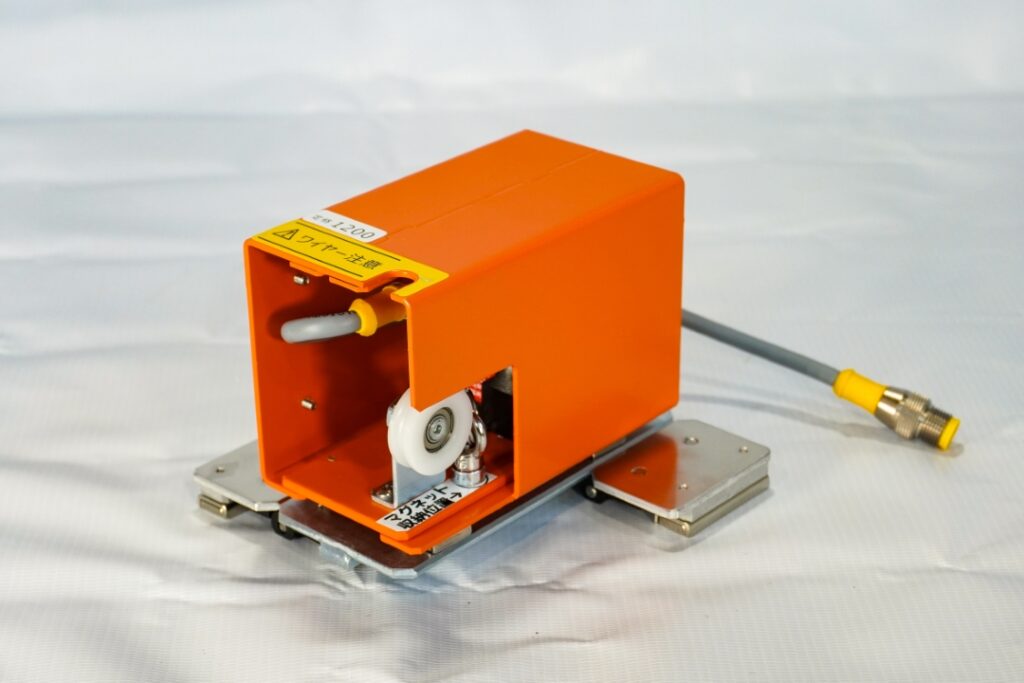

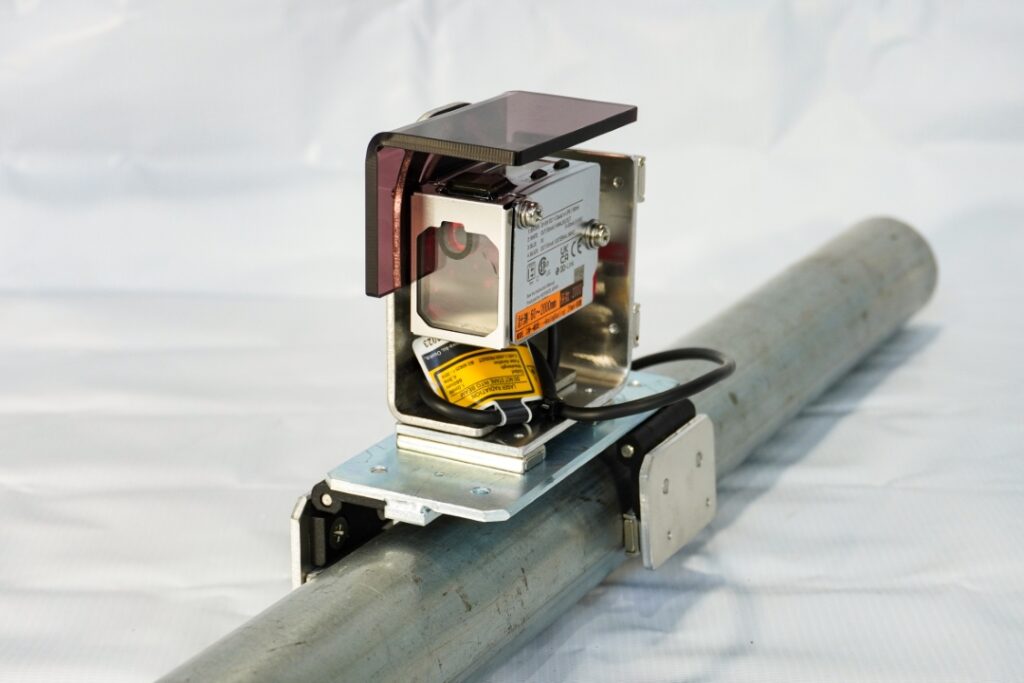

マグネットキャッチャー
マグネットキャッチャーは、ジャッキや現場設備に強力な磁力で簡単に固定できる計測機器用保持具です。ボルト等を必要とせず、対象物へワンタッチで脱着できます。
仕様
| 全長、全幅、全高 | 253×151×89mm |
| 重量 | 約1380g |

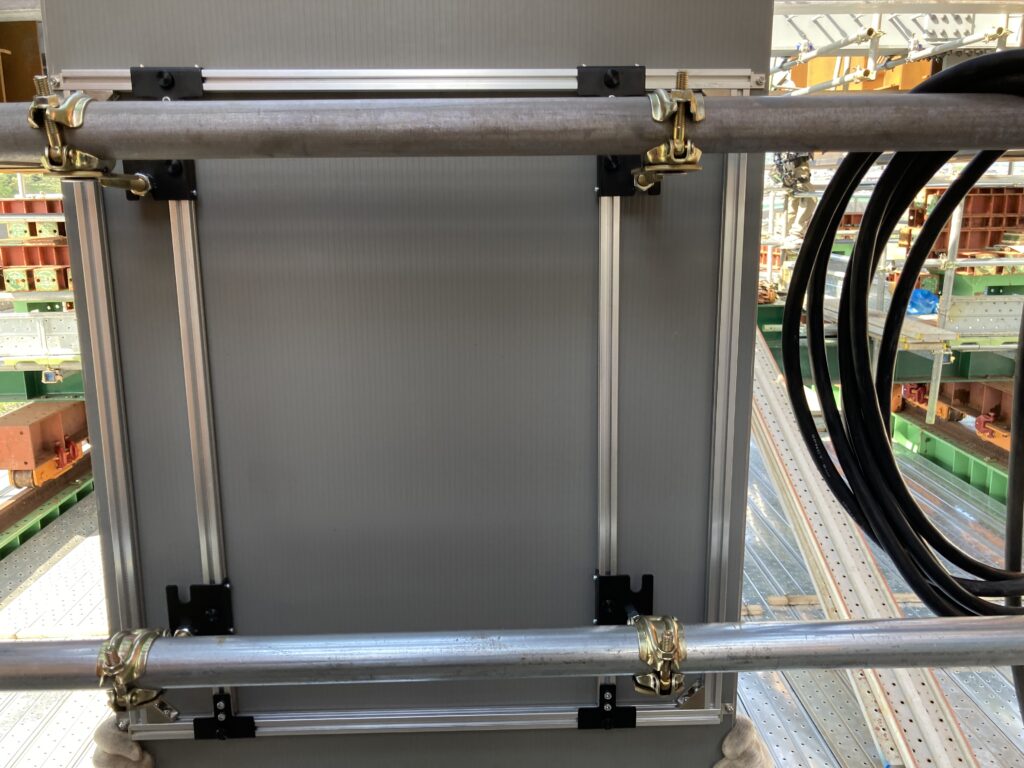

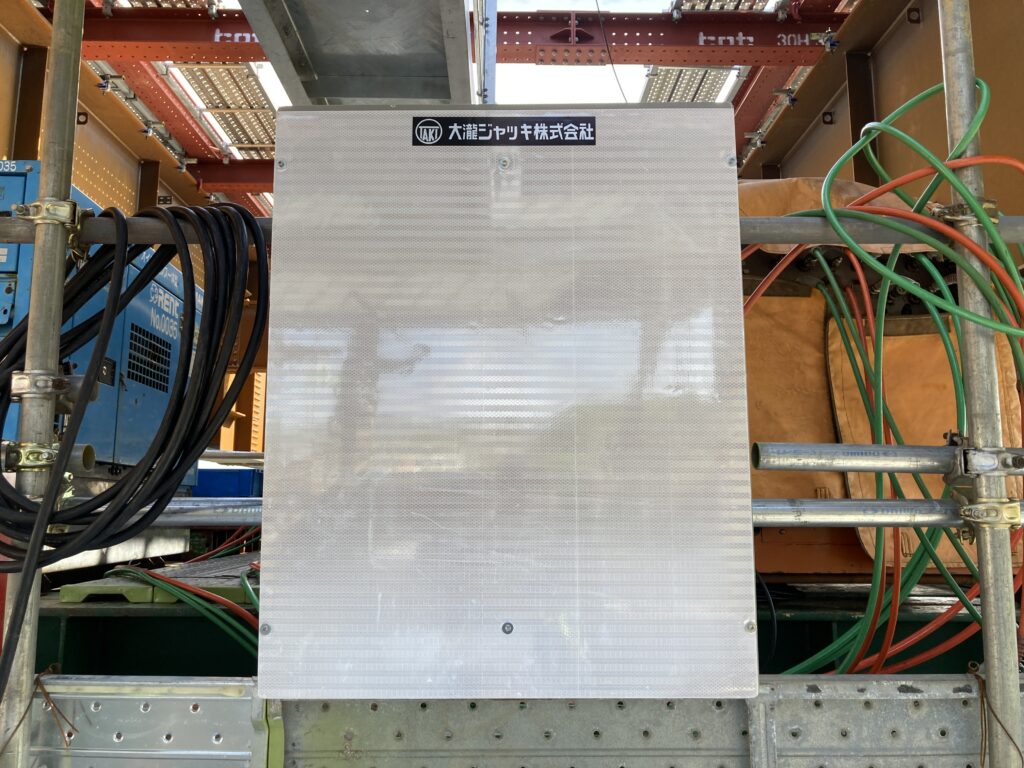

レーザー距離計用 反射板
仕様
| 分解能 | 13bit相当 電流入力0～20mA |
| 全長、全幅、全高 | 253×151×89mm |
| 重量 | 約1380g |
スイッチボックス・コントローラ

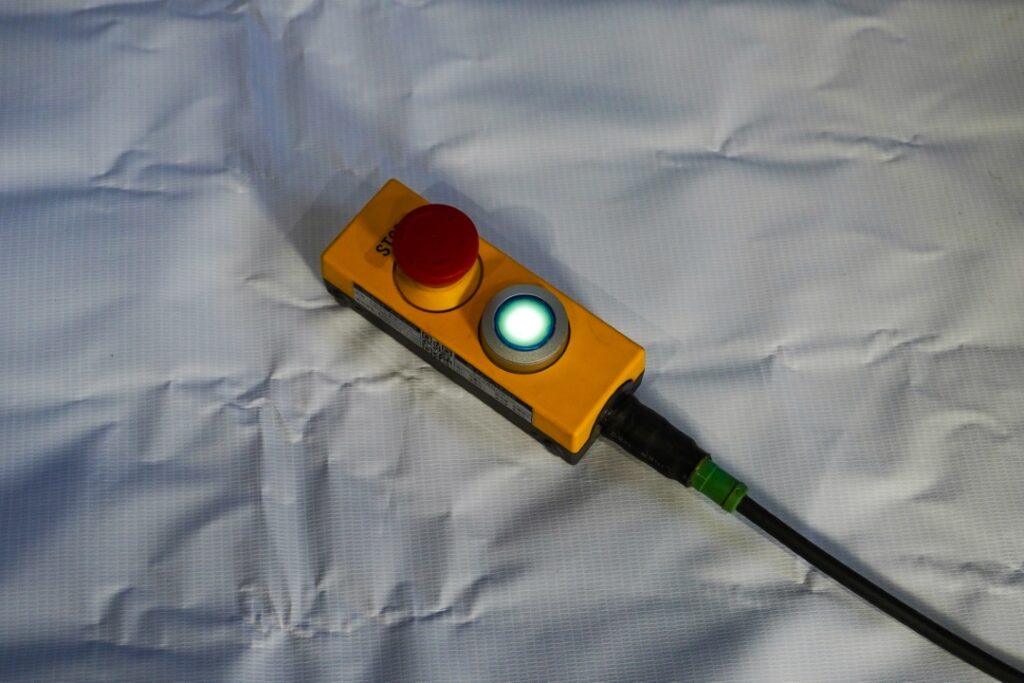

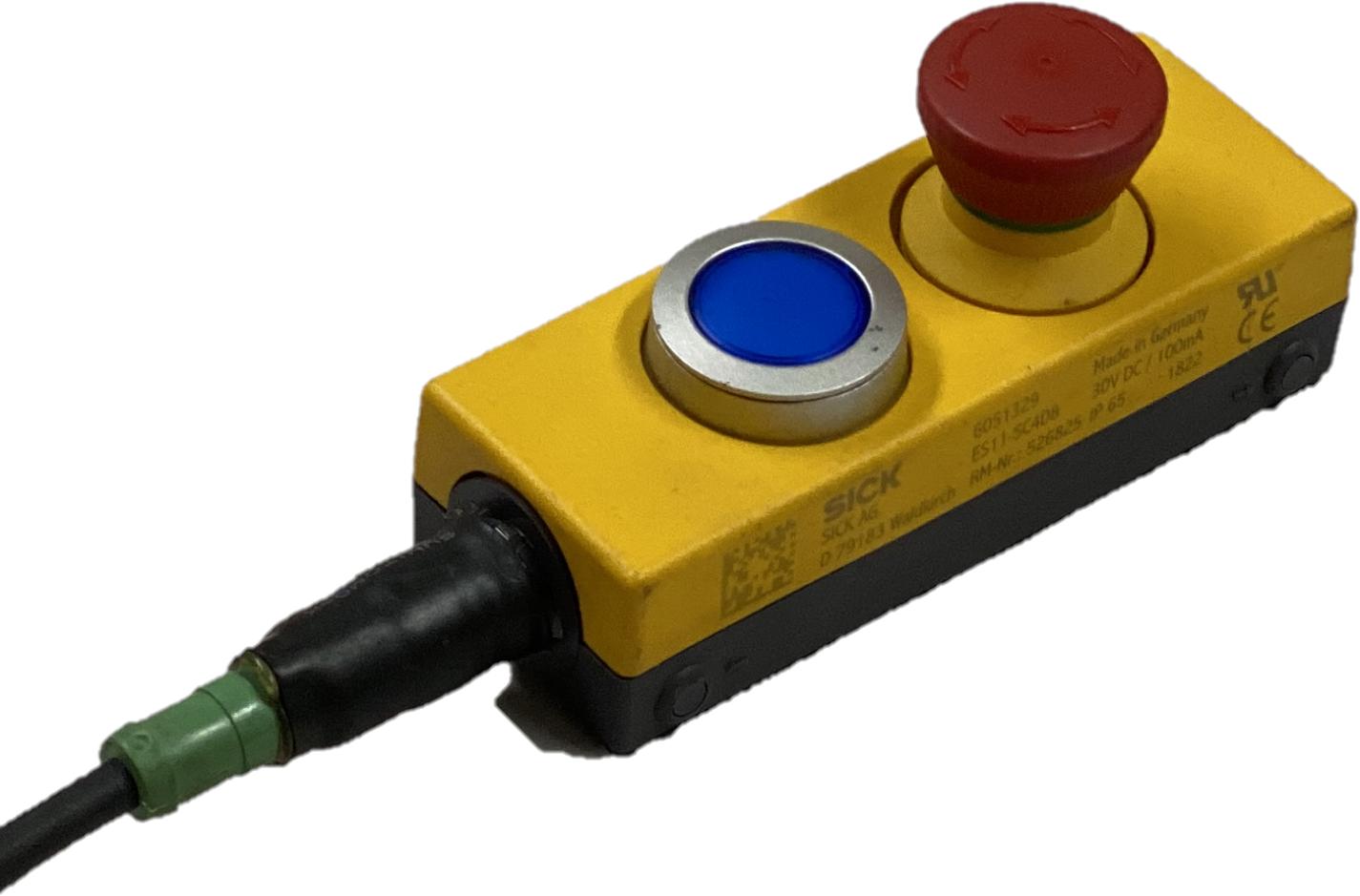

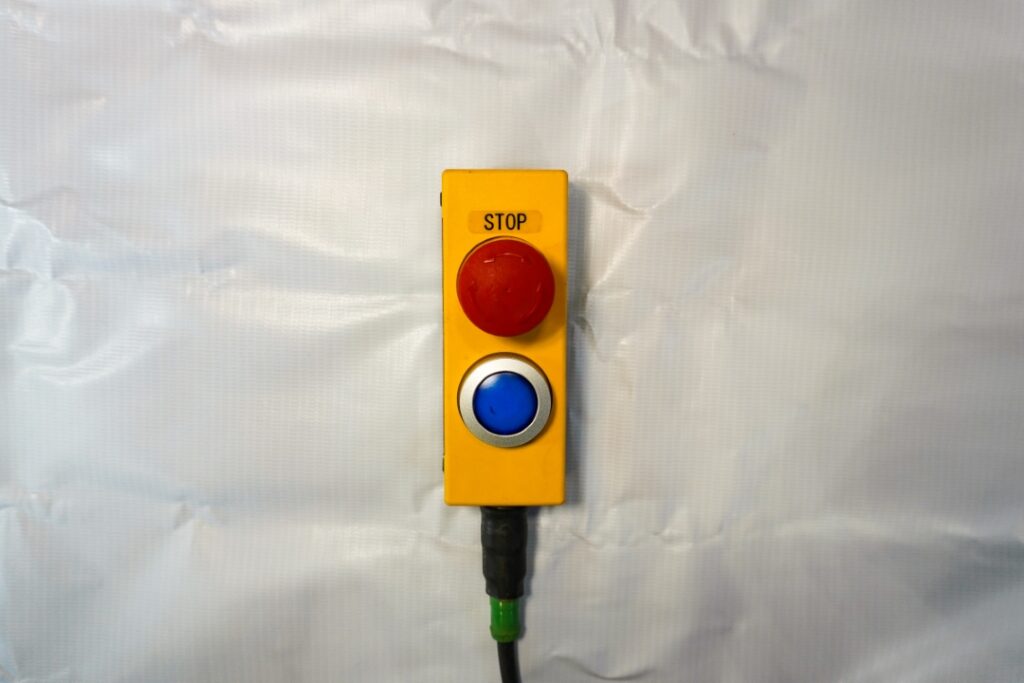

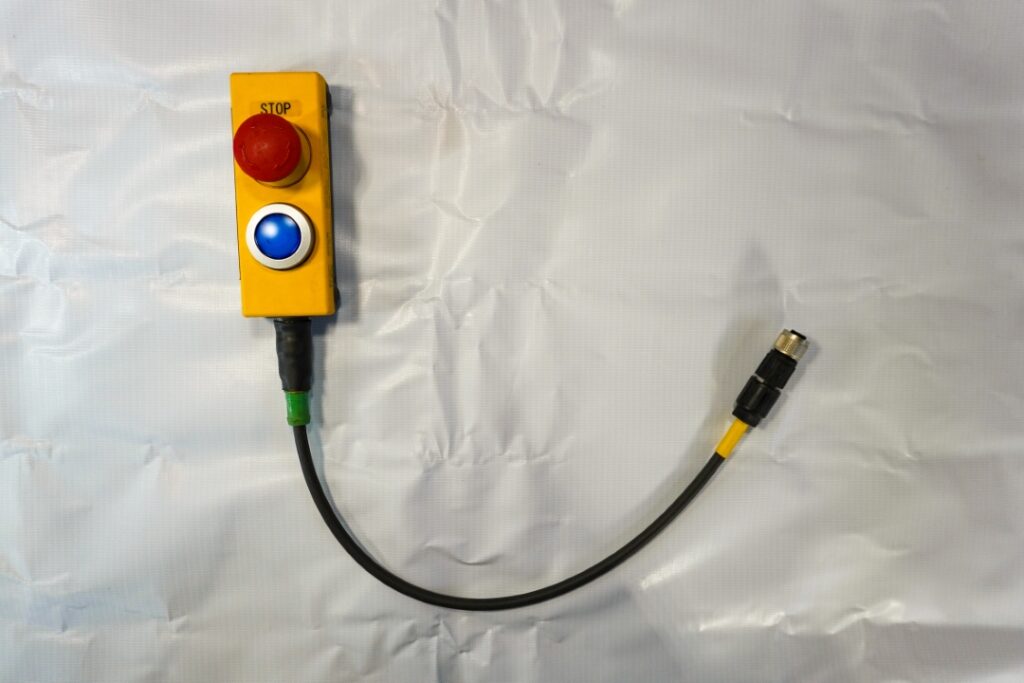

スイッチボックス
仕様
| 保護等級 | IP65相当 |
| 重量 | 約1380g |

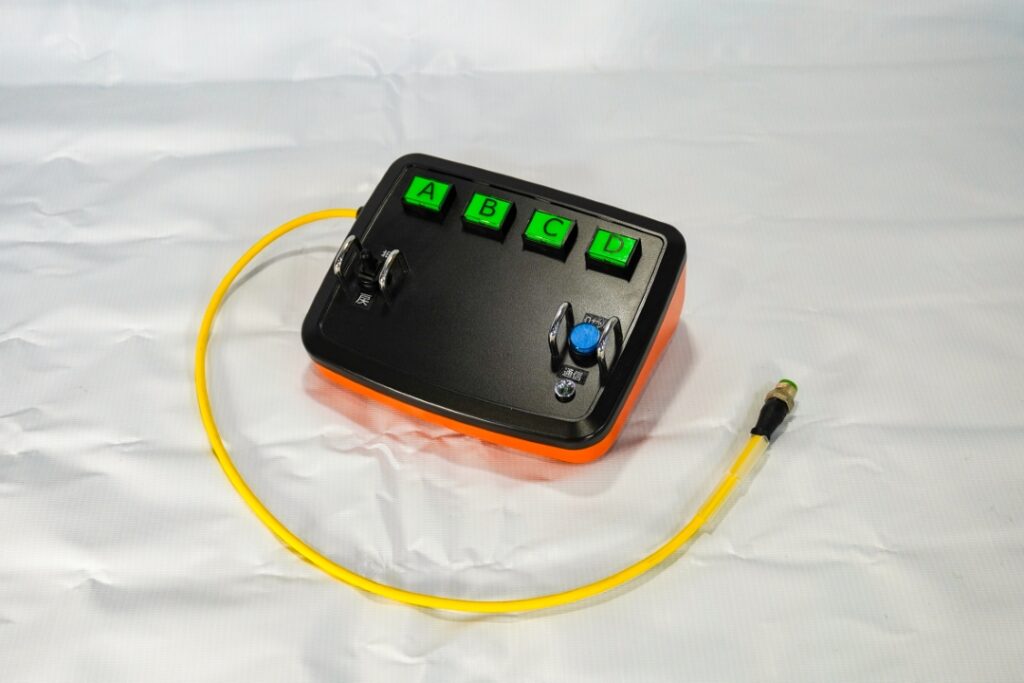

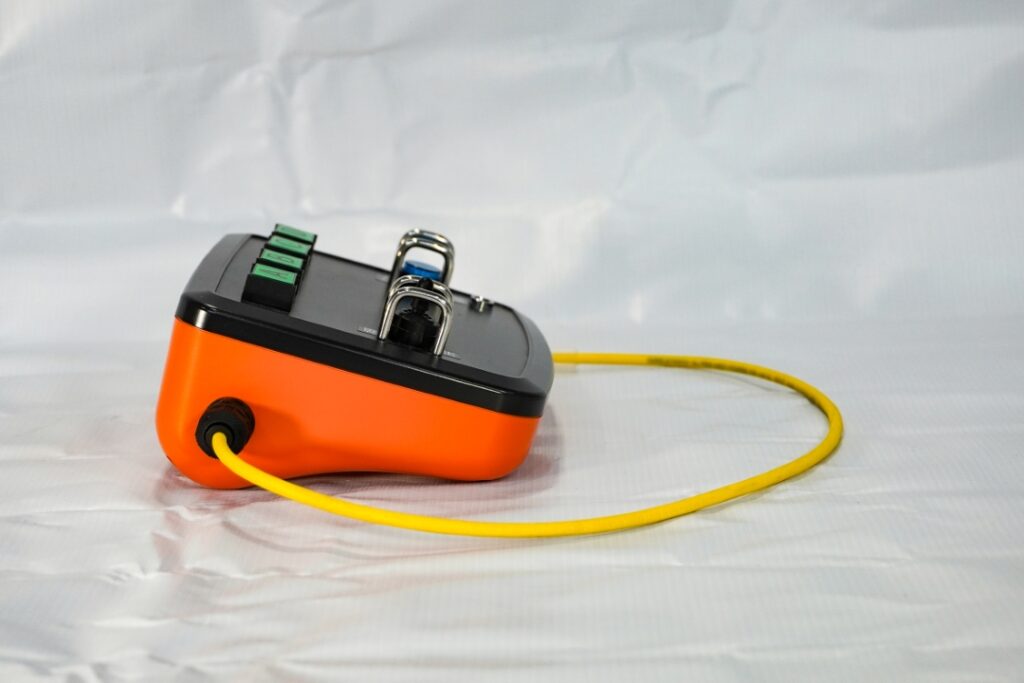

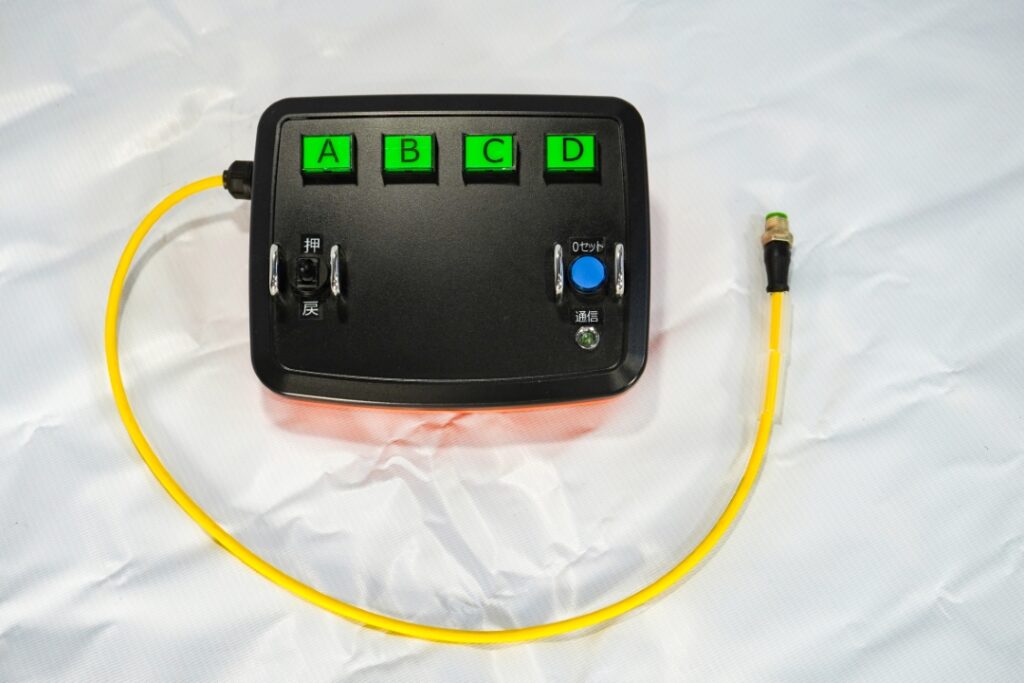

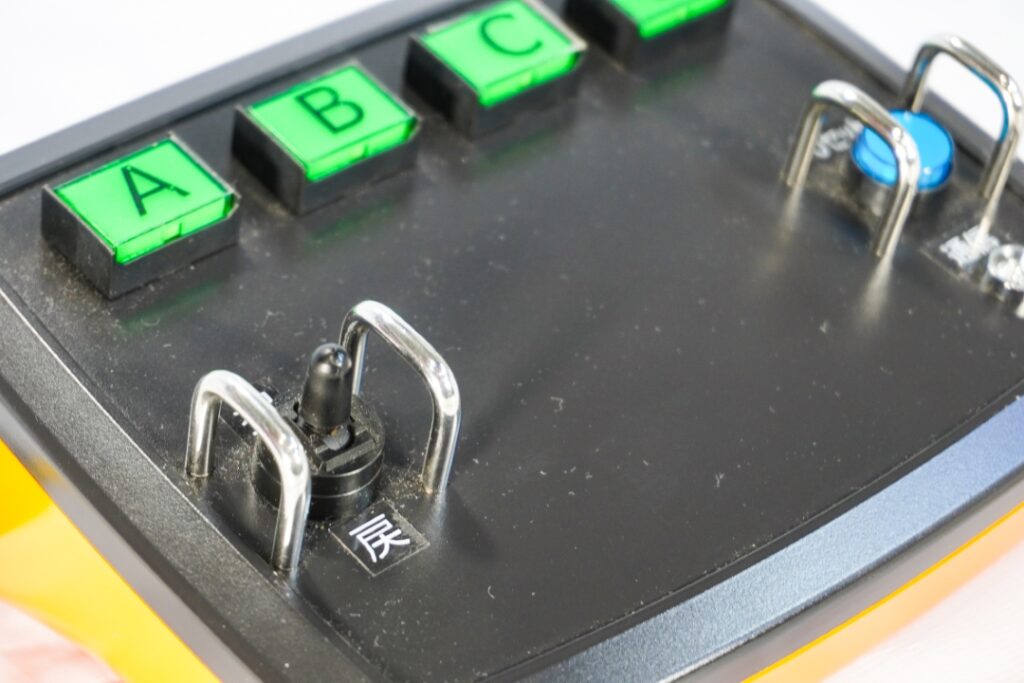

オプションコントローラ
ローカルユニットに接続することで、対象のポンプユニットを操作することができます。
仕様
| 分解能 | 13bit相当 電流入力0～20mA |
| 重量 | 約1380g |

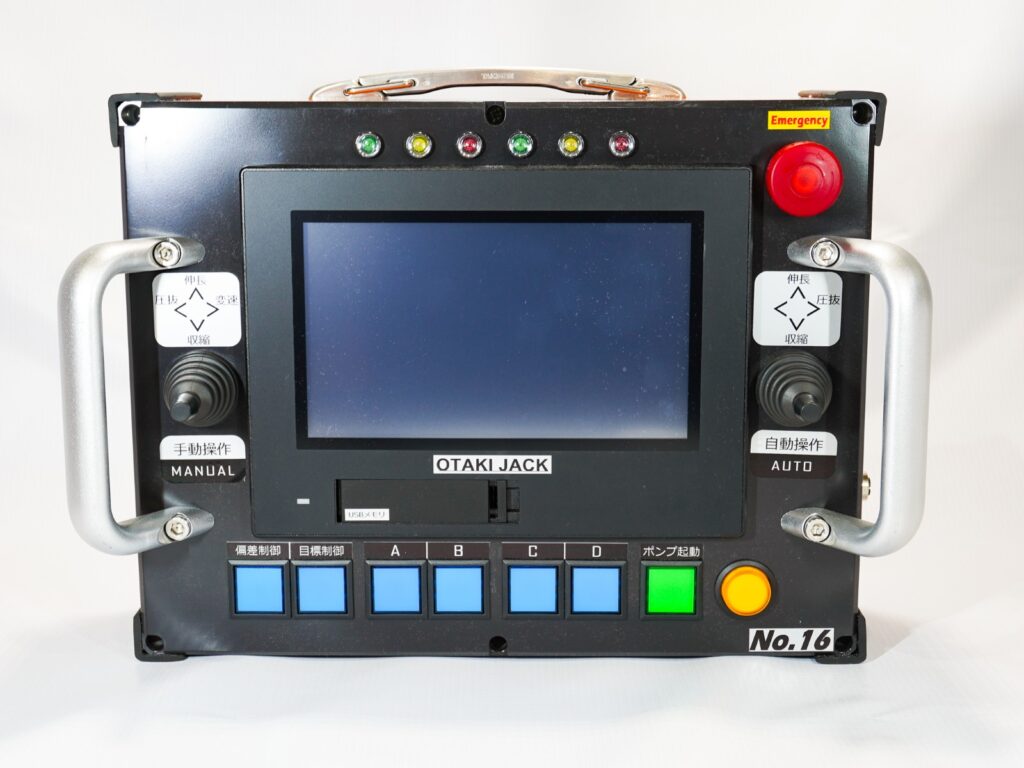

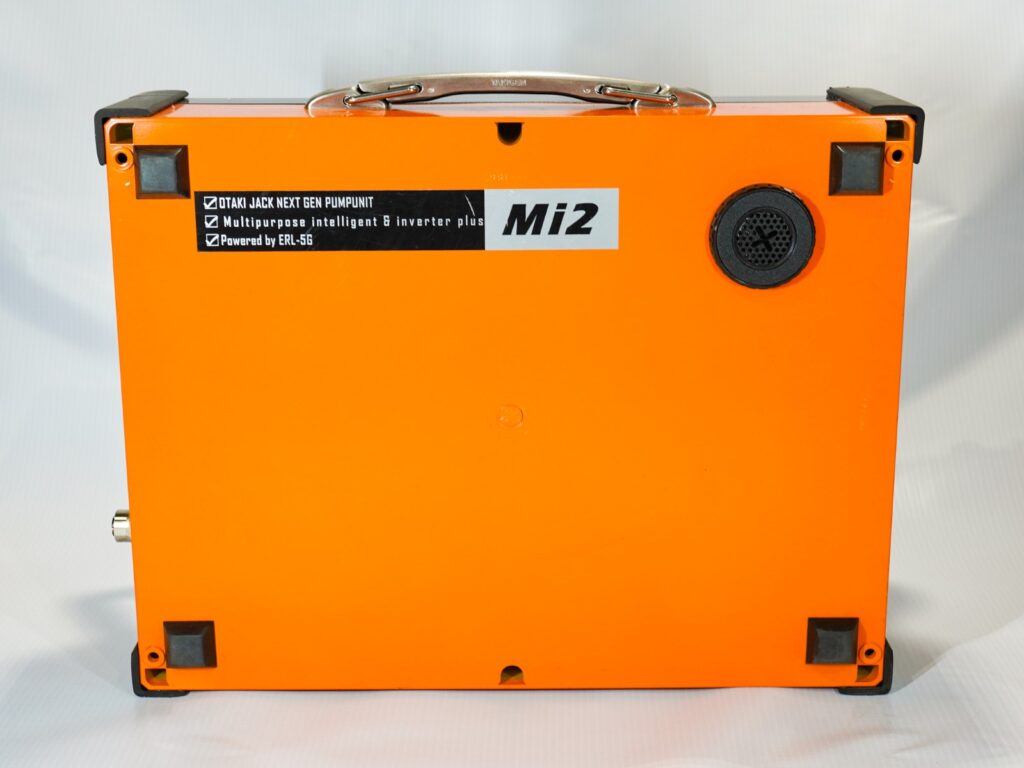

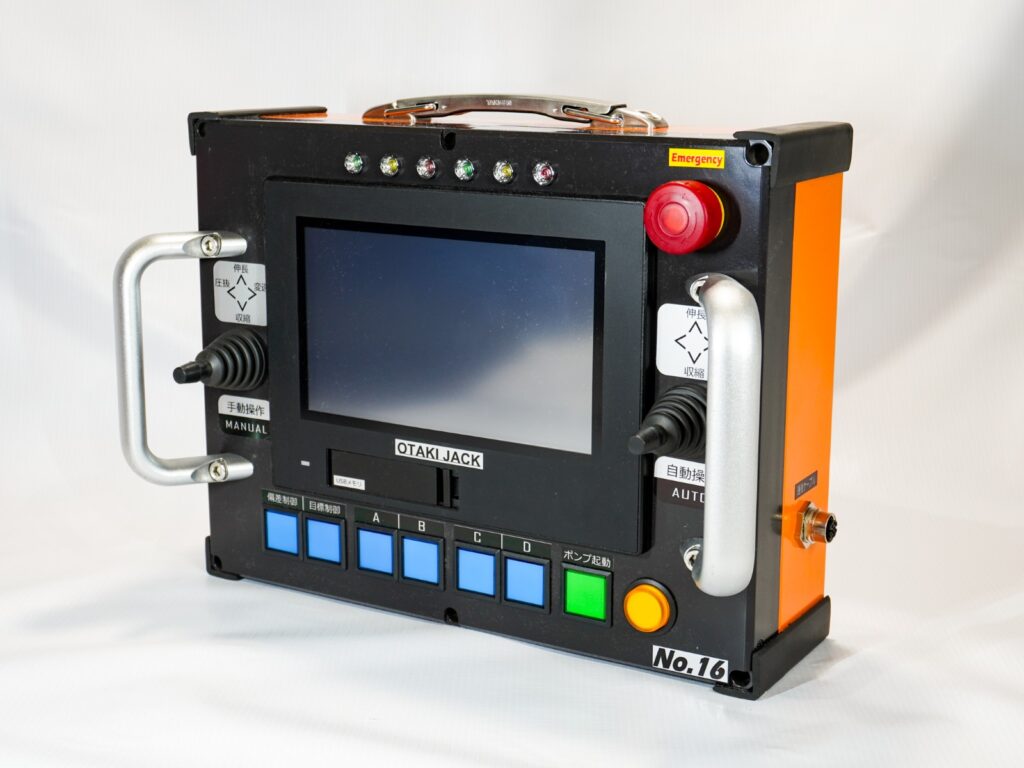

Miコントローラ
Miコントローラは、ジャッキシステムを安全かつ直感的に操作するための操作装置です。カラー液晶ディスプレイによる視認性の高いインターフェイスと、緊急停止ボタンや操作レバーを備え、現場作業の効率化を安全性を両立します。
Mi2、Mi3の操作の他、ジャッキ管理システムに組み込むことができます。
仕様
| 全長、全幅、全高 | 253×151×89mm |
| 重量 | 約1380g |
| 電源 | 24V |
モニタリング

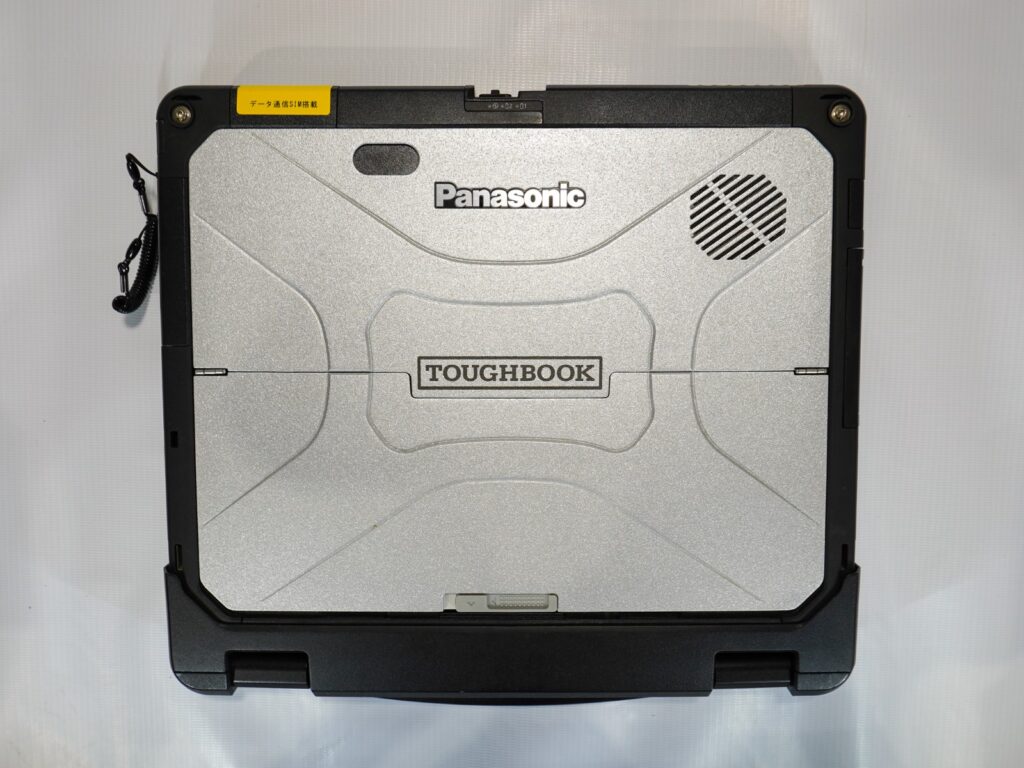

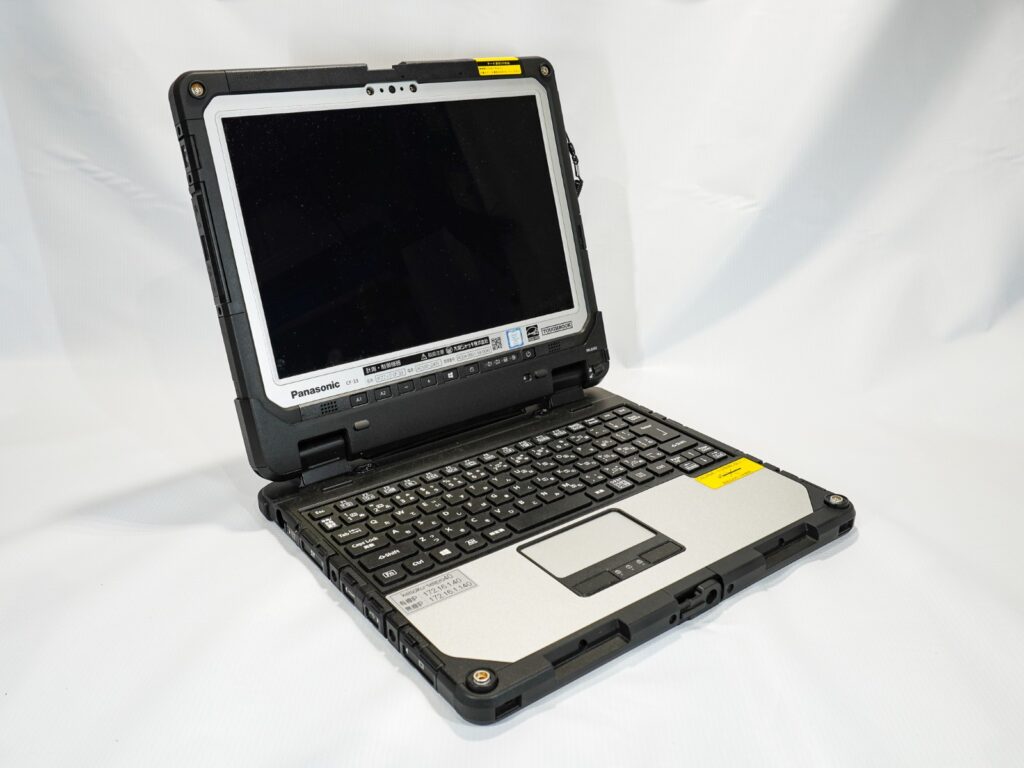

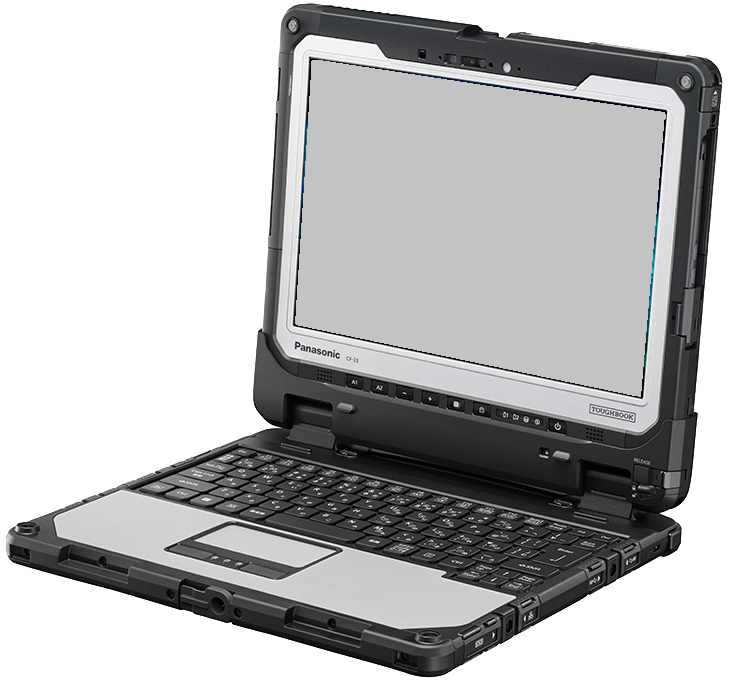

管理PC
管理PCは、ジャッキ管理システムに使用される堅牢型ノートパソコンです。現場の過酷な環境に耐えられるよう、防塵・防滴・耐衝撃性を備えたタフブックを採用しており、現場でも安心して運用できます。
仕様
| 分解能 | 13bit相当 電流入力0～20mA |
| 重量 | 約1380g |
| 電源 | AC100～240V ケーブル長1.5m |

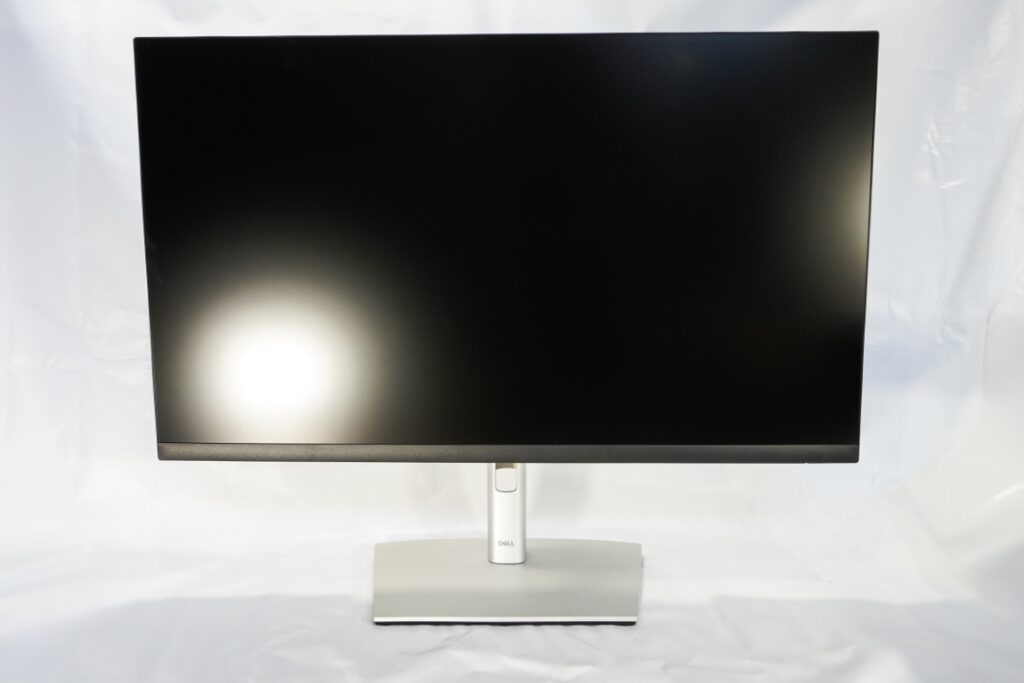

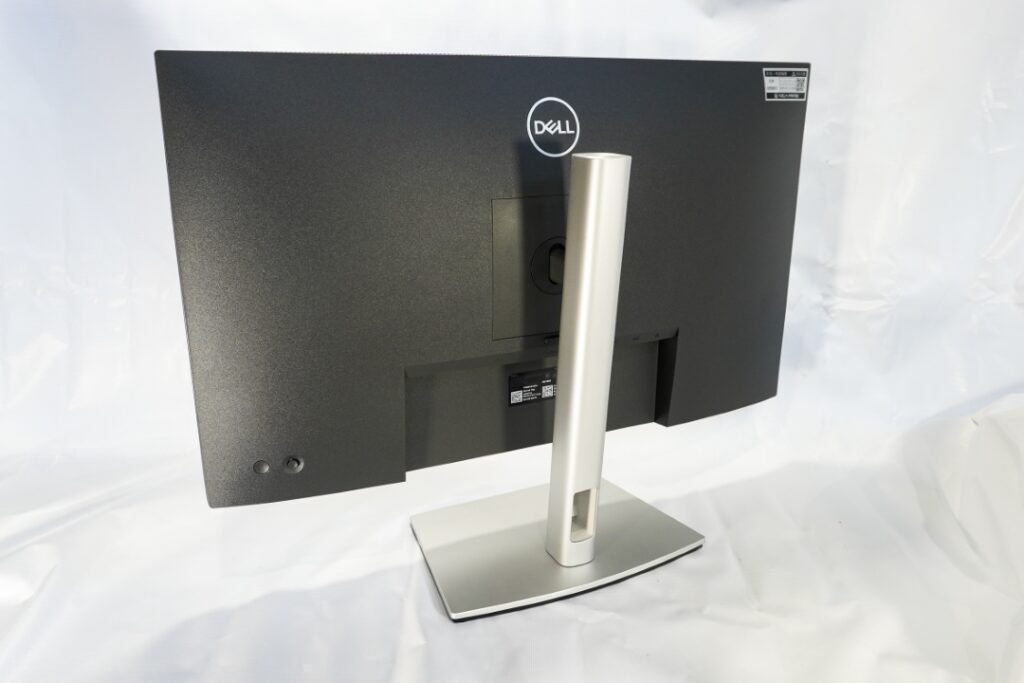

管理画面モニタ
管理モニタは、管理PCに接続しジャッキ管理システムを大画面で表示するためのディスプレイです。
仕様
| 画面サイズ | 27インチ |
| 解像度/リフレッシュレート | 4K 3840 x 2160 @ 60 Hz |
| 寸法 (幅x奥行きx高さ) | 61.16 cm x 18.5 cm x 53.52 cm |
| 重量 | 約7.21kg |

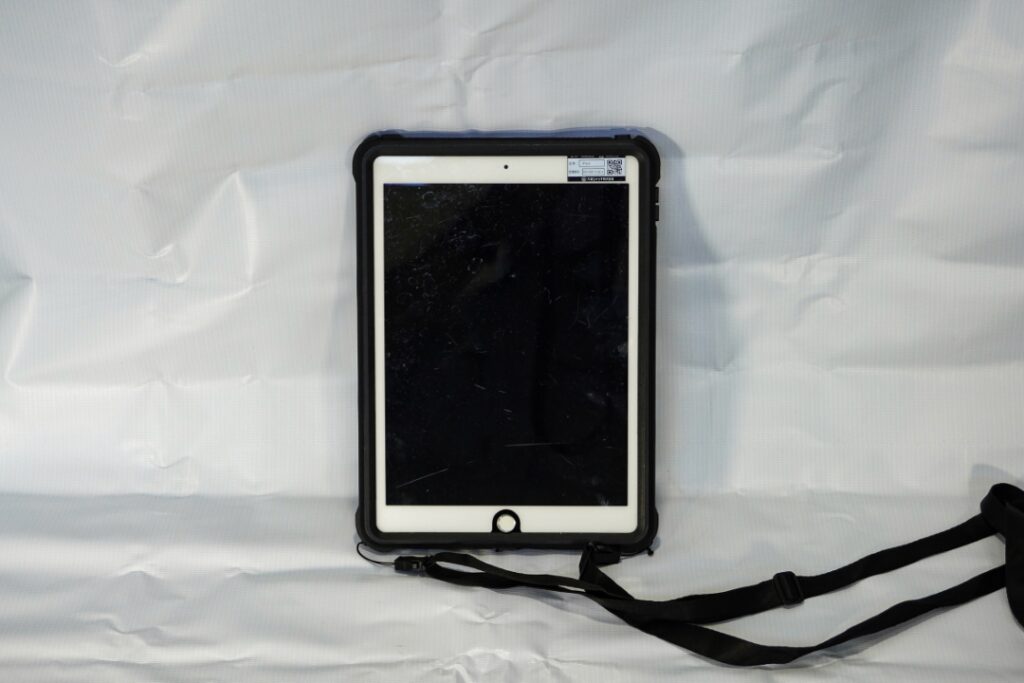

iPad
iPad(現場用タブレット)は、ジャッキ管理システムをサポートする携帯型端末です。通信SIMを搭載、TeamViewerをインストール済のため、遠隔から管理PCで起動しているジャッキ管理システム画面を確認することができます。
仕様
| 分解能 | 13bit相当 電流入力0～20mA |
| 全長、全幅、全高 | 253×151×89mm |
| 保護等級 | IP65相当 |
| 重量 | 約1380g |
ケーブル

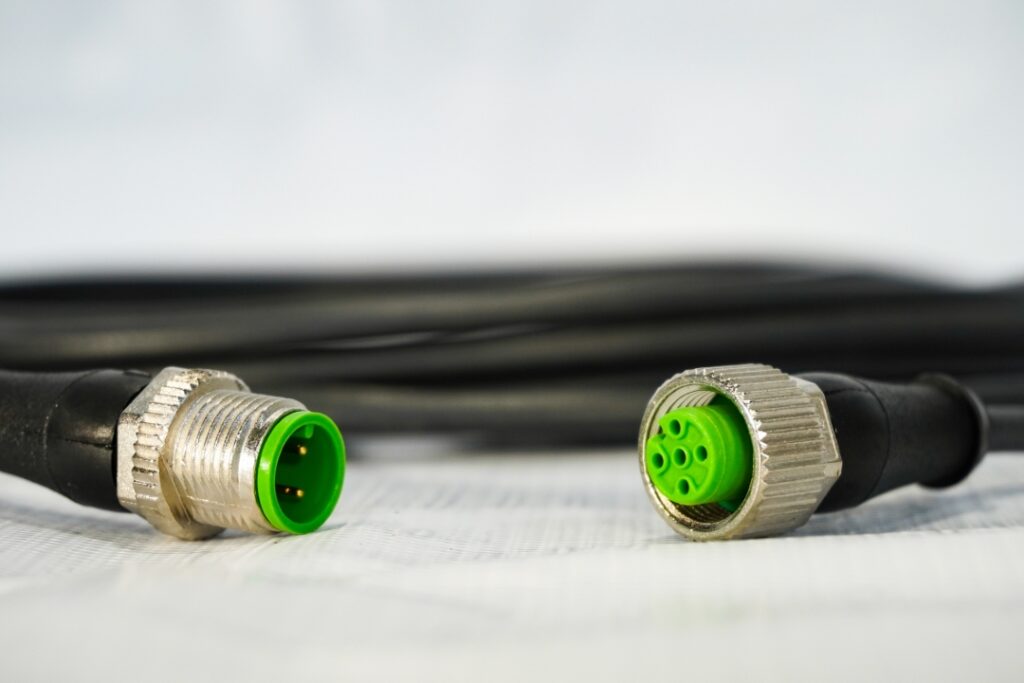

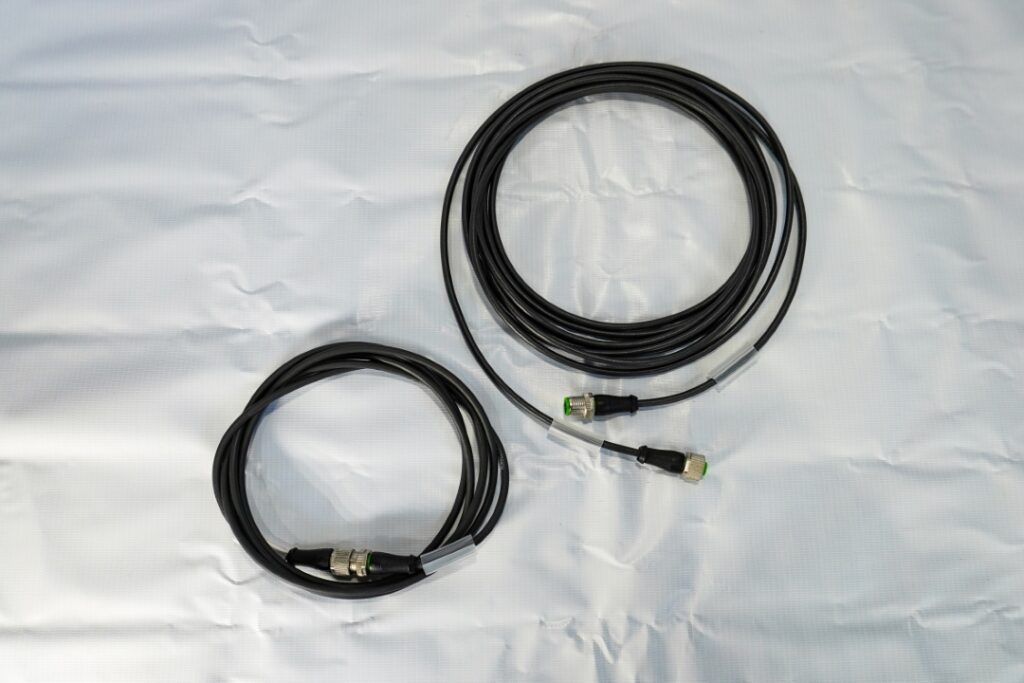

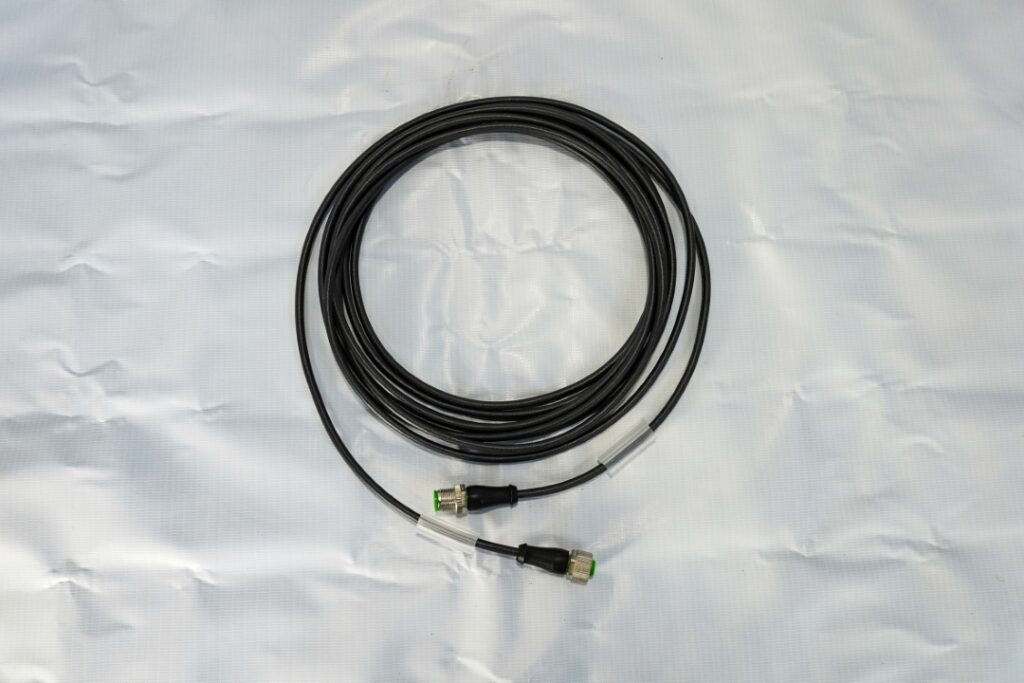

M12センサケーブル
センサを機材に接続時に使用する、コネクタ付きケーブルです。
ケーブル色は3色あり、黄・黒色は4ピン仕様、灰色は5ピン仕様となっています。
ケーブル長の調整は、複数のケーブルを繋げて延長することができます。
仕様
| 定格電流 | 4A |
| 定格電圧 | AC/DC 250V |
| 保護等級 | IP67 |

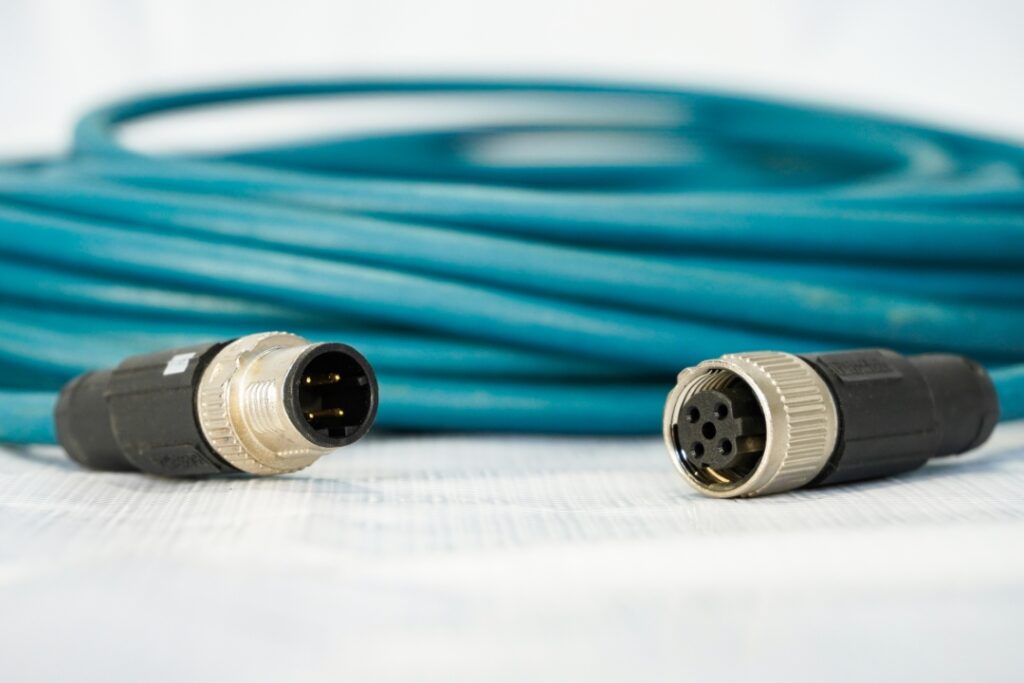

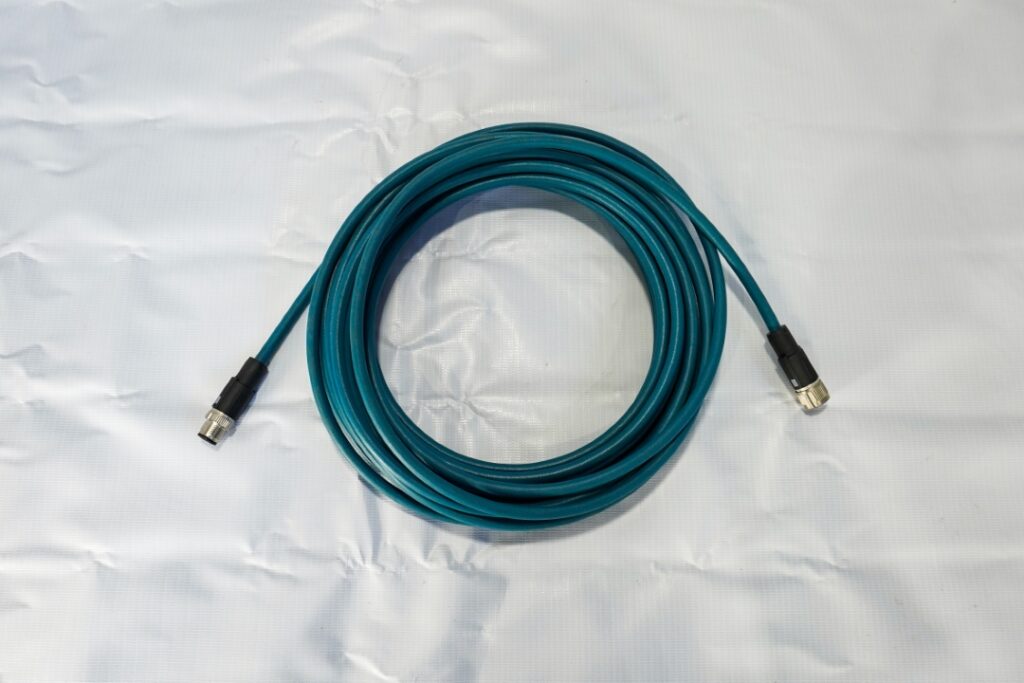

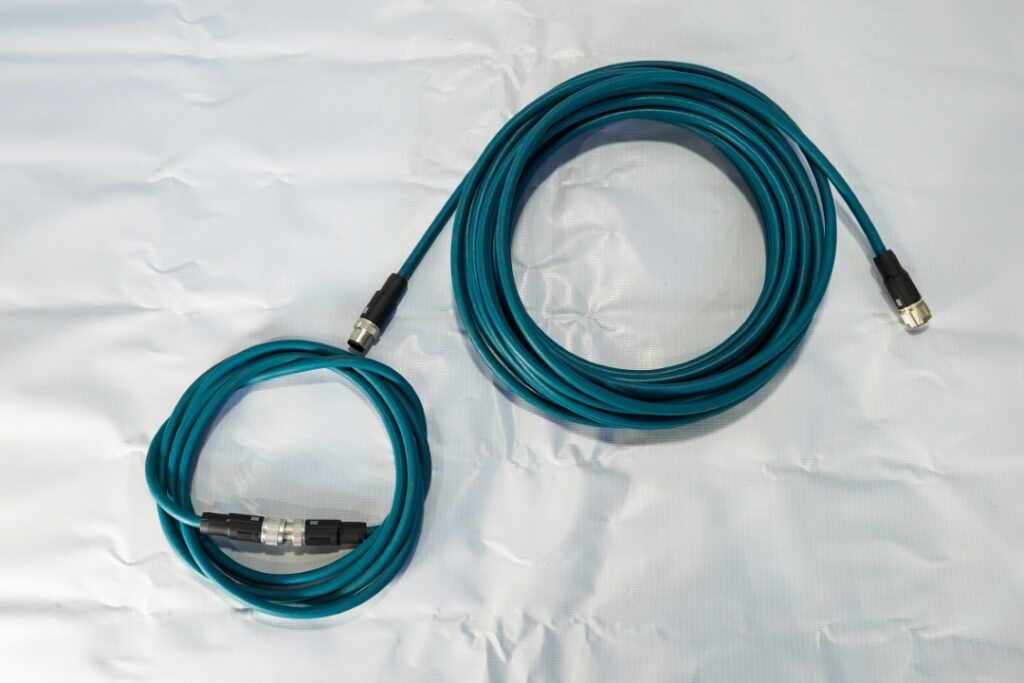

M12イーサネットケーブル
デジカジアドバンスとローカルユニット、Miユニット等を接続するイーサネットケーブルです。
仕様
| カテゴリ | Ethernet CAT5 100 Mbps |
| 通信可能距離 | 100m以内 |
| 保護等級 | IP67 |

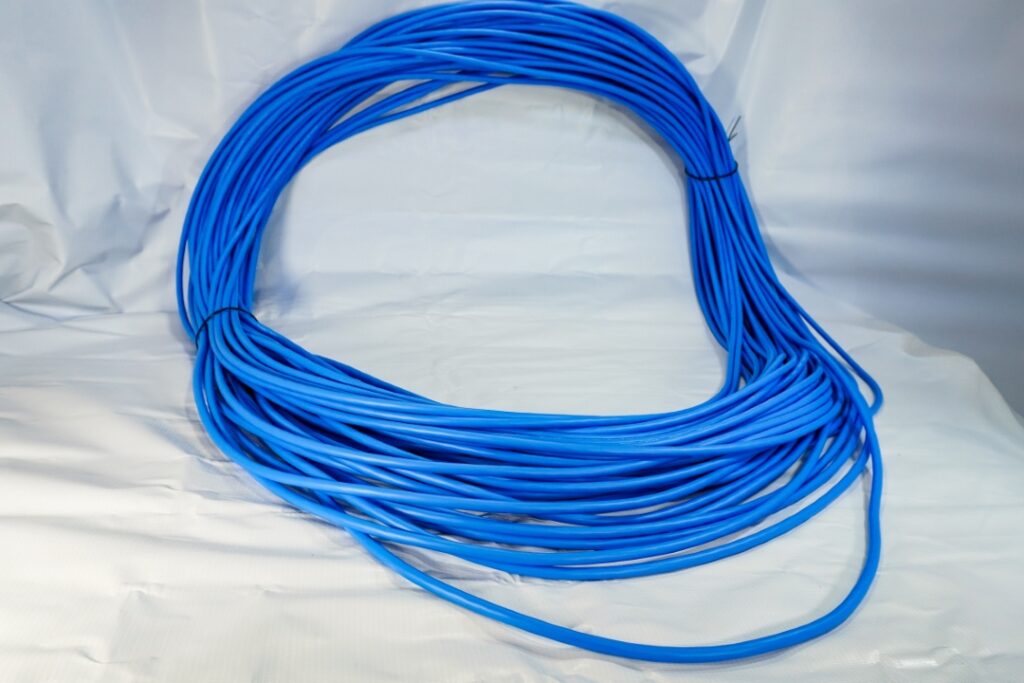

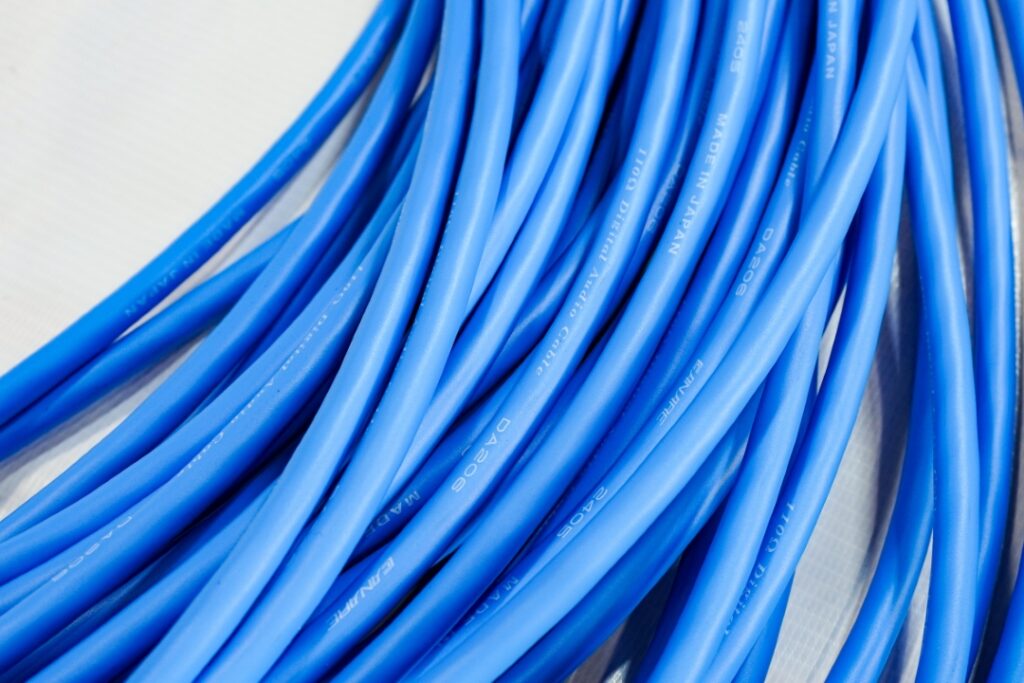

EXケーブル
デジカジアドバンスとローカルユニット間、またはローカルユニット間で100m以上の通信を行う場合は、EXケーブルを使用することで1km以上の通信を行うことが可能です。
仕様
| 通信可能距離 | 20km以内 |
| 保護等級 | IP57 |

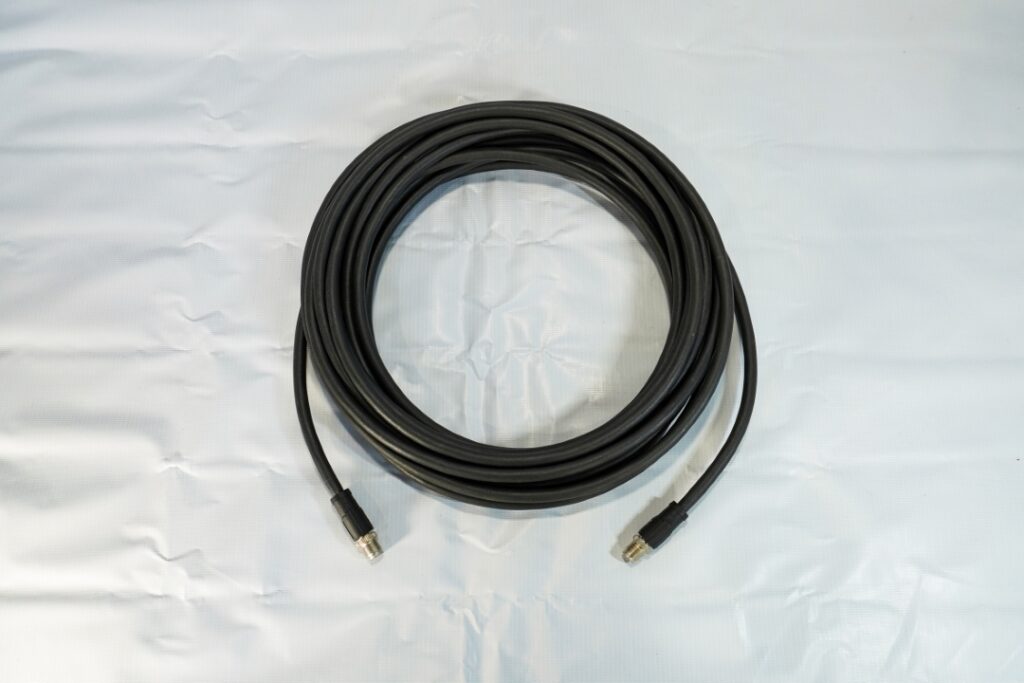

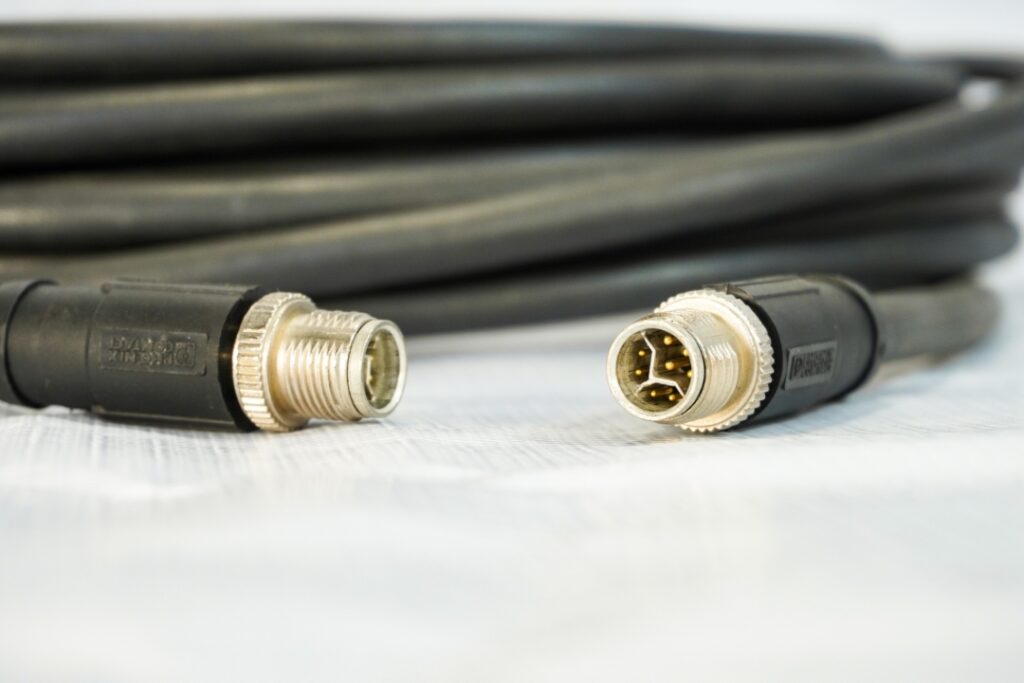

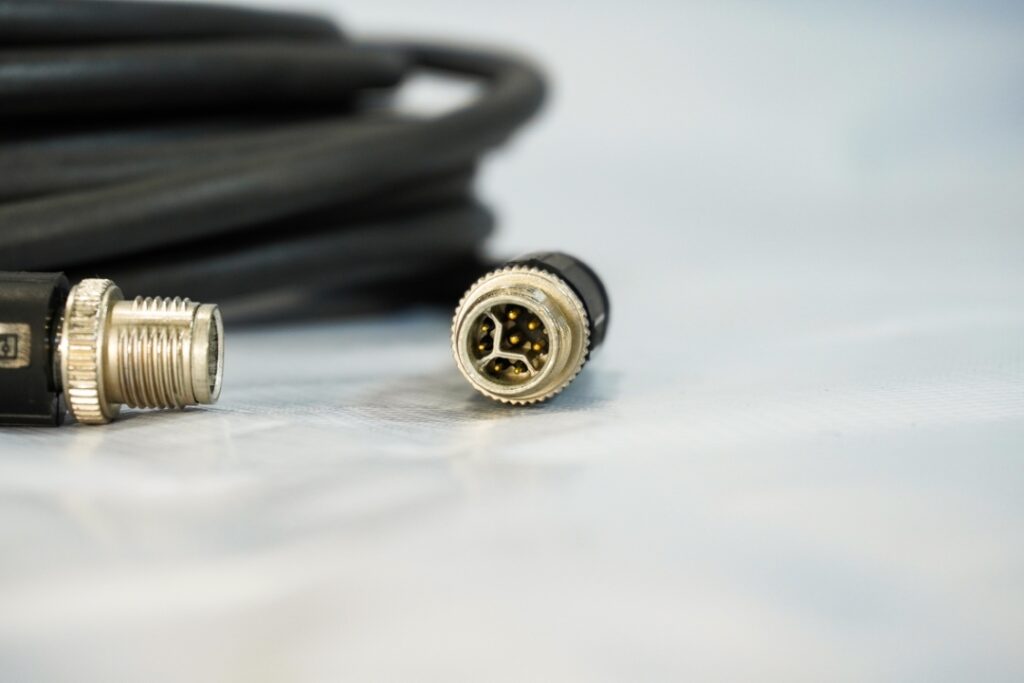

M12ハイブリッドケーブル
ハイブリッドケーブルは、イーサネット通信・電源・非常停止ラインを備えた通信ケーブルです。Mi2、Mi3と、Miコントローラを接続する通信ケーブルとして使用します。
仕様
| 計測 | |
| カテゴリ | Ethernet CAT5 100 Mbps |
| 通信可能距離 | 100m |

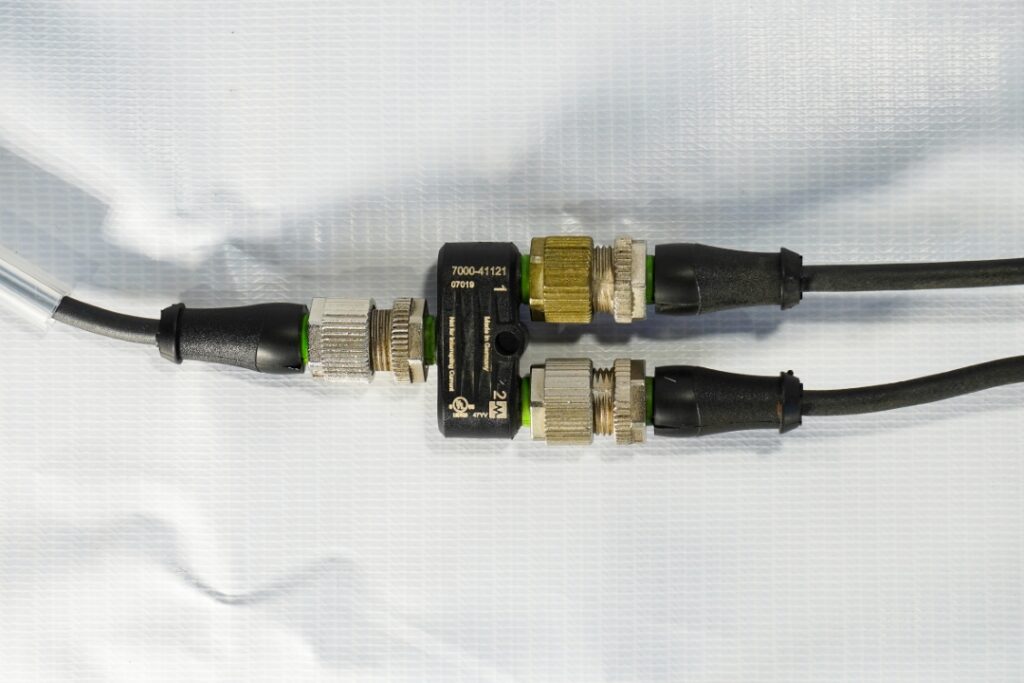

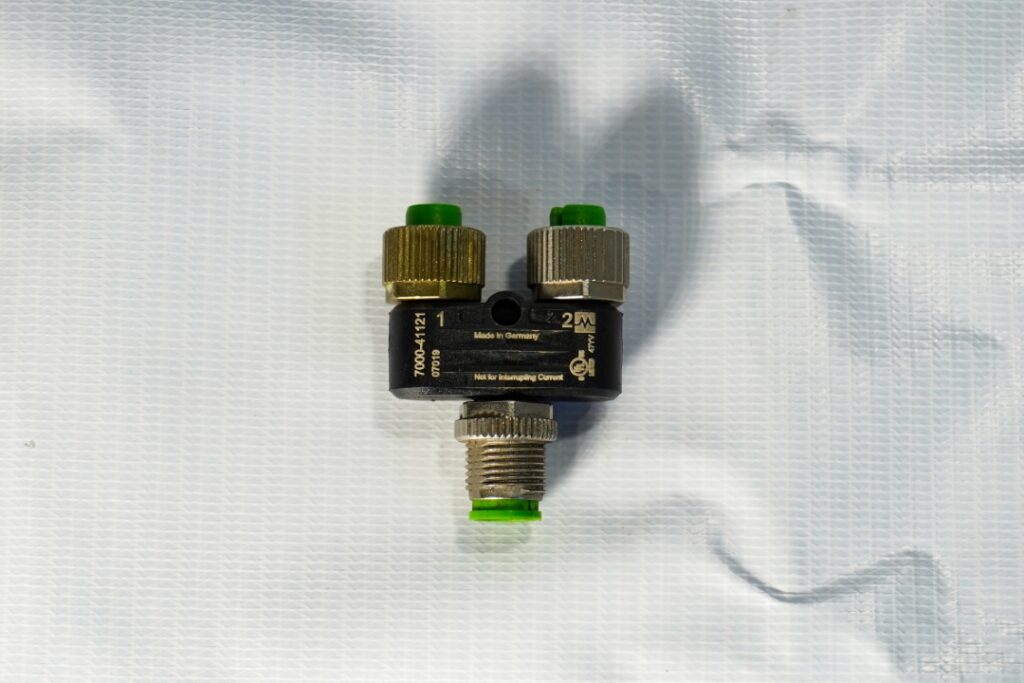

M12センサT分岐コネクタ
M12センサT分岐コネクタは、センサの信号を集約するためのコネクタです。２台のセンサを１本のケーブルでローカルユニット、デジカジプラスに接続することができます
金色と銀色のロックナットがあり、接続チャンネルは金色が若番となっています。
仕様
| 定格電流 | 4A |
| 定格電圧 | AC/DC 60V |
| 保護等級 | IP67 |
| 重量 | 約●●g |

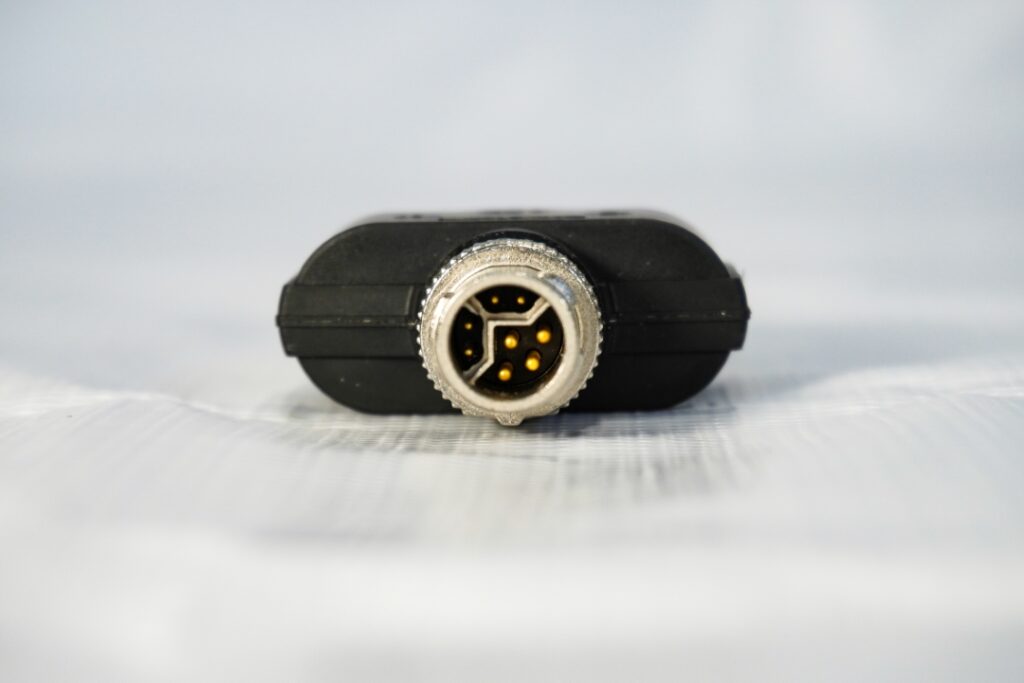

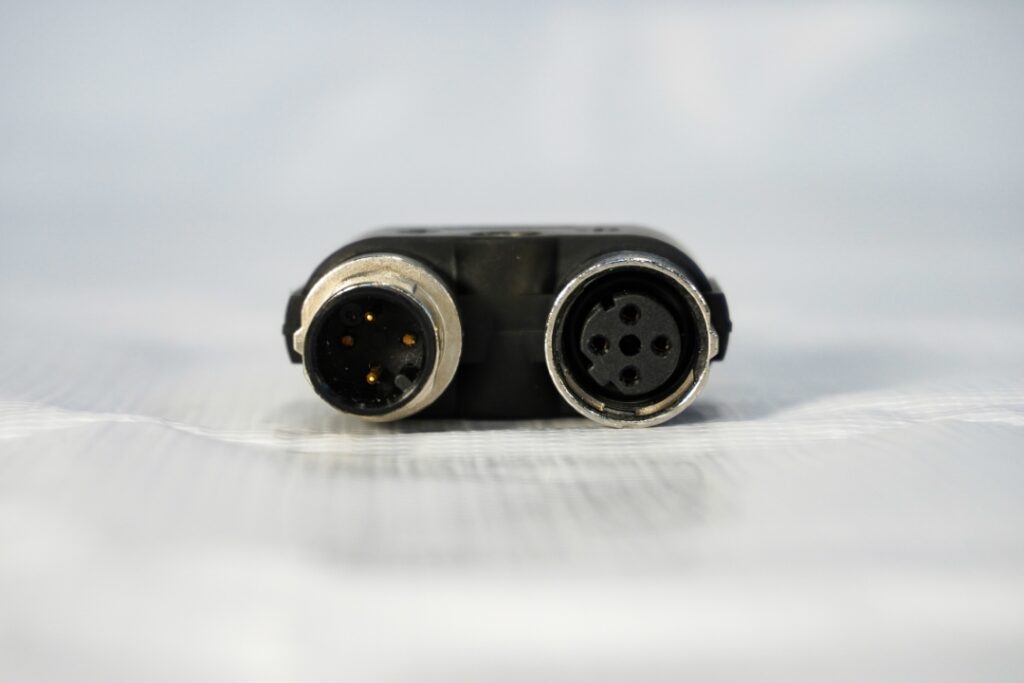

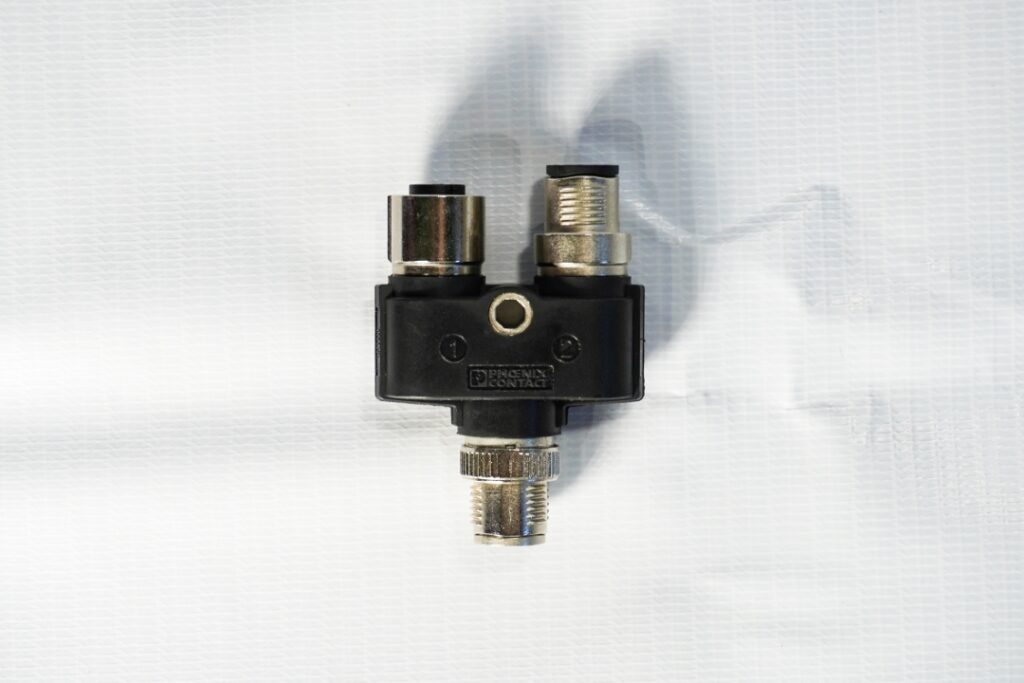

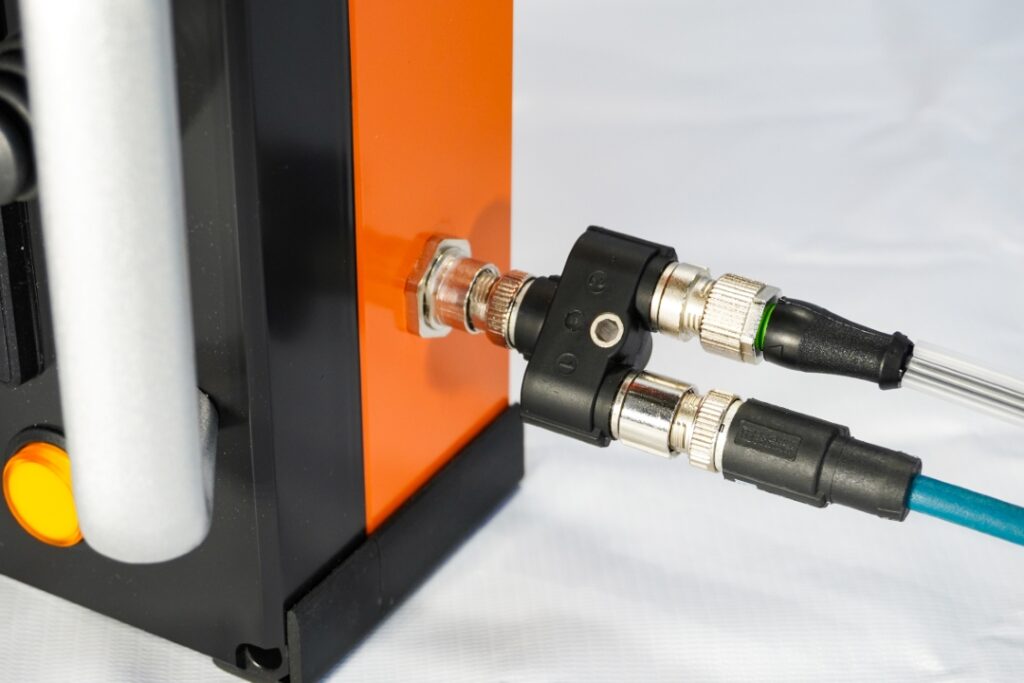

M12ハイブリッドT分岐コネクタ
M12ハイブリッドT分岐コネクタは、イーサネット通信と電源ラインの2本のケーブルを、1本に集約するコネクタです。M12イーサネットケーブルとM12センサケーブルを、1本のハイブリッドケーブルに接続することができます。
仕様
| 保護等級 | IP65相当 |
| 重量 | 約43.3g |

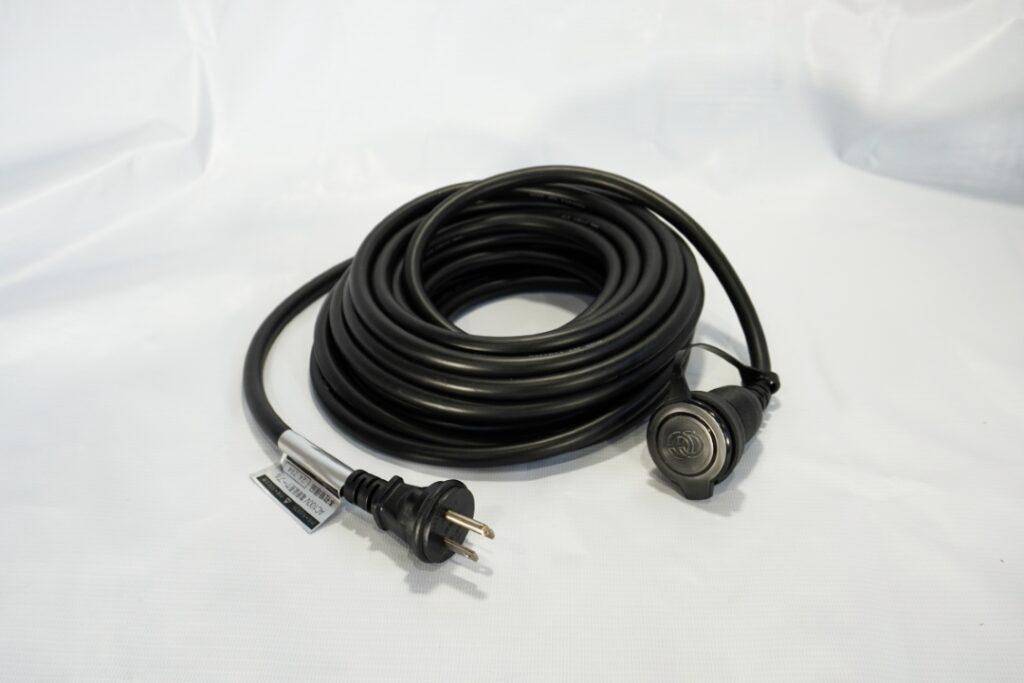

100V電源ケーブル
計測機器に使用する電源ケーブルです。防雨タイプでアース付きです。
仕様
| 定格電流 | 15A |
| 定格電圧 | 125V (合計1500Wまで) |
| 重量 | 1.63kg |
その他

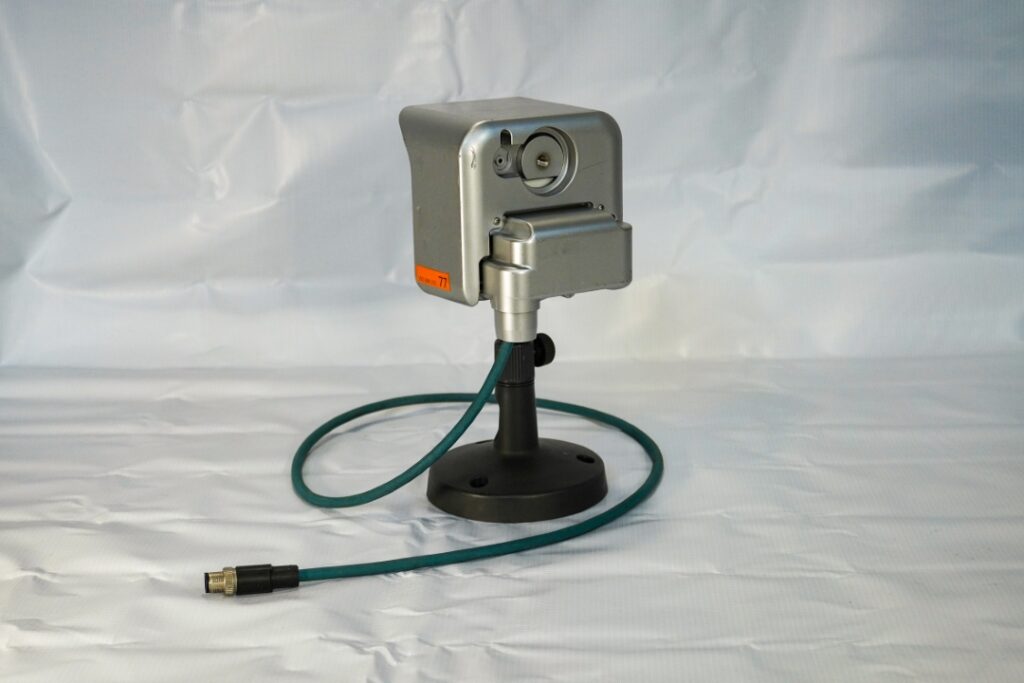

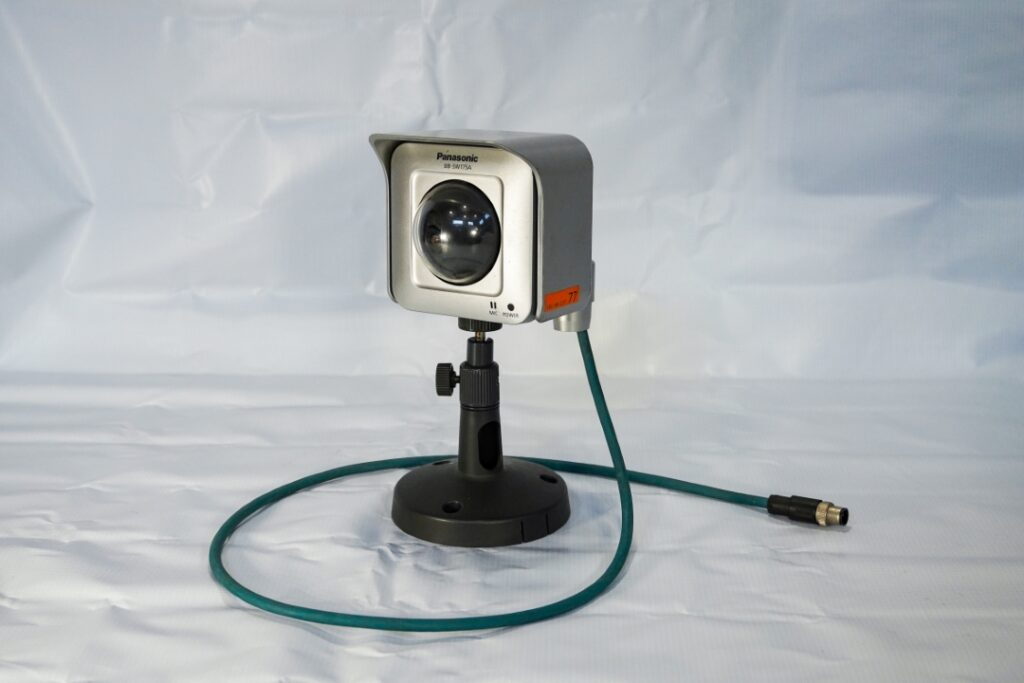

webカメラ
Webカメラは、現場の状況をリアルタイムに監視・記録するためのカメラ装置です。
※ジャッキシステムのネットワーク網に含めること場合は、通信速度を考慮する必要があります。
仕様
| 電源 | PoE（IEEE802.3af準拠） |
| 有効画素数 | 約130万画素 1,280 x 960 (4:3) 1,280 x 720(16:9) |
| 保護構造 | IP55 |

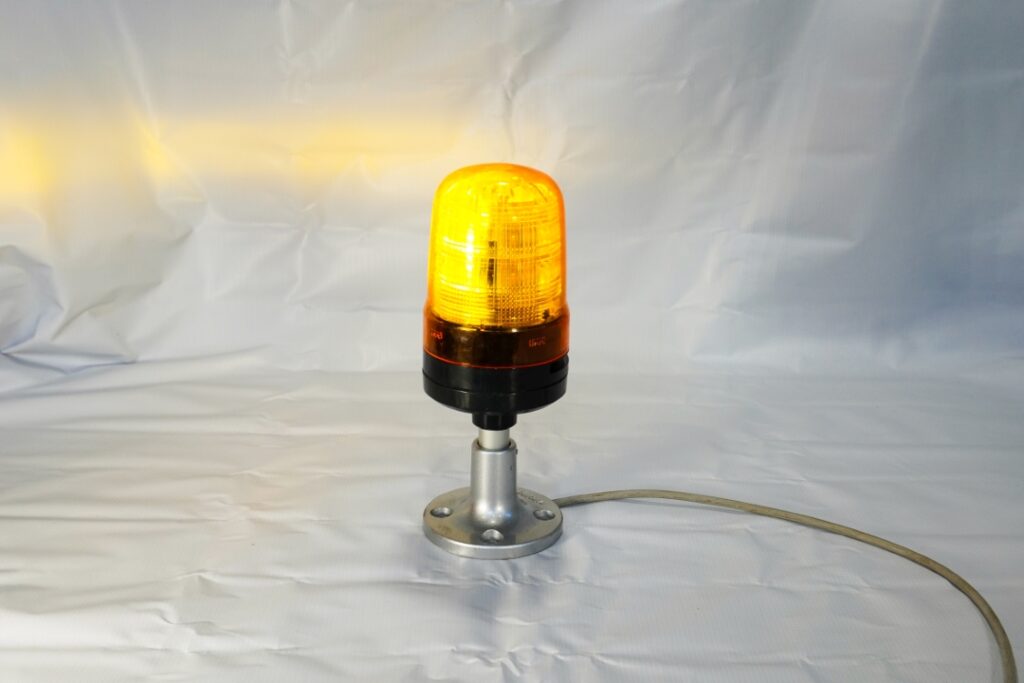

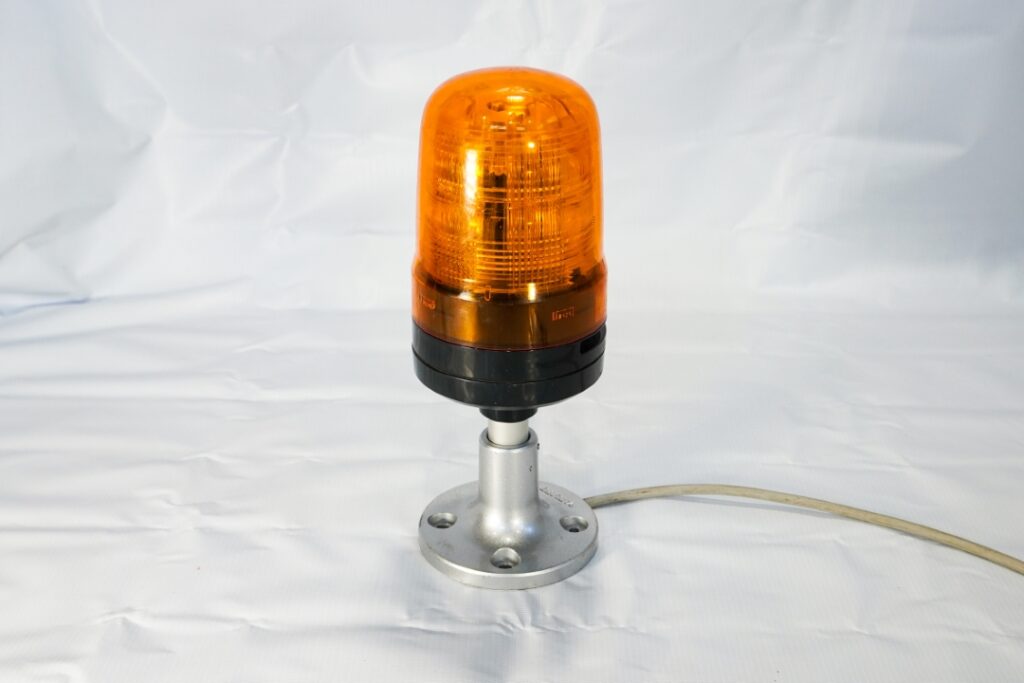

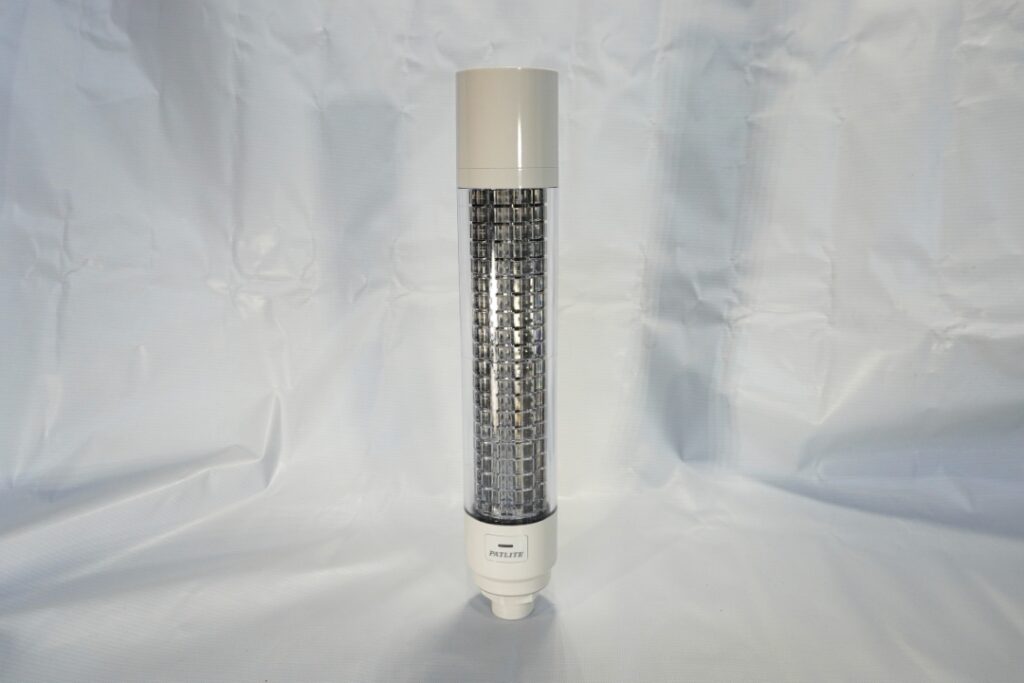

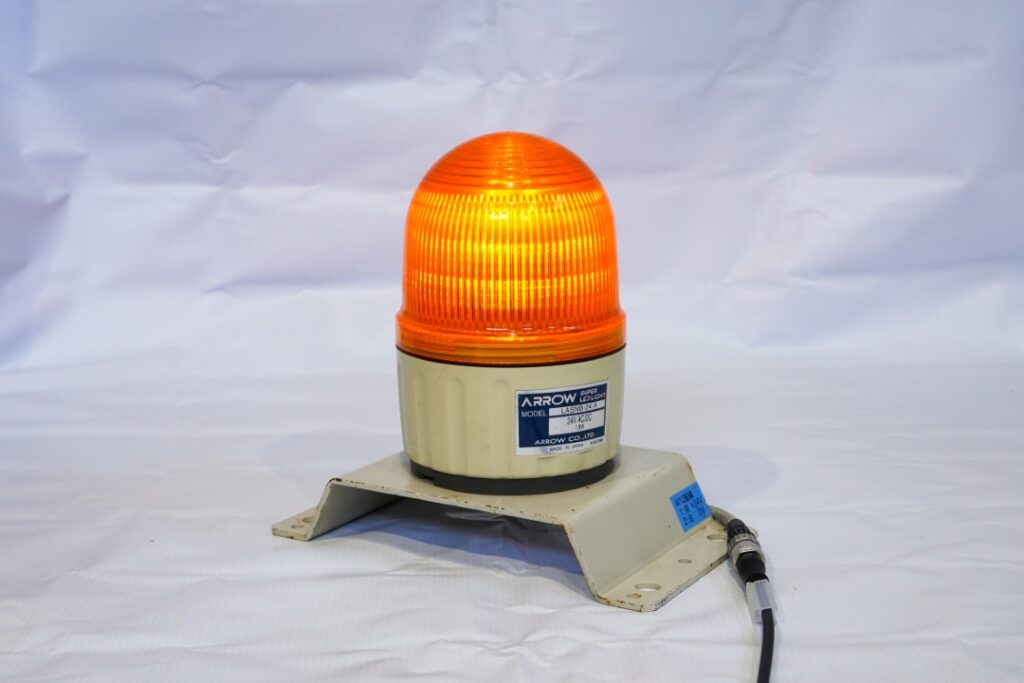

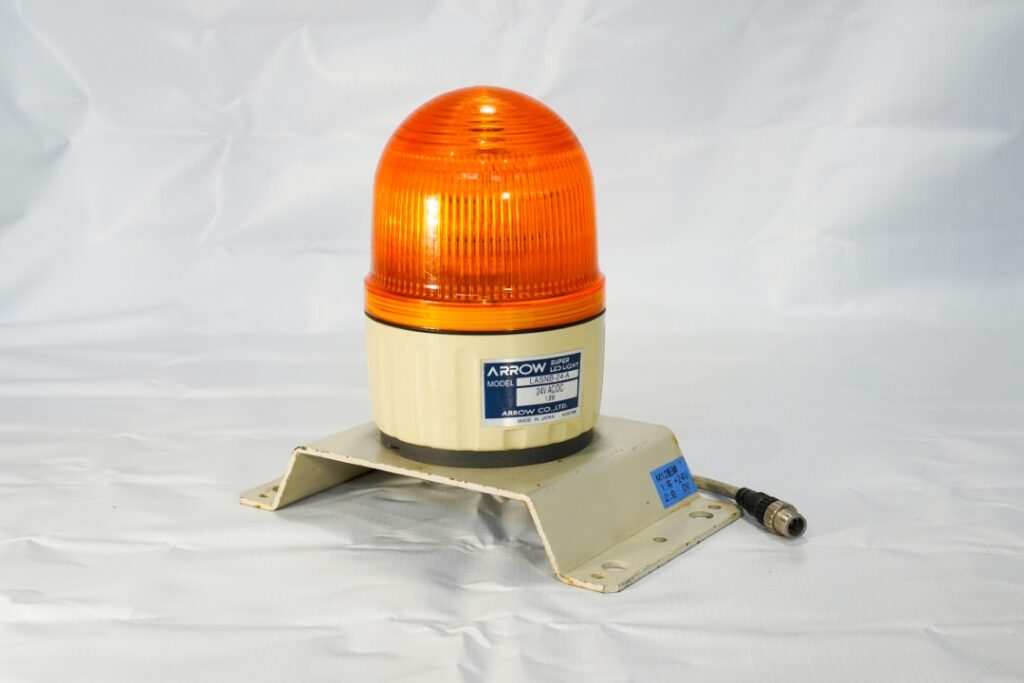

表示灯
表示灯は、ジャッキシステムと連携し動作時に点灯、管理値を超えたバイアに点灯するなどの視認性を高めるために使用します。ブザー音対応や、積層型など、現場の仕様に合わせた表示灯を用意しています。

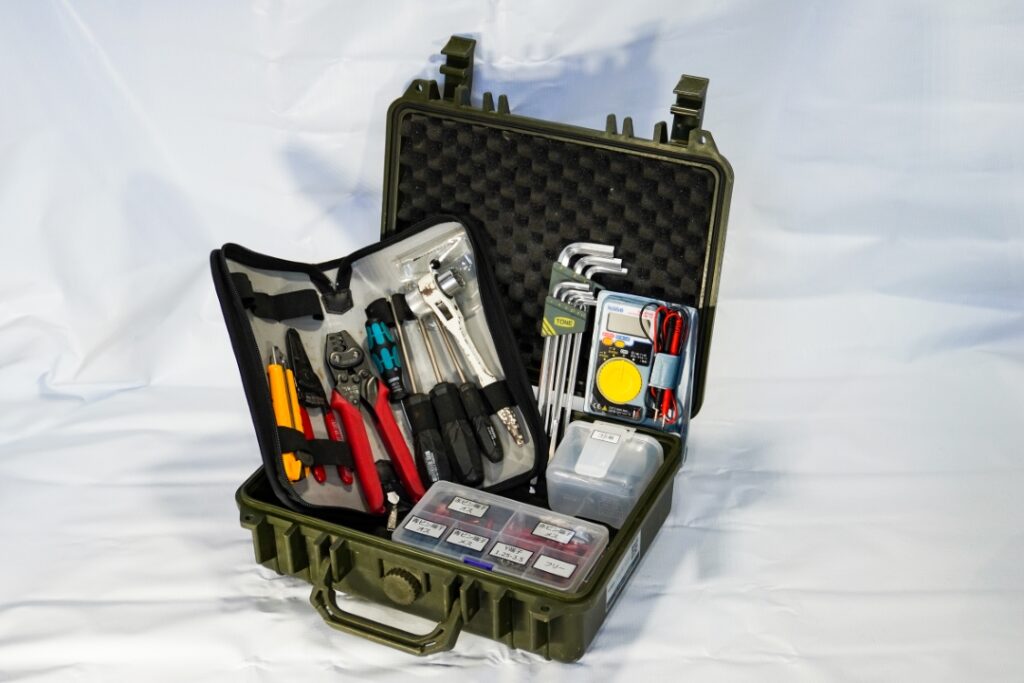

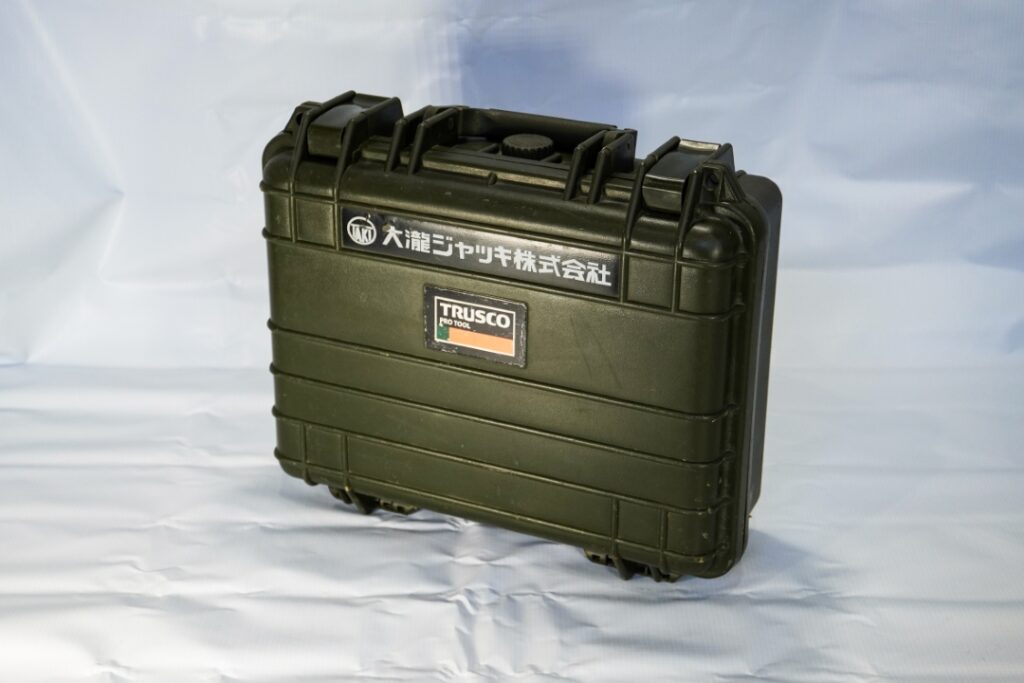

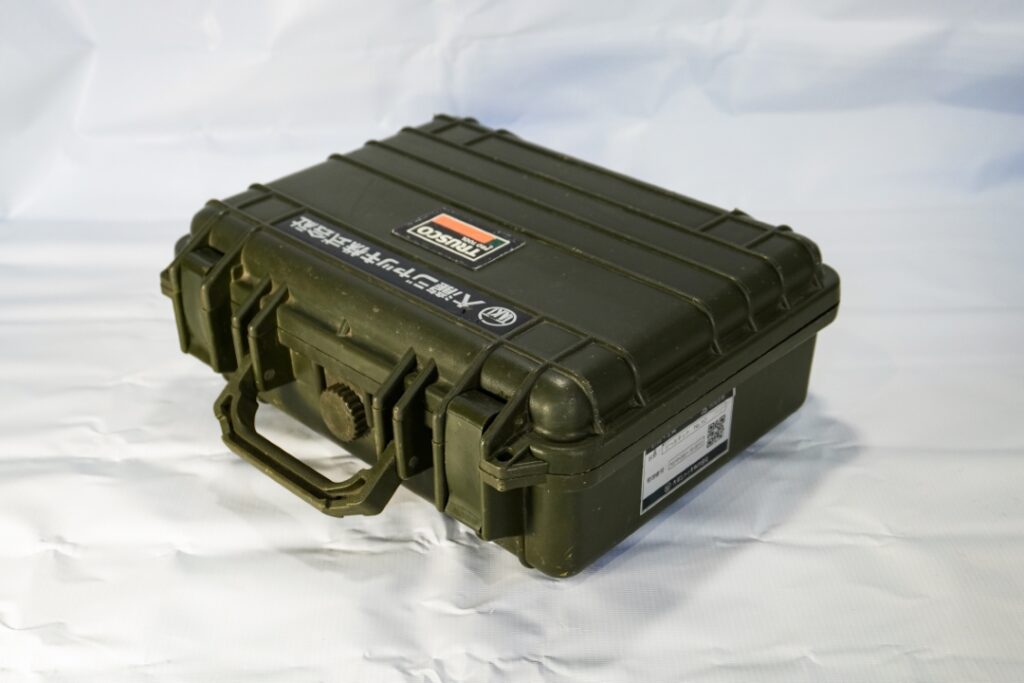

ツールキット
ツールキットは、計測機器の設置・保守・メンテナンス作業を効率的に行うために必要な後部類を一式収納した携帯型セットです。専用の耐衝撃ケースに収納されており、現場への持ち運びや保管が容易で、過酷な環境でも案して使用できます。
内容物は、ニッパー・ドライバー・レンチ・圧着工具・六角レンチセット・テスターなど、多用途に対応できる基本工具に加え、電機系統の作業や小部品交換に必要なアイテムも揃っています。
