CH型油圧ジャッキ
ラムチェア

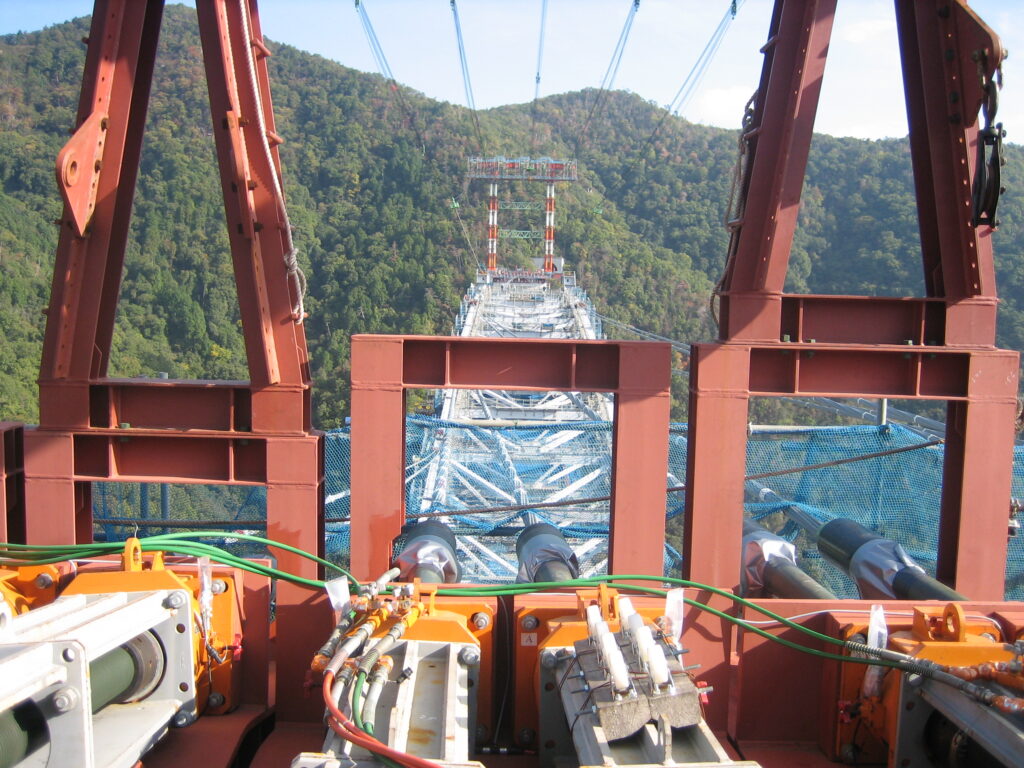

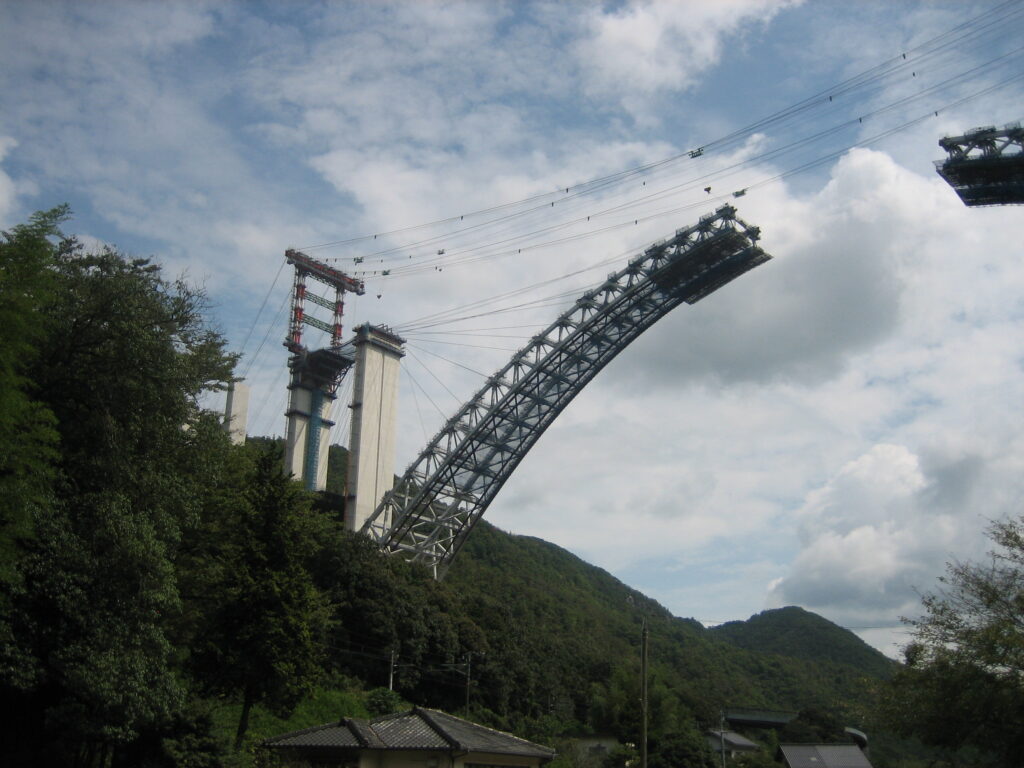

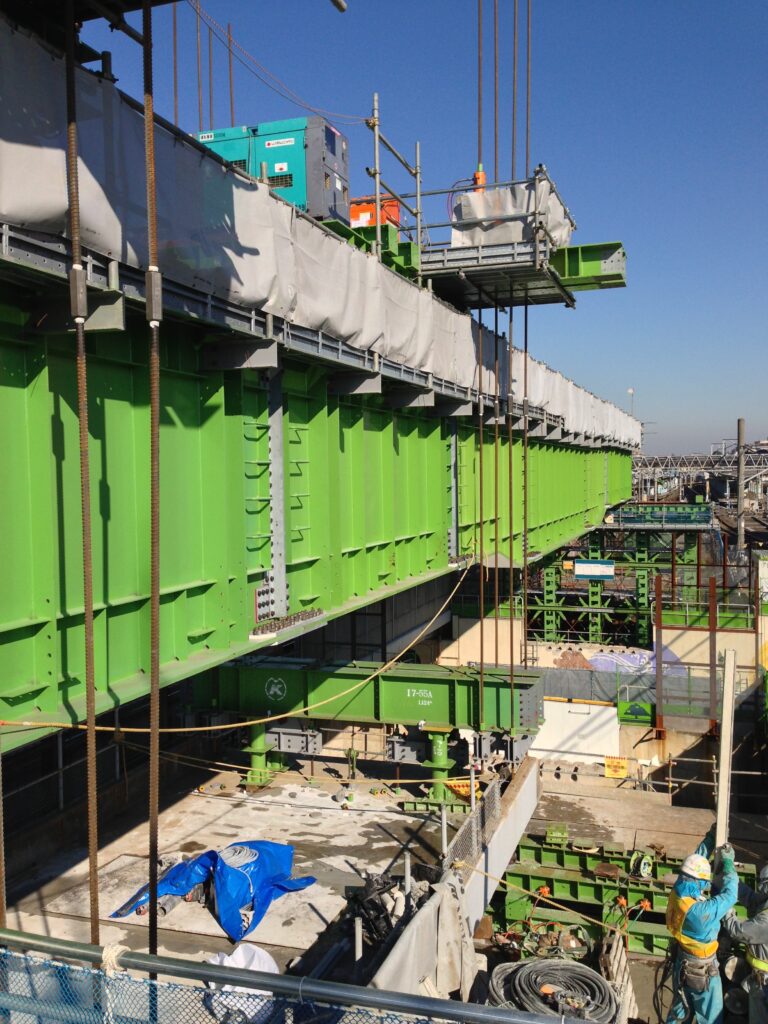

長大橋のワイヤー緊張から、つり上げ工事まで
多種の工法に対応します。
CH型油圧ジャッキは、中心に穴が開いているので、鋼棒等を使用して重量物を引き込むことができます。

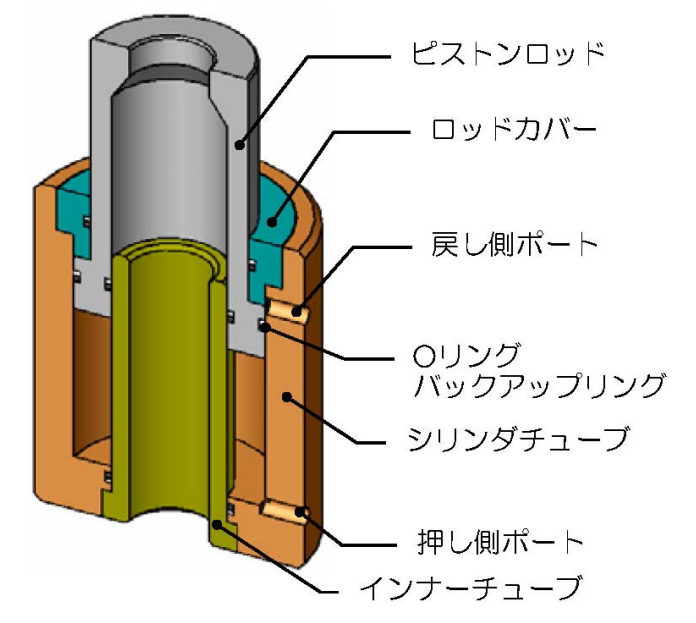

CH型油圧ジャッキの構造
物上げ用油圧ジャッキに「インナーチューブ」を追加した構造が、CH型油圧ジャッキとなります。穴が開いている分ピストンロッドを押し上げる油の面積が小さくなるため、物上げ用油圧ジャッキと同じ能力でも大型になります。

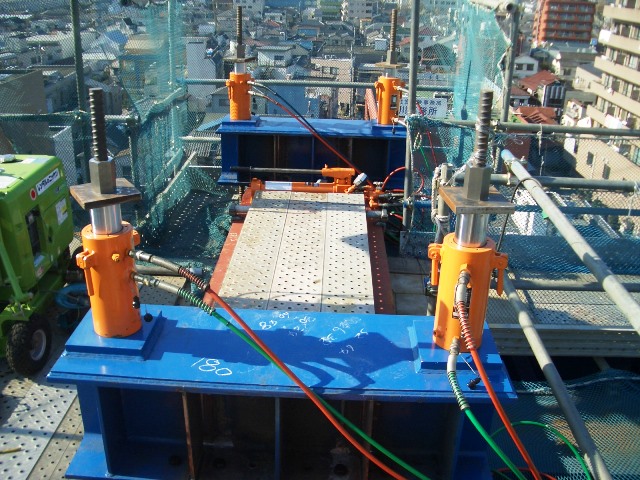

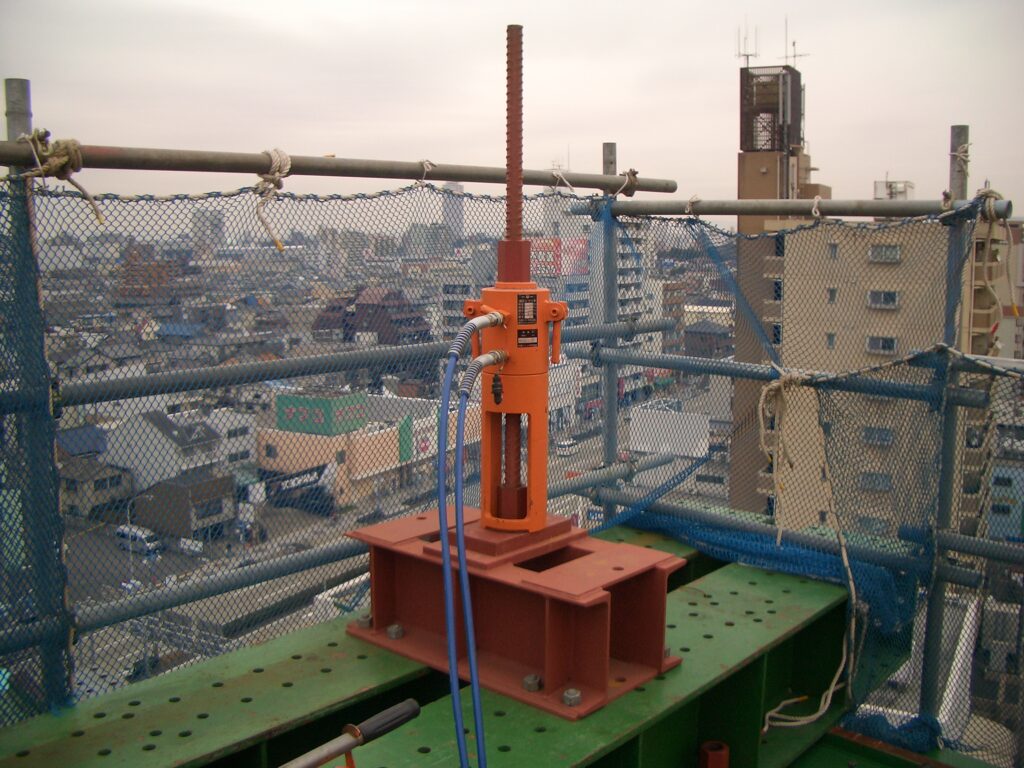

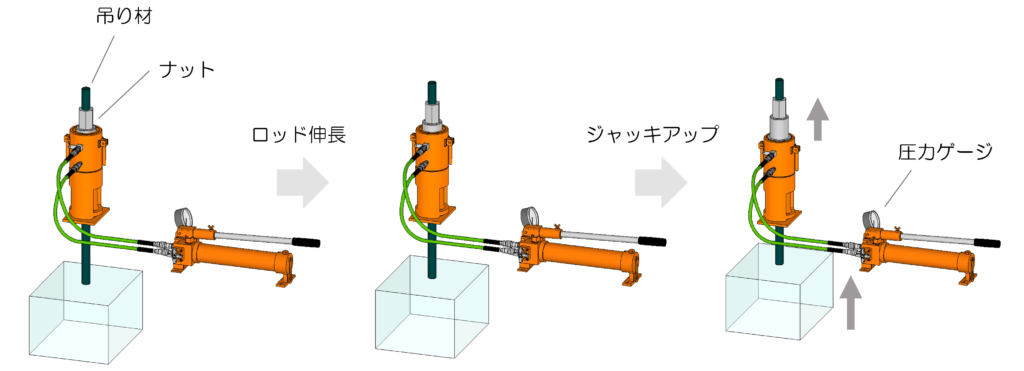

吊り材を使用し重量物を吊上げ
ネジ構造の吊り材を使用することで、ナットを反力として重量物の吊上下げができます。ラムチェア何のナットに反力を受け替えることで、連続的な釣り上下げが可能です。

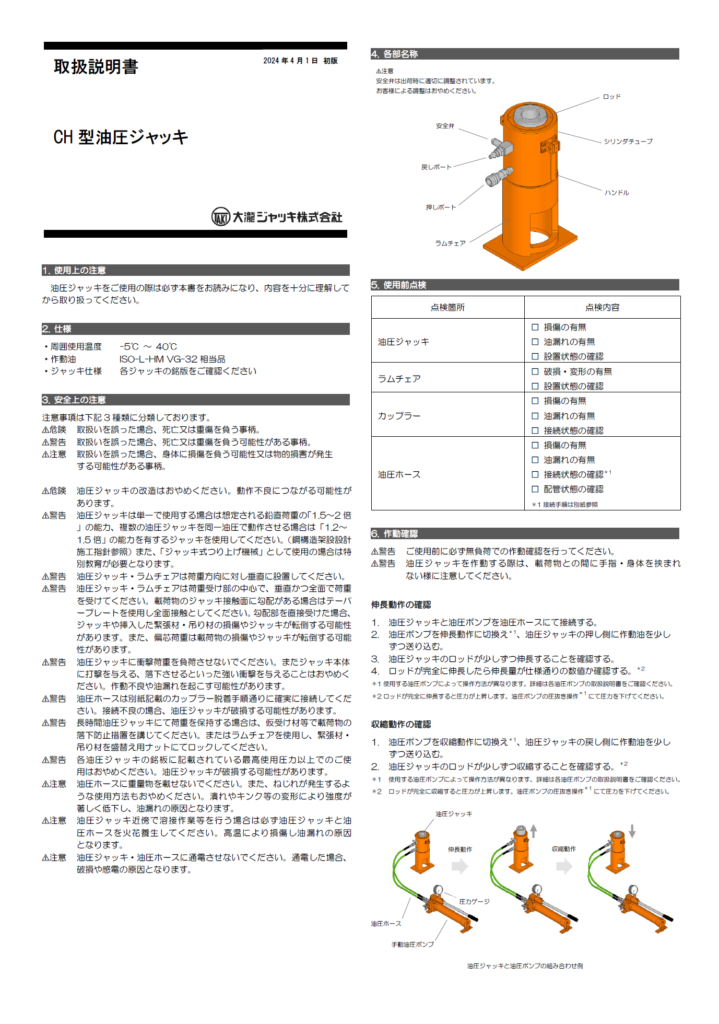

仕様・取扱説明書
CH型油圧ジャッキ ラムチェア
仕様
| 周囲使用温度 | -5℃～40℃ |
| 作動油 | ISO-L-HM VG-32相当品 |

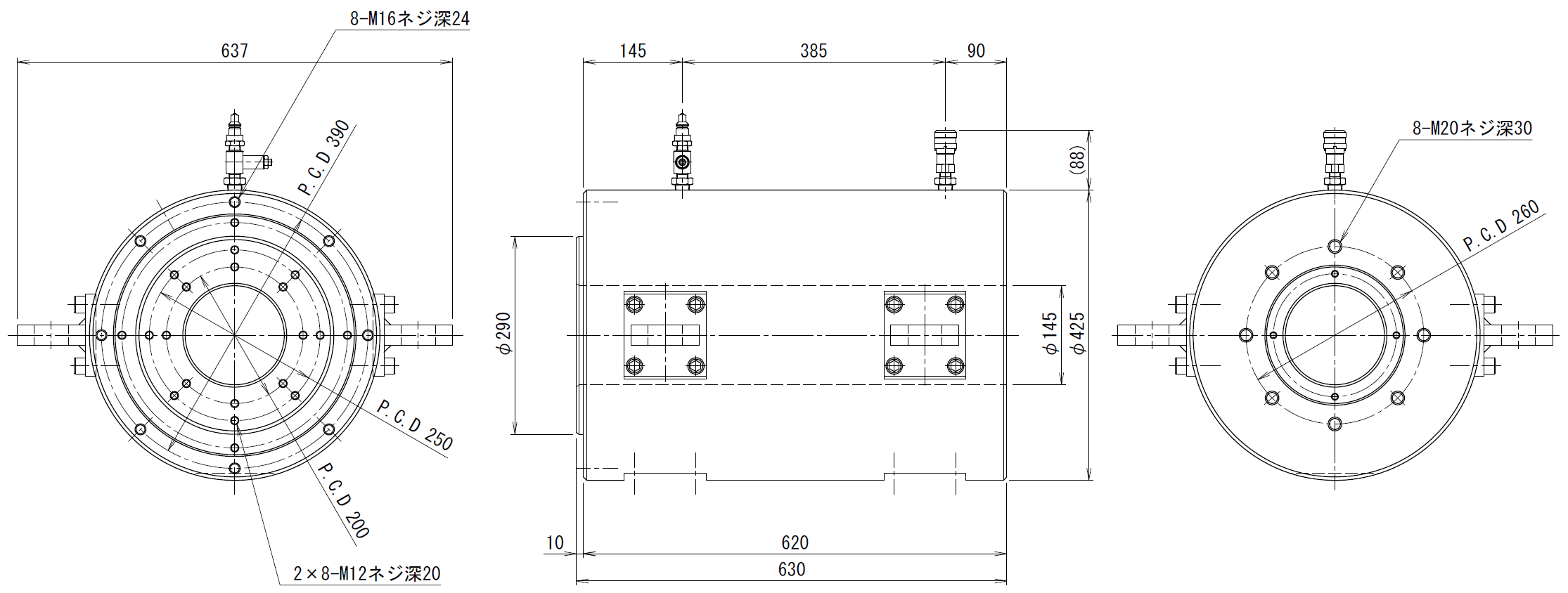

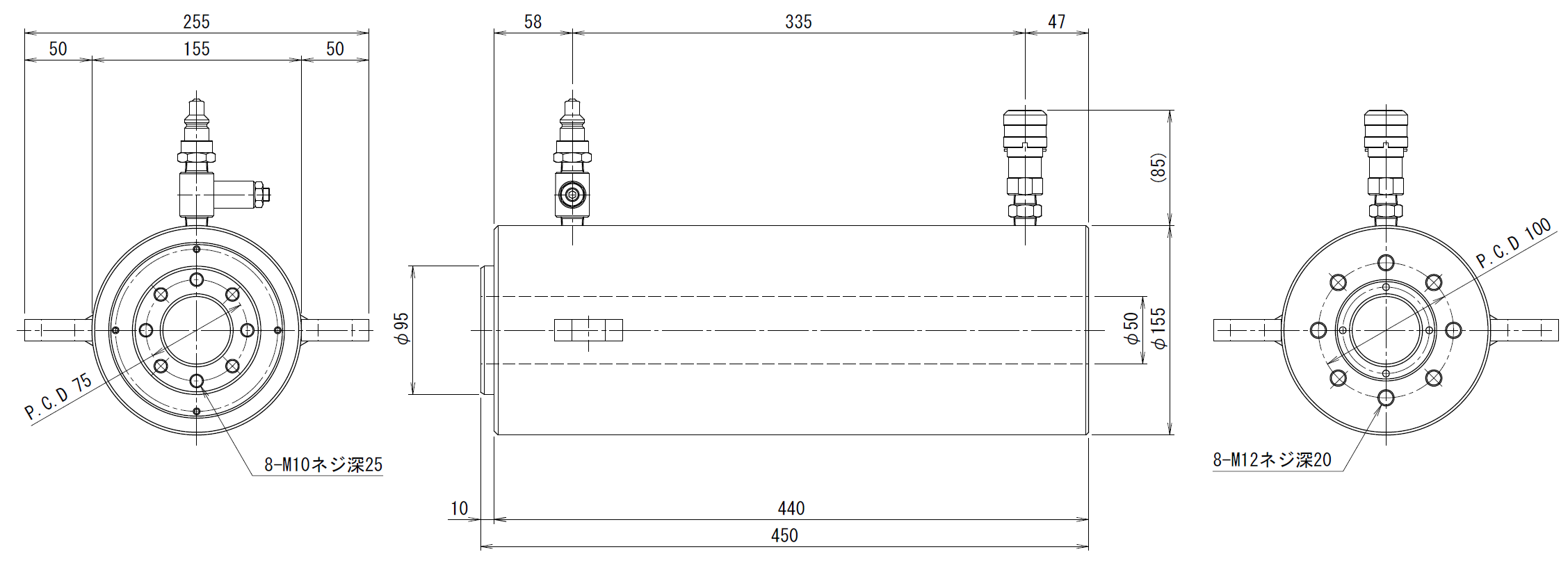

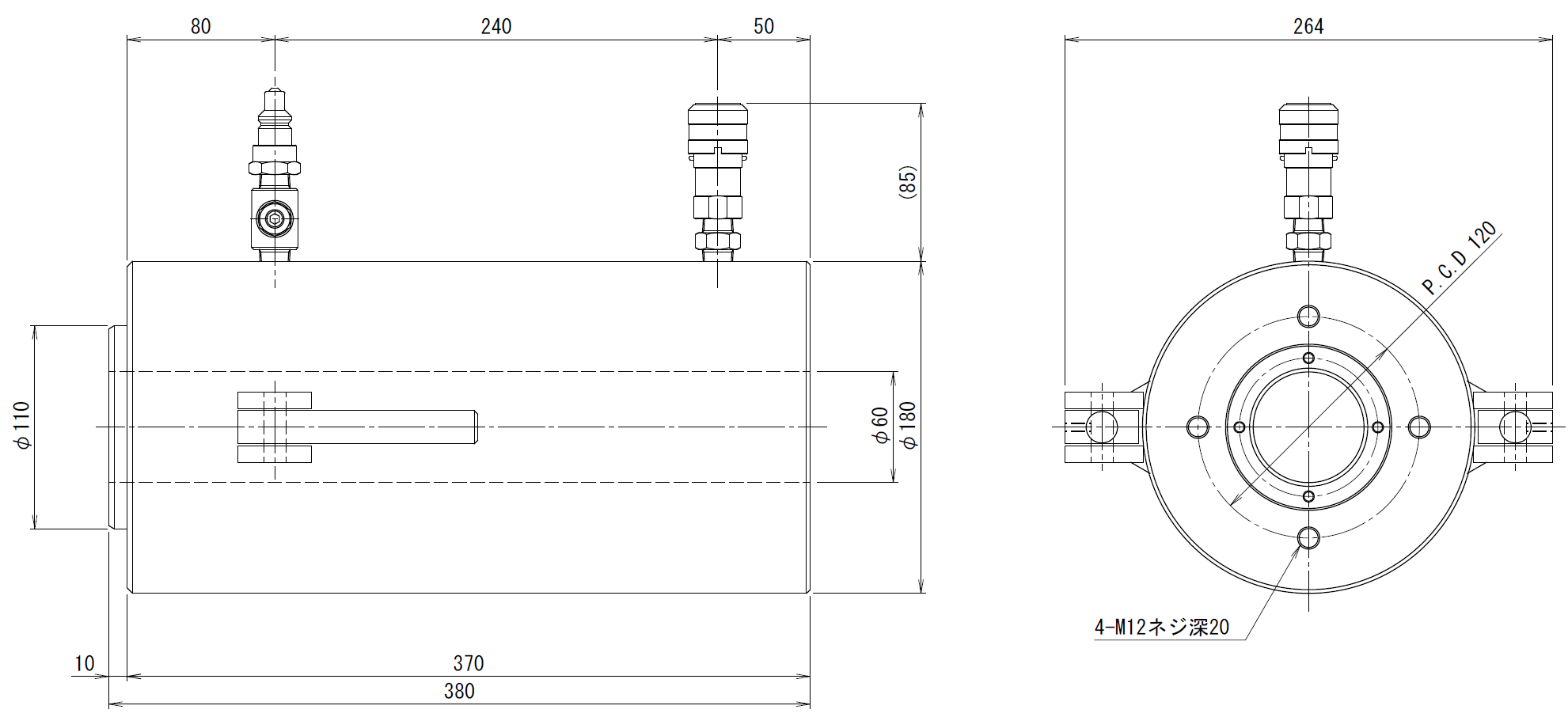

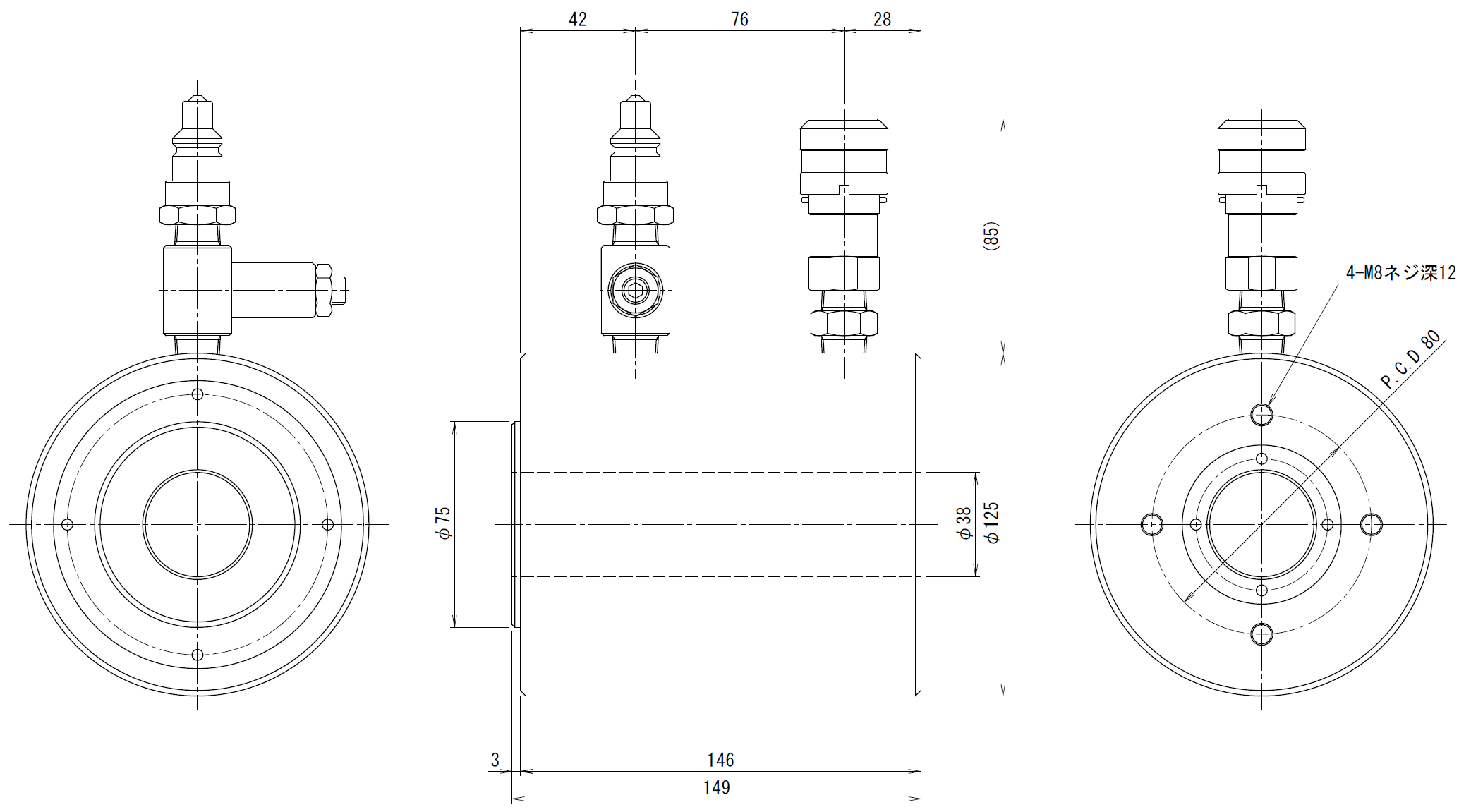

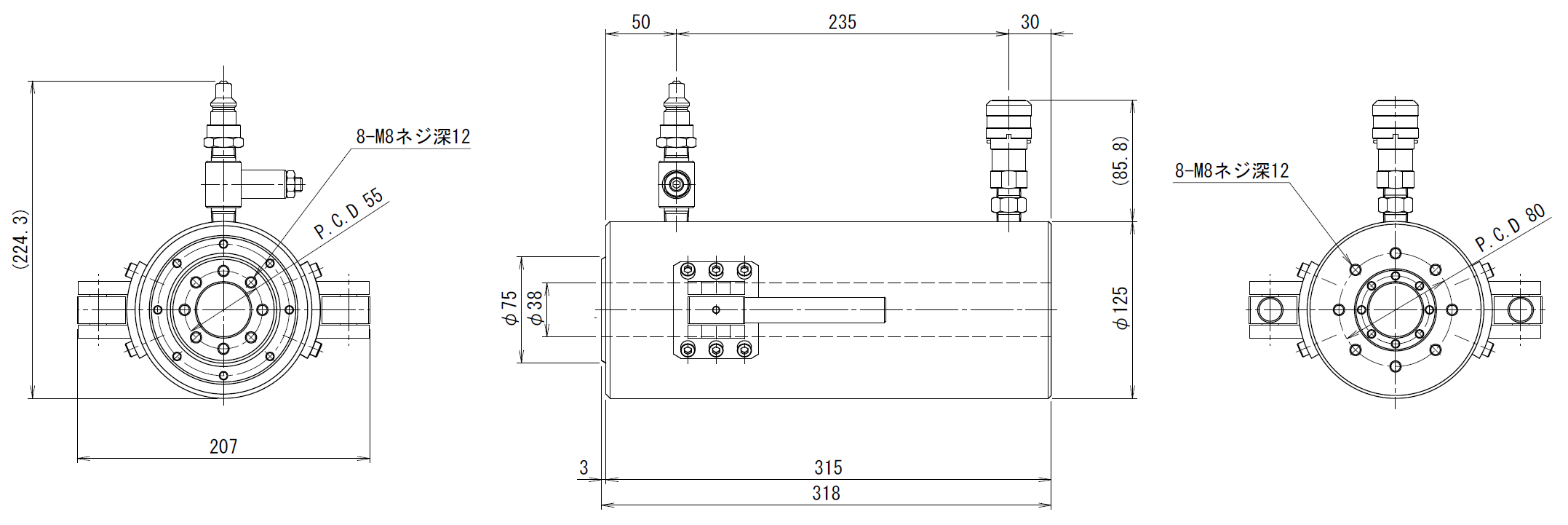

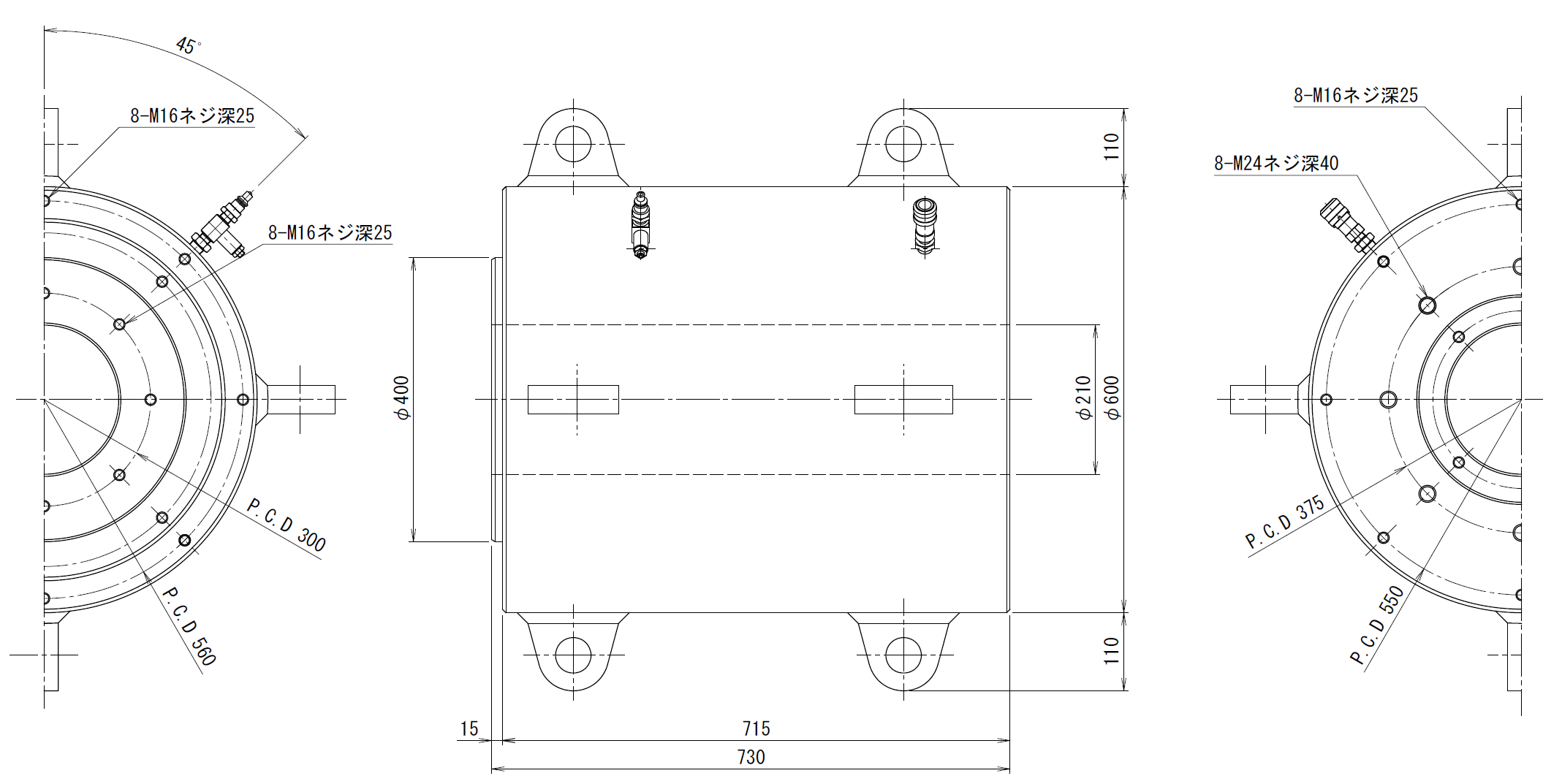

ラインナップ・図面

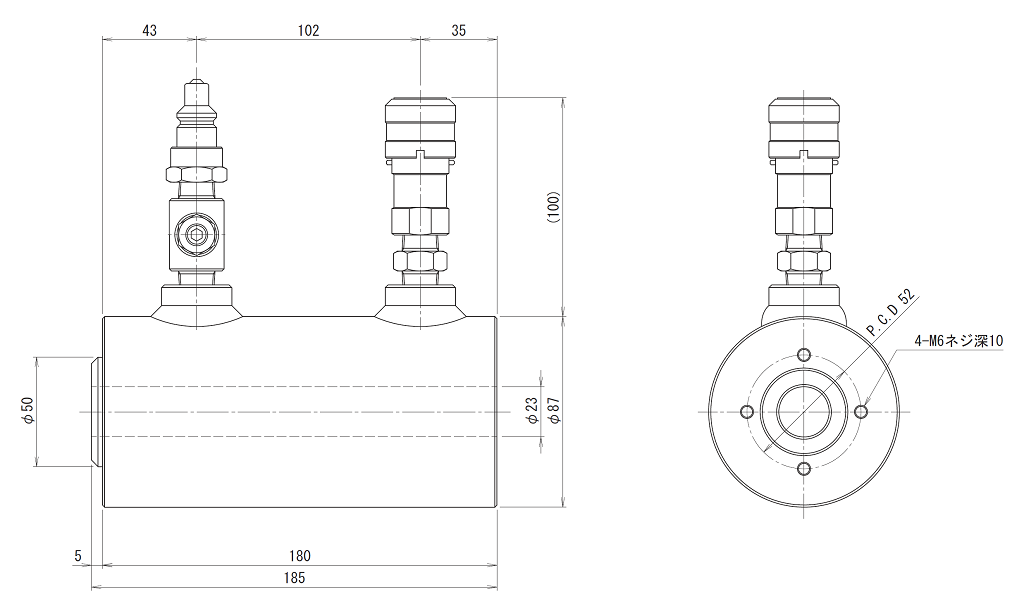

100kN
200kN

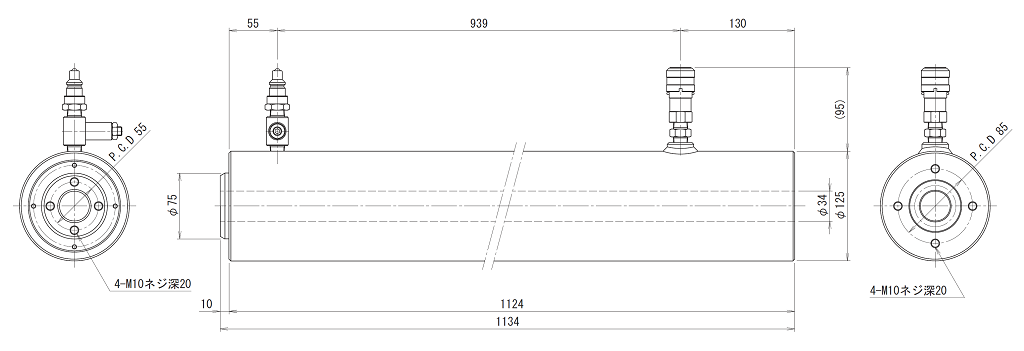

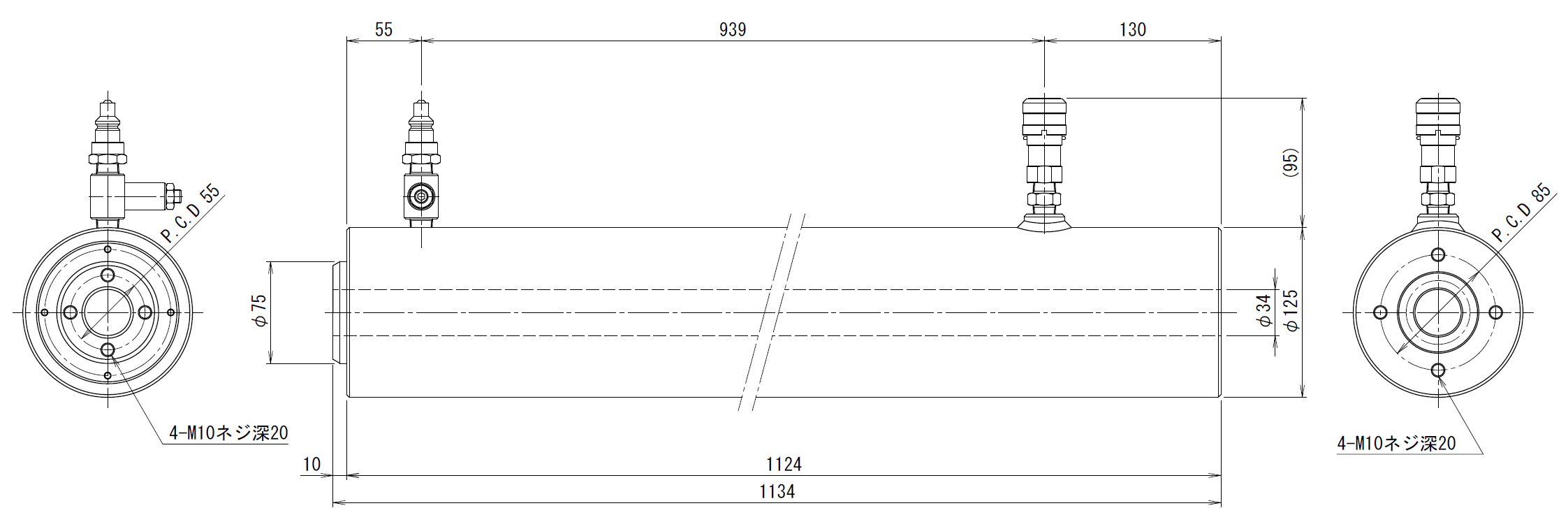

300kN

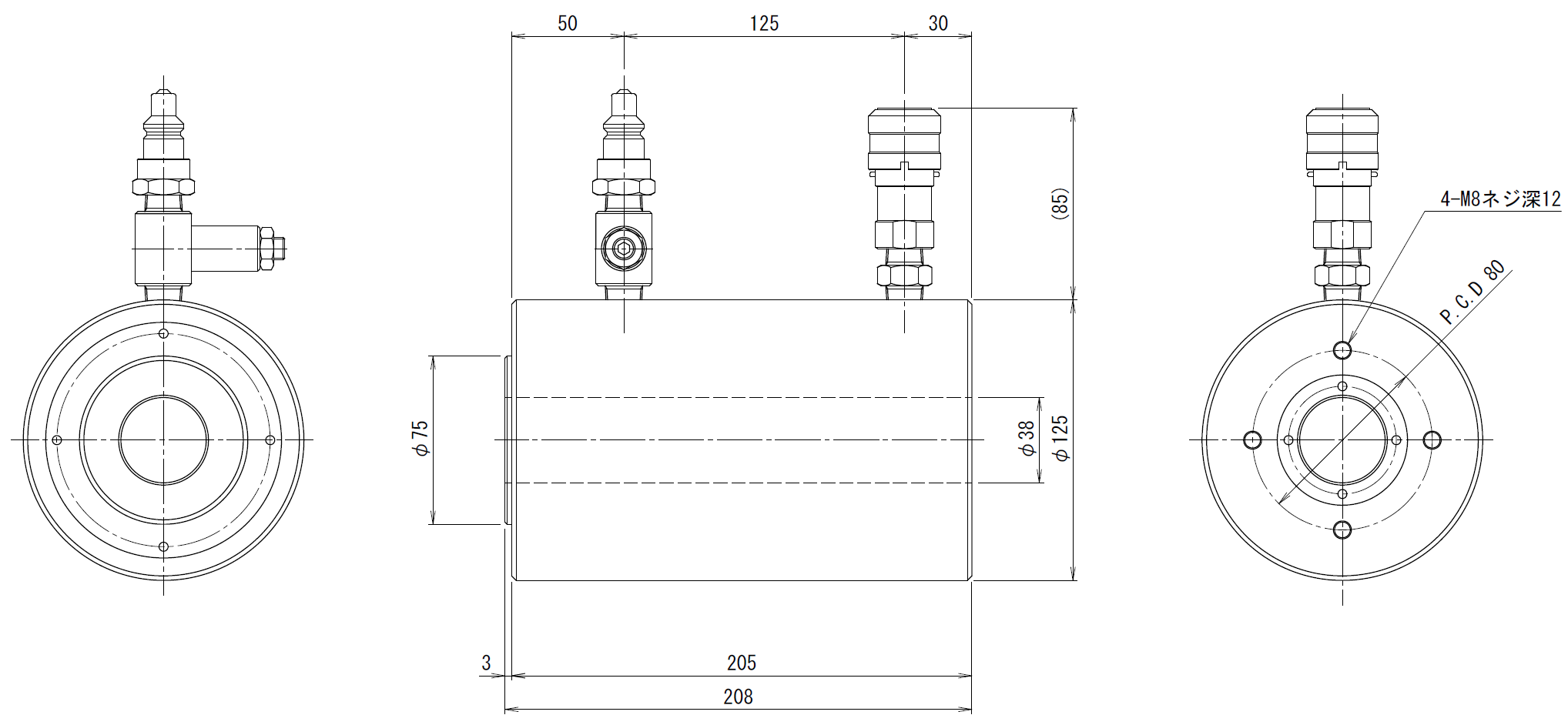

350kN

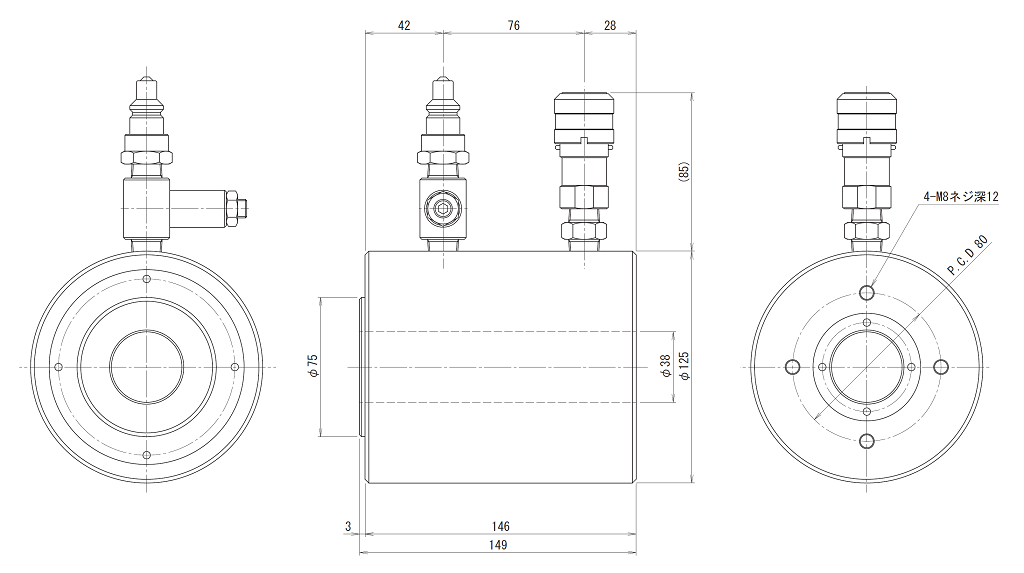

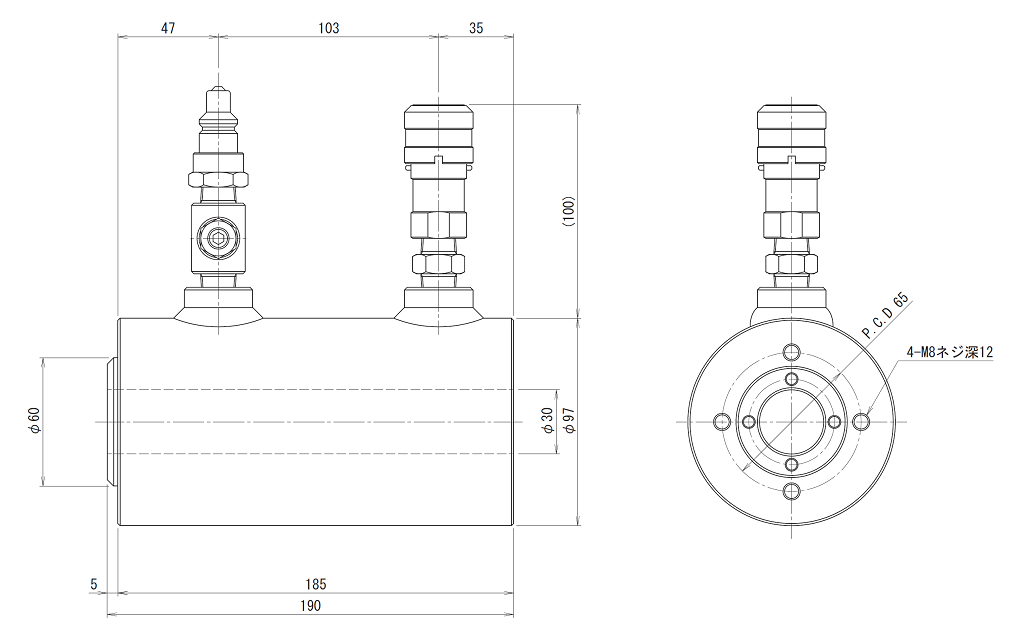

| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|

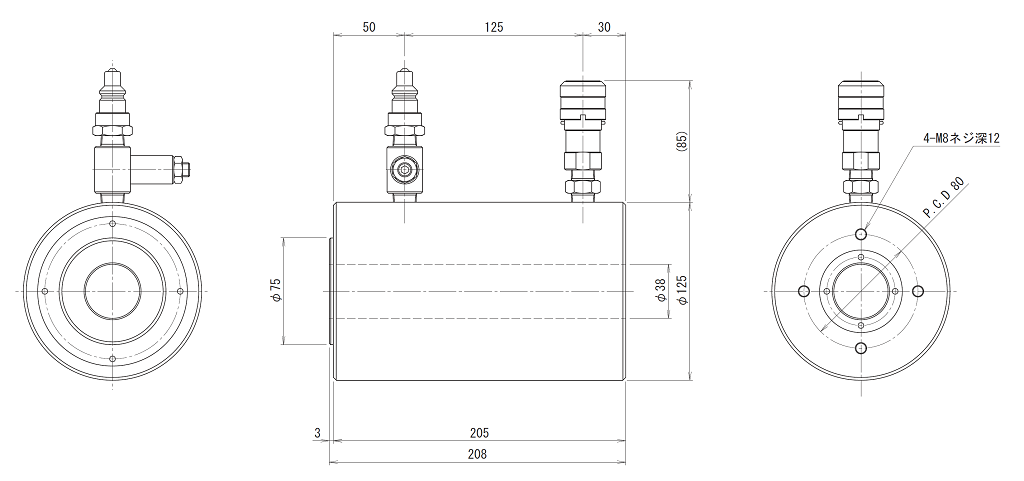

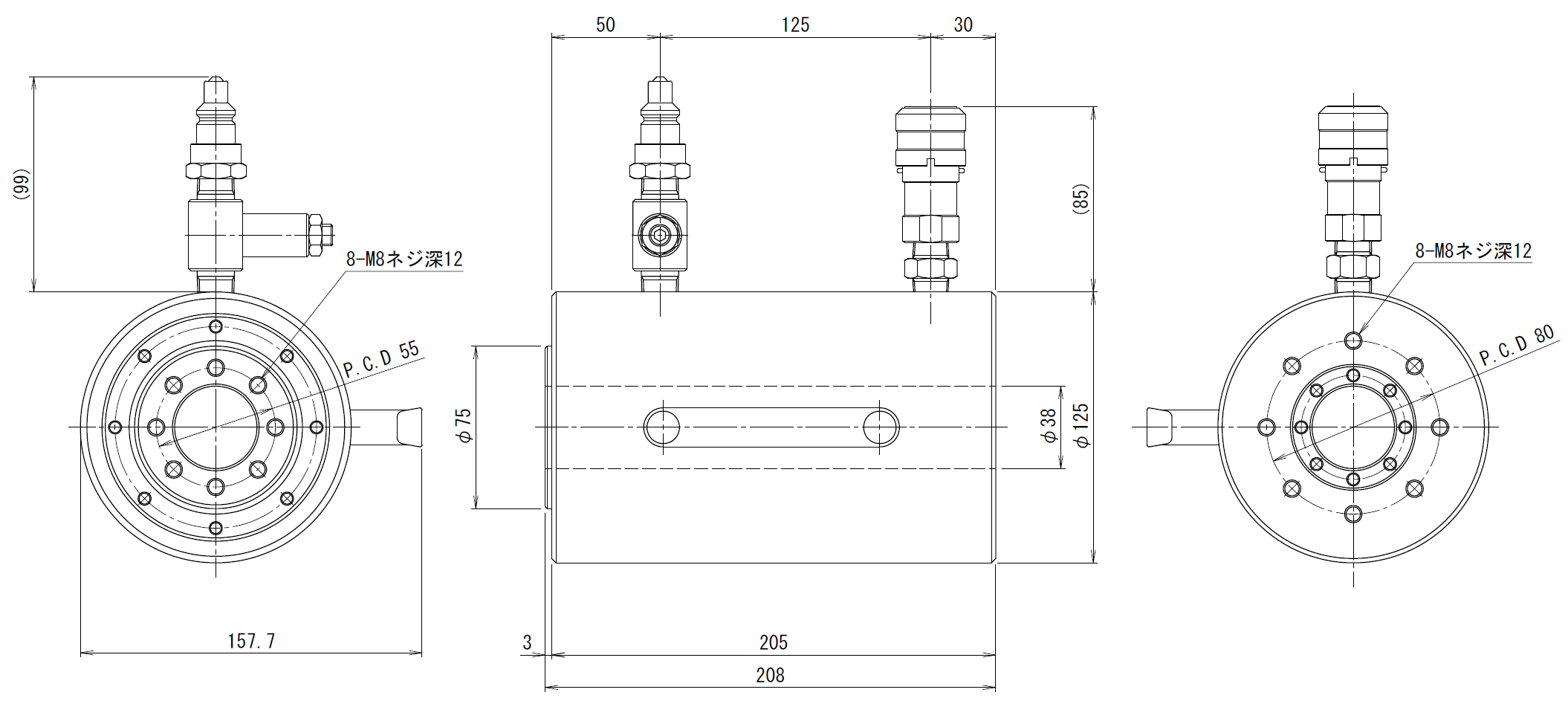

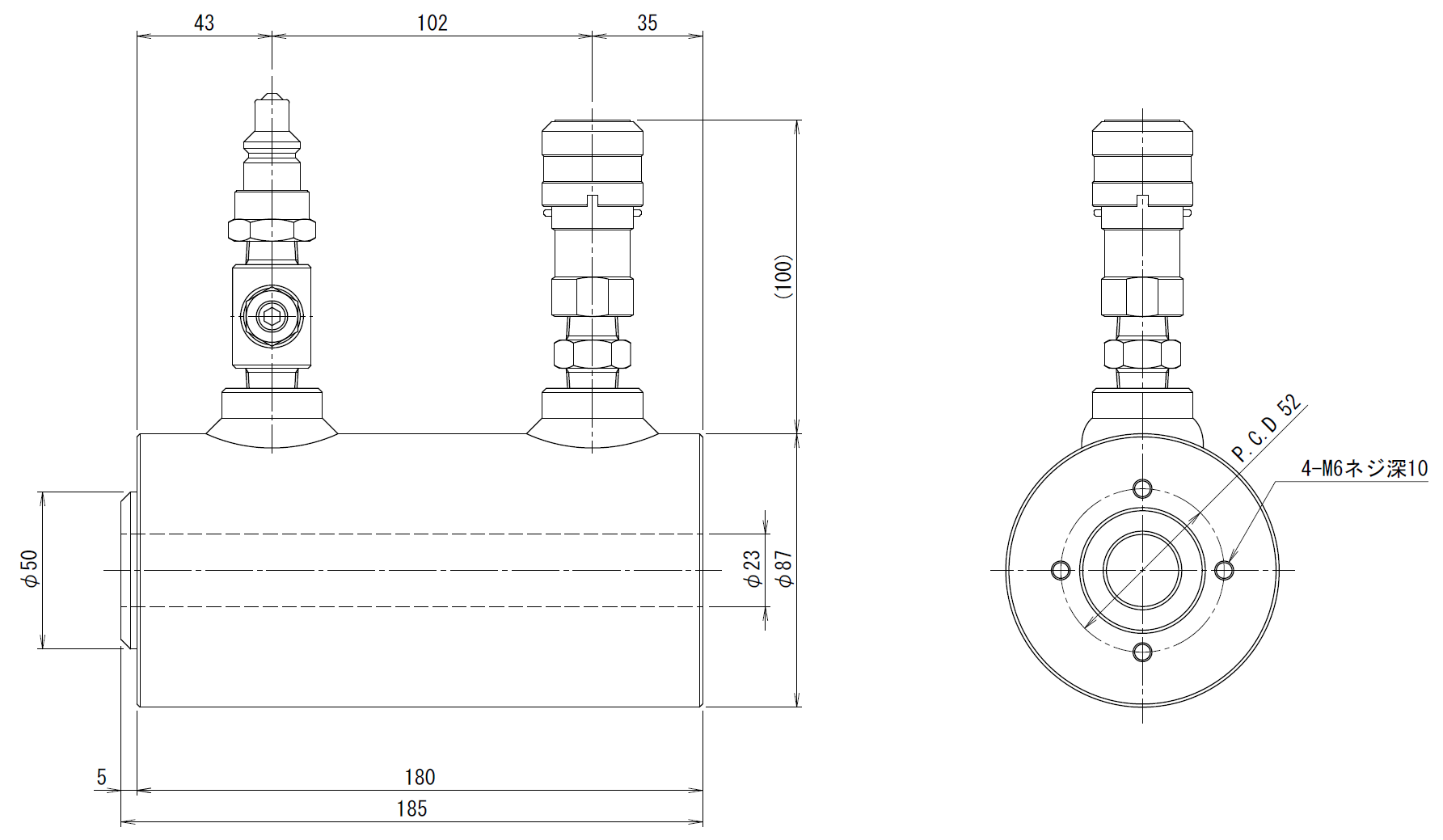

 | 50mm | 149mm | 38mm | 51.3cm2 | 68.3MPa | 0.26L | 12kg | PDF 換算表 DXF DWG |
 | 100mm | 208mm | 38mm | 51.3cm2 | 68.3MPa | 0.51L | 16kg | PDF 換算表 DXF DWG |

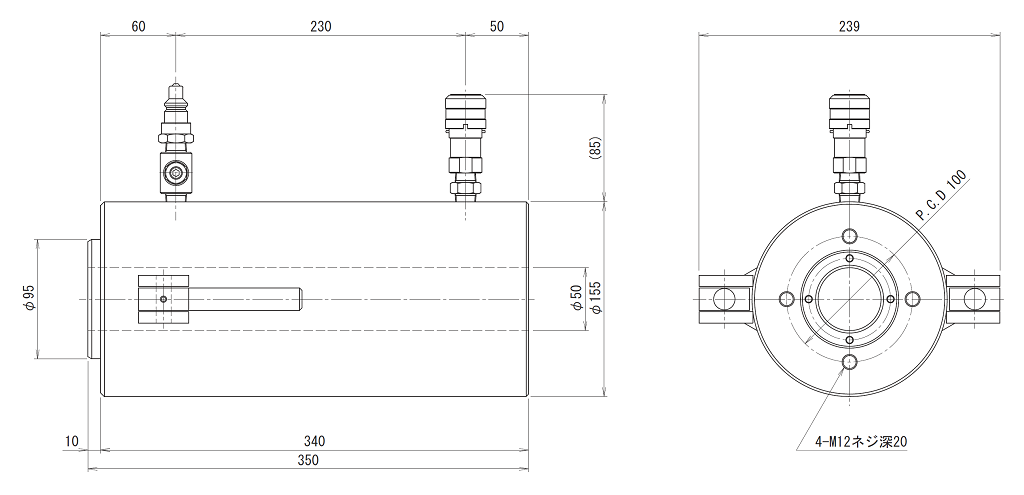

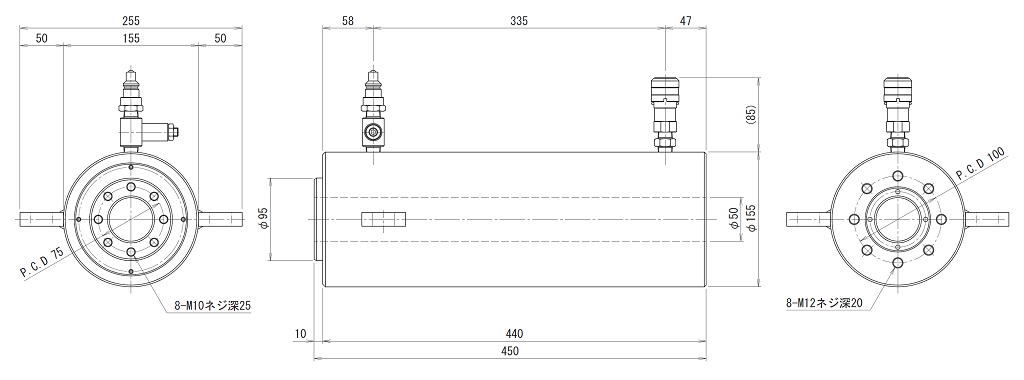

500kN
| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|

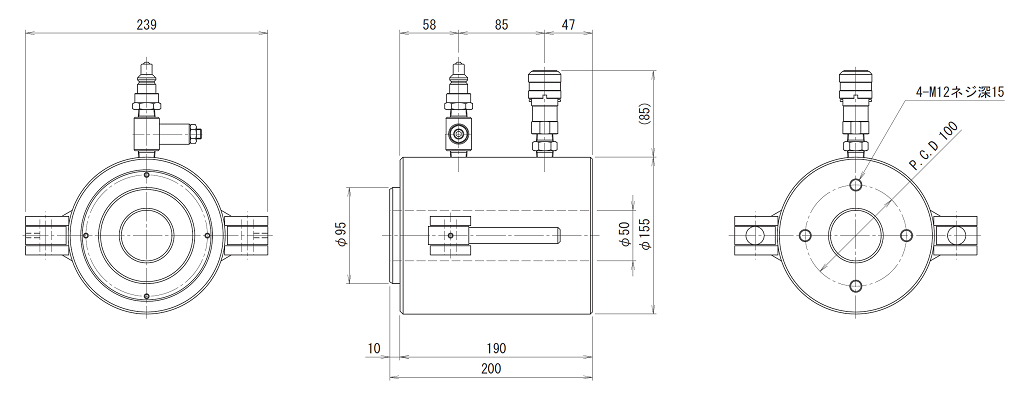

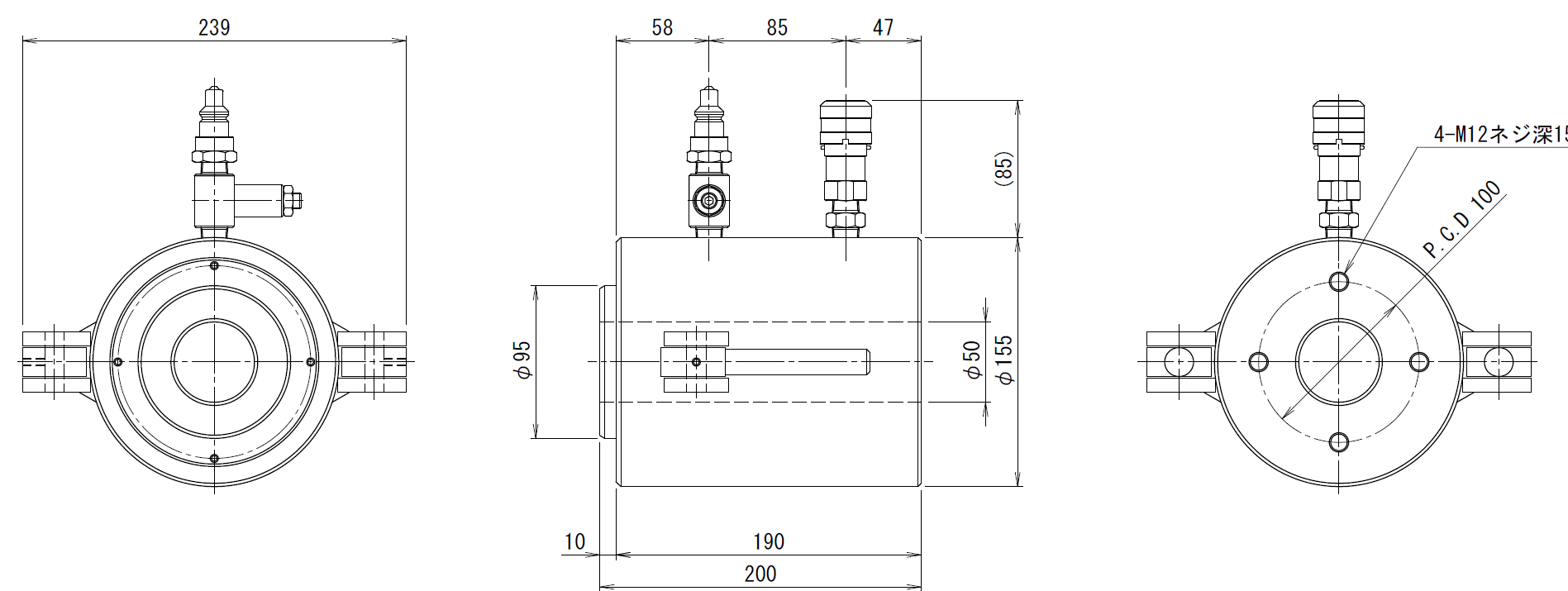

 | 50mm | 200mm | 50mm | 77.8cm2 | 64.2MPa | 0.39L | 26kg | PDF 換算表 DXF DWG |

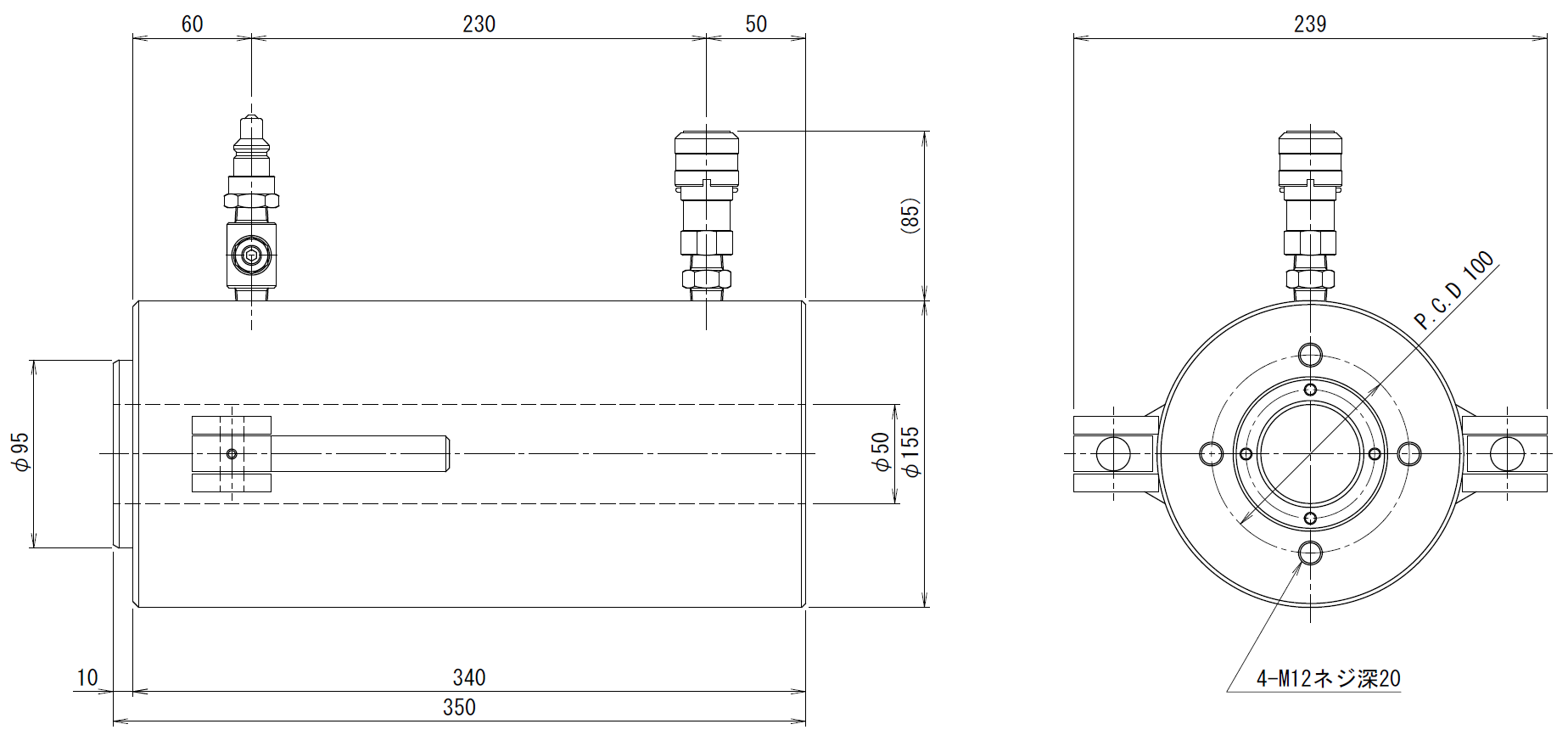

 | 200mm | 350mm | 50mm | 77.8cm2 | 64.2MPa | 1.6L | 40kg | PDF 換算表 DXF DWG |
 | 300mm | 450mm | 50mm | 77.8cm2 | 64.2MPa | 2.3L | 49kg | PDF 換算表 DXF DWG |

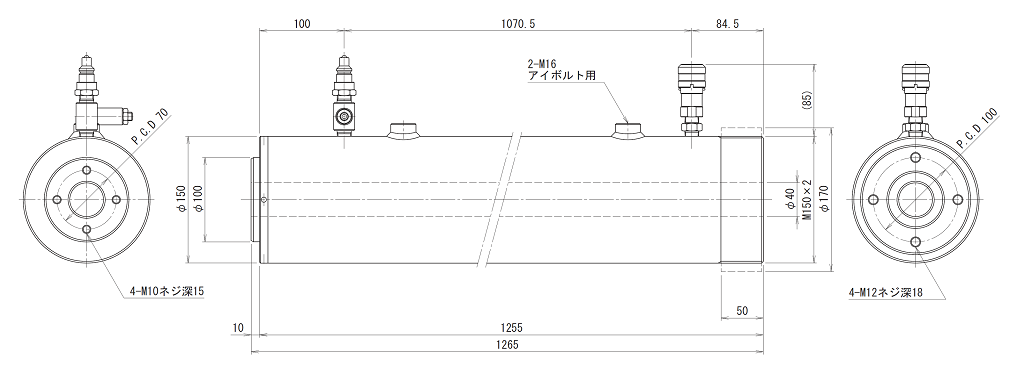

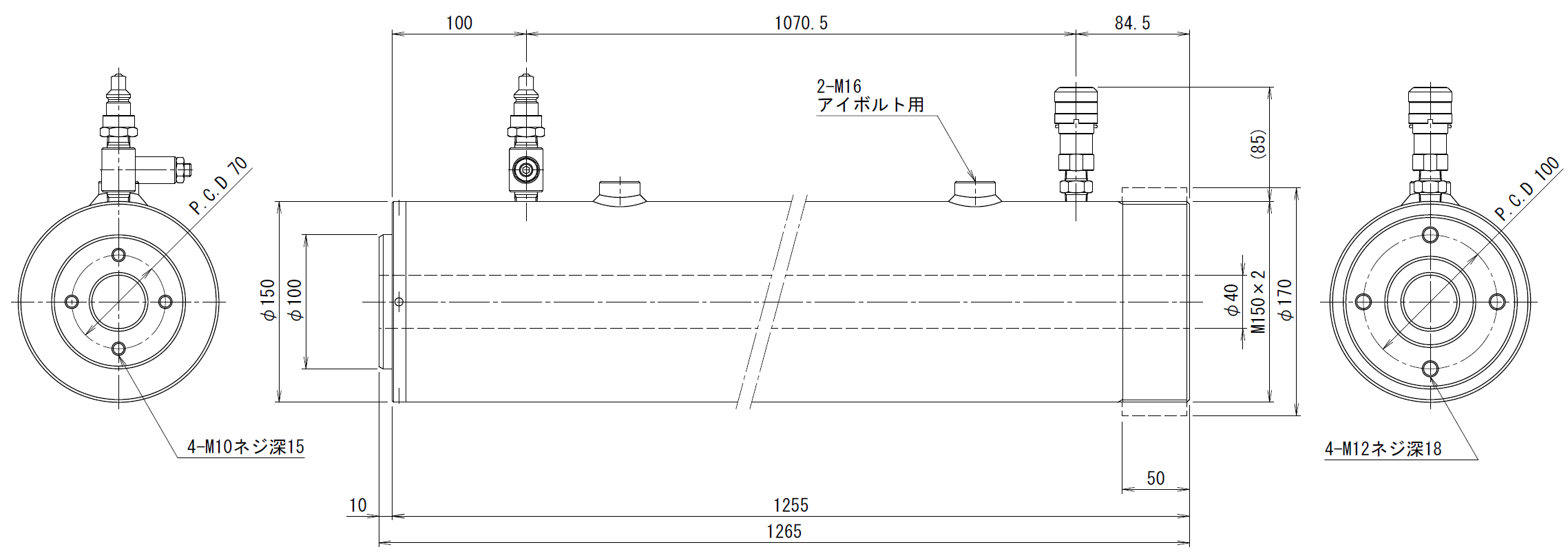

 | 1000mm | 1265mm | 40mm | 88.5cm2 | 56.5MPa | 8.9L | 0135kg | PDF 換算表 DXF DWG |

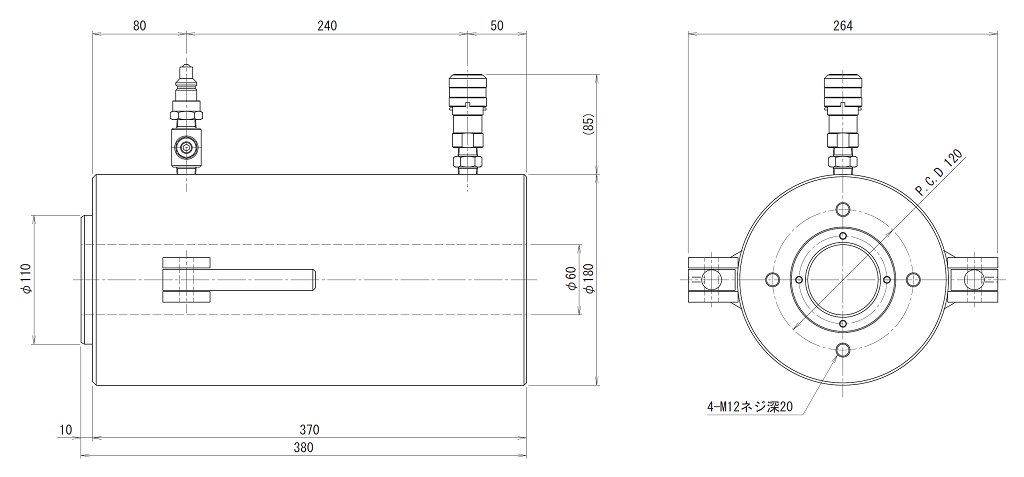

525kN

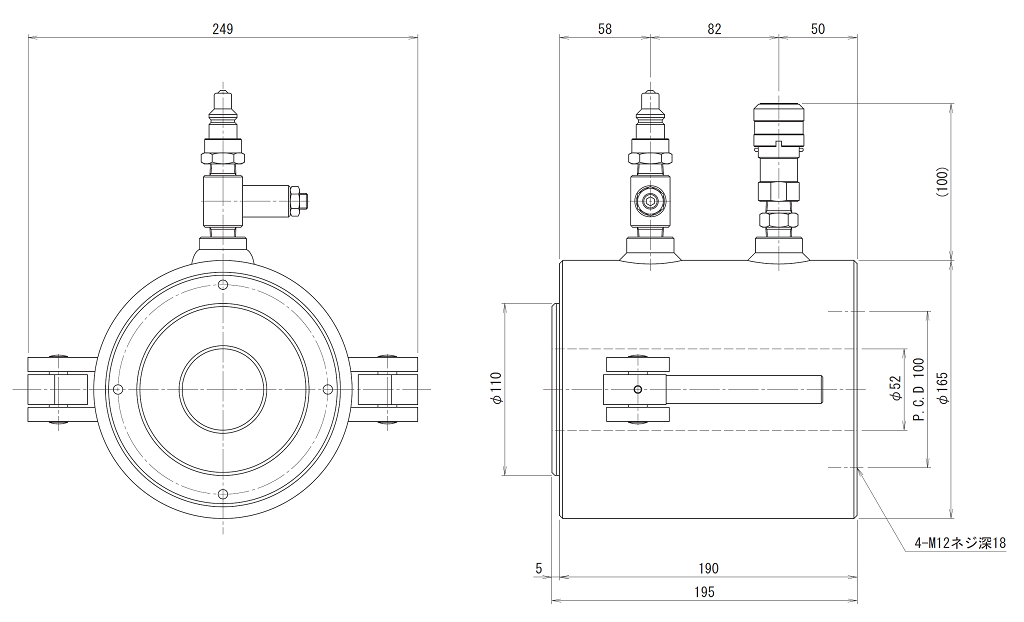

700kN
| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|
 | 50mm | 195mm | 52mm | 104.7cm2 | 66.9MPa | 0.52L | 30kg | PDF 換算表 DXF DWG |

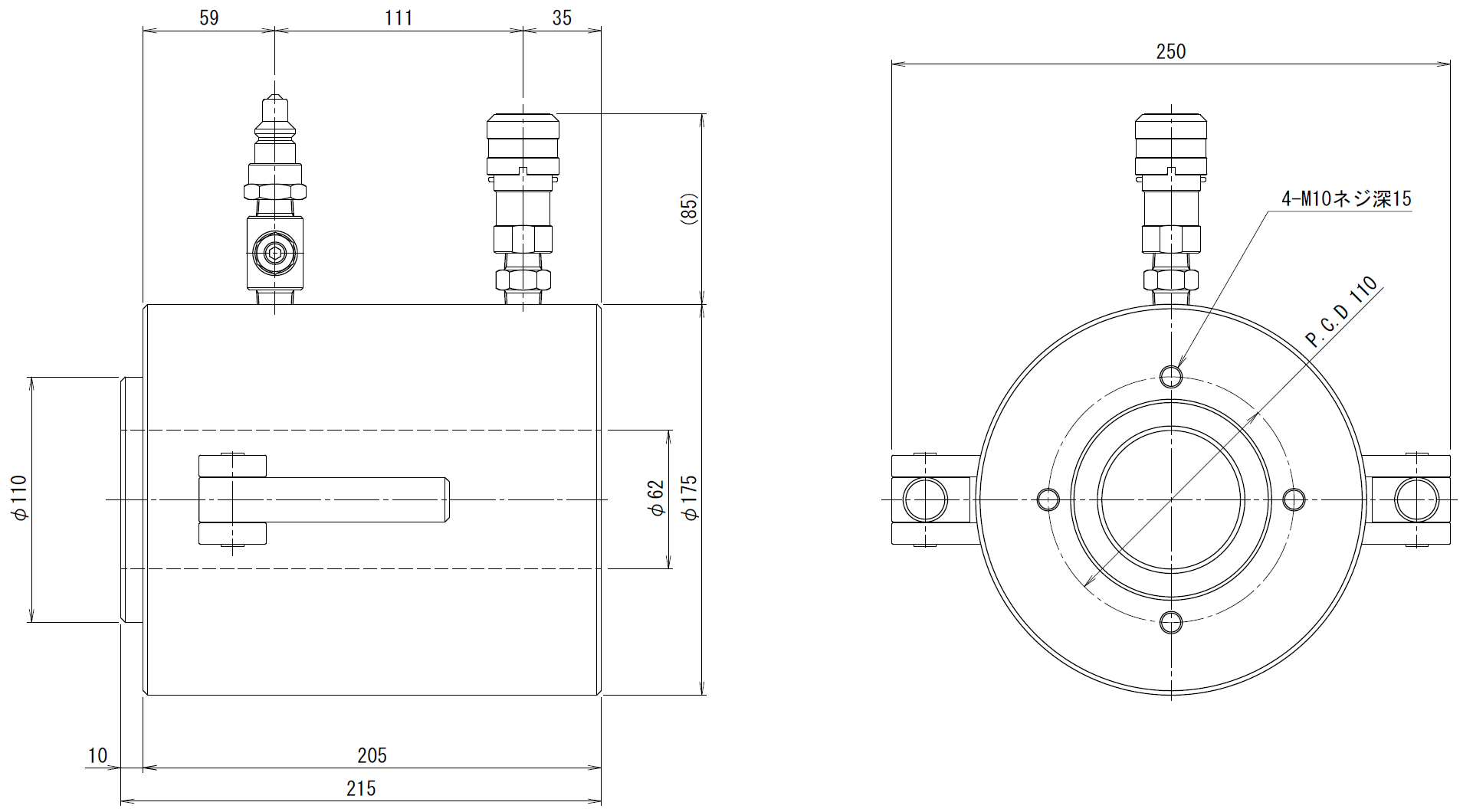

 | 75mm | 215mm | 62mm | 109.7cm2 | 63.8MPa | 0.82L | 32kg | PDF 換算表 DXF DWG |

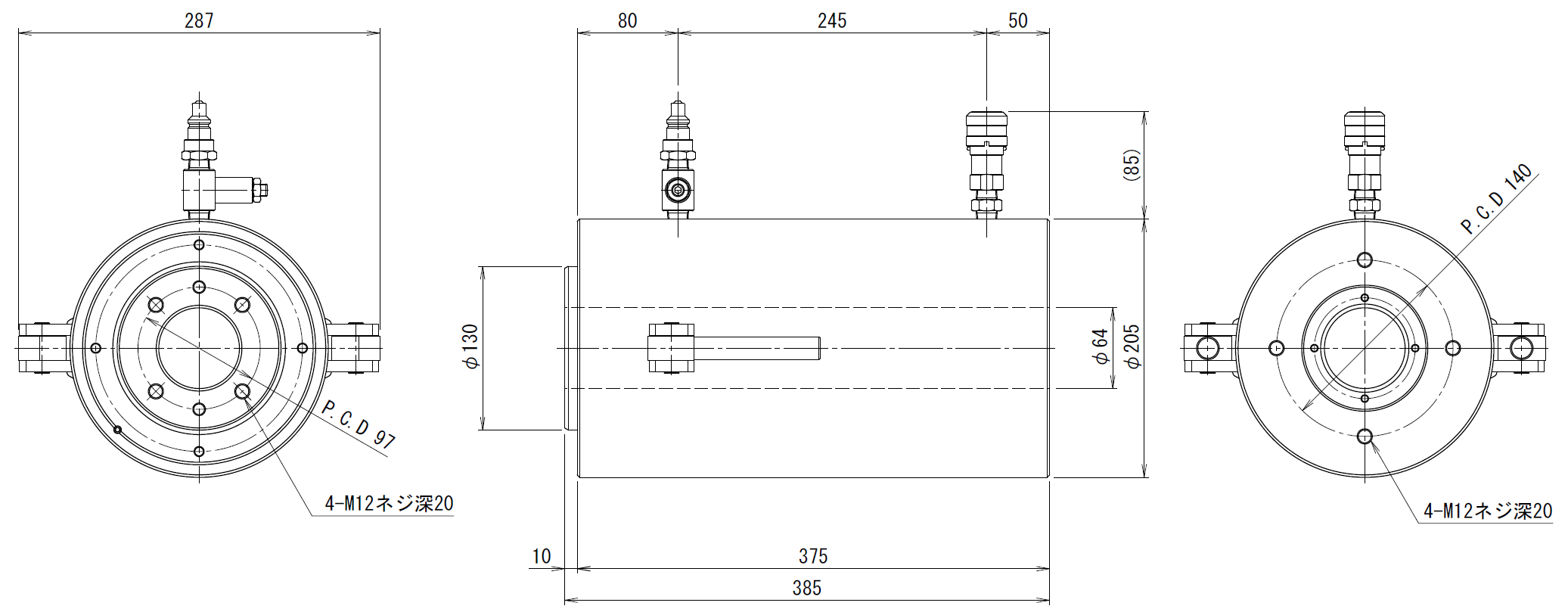

1000kN
| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|

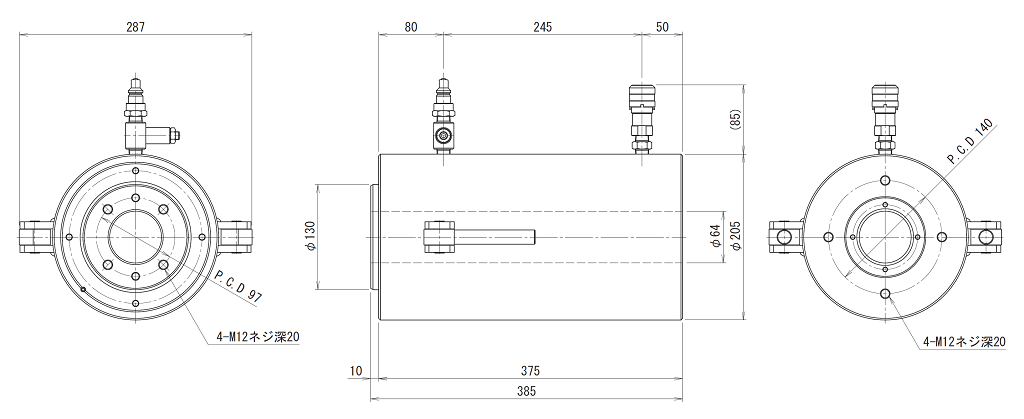

 | 200mm | 385mm | 64mm | 150.2cm2 | 66.6MPa | 3.0L | 75kg | PDF 換算表 DXF DWG |

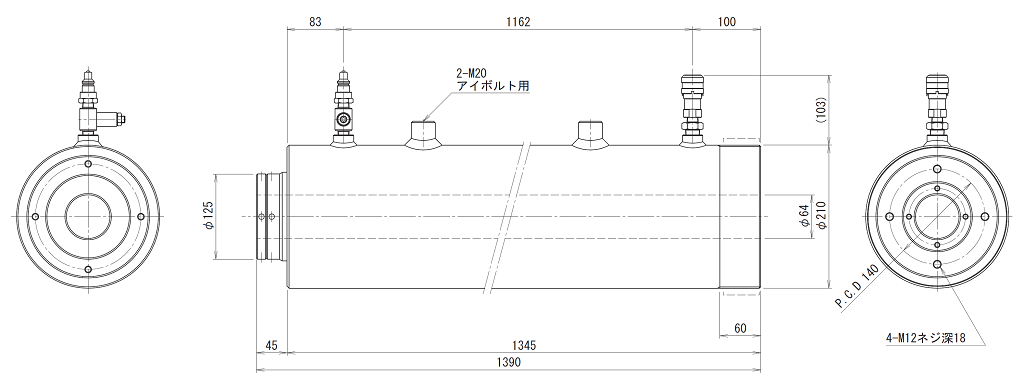

 | 1100mm | 1390mm | 64mm | 150.2cm2 | 66.6MPa | 16.5L | 265kg | PDF 換算表 DXF DWG |

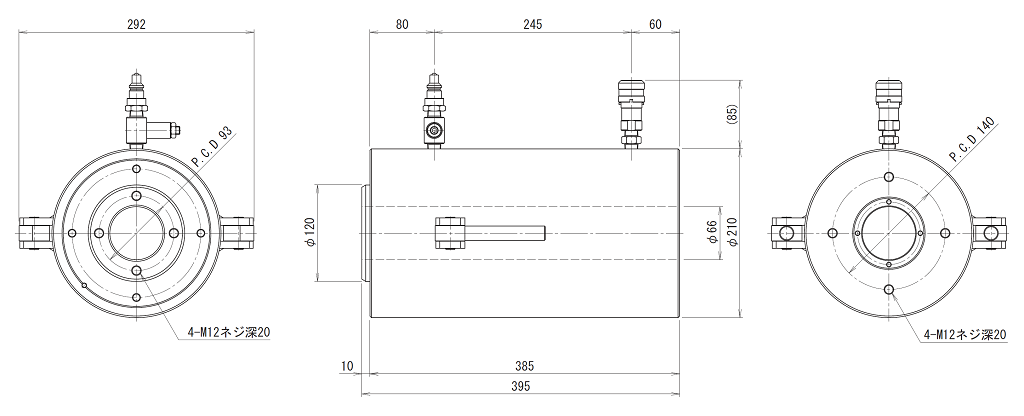

1200kN
| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|

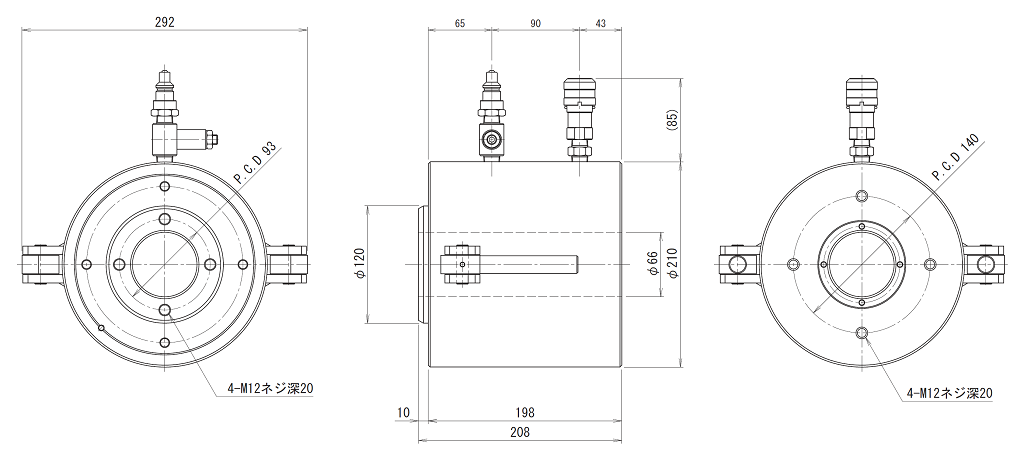

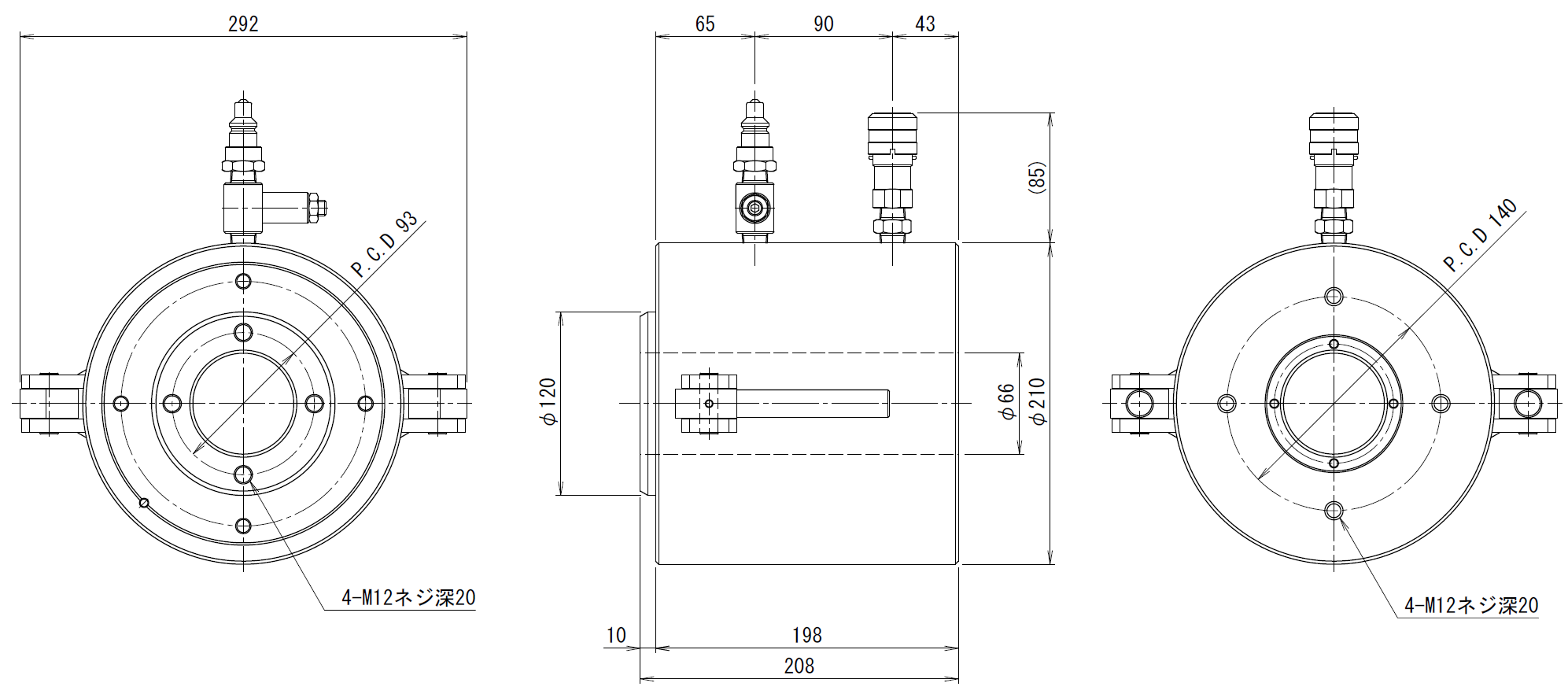

 | 50mm | 208mm | 66mm | 176.7cm2 | 67.9MPa | 0.88L | 45kg | PDF 換算表 DXF DWG |

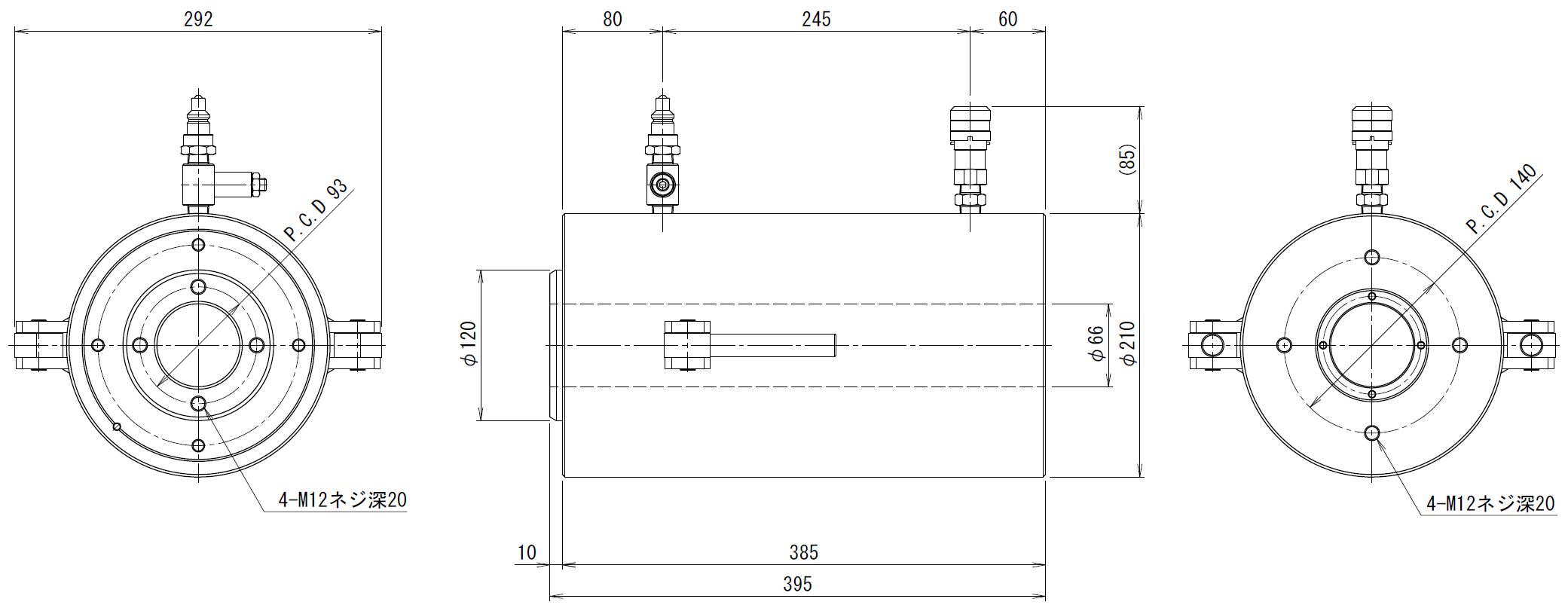

 | 200mm | 395mm | 66mm | 176.7cm2 | 67.9MPa | 3.5L | 77kg | PDF 換算表 DXF DWG |
1500kN
| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|

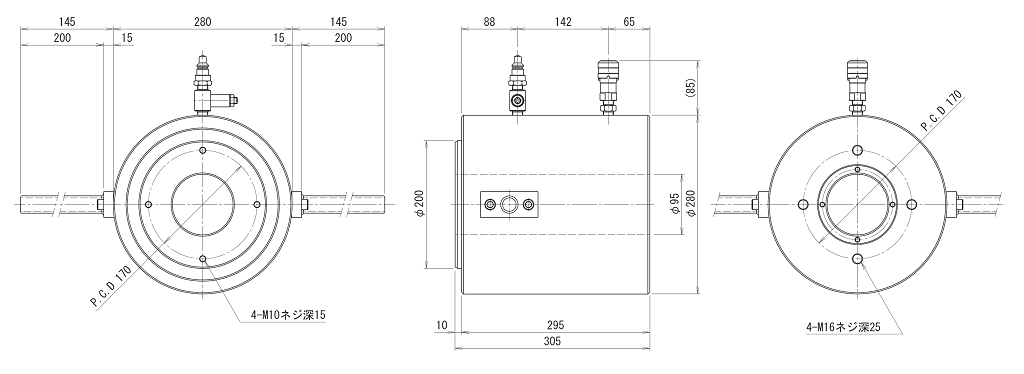

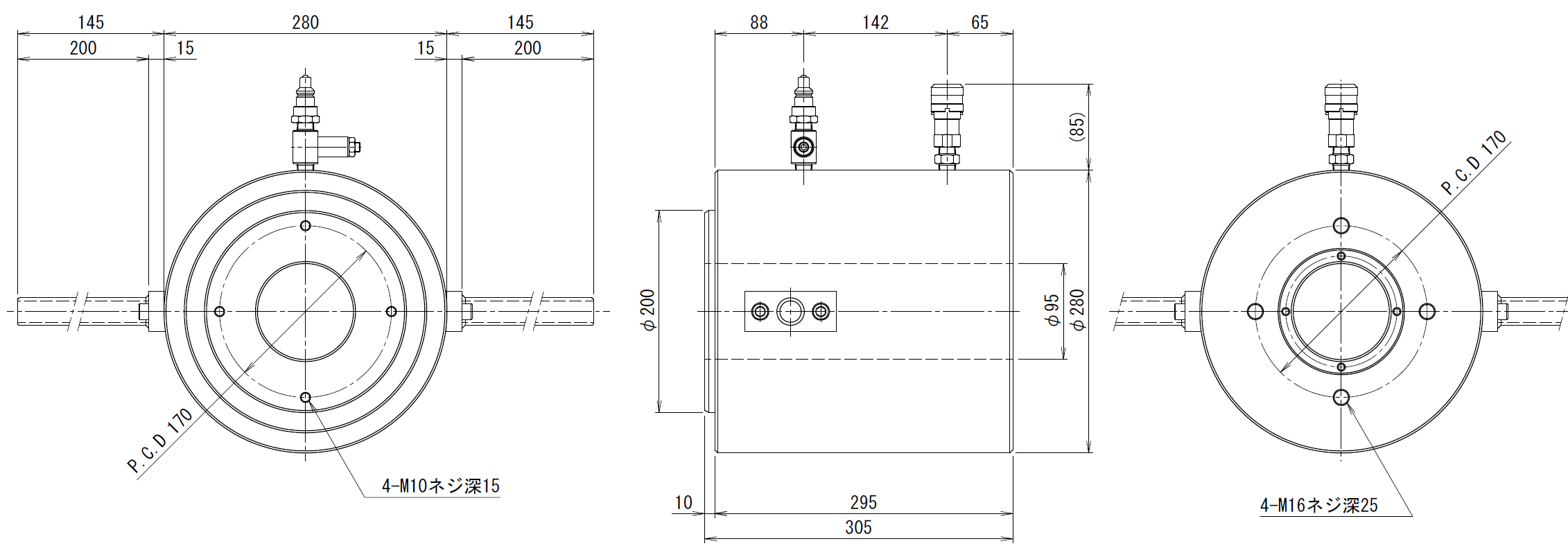

 | 100mm | 305mm | 95mm | 247.4cm2 | 60.6MPa | 2.5L | 120kg | PDF 換算表 DXF DWG |

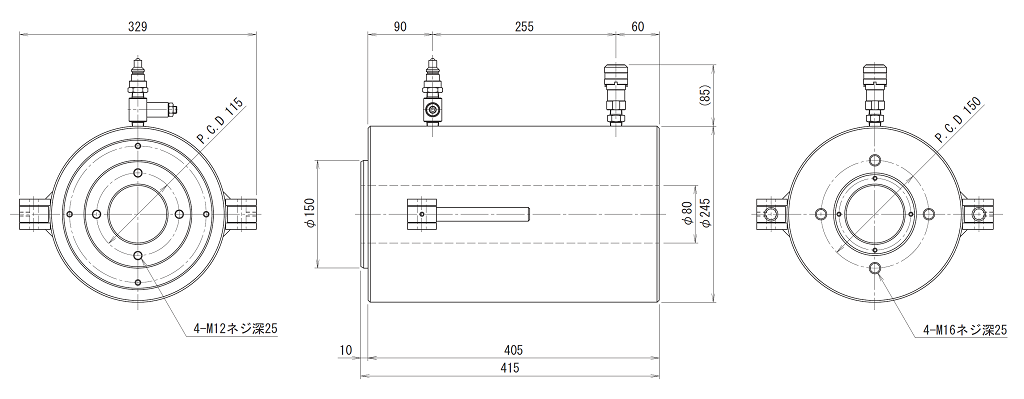

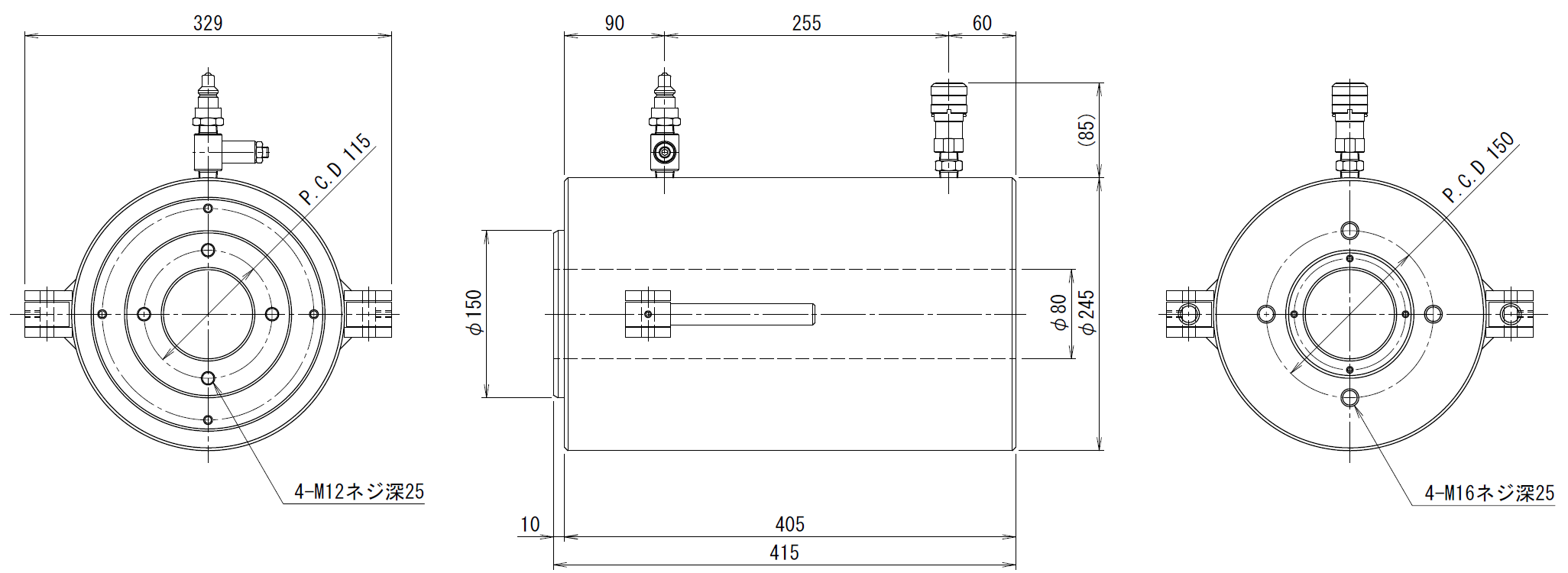

 | 200mm | 415mm | 80mm | 220.1cm2 | 68.1MPa | 4.4L | 119kg | PDF 換算表 DXF DWG |

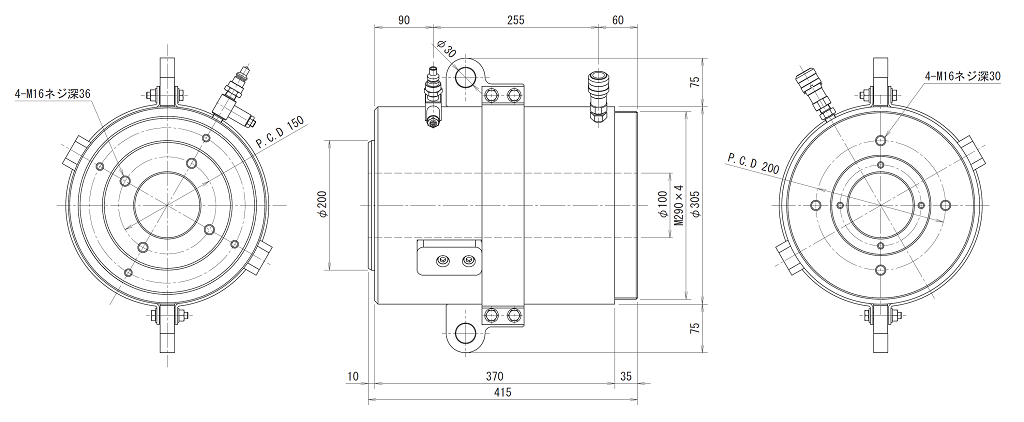

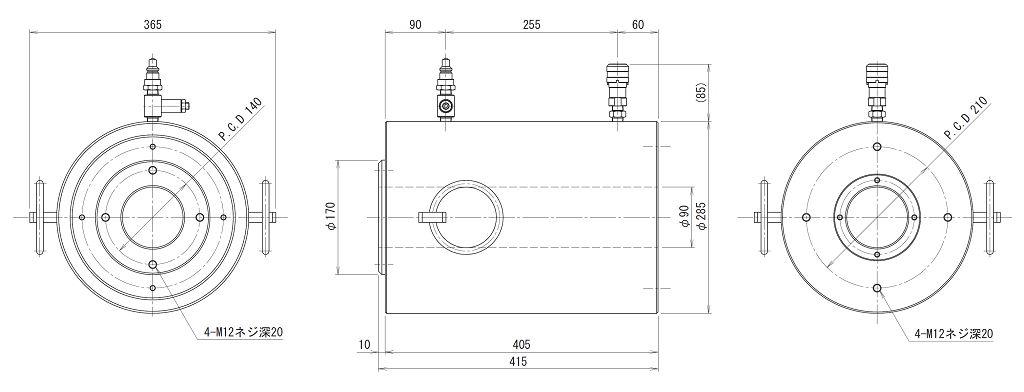

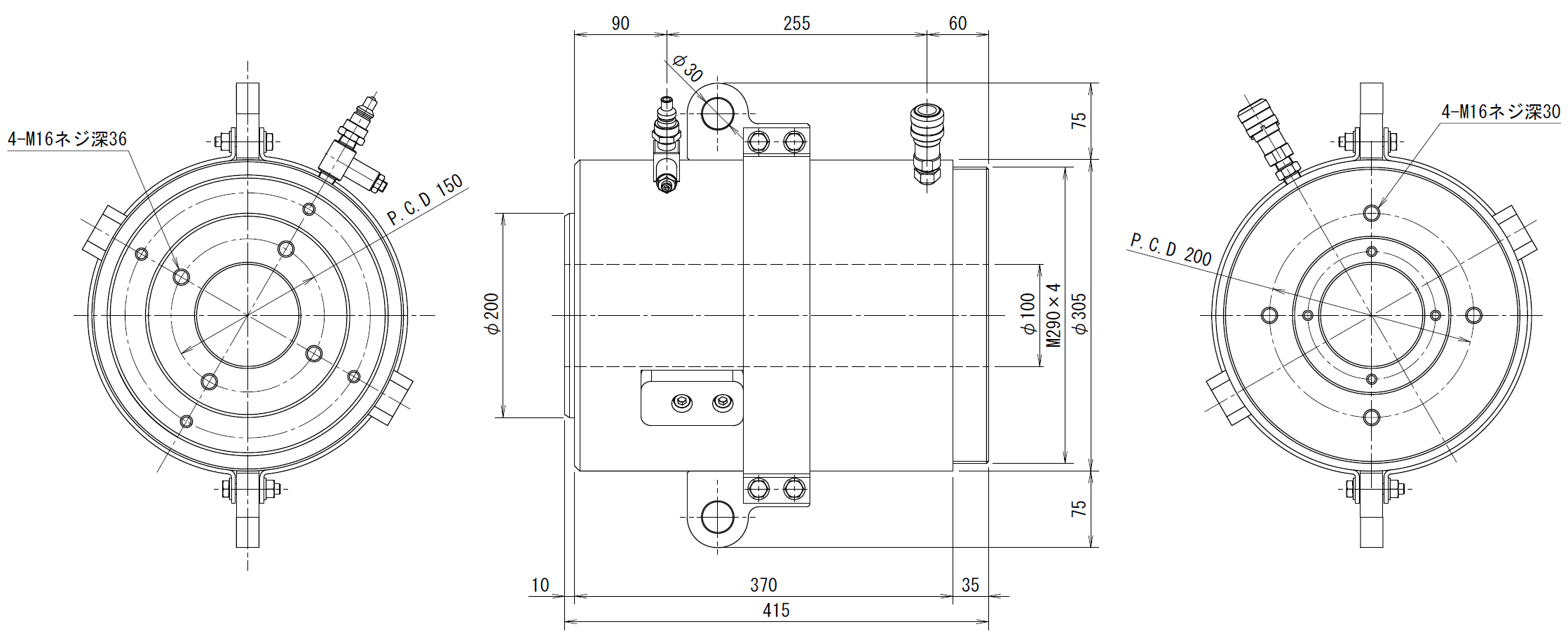

2000kN
| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|

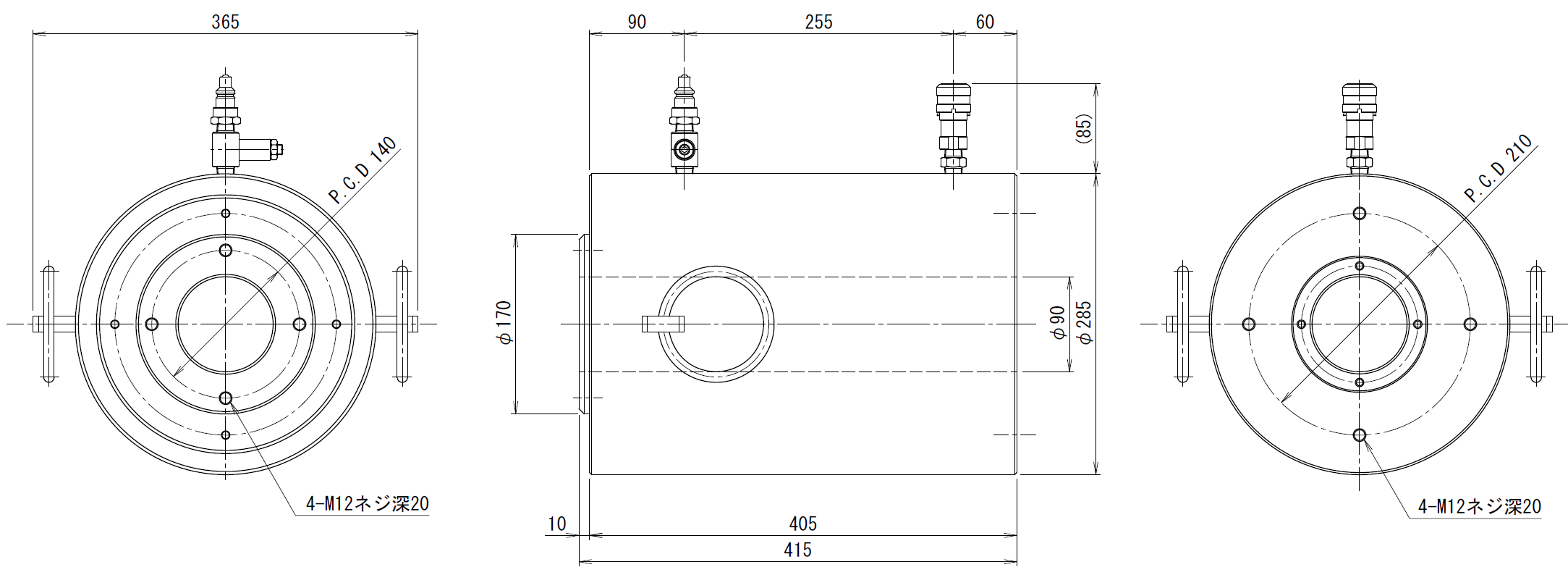

 | 200mm | 415mm | 90mm | 302.4cm2 | 66.1MPa | 6.1L | 161kg | PDF 換算表 DXF DWG |
 | 200mm | 415mm | 100mm | 309.3cm2 | 64.7MPa | 6.2L | 187kg | PDF 換算表 DXF DWG |

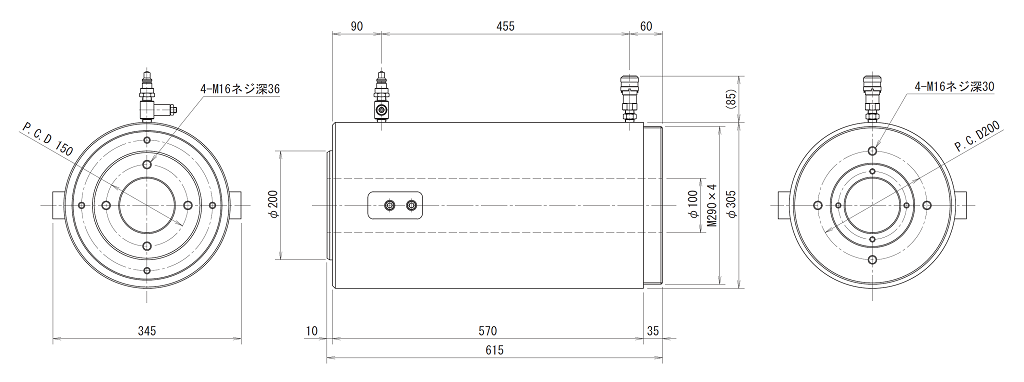

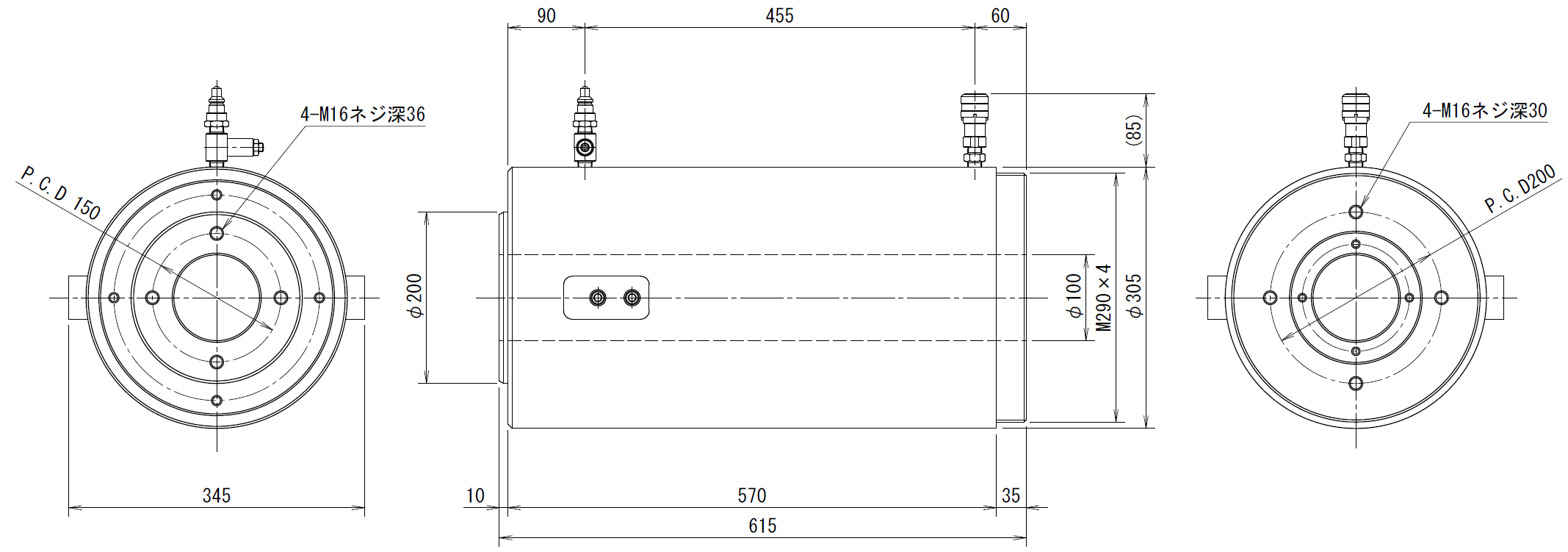

 | 400mm | 615mm | 100mm | 309.3cm2 | 64.7MPa | 12.4L | 290kg | PDF 換算表 DXF DWG |

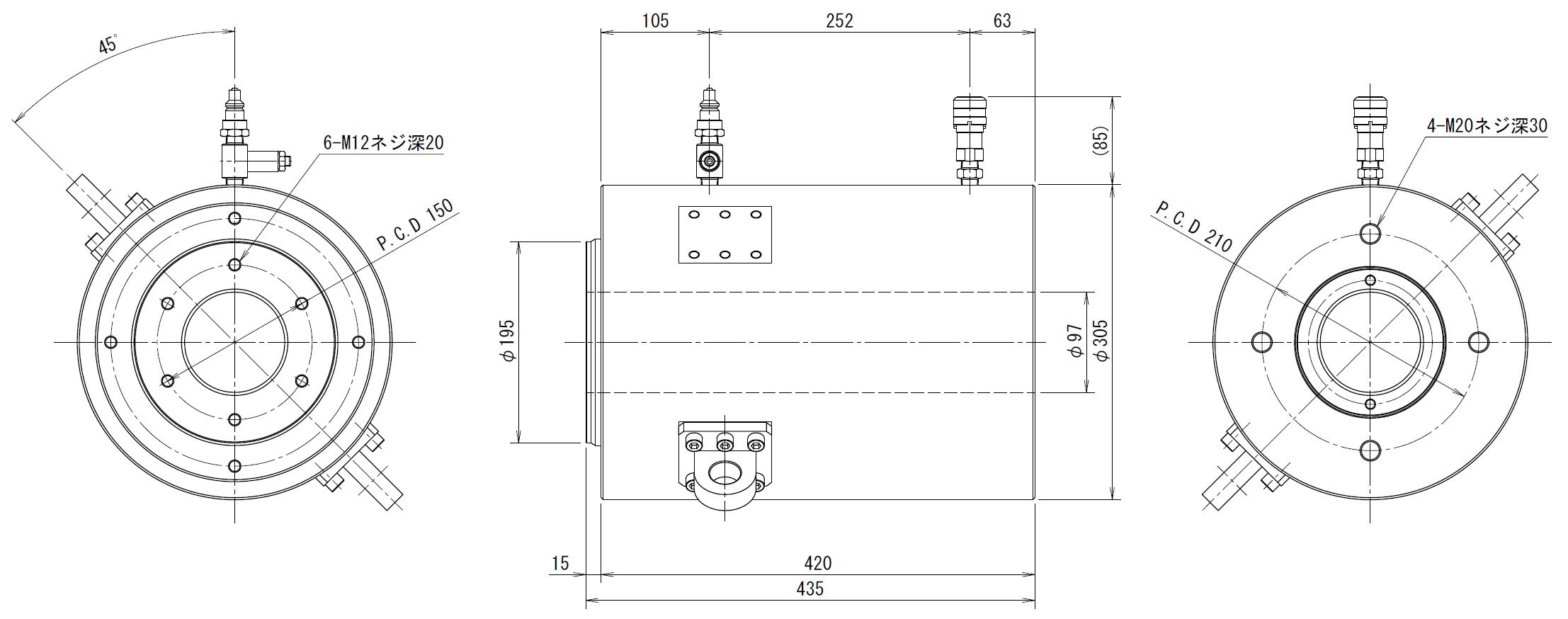

2500kN
| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|

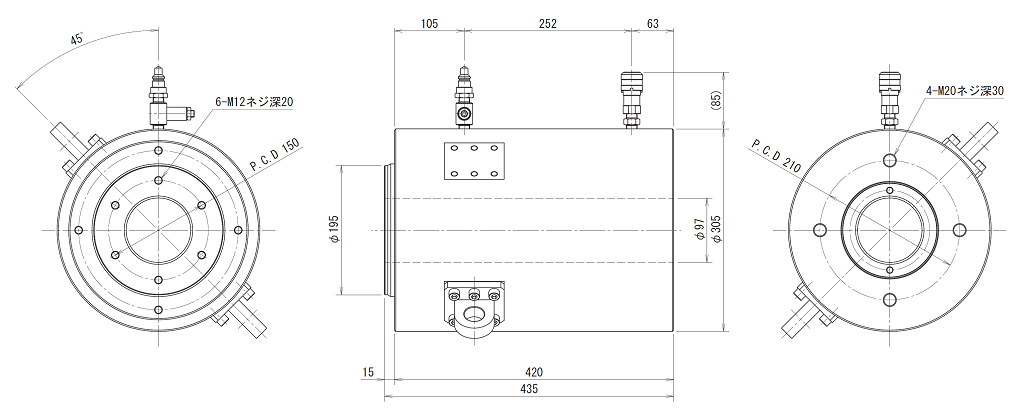

 | 200mm | 445mm | 97mm | 378.0cm2 | 66.2MPa | 7.6L | 210kg | PDF 換算表 DXF DWG |

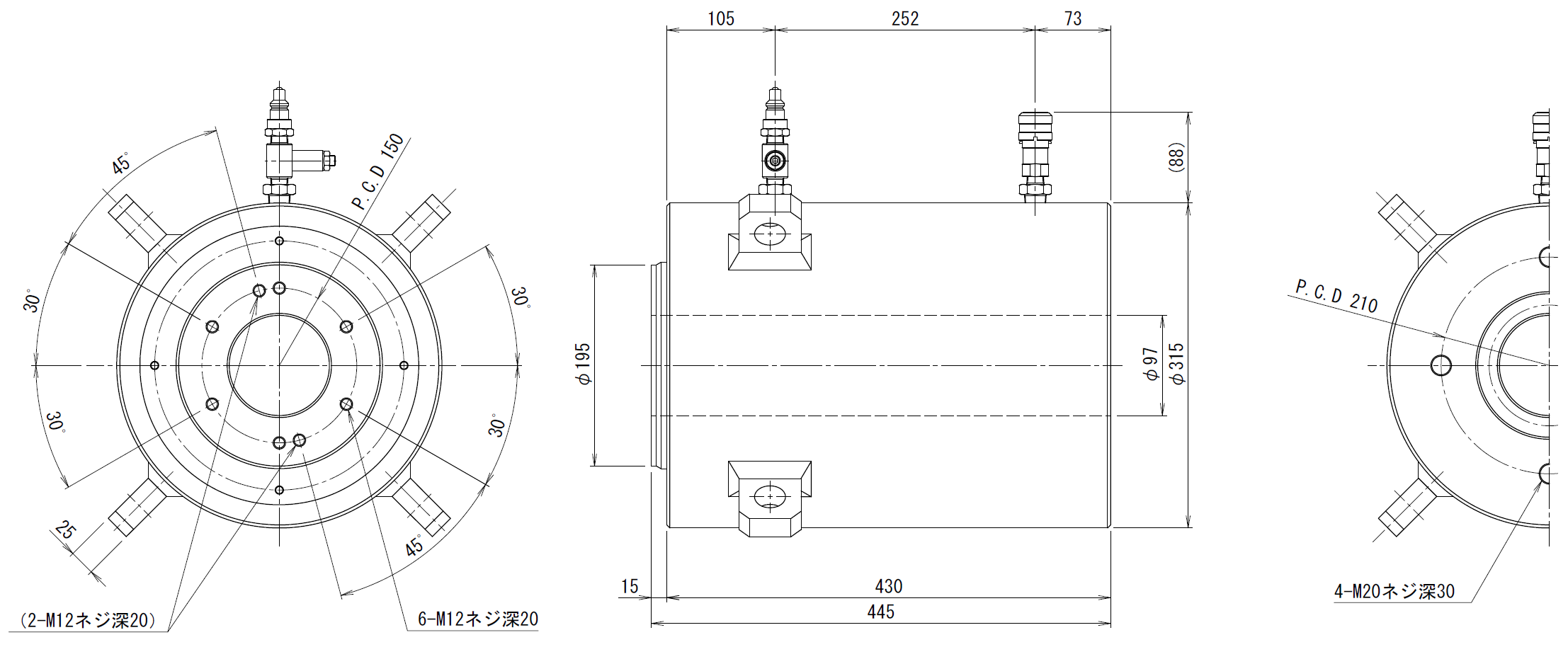

 | 200mm | 435mm | 97mm | 378.0cm2 | 66.2MPa | 7.6L | 192kg | PDF 換算表 DXF DWG |

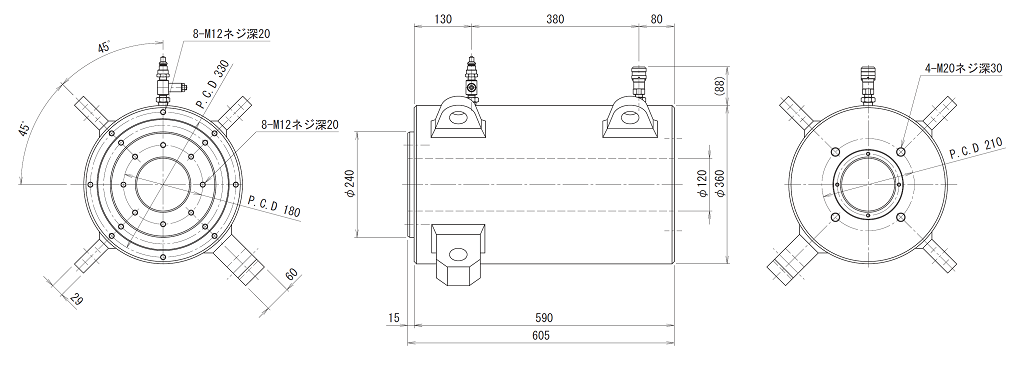

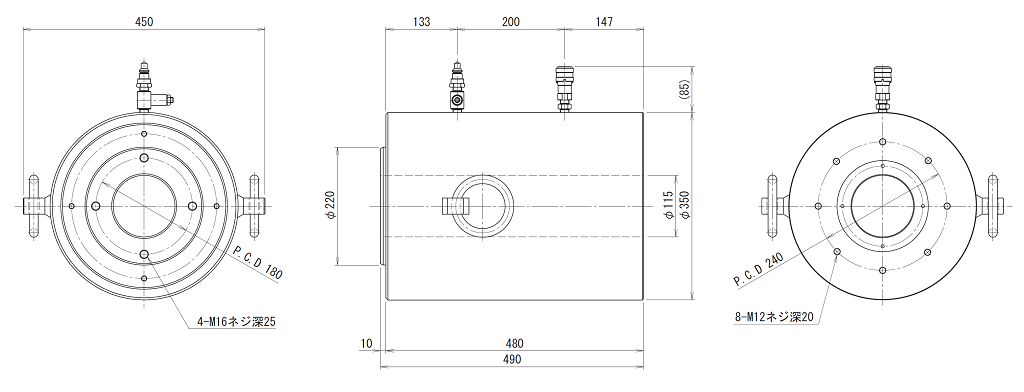

3000kN
| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|

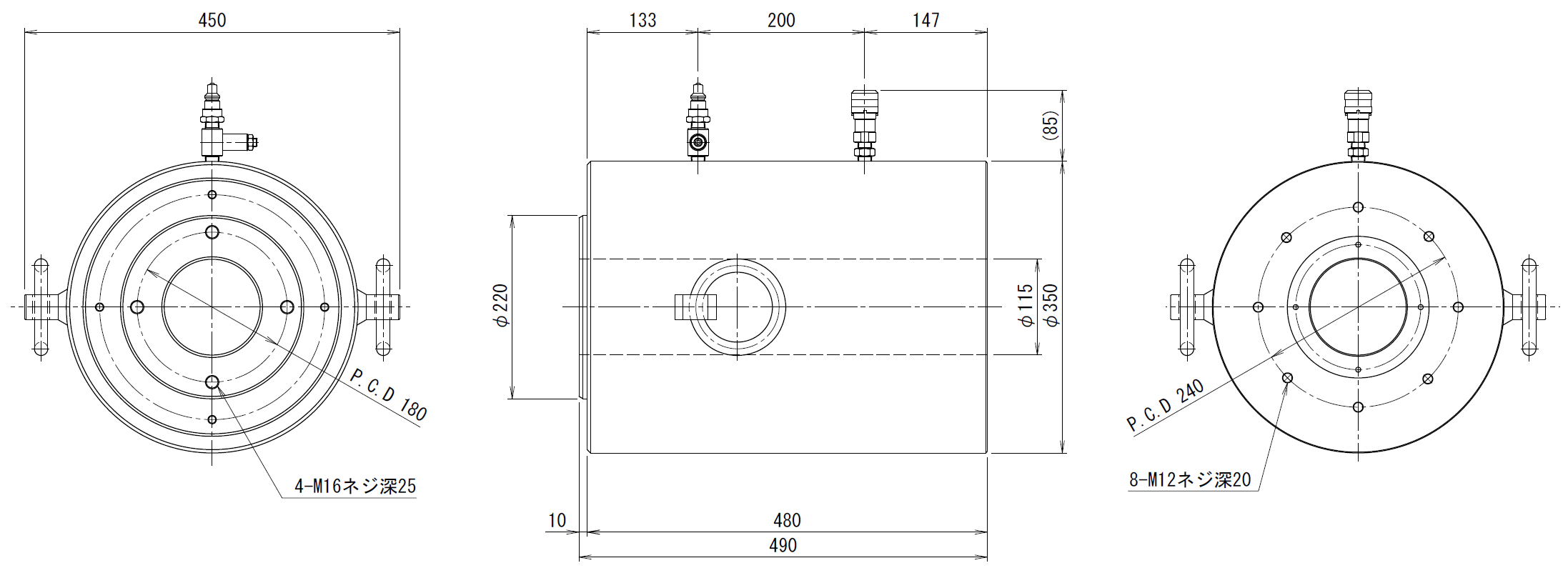

 | 220mm | 490mm | 115mm | 439.1cm2 | 68.3MPa | 9.7L | 228kg | PDF 換算表 DXF DWG |

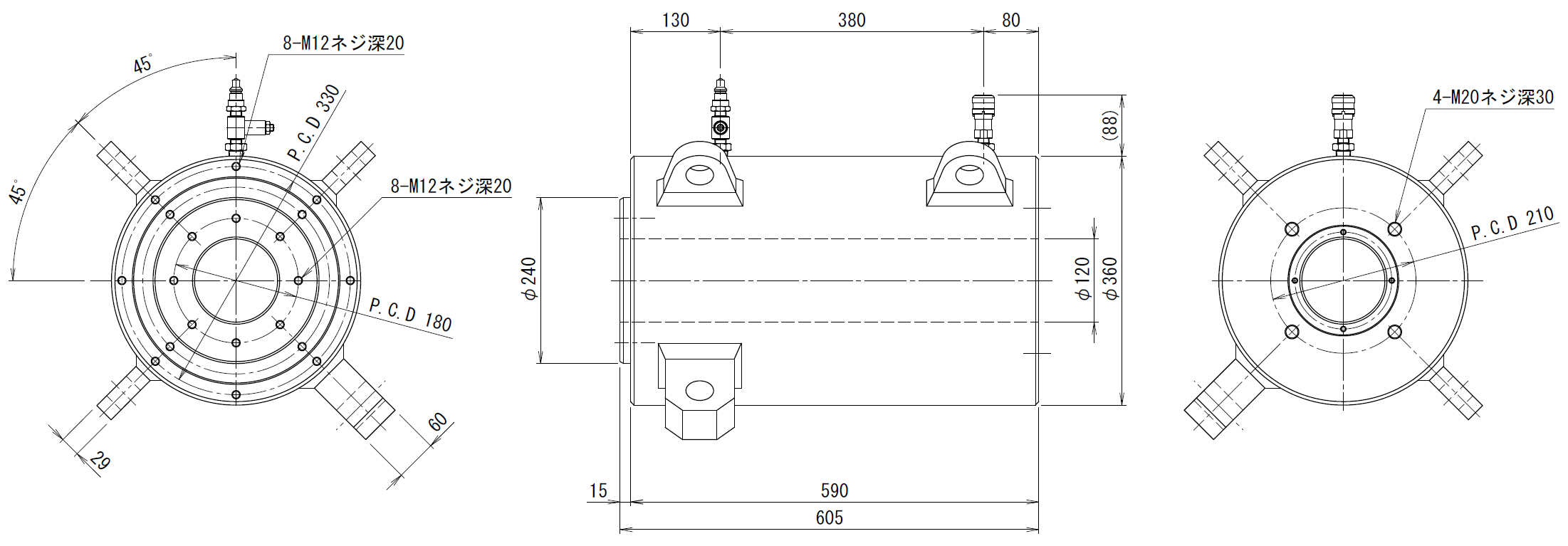

 | 300mm | 605mm | 120mm | 461.2cm2 | 65.0MPa | 13.8L | 380kg | PDF 換算表 DXF DWG |

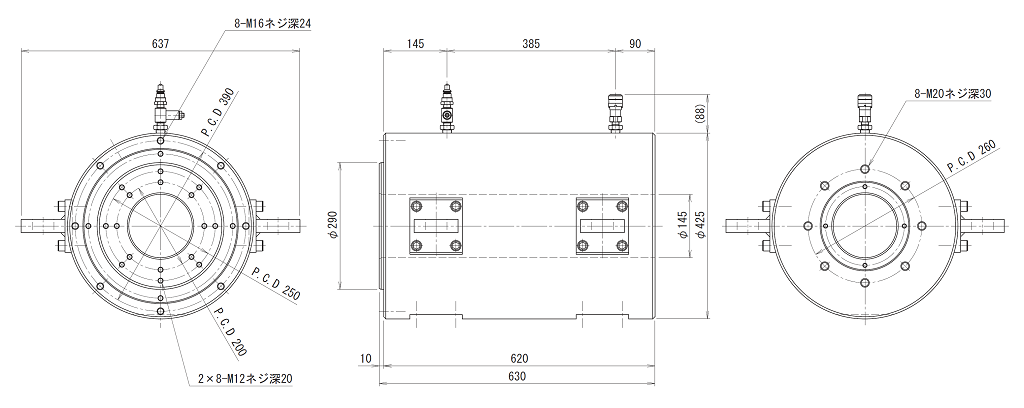

4000kN

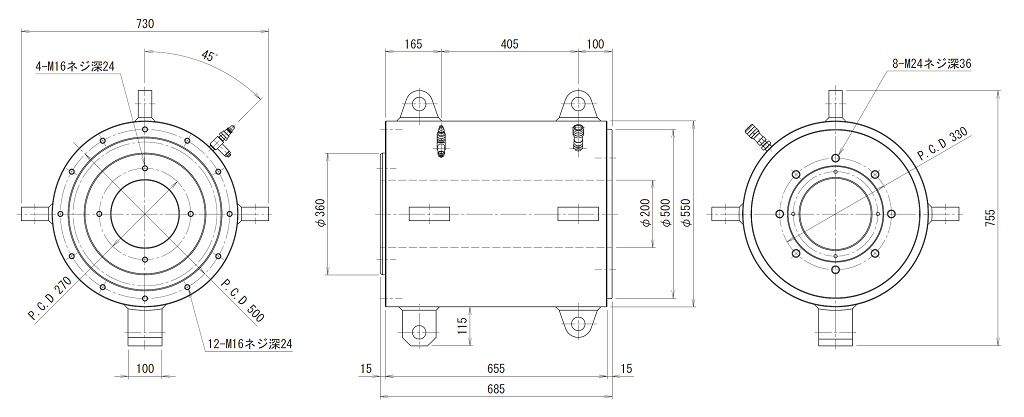

6000kN

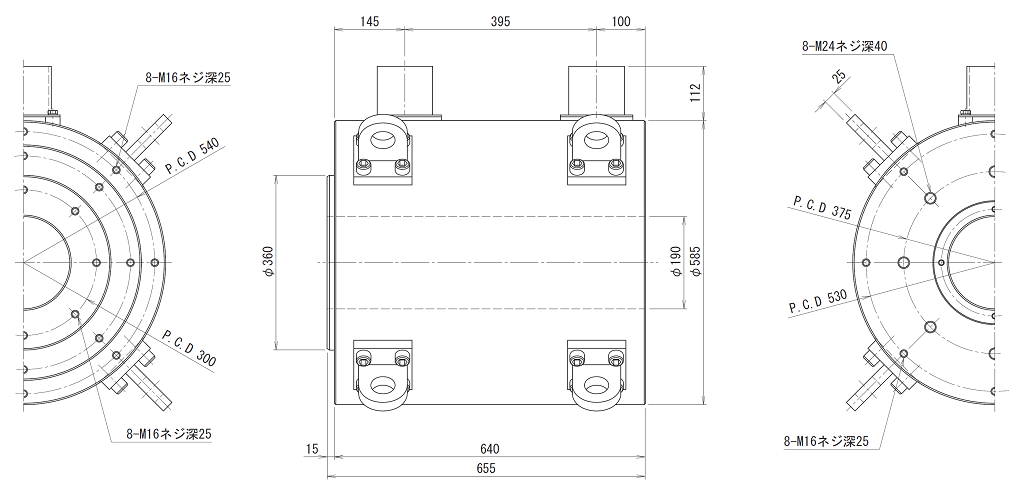

8000kN 軽量、低機高型

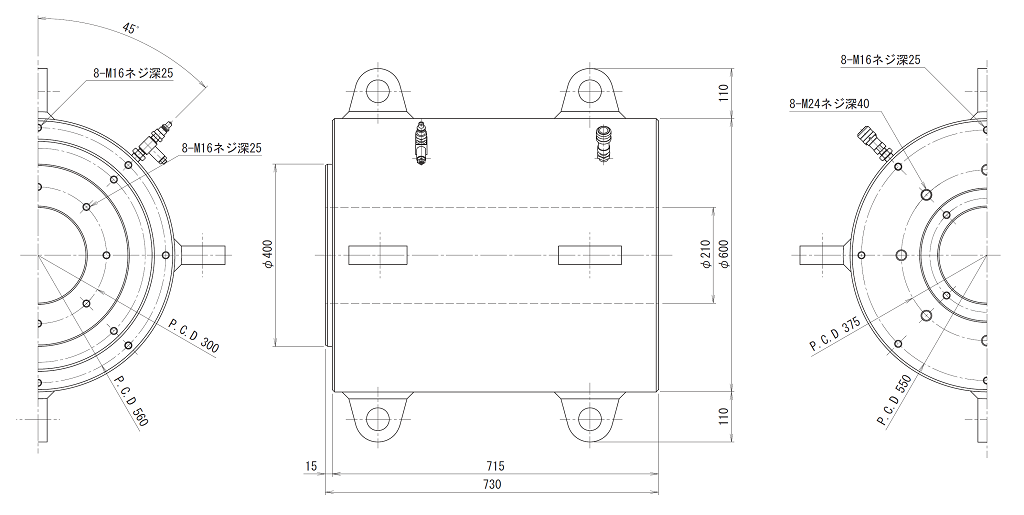

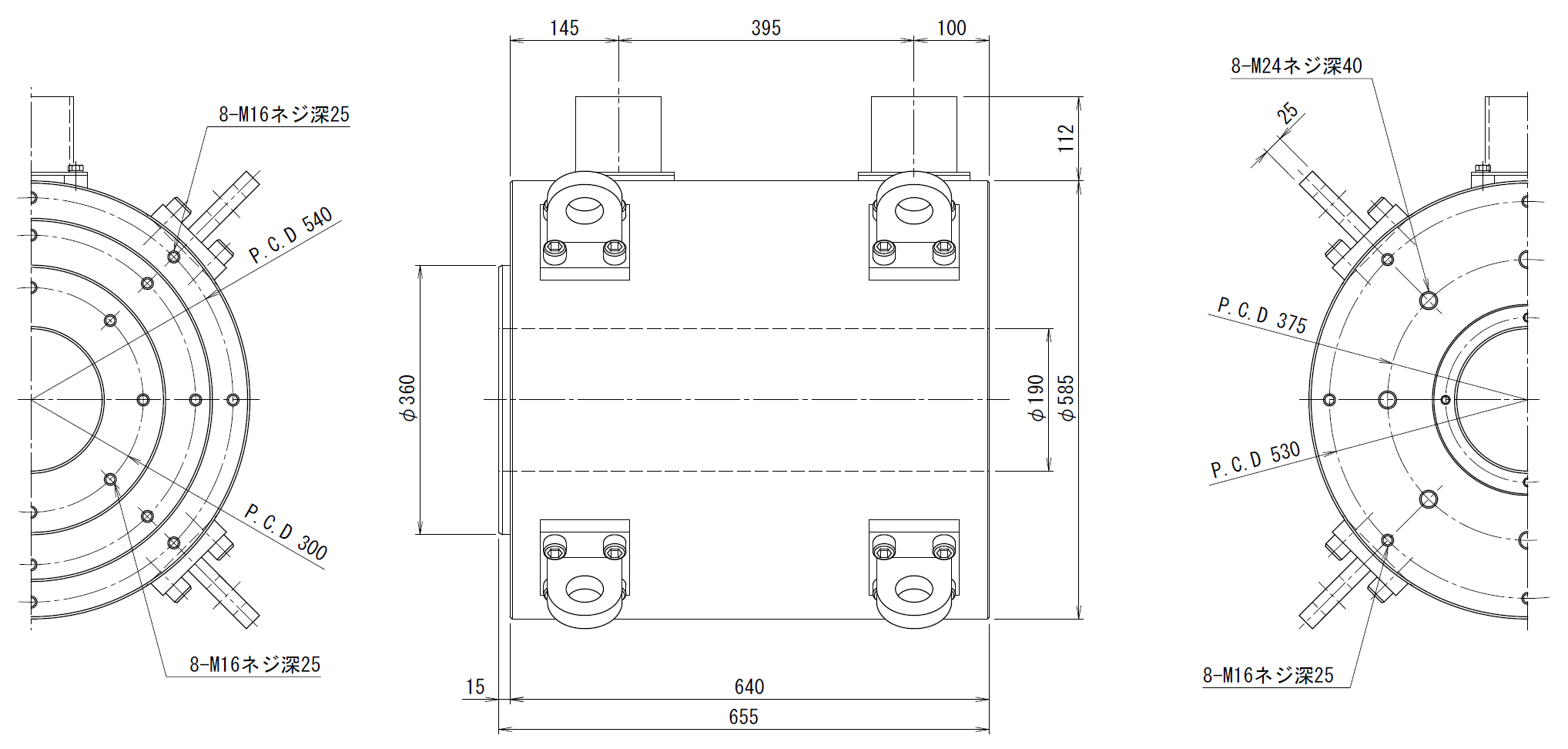

8000kN

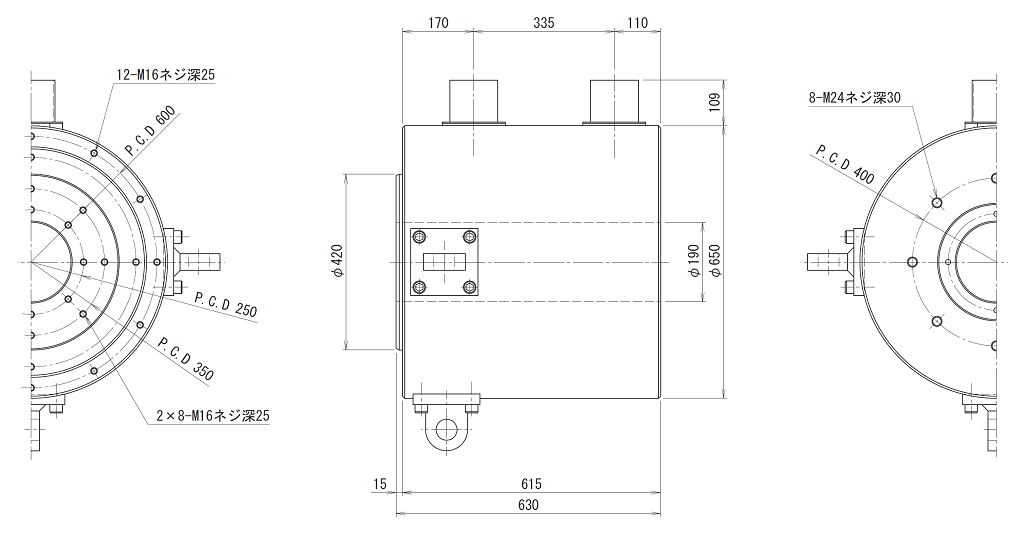

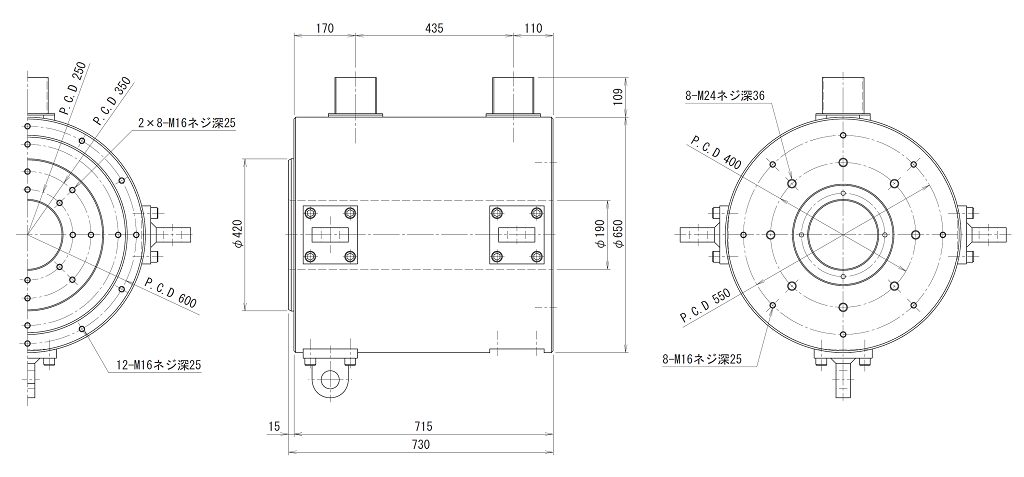

10000kN
| 画像 | ストローク | 最低機械高 | ホール径 | 受圧面積 | 圧力 | 所要油量 | 重量 | ダウンロード |
|---|---|---|---|---|---|---|---|---|

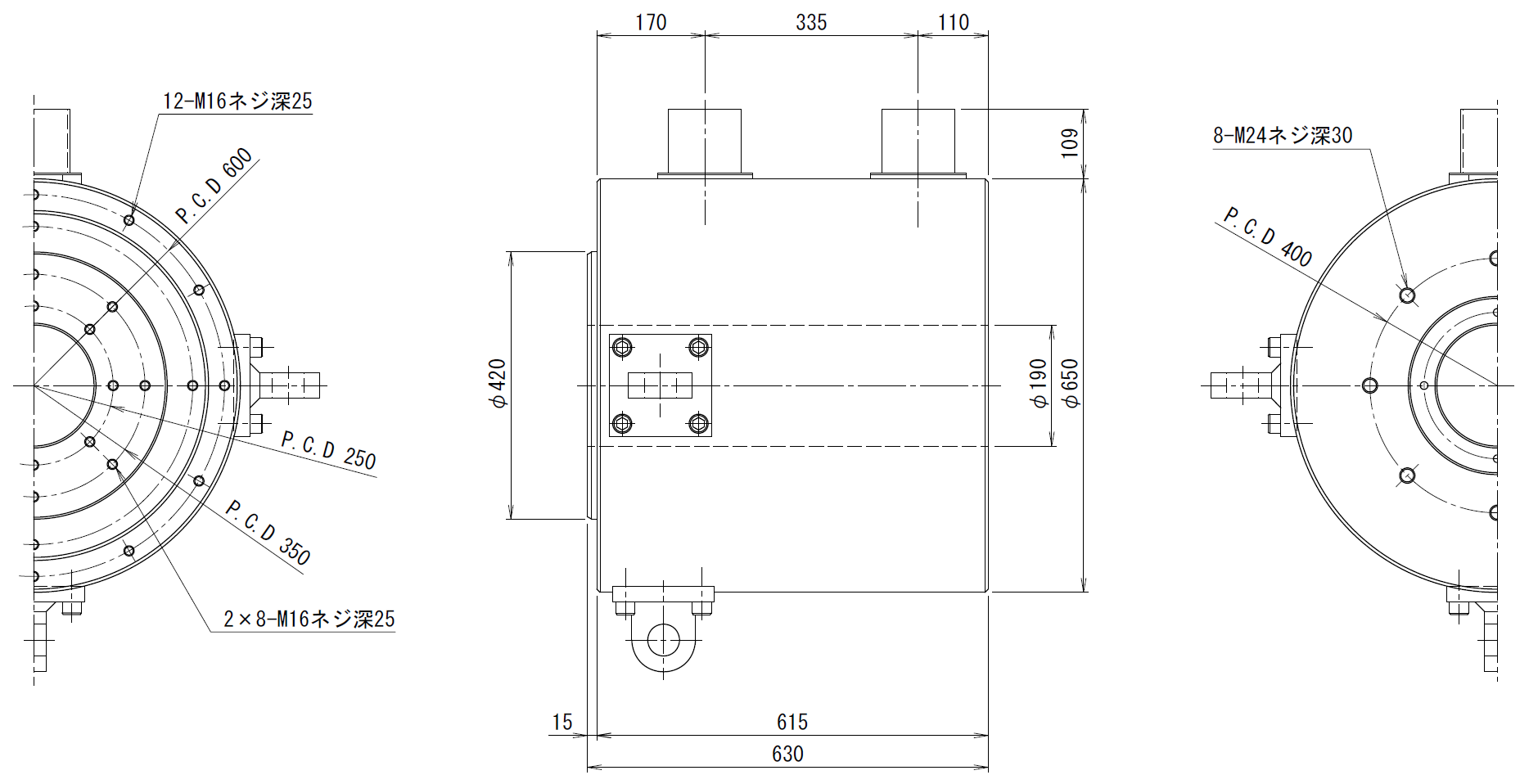

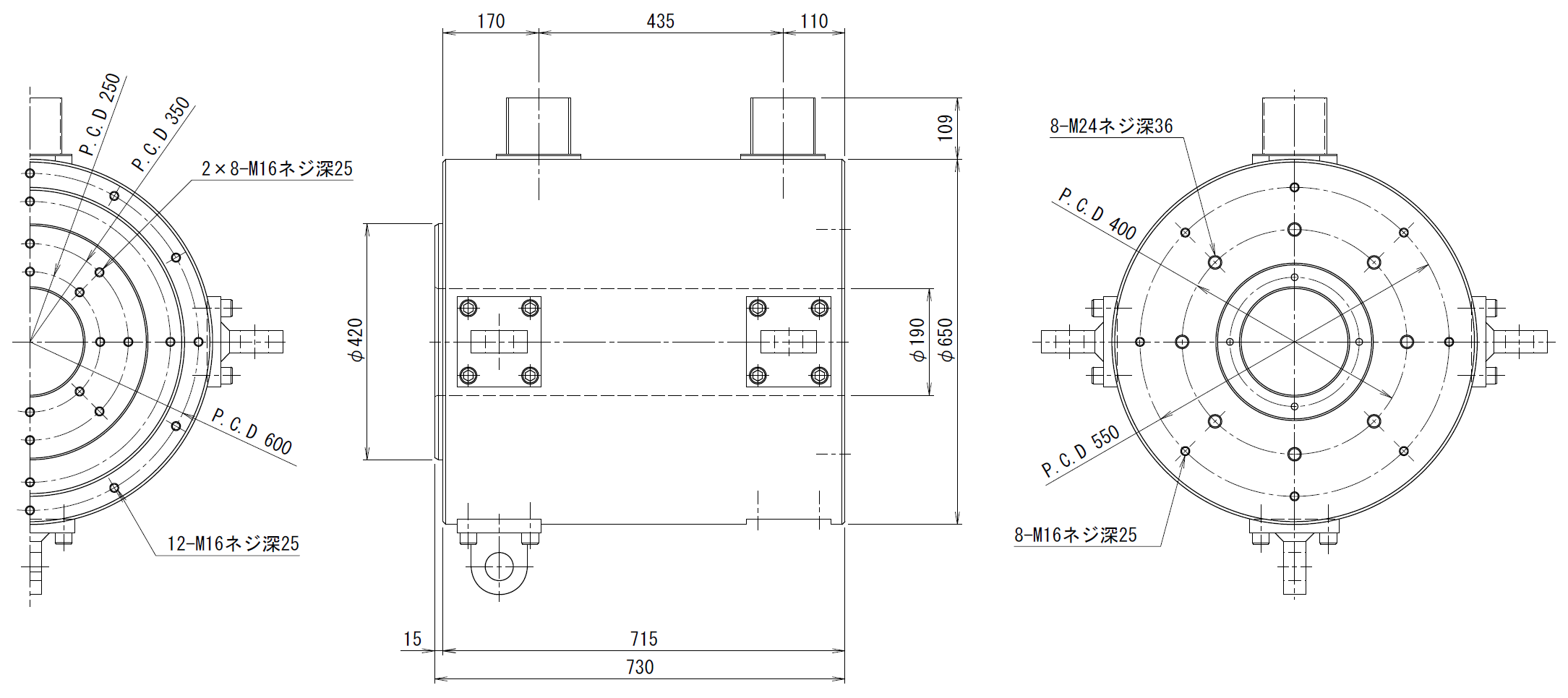

 | 250mm | 630mm | 190mm | 1552.1cm2 | 64.4MPa | 38.8L | 1330kg | PDF 換算表 DXF DWG |
 | 350mm | 730mm | 190mm | 1552.1cm2 | 64.4MPa | 54.3L | 1500kg | PDF 換算表 DXF DWG |

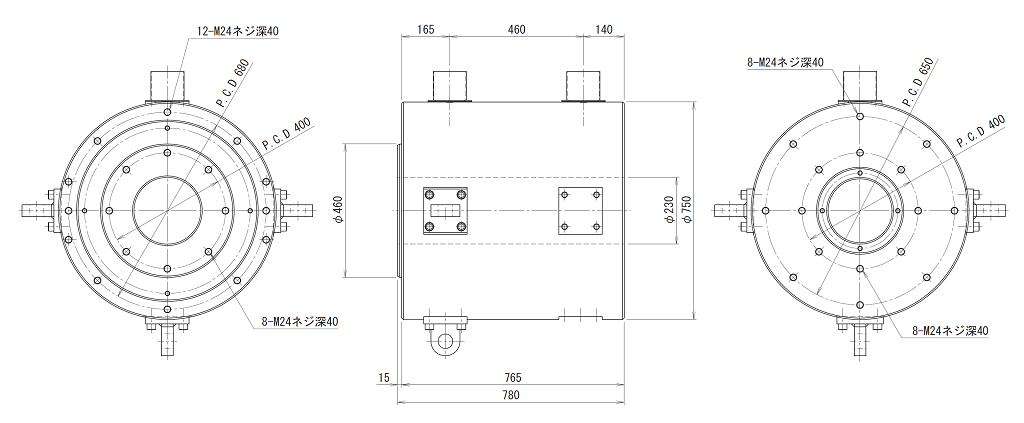

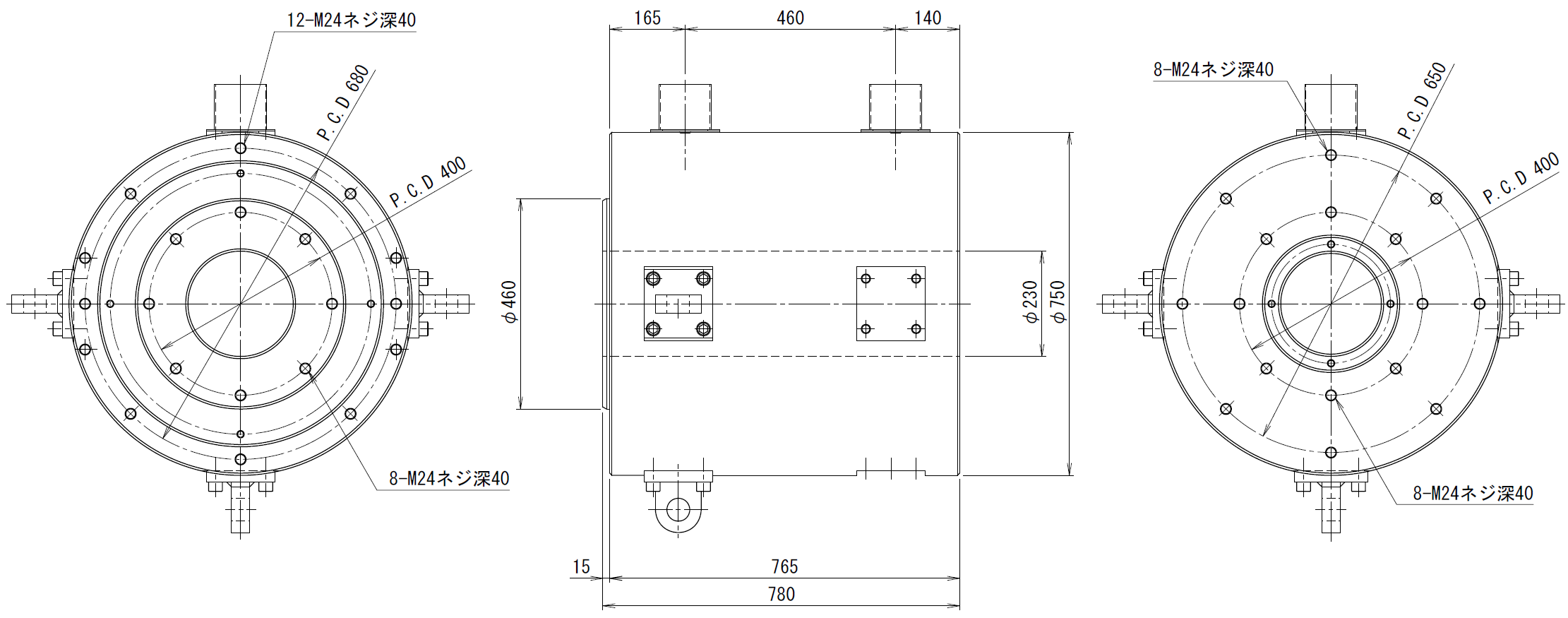

14000kN

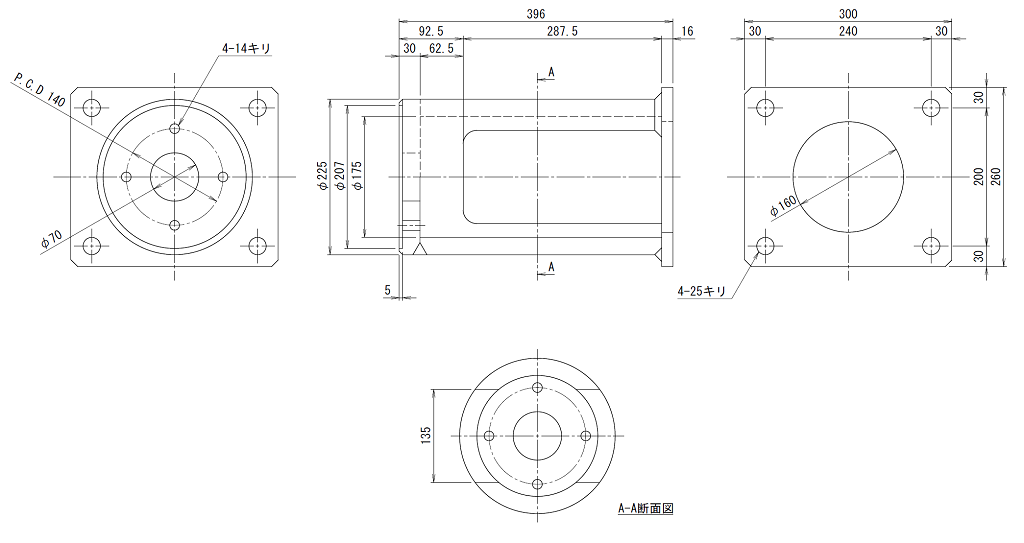

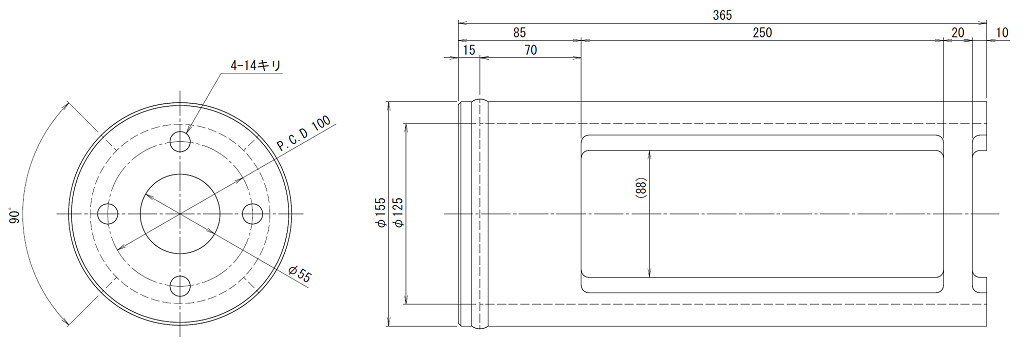

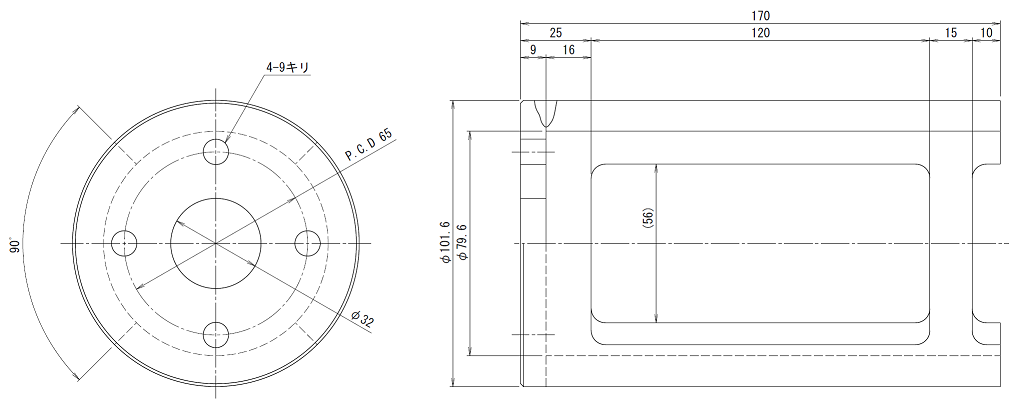

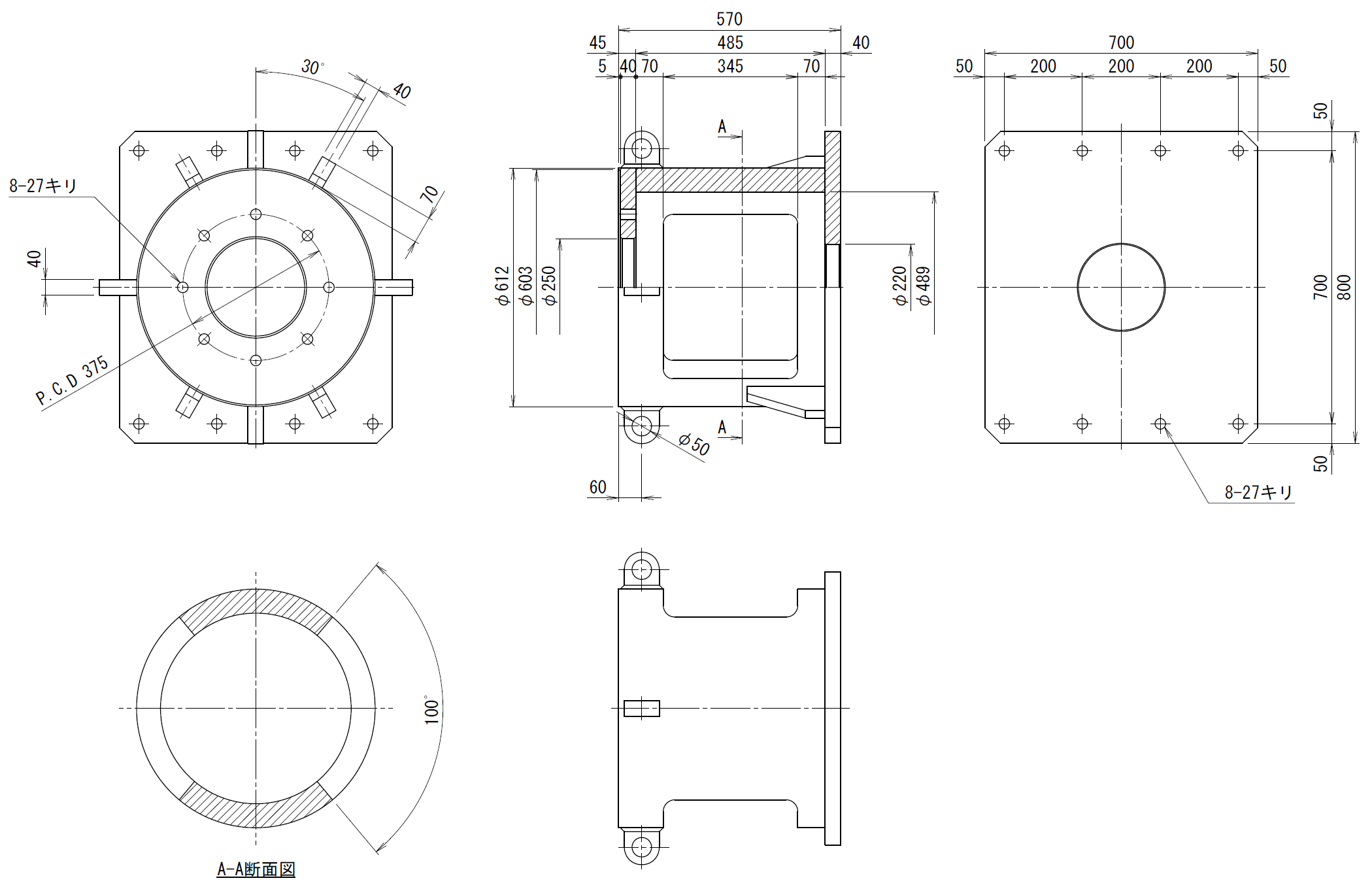

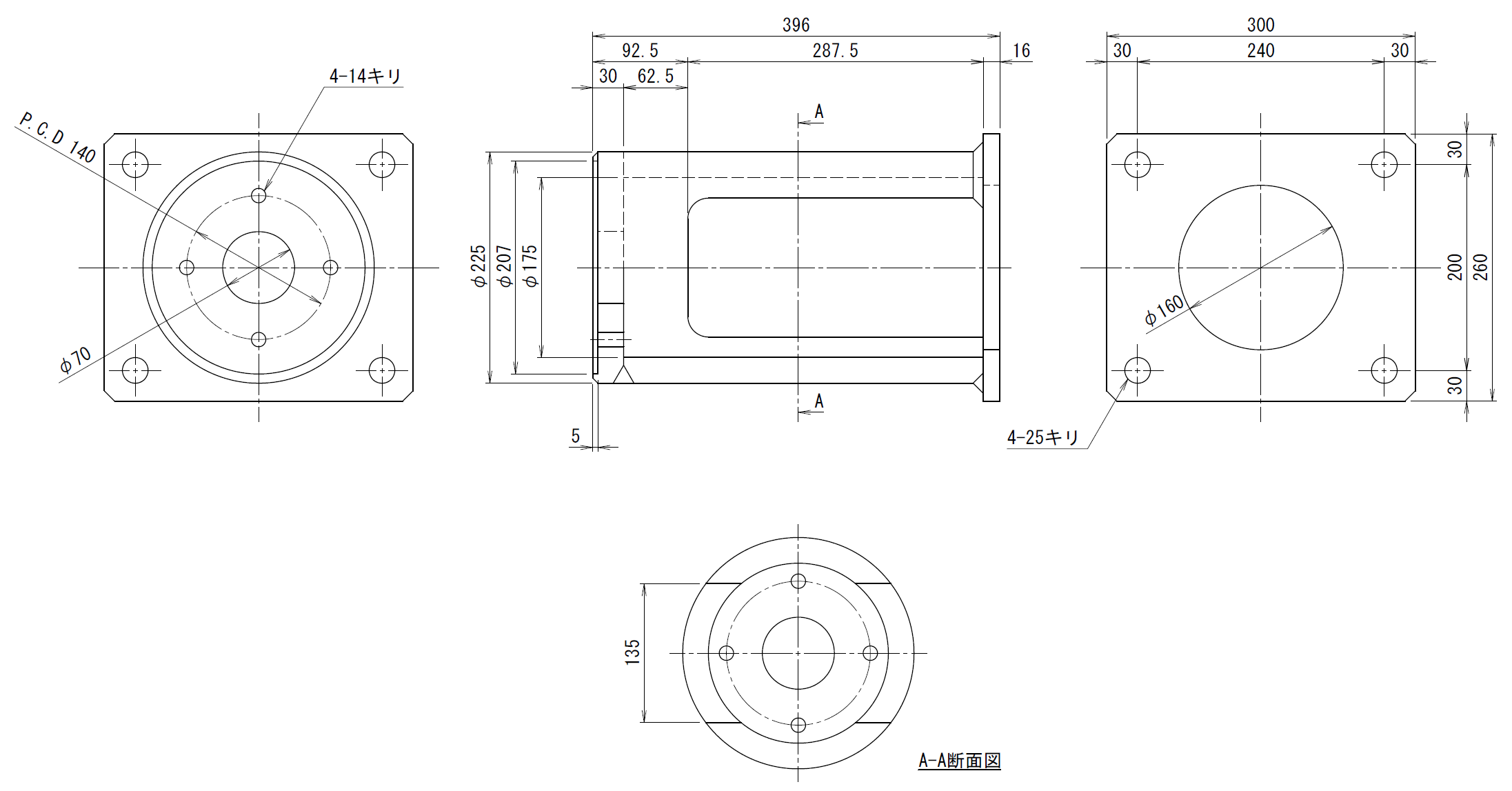

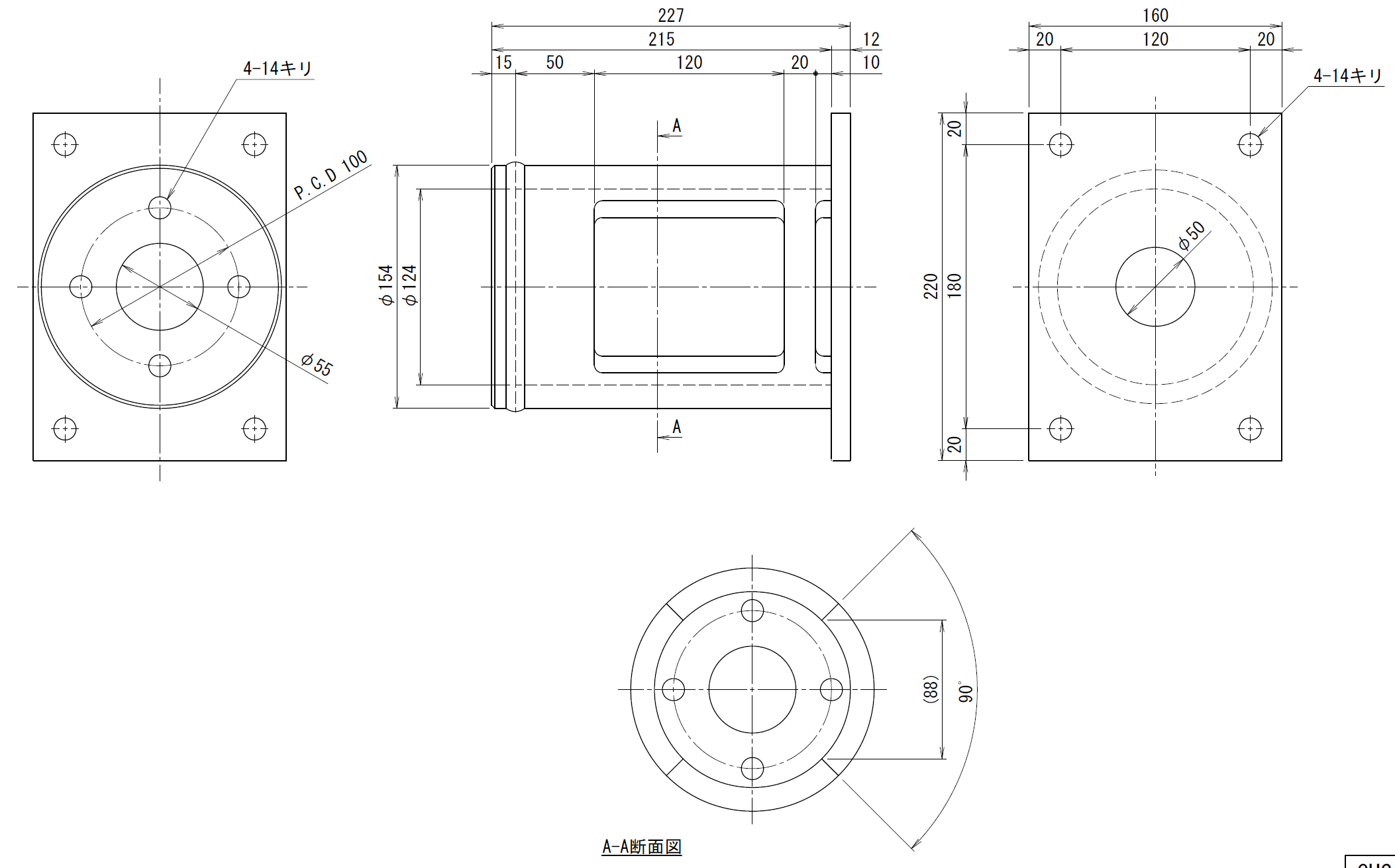

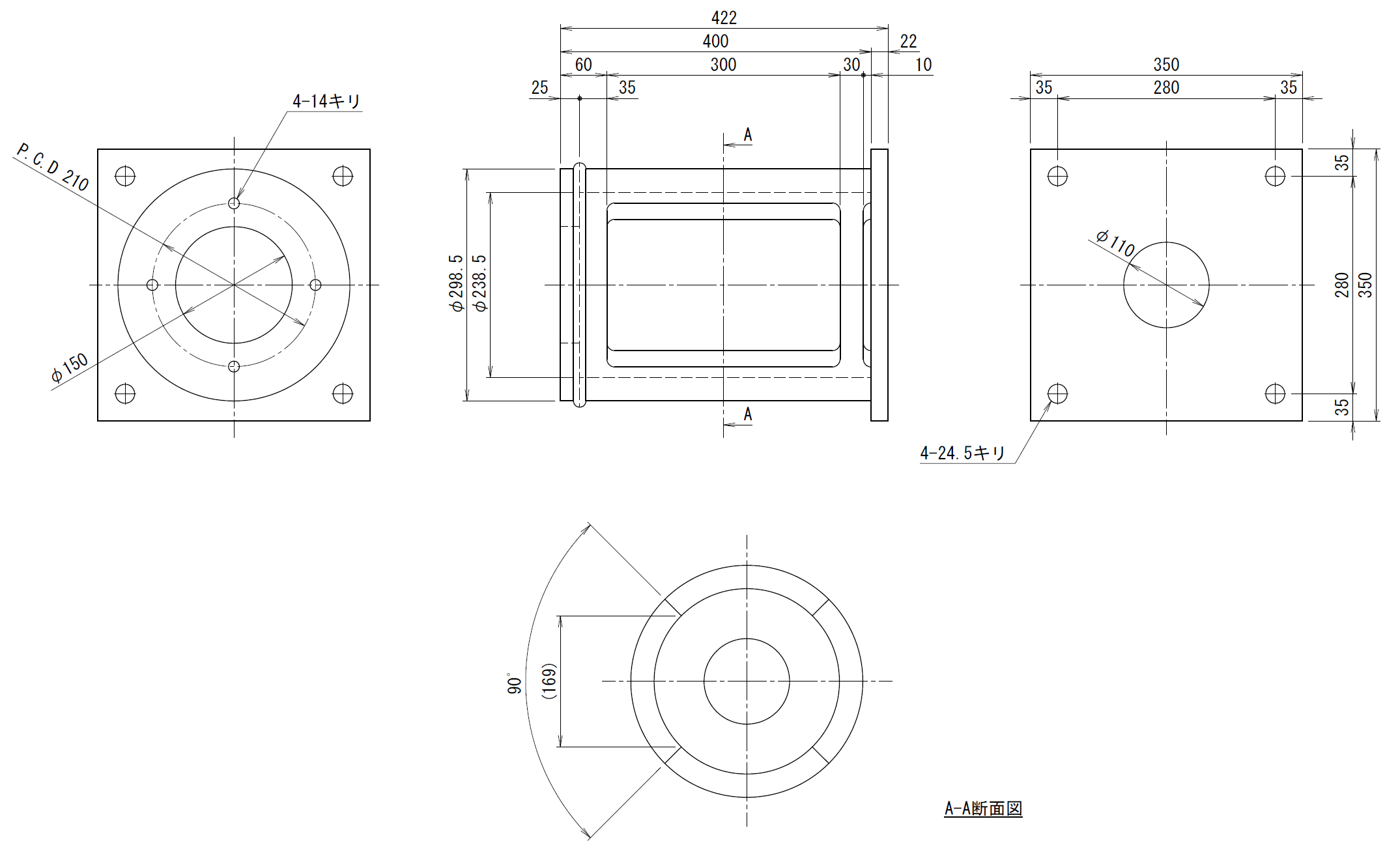

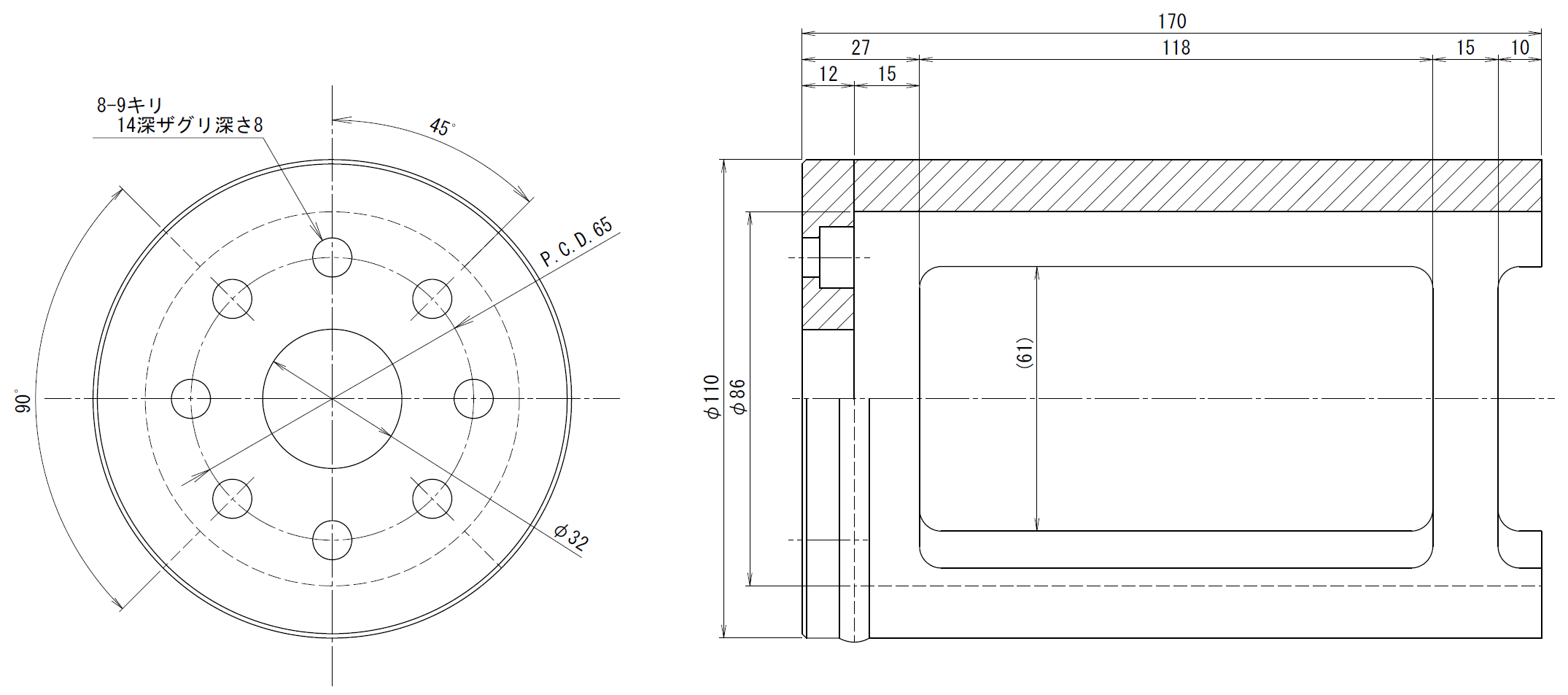

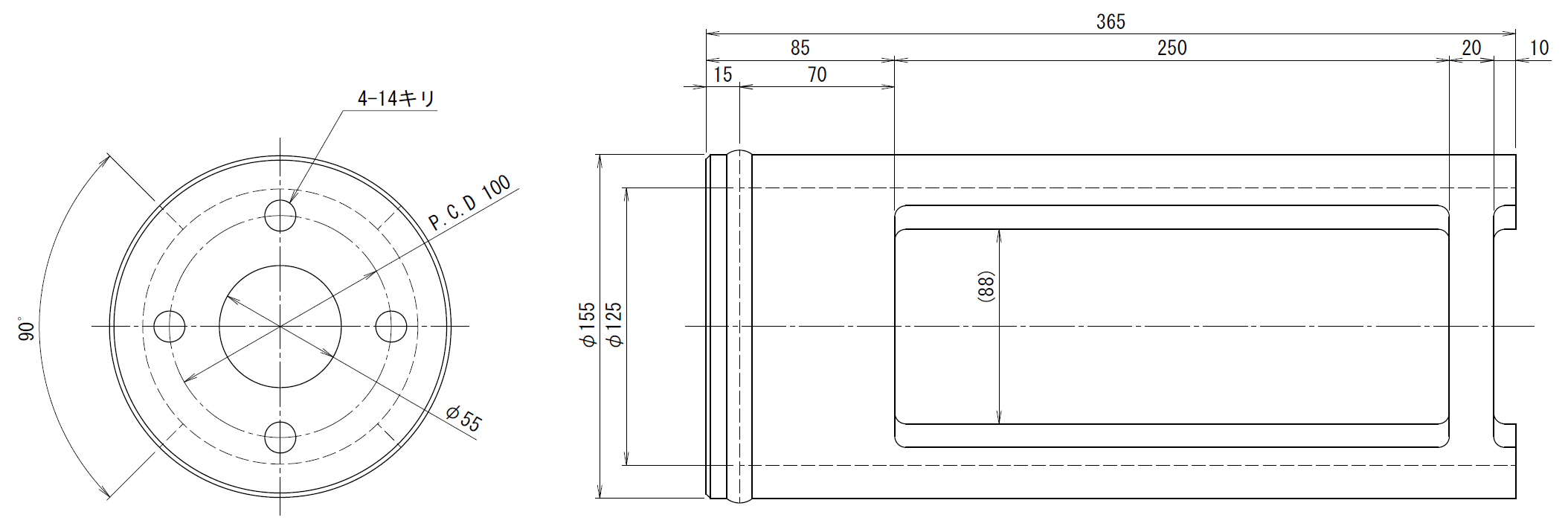

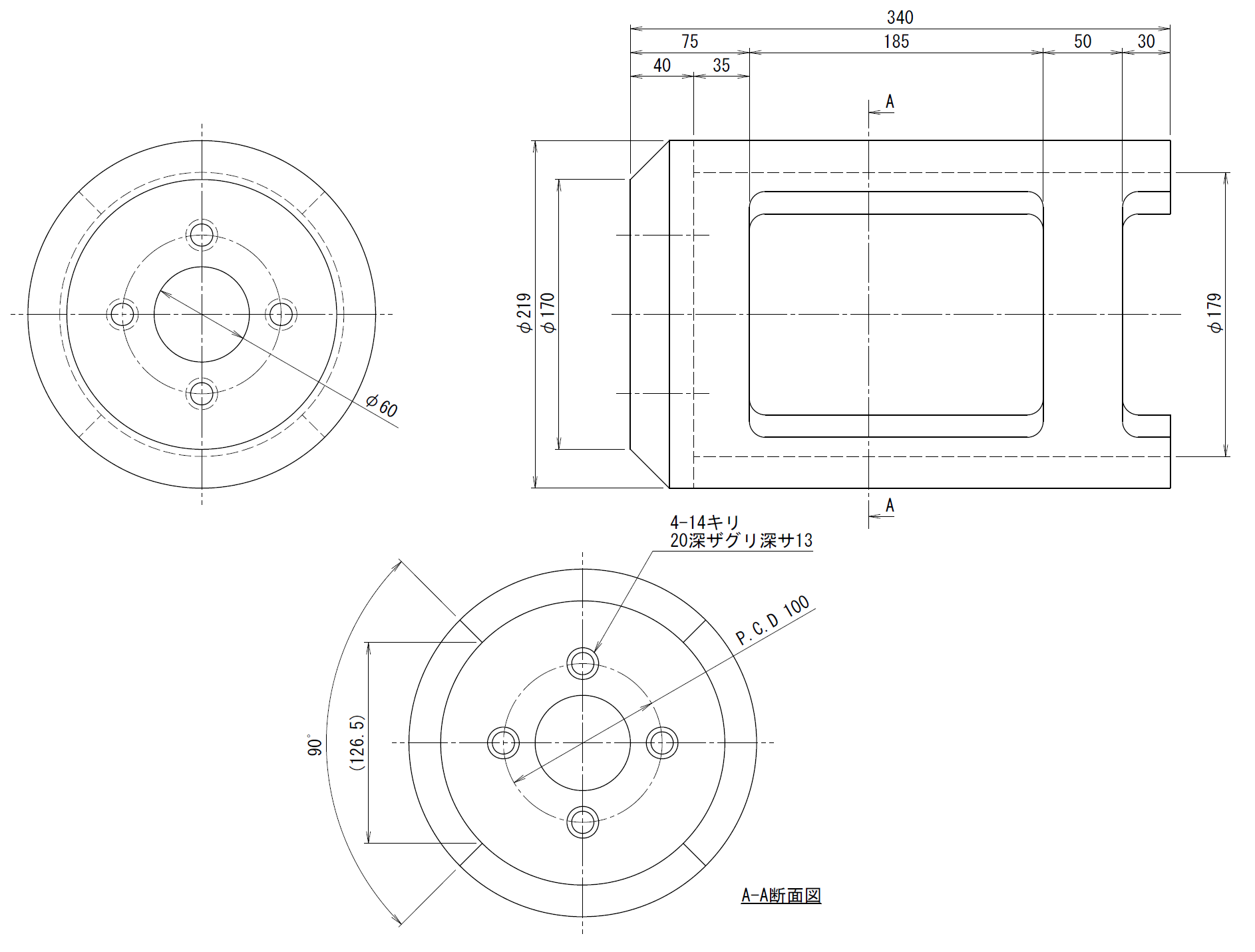

ラムチェア

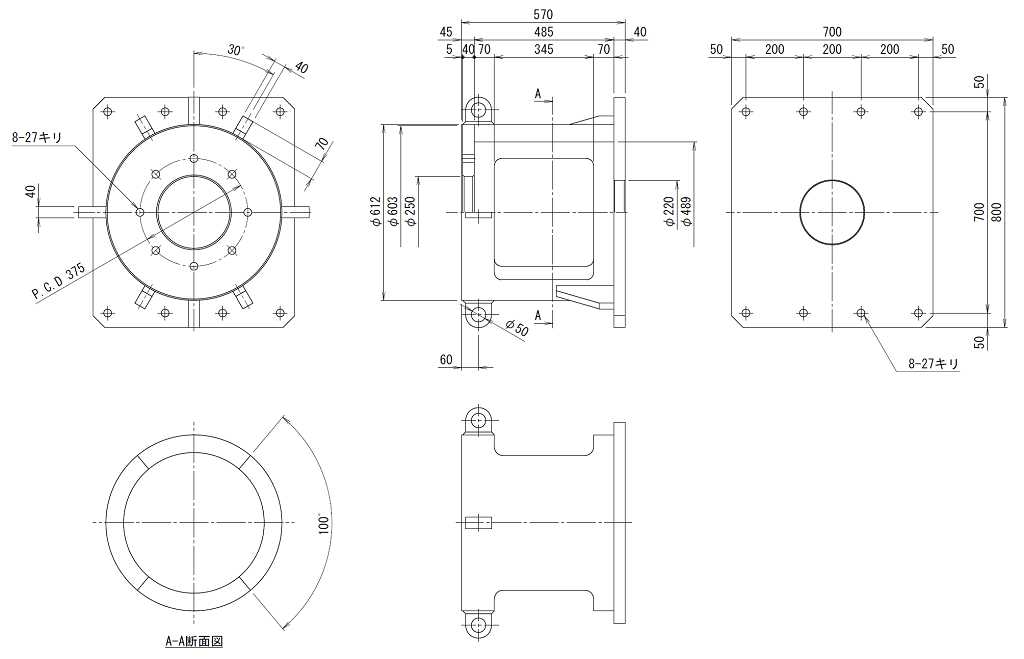

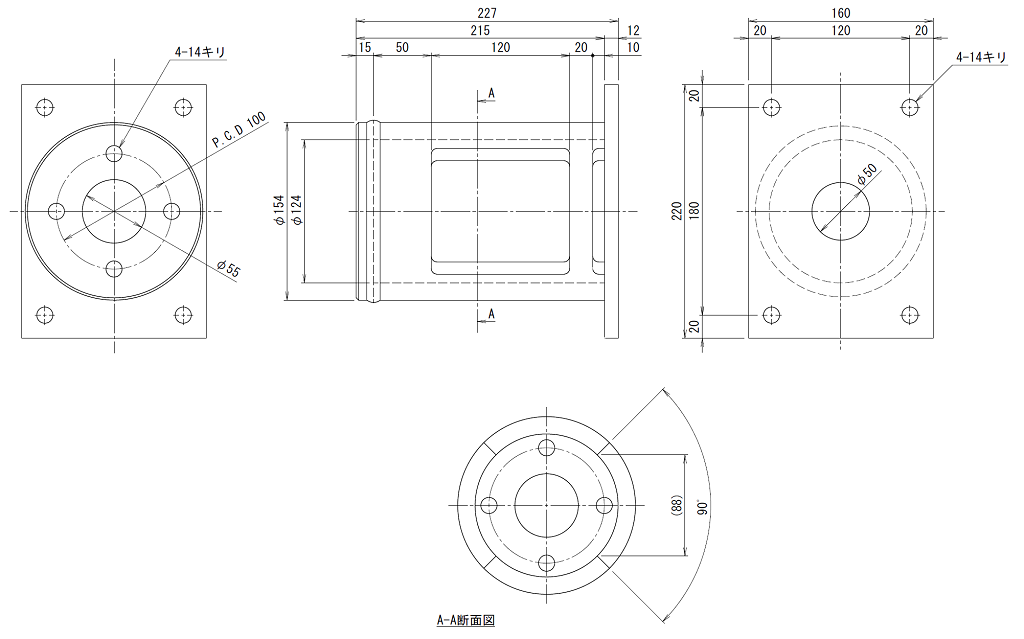

| 画像 | 仕様 | 重量 | ダウンロード |
|---|---|---|---|

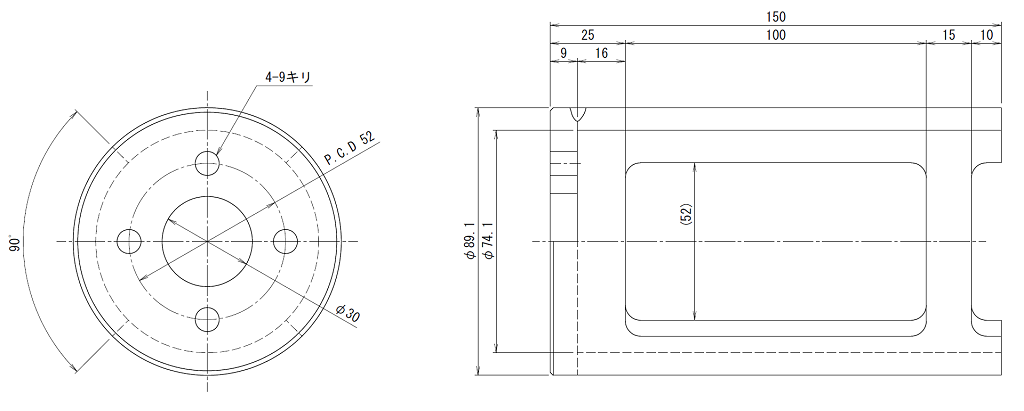

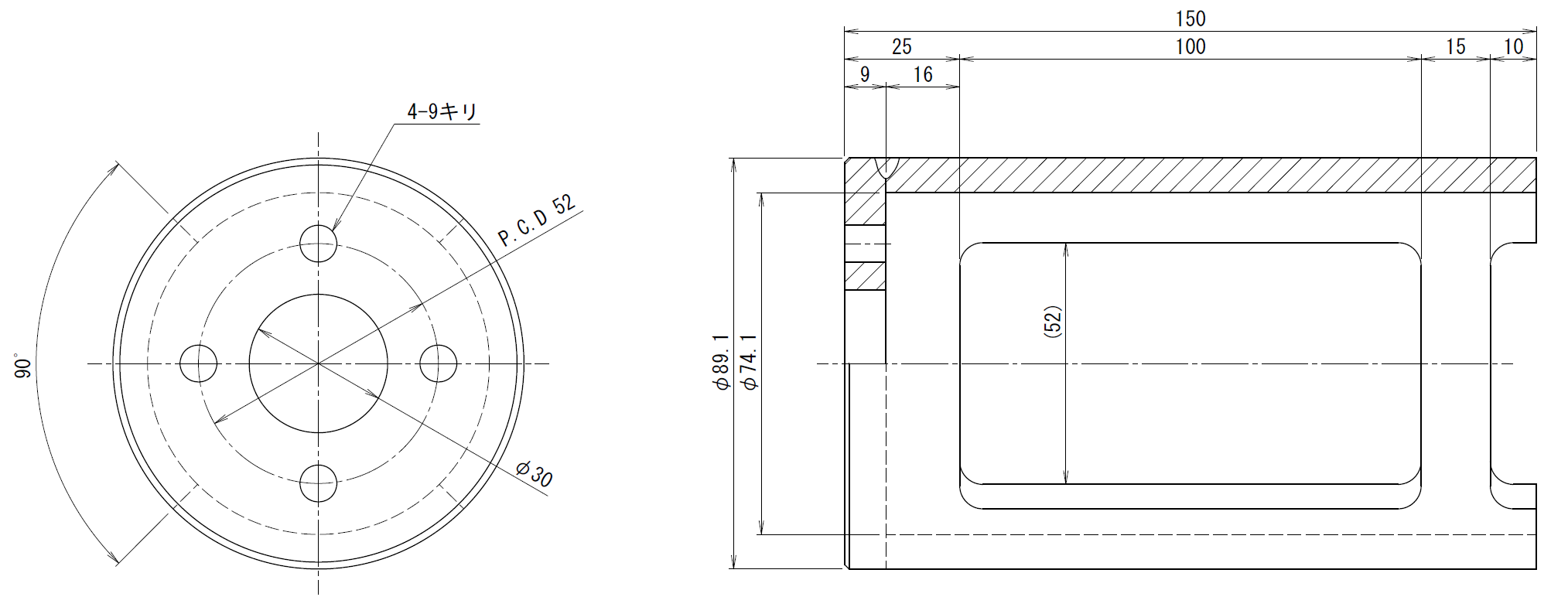

 | 100kN75ストロークCH型用 | 1.7kg | PDF DXF DWG |
 | 200kN75ストロークCH型用 | 2.8kg | PDF DXF DWG |

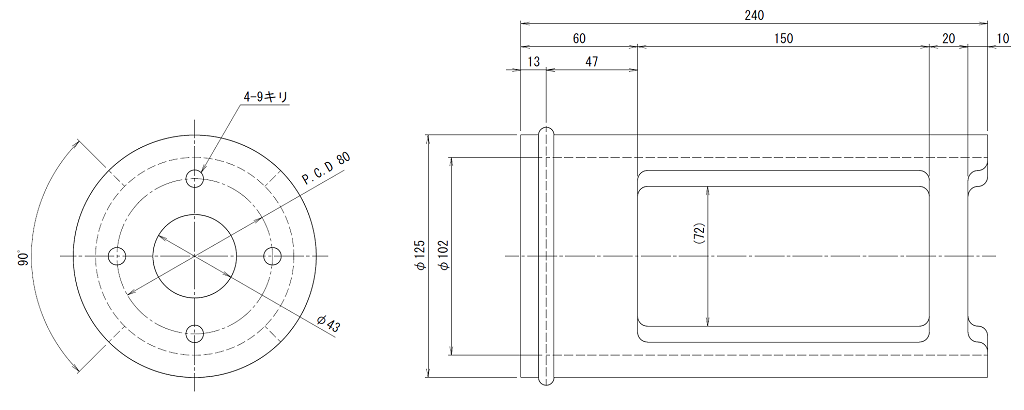

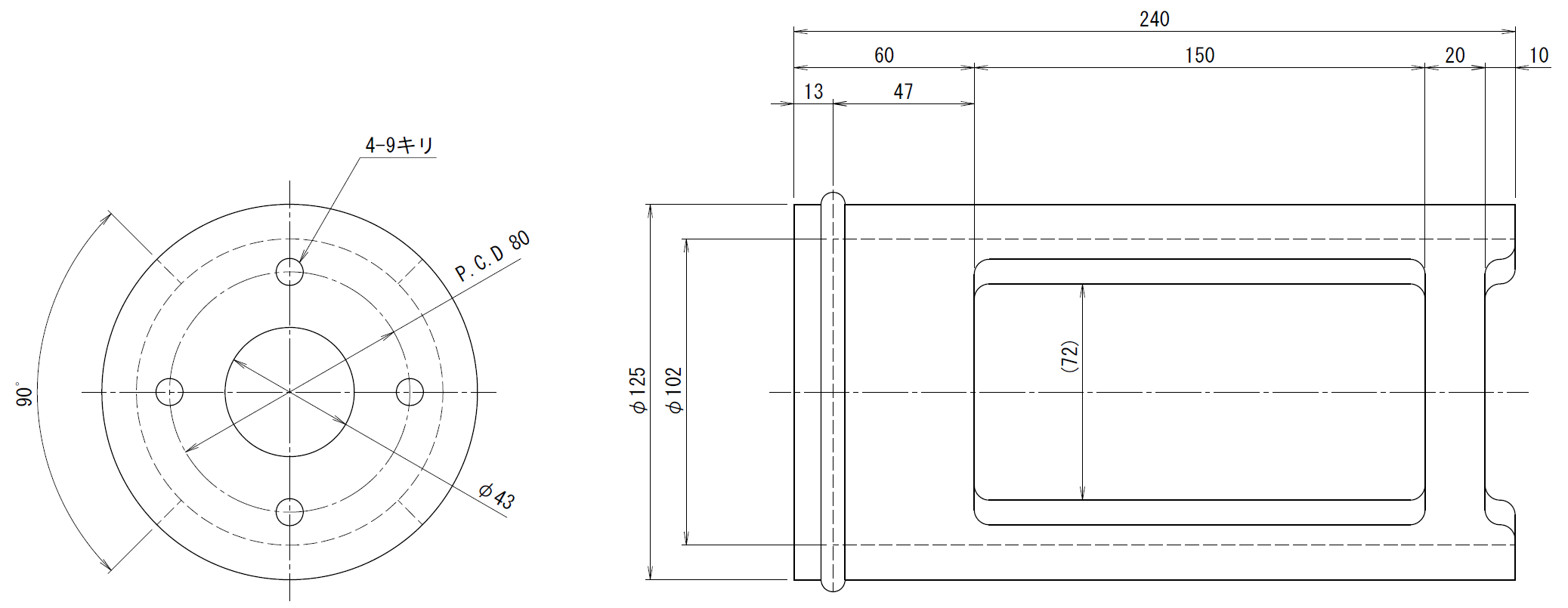

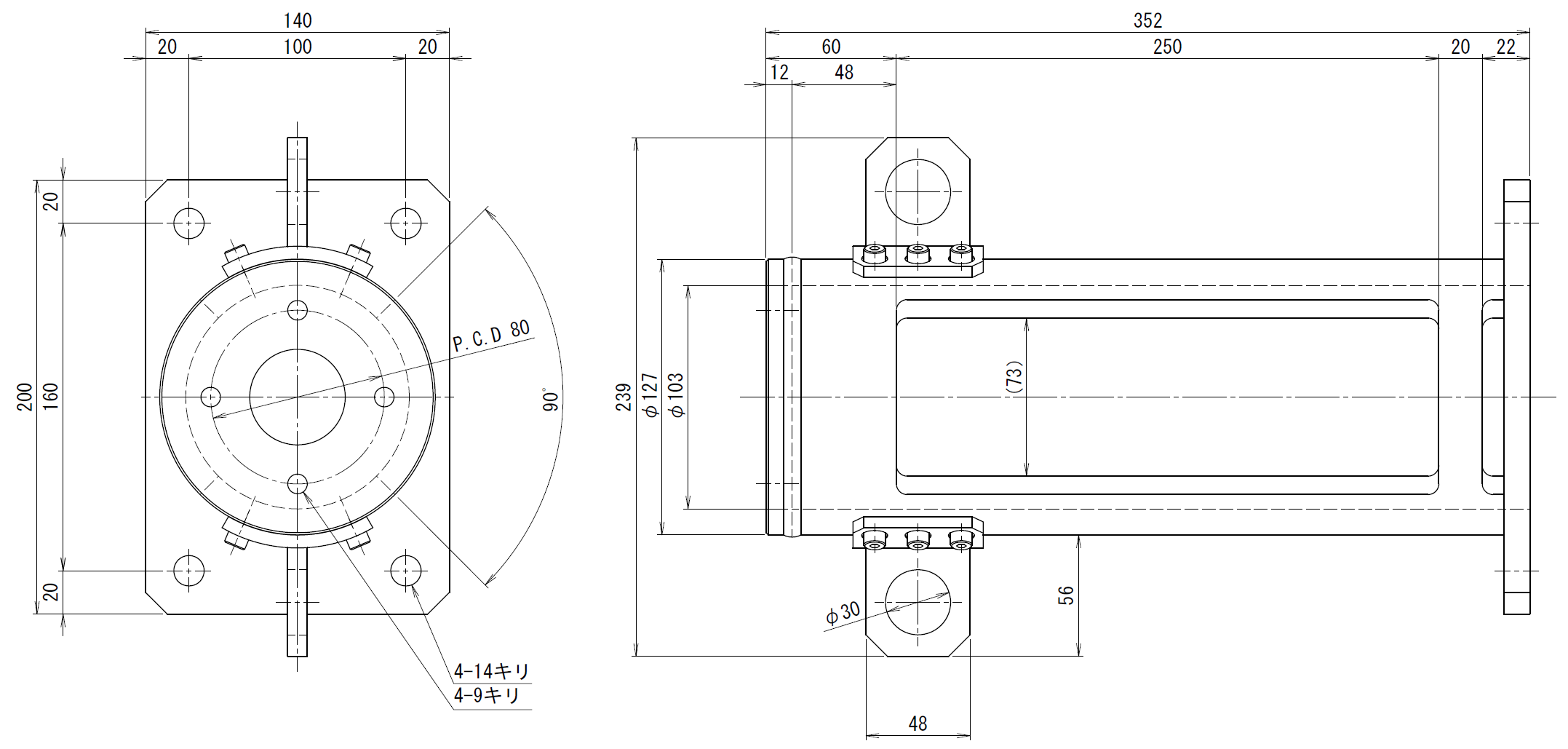

 | 350kN100(50)ストロークCH型用 | 5.8kg | PDF DXF DWG |
 | 500kN50ストロークCH型用 | 12kg | PDF DXF DWG |
 | 500kN200ストロークCH型用 | 14kg | PDF DXF DWG |

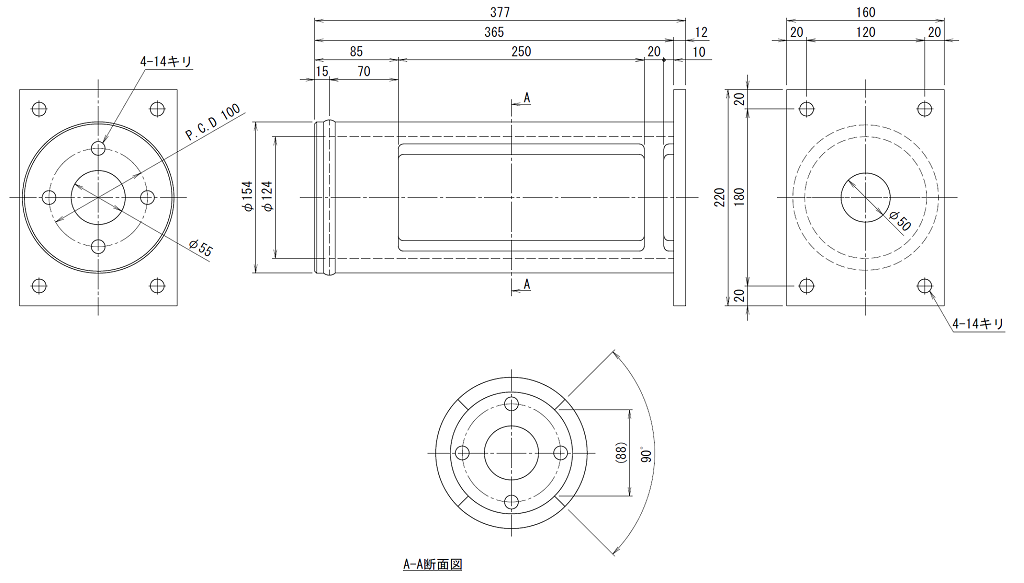

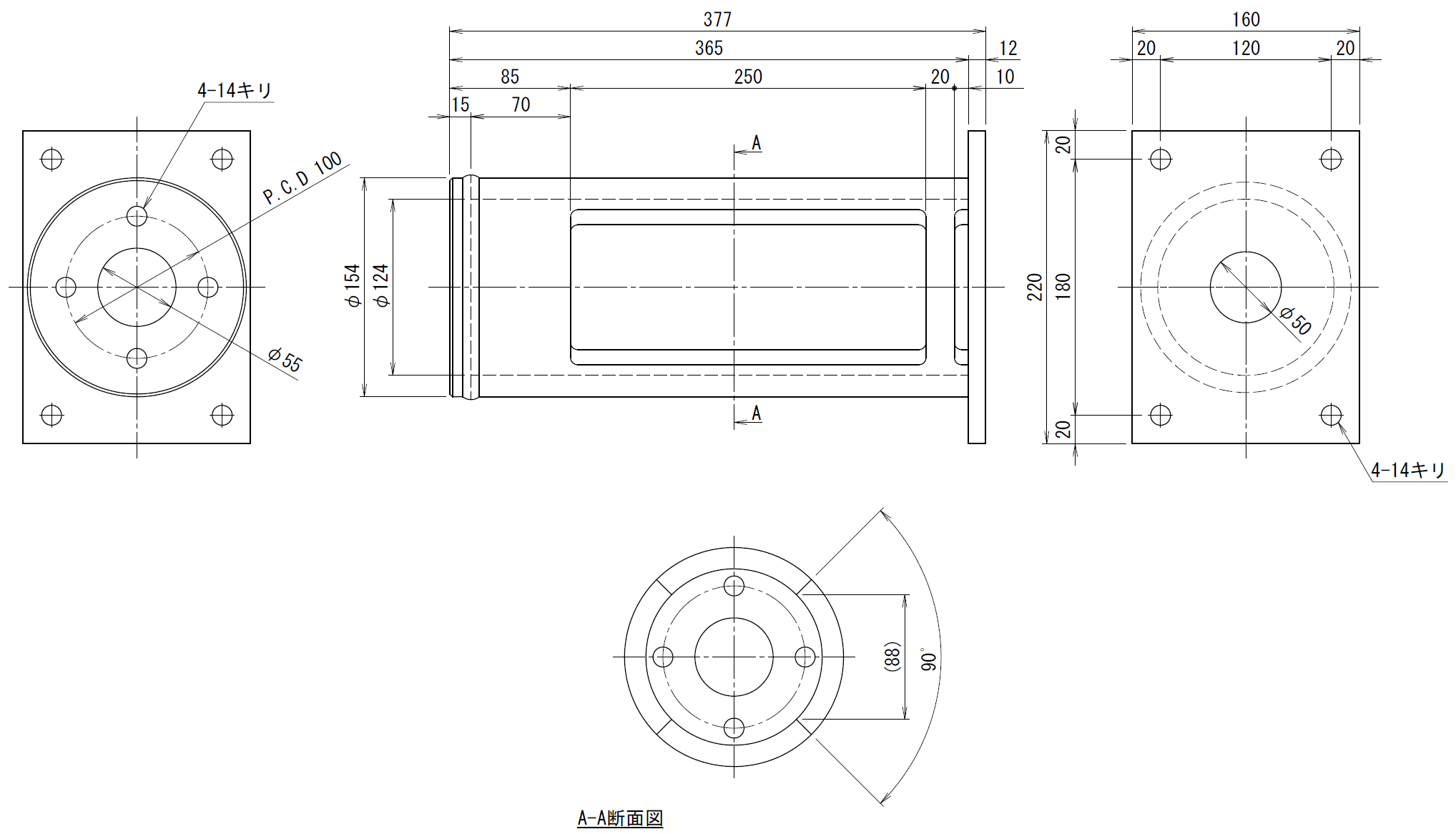

 | 500kN200ストロークCH型用 ベースプレート付き | 15.5kg | PDF DXF DWG |

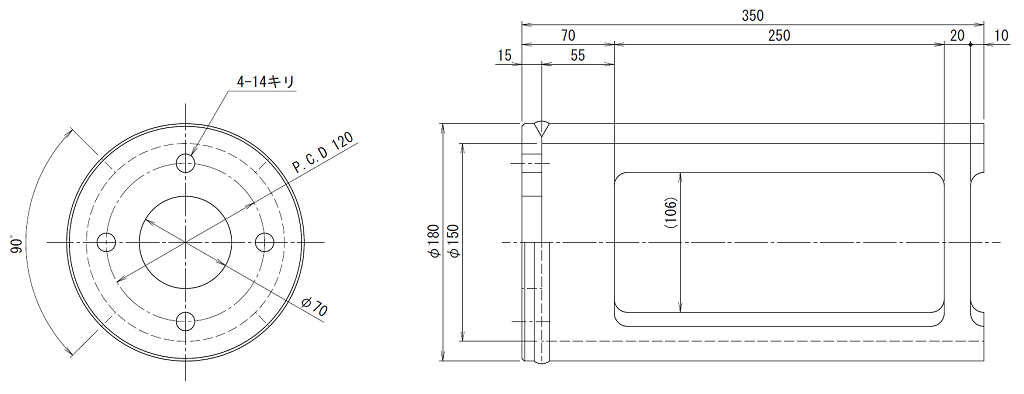

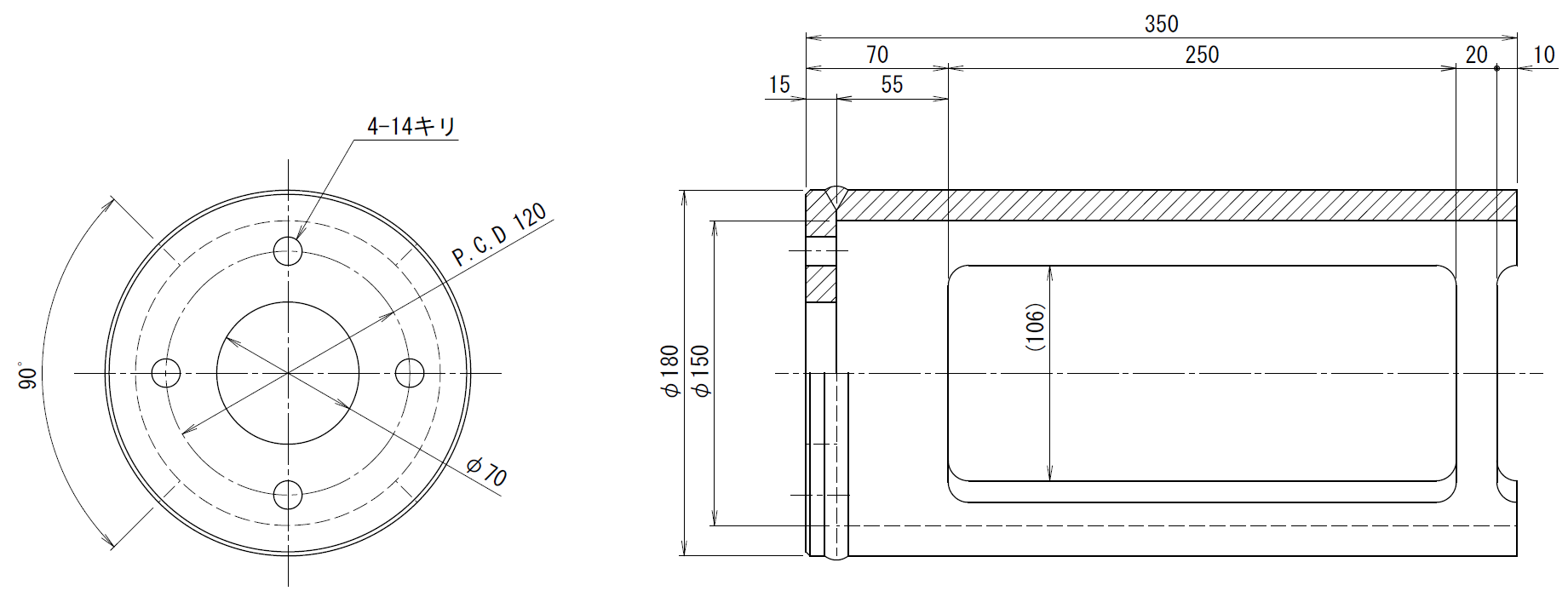

 | 525kN200ストロークCH型用 | 23kg | PDF DXF DWG |

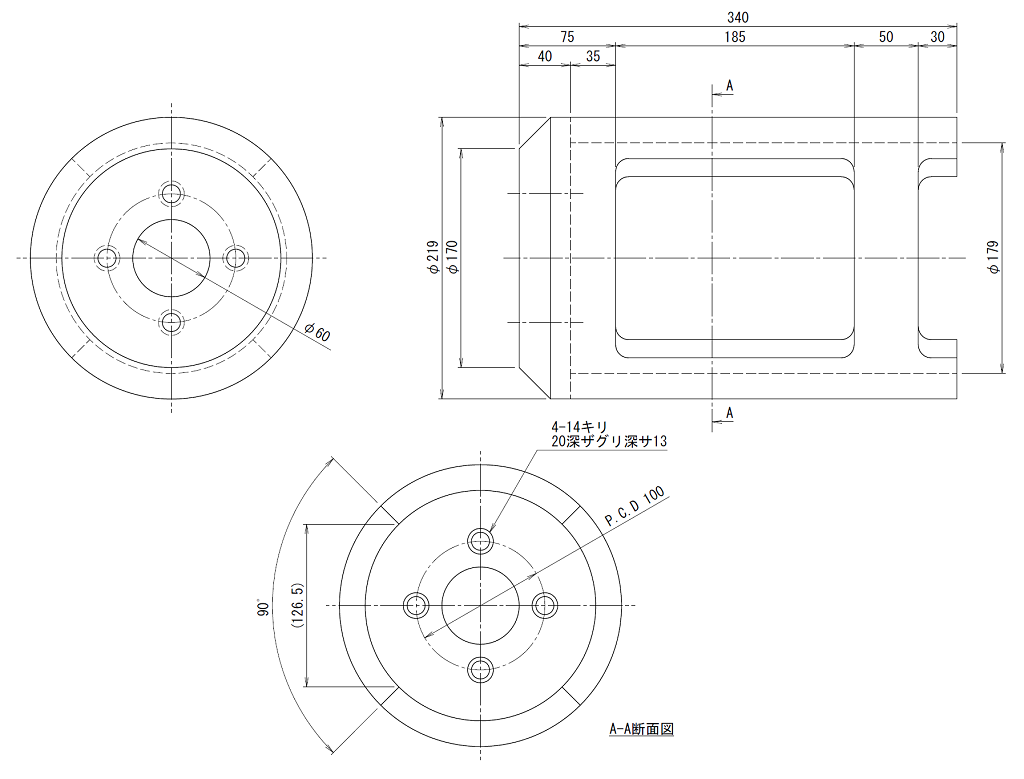

 | 700kN50ストロークCH型用 | 28kg | PDF DXF DWG |
 | 1000kN200ストロークCH型用 | 44kg | PDF DXF DWG |

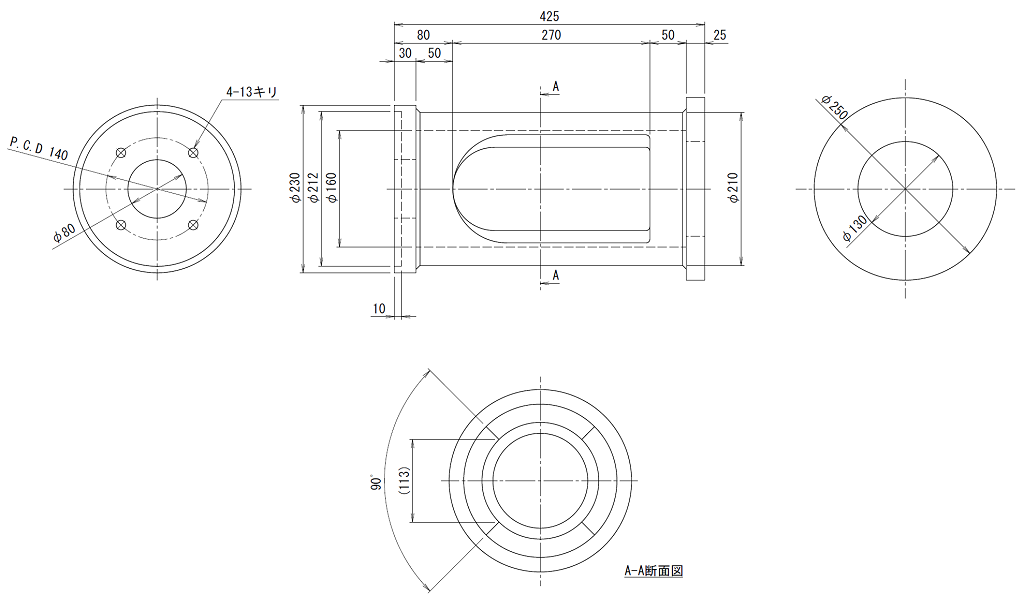

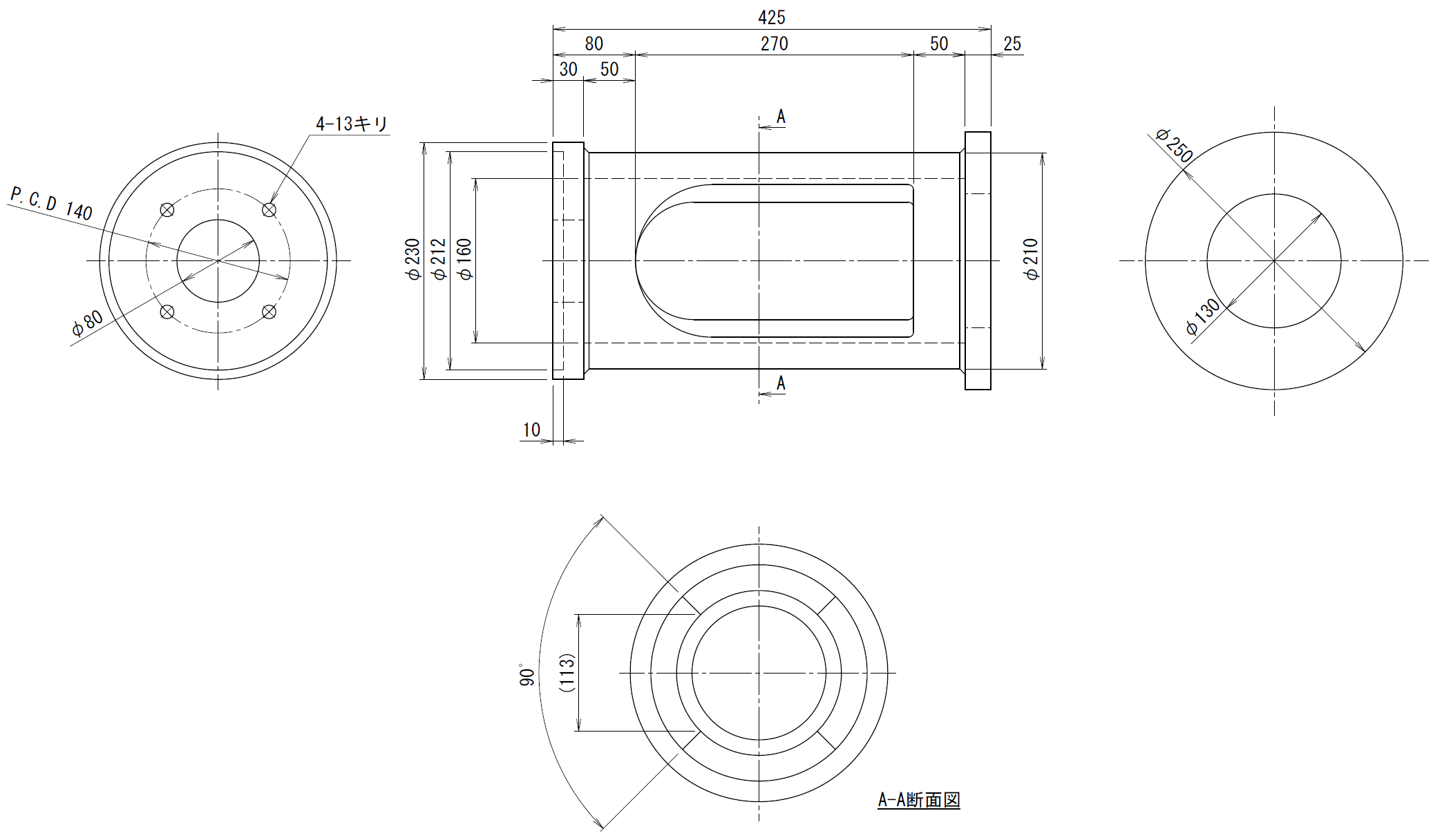

 | 1200kN200ストロークCH型用 | 45kg | PDF DXF DWG |

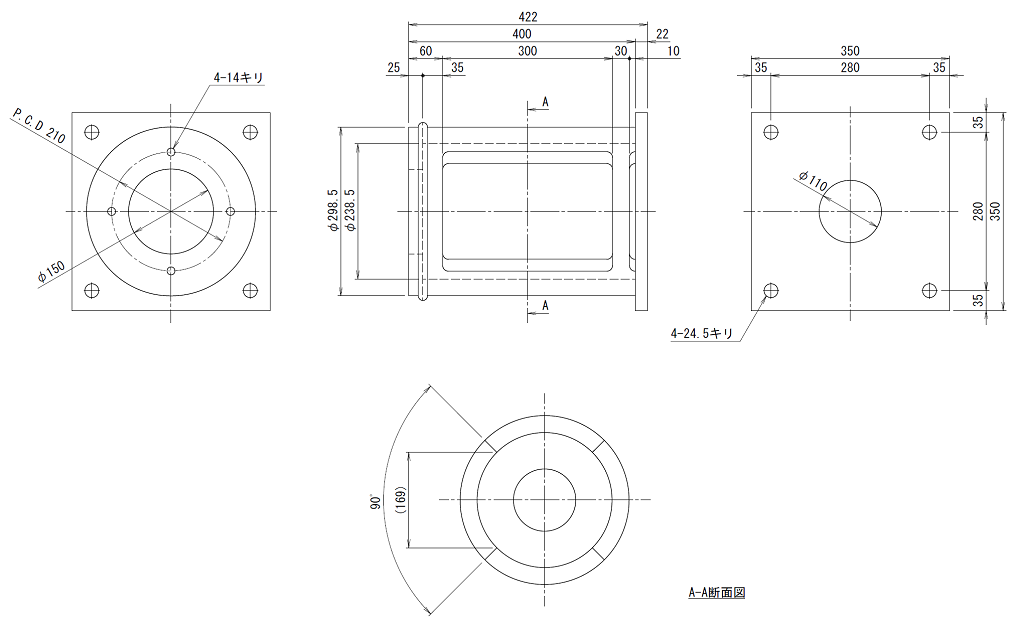

 | 2000kN200ストロークCH型用 | 70kg | PDF DXF DWG |

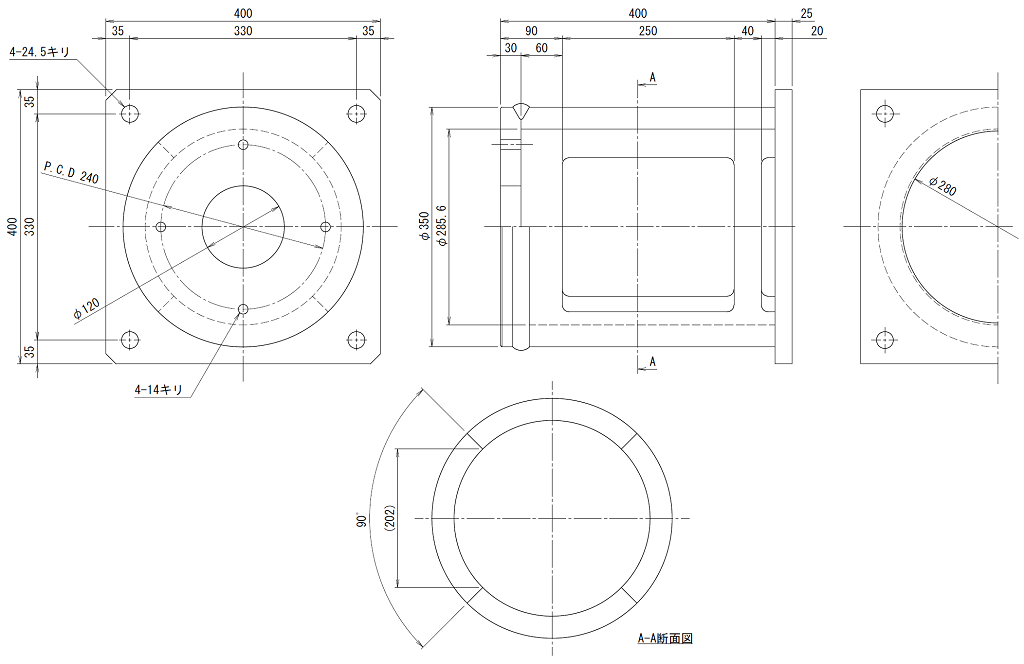

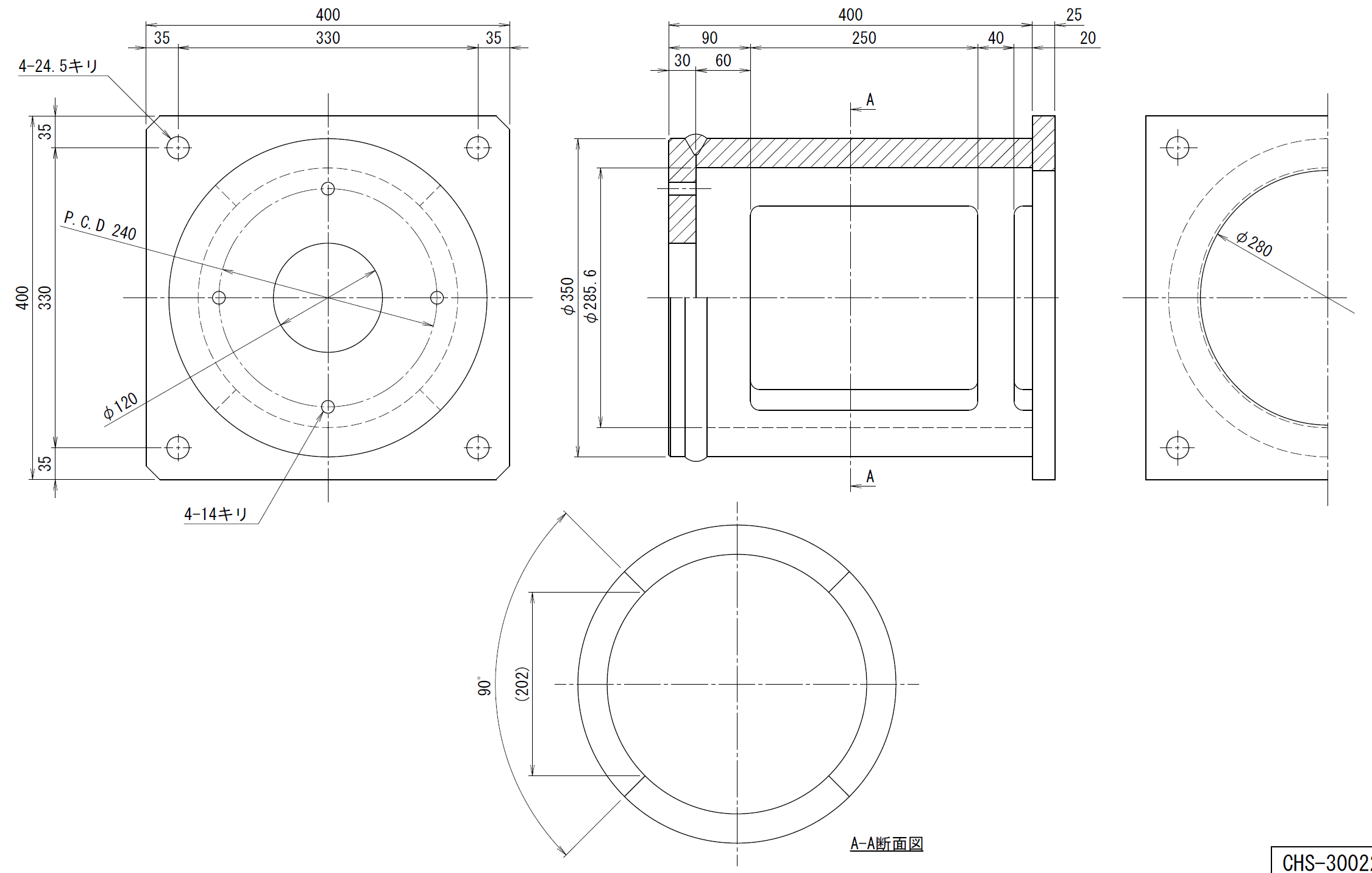

 | 3000kN220ストロークCH型用 | 82kg | PDF DXF DWG |

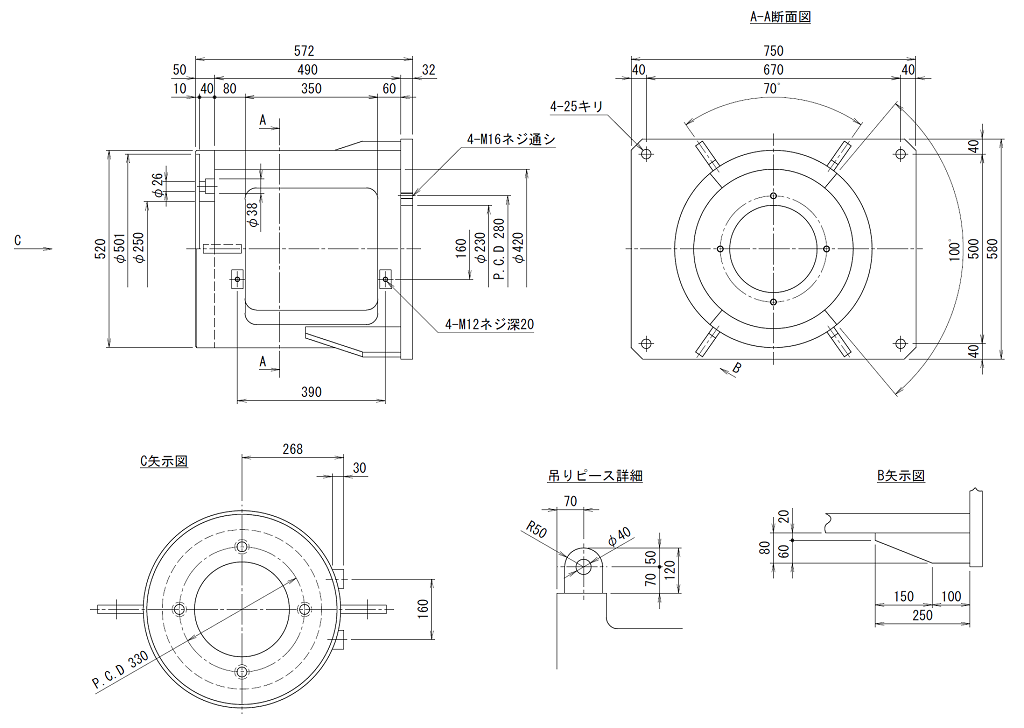

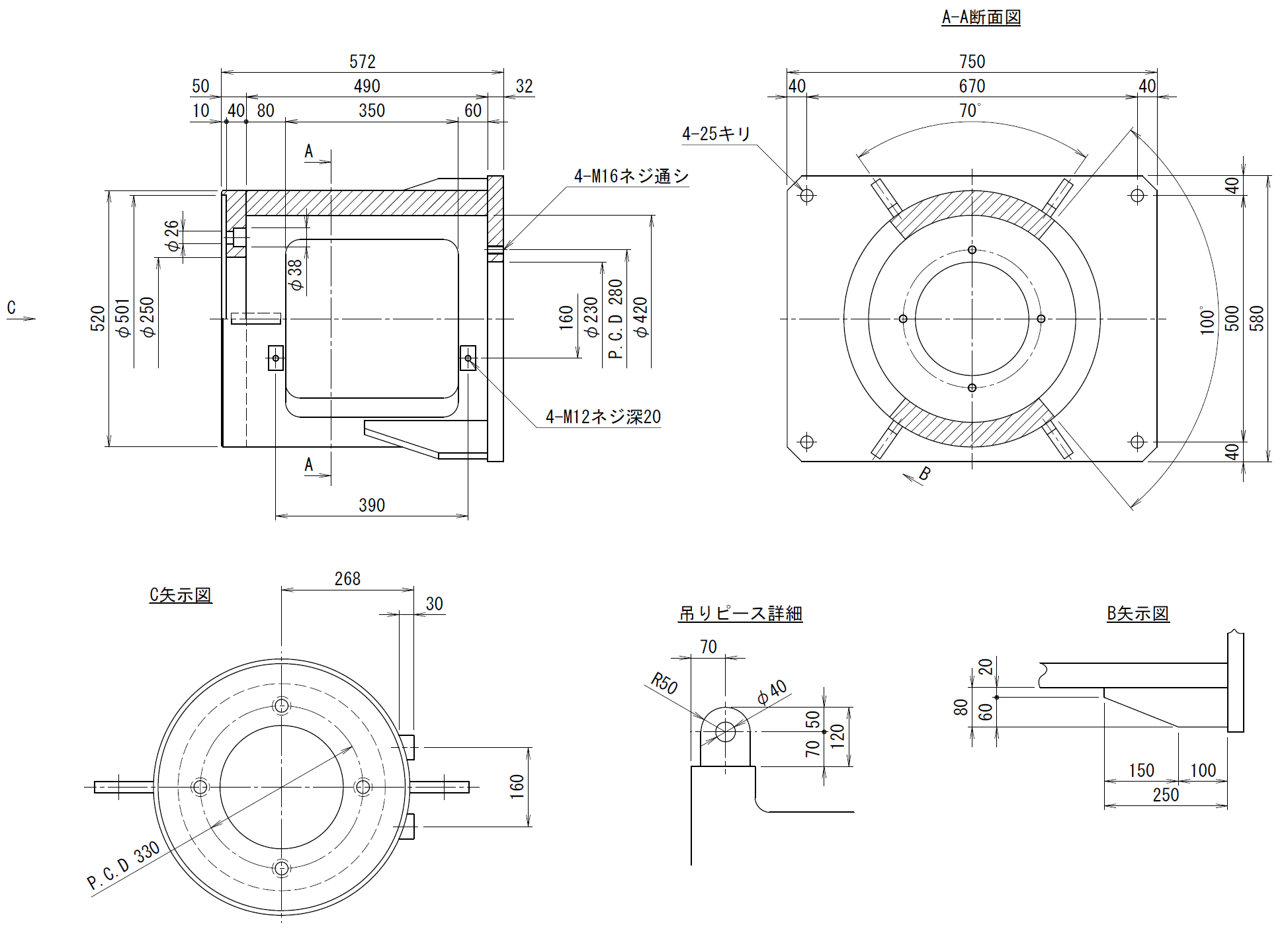

 | 6000kN300ストロークCH型用 | 332kg | PDF DXF DWG |
 | 8000kN250(300)ストロークCH型用 | 496kg | PDF DXF DWG |
使用方法
補修用油圧ジャッキの操作方法を説明します。
注意事項
設置について
垂直に設置してください
CH型油圧ジャッキ・ラムチェアは荷重方向に対し垂直に設置してください。
荷重受け部の中心、鉛直かつ全面で荷重を受けてください
CH型油圧ジャッキ・ラムチェアは荷重受け部の中心で、鉛直かつ全面で荷重を受けてください。積載物のジャッキ接触面に勾配がある場合は、テーパープレートを使用し全面接触としてください。勾配部を受けた場合、ジャッキヘッドの損傷やジャッキが転倒する可能性があります。また、偏芯荷重は積載物の損傷やジャッキが転倒する可能性があります。

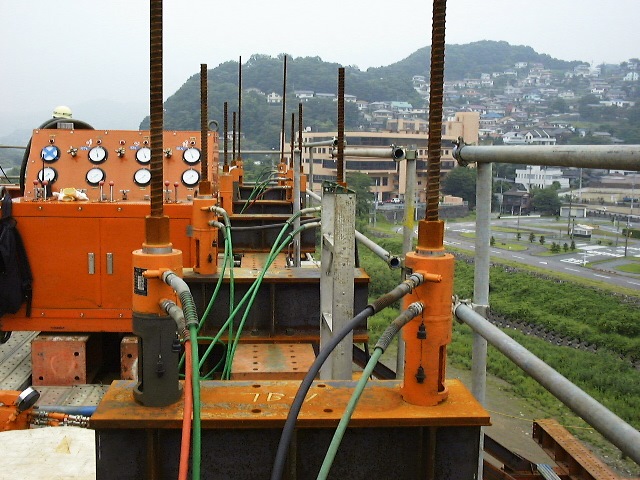

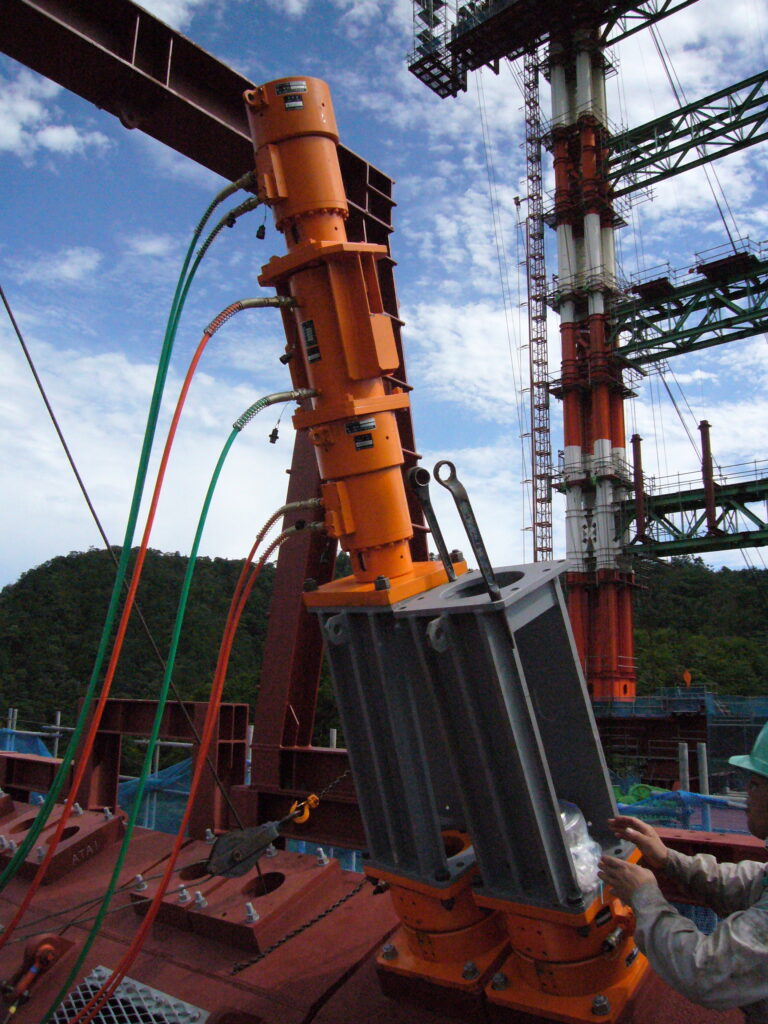

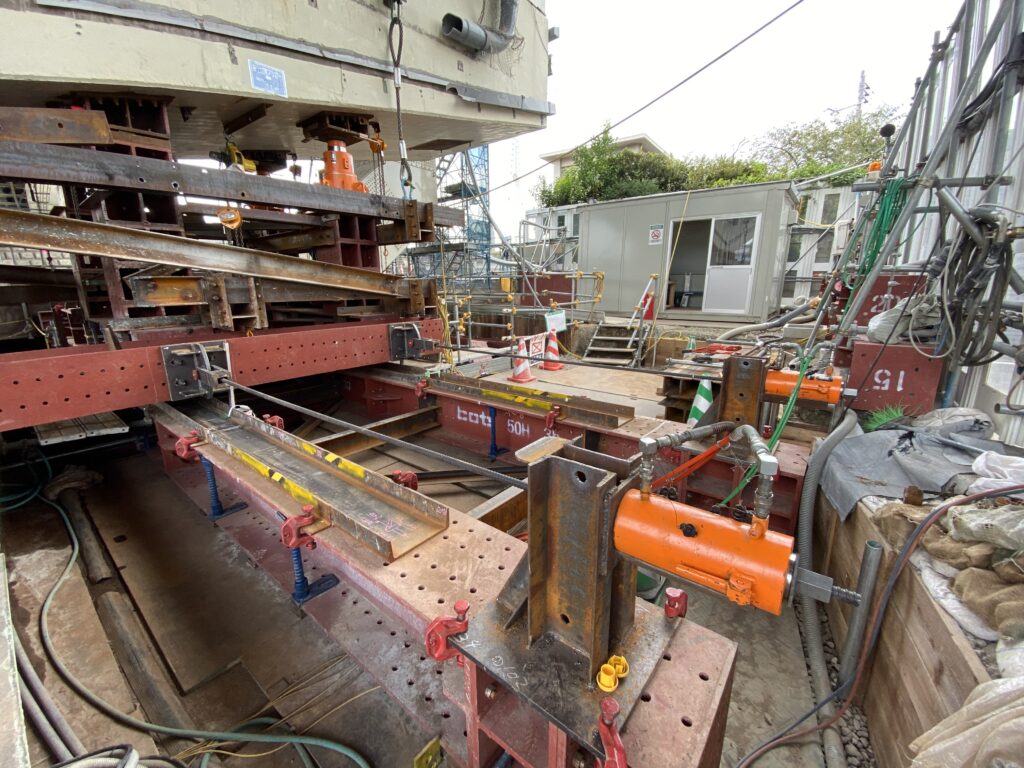

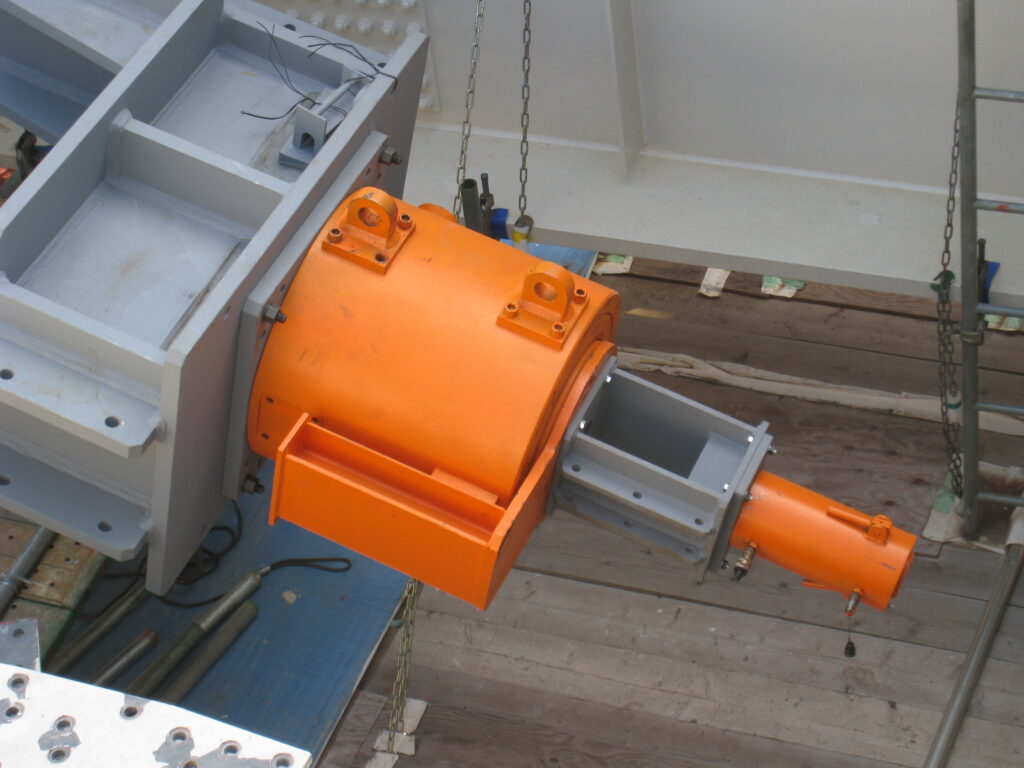

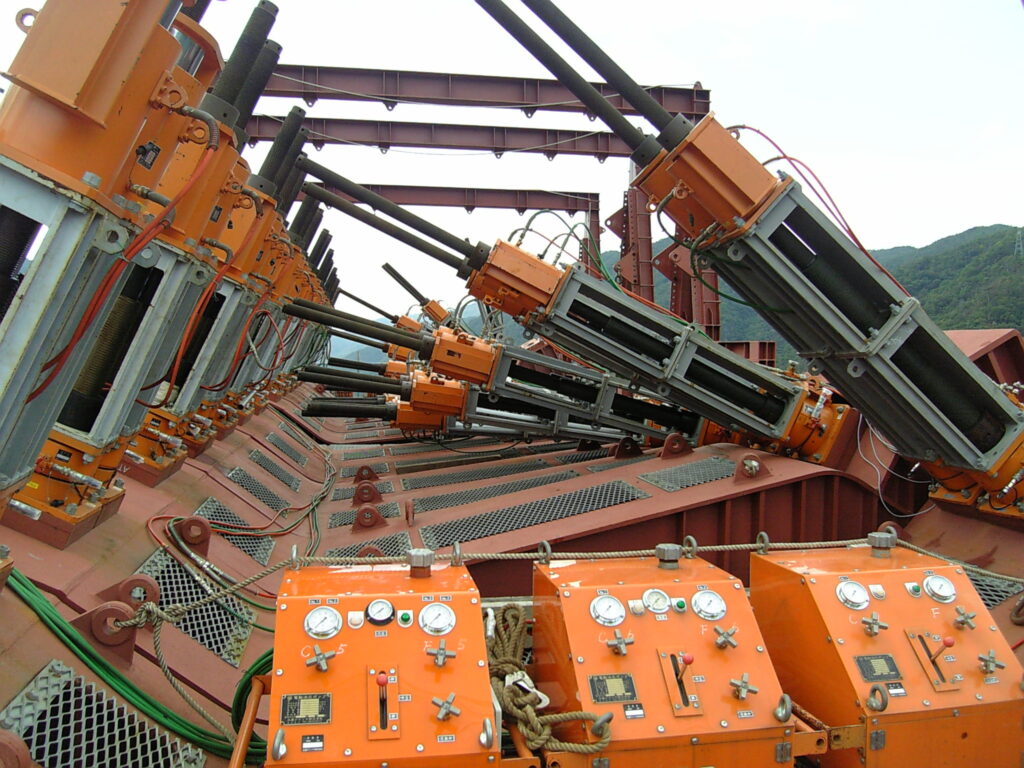

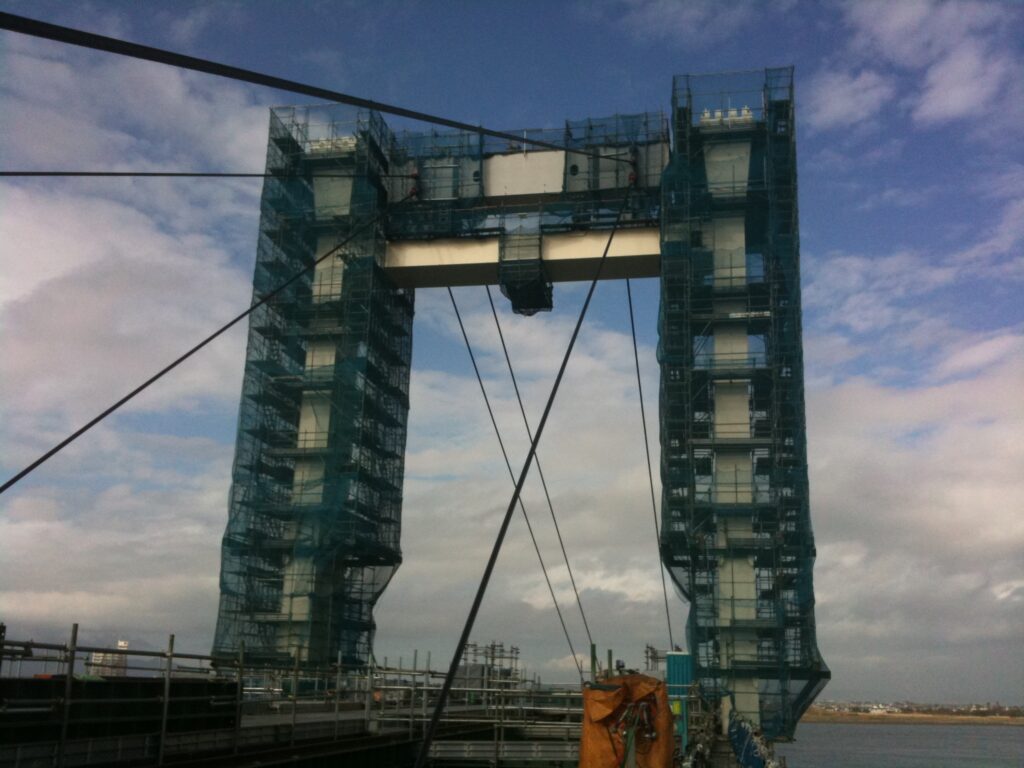

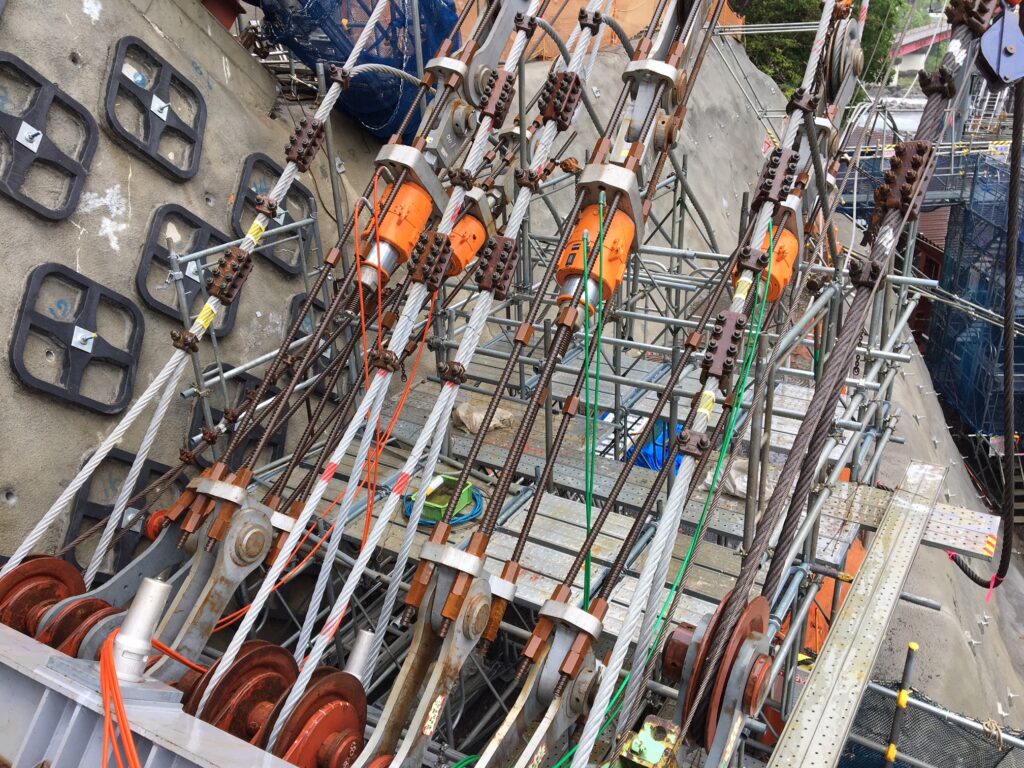

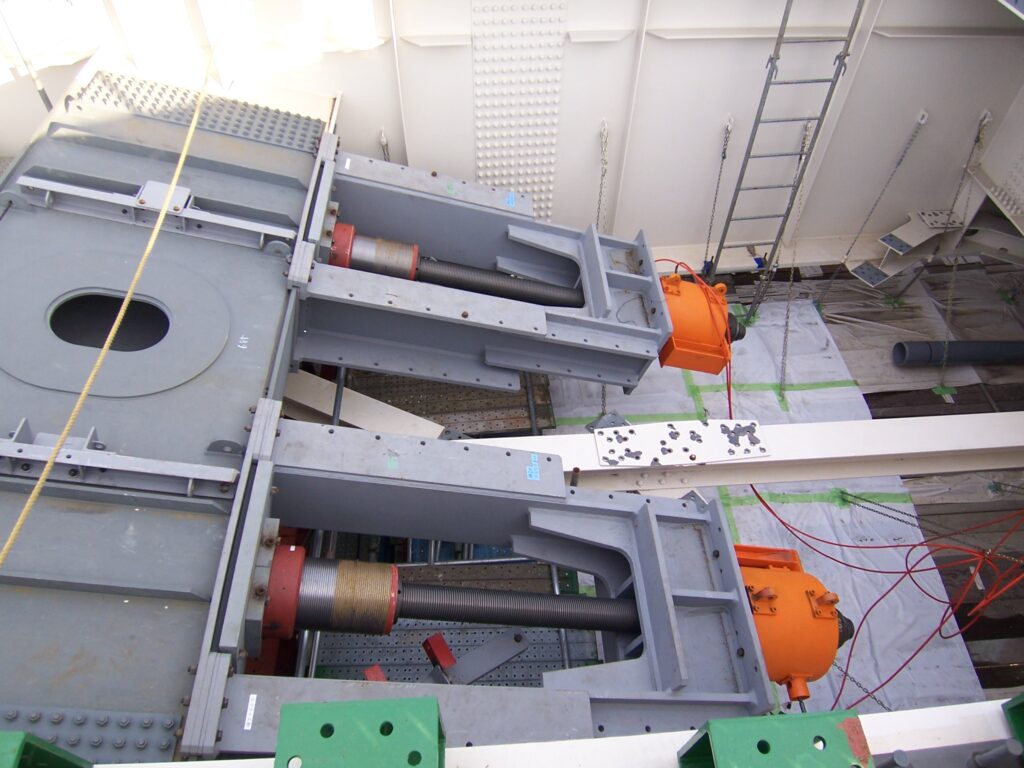

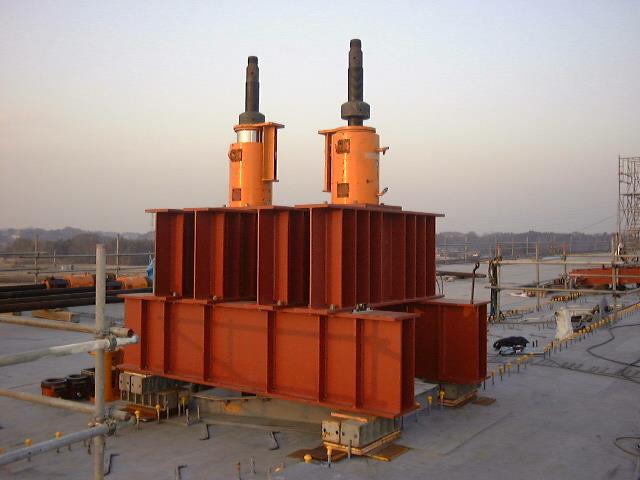

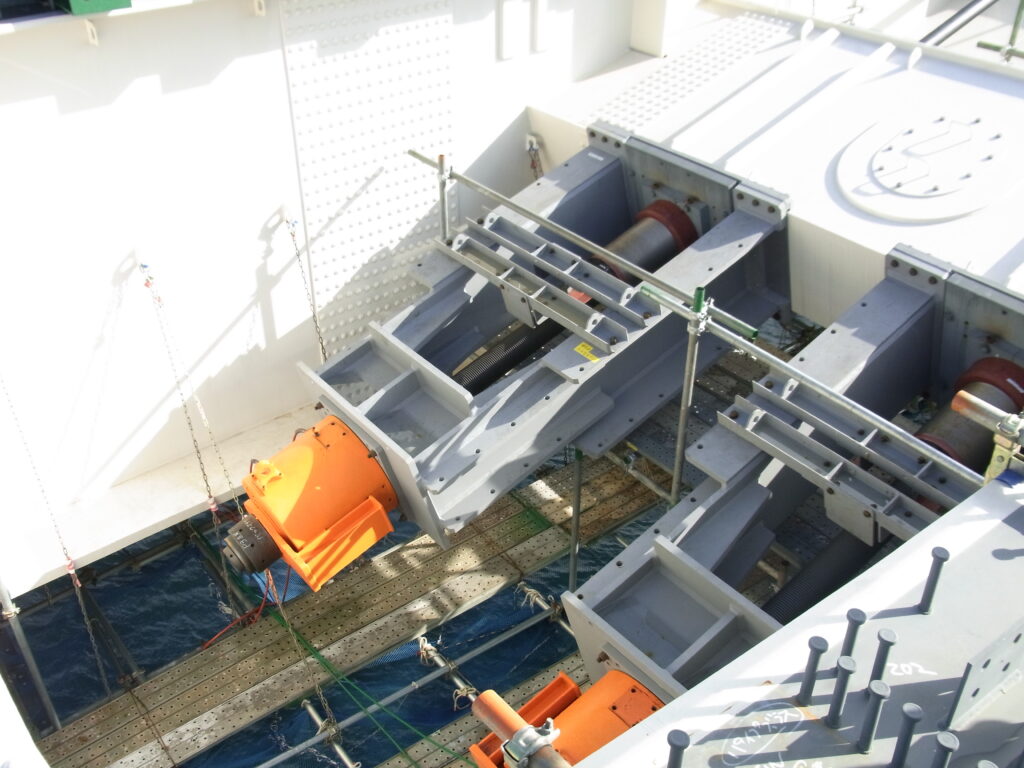

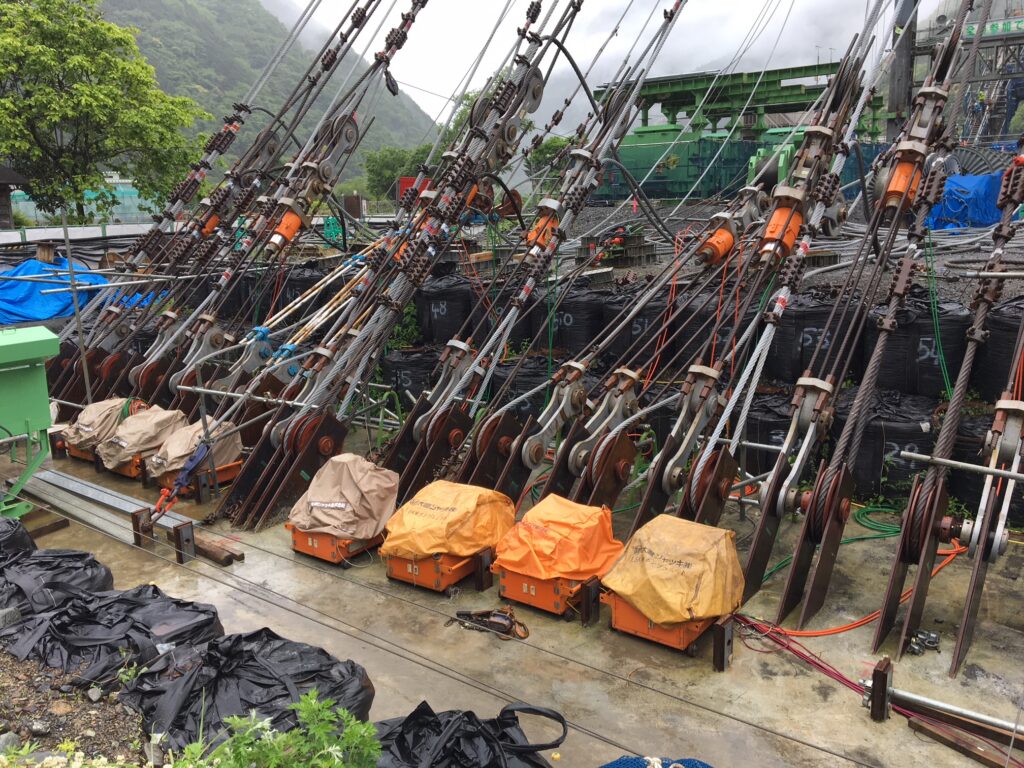

使用例
