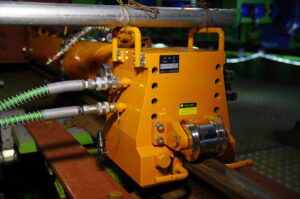

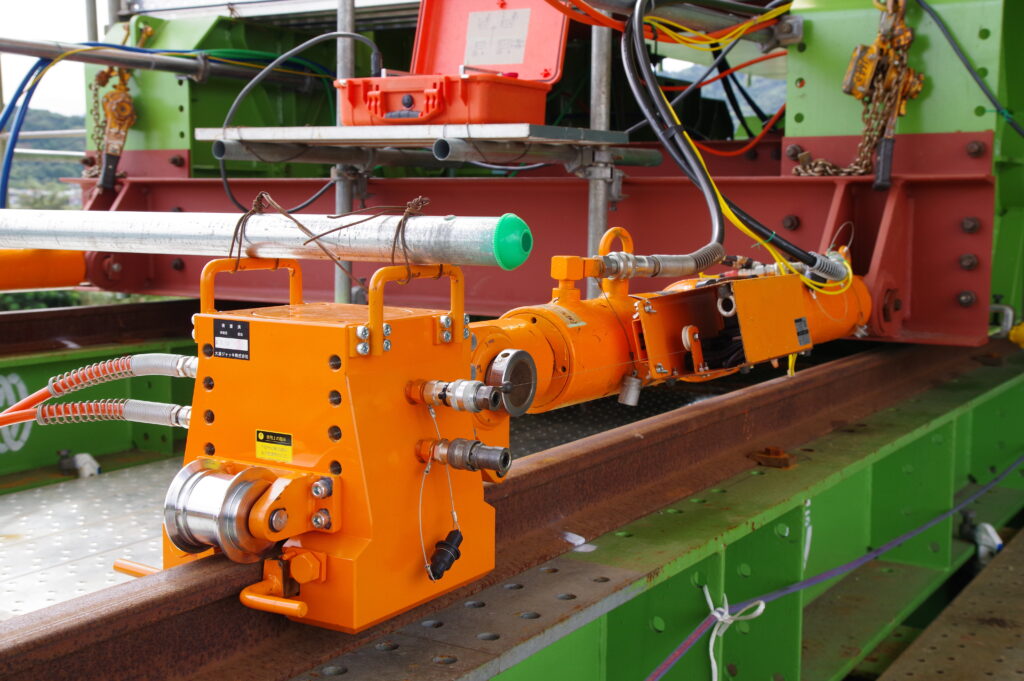

レールクランプ装置

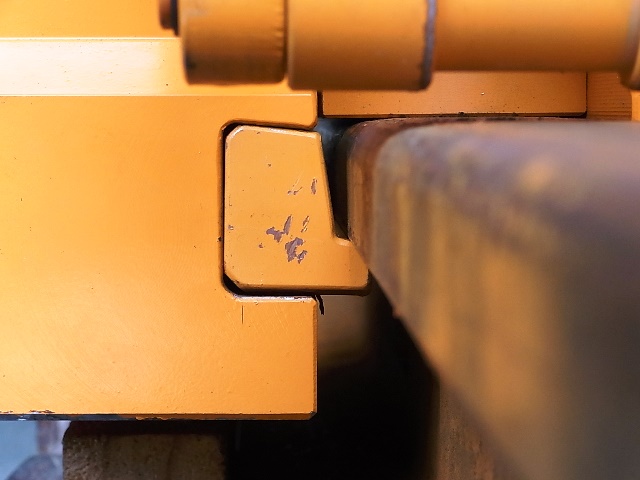

油圧力によって、鉄道レールを直接クランプ
鉄道レールを、油圧により締め付け、
推進ジャッキによって重量物を移動させる際の反力を発生させる装置です。
- クランプによってレール自体に反力を取り、水平ジャッキで台車等を移動します。
- 標準対応レールは以下ですが、下部チャックの交換によりその他のレールにも対応可能です。

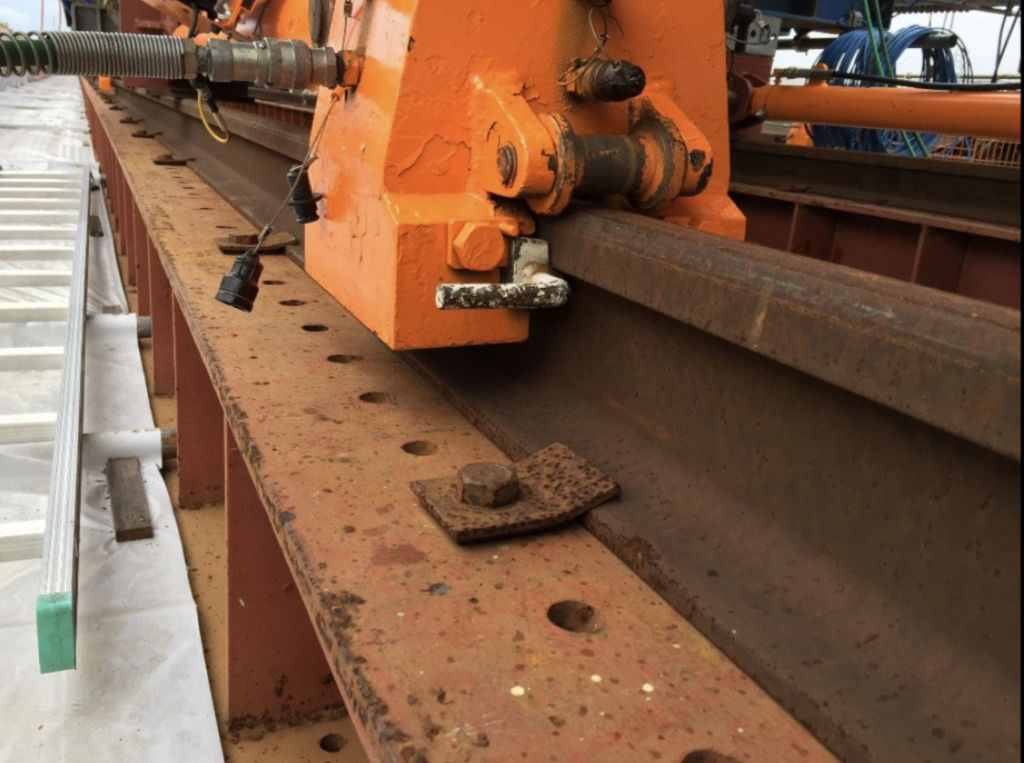

軌条レールクリップについて
レールクリップのボルトは、装置との干渉を防ぐ為、ボルト頭部が上になるように固定してください。

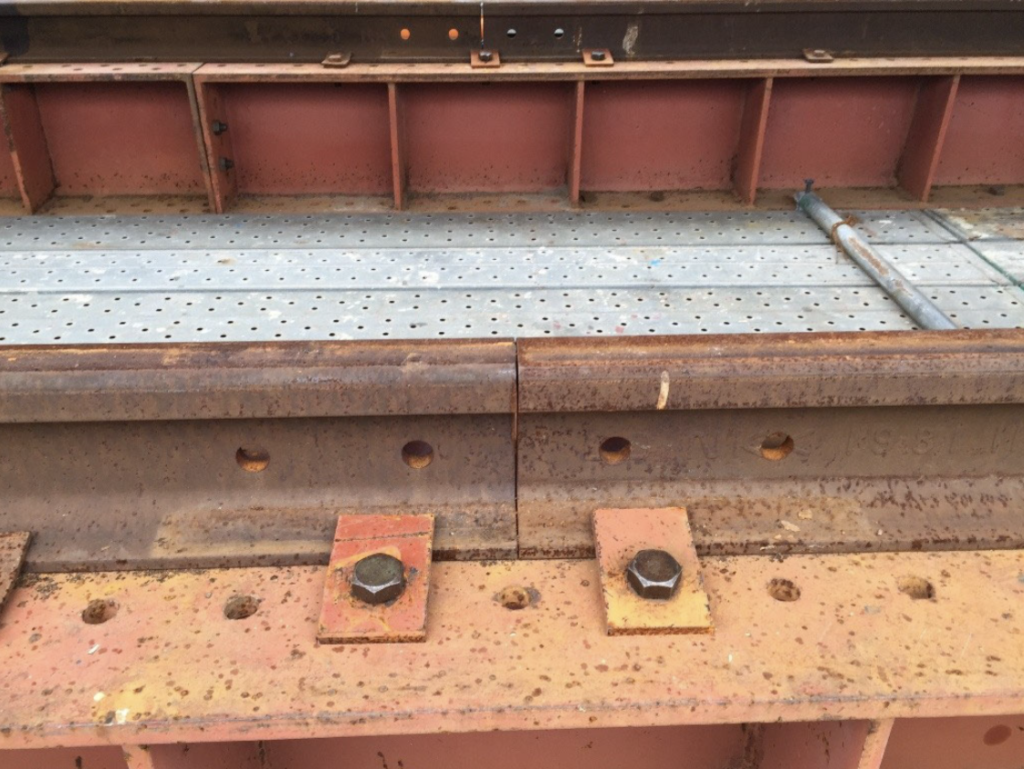

軌条ペーシ(継目板)について
ペーシ(継目板)部はクランプすることができません。
レールクランプのチャックを外し、装置をレールから外した状態で通過させてください。
ペーシ(継目板)を取り外すことで、クランプ開放状態で通過することができます。
仕様・図面

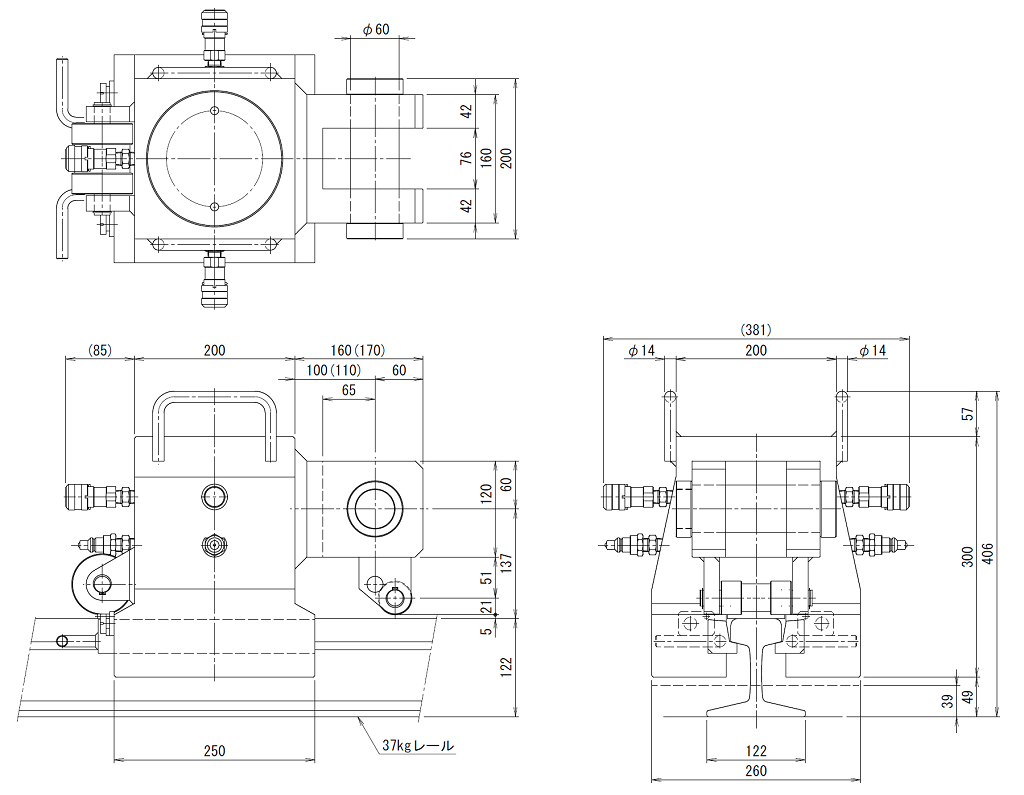

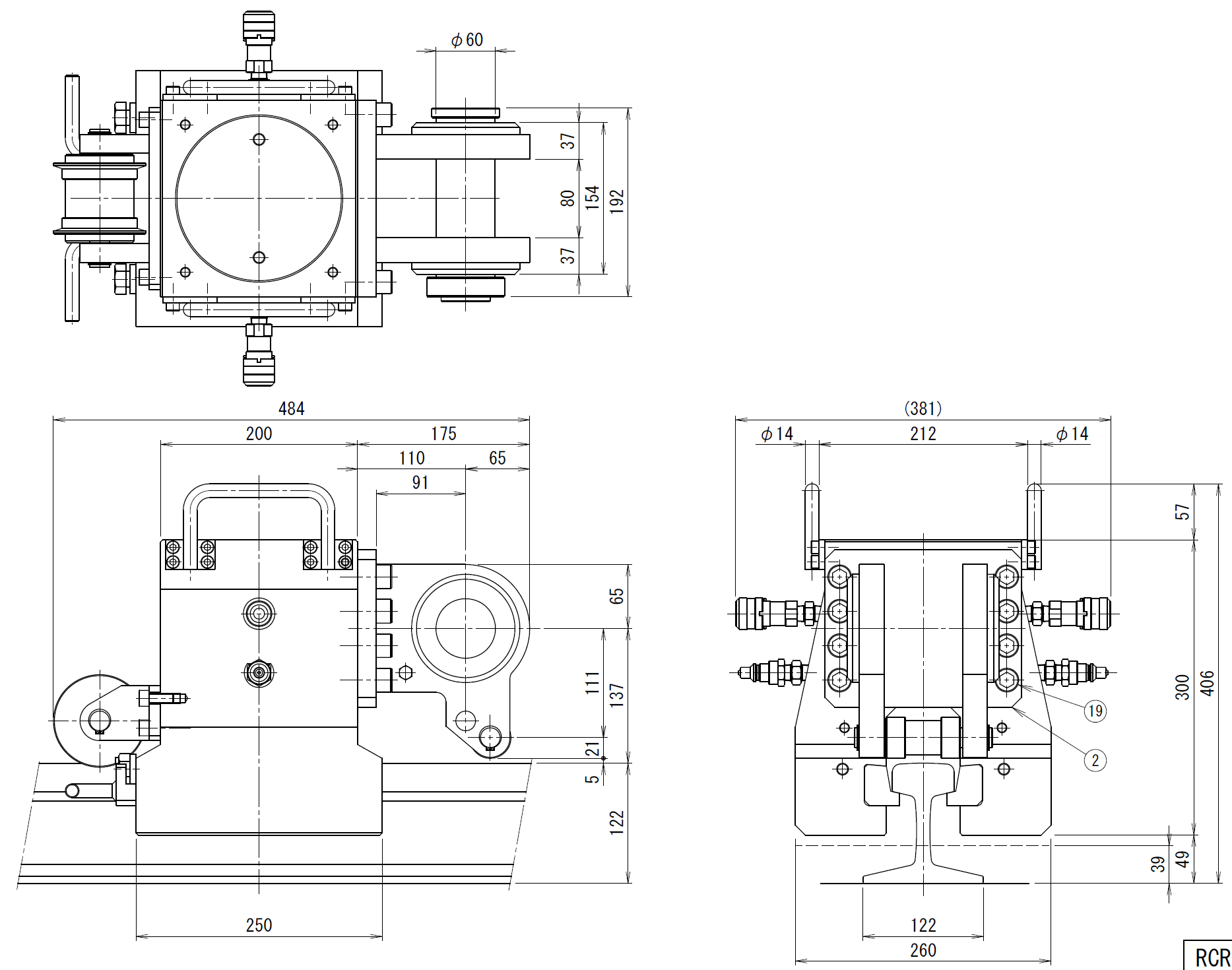

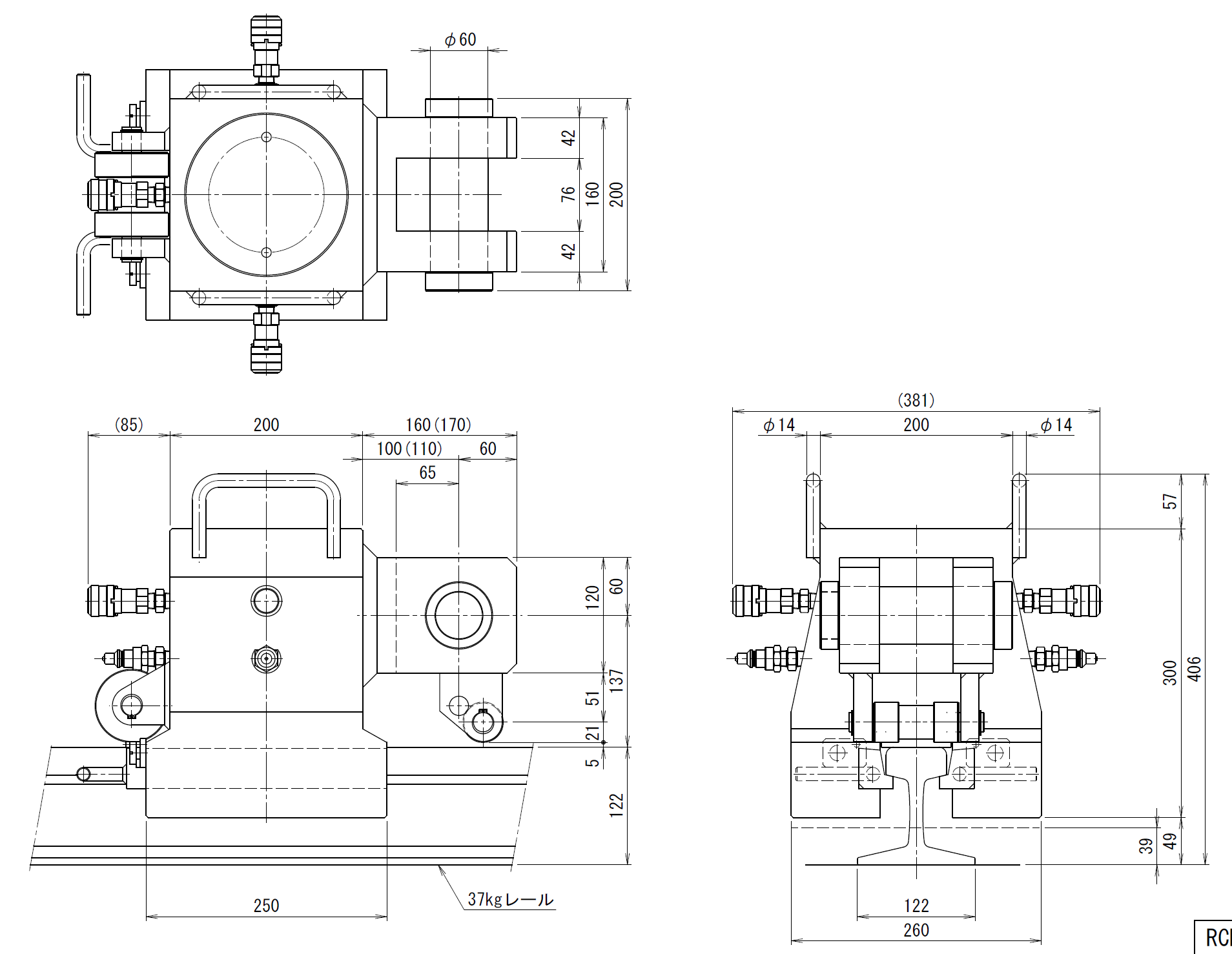

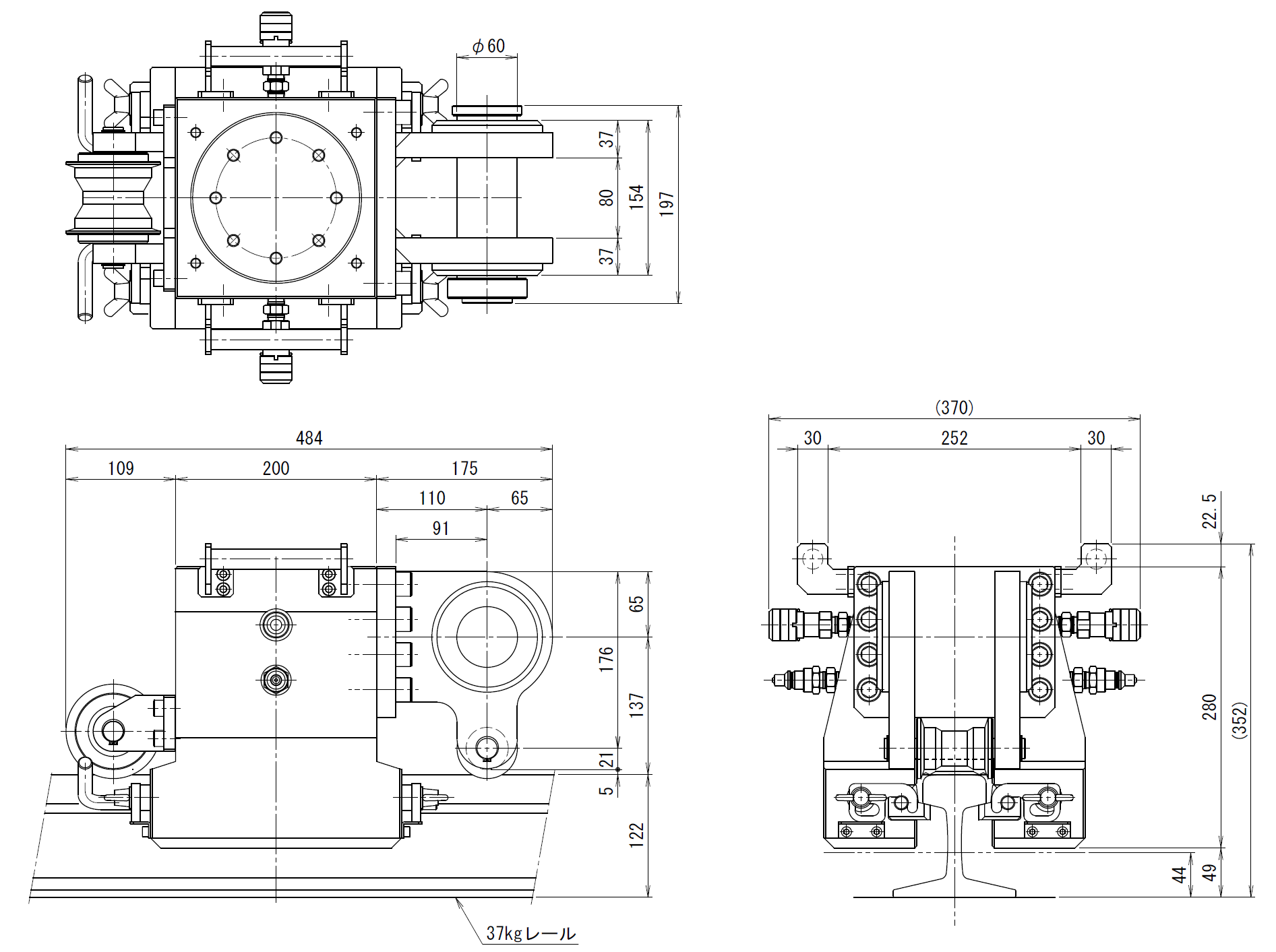

37kgレール用クランプ装置 TYPE-3

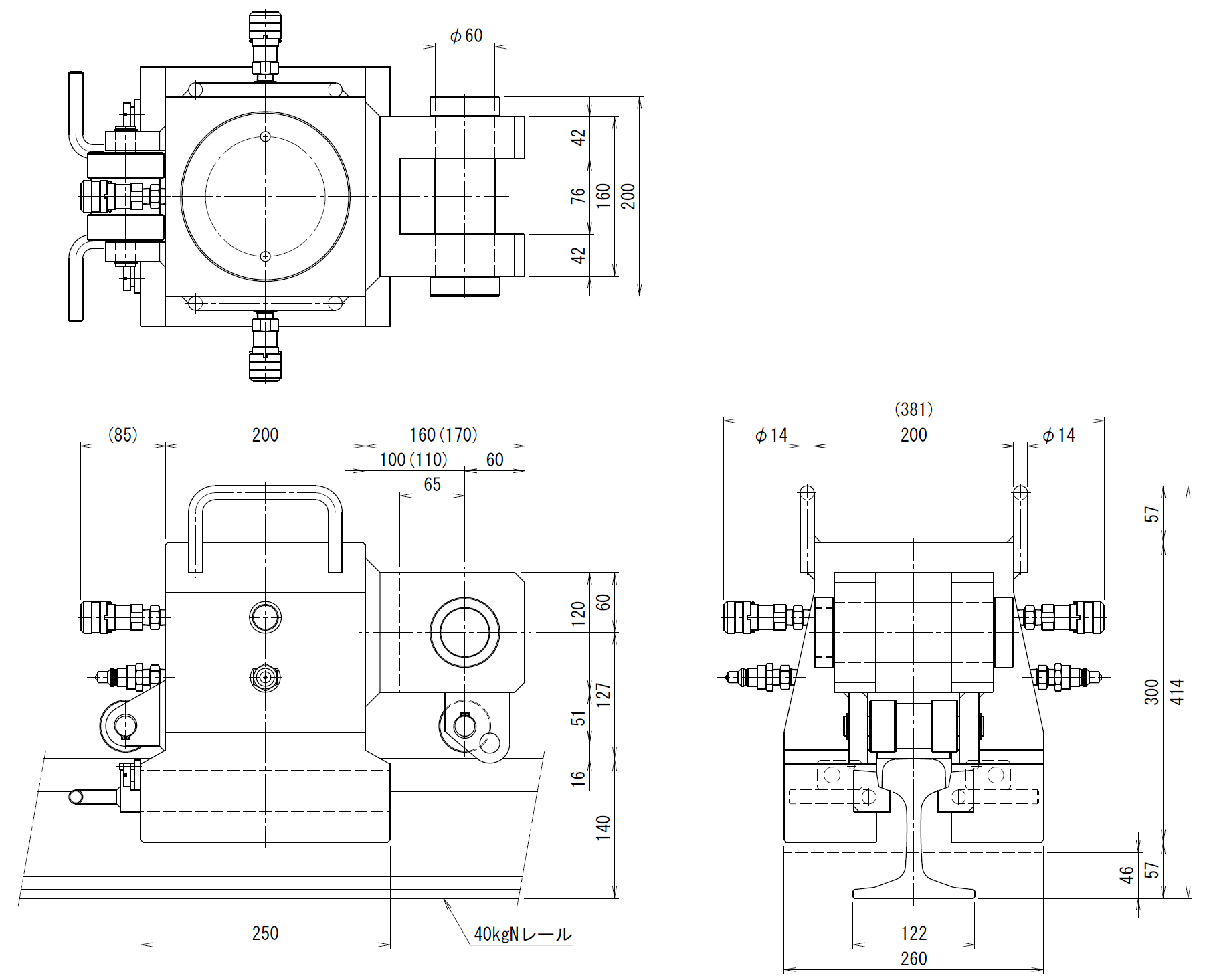

40kgレール用クランプ装置 TYPE-3

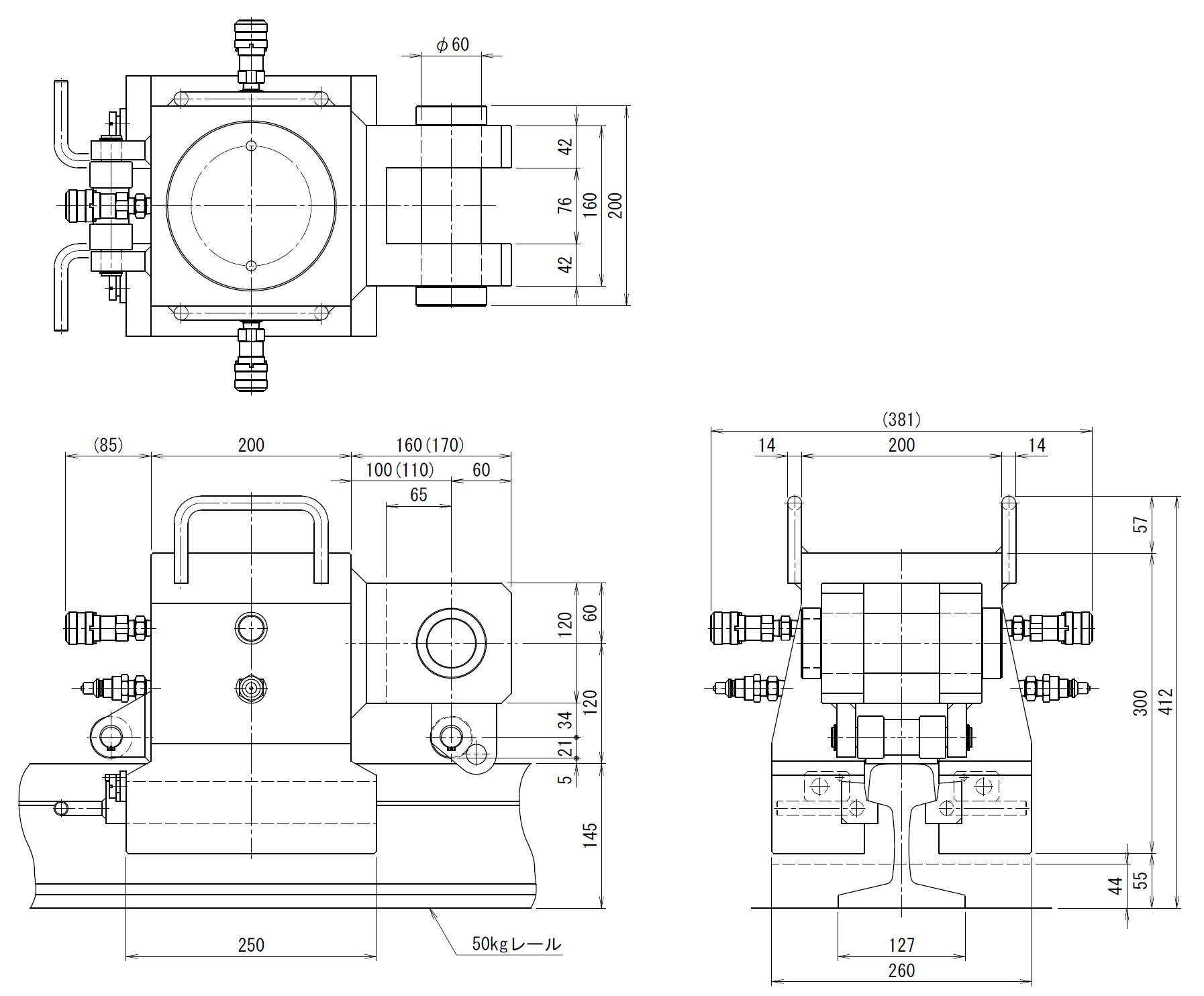

50kgレール用クランプ装置 TYPE-3
注意事項
製品使用上の注意事項
装置の性能を十分に利用いただくために、「製品使用上の注意事項」をよくお読みいただき、機能や性能などを十分に理解のうえ正しくご利用ください。

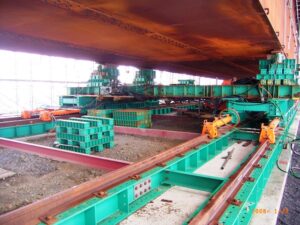

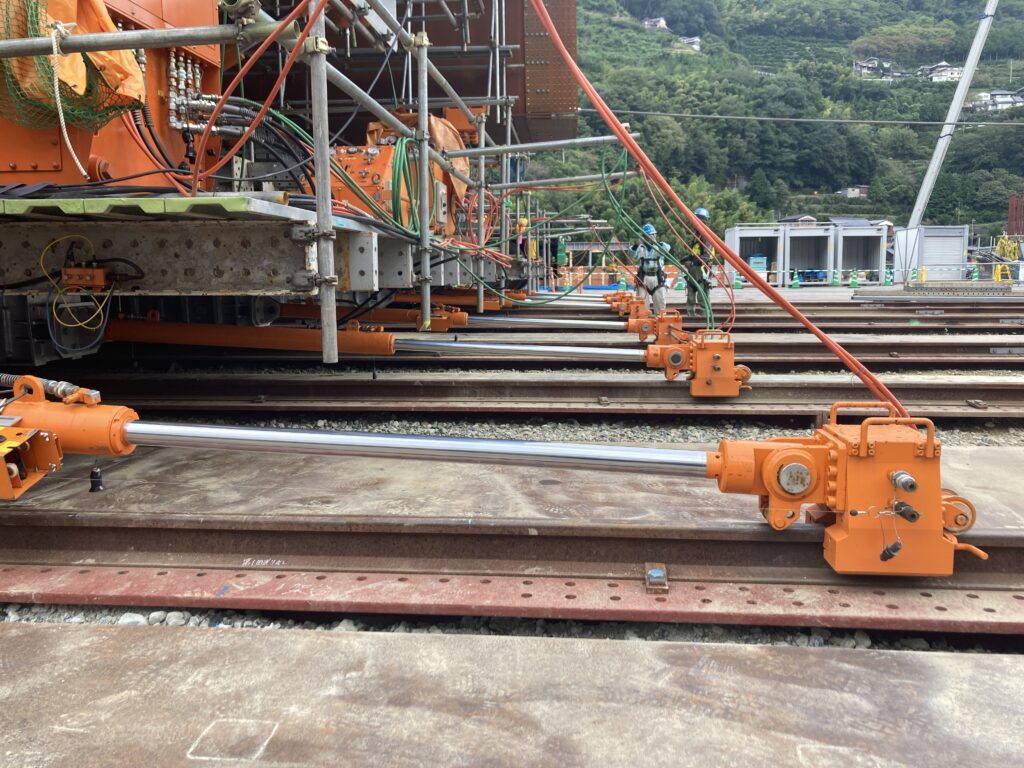

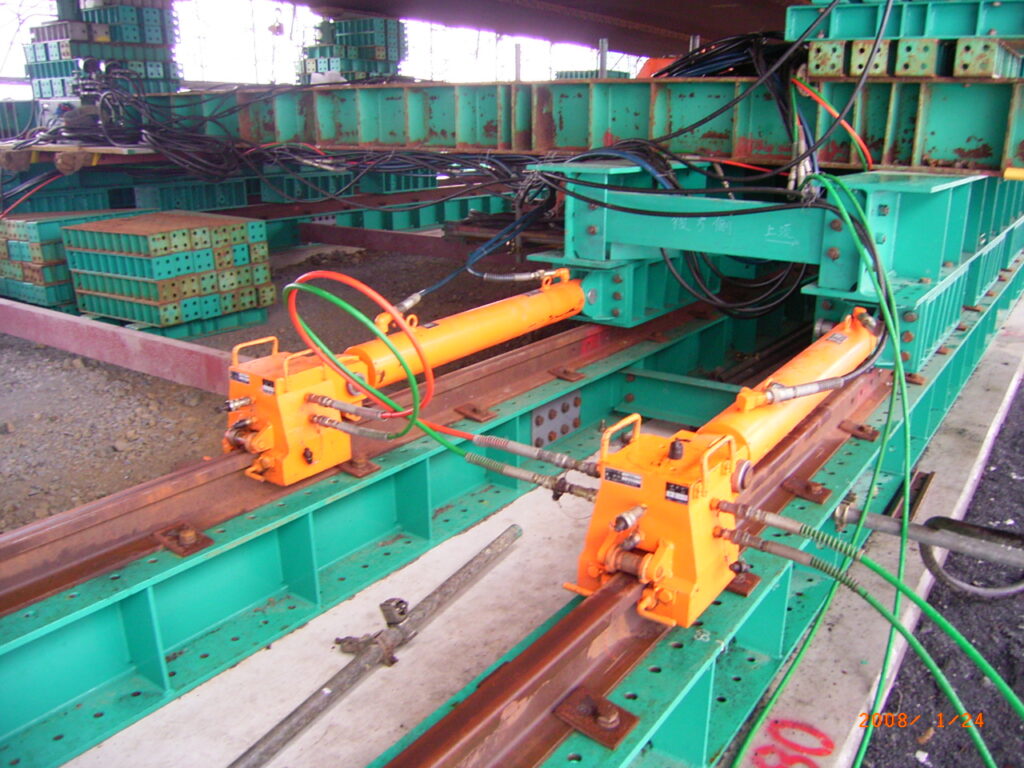

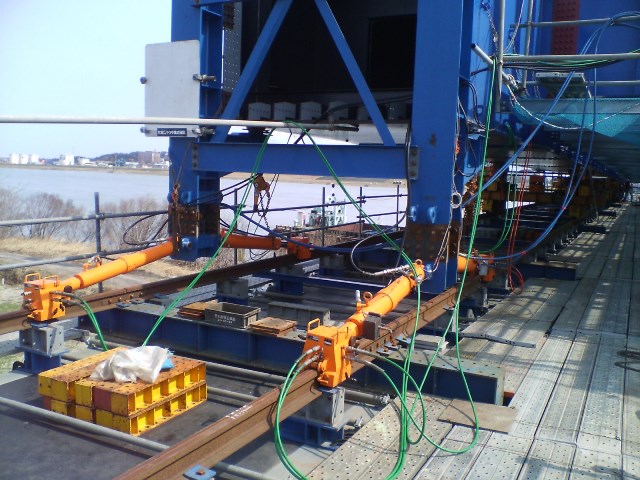

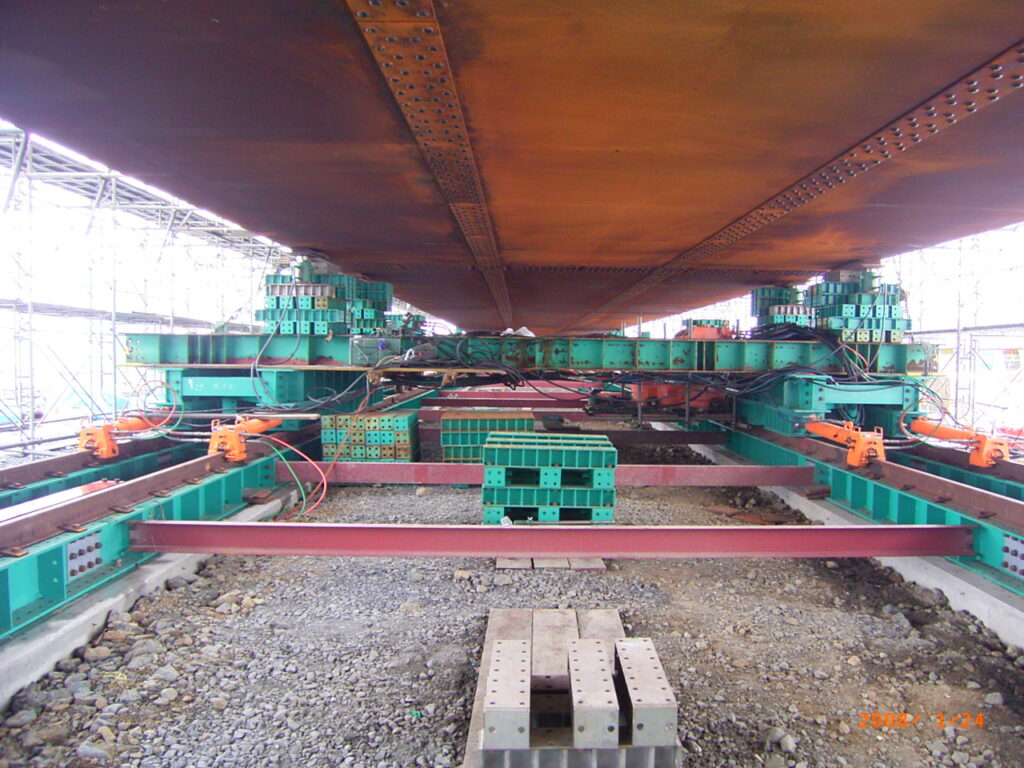

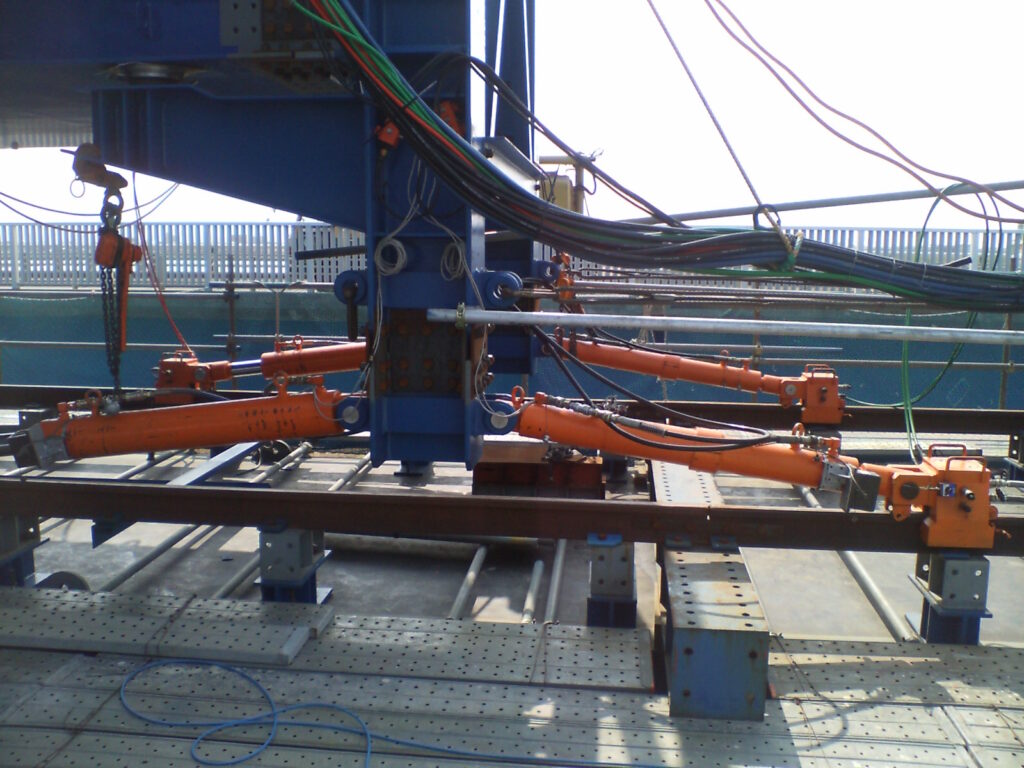

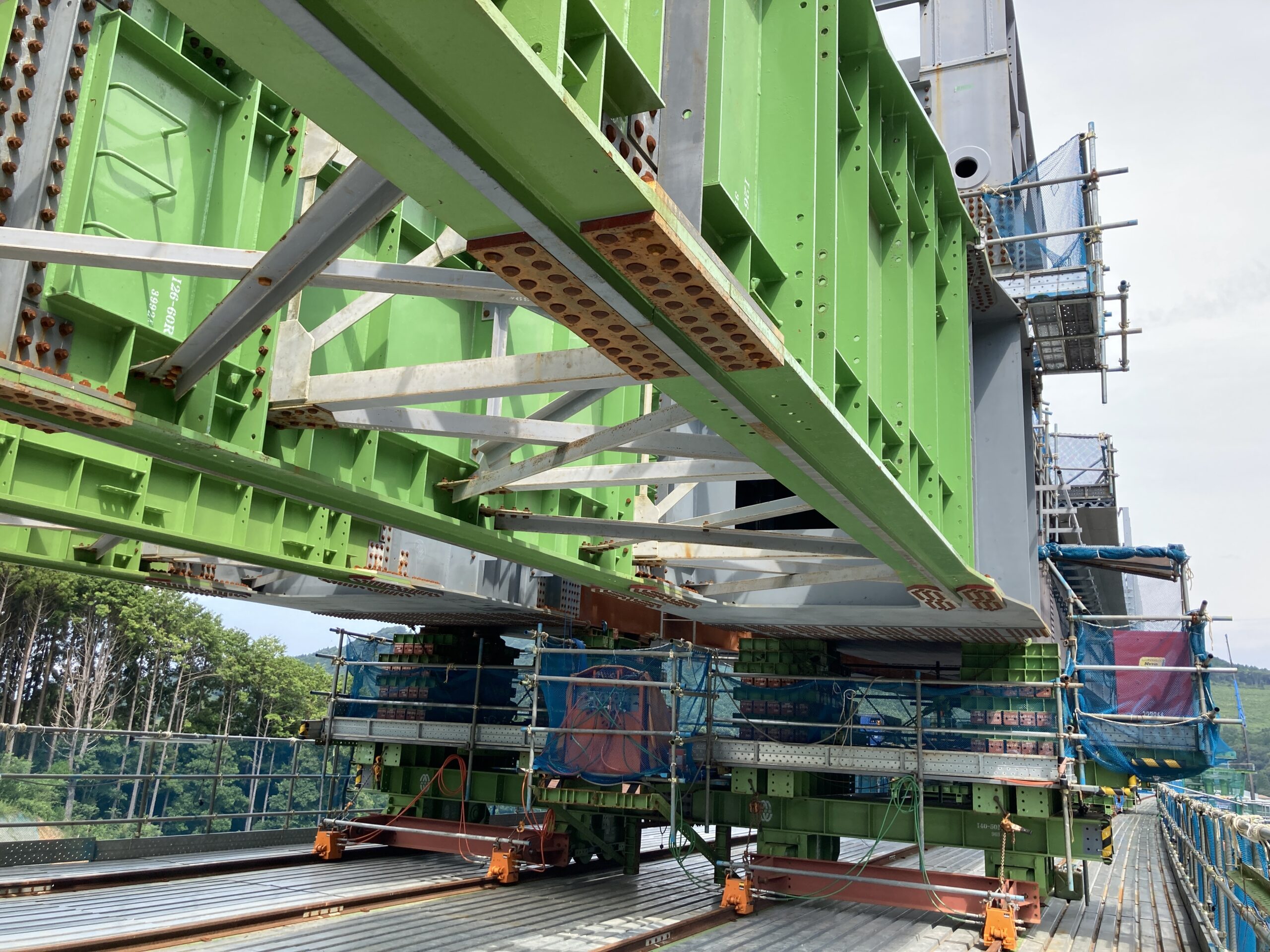

使用例
