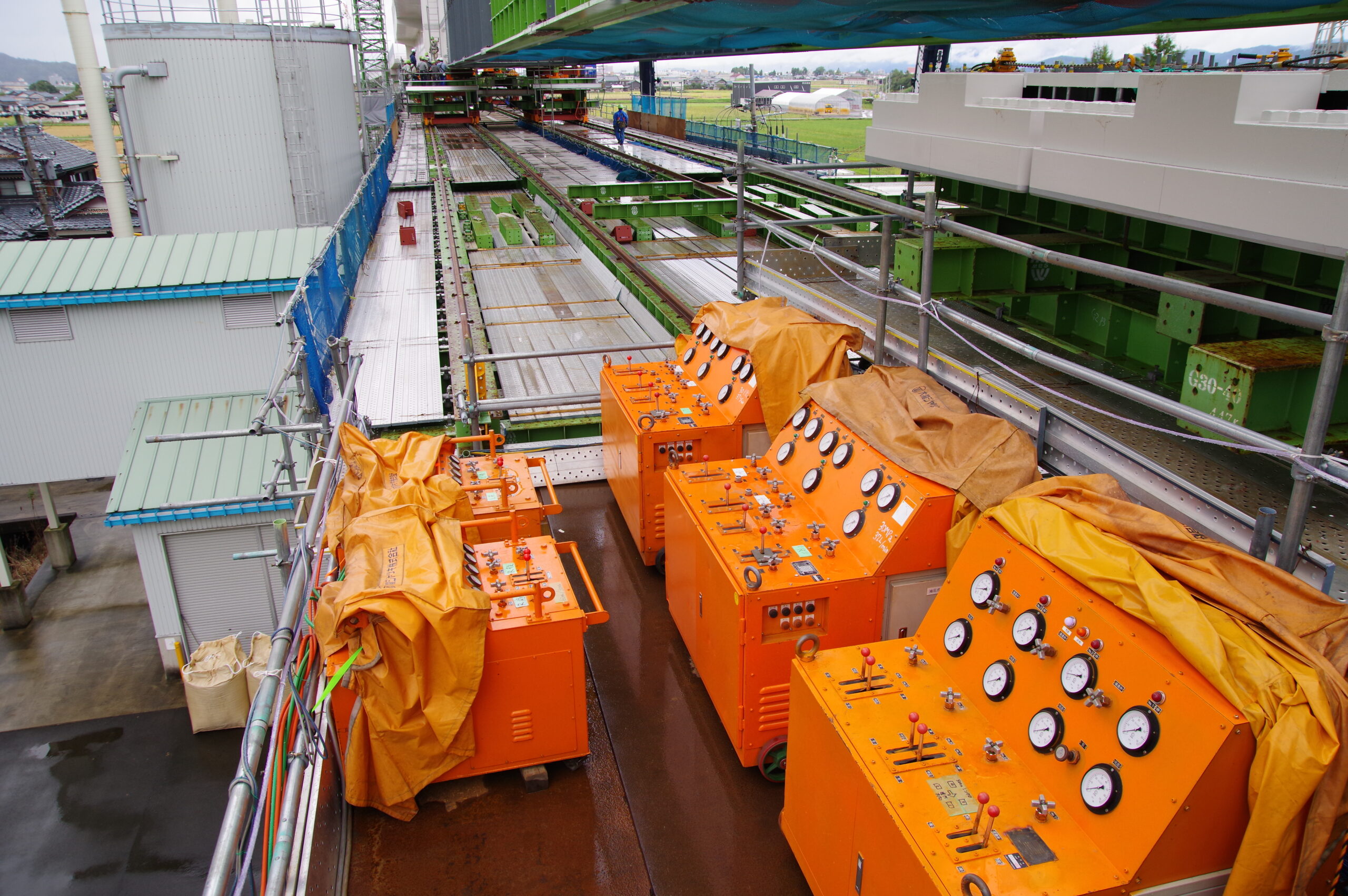

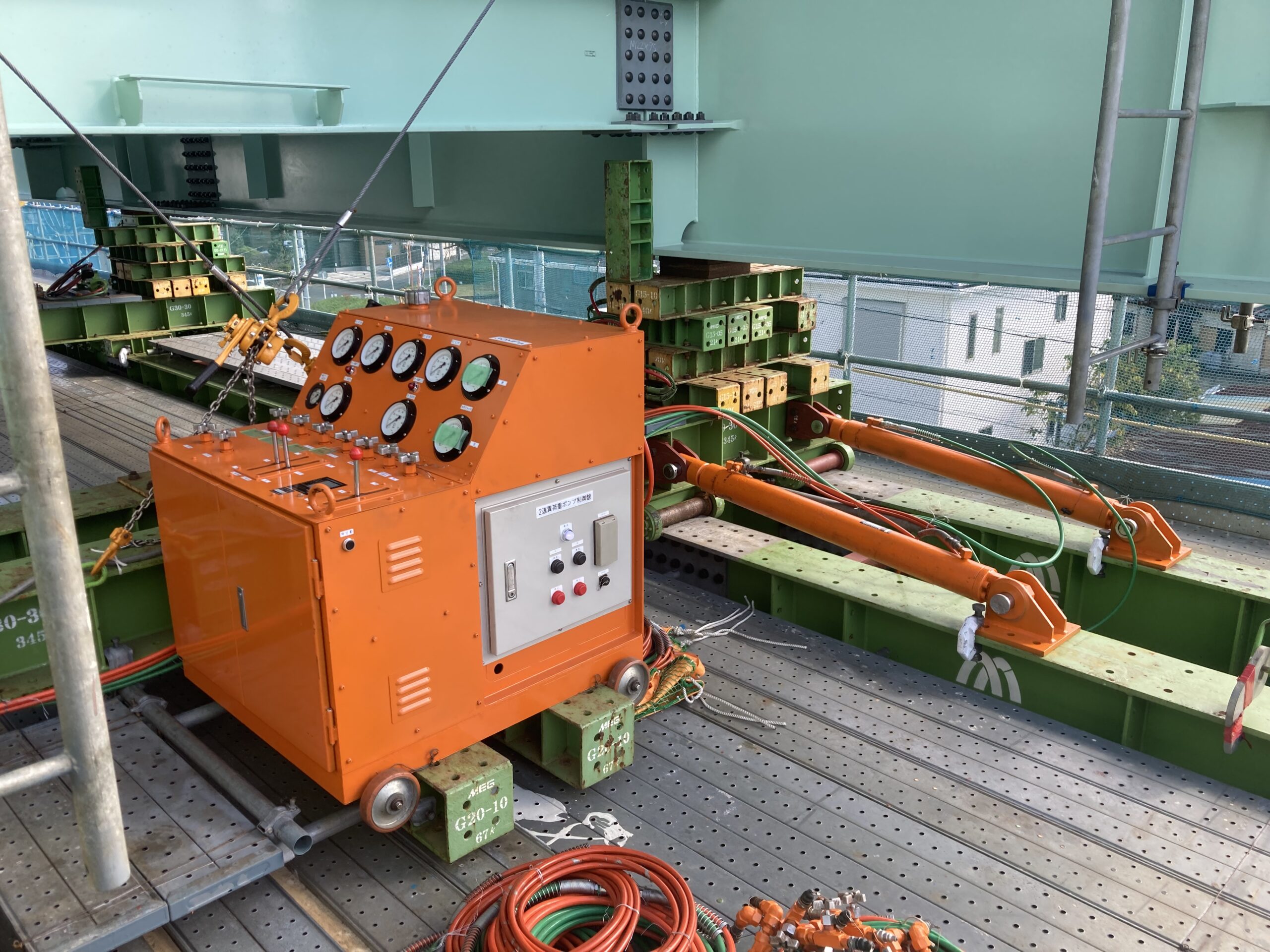

ERシリーズポンプを搭載したポンプユニットです。
超高圧はそのままに、様々な吐出量のユニットを用意しました。
電動機の大きいユニットは吐出量も多く、ジャッキを速く伸縮させることができます。高低圧自動切換えタイプのユニットは、無負荷時にはジャッキを高速に動作させることができます。

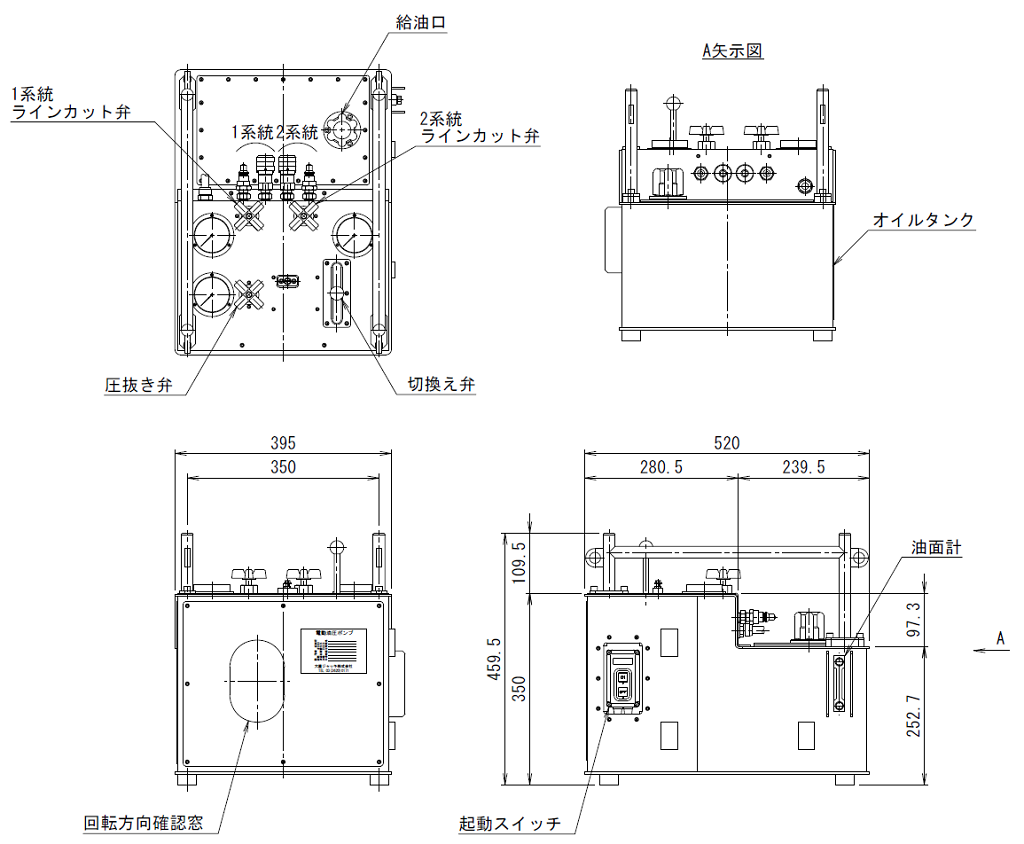

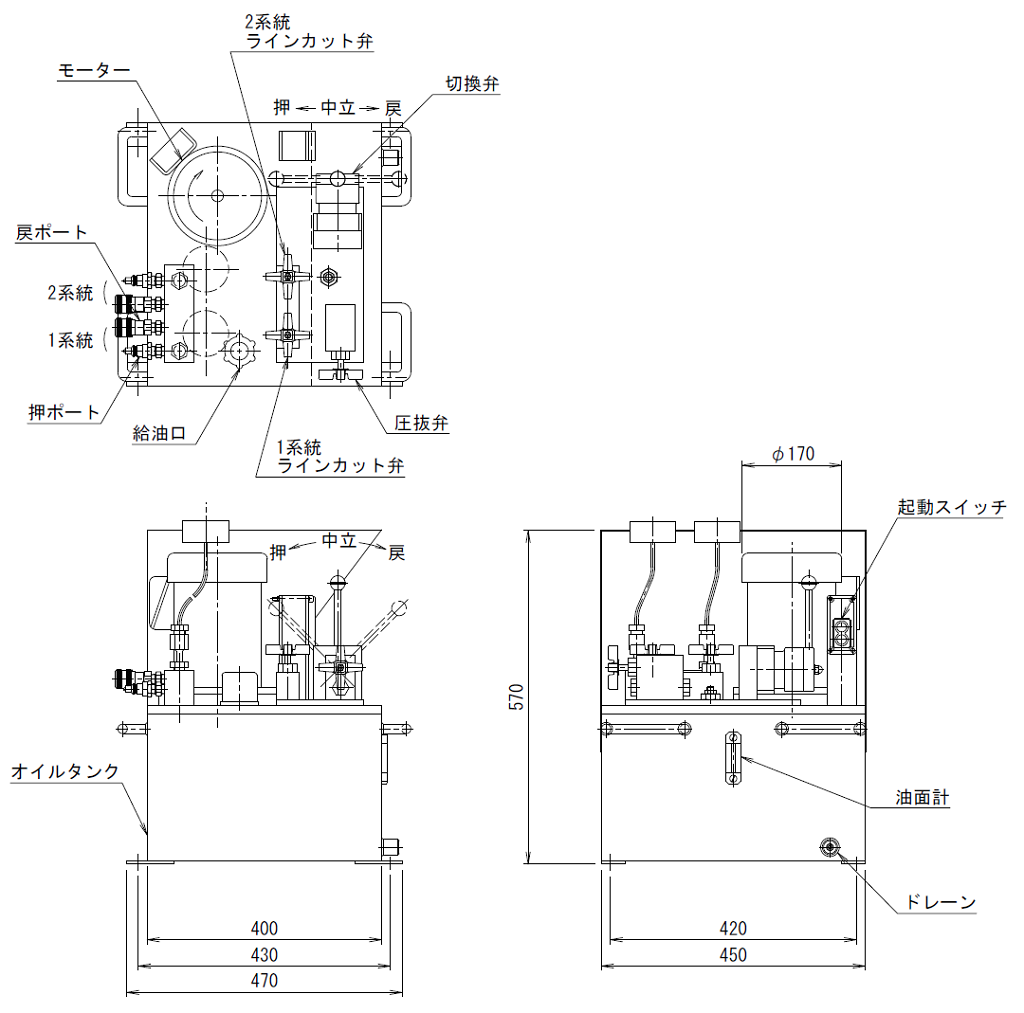

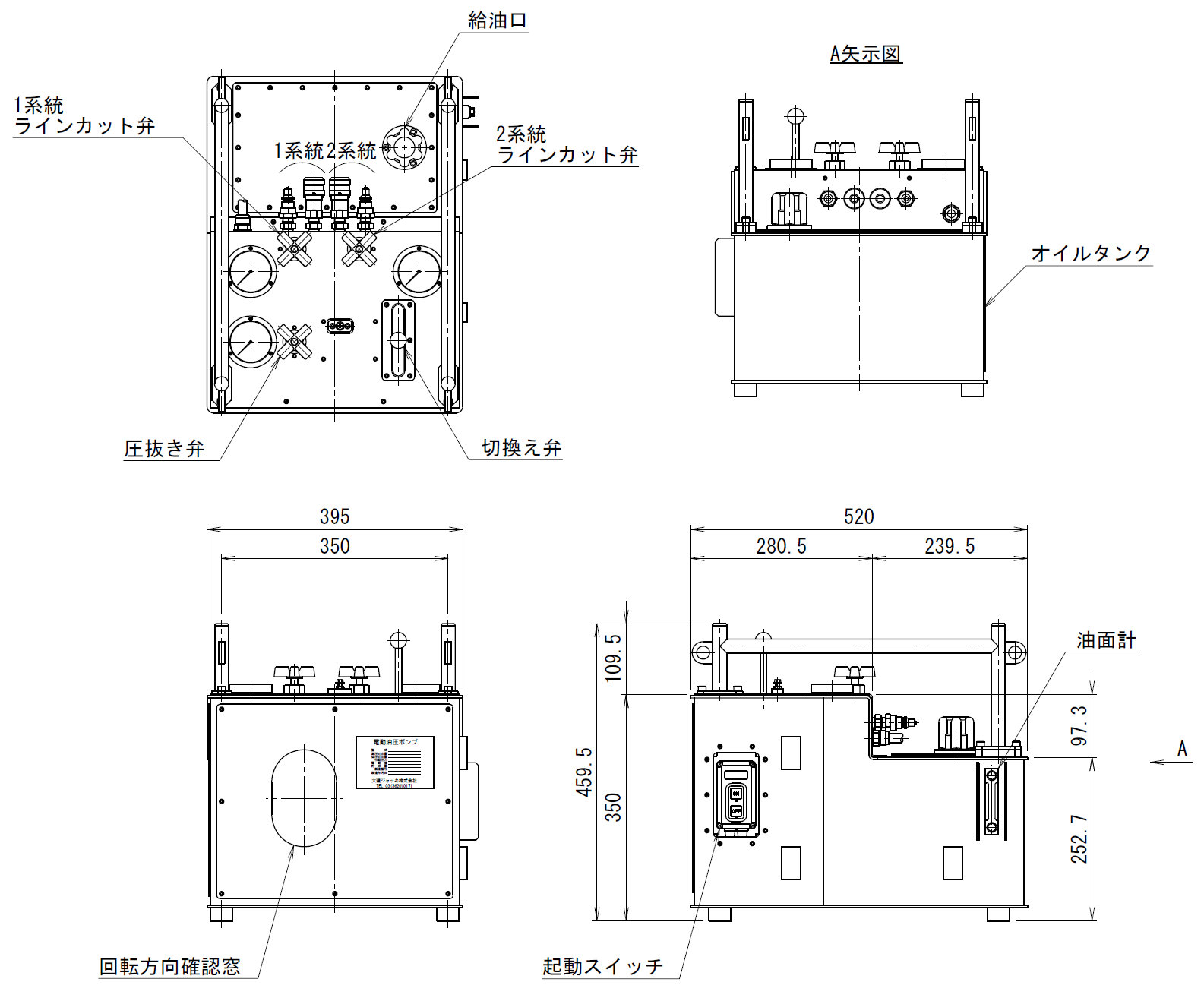

仕様
| 使用ポンプ | ERL-3 |
| 電動機 | 0.75kW-4P 200V |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：10MPa |
| 吐出量 | 高圧：0.5L/min
低圧：2.5L/min |
| 貯油量 | 20L |
| 重量 | 約130kg |
| ダウンロード | PDF DXF DWG |
仕様
| 使用ポンプ | ERL-3 |
| 電動機 | 0.75kW-4P 200V |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：10MPa |
| 吐出量 | 高圧：0.5L/min
低圧：2.5L/min |
| 貯油量 | 10L |
| 重量 | 約95kg |
| ダウンロード | PDF DXF DWG |

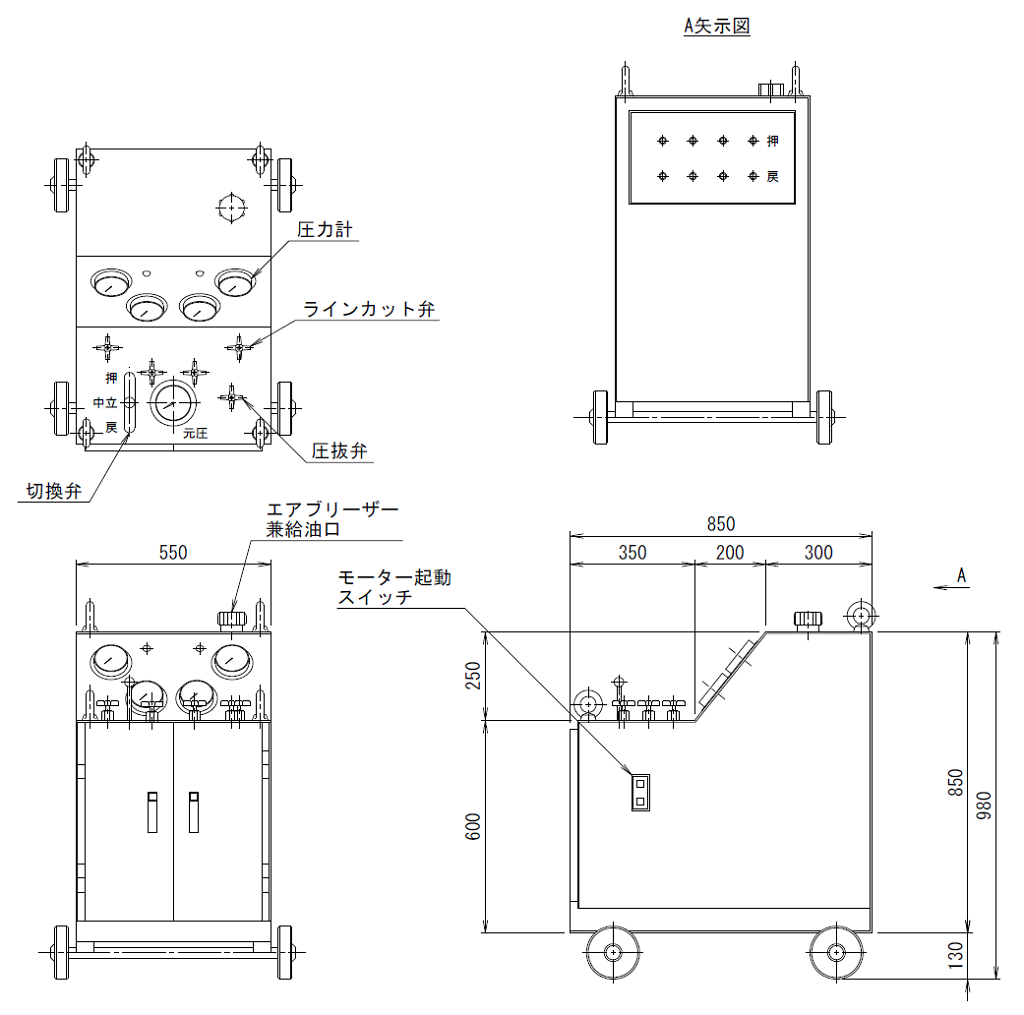

仕様
| 使用ポンプ | ERL-5 |
| 電動機 | 2.2kW-4P 200V |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：7MPa |
| 吐出量 | 高圧：2.0L/min
低圧：8.9L/min |
| 貯油量 | 75L |
| 重量 | 約325kg |
| ダウンロード | PDF DXF DWG |

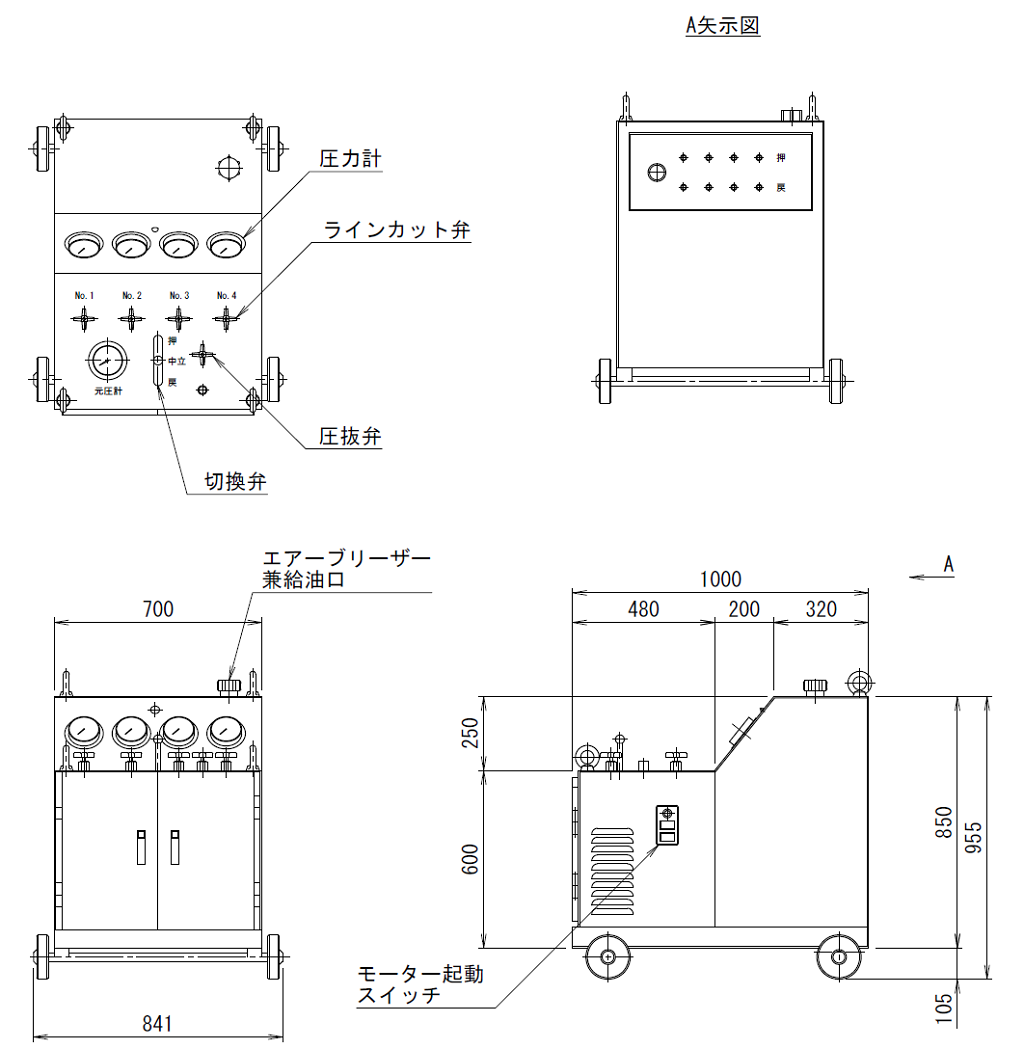

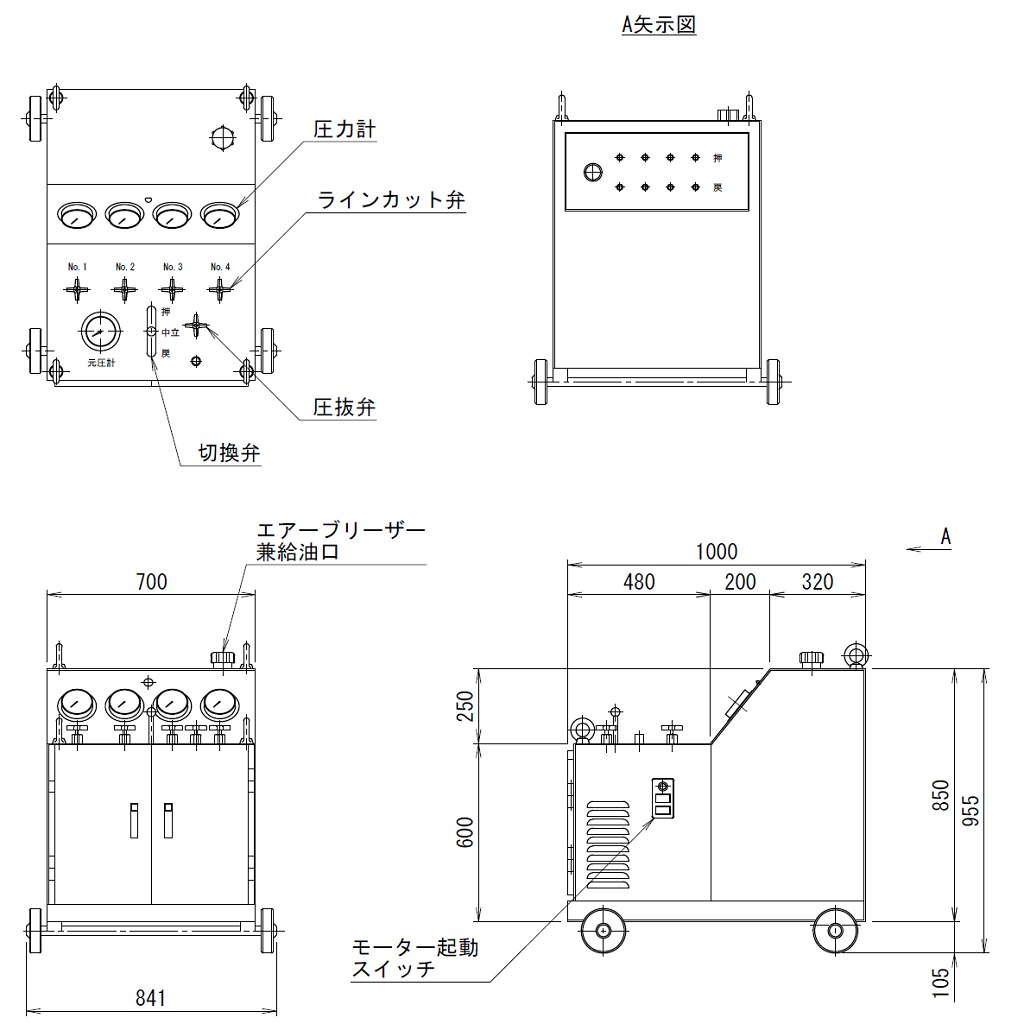

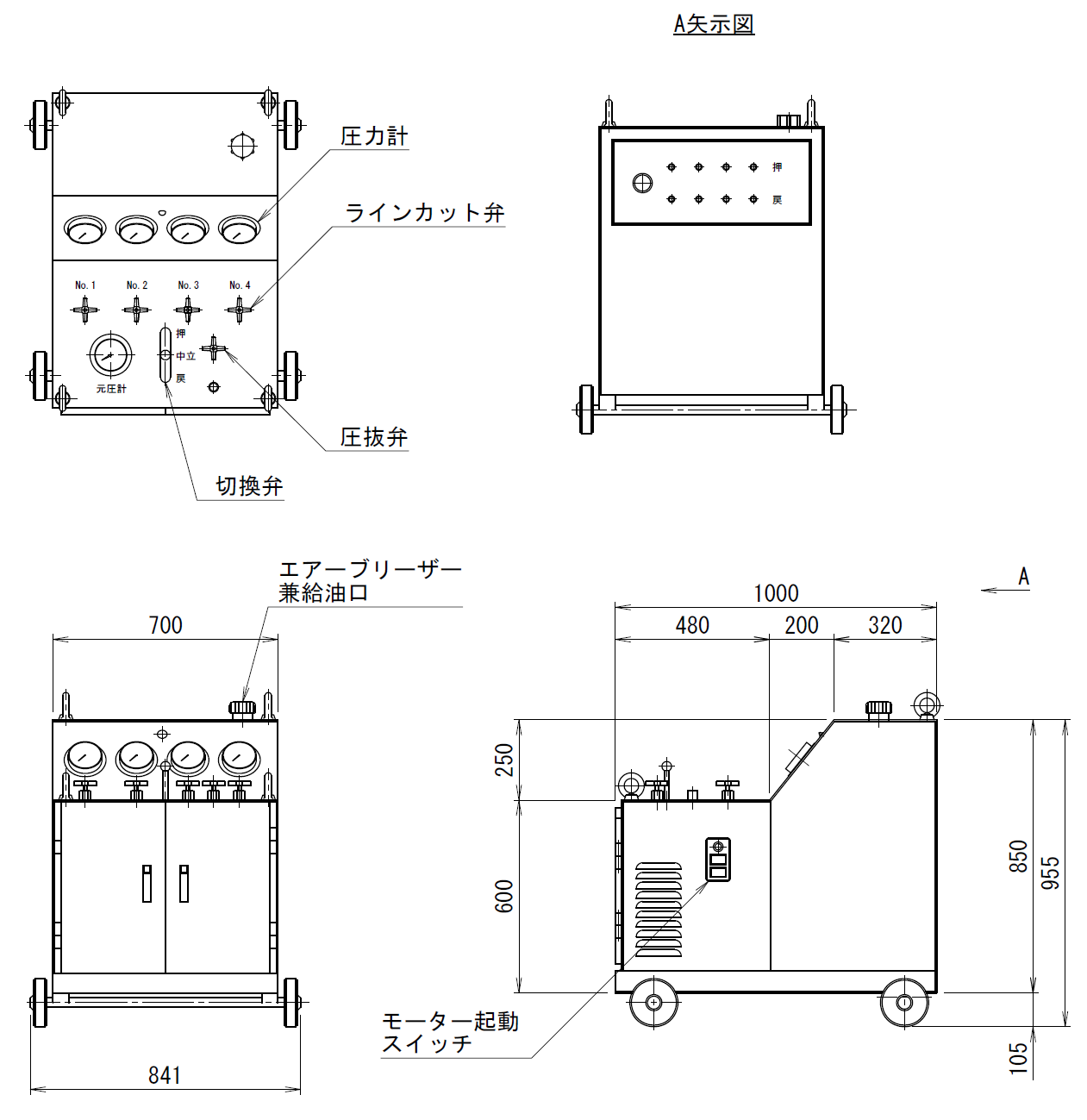

仕様
| 使用ポンプ | ERL-6 |
| 電動機 | 3.7kW-4P 200V |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：7MPa |
| 吐出量 | 高圧：3.2L/min
低圧：10L/min |
| 貯油量 | 80L |
| 重量 | 約419kg |
| ダウンロード | PDF DXF DWG |
仕様
| 使用ポンプ | ERL-6 |
| 電動機 | 5.5kW-4P 200V |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：7MPa |
| 吐出量 | 高圧：3.2L/min
低圧：17L/min |
| 貯油量 | 80L |
| 重量 | 約500kg |
| ダウンロード | PDF DXF DWG |

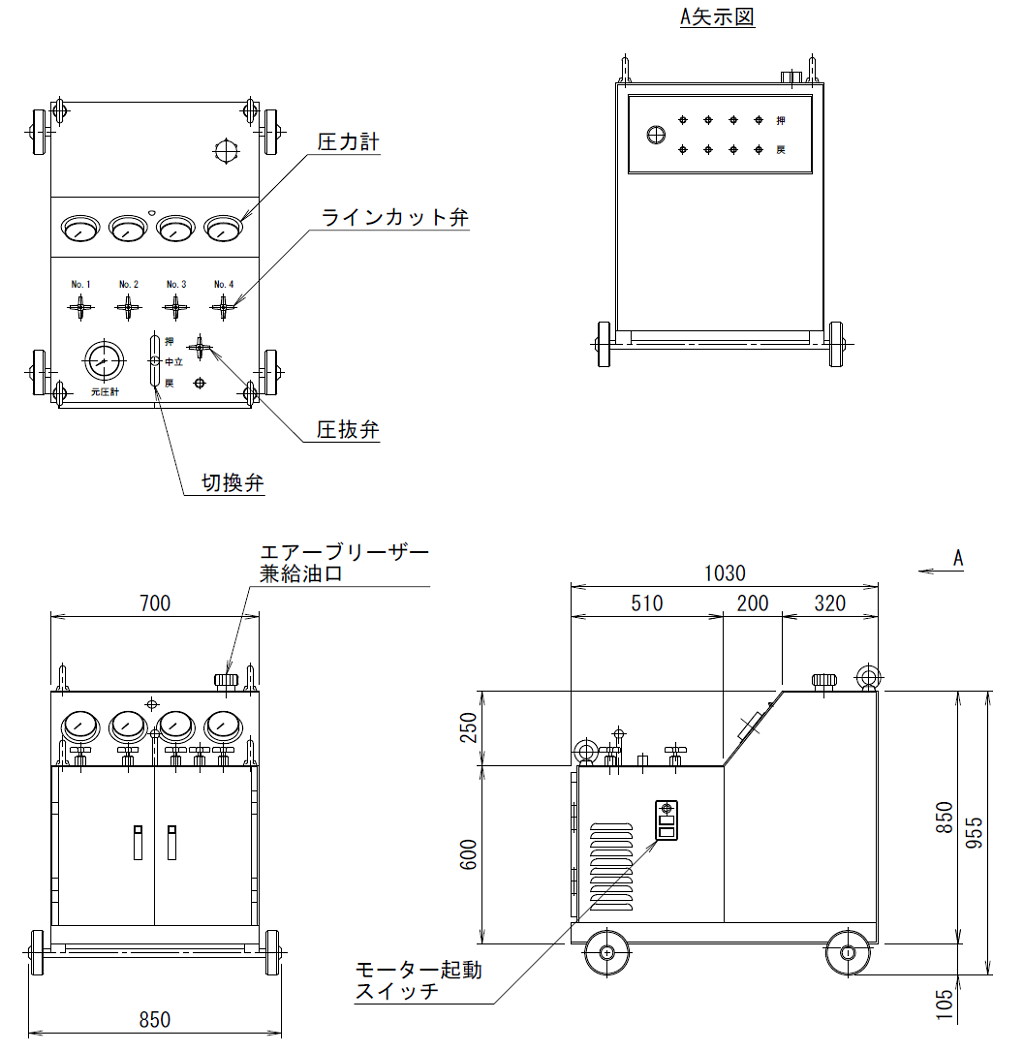

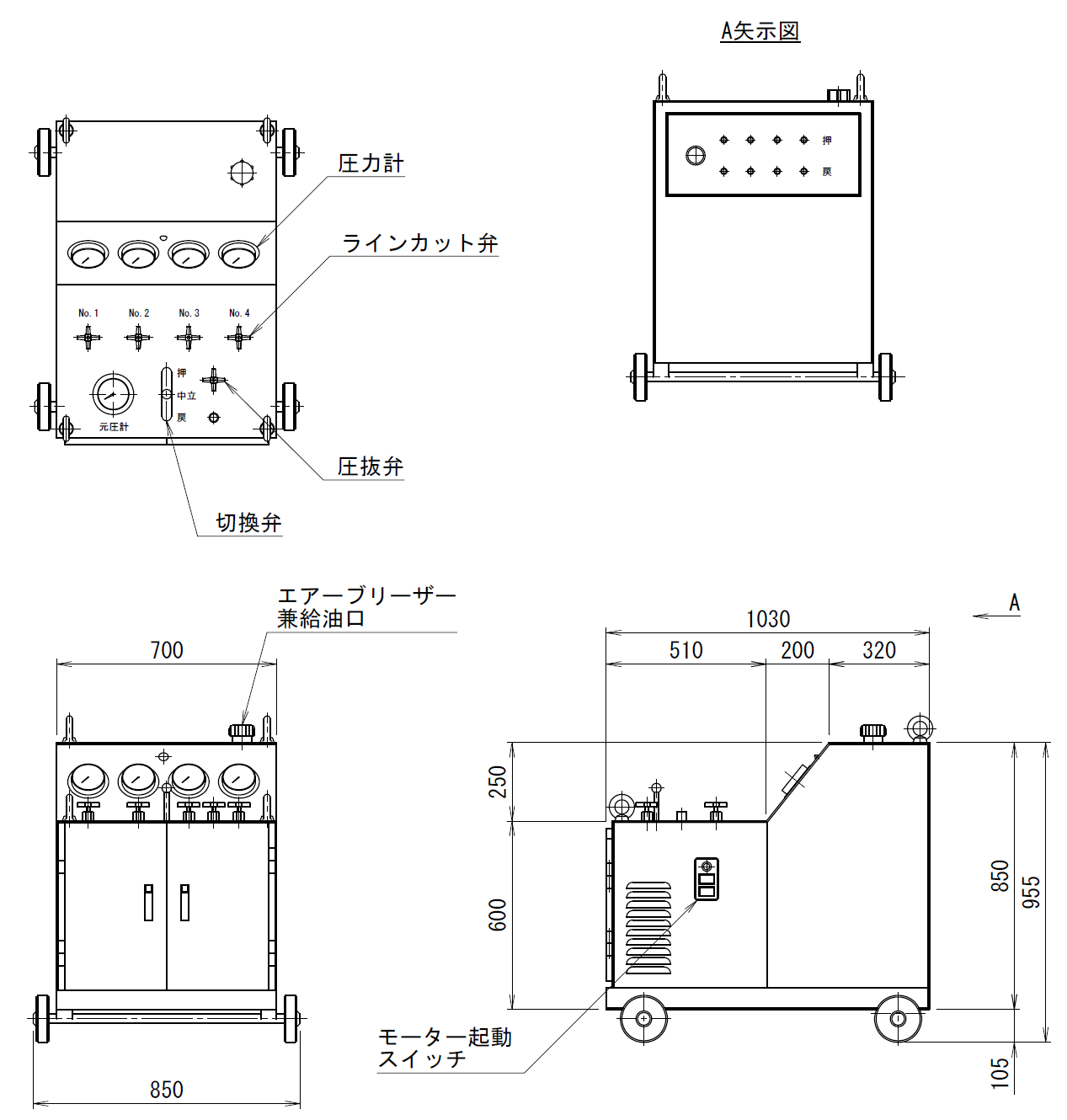

仕様
| 使用ポンプ | ER-7 |
| 電動機 | 7.5kW-4P 200V |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：- |
| 吐出量 | 高圧：5.2L/min
低圧：- |
| 貯油量 | 80L |
| 重量 | 約430kg |
| ダウンロード | PDF DXF DWG |

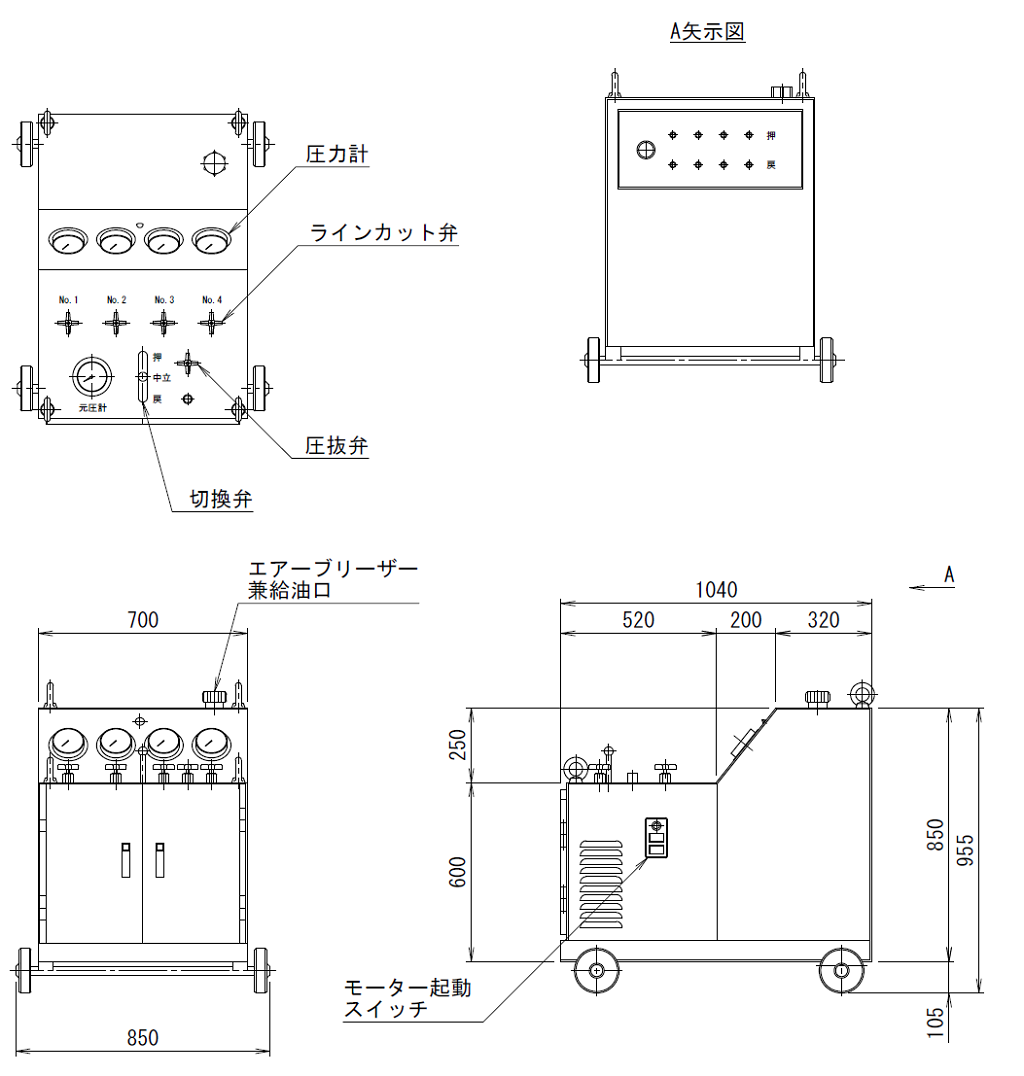

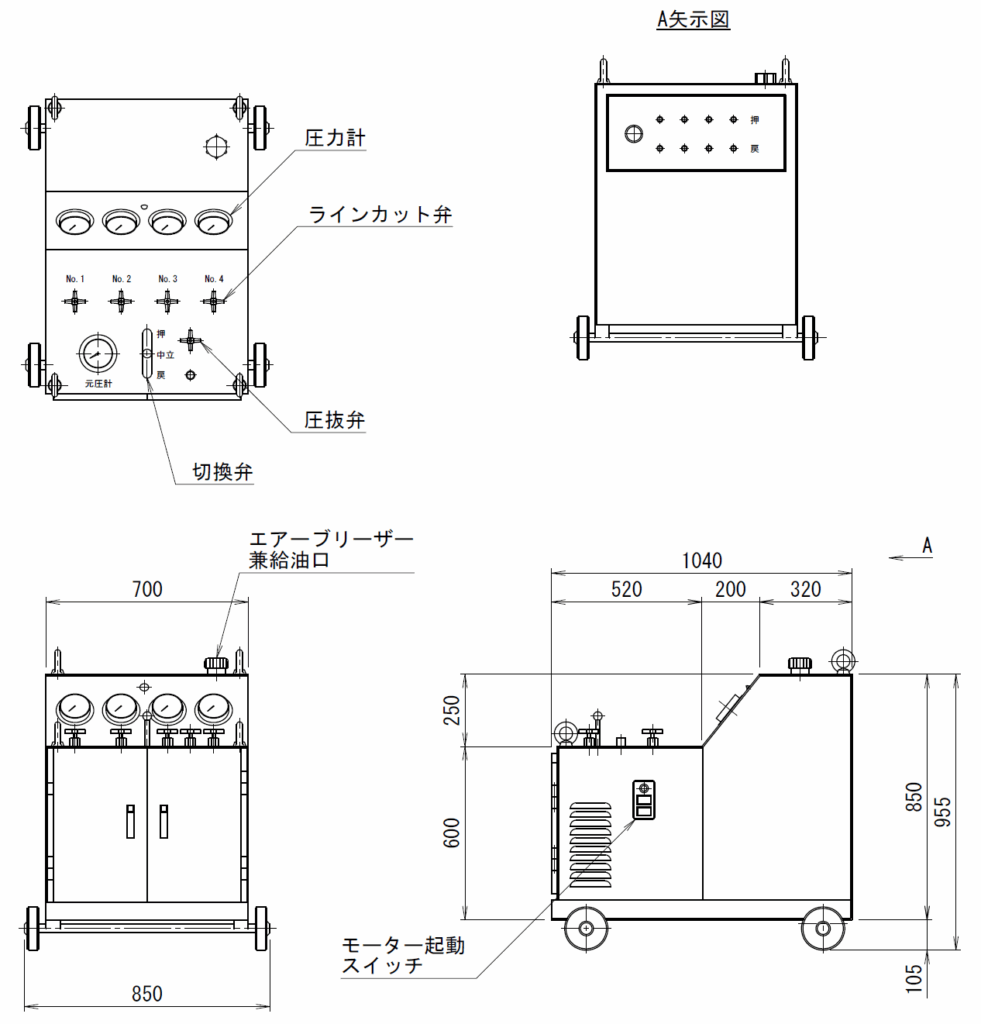

仕様
| 使用ポンプ | ERL-7-3G |
| 電動機 | 7.5kW-4P 200V |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：14MPa |
| 吐出量 | 高圧：5.2L/min
低圧：14L/min |
| 貯油量 | 80L |
| 重量 | 約480kg |
| ダウンロード | PDF DXF DWG |

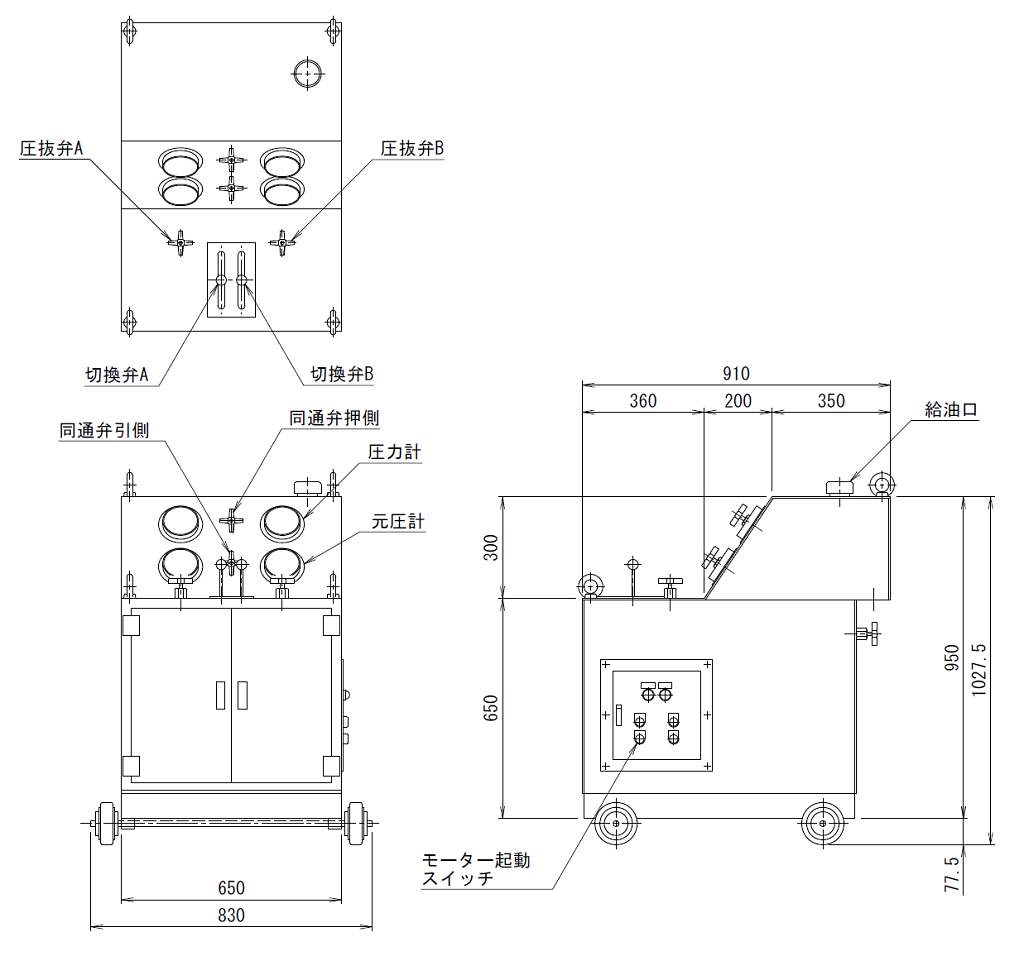

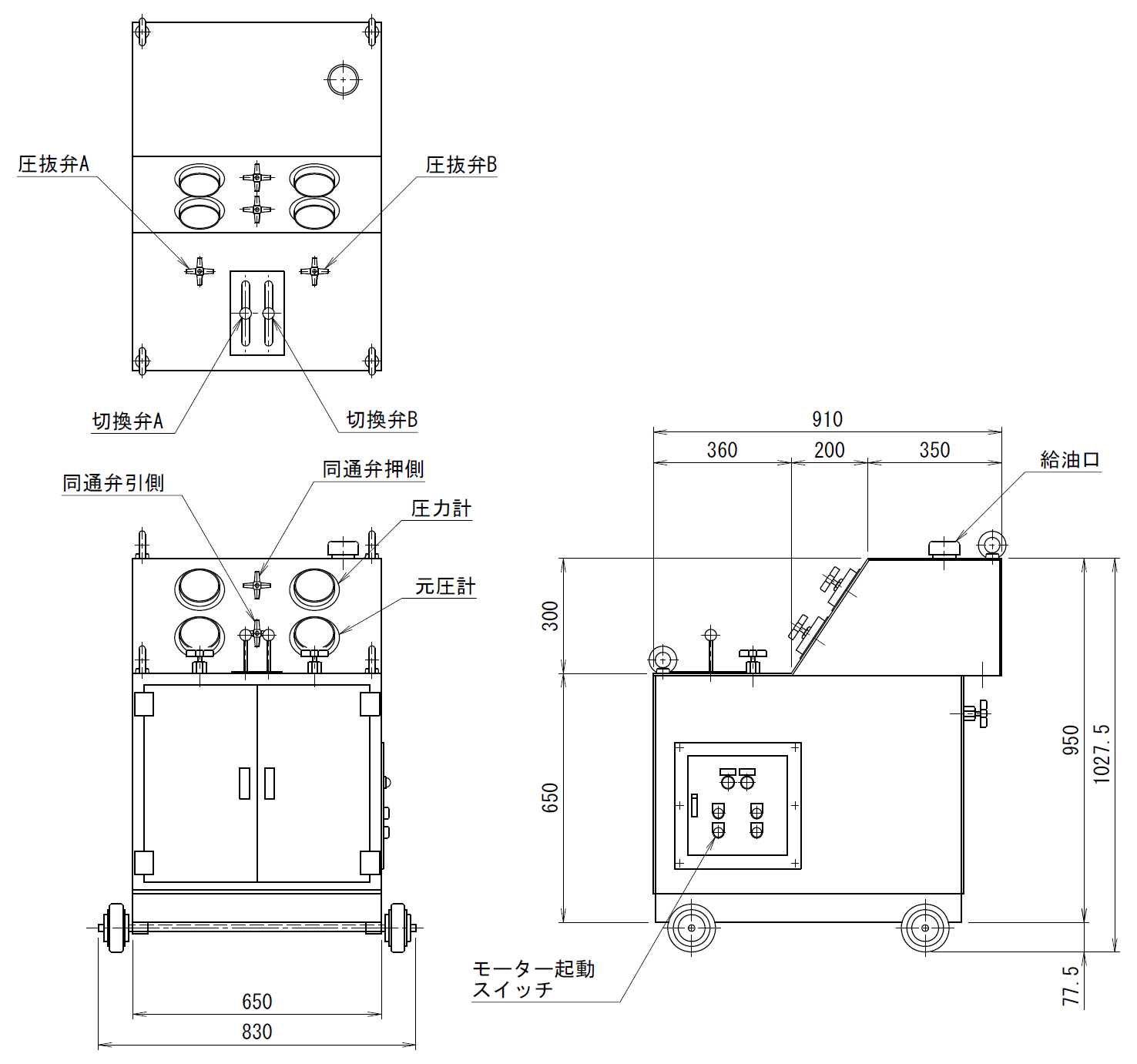

仕様
| 使用ポンプ | ERL-5 2台 |
| 電動機 | 2.2kW-4P 200V 2台 |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：7MPa |
| 吐出量 | 高圧：2.0L/min
低圧：8.9L/min |
| 貯油量 | 80L |
| 重量 | 約417kg |
| ダウンロード | PDF DXF DWG |

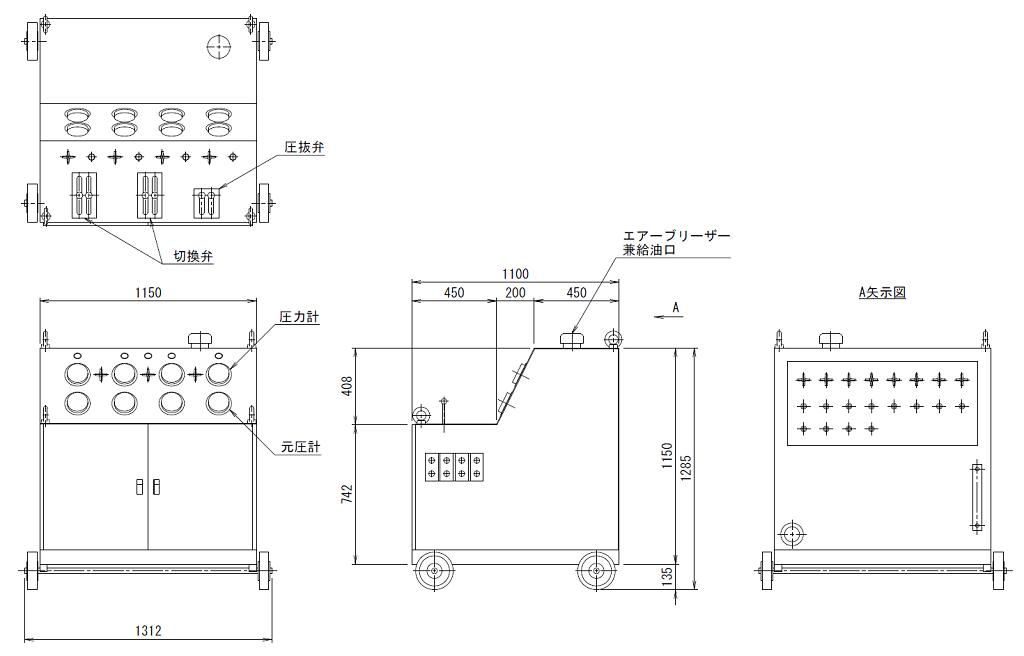

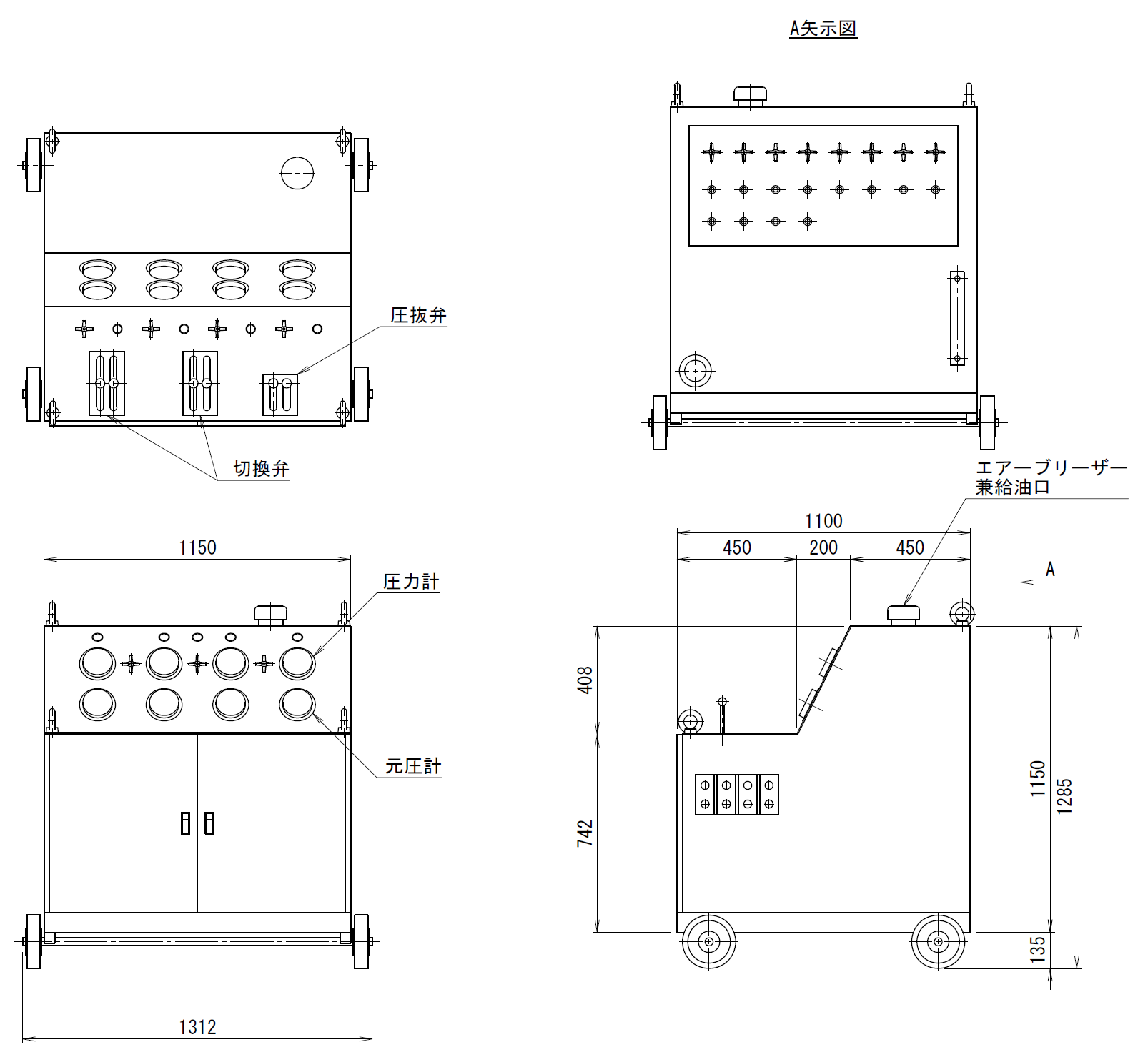

仕様
| 使用ポンプ | ER-5 4台 |
| 電動機 | 2.2kW-4P 200V 4台 |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：- |
| 吐出量 | 高圧：2.0L/min
低圧：- |
| 貯油量 | 200L |
| 重量 | 約920kg |
| ダウンロード | PDF DXF DWG |

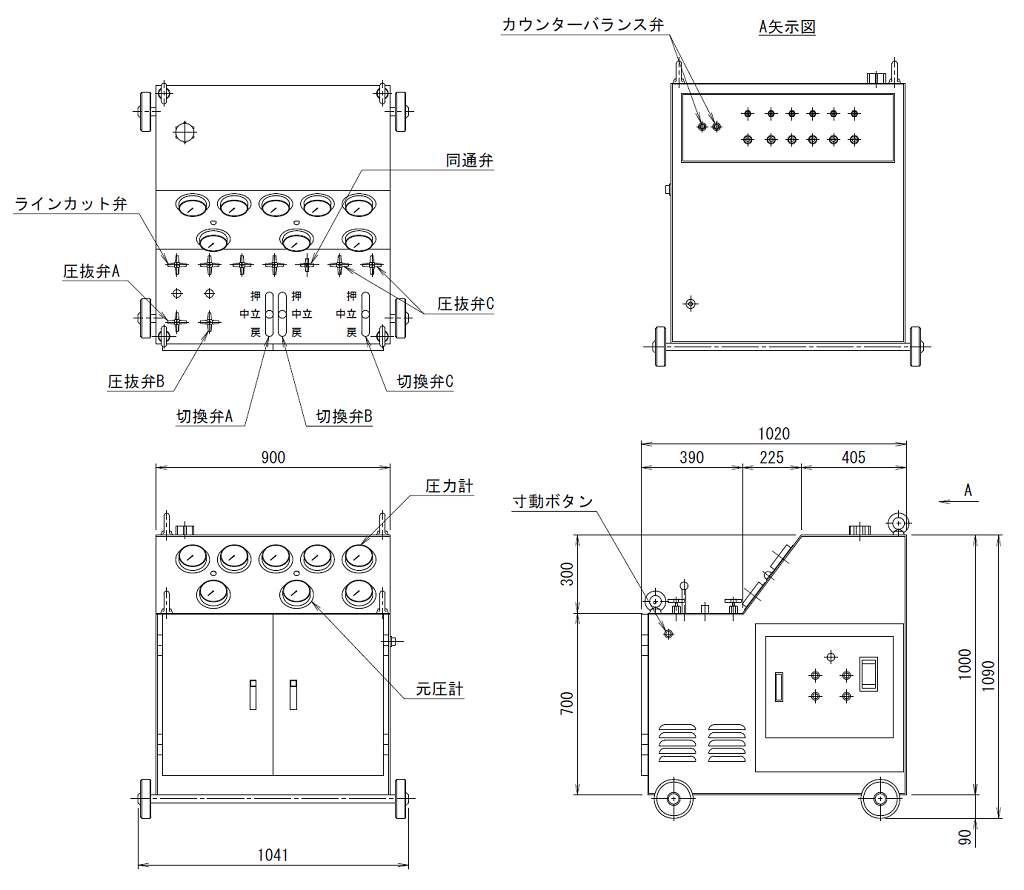

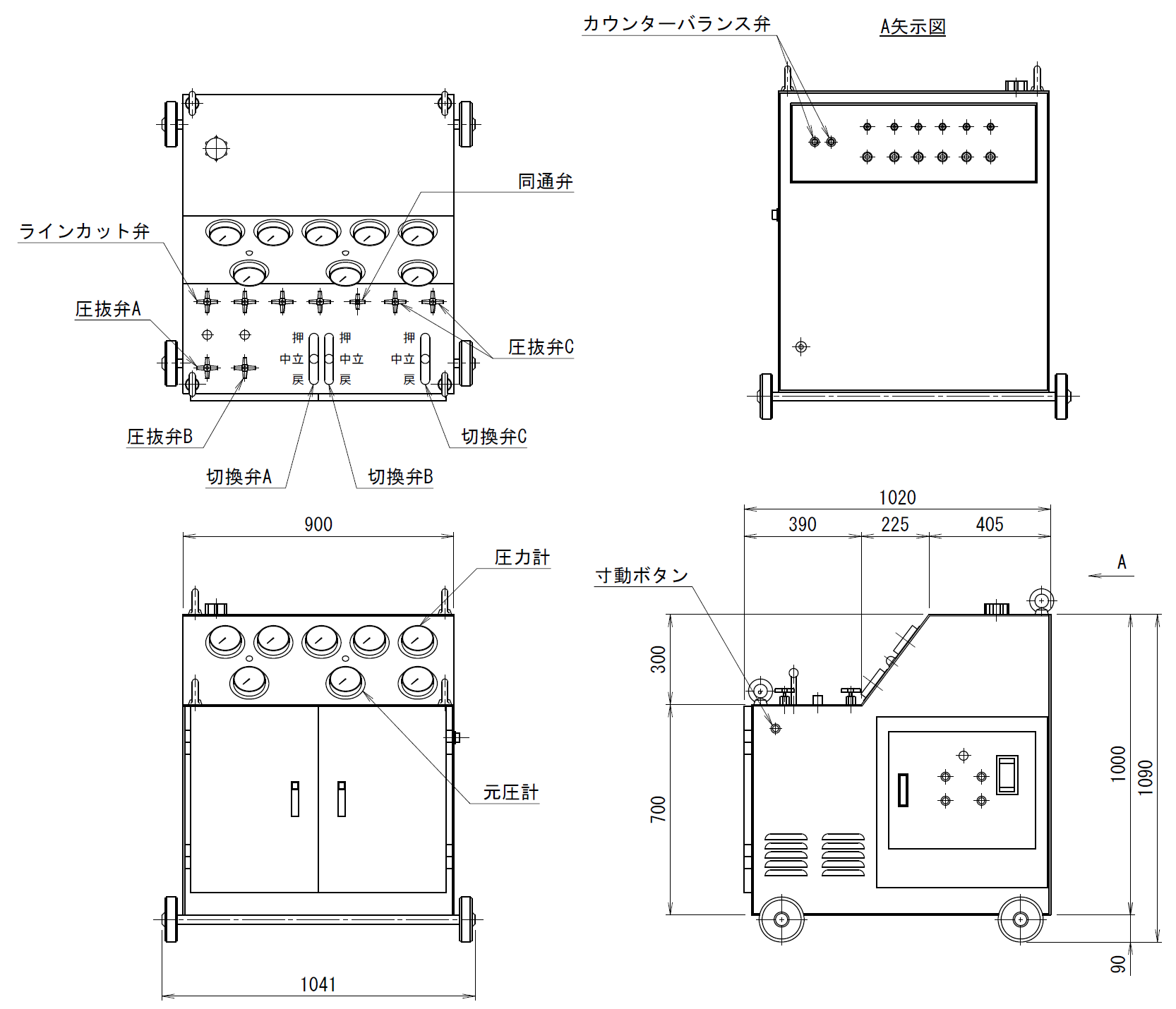

仕様
| 使用ポンプ | ER-6G 2台 |
| 電動機 | 3.7kW-4P 200V 2台 |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：14MPa |
| 吐出量 | 高圧：3.2L/min
低圧：10.0L/min |
| 貯油量 | 150L |
| 重量 | 約680kg |
| ダウンロード | PDF DXF DWG |

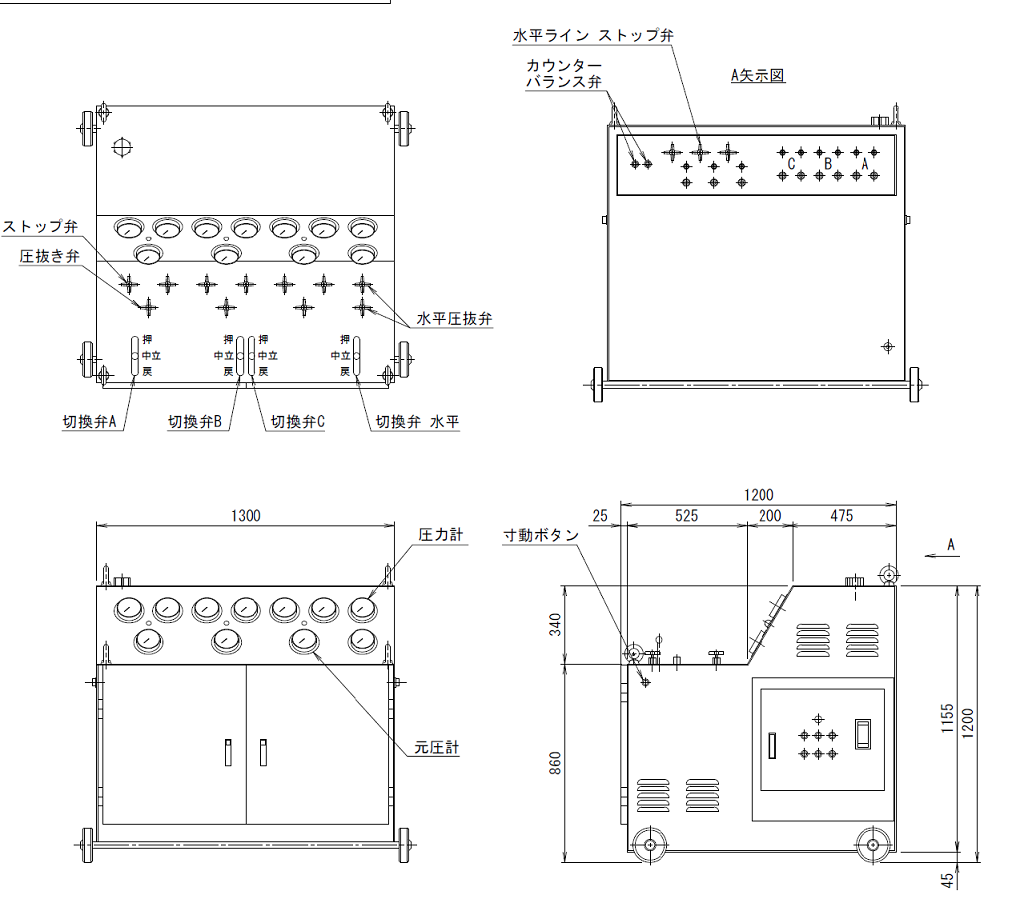

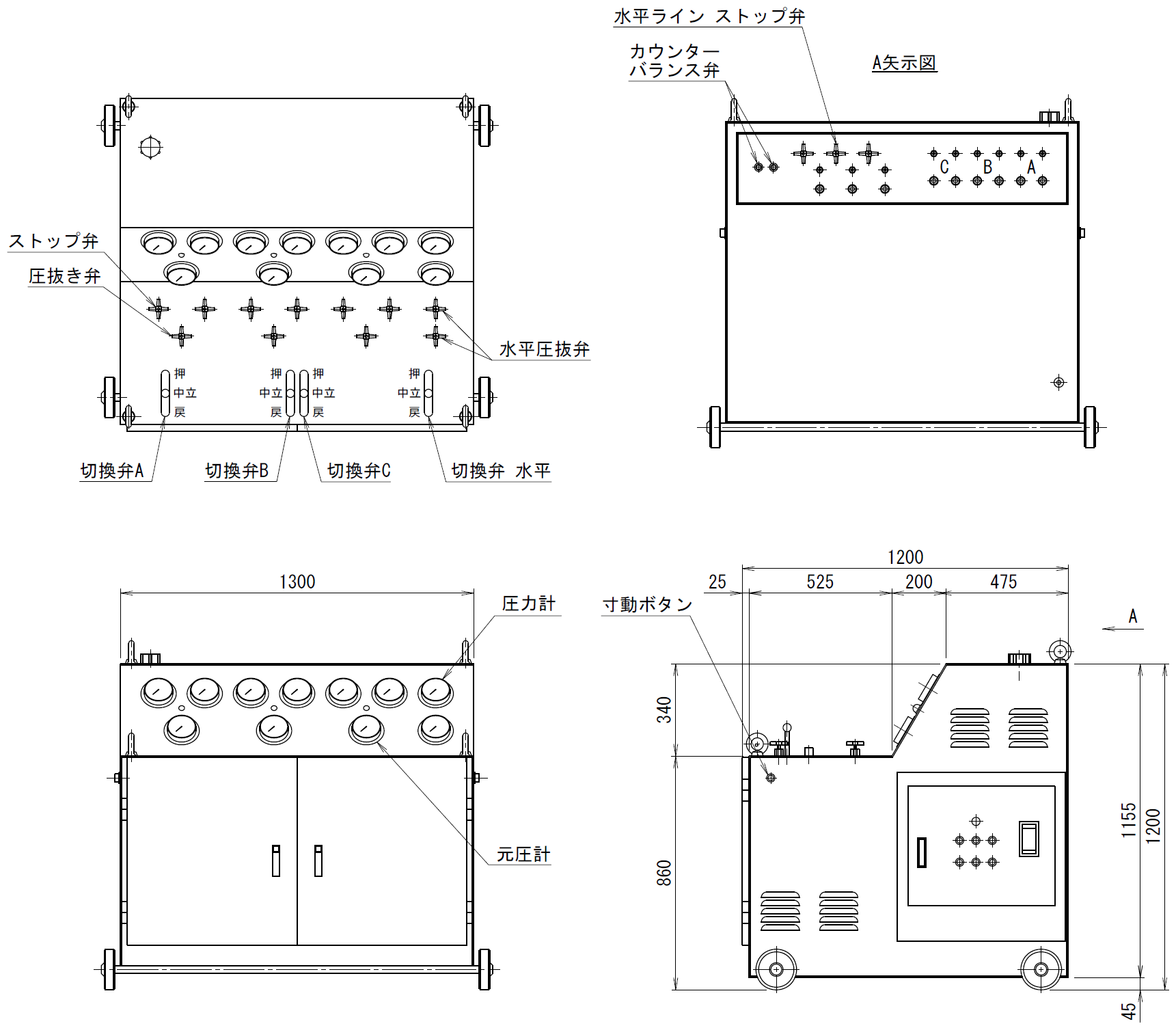

仕様
| 使用ポンプ | ER-6G 3台 |
| 電動機 | 3.7kW-4P 200V 3台 |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：14MPa |
| 吐出量 | 高圧：3.2L/min
低圧：10.0L/min |
| 貯油量 | 200L |
| 重量 | 約1140kg |
| ダウンロード | PDF DXF DWG |

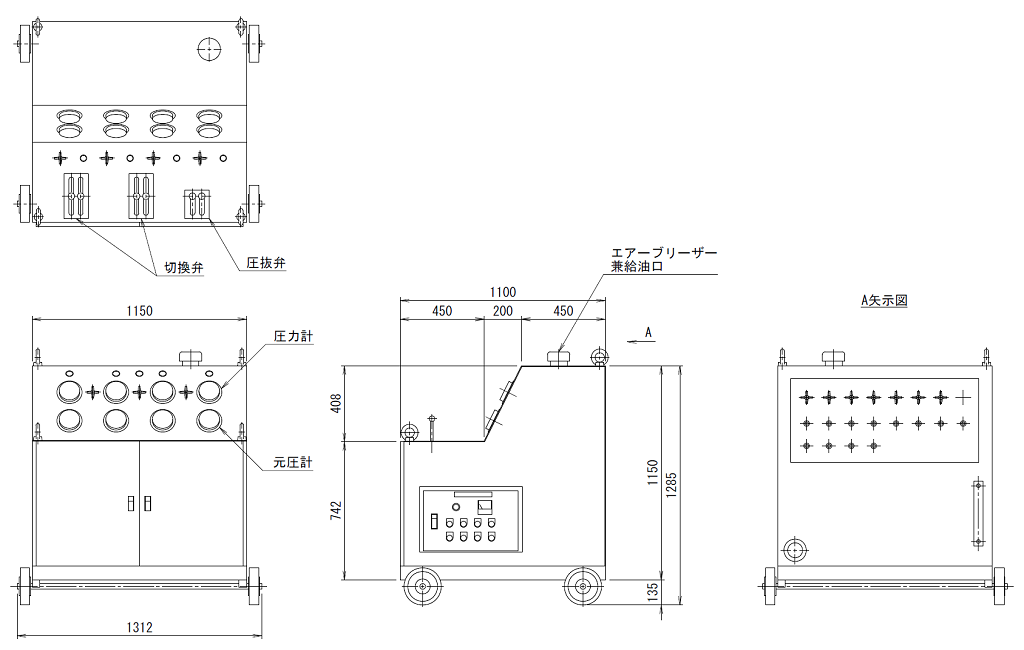

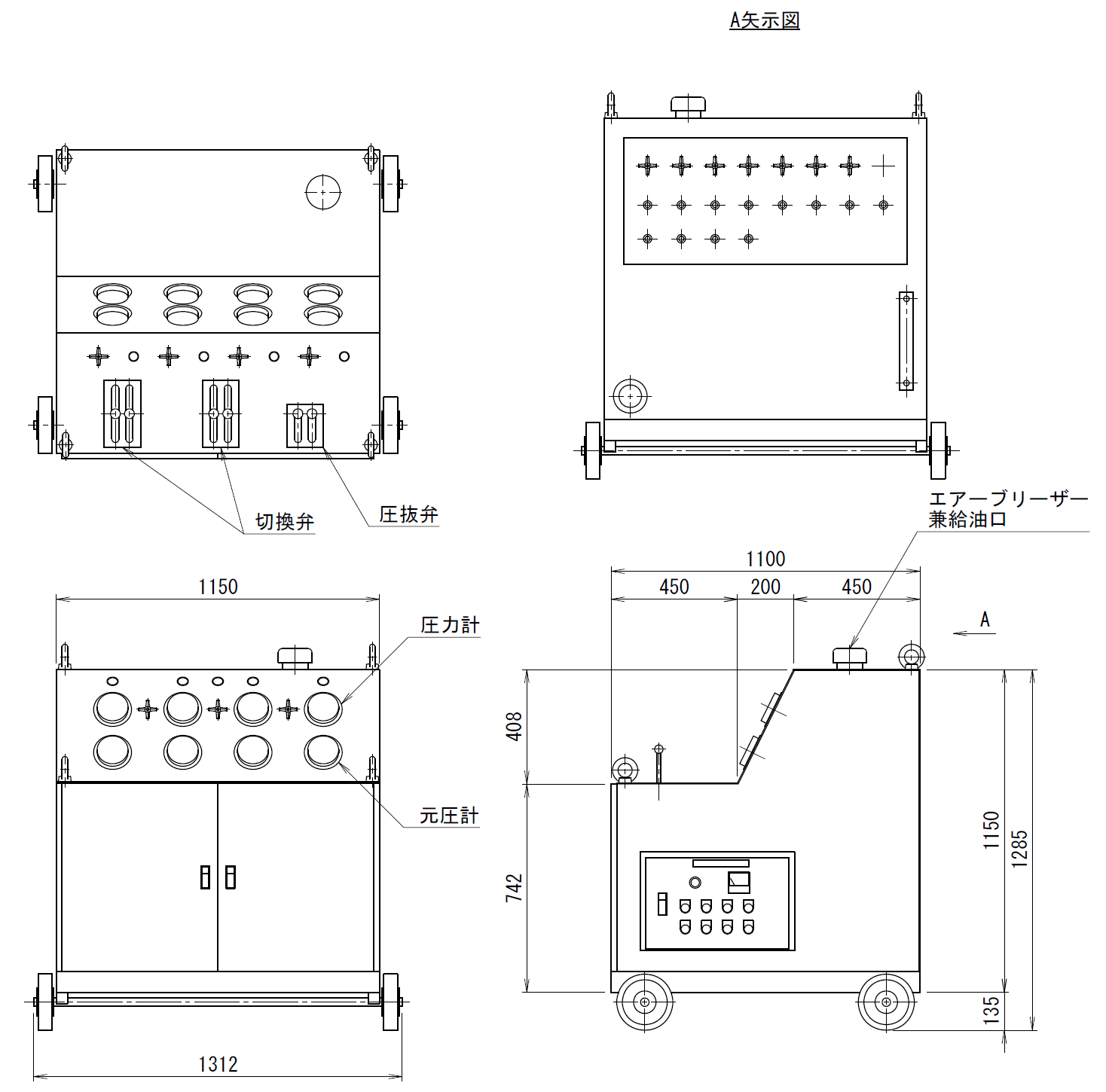

仕様
| 使用ポンプ | ER-6G 4台 |
| 電動機 | 3.7kW-4P 200V 4台 |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：- |
| 吐出量 | 高圧：3.2L/min
低圧：- |
| 貯油量 | 200L |
| 重量 | 約940kg |
| ダウンロード | PDF DXF DWG |

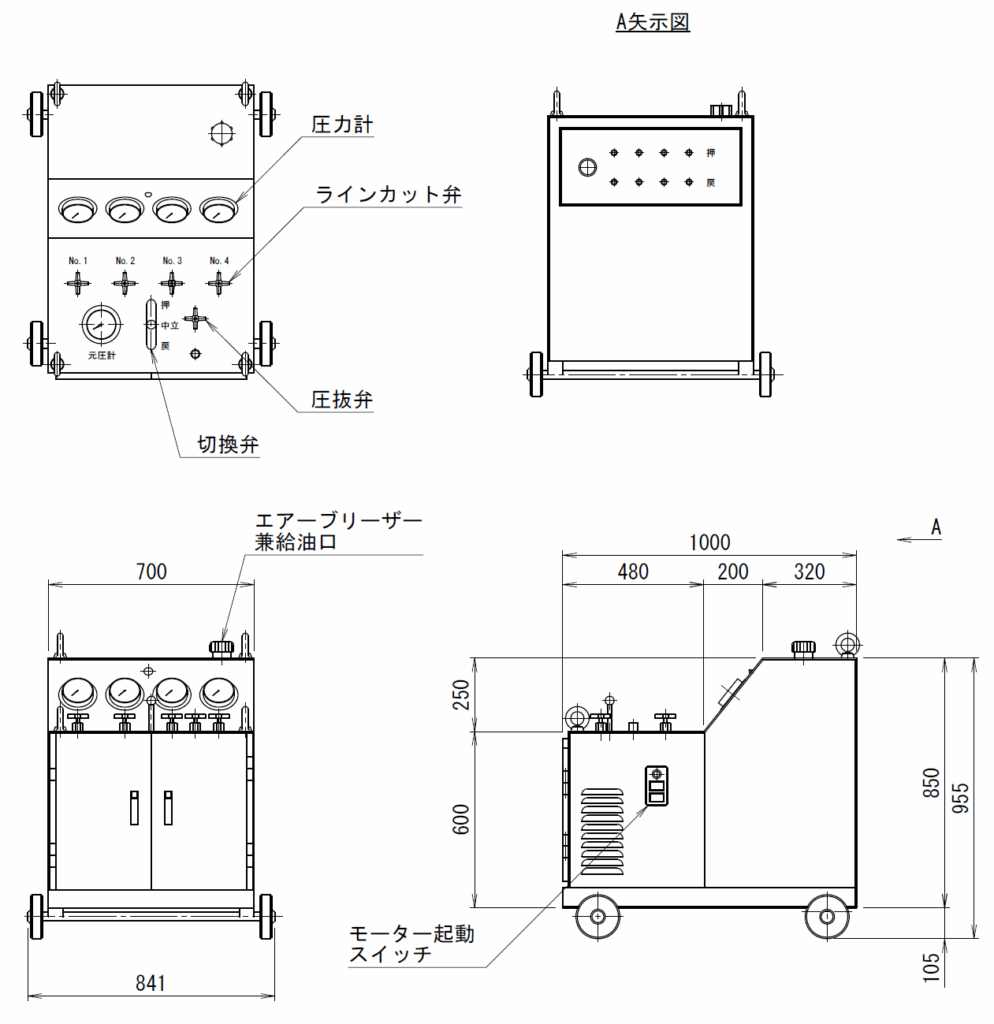

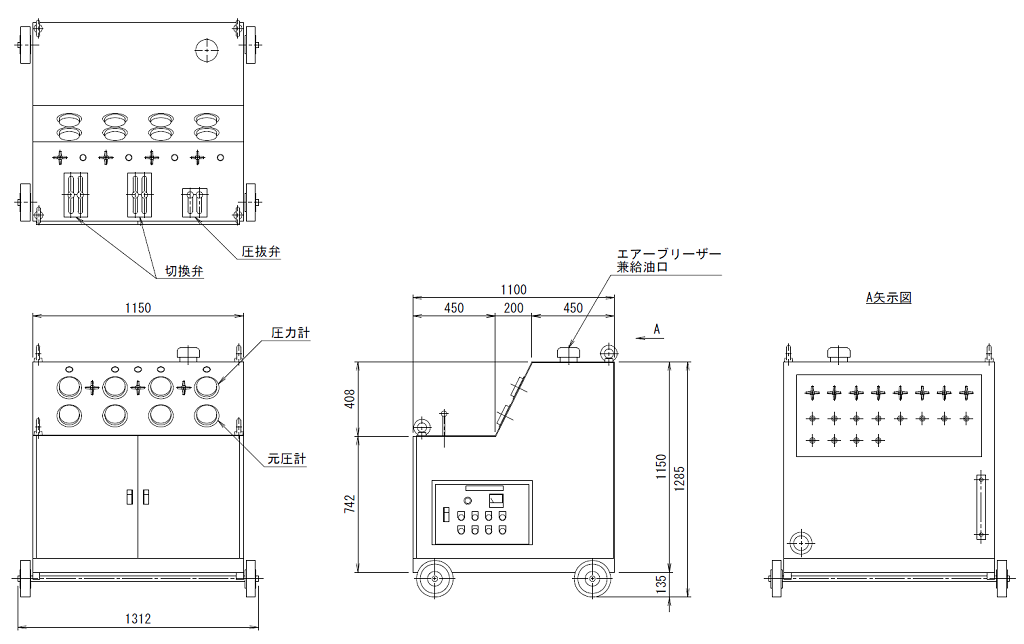

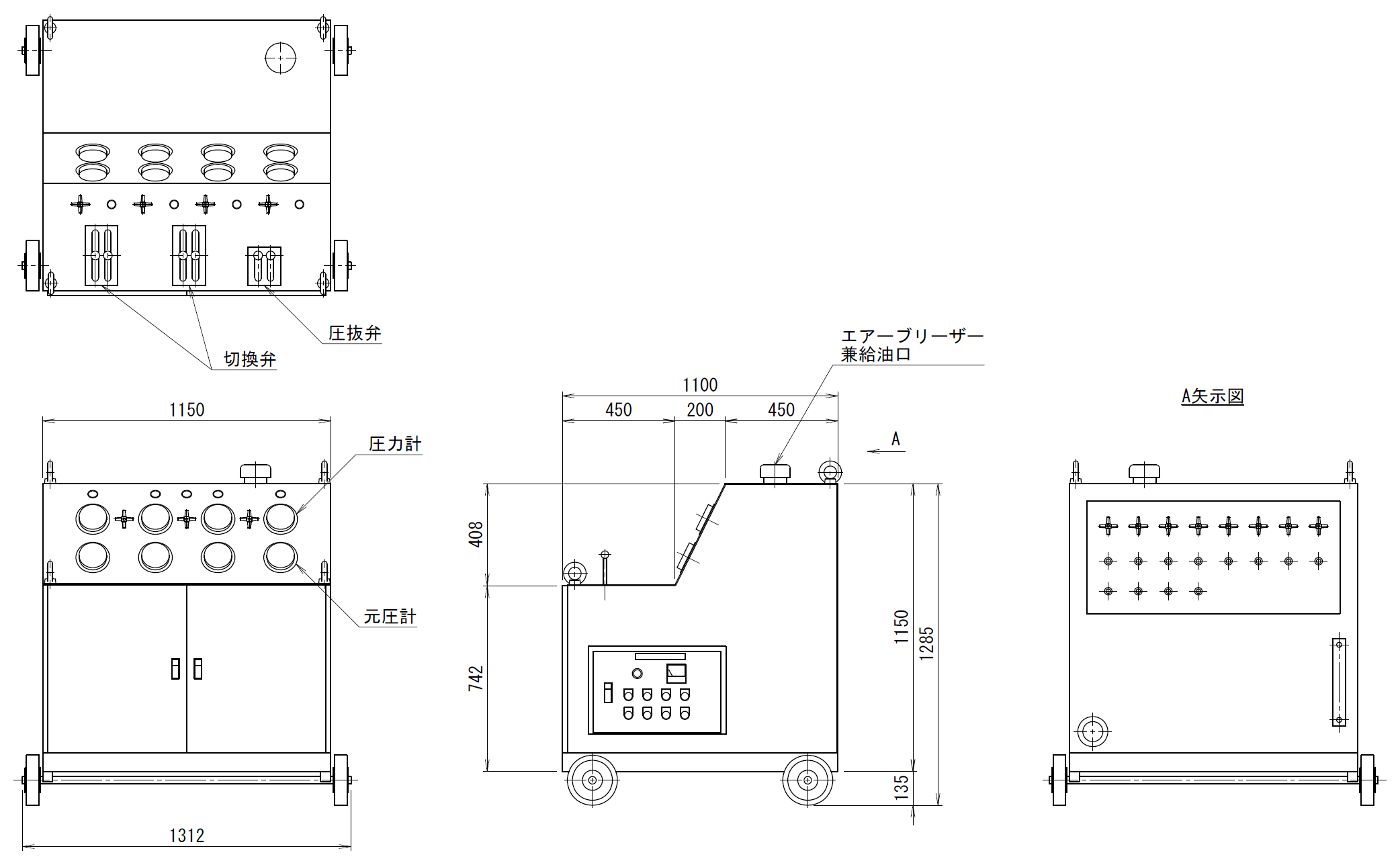

仕様
| 使用ポンプ | ER-7-3G 4台 |
| 電動機 | 5.5kW-4P 200V 4台 |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：14MPa |
| 吐出量 | 高圧：5.2L/min
低圧：14.0L/min |
| 貯油量 | 200L |
| 重量 | 約1120kg |
| ダウンロード | PDF DXF DWG |

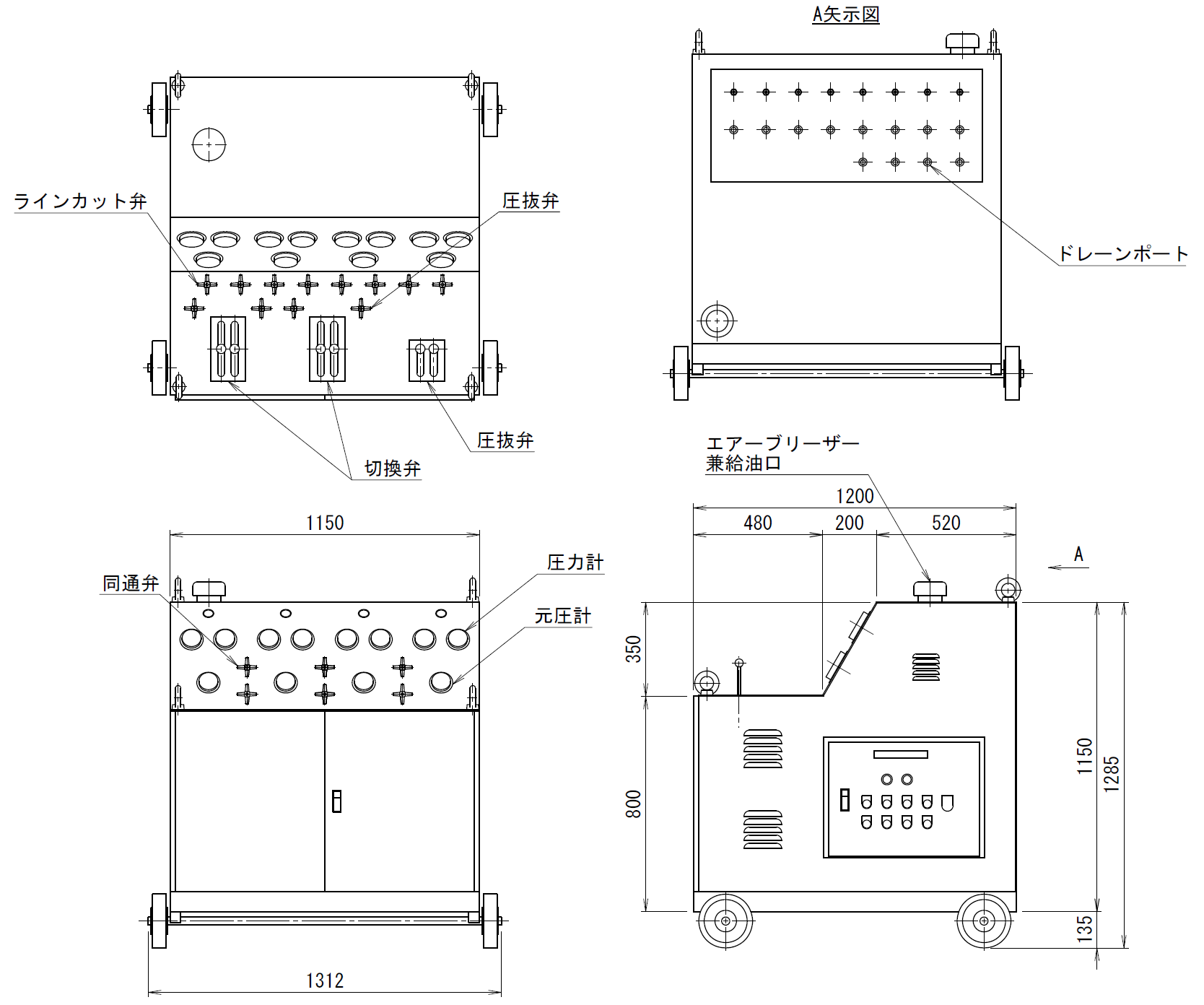

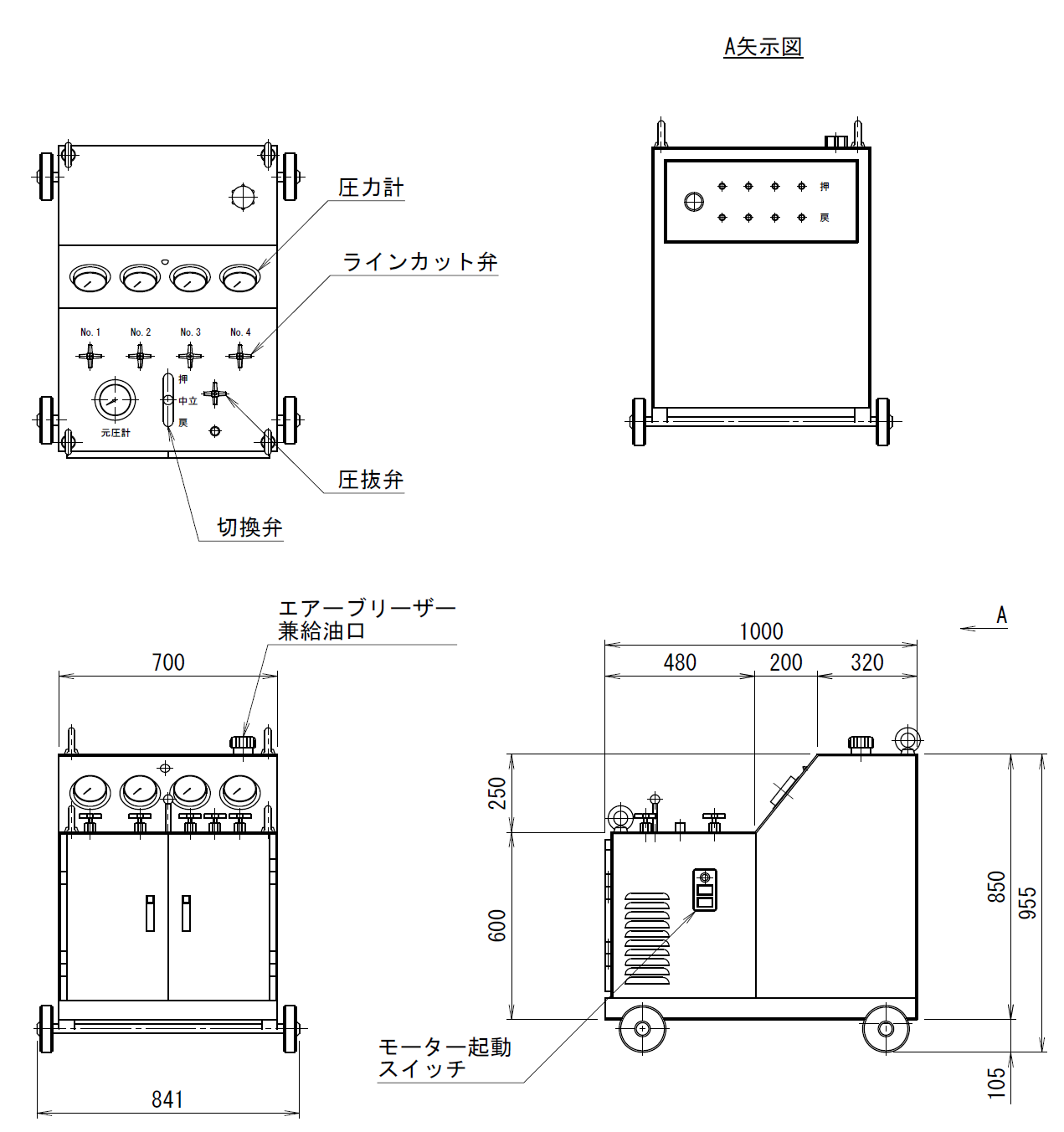

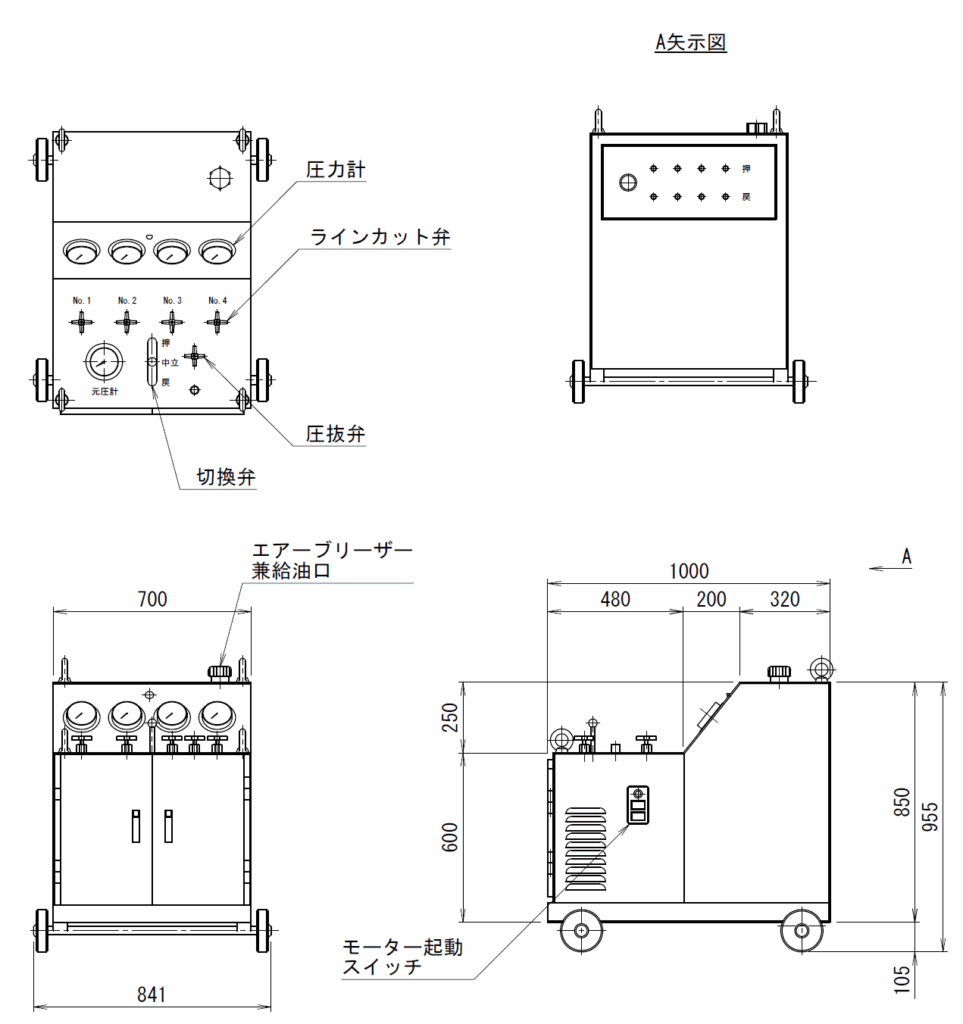

5.5kW 4連異荷重電動油圧ポンプユニット タイプB
仕様
| 使用ポンプ | ER-7-3G 4台 |
| 電動機 | 5.5kW-4P 200V 4台 |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：14MPa |
| 吐出量 | 高圧：5.2L/min
低圧：14.0L/min |
| 貯油量 | 200L |
| 重量 | 約1120kg |
| ダウンロード | PDF DXF DWG |

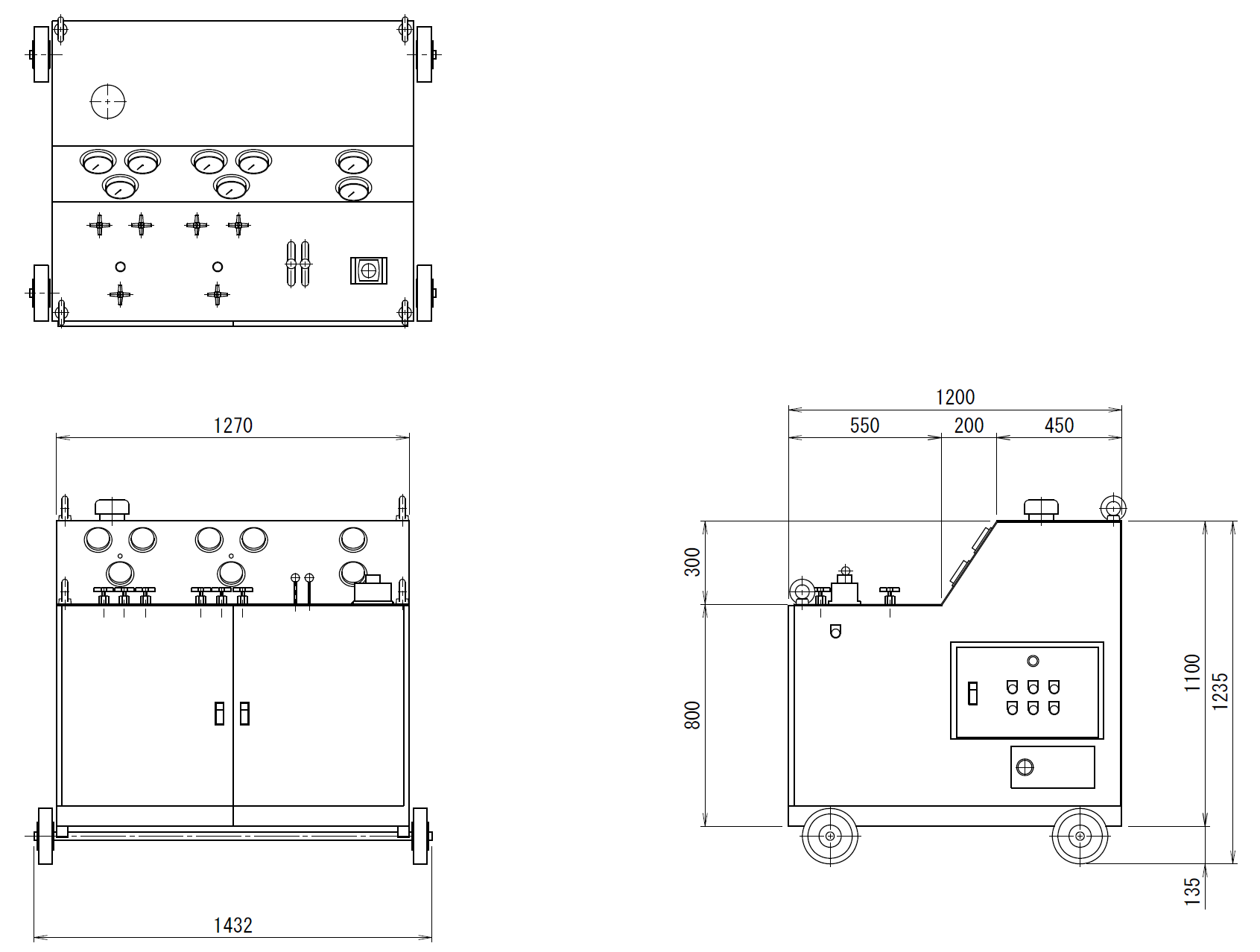

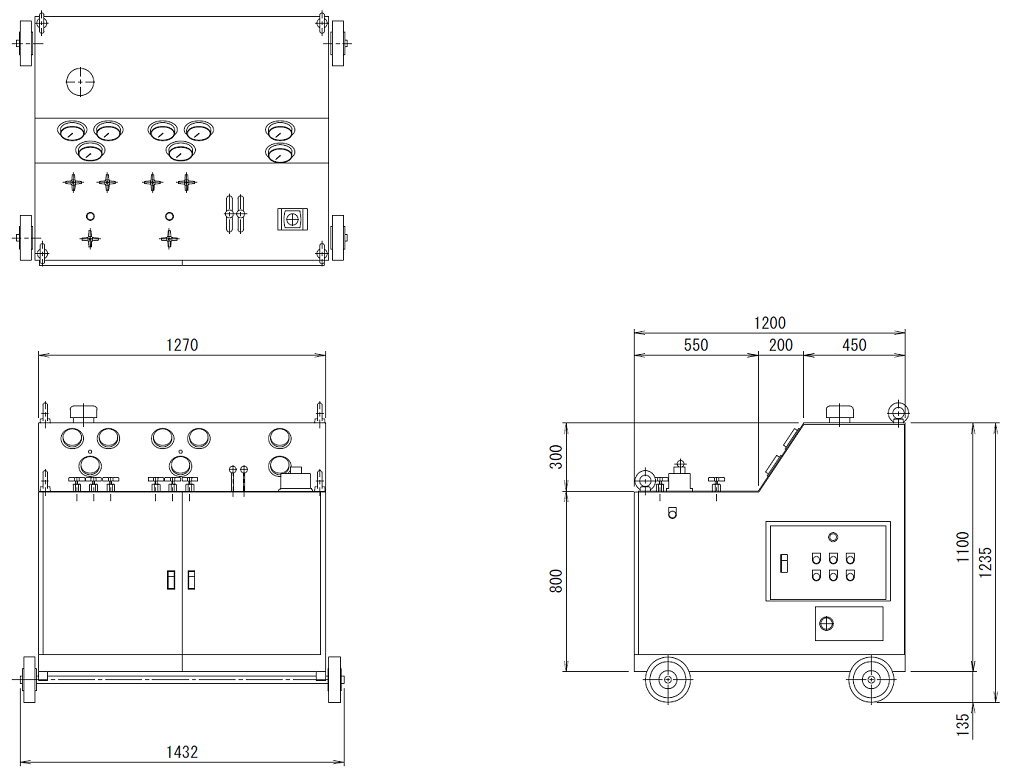

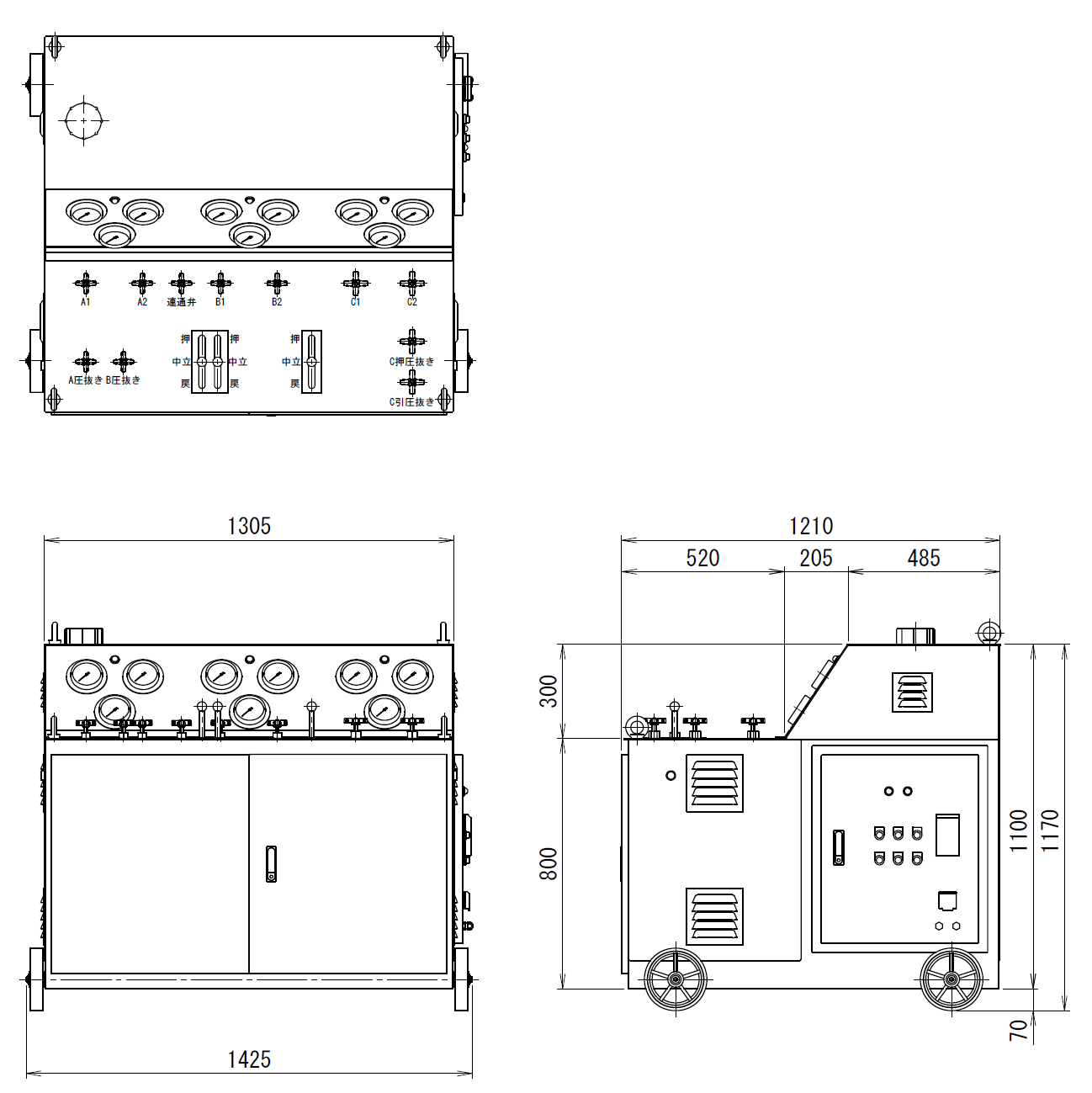

油圧送出し装置用電動油圧ポンプユニット(2連異荷重タイプ)
仕様
| 使用ポンプ | ER-6 2台 | PC3(二ホンスピンドル) 1台 |
| 電動機 | 3.7kW-4P 200V 2台 | 15kW-4P 200V 1台 |
| 周波数 | 50(60)Hz | 50(60)Hz |
| 回転数 | 1450(1740)rpm | 1450(1740)rpm |
| 最高使用圧力 | 高圧：75MPa
低圧：7MPa | 高圧：21MPa |
| 吐出量 | 高圧：3.2L/min
低圧：17.0L/min | 高圧：47.0L/min |
| 貯油量 | 200L | |
| 重量 | 約1070kg | |
| ダウンロード | PDF DXF DWG | |

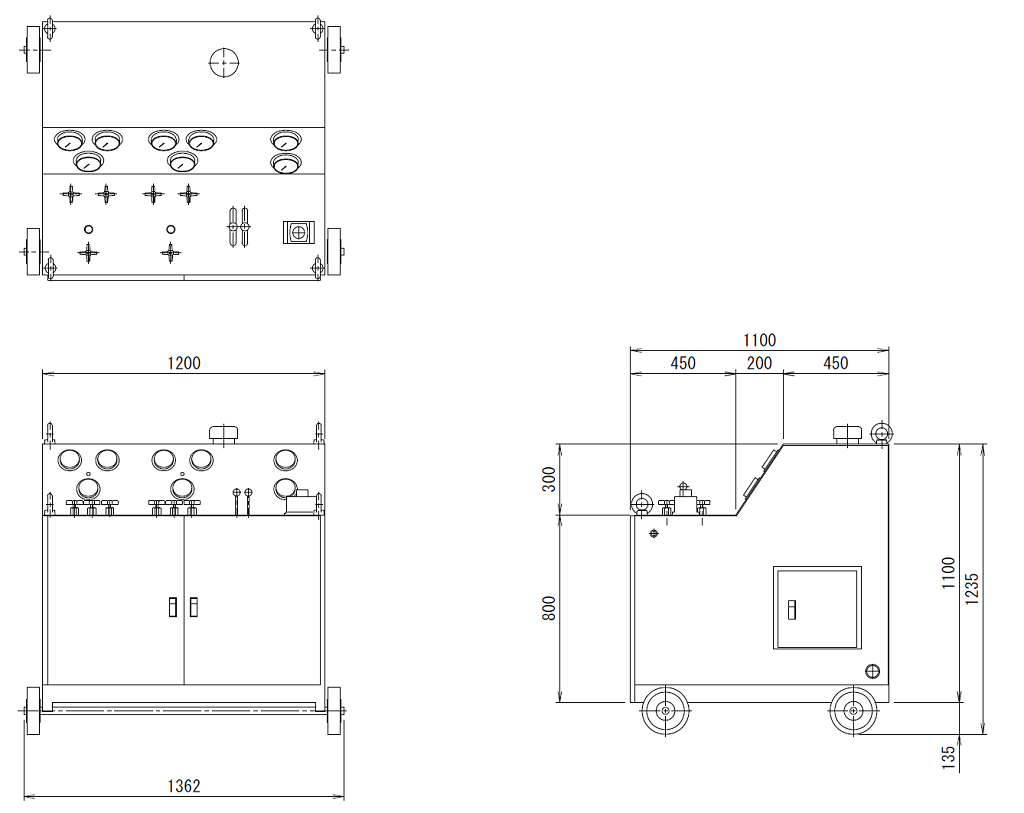

仕様
| 使用ポンプ | ER-6W 2台 | PC3(二ホンスピンドル) 1台 |
| 電動機 | 7.5kW-4P 200V 2台 | 11kW-4P 200V 1台 |
| 周波数 | 50(60)Hz | 50(60)Hz |
| 回転数 | 1450(1740)rpm | 1450(1740)rpm |
| 最高使用圧力 | 高圧：75MPa
低圧：- | 高圧：21MPa |
| 吐出量 | 高圧：3.2L/min
低圧：- | 高圧：47.0L/min |
| 貯油量 | 150L | |
| 重量 | 約1100kg | |
| ダウンロード | PDF DXF DWG | |

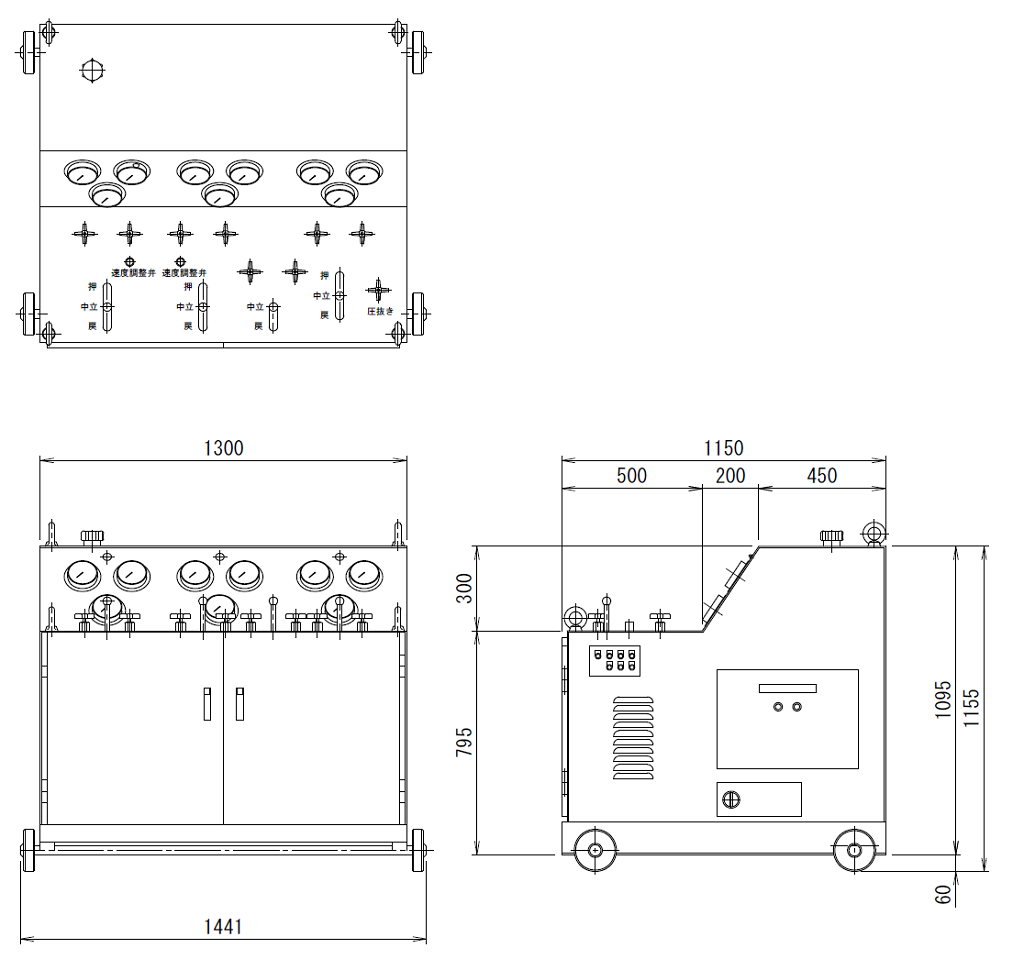

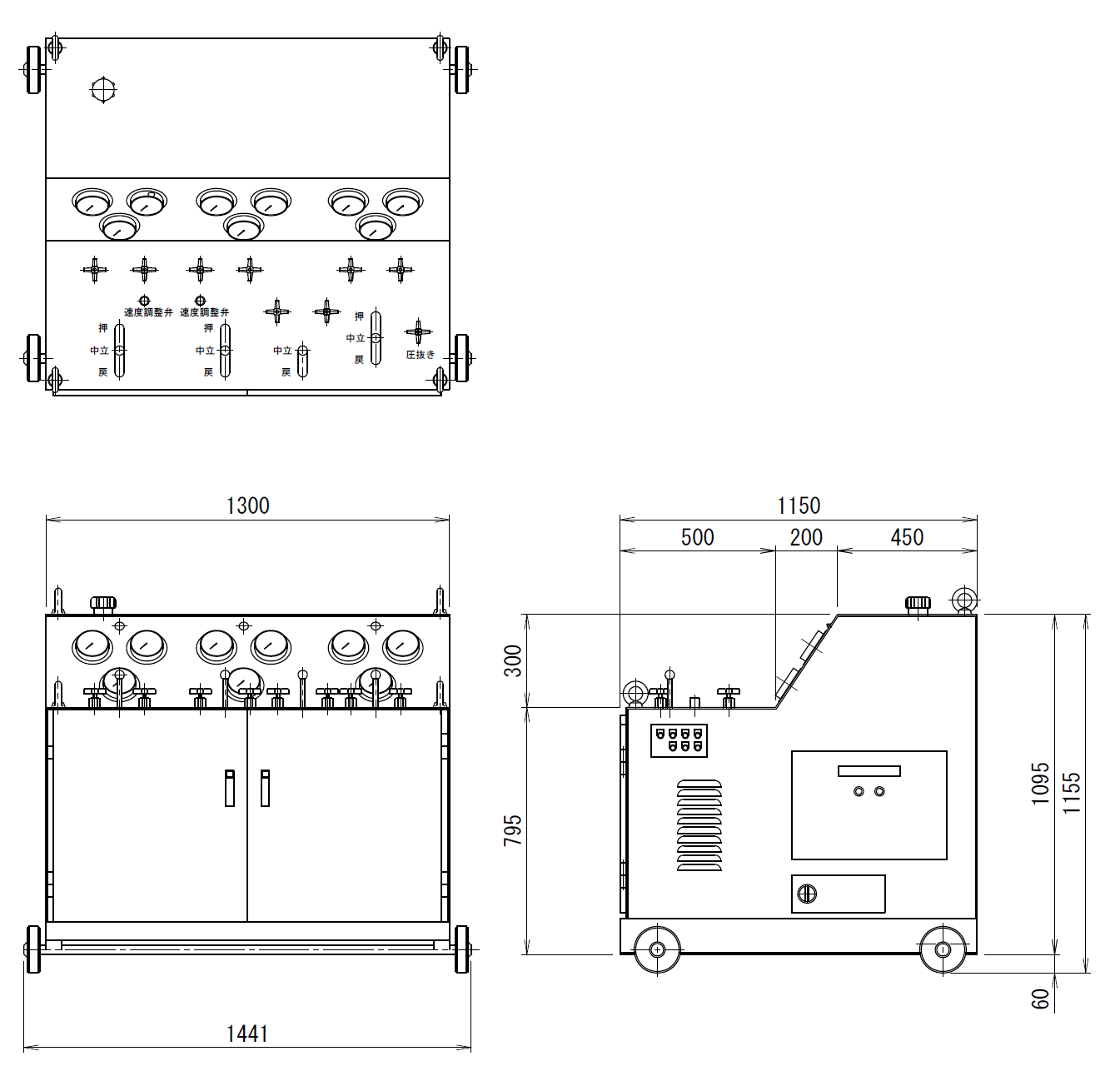

仕様
| 使用ポンプ | ERL-5 2台 | PC3(二ホンスピンドル) 1台 |
| 電動機 | 2.2kW-4P 200V 2台 | 11kW-4P 200V 1台 |
| 周波数 | 50(60)Hz | 50(60)Hz |
| 回転数 | 1450(1740)rpm | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：7MPa | 高圧：21MPa |
| 吐出量 | 高圧：2.0L/min
低圧：8.9L/min | 高圧：47.0L/min |
| 貯油量 | 150L | |
| 重量 | 約1100kg | |
| ダウンロード | PDF DXF DWG | |
仕様
| 使用ポンプ | ERL-5 2台 | PC3(二ホンスピンドル) 1台 |
| 電動機 | 2.2kW-4P 200V 2台 | 11kW-4P 200V 1台 |
| 周波数 | 50(60)Hz | 50(60)Hz |
| 回転数 | 1450(1740)rpm | 1450(1740)rpm |
| 最高使用圧力 | 高圧：70MPa
低圧：7MPa | 高圧：21MPa |
| 吐出量 | 高圧：2.0L/min
低圧：8.9L/min | 高圧：47.0L/min |
| 貯油量 | 150L | |
| 重量 | 約1100kg | |
| ダウンロード | PDF DXF DWG | |

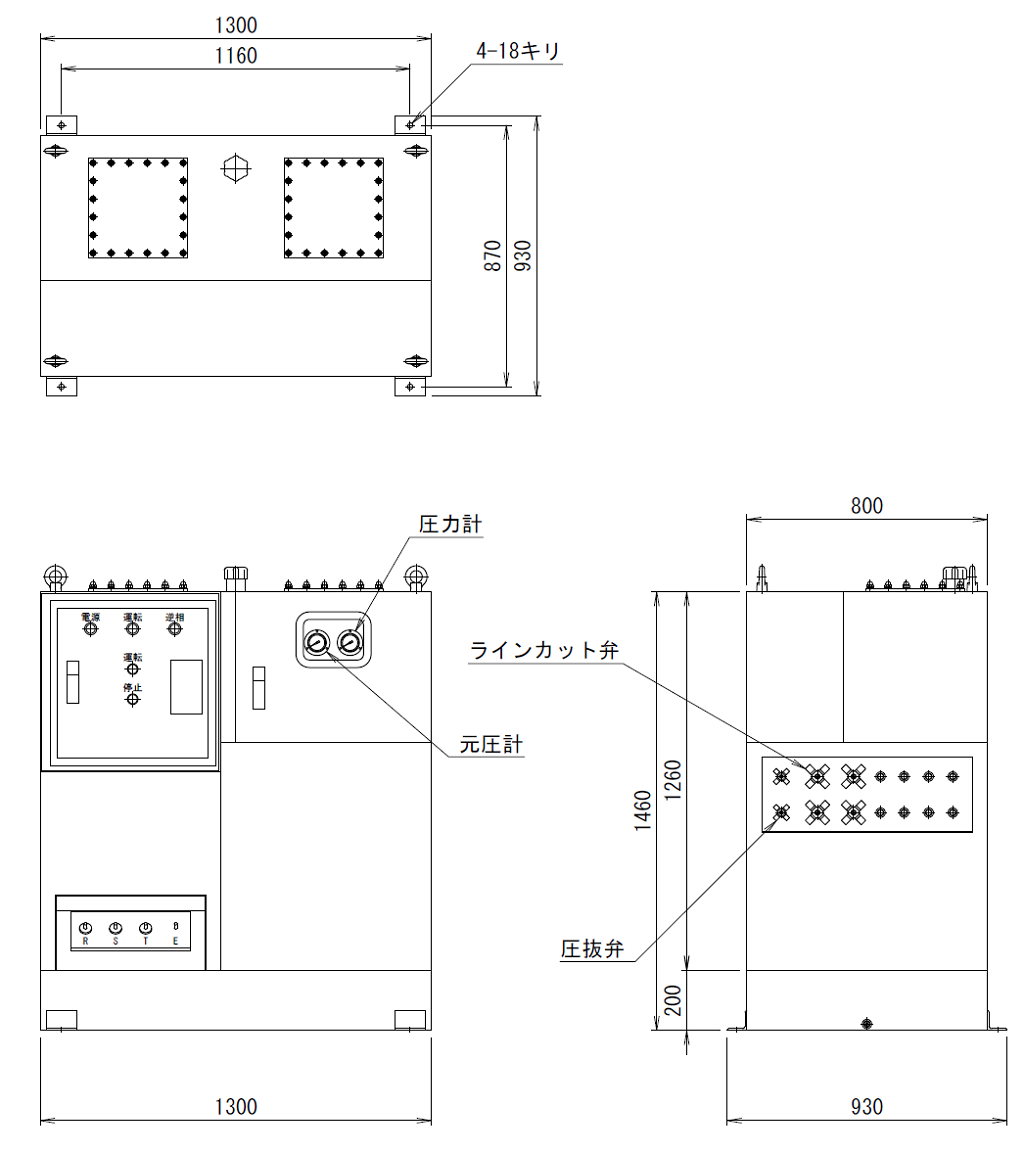

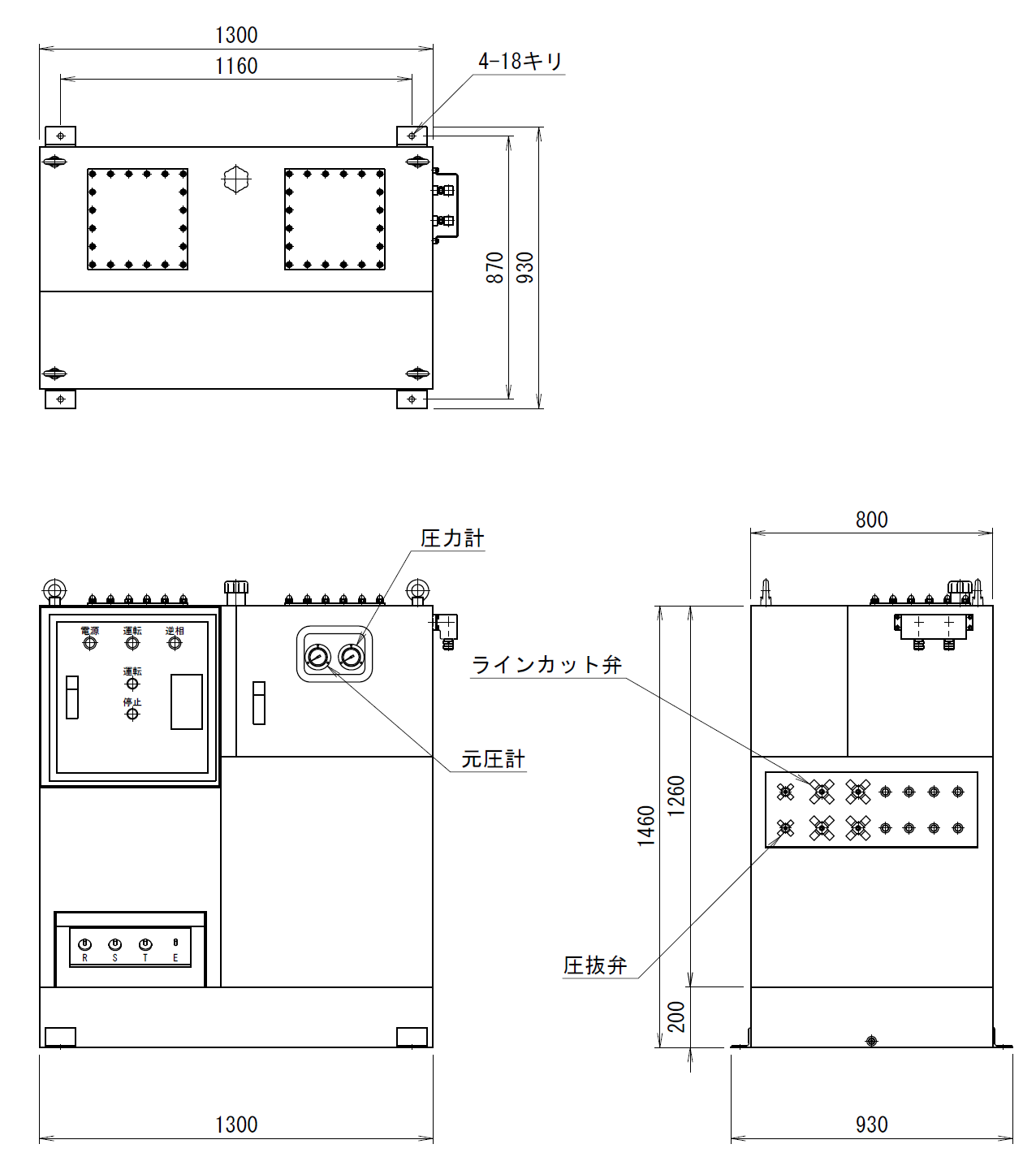

仕様
| 使用ポンプ | LZ-030-110R1FBD-R2600 1台 |
| 電動機 | 22kW-4P 200V 1台 |
| 周波数 | 50(60)Hz |
| 回転数 | 1450(1740)rpm |
| 最高使用圧力 | 高圧：30MPa |
| 吐出量 | 高圧：7.4～47.0L/min |
| 貯油量 | 200L |
| 重量 | 約1100kg |
| ダウンロード | PDF DXF DWG |
使用方法
補修用油圧ジャッキの操作方法を説明します。
図面・換算表は、仕様・図面からダウンロードできます。
