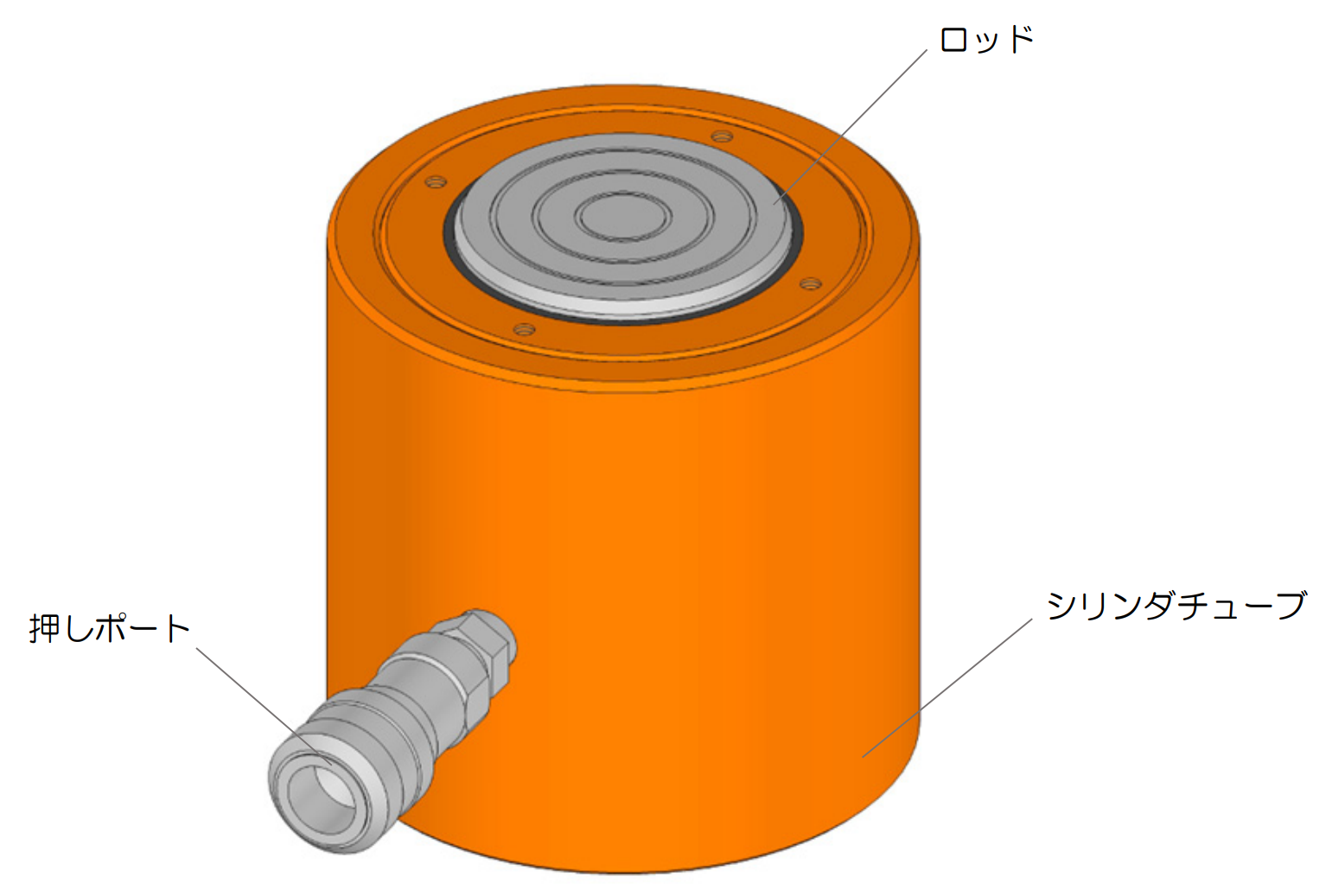

物上げ用油圧ジャッキ
物上げ用油圧ジャッキ
(スプリングリターン型)
注意事項
ジャッキストロークについて
ストロークエンドからの加圧禁止！
補修用ジャッキはエンドの状態で加圧すると、機材が破損して使用不可になる恐れがあります。ジャッキアップの際はジャッキの残ストロークを適宜確認し、必要に応じてジャッキ下へライナー材の挿入等、対策を講じてください。
ストロークエンド近くでのロックに注意！
補修用ジャッキは使用用途の都合上、ジャッキストロークが短くなっています。ロッドをストロークエンド近くまで使用した状態で安全ナットをロックしないでください。ジャッキダウン時、安全ナットを解放できない可能性があります。
使用前点検
| 点検箇所 | 点検内容 |
|---|---|
| 油圧ジャッキ | 損傷の有無 油漏れの有無 設置状態の確認 |
| カップラー | 損傷の有無 油漏れの有無 接続状態の確認 |
| 油圧ホース | 損傷の有無 油漏れの有無 接続状態の確認 配管状態の確認 |

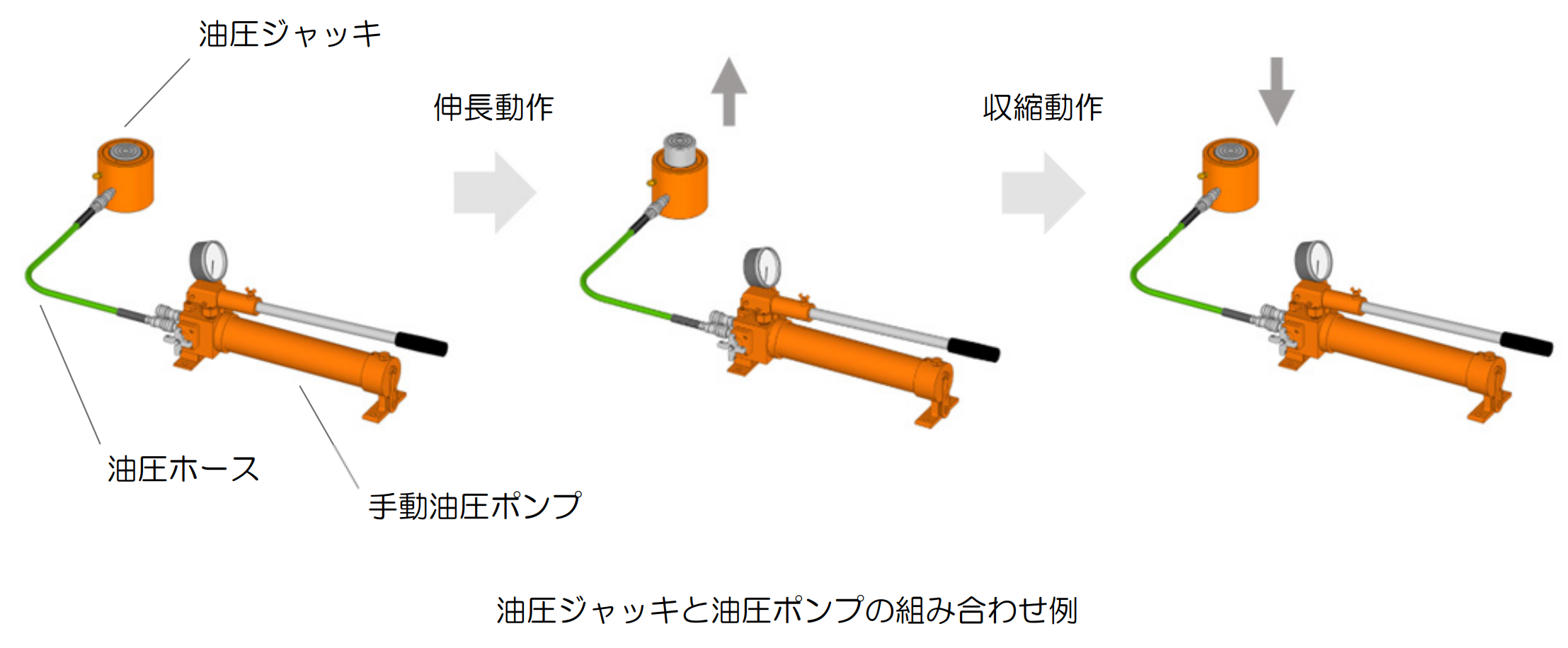

動作確認
ご使用前に必ず無負荷での動作確認を行ってください。
油圧ジャッキを操作する際は、載荷物との間に手指・身体を挟まれないように注意してください。
1
伸長動作の確認
- 油圧ジャッキと油圧ポンプを油圧ホースにて接続する。
- 油圧ポンプを伸長動作に切換え※1、油圧ジャッキの押し側に作動油を少しずつ送り込む。
- 油圧ジャッキのロッドが少しずつ伸長することを確認する。
- ロッドが完全に伸長したら伸長量が仕様通りの数値か確認する※2
※1使用する油圧ポンプによって操作方法が異なります。詳細は各油圧ポンプの取扱説明書をご確認ください。
※2ロッドが完全に伸長すると圧力が上昇します。油圧ポンプの圧抜き操作※1にて圧力を下げてください。
2
収縮動作の確認
- 油圧ポンプを収縮動作に切替える。※1
- スプリングの復元力により油圧ジャッキのロッドが少しずつ収縮することを確認する。※2
※1使用する油圧ポンプによって操作方法が異なります。詳細は各油圧ポンプの取扱説明書をご確認ください。
※2収縮速度は外気温や充填ガス圧により変動します。
ジャッキアップ・ダウンの操作手順
油圧ジャッキが加圧されている場合、急激な圧抜き操作はおやめください。載荷物のバランスが崩れ、荷が落下する可能性があります。

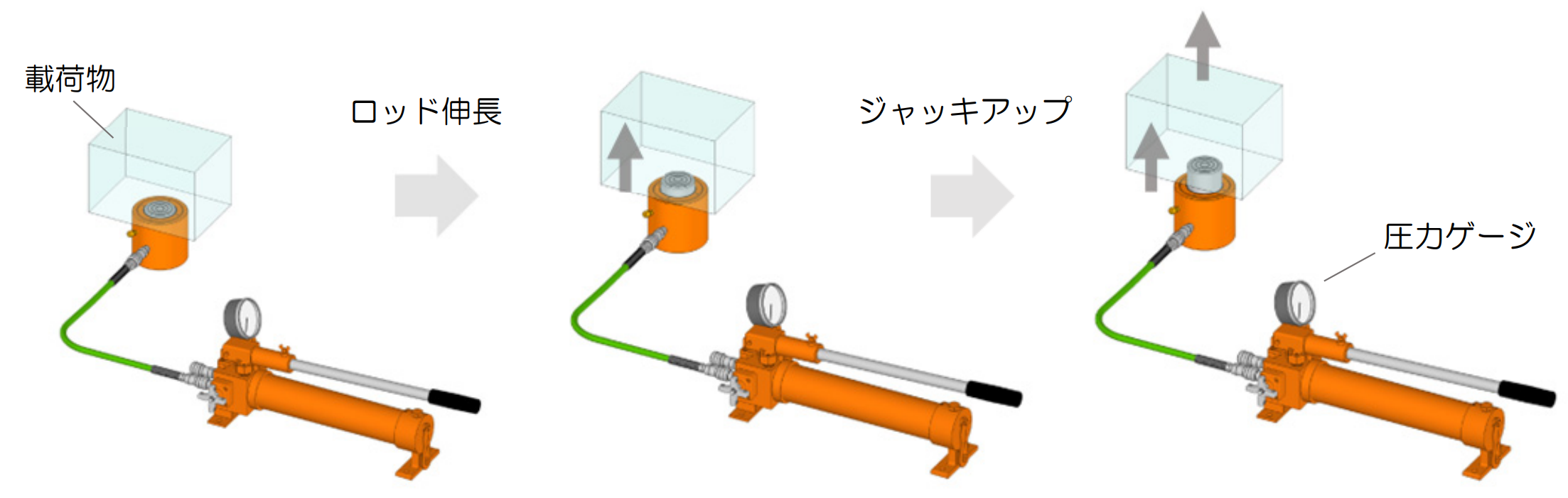

ジャッキアップ
1
設置
所定位置に油圧ジャッキを設置する。状況に応じて油圧ジャッキの転倒防止措置をとること。
2
接続
油圧ジャッキと油圧ポンプを、油圧ホースにて接続する。
3
載荷物へのタッチ
油圧ポンプを操作し、ロッド先端が載荷物に触れるまで伸長させる。
4
ジャッキアップ
油圧ポンプの圧力ゲージを確認しながら油圧ジャッキに圧力をかけ、載荷物をジャッキアップする。

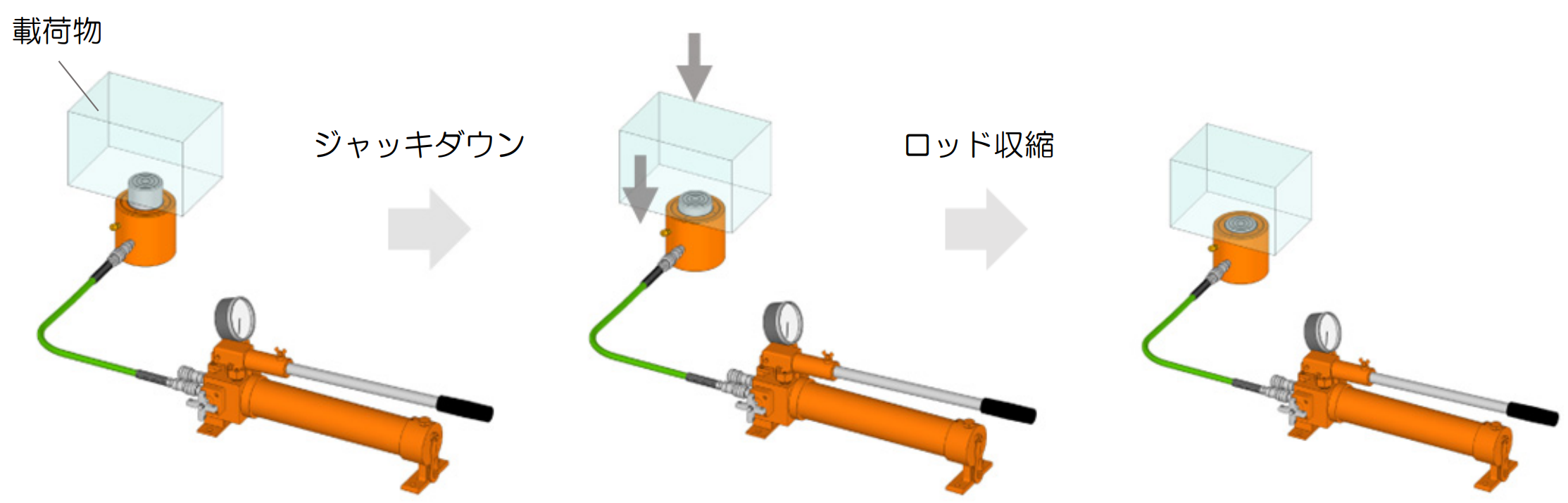

ジャッキダウン
1
ジャッキダウン
油圧ポンプの圧力ゲージを確認しながら圧抜き操作を慎重に行い、ゆくっりと圧力を下げていく。(ジャッキダウン)
2
ロッドの収縮
圧力ゲージの値がゼロになったことを確認後、引き続き圧抜き操作を行いロッドを収縮させる。
