H形鋼クランプ装置
一般に使用されるH形鋼材のフランジ部を、
油圧によるクサビの締め付けによってクランプ
H形鋼材のフランジ部を、油圧によるクサビの締め付けによってクランプし、
推進ジャッキによって重量物を移動させる際の反力を発生させる装置です。
- クサビジャッキにて両方向にクランプをする為、押し側・引き側 どちらの方向に作用する力に対しても耐力があります。
- 設置、及び 縦リブをかわしての移動は、クランプケースを油圧にて開閉することによっておこないます。
- 通常、H形鋼クランプ装置、水平ジャッキ、スライドジャッキの組み合わせで重量物の移動に使用します。
- スペーサーの組み替えによって、下記以外のさまざまなＨ形鋼に付いて対応が可能です。
- シーケンスバルブ仕様は、1系統の油圧（ホース2本）でフランジの把持と、クランプケースの開閉が可能です。
油圧ジャッキの構造

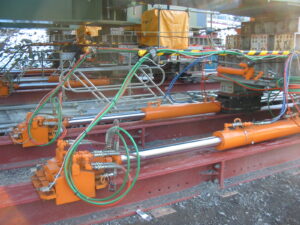

両端クレビス付き油圧ジャッキは、基本構造は物上げジャッキと同じですが、特徴として、両端のクレビス部ににピンと取り付ける穴が開いています。そのクレビスとピンを利用し、重量物と接続し押し引きを行います。
クランプケース開閉機構
軌条に設置する際、リブやエンドプレートを通過する際にクランプケースを開閉する。

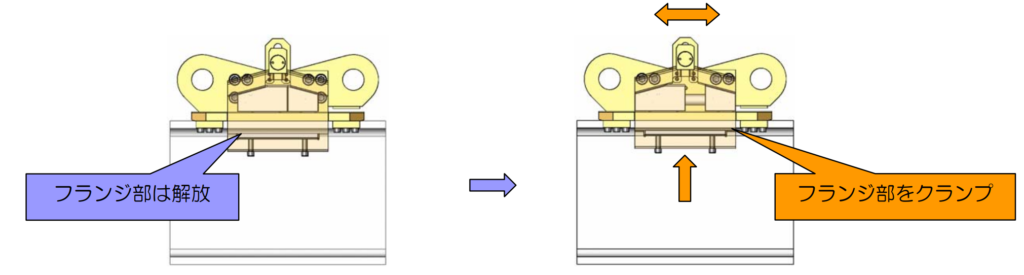

クサビ機構
くさび型ジャッキが内蔵。クランプケースが上方へ持ち上がり、フランジ部をクランプする。油圧が抜けてもクランプ力を保持。
仕様・図面

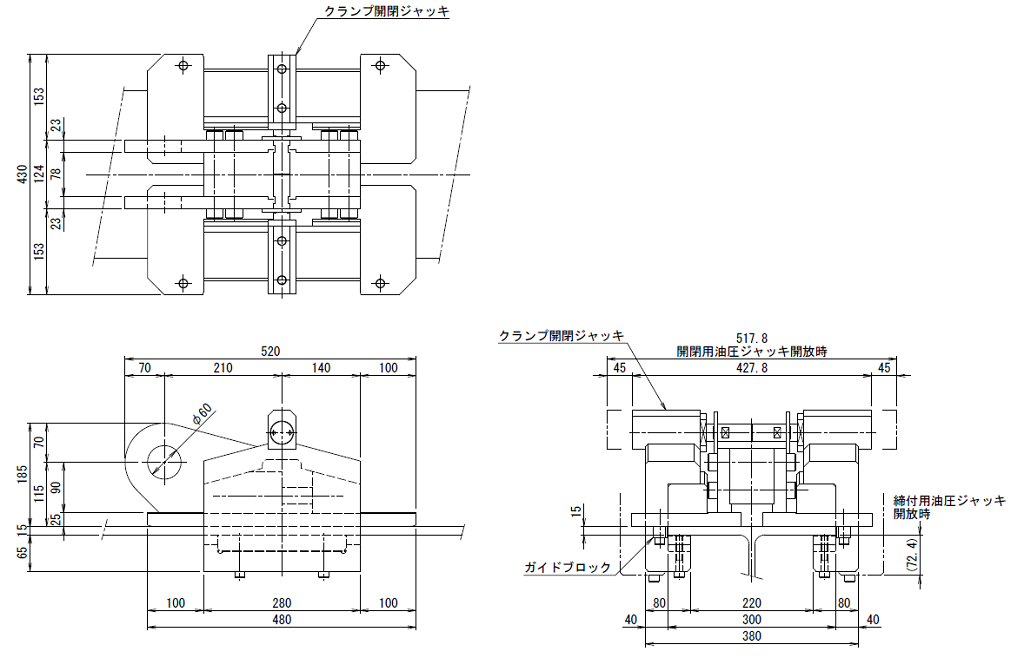

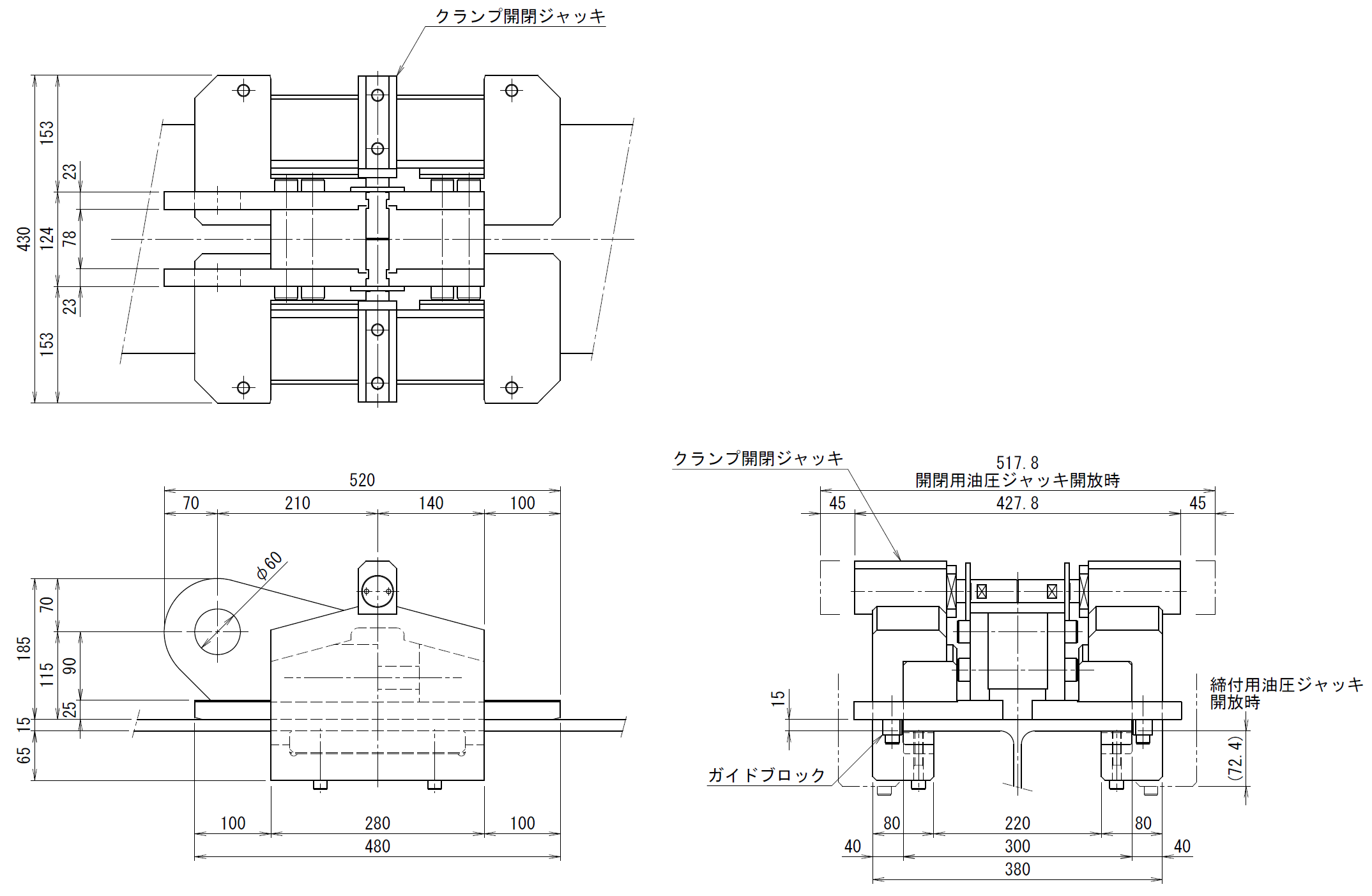

H形鋼クランプ装置 フランジ幅300mm 厚15mm対応

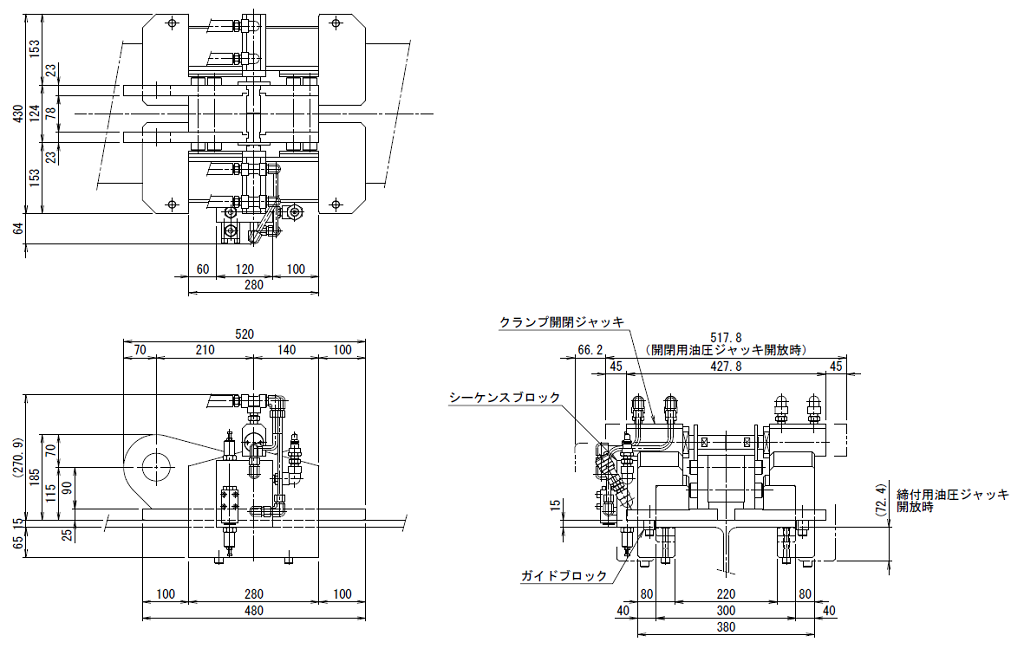

H形鋼クランプ装置 フランジ幅300mm 厚15mm対応 シーケンス型

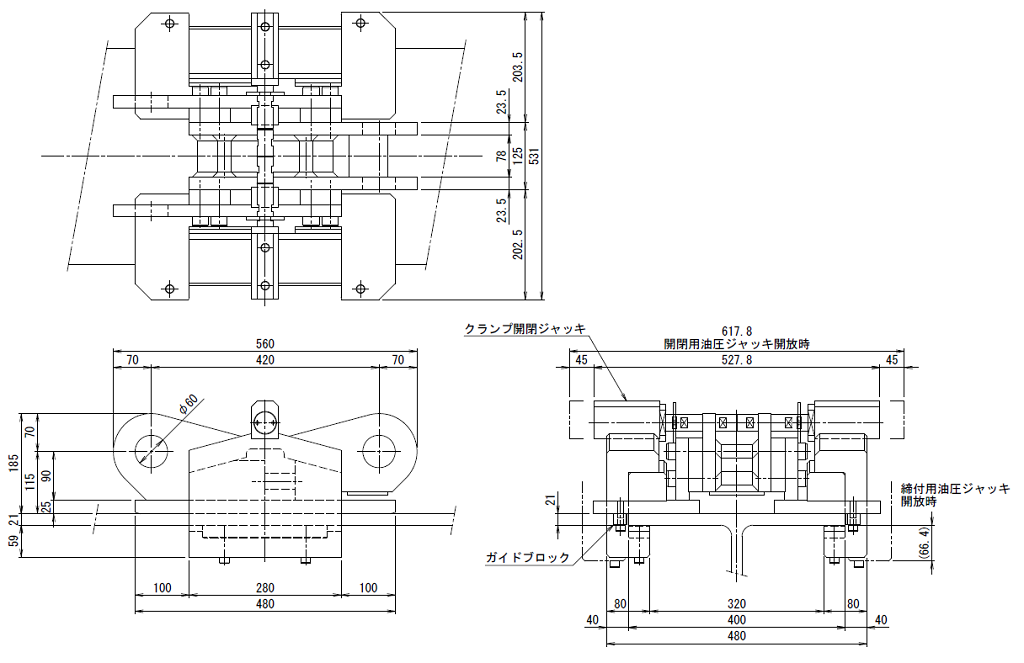

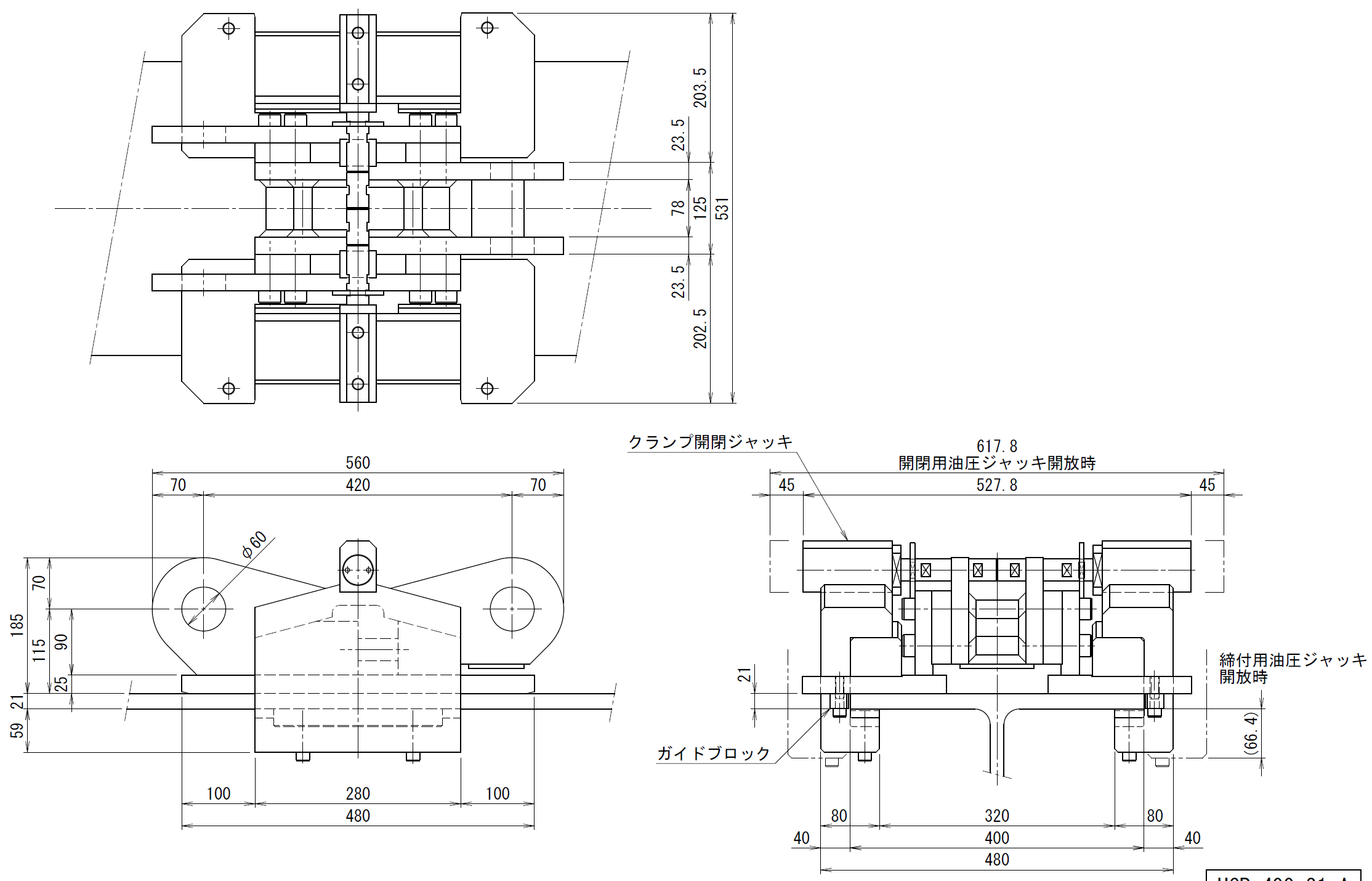

H形鋼クランプ装置 フランジ幅400mm 厚21mm対応

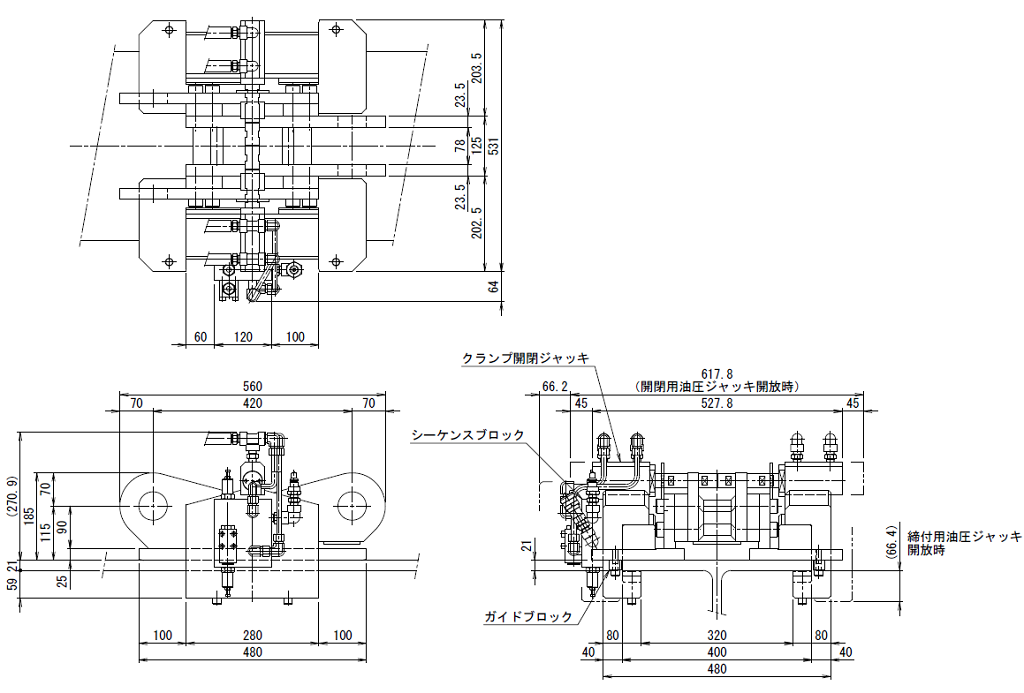

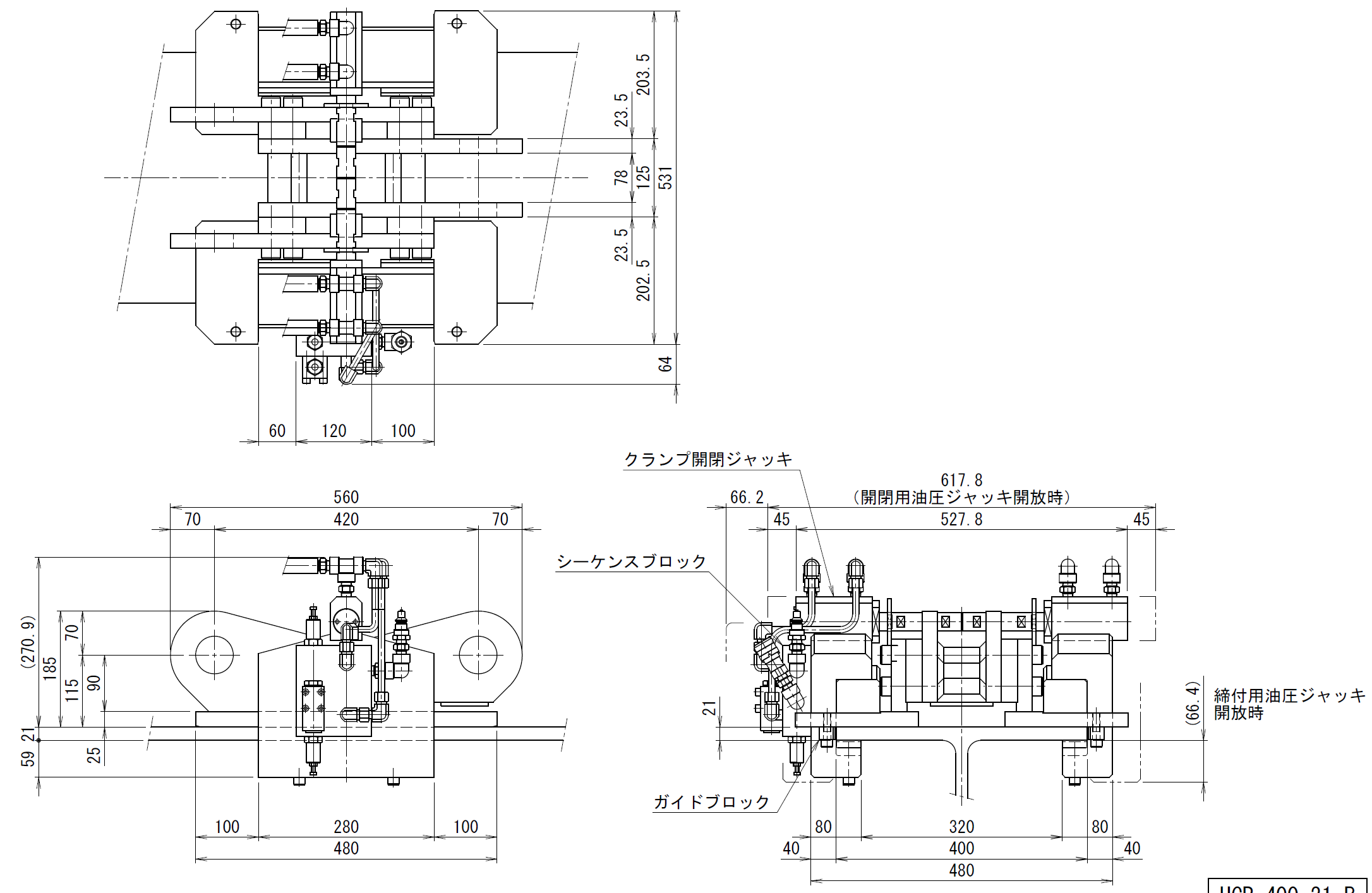

H形鋼クランプ装置 フランジ幅400mm 厚21mm対応 シーケンス型

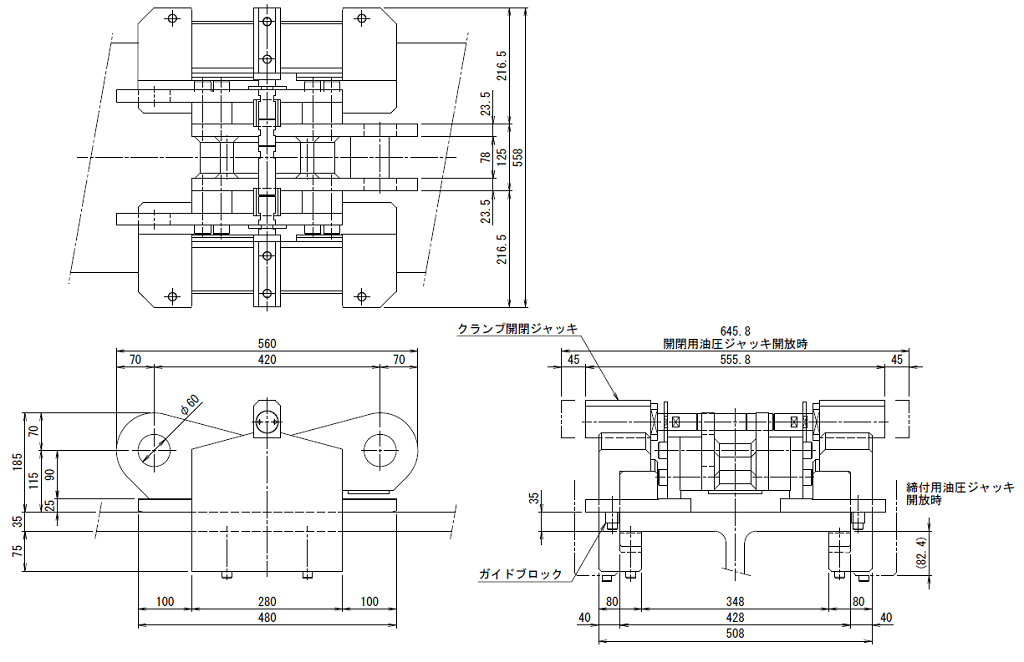

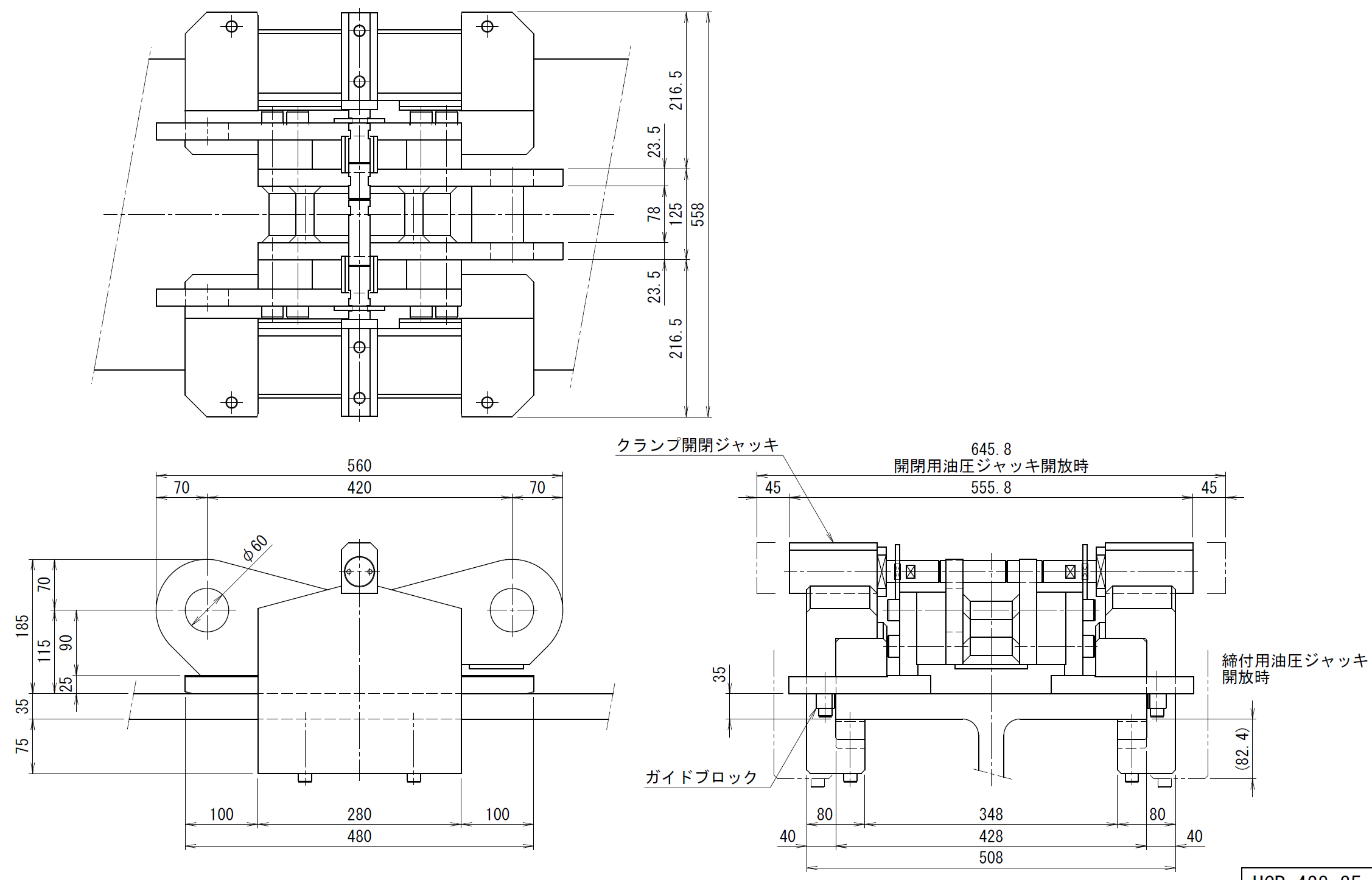

H形鋼クランプ装置 フランジ幅428mm 厚35mm対応

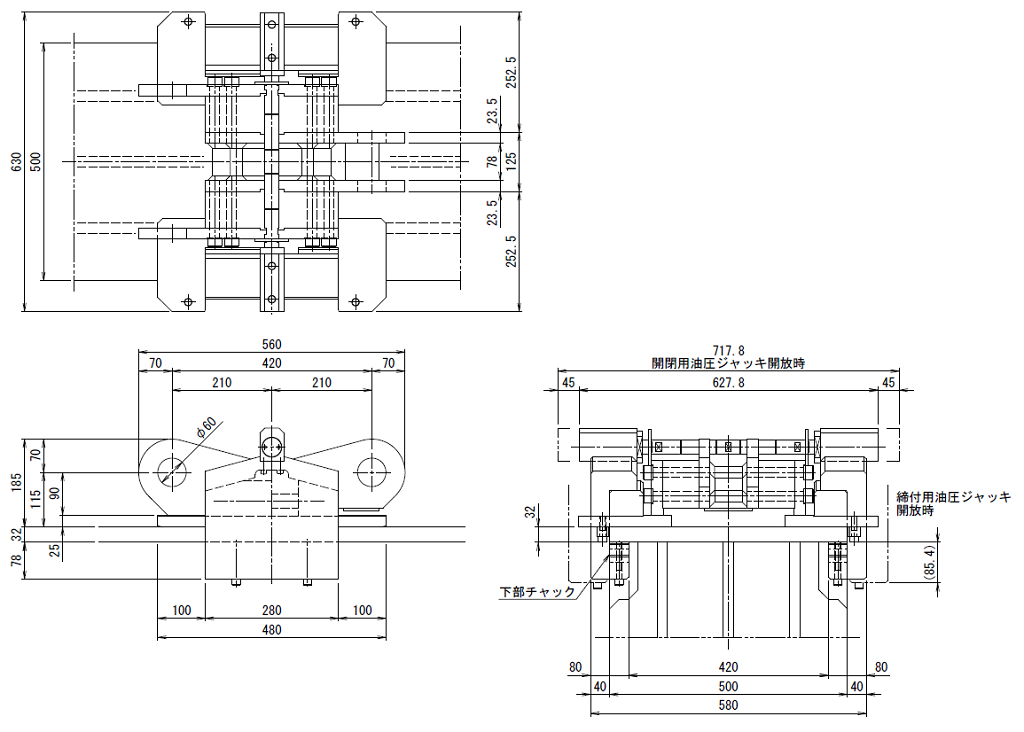

H形鋼クランプ装置 フランジ幅500mm 厚32mm対応
注意事項
製品使用上の注意事項
装置の性能を十分に利用いただくために、「製品使用上の注意事項」をよくお読みいただき、機能や性能などを十分に理解のうえ正しくご利用ください。

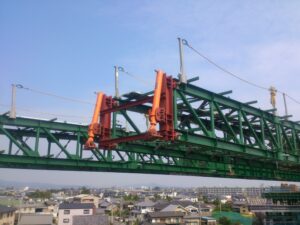

使用例
